(完整版)流体输配管网简答题

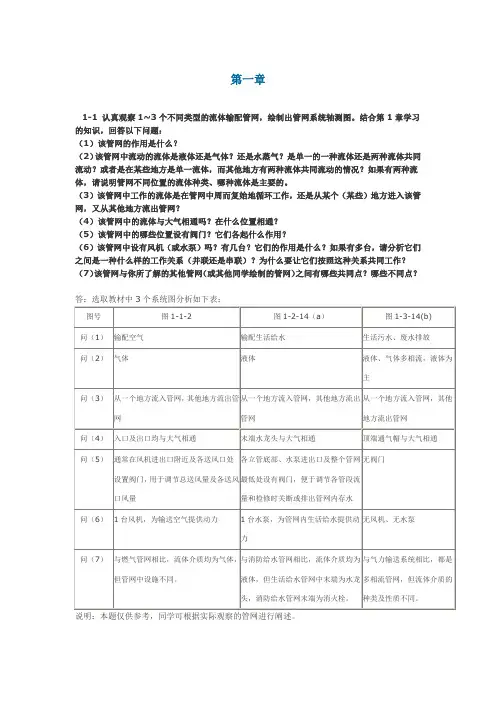

1-4 试比较气相、液相、多相流这三类管网的异同点。答：相同点：各类管网构造上一般都包括管道系统、动力系统、调节装作的其它附属设备。不同点：①各类管网的流动介质不同；②管网具体型式、布置方式等不同；③各类管网中动力装置、调节装置及末端装置、附属设施等有些不同。

1-5比较开式管网与闭式管网、枝状管网与环状管网的不同点。

答：开式管网：管网内流动的流体介质直接与大气相接触，开式液体管网水泵需要克服高度引起的静水压头，耗能较多。开式液体管网内因与大气直接接触，氧化腐蚀性比闭式管网严重。闭式管网：管网内流动的流体介质不直接与大气相通，闭式液体管网水泵一般不需要考虑高度引起的静水压头，比同规模的开式管网耗能少。闭式液体管网内因与大气隔离，腐蚀性主要是结垢，氧化腐蚀比开式管网轻微。枝状管网：管网内任意管段内流体介质的流向都是唯一确定的；管网结构比较简单，初投资比较节省；但管网某处发生故障而停运检修时，该点以后所有用户都将停运而受影响。环状管网：管网某管段内流体介质的流向不确定，可能根据实际工况发生改变；管网结构比较复杂，初投资较节枝状管网大；但当管网某处发生故障停运检修时，该点以后用户可通过令一方向供应流体，因而事故影响范围小，管网可靠性比枝状管网高。

2-1 某工程中的空调送风管网，在计算时可否忽略位压的作用？为什么？（提示：估计位压作用的大小，与阻力损失进行比较。）

答：民用建筑空调送风温度可取在15~35℃（夏季~冬季）之间，室内温度可取在25~20℃（夏季~冬季）之间。取20℃空气密度为1.204kg/m 因此：

夏季空调送风与室内空气的密度差为1.225-1.184=0.041kg/m³

冬季空调送风与室内空气的密度差为1.204-1.145=0.059kg/m³

空调送风管网送风高差通常为楼层层高，可取H=3m，g=9.807 N/m.s则

夏季空调送风位压=9.807×0.041×3=1.2 Pa

冬季空调送风位压=9.807×0.059×3=1.7 Pa

空调送风系统末端风口的阻力通常为15~25Pa，整个空调送风系统总阻力通常也在100~300 Pa之间。可见送风位压的作用与系统阻力相比是完全可以忽略的。但是有的空调系统送风集中处理，送风高差不是楼层高度，而是整个建筑高度，此时H 可达50米以上。这种情况送风位压应该考虑。

2-3如图2-2 ，图中居室内为什么冬季白天感觉较舒适而夜间感觉不舒适？

答：白天太阳辐射使阳台区空气温度上升，致使阳台区空气密度比居室内空气密

度小，因此空气从上通风口流入居室内，从下通风口流出居室，形成循环。提高了居室内温度，床处于回风区附近，风速不明显，感觉舒适；夜晚阳台区温度低于居室内温度，空气流动方向反向，冷空气从下通风口流入，床位于送风区，床上的人有比较明显的吹冷风感，因此感觉不舒适。

2-4 如图2-3 是某高层建筑卫生间通风示意图。试分析冬夏季机械动力和热压之间的作用关系。

答：冬季室外空气温度低于通风井内空气温度，热压使通风井内空气向上运动，有利于气体的排除，此时热压增加了机械动力的通风能力；夏季室外空气温度比通风竖井内空气温度高，热压使用通风井内空气向下流动，削弱了机械动力的通风能力，不利于卫生间排气。

2-5 简述实现均匀送风的条件。怎样实现这些条件？

答：根据教材推导式（2-3-21）式中从该表达式可以看出，要实现均匀送风，可以有以下多种方式：（1）保持送风管断面积F和各送风口面积f0不变，调整各送风口流量系数μ，使之适应Pj 的变化，维持L0 不变；（2）保持送风各送风口面积f0 和各送风口流量系数μ不变，调整送风管的面积F，使管内静压Pj 基本不变，维持L0 不变；（3）保持送风管的面积F 和各送风口流量系数μ不变，根据管内静压Pj 的变化，调整各送风口孔口面积f0 ，维持L0不变；（4）增大送风管面积F，使管内静压Pj 增大，同时减小送风口孔口面积f0 ，二者的综合效果是维持L0 不变。

实际应用中，要实现均匀送风，通常采用以上第（2）中种方式，即保持了各送风口的同一规格和形式（有利于美观和调节），又可以节省送风管的耗材，此时实现均匀送风的条件就是保证各送风口面积f0 、送风口流量系数μ、送风口处管内静压Pj 均相等。

2-6 流体输配管网水力计算的目的是什么？

答：水力计算的目的包括设计和校核两类。一是根据要求的流量分配，计算确定管网各管段管径（或断面尺寸），确定各管段阻力，求得管网特性曲线，为匹配管网动力设备准备好条件，进而确定动力设备（风机、水泵等）的型号和动力消耗（设计计算）；或者是根据已定的动力设备，确定保证流量分配要求的管网尺寸规格（校核计算）；或者是根据已定的动力情况和已定的管网尺寸，校核各管段流量是否满足需要的流量要求（校核计算）。

2-8 水力计算的基本原理是什么？流体输配管网水力计算大都利用各种图表进行，这些图表为什么不统一？

答：水力计算的基本原理是流体一元流动连续性方程和能量方程，以及管段串联、并联的流动规律。流动动力等于管网总阻力（沿程阻力+局部阻力）、若干管段串联和的总阻力等于各串联管段阻力之和，并联管段阻力相等。流体输配管网水力计算大都利用各种图表进行，这些图表为什么不统一的原因是各类流体输配管网内流动介质不同、管网采用的材料不同、管网运行是介质的流态也不同。而流动阻力（尤其是沿程阻力）根据流态不同可能采用不同的计算公式。这就造成了水力计算时不能采用统一的计算公式。当然各水力计算图表也不

能统一。

2-9 比较假定流速法、压损平均法和静压复得法的特点和适用情况。

答：1假定流速法的特点是先按照合理的技术经济要求，预先假定适当的管内流速；在结合各管段输送的流量，确定管段尺寸规格；通常将所选的管段尺寸按照管道统一规格选用后再结合流量反算管段内实际流速；根据实际流速（或流量）和管段尺寸，可以计算各管段实际流动阻力，进而可确定管网特性曲线，选定与管网相匹配的动力设备。假定流速法适用于管网的设计计算，通常已知管网流量分配而管网尺寸和动力设备未知的情况。2压损平均法的特点是根据管网（管段）已知的作用压力（资用压力），按所计算的管段长度，将该资用压力平均分配到计算管段上，得到单位管长的压力损失（平均比摩阻）；再根据各管段的流量和平均比摩阻确定各管段的管道尺寸。压损平均法可用于并联支路的阻力平衡计算，容易使并联管路满足阻力平衡要求。也可以用于校核计算，当管道系统的动力设备型号和管段尺寸已经确定，根据平均比摩阻和管段尺寸校核管段是否满足流量要求。压损平均法在环状管网水力计算中也常常应用。3静压复得法的特点是通过改变管段断面规格，通常是降低管内流速，使管内流动动压减少而静压维持不变，动压的减少用于克服流动的阻力。静压复得法通常用于均匀送风系统的设计计算中。

2-10 为何天然气管网水力计算不强调并联支路阻力平衡？

答：天然气管网水力计算不强调并联支路阻力平衡，可以从以下方面加以说明：（1）天然气末端用气设备如燃气灶、热水器等阻力较大，而燃气输配管道阻力相对较小，因此各并联支路阻力相差不大，平衡性较好；（2）天然气管网一般采用下供式，最不利环路是经过最底层的环路。由于附加压头的存在，只要保证最不利环路的供气，则上层并联支路也一定有气；（3）各并联支路在燃气的使用时间上并非同时使用，并且使用时也并非都在额定流量工况下使用，其流量可以通过用户末端的旋塞，阀门等调节装置根据需要调节。签于以上原因，天然气管网无需强调并联支路的阻力平衡。

4-1 什么是水封？它有什么作用？举出实际管网中应用水封的例子。

答：水封是利用一定高度的静水压力来抵抗排水管内气压的变化，防止管内气体进入室内的措施。因此水封的作用主要是抑制排水管内臭气窜入室内，影响室内空气质量。另外，由于水封中静水高度的水压能够抵抗一定的压力，在低压蒸汽管网中有时也可以用水封来代替疏水器，限制低压蒸汽逸出管网，但允许凝结水从水封处排向凝结水回收管。实际管网中应用水封的例子很多，主要集中建筑排水管网，如：洗练盆、大/小便器等各类卫生器具排水接管上安装的存水弯（水封）。此外，空调末端设备（风机盘管、吊顶或组合式空调器等）凝结水排水管处于空气负压侧时，安装的存水弯可防止送风吸入排水管网内的空
