1、有向介质（Guided Media） 、有向介质（ ） ⑶光缆
光缆连接器 使用三种： ●用户通道连接器（Subscribers Channel-SC）: 用于有线电视，采用推拉式固定方法。 ●直插式连接器（Straight-tip, ST）: 将光缆连接到网络设备，使用卡口式固定方法 ● MT-RJ连接器：与RJ-45规格一样。
SZJM
1、有向介质（Guided Media） 、有向介质（ ） ⑵同轴电缆
同轴电缆根据无线电控制（RG）级别分类， 每一种RG编号表示一组唯一的物理特性，包括内层 导体的线路规格、内层绝缘体的厚度和类型、屏蔽 层的组成，以及外层包装的规格和类型。每一个级 别定义的电缆都适用于一种特定的功能。
计算机网络技术
计算机网络技术
Computer Network Technology
SZJM
1、有向介质（Guided Media） 、有向介质（ ） ⑶光缆
光源： 光源：
计算机网络技术
Computer Network Technology
SZJM
1、有向介质（Guided Media） 、有向介质（ ） ⑶光缆
传播模式 现在的技术支持两种在光纤中传播光线的模式。
计算机网络技术
Computer Network Technology
SZJM
1、有向介质（Guided Media） 、有向介质（ ）
计算机网络技术
Computer Network Technology
SZJM
1、有向介质（Guided Media） 、有向介质（ ） ⑶光缆
光纤规格 使用纤芯直径和光纤包层的直径的比率定义， 单位是微米。
第10讲 传输介质
双绞线
双绞线(Twisted Pair Cable)是由两根相互绝缘的导线按 照一定的规格互相缠绕。
互相缠绕，可降低信号干扰的程度，每一根导线在传 输中辐射的电波会被另一根线上发出的电波抵消。
导线两两相绞，因而得名双绞线
双绞线类型（1/2）
无屏蔽双绞线UTP（UnShielded Twisted Pair） 屏蔽双绞线STP（Shielded Twisted Pair）
多模光纤与单模光纤
（2）单模光纤：光纤直径与光波波长相等，只允 许一条光线在一条光纤中直线传输，即只有一条 光路。在无中继条件下，传播距离可达几十km， 采用激光作为光源。单模光纤的纤芯直径很小， 约为8~10μm，在给定的工作波长上只能以单一 模式传输，传输频带宽，传输容量大，距离远， 一般由激光作光源,多用于远程通信。 特点：传输距离远；衰减小；传输速率高；但 价格昂贵；适于大容量远距离通信
双绞线制作
（1）直线双绞线的制作 目前有两种线序的排列标准，即T568A和T568B 标准。
双绞线制作
（2）交叉双绞线的制作 线序排列： 橙白、橙、绿白、蓝、蓝白、绿、棕白、棕 绿白、绿、橙白、蓝、蓝白、橙、棕白。棕
同轴电缆（coaxial cable）结构
同轴电缆是指将一对导体按“同轴”的方式构成同轴线 对。 同轴电缆内芯一般是铜质的，能提供良好的传导率。
同轴电缆连接头
BNC-T型连接头 BNC接头时制作细同轴电缆的连接器。 包括了三个组件：
BNC连接头
① 探针：用来连接细缆中央的铜线；
② BNC接头：与其他相同规格的接头连接； ③ 金属套筒：用来固定细缆与BNC接头。
压线钳：通俗来说，是一种能剪断网线， 能把网线剥皮，安装水晶头时，把网线 压入的多功能钳子。 制作流程见书P45.方法

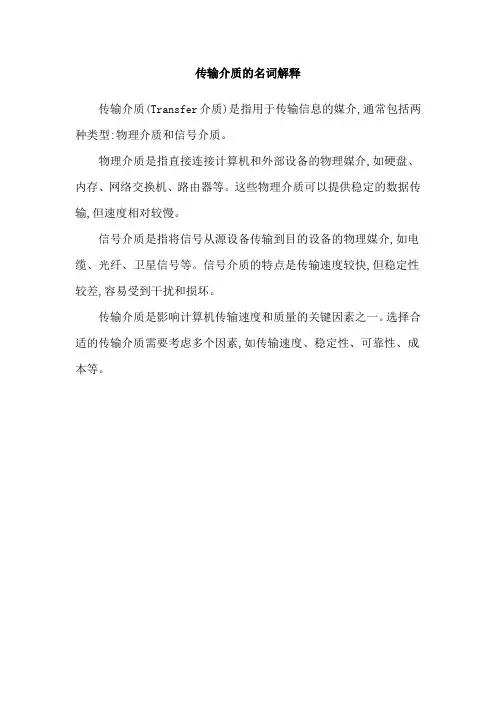

传输介质的名词解释
传输介质的名词解释
传输介质(Transfer介质)是指用于传输信息的媒介,通常包括两种类型:物理介质和信号介质。
物理介质是指直接连接计算机和外部设备的物理媒介,如硬盘、内存、网络交换机、路由器等。
这些物理介质可以提供稳定的数据传输,但速度相对较慢。
信号介质是指将信号从源设备传输到目的设备的物理媒介,如电缆、光纤、卫星信号等。
信号介质的特点是传输速度较快,但稳定性较差,容易受到干扰和损坏。
传输介质是影响计算机传输速度和质量的关键因素之一。
选择合适的传输介质需要考虑多个因素,如传输速度、稳定性、可靠性、成本等。

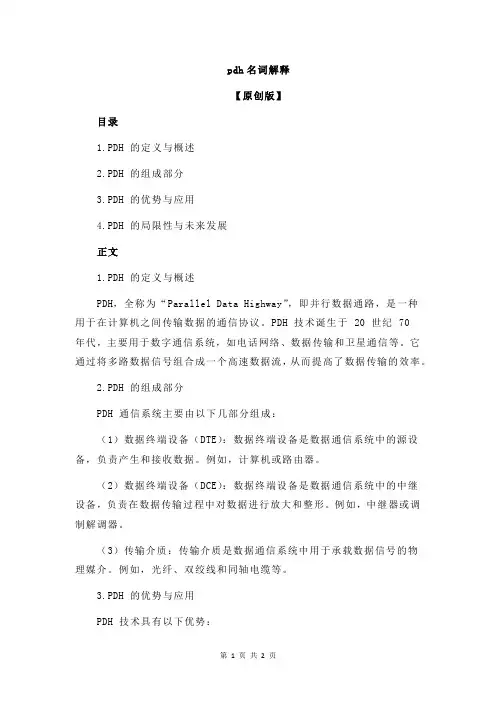

pdh名词解释
pdh名词解释【原创版】目录1.PDH 的定义与概述2.PDH 的组成部分3.PDH 的优势与应用4.PDH 的局限性与未来发展正文1.PDH 的定义与概述PDH，全称为“Parallel Data Highway”，即并行数据通路，是一种用于在计算机之间传输数据的通信协议。
PDH 技术诞生于 20 世纪 70年代，主要用于数字通信系统，如电话网络、数据传输和卫星通信等。
它通过将多路数据信号组合成一个高速数据流，从而提高了数据传输的效率。
2.PDH 的组成部分PDH 通信系统主要由以下几部分组成：（1）数据终端设备（DTE）：数据终端设备是数据通信系统中的源设备，负责产生和接收数据。
例如，计算机或路由器。
（2）数据终端设备（DCE）：数据终端设备是数据通信系统中的中继设备，负责在数据传输过程中对数据进行放大和整形。
例如，中继器或调制解调器。
（3）传输介质：传输介质是数据通信系统中用于承载数据信号的物理媒介。
例如，光纤、双绞线和同轴电缆等。
3.PDH 的优势与应用PDH 技术具有以下优势：（1）高速传输：PDH 通信系统能够实现多路数据的并行传输，提高了数据传输速度。
（2）灵活性：PDH 通信系统可以根据需求灵活配置数据传输速率和传输容量。
（3）稳定性：PDH 通信系统采用专用的传输设备和传输介质，能够保证数据传输的稳定性。
PDH 技术广泛应用于各种通信网络，如电话网络、数据传输和卫星通信等。
特别是在我国，PDH 技术在数字通信领域具有重要地位，为国家的信息化建设做出了巨大贡献。
4.PDH 的局限性与未来发展虽然 PDH 技术在数据通信领域具有很多优势，但也存在一定的局限性，如传输延迟较高、网络扩展性有限等。
随着光纤通信技术的发展，SDH （同步数字体系）和 OTN（光传送网络）等新兴通信技术逐渐取代了 PDH 技术。
在未来，随着 5G、云计算和大数据等新兴技术的发展，通信网络将面临更高的传输速率和更大的传输容量需求。
传输介质工作原理
传输介质工作原理
传输介质是指在网络中用于数据传输的物理媒介，如铜线、光纤等。
不同的传输介质有不同的工作原理，具体如下：
1. 铜线：铜线是最常见的传输介质之一，常用于有线网络。
它的工作原理是通过电流在铜线内部流动来传输数据。
数据转换成电信号后，通过电压的变化在铜线上进行传输，接收端再将电信号转换为可读的数据。
2. 光纤：光纤是一种用于传输光信号的传输介质，具有高速传输、抗干扰能力强等优点。
它的工作原理是通过光信号在光纤内部的反射和折射来传输数据。
数据转换成光信号后，通过激光器产生的光脉冲在光纤中传输，然后通过光接收器将光信号转换为可读的数据。
3. 无线电波：无线电波是一种通过电磁波传输数据的传输介质，常用于无线网络。
它的工作原理是通过调制无线电波的频率、幅度或相位来传输数据。
发送端将数据转换为无线电信号后，通过天线将信号以电磁波的形式发射出去，接收端的天线接收到无线电波后，通过解调将信号转换为可读的数据。
以上是传输介质的一些常见工作原理，不同的传输介质还有其他的工作原理，但都是基于物理原理来实现数据传输。
网络传输介质
9
双绞线
3.网线的制作
双绞线一般用于星形网络布线，在超5类以下电缆连接中，每条 电缆通过两端安装的水晶头与网卡与集线器（或交换机）相连，最大
网线长度为100米，如果要加大网络的范围，在两段双绞线之间可安装 中继器，最多可安装4个中继器，如安装4个中继器连5个网段，最大传 输范围可达500米。 根据连接设备的不同，双绞线可以分成两种：直线双绞线和交叉双绞线。 （1）直线双绞线的制作
(1) 基带同轴电缆 采用基带传输，即采用数字信号进行传输，用于构建LAN。常用的基 带同轴电缆有以下两种： 50Ω ，RG-8和RG-11（用于粗缆以太网） 50Ω ，RG-58（用于细缆以太网） (2) 宽带同轴电缆（75Ω ，RG-59） 采用宽带传输，即采用模拟信号进行传输，用于构建有线电视网 （长途电话网、电缆电视系统化和宽带计算机网络）

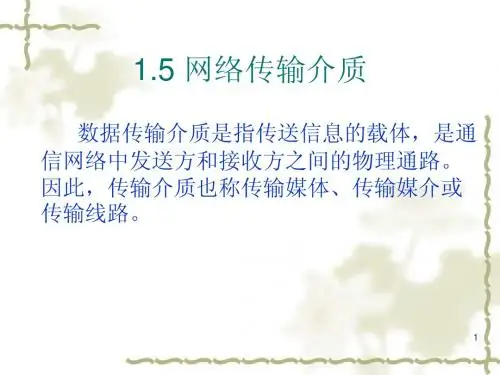

1.5 网络传输介质
数据传输介质是指传送信息的载体，是通 信网络中发送方和接收方之间的物理通路。 因此，传输介质也称传输媒体、传输媒介或 传输线路。
1
1.5.1 有线传输介质
有线传输介质是指在两个通信设备之间实现 的物理连接部分，它能将信号从一方传输到 另一方。 目前常用的有线传输介质主要有双绞线、同 轴电缆和光纤。
② 屏蔽双绞线(STP )：在一对或多 对双绞线线对的外面加上一个用 金属丝编织成的屏蔽层，然后再 放入一个绝缘套管。分为3类和5 类两种
7
双绞线
2.双绞线的选购
（1）性能指标：
衰减：是沿线路信号的损失程度。衰减的大小对网络传输距离和可靠性影响很 大，一般情况下衰减随频率的增大而增大。 串扰：主要针对非屏蔽双绞线电缆而言的，分为近端串扰和远端串扰。其中， 对网络传输性能起主要作用的是近端串扰。近端串扰是指电缆中的一对双绞线 对另一对双绞线的干扰程度，这个量值会随着电缆长度的不同而变化，一般电 缆长度越长，其值越小。 阻抗：双绞线电缆中的阻抗主要指特性阻抗，它包括材料的电阻、电感及电容 阻抗。一般分为100Ω、120Ω和150Ω。 衰减串扰比（ACR）：是指衰减与串扰在某些频率范围内的比例。ACR的值 越大，表示电缆抗干扰能力越强。
通信信号的传输介质与特性
通信信号的传输介质与特性通信信号的传输介质是指在信息传递过程中，所使用的物理媒介。
传输介质的选择和特性直接影响到信息传输的质量和速度。
本文将详细介绍通信信号的传输介质与特性。
一、常见的通信信号传输介质1. 电缆：电缆是一种用于传递电信号和网络数据的导线。
常见的电缆包括双绞线、同轴电缆和光纤等。
其中，双绞线适用于短距离传输，同轴电缆适用于长距离传输，而光纤则具有较高的传输速度和带宽。
2. 空气介质：空气是一种常见的无线通信传输介质，适用于无线电波、微波和红外线等信号的传输。
无线通信具有覆盖面广、传输速度快的优点，但受到信号干扰和衰减的影响较大。
3. 卫星：卫星通信是利用人造卫星将信号传输到全球各地。
卫星通信具有覆盖范围广、传输速度快、可实现无缝漫游等优点，但成本高，延迟较大。
二、通信信号传输介质的特性1. 带宽：带宽是指信号传输介质支持的最大传输速率。
不同的传输介质具有不同的带宽，带宽越大，则可以传输更高速的信号。
2. 传输速度：传输速度指的是信号在传输介质中的传播速率。
传输速度高意味着信息传输更快。
3. 传输距离：传输介质的传输距离指的是信号能够传输的最远距离。
传输距离长意味着信号可以覆盖范围广。
4. 抗干扰性：传输介质的抗干扰性是指其对外界干扰信号的抵抗能力。
抗干扰性强的传输介质可以更好地保持信号的完整性和传输质量。
5. 成本与易用性：传输介质的成本和易用性是选择传输介质时需要考虑的因素。
成本低、易于使用的传输介质通常更受欢迎。
三、选择合适的传输介质的步骤1. 确定需求：明确需要传输的信号类型、带宽要求、传输距离和抗干扰性等因素。
2. 探索可用的传输介质：了解各种传输介质的特点和适用场景，包括电缆、无线通信和卫星等。
3. 比较优劣势：根据需求评估各种传输介质的优劣势，包括带宽、传输速度、传输距离、抗干扰性、成本与易用性等。
4. 考虑成本与实际情况：除了技术因素，还需要考虑预算限制和实际可行性等因素。
传输介质.ppt
25
光纤的类型
•多模光纤(Multimode Fiber, MMF)
光信号不止一种波长，典型的多模光纤尺寸 为62.5μm/125μm
•单模光纤(Singlemode Fiber, SMF ) 光信息只有一种波长，典型的单模光纤尺寸
3类
16Mbit/s 不超过16Mbit/s的局域网数据传输。
4类
20Mbit/s 不超过20Mbit/s的局域网数据传输。
5类 100Mbit/s 100Mbit/s距离100米的局域网数据传输。
E5类 1000Mbit/s 1000Mbit/s的局域网数据传输
6类 2.4Gbit/s 1000Mbit/s以上的的局域网数据传输。
12
准备工具和材料
UTP
RJ45接头
护套
压线钳
简易测线仪
13
连接UTP和RJ45接头(1)
14
连接UTP和RJ45接头(2)
15
连接UTP和RJ45接头(3)
16
2.2 传输介质
一、双绞线(twisted pair) 由螺旋状扭在一起的两根绝缘导线组成，线对扭在一起可
以减少相互之间的电磁辐射干扰。可用于模拟信号和数字信号 传输。根据包装不同，分为非屏蔽双绞线UTP和屏蔽双绞线 STP。 1. 物理特性：双绞线一般是铜制的，能够提供良好的传导率。 2. 传输特性：可用于不同的通信场合，提供不同的通信带宽。 3. 连通性：普遍用于点到点连接，也可用于多点连接。 4. 地理范围：可以在15km范围内(或更大范围内)提供数据传输。 5. 抗干扰性：在低频传输时，双绞线的抗干扰性相当于同轴电 缆，在高频传输时，双绞线抗干扰性远比同轴电缆要差。 6. UTP电缆价格便宜，STP电缆价格昂贵。
传输介质分类及其特点
传输介质分类及其特点网络传输介质是指在网络中传输信息的载体，常用的传输介质分为有线传输介质和无线传输介质两大类。
（1）有线传输介质是指在两个通信设备之间实现的物理连接部分，它能将信号从一方传输到另一方，有线传输介质主要有双绞线、同轴电缆和光纤。
双绞线和同轴电缆传输电信号，光纤传输光信号。
（2）无线传输介质指我们周围的自由空间。
我们利用无线电波在自由空间的传播可以实现多种无线通信。
在自由空间传输的电磁波根据频谱可将其分为无线电波、微波、红外线、激光等，信息被加载在电磁波上进行传输。
不同的传输介质，其特性也各不相同。
他们不同的特性对网络中数据通信质量和通信速度有较大影响！这些特性是：a、物理特性。
说明传播介质的特征。
b、传输特性。
包括信号形式、调制技术、传输速度及频带宽度等内容。
c、连通性。
采用点到点连接还是多点连接。
d、地域范围。
网上各点间的最大距离。
e、抗干扰性。
防止噪声、电磁干扰对数据传输影响的能力。
f、相对价格。
以元件、安装和维护的价格为基础。
双绞线用做远程中续线，最大距离可达15公里；用于100Mbps 局域网时，与集线器最大距离为100米。
同轴电缆由内导体，外屏蔽层，绝缘层，外部保护层。
分为：基带同轴电缆和宽带同轴电缆。
单信道宽带：宽带同轴电缆也可以只用于一条通信信道的高速数字通信。
光纤电缆简称为光缆。
由光纤芯，光层与外部保护层组成。
在光纤发射端，主要是采用两种光源：发光二极管LED与注入型激光二极管ILD。
光纤传输分为单模和多模。
区别在与光钎轴成的角度是或分单与多光线传播。
单模光纤优与多模光纤。
电磁波的传播有两种方式：a 是在空间自由传播，既通过无线方式。
b 在有限的空间，既有线方式传播。
移动通信：移动与固定，移动与移动物体之间的通信。
移动通信手段：a 无线通信系统。
b 微波通信系统。
频率在100MHz-10GHz的信号叫做微波信号，它们对应的信号波长为3m-3cm。
c 蜂窝移动通信系统。
传输介质
较好
几-几十 Gb/s 30km 以上 很好
<50MHz
全球
较差
价格
应用
低
模拟/数字传输
略 高 于 基带数字信号
双绞线
较高 模拟传输电视、
数据及音频
较高 远距离传输
较低 远程低速通信
地面微波接力 4-6GHz
50--100km/ 中继站
卫星
50MHz/ 转 发 上万 km 器 x 20
好 很好
中等 ห้องสมุดไป่ตู้程通信
与 距 离 远程/洲际通信 无关
小结
本节重点： 1. 双绞线(UTP和STP)，同轴电缆(基带粗缆，基带 细缆，宽带)的使用特点 2. 单模光纤和多模光纤的使用特点 3. 无线通信常用的传输介质与使用特点
2.6 传输介质
传输介质(传输媒体）分为两大类：导向传输 媒体、非导向传输媒体。在导向传输媒体中，电 磁波被导向沿着固体媒体（铜线或光纤）传播， 而非导向传输媒体就是指自由空间，在其中电磁 波的传输常称为无线传输。
传输介质分类图
双绞线
同轴电缆
光纤
自由空间
一、导向传输媒体
(1)双绞线
双绞线上既可以传输数字信号，又可以传输模拟信号。
铜芯
绝缘层 铜丝网 屏蔽层
塑料保 护套
基带细同轴电缆连接器-BNC接头
(3) 光缆
高密度多芯光缆剖面结构
外套
加强芯
光纤
包层 纤芯
外护套 加强芯 光纤束
光线在光纤中的折射
包层 纤 芯
折射角 包层
（低折射率的玻璃纤维）
入射角
纤芯
（高折射率的玻璃纤维）
包层
（低折射率的玻璃纤维）
通信导论传输介质
（2）传播时延：包括传播时延的平均值、传播时延的最大值和 传播时延的统计特性等；
（3）时延扩展：信号通过不同的路径、沿不同的方向到达接收 端会引起时延扩展，时延扩展是对信道色散效应的描述；
（4）多普勒扩展：是一种由于多普勒频移现象引起的衰落过程 的频率扩散，又称时间选择性衰落，是对信道时变效应的描述；
2.4 无线信道（1）
2.4.1 无线信道的基本概念
无线通信的传输媒质——无线信道是基站天线与 用户天线之间的传播路径。
无线信道是最为复杂的一种通信信道：
模拟有线信道中典型的信噪比约为46dB，信号电平要 比噪声电平高40000倍。有线传输介质中，信噪比的波 动通常不超过l-2dB。
（1）直射：无线信号在自由空间中的传播； （2）反射：当电磁波遇到比波长大得多的物体时，就发
生反射。反射一般在地球表面，建筑物、墙壁表面发生。 （3）绕射：当电磁波被尖锐的物体边缘阻挡时，会发生
绕射； （4）散射：当电磁波遇到比波长小的物体，并且单位体
积内这种障碍物的数量较多的时，会发生散射。散射发生 在粗糙的表面、小物体或其它不规则物体上，例如，树叶、 灯柱等会引起散射。
ADSL，HDSL, IDSL, SDSL, RADSL, VDSL （3）Ethernet 以太网
介绍传输介质教学教案
同轴电缆
同轴电缆也是一种常用的传输介质，主要应用于有线电视网、 电视天线馈线和局域网。
同轴电缆的基本结构为：轴心为一根铜制导线，轴心被均匀 的绝缘层包裹，在绝缘层外边包裹着外导体(通常为网状)，最外 边为塑料护套。同轴电缆种类较多，各国定义也不同，所以标号 各异。通常的标注方式有两种：以其特性阻抗分类可分为50 、 75 、93 等；按直径分类可分为粗缆和细缆等。根据绝缘层的材 质不同和尺寸精度不同，同轴电缆的最高传输Leabharlann 率差异非常大， 选用时一定要慎重。
(1) 吸收损耗：是光导纤维对光的吸收，可分为本征吸收和杂质吸收。本征吸 收是本身材质对光的吸收；杂质吸收指的是在光纤制造过程中引入的杂质对光 波的吸收。这些都是不可避免的，但可以在制造过程中尽量减少。
(2) 散射损耗：由于实际制造过程中光纤密度、形状、包层交界粗糙程度和折 射率的分布不均匀，以及使用中由于应力造成的形变，造成光线在光纤中不再 只沿着光纤轴向传输，其他方向也有光线分布，这种现象称为光的色散。这种 由色散引起的损耗称为色散损耗。和吸收损耗一样，散射损耗也分为本征色散 损耗和结构缺陷损耗。
双绞线
双绞线的基本组成为两根绝缘线按一定的螺距相互绞绕而成。 每根绝缘线由各种颜色的绝缘层和单芯或多芯的金属导线构成；把 一根或多根双绞线封装在同一护套内，就成了双绞线电缆；根据护 套内有没有屏蔽层，又可分为无屏蔽双绞线(UTP,Unshielded Twisted Pair)和屏蔽双绞线(STP,Shielded Twisted Pair)。双绞 线的绞绕密度越大其抗干扰能力越强。如图所示为五类双绞线电缆 (非屏蔽)。
传输介质
传输介质就是信号传输时借助的物质，是数据传输的物质 基础。传输介质分为有形介质和无形介质（或称有线介质 和无线介质）两大类。
