配电房主要设备介绍

配电房主要设备介绍

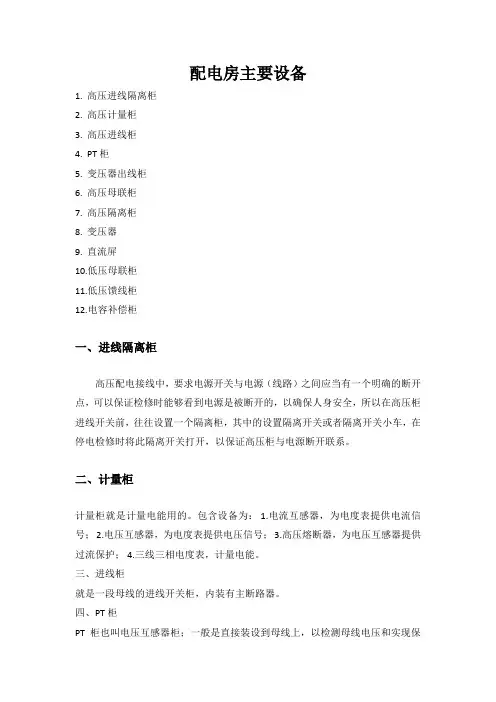

配电房主要设备有哪些

1. 高压进线隔离柜

2. 高压计量柜

3. 高压进线柜

4. PT柜

5. 变压器出线柜

6. 高压母联柜

7. 高压隔离柜

8. 变压器

9. 直流屏

10.低压母联柜

11.低压馈线柜

12.电容补偿柜

一、进线隔离柜

高压配电接线中,要求电源开关与电源线路之间应当有一个明确的断开点,可以保证检修时能够看到电源是被断开的,以确保人身安全,所以在高压柜进线开关前,往往设置一个隔离

柜,其中的设置隔离开关或者隔离开关小车,在停电检修时将此隔离开关打开,以保证高压柜与电源断开联系;

二、计量柜

计量柜就是计量电能用的;包含设备为：

1.电流互感器,为电度表提供电流信号；

2.电压互感器,为电度表提供电压信号；

3.高压熔断器,为电压互感器提供过流保护；

4.三线三相电度表,计量电能;

三、进线柜

就是一段母线的进线开关柜,内装有主断路器;

四、PT柜

PT柜也叫电压互感器柜；一般是直接装设到母线上,以检测母线电压和实现保护功能;内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等;

高压G3；G12电柜两路高压进线柜内有高压真空断路器和PT柜,装在同一个电柜内,所以我们酒店没设有单独的PT柜;

五、母联柜

母联柜内部主开关是真空断路器,电经隔离柜过来经真空断路器进线控制,因为真空断路器具有多种保护的功能,而隔离开关没有、内装有两段母线之间的联络;

两路高压连接的开关

六、隔离柜

也称之为母线隔离柜,内部有隔离手车,高压电缆一般从隔离柜下口接入;主要是和外部电源隔开;

七、变压器

我们使用的是四台干式变压器,容量为每台1600kva;

干式变压器主要有浇注式绝缘等级为F和敞开式绝缘等级为H级两种,这两种结构用的较多的是浇注式;浇注式干变适用于比较干燥而洁净的室内;

变压器的分类：

1.按冷却方式分：干式自冷变压器、油浸自冷变压器、氟化物蒸发冷却变压器;

2.按防潮方式分类：开放式变压器、灌封式变压器、密封式变压器;

3.按铁芯或线圈结构分类：芯式变压器插片铁芯、C型铁芯、铁氧体铁芯、壳式变压器插片铁芯、C型铁芯、铁氧体铁芯、环型变压器、金属箔变压器;

4.按电源相数分类：单相变压器、三相变压器、多相变压器;

按用途分：电源变压器、调压变压器、音频变压器、中频变压器、高频变压器、脉冲变压器;

变压器的绝缘等级

变压器的绝缘等级,并不是绝缘强度的概念,而是允许的温升的标准,即绝缘等级是指其所

用绝缘材料的耐热等级,分A、E、B、F、H级;绝缘温度等级分为A级E级B级F级H级;各绝缘等级具体允许温升标准如下：

1.最高允许温度℃105 120 130 155 180

2. 绕组温升限值℃60 75 80 100 125

3.性能参考温度℃80 95 100 120 145

八、直流屏

高压配电室直流电源柜,就是一个不间断电源,它主要用作控制、保护、监控和操作断路器等的电气电源;

交流也可以；主要根据断路器控制操作电源类型来决定；用直流电源柜比交流电源柜有以下好处：

1.直流电源柜不用考虑三相平衡问题；

2.直流电源柜可以在交流电源正常的情况下给蓄电池组事先充满电,当交流电源停电时,由蓄电池馈电,仍能保证断路器的操作、控制、保护和监控用电;总之,较为安全可靠;

九、电容柜

电容柜的作用

1：补偿无功功率

2：提高电能质量

3：降低损耗

通过自动补偿控制器收集到负荷端的无功损耗功率因数情况,自动进行电容补偿的投切动作,从而达到减少无功损耗、提高功率因数的目的;

提高功率因数,提高电能质量,功率因数低的话电能都用来做无用功了,我们要用电来做有用功,比例越高越好,所以就用电容器补偿,提高功率因数;此外,规范也有相应的要求;电力局要求不低于0.85;

十、低压联络柜

两路母线联络开关;

十一、低压馈线柜

低压馈线柜也称出线柜,将总电源电能分配输出的一个总开关;

五防连锁

1、防止误分、误合断路器;

即：只有操作指令与操作设备对应才能对被操作设备操作;

2、防止带负荷分、合隔离开关;

即：断路器、负荷开关、接触器合闸状态不能操作隔离开关;

3、防止带电挂合接地线接地开关;

即：只有在断路器分闸状态,才能挂接地线或合上接地开关;

4、防止带地线送电;

即：防止带接地线接地开关合断路器隔离开关5、防止误入带电间隔;

即：只有隔室不带电时,才能开门进入隔室;
