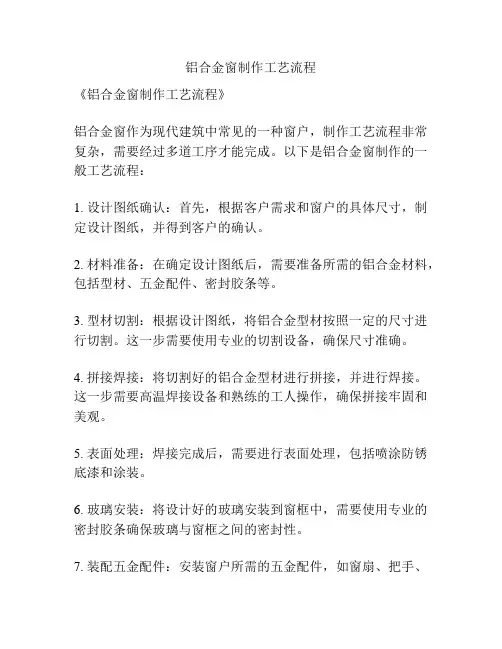

铝合金窗制作工艺流程

铝合金窗制作工艺技术要求

一、施工准备

铝合金窗施工前的主要工作有：查验复核窗的尺寸、样式和数量——检查铝合金型材的规格及数量——检查铝窗五金附件的规格及数量。(一〕查验复核宙的尺寸及样式

在装饰工程中，一般都采用现场进行铝窗制作及安装。查验铝窗尺寸及样式的工作，即是根据施工现场对照施工图，检查一下有否不相符合之处，有否安装问题，有否及电器、水卫、消防等设备相互妨碍的问题等。如发现问题要及时上报，及有关人员共同商讨解决方法。(二)检查铝合金型材的规格尺寸

目前，生产铝合金型材的厂家较多，虽然都是同一系列的铝合金型材，但其形状尺寸和壁厚尺寸也会出现不同程度上的误差，这些误差会在铝窗的制作和使用过程中产生不便甚至麻烦。所以，在制作铝窗前要检查铝型材的尺寸，主要是铝合金型材相互接合的尺寸。

(三)检查五金件及其他附件的规格

铝窗歹金件分推拉窗和平开窗两大类，每类又有若干系列，所以，在制作以前要检查一下五金件及所制作的铝窗是否配套。同时，还要检查一下各种附件是否配套，如各种封边毛条、橡胶边封条和碰口垫等，能否正好及铝型材衔接安装。如果及铝型材不配套，会出现过紧或过松现象。过紧，在铝宙制作时安装困难；过松，安装后会自行脱出。此外，采用各种自攻螺钉要长短适合，螺钉的长度通长为15mm左右。

三、推拉窗的制作及安装

推拉窗有带上窗及不带上窗之分。在用料规格上有55系列、70系列、190系列三种。55系列的铝型材及后两种系列在形状上有较大差别，而70系列及90系列这两种铝型材形状相同，但尺寸大小有明显差别。在这种系列中，90系列是最常用的一种。图2—11是90系列铝窗带上宙的双扇推拉窗装配图。下面以该装配图为例介绍推拉窗的制作方法。

(一)按图下料

下料是铝窗制作的第一道工序，也是最重要最关键的工序。如果下料不准，会造成尺寸误差、组装困难或无法安装。下料错误或下料误差也会造成铝材的浪费。所以，下料尺寸必然准确，其误差值应控制在2mm范围内。

下料时，用铝合金切割机切割型材，切割机的刀口位置应在划线以外，并留出划线痕迹。

1．上窗下料

窗的上窗通常是用25．4mm×902nm的扁方管做成“口”字形。“口”字形的上、下两条扁方管长度为窗框的宽度，“口”字形两边的竖扁方管长度，为上窗高度减去两个扁方管的厚度。

2．窗框下料

窗框的下料是切割两条边封铝型材和上、下滑道铝型材各一条。两条边封的长度等于全窗高减去上宙部分的高度。上、下滑道的长度等于窗框宽度减去两个边封铝型材的厚度。

3．窗扇下料

因为窗扇在装配后既要在上、下滑道内滑动，又要进人边封的槽内，通过挂钩把窗扇销住。窗扇销定时，两窗扇的带钩边框之钩边刚好相碰，但又要能封口。所以，窗扇下料要十分小心，使窗扇及窗框配合恰当。

窗扇的边框和带构框为同一长度，其长度为窗框边封的长度再减45mm~50 mm。窗扇的上、下横挡为同一长度，其长度为窗框宽度的一半再加5mm~8mm。

(二)连接组装

1．上窗连接组装

上窗部分的扁方管型材，通常采用铝角码和自攻螺钉进行连接。这种方法既可隐藏连接件，又不影响外表美观，衔接牢固，简单实用。铝角码多采用2mm左右厚的直角铝角条，每个角码需要多长就切割多长。角码的长度最好能同扁方管内宽相符，以免发生接口松动现象。

两条扁方管在用铝角码固定连接时，应先用一小截同规格的扁方管做模子、长20 mm左右。在横向扁方管上要衔接的部位用模子定好位，将角码放在模子内并用手捏紧，用手电钻将角码及横向扁方管一并钻孔，再用自攻螺钉或抽芯铝铆钉固定，如图2—12所示。然后取下模子，再将另一条竖向扁方管放在模子的位置上，在角码的另一个方向上打孔，固定便成。一般角码的每个面上打两个孔就够了。

上窗的铝型材在四个角位处衔接固定后，再用截面尺寸为12mm ×12mm的铝槽作固定玻璃的压条。安装压条前，先在扁方管的宽度

上画出中心线，再按上窗内侧长度割切四条铝槽条。按上窗内侧高度减去两条铝截面高的尺寸，切割四条铝槽条。安装压条时，先用自攻螺钉把铝槽紧固在中线外侧，然后再离出大于玻璃厚度0.5mm的距离，安装内侧铝槽，但自攻螺钉不需上紧，最后装上玻璃时再固紧。 2．窗框连接

首先测量出在上滑道上面两条因紧槽孔距侧边的距离和高低位置尺寸，然后按这两个尺寸在窗框边封上部衔接处划线打孔，孔径在45mm左右。钻好孔后，用专用的碰口胶垫，放在边封的槽口内，将M4×35mm的自攻螺丝，穿过边封上打出的孔和碰孔胶垫上的孔，

旋进上滑道上面的固紧槽孔内，如图2—13所示。在旋紧螺钉的同时，要注意上滑道及边封对齐，各槽对正，最后再上紧螺丝，然后在边封内装毛条。

按同样方法先测量出下滑道下面的固紧槽孔距、侧边距离和其距上边的高低位置尺寸。然后按这三个尺寸在窗框边封下部衔接处划线打孔，孔径也是45mm左右。钻好孔后，用专用的碰口胶垫，放在边封的槽口内，再将M 4×35mm的自攻螺丝穿过边封上的孔和碰口胶垫上的孔，旋进下滑道下面的固紧槽孔内，如图2—14所示。注意固定时不得将下滑道的位置装反，下滑道的滑轨面一定要及上滑道相对应才能使窗扇在上下滑道上滑动。

窗框的四个角衔接起来后，用直角尺测量并校正一下窗框的直角度，最后上紧各角上的衔接自攻螺丝。将校正并紧固好的窗框立放在墙边，防止碰撞。

3．窗扇的连接

窗扇的连接分五个步骤。

(1)在连接装拼窗扇前，要先在窗扇的边框和带钩边框上、下两端处进行切口处理，以便将上、下横档插入其切口内进行固定。上端开切长51mm，下端开切长76．5mm，如图2—15所示。

(2)在下横档的底槽中安装滑轮，每条下横档的两端各装一只滑轮。其安装方法如下：

把铝窗滑轮放进下横档一端的底槽中，使滑轮框上脸调节螺钉的一面向外，该面及下横档端头边平齐，在下横档底槽板上划线定位，再按划线位置在下横档底槽板上打4.5mm的孔两个，然后用滑轮配套螺丝，将滑轮固定在下横档内。

(3)在窗扇边框和带钩边框及下横档衔接端划线打孔。

孔有三个，上下两个是连接固定孔，中间一个是留出进行调节滑轮框上调整螺丝的工艺孔。这三个孔的位置，要根据固定在下横档内的滑轮框上孔位置来划线，然后打孔，并要求固定后边框下端要及下横档底边平齐。边框下端固定孔为4.5mm，并要用6mm~7mm的钻头划窝，以便固定螺钉及侧面基本一平。工艺孔为8mm左右。钻好孔后，再用圆挫在边框和带钩边框固定孔位置下边的中线处，挫出一个8mm 的半圆凹槽。此半圆凹槽是为了防止边框及窗框下滑道上的滑轨相碰撞。窗扇下横档及窗扇边框的连接组装如图2—16所示。

需要说明，旋动滑轮上的调节螺丝，能改变滑轮从下横槽中外伸的高低尺寸。而且，也能改变下横档内两个滑轮之间的距离。
