心电图机导联位置知识讲解

心电图机导联位置

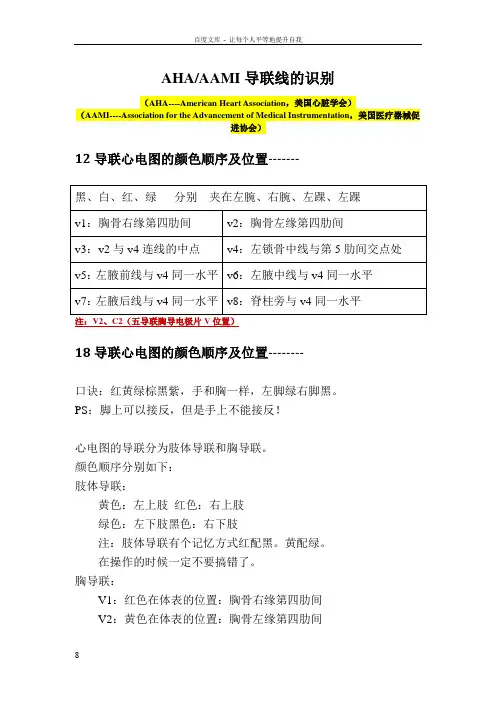

AHA/AAMI导联线的识别

（AHA----American Heart Association，美国心脏学会）

（AAMI----Association for the Advancement of Medical Instrumentation，美国

医疗器械促进协会）

12导联心电图的颜色顺序及位置-------

注：V2、C2（五导联胸导电极片V位置）

18导联心电图的颜色顺序及位置--------

口诀：红黄绿棕黑紫，手和胸一样，左脚绿右脚黑。

PS：脚上可以接反，但是手上不能接反！

心电图的导联分为肢体导联和胸导联。

颜色顺序分别如下：

肢体导联：

黄色：左上肢红色：右上肢

绿色：左下肢黑色：右下肢

注：肢体导联有个记忆方式红配黑。黄配绿。

在操作的时候一定不要搞错了。

胸导联：

V1：红色在体表的位置：胸骨右缘第四肋间

V2：黄色在体表的位置：胸骨左缘第四肋间

V3：绿色在体表的位置：V2,V4连线的中点

V4：褐色在体表的位置：左锁骨中线第五肋间

V5：黑色在体表的位置：左腋前线与V4同水平

V6：紫色在体表的位置：左腋中线与V4导联同一水平

一般情况下只用做6个胸导联，

记忆胸导联有个方法，就是以乳头为界，最关键位置找到V1后面就好办了。

V7：红色在体表的位置：腋后线

V8：黄色在体表的位置：肩胛中线与4，5，6水平

V9：蓝色在体表的位置：脊柱旁线

ICE导联线的识别

(ICE—International Electro-technical Commission，国际电工委会)

（普遍适用的常规12导联）

黑白棕红绿

心电监护仪的导线位置是相对的，也就是说位置相对移一点是不要紧的，例如RA贴在右手臂上一样也会出心电图。如果是按以下位置贴的话效果是最好的：

白线：右锁骨中线与第2肋间之交点（RA）；

黑线：左锁骨中线与第2肋间之交点（LA)；

红线：左下腹（LL）；

绿线：右下腹（RL）；

棕线（C）：

（这六种指的是测六个位置的胸电极，即在测量时，贴电极时，贴V或C

LA是left arm 左胳膊左腿

应该还有一个心电导联是

心电监护仪检测项目

心率心律呼吸次数血压血氧饱和度

多参数心电监护仪

一般多参数监护仪上面就是这些参数~至于跳动的图线就是波形~具体的要对照上面的解释来看~监护仪屏幕一般会有不同的显示模式~有的是把所有的参数都用波形显示~有的是用数字代表~...不同的波形对应不同的参数~心电监护也有可能波形全部显示导联采集到的心脏电生理信号而不是其他参数~这个要看到底是什么模式表现的~

通常使用心电监护仪时用几个电极？各个电极放在什么位置

有三导联、五导联、十二导联的。

五个的最常用。

电极上面有字母的，接的时候注意下。

R是右，L是左，A是上肢，L是下肢，V是中间

RA即为右上肢，LA LL RL同样道理；V贴胸部就行了。

做心电图检查肢体导联放置位置

一般来说，右上肢是红色导联线，左上肢是黄色导联线，左下肢是绿色，右下肢是黑色．

心电图的123和avr导联分别对应的是什么位置

I和avl对应心脏高侧壁；II、III、avf对应的是心脏下壁；

V1V2V3对应的是心脏前壁。

肋缘，负极置于左锁骨下窝内1/3，主要用于检测左室下壁的心肌缺血改变；4.CM2或CM3导联：正极置于V2或V3的位置,负极置于右锁骨下窝中1/3处.怀疑患者有冠状动脉痉挛或变异性心绞痛时,联合选用CM3和Mavf导联.

无关电极可置于胸部的如何部位,一般置于右胸第五肋间腋前线或胸骨下段中部.

心电图检查中的“肢体导联低电压”是什么意思

肢导联低电压：是由肺气肿严重，心脏被含气量较多的肺脏包围，使导电电阻增大，出现QRS波群低电压，低电压在一定程度上反映了肺气肿的严重情况。

心电图检查ⅡⅢ aⅤF导联 ST段压低是什么意思

ST段代表心室除极终了到心室复极开始的一短暂时间。正常人在等电位线上，但亦可轻度偏移，下移亦称压低，如果心电图上出现两个或两上以上的相邻ST段（你有三个导联，且有一对相邻）压低大于1mm，提示心肌缺血。

正常年轻人出现ST段压低，首先考虑近期较劳累。

心电图提示有心肌缺血，常见于冠心病、心肌炎、心肌损害等，但也可以因为精神情绪因素引发。

肢6导联:

I左手+--右手-

II左足+--右手-

III左足+--左手-

AVR右手+--左手、左足-

AVL左手+--右手、左足-

AVF左足+--右手、左手-

胸12导联

V1胸骨右缘第4肋间--左手、左足、右手

V2胸骨左缘第4肋间--左手、左足、右手

V3 V2与V4间--左手、左足、右手

V4左肋骨中线第5肋间--左手、左足、右手

V5左腋前线V4水平--左手、左足、右手

V6左腋中线V4水平--左手、左足、右手

V7左腋后线V4水平--左手、左足、右手

V8左肩胛骨线V4水平--左手、左足、右手

V9左脊旁线V4水平--左手、左足、右手

V3R、V4R、V5R、V6R：V3、V4、V5、V6右胸的对应位置--左手、左足、右手

AHA导联线与IEC导联线识别
