光伏项目调试步骤
光伏调试方案
光伏调试方案一、背景介绍随着可再生能源的发展，光伏发电技术逐渐成为了一种重要的电力供应方式。
光伏调试是确保光伏发电系统能够正常运行和发挥最佳性能的重要步骤。
本文将提供一个光伏调试方案，以确保光伏系统的正常运行和性能优化。
二、调试目标1. 确保光伏组件的正常工作：包括所有光伏组件的连接和输出电压；2. 优化系统性能：通过调整光伏阵列的位置和方向，最大程度地提高能量转换效率；3. 系统安全性检查：检查系统的电气连线以及保护设备的设置，确保系统安全可靠；4. 数据监测与记录：记录系统运行期间的数据，并定期进行检查和分析。
三、调试步骤1. 组件检查- 检查光伏组件的外观是否完好，是否存在损坏；- 检查组件的电气参数，包括额定功率、开路电压和短路电流等；- 检查组件间的电气连接，确保连接牢固可靠。
2. 光伏阵列布置- 根据实际情况选择合适的阵列布置方式，包括平行布置、串联布置或并联布置；- 调整光伏组件的角度和朝向，以最大程度地吸收来自太阳的辐射；- 考虑阵列的遮挡情况，避免阴影对系统性能的影响。
3. 电气检查- 检查光伏组件与逆变器之间的连接，确保连接良好；- 检查逆变器与电网的接口，包括电气参数的匹配以及保护装置的设置；- 测量系统的电流、电压等参数，以确保系统能够正常运行。
4. 系统安全性检查- 检查光伏组件和逆变器的接地情况，确保系统的接地良好；- 检查逆变器和保护装置的设置，确保过压、过流等异常情况时能够及时断电；- 检查系统的绝缘情况，确保系统没有漏电现象。
5. 数据监测与记录- 安装数据监测装置，实时监测系统的运行数据；- 记录系统的日常运行数据，包括发电量、电压、温度等；- 定期检查和分析系统的运行情况，并根据实际情况进行调整和优化。
四、调试结果评估通过以上的调试步骤，可以对光伏系统的运行情况和性能进行全面评估。
根据系统的实际情况，可以进行以下几个方面的评估：1. 发电效率评估：通过对系统发电量和光照条件的分析，评估系统的能量转换效率；2. 安全性评估：通过对系统的安全性能进行检查，评估系统的安全可靠性；3. 经济性评估：结合系统的投资和运行维护成本，评估系统的经济效益。
光伏系统调试方案
光伏系统调试方案一、背景介绍光伏系统是利用太阳能发电的一种可再生能源系统，具有环保、可持续等优点。
为了确保光伏系统能够高效稳定地运行，需要进行系统调试，本文将提供一个光伏系统调试方案。
二、目标和原则1. 目标：确保光伏系统运行稳定、发电效率高。
2. 原则：- 安全第一：确保调试过程中不会对人员和设备造成伤害。
- 效率优先：尽量减少调试时间，提高工作效率。
- 精确可靠：保证调试过程中的数据准确性和可靠性。
三、调试步骤1. 检查设备：确保所有设备无损坏或松动现象，检查电缆连接是否牢固。
2. 检查光伏组件：检查组件是否完好，无破损或阴影遮挡。
3. 接地检查：检查系统的接地情况，确保接地电阻符合要求。
4. 组件电气参数测试：测试光伏组件的开路电压、短路电流等参数，记录并与理论计算值比较。
5. 集电线路检查：检查集电线路是否连接正确，检查集电线路中的保险丝和断路器是否正常工作。
6. 逆变器调试：检查逆变器的参数设置，调整逆变器的工作模式和输出参数。
7. 系统并网调试：检查光伏系统与电网的连接情况，确保并网过程平稳无冲击。
8. 性能测试和数据采集：对光伏系统进行性能测试，记录并分析系统的发电效率。
四、调试工具1. 多用途电表：用于测量电气参数，如电压、电流等。
2. 检测仪器：如红外扫描仪、热成像仪等，用于检测组件温度和热点情况。
3. 数据记录仪：用于记录调试过程中的重要数据和参数。
五、注意事项1. 调试过程中需要严格按照操作规程进行操作，遵守相关安全规定。
2. 如遇不确定问题或异常情况，及时停止调试并寻求专业人员的帮助。
3. 调试过程中的数据和记录需要妥善保存，以备未来的维护和分析参考。
六、总结光伏系统调试是确保系统高效稳定运行的关键环节，通过以上的调试方案，可以帮助工程师们有条不紊地进行光伏系统的调试工作。
在调试过程中，需要注意安全、效率和精确性，确保系统运行的稳定性和发电效率的提高。
保持良好的记录和数据采集习惯，有助于未来的系统维护和优化工作。

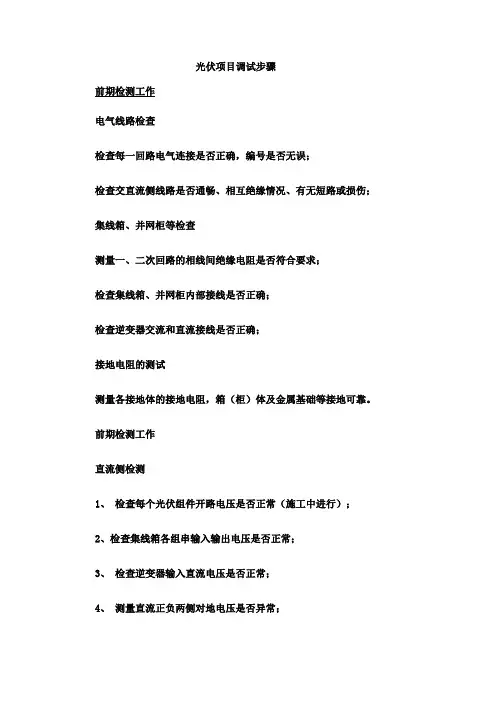

光伏项目调试步骤
光伏项目调试步骤前期检测工作电气线路检查检查每一回路电气连接是否正确，编号是否无误；检查交直流侧线路是否通畅、相互绝缘情况、有无短路或损伤；集线箱、并网柜等检查测量一、二次回路的相线间绝缘电阻是否符合要求；检查集线箱、并网柜内部接线是否正确；检查逆变器交流和直流接线是否正确；接地电阻的测试测量各接地体的接地电阻，箱（柜）体及金属基础等接地可靠。
前期检测工作直流侧检测1、检查每个光伏组件开路电压是否正常（施工中进行）；2、检查集线箱各组串输入输出电压是否正常；3、检查逆变器输入直流电压是否正常；4、测量直流正负两侧对地电压是否异常；交流侧（电网）检测检测并网交流侧电压、频率等电能质量，判断其是否符合并网条件；并网调试操作（一次回路）1. 合上组串线路上熔断器开关（如果有）；2. 合上集线箱内出线开关；3. 检查逆变器输入电压，合上逆变器输入开关，接通直流回路，观察逆变器的指示灯状态，如指示为“待机”或“电网失电”且无其它异常指示，则可进入下一步；4. 合上交流并网侧隔离开关；5. 如有并网二次控制回路，则将其打到“手动”控制状态；6. 检查并网反馈端电能基本参数，合上并网柜内输出开关，按下启动控制按钮，接通交流回路；7. 观察逆变器并网工作状态，如逆变器正常工作，则并网成功，可进入试运行观察期；如不能正常工作，则重新检查线路和逆变器。
二次回路调试1. 检查二次回路是否通电；2. 检查指示灯显示是否正常；3. 检查并网电压和电流显示是否正确；4. 在手动运行状态下，分别按“启动”和“停止”按钮，观察是否正常动作；5. 切换电压转换开关，显示是否正常；6. “自动”和“手动”切换是否正常；监控系统调试1. 检查各传感设备接口、通讯线路连接是否正常；2. 检查数据采集器和各类传感器的电源线是否接好；3. 检查太阳辐射仪上罩盖是否揭开；4. 检查逆变器和负载检测电能表的通讯接线是否正确；5. 启动监控系统，观察各监测数据是否正常，如某些数据不能获取，重启监控系统和该传感设备。
光伏工程电气调试方案
光伏工程电气调试方案1.概述：2.调试流程：(1)材料准备：调试前需要准备好所需的材料和工具，如钳子、螺丝刀、绝缘胶带、万用表等。
(2)安装检查：检查光伏组件、支架、逆变器等设备的安装位置，确保其牢固可靠，并检查其与光伏阵列的连接是否正确。
(3)绝缘测试：使用万用表进行各设备绝缘测试，包括光伏组件、逆变器、电缆等，确保各部分之间的绝缘性能良好。
(4)确认电气连线：检查各设备之间的电气连线是否正确，包括光伏组件、逆变器、电网等，确保电流及信号正常传输。
(5)逆变器设置及调试：根据逆变器的规格和要求，设置并调试逆变器的相关参数，如输出功率、电流等。
确保逆变器能够正常运行，并连接到电网。
(6)并网调试：将逆变器连接至电网，并进行并网调试。
通过实时监测光伏发电系统的电流、电压、功率等参数，确保系统的电能输出符合要求，并能够与电网正常并网运行。
(7)故障检测与排除：在调试过程中，如果发现任何设备故障或异常运行现象，应立即进行故障检测，并采取相应的排除措施。
(8)调试记录：在调试过程中，应详细记录每个步骤的操作及结果，以及任何发现的问题和解决方案。
这将有助于对系统的运行状况进行评估和追踪。
3.安全措施：在进行电气调试时，应始终注意安全，遵循以下措施：(1)使用绝缘工具，并确保工具无损坏。
(2)在进行电气连接时断开电源。
(3)在进行高电压测试或操作时，佩戴绝缘手套和眼镜。
(4)在进行并网操作时，预先通知相关电力部门，并遵循其指引和要求。
4.结论：本电气调试方案提供了一个全面的调试流程，能够有效确保光伏系统的安全和高效运行。
调试人员应严格遵守此方案的要求，确保电气设备正常运行，并及时解决任何问题。
同时，调试过程中应注意安全措施，以保护人员和设备的安全。
光伏系统调试方案
光伏系统调试方案一、调试目标光伏系统调试旨在确保系统的正常运行和最大发电效率。
通过逐步检查和调整系统的各个组件，以达到以下目标：1. 确定太阳能电池板安装的最佳方向和角度，以最大化太阳能辐射的接收；2. 检查光伏阵列电缆和组件的连接，确保其完好无损；3. 确保逆变器和电网连接的稳定性和效率；4. 测试并调整电池组参数，确保其在系统中的工作正常；5. 确保光伏系统能够按照设计要求并与电网同步工作。
二、调试步骤1. 太阳能电池板的安装调试- 确定太阳能电池板的安装位置和面向方向，以最大程度地接收太阳能辐射。
- 调整太阳能电池板的角度，以确保其在不同季节的最佳工作角度。
- 检查太阳能电池板的支架和固定螺栓，确保其稳固可靠。
2. 光伏阵列的电缆连接调试- 检查光伏阵列电缆的质量和连接，确保其无断裂、老化或短路等问题。
- 清洁和涂抹电缆连接器，确保良好的导电性。
- 测试光伏阵列电缆的电气参数，如电压和电流等。
3. 逆变器的调试- 连接逆变器和电网，并确认其稳定性和安全性。
- 调整逆变器的输出电压和频率，以确保其与电网同步。
- 检查逆变器的显示屏和报警功能，确保能够及时发现和解决问题。
4. 电池组的参数调试- 检查电池组的安装和连接，确保接触良好，无松动或腐蚀。
- 测试电池组的电压、容量和充放电效率等参数。
- 根据光伏系统的负载需求，调整电池组的额定容量和充电速率。
5. 光伏系统的综合调试- 定期检查和清洁光伏组件，以确保其正常运行和工作效率。
- 监测和记录光伏系统的发电量、发电效率和故障情况。
- 根据实际情况进行调整和优化，以提高系统的整体性能。
三、调试注意事项1. 调试过程中需遵守相关安全操作规程，注意防止触电和其他意外事故的发生。
2. 检查所有连接和接触部分，确保其紧固可靠。
3. 使用合适的仪器和测试设备进行检测和参数调整。
4. 定期检查和维护光伏系统，保持其正常工作状态，并按照生产商的推荐进行标准维护。
光伏电站电气调试方案
光伏电站电气调试方案一、调试前准备工作1.对光伏电站的电气设计进行审查，确保设计符合相关的标准和规范。
如果存在问题，及时进行修改和优化。
2.确认所有的电气设备和材料已经到位，并进行检查和测试，确保其质量符合要求。
3.进行必要的安全培训，使调试人员了解电气设备的操作规程和安全措施。
4.制定详细的调试计划，包括调试的步骤、时间安排和责任分工。
确保每个环节都得到充分的考虑。
二、调试步骤1.首先对光伏电站的电气系统进行基本的功能测试。
包括检查电气设备的供电情况、检查光伏组件的输出功率、检查逆变器的运行状态等。
如果发现问题，及时进行修复和调整。
2.对光伏电站的电气保护装置进行测试。
包括短路保护装置、过载保护装置、接地保护装置等。
确保这些装置的运行正常，能够及时有效地保护电气设备的安全。
3.对光伏电站的开关设备进行测试。
包括开关柜、断路器等。
检查其运行状态和动作可靠性，确保电气设备的正常运行。
4.对光伏电站的连接系统进行测试。
包括连接线路、插头插座等。
检查其连接是否稳固、接触是否良好，确保电气设备能够顺利地传输电能。
5.对光伏电站的监控系统进行测试。
包括数据采集设备、监控软件等。
检查其运行状态和数据准确性，确保能够及时有效地监测和管理电气设备的运行。
6.对光伏电站的电气系统进行整体测试。
包括对光伏组件的输出功率、逆变器的输出功率等进行测量和评估，以验证整个电气系统的性能和可靠性。
7.对光伏电站的应急设备进行测试。
包括备用电源、应急照明等。
确认这些设备能够在紧急情况下有效地提供电源支持和照明服务。
8.对光伏电站的远程通信系统进行测试。
包括与电网运营商的信息交互、与光伏电站的实时通信等。
确保电气系统能够正常地与外部系统进行数据交换和信息共享。
三、调试后的工作1.对调试结果进行总结和评估。
根据测试的情况和数据分析，提出相应的改进措施和优化建议，以提高光伏电站的电气系统性能和可靠性。
2.制定日常维护计划和检修计划，确保光伏电站的电气设备能够持续运行并保持良好的状态。
光伏电站调试方案
光伏电站调试方案一、调试目标1.验证光伏组件的安装位置和角度是否符合设计要求，以及组件间的布置是否合理。
2.检查光伏组件的连接是否牢固，电缆是否正确连接。
3.确认逆变器的工作状态是否正常，以及逆变器的参数设置是否正确。
4.测试电站的并网运行，确保电站与电网的连接正常。
5.对光伏电站进行性能测试，如发电功率、电压和电流等参数的测量，以验证光伏电站的实际发电效果。
二、调试步骤1.光伏组件安装和连接调试（1）验证光伏组件安装位置和角度是否符合设计要求，通过现场测量和对比设计图纸进行检查。
（2）检查光伏组件的连接是否牢固，包括组件之间的连接和与电缆的连接，确保连接处的接触良好。
（3）对光伏组件进行清洁，移除组件表面的灰尘和污垢，以确保太阳光能够充分照射到组件上。
2.逆变器调试（1）检查逆变器的工作状态是否正常，包括电源供电是否稳定，指示灯是否正常亮起。
（2）通过查看逆变器的参数设置，如电压、频率、功率因数等，确保设置值与设计要求一致。
（3）进行逆变器的开机和关机测试，检查逆变器的自动运行和保护功能。
（4）调整逆变器的输出功率，观测输出变化和波形是否正常。
3.电站的并网运行调试（1）检查电站与电网的连接是否正常，包括电缆的连接、断路器的设置等。
（2）进行电站的开机和关机测试，观测电站在并网和离网状态下的运行情况。
（3）观测电站在并网运行时的电压、电流和功率输出情况，确保电站的发电效率和电网的稳定性。
4.光伏电站性能测试（1）使用专业测试仪器对电站的发电功率、电压、电流等参数进行测量。
（2）对测试结果与设计要求进行比对，判断电站的发电效果是否符合预期。
（3）对发现的问题进行记录和分析，制定相关的改进措施和修复方案。
三、调试注意事项1.在调试过程中要注意安全，遵守相关的安全操作规程，如切勿触摸带电部件、防电击措施等。
2.调试过程要细致认真，保持严密的观察和记录，确保调试数据的准确性。
3.调试时要充分利用现场观察和仪器测试的方法，对电站进行全面的评估和测试。
太阳能光伏电站调试及试运行方案
太阳能光伏电站调试及试运行方案
一、检查设备
1.检查电池板
1.1 检查电池板表面是否有明显损伤，并进行清洁。
1.2 使用万用表检查电池板输出电压是否正常，并记录。
2.检查逆变器
2.1 检查逆变器是否有明显损伤，并进行清洁。
2.2 使用万用表检查逆变器输入电压是否正常，并记录。
2.3 检查逆变器输出电压是否正常，并记录。
二、检查线路
1.检查电缆
1.1 检查电缆表面是否有明显损伤，并进行清洁。
1.2 使用万用表检查电缆电阻是否正常，并记录。
2.检查接线端子
2.1 检查接线端子是否有松动或氧化，并进行处理。
2.2 使用万用表检查接线端子电阻是否正常，并记录。
三、试运行
1.开机
1.1 将电池板电缆连接到逆变器输入端。
1.2 将逆变器输出端连接到配电箱。
1.3 将配电箱输出端连接到市电。
1.4 打开逆变器开关。
2.检查参数
2.1 使用监控软件检查电池板输出电压和电流、逆变器输入电压和电流、逆变器输出电压和电流是否正常。
2.2 检查电表读数是否与监控软件数据一致。
四、调试
1.调整电池板夹角
1.1 根据实际情况调整电池板的倾斜角度。
1.2 记录调整后电池板输出的电压和电流。
2.调整逆变器参数
2.1 根据实际情况调整逆变器的参数，以提高发电效率。
2.2 记录调整后逆变器输入输出的电压和电流。
以上为太阳能光伏电站调试及试运行方案。
光伏发电项目并网调试方案
光伏发电项目并网调试方案光伏发电项目并网调试是确保光伏发电系统正常运行的重要环节，也是项目建成后的最后一步。
并网调试的目的是检验并确认光伏发电系统的各项功能和性能是否符合设计要求，保证系统能够正常投入运行。
下面将介绍一份光伏发电项目并网调试方案，具体内容如下：一、调试前准备工作1.确认光伏发电系统的设计文件和相关资料齐全准确。
2.检查光伏发电系统的设备、电缆等是否安装完好，是否符合安全要求。
3.确认光伏发电系统的参数设置符合设计要求，包括逆变器参数、配网参数等。
4.确认光伏发电系统的保护装置正常运行，能够有效保护系统设备免受过载、短路等异常情况的影响。
二、并网前的准备工作1.根据并网要求，向电力公司递交并网申请，并获得相关许可证。
2.检查光伏发电系统与配网之间的电缆、保护装置等是否连接正确。
3.向电力公司通报光伏发电系统的投运时间和容量，确保配网的安全稳定。
三、并网调试流程1.检查并调试光伏发电系统的电气参数，包括电压、电流、频率等。
2.检查并调试逆变器的参数，确保输出的交流电能符合标准要求。
3.检查逆变器接地及旁路保护，保证逆变器设备符合安全要求。
4.将光伏发电系统的输出线路与配网连接，进行并网调试。
5.向电力公司提交并网调试报告，确认系统运行正常合格。
四、并网后的监测和运行1.在系统并网后，要对系统进行持续的监测和运行。
2.定期检查并清理光伏发电系统的太阳能电池板，保持其高效发电。
3.定期对逆变器进行检查和维护，确保其正常运行。
4.定期对配网线路和电缆进行检查，保证系统安全可靠。
五、并网调试的注意事项1.在并网调试过程中，要遵守电力公司的相关规定，确保安全生产。
2.在并网调试前，要认真分析系统可能出现的问题，做好预案。
3.在并网调试过程中，要随时监测光伏发电系统的运行情况，及时处理异常情况。
4.并网调试过程中要密切配合电力公司的工作，确保顺利完成并网调试。
通过以上光伏发电项目并网调试方案的执行，可以有效保证光伏发电系统的顺利投运和正常运行。
太阳能光伏系统调试方法
太阳能光伏系统调试方法太阳能光伏系统调试是确保系统正常运行和高效发电的重要步骤。
本文将介绍太阳能光伏系统调试的方法和步骤。
一、系统参数检测与测量在调试太阳能光伏系统前，首先需要进行系统参数检测与测量。
这些参数包括太阳能电池板的工作电压、工作电流，光伏逆变器的输出电压、输出功率等。
通过使用专业的测试仪器，对这些参数进行准确测量和记录，以便后续的分析和调整。
二、检查电气连接在太阳能光伏系统调试的过程中，需要仔细检查所有的电气连接。
这包括太阳能电池板、光伏逆变器、电池组以及其他的电气设备之间的连接。
确保电气连接牢固可靠，并采取适当的防护措施，以防止电气短路和其他故障的发生。
三、光伏逆变器调试光伏逆变器是太阳能光伏系统中的核心设备，负责将太阳能电池板的直流电转换为交流电。
在调试光伏逆变器时，需要按照以下步骤进行：1. 检查光伏逆变器的供电电源是否正常，确保其工作在额定电压范围内。
2. 根据系统设计要求，设置光伏逆变器的各项参数，如输出功率、频率等。
3. 监测光伏逆变器的工作状态，包括输入功率、输出功率、效率等，并根据需要进行调整和优化。
4. 测试光伏逆变器的故障保护功能，确保其在短路、过载和过温等异常情况下能够及时切断电源，保护系统安全。
四、太阳能电池板调试太阳能电池板是太阳能光伏系统中最重要的部件之一，对其进行正确调试可以确保光伏系统的高效发电。
在太阳能电池板调试时，应注意以下几点：1. 检查太阳能电池板的位置和角度是否合适，确保能够充分接收到太阳辐射。
2. 检测太阳能电池板的输出功率和效率，根据需要对其进行调整和优化，以提高系统发电效率。
3. 检查太阳能电池板的清洁情况，确保其表面干净无污染，以提高光吸收效率。
五、系统性能监测与数据分析完成太阳能光伏系统的调试后，需要对系统的性能进行监测与数据分析。
可以通过安装监测设备，实时获取太阳能电池板的输出功率、光伏逆变器的运行参数等数据，并进行长期跟踪和分析。
光伏并网调试方案
光伏并网调试方案一、调试前准备1.确保光伏发电系统已完成安装并通过验收。
2.确认光伏发电系统组件的参数和光伏逆变器的额定功率。
3.检查电网电压、频率和相序是否符合光伏逆变器的要求。
4.确保电网接入点节点的电气安装符合相关电气规范。
5.检查并确保电网接入点的接地系统是否符合相关要求。
二、调试步骤1.检查光伏逆变器与电网之间的连线是否正确，包括交流电缆的接线、直流电缆的接线等。
2.检查光伏逆变器是否投入运行，确保光伏逆变器工作正常。
3.检查光伏逆变器输出的交流电参数，包括电压、频率、波形等是否符合电网要求。
4.启动光伏逆变器的保护功能，观察并记录其响应时间和过程。
5.检查并记录光伏逆变器的功率曲线和效率曲线，确保其在不同负载条件下都能正常工作。
6.进行光伏发电系统的并网试运行，观察并记录其运行情况。
7.检查光伏发电系统与电网之间的交流电参数，包括电压、频率、功率因数等是否稳定在合适的范围内。
8.进行光伏发电系统的保护装置调试，包括过压保护、过流保护、短路保护等，确保其能够正常动作。
9.进行光伏发电系统的遥控和监测调试，确保遥控设备和监测设备能够正常工作。
10.对光伏发电系统进行全面的系统测试，包括稳态测试、瞬态测试、故障恢复测试等，确保系统各项功能正常。
三、注意事项1.在调试过程中，应严格按照相关电气规范和安全操作程序进行操作，确保人身安全和设备安全。
2.在调试过程中，应逐步增加和减小光伏发电系统的负载，观察和记录系统响应情况，以保证系统的稳定性和可靠性。
3.当发现光伏发电系统输出电力或电流异常时，应及时停机检修，防止损害光伏逆变器和其他设备。
4.调试过程中应定期检查光伏发电系统的接地系统和绝缘系统，确保其可靠性和安全性。
5.进行全面调试前，应先进行局部调试和单元调试，确保各个单元和部件工作正常后，再进行全面调试。
6.在调试过程中，应记录系统的各种参数和工作情况，为后期的运维和管理提供参考依据。
光伏并网调试是一个复杂的过程，需要充分考虑光伏发电系统和电力网络的兼容性、稳定性和可靠性。
光伏工程调试方案范本大全
光伏工程调试方案范本大全一、前期准备在进行光伏工程调试之前，首先要做好前期准备工作。
主要包括：1. 确定调试人员和调试时间：确定参与调试的人员和调试时间，确保人手充足，并且有足够的时间来完成调试工作。
2. 准备调试工具和设备：准备好必要的调试工具和设备，例如光伏组件、逆变器、直流配电系统、交流配电系统、监测设备等。
3. 准备相关资料和文件：准备好相关的设计文件、施工图纸、设备说明书等资料，以便随时查阅和参考。
4. 检查设备运行状态：在进行调试之前，还需要对各项设备进行检查，确保设备的运行状态良好，不存在故障或损坏。
二、调试工作流程光伏工程的调试工作主要包括光伏组件、逆变器、直流配电系统、交流配电系统和监测设备的调试。
下面就分别介绍各项调试的具体工作流程。
1. 光伏组件调试（1）检查光伏组件的铺设情况：在进行光伏组件的调试之前，首先要检查组件的铺设情况，确保组件的安装位置和倾角符合设计要求，并且没有遮挡物遮挡阳光。
（2）检查组件的接线情况：检查组件的接线情况，确保组件之间的连接正常、牢固。
（3）检查组件的输出电压和电流：使用光伏组件测试仪对组件的输出电压和电流进行测试，确保输出符合设计要求。
（4）检查组件的输出功率：通过光伏发电监测系统对组件的输出功率进行监测，确保输出功率稳定。
2. 逆变器调试（1）检查逆变器的安装情况：检查逆变器的安装位置和连接情况，确保逆变器的安装牢固、接线正常。
（2）检查逆变器的输入电压和电流：使用电压表、电流表等工具对逆变器的输入电压和电流进行测试，确保输入电压和电流符合设计要求。
（3）检查逆变器的输出电压和电流：使用电压表、电流表等工具对逆变器的输出电压和电流进行测试，确保输出电压和电流稳定。
（4）检查逆变器的功率调节功能：通过改变光照强度等参数，测试逆变器的功率调节功能，确保逆变器能够根据光照强度等条件自动调节输出功率。
3. 直流配电系统调试（1）检查直流配电系统的接线情况：检查直流配电系统的接线情况，确保连接牢固、接触良好。
光伏电站并网调试方案
光伏电站并网调试方案一、调试前的准备工作1.确保光伏电站的所有设备已经安装完成，并进行了必要的调试和检查。
2.检查光伏电站的电气接线，确保无误。
3.确保光伏电站的逆变器和输电线路已经接地，并进行了带电试验。
4.检查光伏电站的保护装置，确保其正常工作。
5.确保光伏电站与电网之间的配网设备已经安装完成，并进行了必要的调试和检查。
二、调试过程中的步骤1.光伏电站内部调试a.首先进行内部自检，检查光伏组件、逆变器、变压器等设备的状态。
b.对光伏组件进行暗电流测试，确保其正常工作。
c.逆变器输出功率测试，确保与设计值相符合。
d.对逆变器进行频率测试和功率因数调整。
2.并网调试a.开始时，保持光伏电站与电网隔离，确保安全。
b.将电网的电压和频率调整至光伏电站设计要求的数值。
c.先将光伏电站的并联电流设置为较小值，逐渐增加并联电流。
d.监测电网的电压和频率，确保其稳定在允许范围内。
e.监测光伏电站的输出功率，确保其与逆变器输出功率接近。
f.持续调整并联电流，直到光伏电站的输出功率稳定在设计要求的数值。
三、调试注意事项1.调试过程中必须在专业人员的指导下进行，严格按照操作规程进行操作。
2.调试过程中要时刻监测电压、电流、功率等关键参数，确保指标符合设计和运行要求。
3.注意安全，确保光伏电站与电网隔离，防止人身伤害和设备损坏。
4.调试过程中发现问题要及时处理，确保光伏电站能够正常并网运行。
以上是一种光伏电站并网调试方案，通过合理的准备工作和调试步骤，可以确保光伏电站的可靠运行，并实现与电网的并网。
在实施过程中，还需要根据具体情况进行必要的调整和改进。
最终目标是确保光伏电站的安全、高效运行，为可持续发展做出贡献。
光伏系统调试方案
光伏系统调试方案光伏系统是利用太阳能发电的一种可再生能源发电系统。
为了确保光伏系统的正常运行和高效发电，调试是不可或缺的一项工作。
本文将介绍光伏系统调试的方案和步骤，以确保系统的稳定性和性能。
一、调试前准备在进入光伏系统调试之前，需要进行一系列准备工作，以确保调试的高效进行。
首先，应对光伏系统进行全面的检查，包括组件、逆变器、电池、配电系统等等，确保各个部分的正常工作和连接。
同时，检查系统的接地是否符合要求，确保安全。
其次，检查光伏组件的倾角和朝向是否正确，保证太阳能的最大利用。
最后，了解光伏系统的设计图纸和相关技术参数，为调试做好准备。
二、调试步骤1. 组件验收光伏组件是光伏系统的核心部分，在调试之前需要对组件进行验收。
首先，检查组件的外观是否完好，有无损坏或者缺陷。
然后，使用测试仪器对组件进行电性能测试，包括开路电压、短路电流、最大功率点等等。
通过测试数据的比对，可以了解组件的性能是否符合要求，是否需要更换或修复。
2. 逆变器调试逆变器是光伏系统中将直流电转换为交流电的核心设备。
调试逆变器的目的是确保它能够正常地将直流电转换为交流电，并确保输出电压和频率稳定。
调试逆变器时，首先需要检查逆变器的输入电压和输出电压是否正常。
如果有异常，需要进行相应的调整和修理。
其次，逆变器的频率也需要调整到标准值，确保与电网的频率匹配。
最后，通过连接负载来验证逆变器的输出功率和负载能力，确保能够正常输出电力。
3. 系统性能测试调试光伏系统的最后一步是进行系统性能测试，以确保系统的稳定性和性能。
测试内容包括太阳能辐射测量、系统发电量测量、负载使用情况等等。
通过对这些数据的分析，可以评估光伏系统的性能和效益是否与设计目标一致。
如果有异常情况，可以针对性地进行调整和修复。
三、调试注意事项在进行光伏系统调试时，需要注意一些特殊情况和安全事项，以确保工作的顺利进行。
首先，需要在晴朗的天气条件下进行调试，以确保光伏组件能够正常接收太阳能。
光伏工程调试方案范本
光伏工程调试方案范本一、前期准备工作1. 确定调试时间和地点：根据项目进度和天气情况，确定光伏工程的调试时间和地点。
2. 收集相关资料：收集光伏工程设计、施工图纸、相关设备说明书等资料，以便进行调试操作时参考使用。
3. 组织人员和物资：确定调试人员名单和工具、设备清单，做好准备工作。
二、设备检查和准备1. 检查光伏组件：检查光伏组件的表面是否干净，有无损坏或裂纹，确保组件完好无损。
2. 检查支架系统：检查支架系统是否牢固，接地是否良好，保证支架系统安全可靠。
3. 检查逆变器和配电箱：检查逆变器和配电箱的接线是否正确，保证设备工作正常。
4. 检查电缆和接线：检查电缆和接线的连接是否牢固，电缆是否损坏，保证电气连接良好。
三、光伏组件安装调试1. 安装调试光伏组件：按照设计要求和施工图纸安装光伏组件，保证光伏组件位置正确、支架固定牢固。
2. 连接光伏组件：根据设计要求，正确连接光伏组件的正负极，接好电缆并进行固定。
四、逆变器安装调试1. 安装调试逆变器：根据设计要求和施工图纸安装逆变器，保证逆变器位置正确、安装牢固。
2. 接线调试逆变器：正确接线，根据逆变器说明书进行参数设置和调试，保证逆变器工作正常。
五、并网调试1. 检查电网参数：检查电网的电压、频率等参数是否符合逆变器要求。
2. 并网调试：根据逆变器说明书和电网要求，进行逆变器并网调试，保证系统并网运行正常。
六、系统运行调试1. 系统运行检查：检查光伏系统运行情况，包括光伏组件发电情况、逆变器运行情况等。
2. 系统运行参数设置和调试：根据实际情况，进行系统运行参数设置和调试，保证系统运行正常。
七、安全检查1. 检查电气安全：检查系统接地、漏电保护、过压保护等电气安全设施，确保系统安全可靠。
2. 检查机械安全：检查支架系统、光伏组件等机械安全设施，确保系统安全可靠。
八、调试记录和整改1. 记录调试过程：对光伏系统调试过程进行详细记录，包括问题、解决方法、调试参数设置等。
光伏工程调试方案
光伏工程调试方案一、调试前的准备工作1. 前期准备：（1）明确调试目标和范围：光伏工程调试的目标是确保光伏发电系统能够正常运行，达到预期的发电效果。
范围包括光伏组件、逆变器、配电系统、监控系统等。
（2）准备调试人员和设备：确定参与调试的人员及其分工，确保有足够的调试人员和必要的调试设备。
（3）了解工程资料：熟悉光伏发电系统的工程资料，包括施工图纸、电气图纸、设备技术参数等。
（4）收集系统信息：收集系统安装、调试、维护手册，了解系统的整体结构和调试方法。
2. 现场准备：（1）检查安全设施：确保施工现场的安全设施齐全完好，如安全标志、防护设施等。
（2）检查施工材料：检查光伏组件、逆变器、电缆、接线盒、支架、太阳能跟踪器等施工材料和设备是否齐备，是否符合规范。
（3）清理施工现场：清理施工现场，保持环境整洁，确保调试过程中的安全。
（4）检查电气设施：检查电气设施的接线是否正确、电缆是否完好，确保电气系统能够正常工作。
二、光伏组件调试1. 上电测试：（1）接线检查：检查光伏组件的接线是否正确，是否与逆变器连接。
根据施工图纸和安装手册检查光伏组件与逆变器之间的连接。
（2）设备启动：根据现场情况，先进行小范围的设备启动测试，确认每个光伏组件和逆变器是否正常工作。
（3）电压测试：对每组光伏组件的输出电压进行测试，确保输出电压稳定且符合设计要求。
2. 阴影效应测试：（1）阴影效应查验：在光伏组件上投射一定面积的阴影，观察光伏组件输出的电压变化，检查阴影效应对发电系统的影响。
（2）阴影遮挡分析：对光伏组件的阴影遮挡情况进行分析，优化光伏组件的布局和安装位置，减小阴影对光伏发电系统的影响。
3. 组件参数测试：（1）功率测试：对每个光伏组件的输出功率进行测试，确保光伏组件的实际发电效果和设计要求相符。
（2）温度测试：测量光伏组件的温度，了解光伏组件的温度特性，调整系统工作参数以保证系统的稳定运行。
4. 清洁检查：（1）清洁状况检查：检查光伏组件表面的清洁情况，根据检查结果决定是否需要清洁光伏组件。
光伏系统调试方案
光伏系统调试方案一、引言光伏系统是一种将太阳能转化为可用电能的技术，其在可再生能源领域具有重要的应用价值。
为了确保光伏系统能够正常运行，调试工作不可或缺。
本文将介绍光伏系统的调试方案，以确保系统的高效运行和安全性。
二、调试前准备在进行光伏系统调试之前，需要进行一系列的准备工作。
首先，需要对系统进行全面的安全检查，确保设备无故障和安全隐患。
其次，检查光伏阵列的安装、连线和地线连接是否正确。
此外，还应检查逆变器、组件极性和电缆的连接状态。
三、光伏组件调试步骤1. 温度和光强度检测：在调试之前，需要测量光伏组件的温度和光照强度。
通过记录这些数据，可以评估系统的工作状况。
2. 开路电压和短路电流测量：使用专业测试仪器测量光伏组件的开路电压和短路电流。
这些参数的准确性对于系统的性能评估至关重要。
3. 组件性能最大功率点（MPP）的确定：通过在不同光照条件下改变负载电阻，测量光伏组件功率输出的变化，以确定组件的最大功率点。
这对于系统的优化非常重要。
四、逆变器调试步骤1. 逆变器安装和连接检查：检查逆变器的安装位置，确保逆变器没有暴露在阳光直射下，同时确保逆变器与光伏阵列的连接正确无误。
2. 光伏阵列和逆变器之间的电缆连接：检查电缆的规格、连接的稳定性和接地情况。
确保光伏阵列和逆变器之间的电能传输顺畅。
3. 逆变器状态和运行参数调整：检查逆变器的工作参数，如输出电压、频率和最大功率点跟踪。
根据实际需要对逆变器进行合理的调整。
五、电网连接调试步骤1. 电网连接安全检查：确保光伏系统与电网之间的连接符合相关的安全标准和法规要求。
检查接地电阻、断路器和保护装置的正常工作。
2. 电网运行参数调整：根据电网运行的要求，调整并设置光伏系统的工作参数，以确保系统与电网的稳定连接。
六、调试后工作在完成光伏系统的调试后，应及时记录系统调试的数据和结果，包括组件的电压、电流、功率等参数。
这些数据可以作为光伏系统运行性能的参考指标，供后续的运维和维护使用。
光伏系统调试方案
光伏系统调试方案一、背景介绍光伏系统是一种利用太阳能将光能转换成电能的系统。
为确保光伏系统能够正常运行并发挥最佳性能，需要进行严格的调试。
本文将详细介绍光伏系统调试的方案和步骤，以确保调试过程高效、准确并确保系统的安全运行。
二、调试前的准备工作在进行光伏系统调试之前，需要进行以下准备工作：1. 确认系统组件数量和规格：仔细核实光伏组件、逆变器、电缆和其他相关设备的数量和规格，确保符合设计要求。
2. 确认电气连接：检查光伏组件与逆变器、逆变器与配电系统之间的电气连接是否正确，并确保连接牢固可靠。
3. 检查设备安装完整性：检查光伏组件的安装是否牢固，光伏跟踪器（如果有）是否正常运行，光伏系统是否具有防雷和故障隔离装置。
4. 确认天气条件：调试光伏系统需要良好的天气条件。
确保天气晴朗且太阳充足，以保证光伏组件能够正常接收光能。
三、光伏系统调试步骤1. 系统检查和预调试在进行正式调试之前，进行系统检查和预调试是至关重要的。
确保系统正常工作和电气连接无误。
2. 组件检查检查光伏组件的完整性和性能。
注意检查组件的清洁度，确保光伏组件表面没有灰尘、污垢或其他杂质。
3. 逆变器设置根据实际情况，设置逆变器的工作参数，包括输出功率、频率和电压等。
确保逆变器能够适应不同的光照条件和电网要求。
4. 监测系统设置确保系统的监测系统能够准确记录光伏组件和逆变器的工作状态。
设置监测系统参数，包括输出功率、电压、电流等。
5. 并网调试将光伏系统并网，检查逆变器是否能够正确地将直流电转换为交流电，并正常地注入电网中。
监测并记录系统的输出功率、电压和电流等数据。
6. 故障排除在调试过程中，可能会出现一些问题，如逆变器故障、电气连接问题等。
及时发现并解决这些问题，确保系统的正常运行。
7. 性能评估通过记录和分析光伏系统的输出数据，对系统的性能进行评估。
根据实际情况，优化系统的参数和运行策略，以实现最佳的发电效率。
四、安全注意事项在光伏系统调试过程中需要注意以下安全事项：1. 遵守安全操作规程：严格遵守光伏系统的安全操作规程，确保调试过程中人员的安全。
光伏系统调试方案
光伏系统调试方案为了确保光伏系统能够正常运行且具备良好发电效率，本文将提供一份详细的光伏系统调试方案，以帮助您顺利进行调试工作。
1. 背景介绍光伏系统是一种利用太阳能转化为电能的设备，包括光伏电池板、电池逆变器和其他相关组件。
调试是确保光伏系统能够高效并稳定地工作的关键步骤。
一个合理的调试方案将有助于发现和解决潜在问题，确保系统在运行期间能够最大程度地发挥其性能。
2. 调试准备在开始调试之前，需要明确以下几个关键要素：调试流程、测试工具和设备、安全措施。
确保所有的准备工作都得到了妥善安排和制定。
3. 调试步骤（1）初步检查：在开始正式调试之前，对光伏系统的组件和连接进行初步检查。
确保组件之间的连接牢固，接线正确，并检查电缆是否完好无损。
（2）光伏电池板调试：使用光照强度计或多功能太阳能测试仪对光伏电池板进行测试。
确保光伏电池板工作正常且转化效率高。
（3）逆变器调试：连接逆变器并进行相关设置和参数调整。
使用示波器和电流表等测试工具，确保逆变器输出稳定、纹波小，并与电网保持良好的连接。
（4）电网连接调试：将光伏系统与电网连接，检查电网参数是否满足标准要求，并确保电网连接稳定可靠。
进行功率因素测试和电流平衡测试，确保光伏系统能够在电网并网条件下正常运行。
（5）监控系统调试：如果有监控系统，确保监控系统与光伏系统的连接正常，并对监控系统进行相应的设置和调试。
确保系统运行数据的准确记录和监测。
（6）系统整体性能测试：对整个光伏系统进行综合性能测试，包括发电功率、转化效率、稳定性等指标。
记录测试结果并与预期性能进行对比。
4. 调试问题处理在调试过程中，可能会出现一些问题，如电缆连接松动、逆变器故障等。
对于这些问题，需要及时定位和解决，以确保系统正常工作。
建议在调试过程中记录问题和解决方法，作为日后维护和故障排除的参考。
5. 安全注意事项在进行光伏系统调试时，需要注意以下安全事项：（1）佩戴个人防护装备，如安全帽、护目镜、防护手套等；（2）遵守相关安全操作规程，如不在带电的条件下进行连接和断开电缆；（3）确保工作场所安全，清理杂物和危险品，防止意外发生；（4）严禁单人作业，若需要上高处操作，应使用合适的安全设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光伏项目调试步骤
前期检测工作
电气线路检查
检查每一回路电气连接是否正确，编号是否无误；
检查交直流侧线路是否通畅、相互绝缘情况、有无短路或损伤；集线箱、并网柜等检查
测量一、二次回路的相线间绝缘电阻是否符合要求；
检查集线箱、并网柜内部接线是否正确；
检查逆变器交流和直流接线是否正确；
接地电阻的测试
测量各接地体的接地电阻，箱（柜）体及金属基础等接地可靠。
前期检测工作
直流侧检测
1、检查每个光伏组件开路电压是否正常（施工中进行）；
2、检查集线箱各组串输入输出电压是否正常；
3、检查逆变器输入直流电压是否正常；
4、测量直流正负两侧对地电压是否异常；
交流侧（电网）检测
检测并网交流侧电压、频率等电能质量，判断其是否符合并网条件；
并网调试操作（一次回路）
1. 合上组串线路上熔断器开关（如果有）；
2. 合上集线箱内出线开关；
3. 检查逆变器输入电压，合上逆变器输入开关，接通直流回路，观察逆变器的指示灯状态，如指示为“待机”或“电网失电”且无其它异常指示，则可进入下一步；
4. 合上交流并网侧隔离开关；
5. 如有并网二次控制回路，则将其打到“手动”控制状态；
6. 检查并网反馈端电能基本参数，合上并网柜内输出开关，按下启动控制按钮，接通交流回路；
7. 观察逆变器并网工作状态，如逆变器正常工作，则并网成功，可进入试运行观察期；如不能正常工作，则重新检查线路和逆变器。
二次回路调试
1. 检查二次回路是否通电；
2. 检查指示灯显示是否正常；
3. 检查并网电压和电流显示是否正确；
4. 在手动运行状态下，分别按“启动”和“停止”按钮，观察是否正常动作；
5. 切换电压转换开关，显示是否正常；
6. “自动”和“手动”切换是否正常；
监控系统调试
1. 检查各传感设备接口、通讯线路连接是否正常；
2. 检查数据采集器和各类传感器的电源线是否接好；
3. 检查太阳辐射仪上罩盖是否揭开；
4. 检查逆变器和负载检测电能表的通讯接线是否正确；
5. 启动监控系统，观察各监测数据是否正常，如某些数据不能获取，重启监控系统和该传感设备。
光伏项目试运行
1. 调试时，首先对一台逆变器进行并网操作；
2. 逐一并上其它逆变器，观察启动与工作状态；
3. 启动所有光伏子系统、控制回路、监控系统，观察整个系统运行情况；
4. 记录系统运行数据（如发电量、日运行时间、故障记录、设备温度、气象数据等）；
5. 试运行十五天，作全面数据记录，用作分析和工程资料存档。
一、并网准备
1、逆变器检查
1）检查，确保直流配电柜及交流配电柜断路器均处于OFF位置；
2）检查逆变器是否已按照用户手册、设计图纸、安装要求等安装完毕；
3）检查确认机器内所有螺钉、线缆、接插件连接牢固，器件（如吸收电容、软启动电阻等），无松动、损坏；
4）检查防雷器、熔断器完好、无损坏；
5）检查确认逆变器直流断路器、交流断路器动作是否灵活，正确；
6）检查确认DC连接线缆极性正确，端子连接牢固；
7）检查AC电缆连接，电压等级、相序正确，端子连接牢固；（电网接入系统，对于多台500KTL连接，要禁止多台逆变器直接并联，可通过各自的输出变压器隔离或双分裂及多分裂变压器隔离；另其输出变压器N点不可接地）8）检查所有连接线端有无绝缘损坏、断线等现象，用绝缘电阻测试仪，检查线缆对地绝缘阻值，确保绝缘良好；
9）检查机器内设备设置是否正确；
10）以上检查确认没有问题后，对逆变器临时外接控制电源，检查确认逆变器液晶参数是否正确，检验安全门开关、紧急停机开关状态是否有效；模拟设置温度参数，检查冷却风机是否有效（检查完成后，参数设置要改回到出厂设置状态）；
11）确认检查后，除去逆变器检查时临时连接的控制电源，置逆变器断路器于OFF状态；
2、周边设备的检查电池组件、汇流箱、直流配电柜、交流配电柜、电网接入系统，请按照其调试规范进行检查确认。
二、并网步骤
在并网准备工作完毕，并确认无误后，可开始进行并网调试；
1）合上逆变器电网侧前端空开，用示波器或电能质量分析仪测量网侧电压和频率是否满足逆变器并网要求。
并观察液晶显示与测量值是否一致（如不一致，且误差较大，则需核对参数设置是否与所要求的参数一致，如两者不一致，则修改参数设置，比较测量值与显示值的一致性；如两者一致，而显示值与实测值误差较大，则需重新定标处理）。
2）在电网电压、频率均满足并网要求的情况下，任意合上一至两路太阳能汇流箱直接空开，并合上相应的直流配电柜空开及逆变器空开，观察逆变器状态；测量直流电压值与液晶显示值是否一致（如不一致，且误差较大，则需核对参数设置是否与所要求的参数一致，如两者不一致，则修改参数设置，比较测量值与显示值的一致性；如两者一致，而显示值与实测值误差较大，则需重新定标处理）。
3）交流、直流均满足并网运行条件，且逆变器无任何异常，可以点击触摸屏上“运行”图标并确定，启动逆变器并网运行，并检测直流电流、交流输出电流，比较测量值与液晶显示值是否一致；测量三相输出电流波形是否正常，机器运行是否正常。
注意：如果在试运行过程中，听到异响或发现逆变器有异常，可通过液晶上停机按钮或前门上紧急停机按扭停止机器运行。
4）机器正常运行后，可在此功率状态下，验证功率限制、启停机、紧急停机、安全门开关等功能；
5）以上功能均验证完成并无问题后，逐步增加直流输入功率（可考虑分别增加到10%、25%、50%、75%、100%功率点）（通过合汇流箱与直流配电柜的断路器并改变逆变器输出功率限幅值来调整逆变器运行功率），试运行逆变器，并检验各功率点运行时的电能质量（PF值，THD值、三相平衡等）。
6）以上各功率点运行均符合要求后，初步试运行调试完毕。
