施工图审核标准

施工图审核校对标准一、总平面图校对1、是否标注了0.000处的绝对标高2、是否表示了外轮廓的轴线和总尺寸3、是否表示了楼层数4、是否标识了与主要道路及红线的关系5、是否布置了道路和绿化6、是否列出了经济技术指标：总用地面积、总建筑面积、停车位数目（办公楼组要写该项）、建筑密度、容积率、绿化率（要求做到35%-50%，没做到要调整绿地面积）7、建筑周维设置环形消防车道，款大于等于4米。

转弯处倒角半径12米。

8、线型：一组粗线（外）及一道细线表示建筑轮廓，若有局部层数不同用细线表示其投影线，局部突出屋顶的楼梯间不呀画投影。

二、楼层平面图校对（各层房间不需要布置家具，但卫生间要布置洁具）。

1、每层轴网是否一致？上一楼层轴网线编号与下一楼层轴网编号要一直，因为柱子是自上而下要对齐的，每层的柱网要一样，除非顶层有抽柱的情况。

2、楼层地面标高是否标注？有水的外走廊、门廊、浴室、卫生间、开水房、消毒室等房间地面是否比相应楼层地面降低了0.01-0.03M？同时在标高变化的门槛处是否画了投影线？3、三道尺寸线是否等间距？（100-70MM），标注文字是否统一字体和字高？4、门窗是否编号，门是否按洞口尺寸、开启方式及构造不同而采用不同编号？5、柱外皮是否与走道处外皮齐平？装修后从走道一般应看不到柱，保证走道疏散宽度。

6、疏散门的开启方向是否朝人流方向开启，门洞宽度超过1.2米时按照每扇0.6-0.9M的宽度分扇开启（尤其是大门处）。

7、楼梯间是否有跑向标注？首层上半跑，中间层上半跑，下一跑半，顶层下两跑。

中间平台是否有标高标注？楼梯尺寸是否在平面图和剖面图上表达全面？8、一层平面图上好是否有散水表达？室外地坪标高，出入口处是否设置台阶或坡道？斜道坡度标识，剖示符是否表达正确的剖示位置和方向？请与剖面图仔细对照投影。

一层平面图上是否有指北针表示？9、房间名称标注文字是否同一字体和字高？10、卫生间等有水的房间是否有地漏？地面坡向有表达么？卫生间卫生设备是否满足使用人数的要求？分隔尺寸是否标注？11、公共建筑最小门洞宽1M，使用面积大和使用人数多及有大型设备进出的们要按规范要求设计宽度，们也应分扇开启。

施工图内审质量评价标准

施工图内审意见评判标准一.目的：施工图内审（自校、校对、审核）意见的数量及内容是我院内部对各专业设计质量的评判标准，为全面提高设计质量，强化设计人员对图纸自校及校对的重视，通过对图纸内审的管理，明确自校及校对质量评价标准，特制订此措施。

二.具体内容：L所有项目图纸提交校对前，设计人员应对图纸认真进行自校，保证在自己能力范围的问题全部解决，对自己提校对的图纸负责；2.所有项目图纸提交审核前应认真校对，发现图纸中的错、漏、碰、缺及不符合统一技术措施的问题，监督设计人对校对问题全部修改并验证完成；设计人和校对人对所提供审核的图纸负责；3.审核人收到图纸后应提出专业间的错漏碰缺，强条，功能性问题，监督设计人对审核问题全部修改并验证完成；三.奖励处罚措施：L根据校对意见条数针对每个楼座设计人进行评价，建筑结构不大于10条，设备电气不大于3条时，判定为合格的设计人；建筑结构10~20条，设备电气3'7 条时，判定为基本合格设计人；建筑结构大于20条，设备电气大于7条时，判定为不合格设计人；2.根据审核意见条数针对每个楼座校对人进行评价，建筑结构不大于10条，设备电气不大于3条时，判定为合格的校对人；建筑结构10~20条，设备电气3~7 条时，判定为基本合格校对人；建筑结构大于20条，设备电气大于7条时，判定为不合格校对人；3.对于校对审核意见中提出的建议性意见及沟通后不需要修改的意见，不参与以上条数统计；4.具体措施：4.1.项目校审完成后，由各专业负责人汇总校对审核意见条数，对于合格的设计人及校对人，发放100%奖金;对于基本合格的设计人及校对人发放95%的奖金; 对于不合格的设计人及校对人发放90%奖金；4. 2.项目校审完成后，由各专业负责人与总工共同协商综合考虑校对审核意见条数及所设计楼座难易程度，从本专业合格设计人及校对人中选取前三名作为优秀设计人和校对人进行奖励。

施工图审查标准

施工图审查标准施工图审查是建筑工程中非常重要的一环，它直接关系到工程的质量和安全。

因此，对施工图的审查标准必须要有清晰的认识和理解，以确保工程的顺利进行和质量的保障。

下面，我们将从施工图审查的内容、要求和流程等方面进行详细的介绍。

首先，施工图审查的内容主要包括建筑结构、给排水、电气、暖通空调等方面。

在审查建筑结构时，需要关注结构的稳定性、承载能力和防抗震等方面；在审查给排水方面，要注意管道布局、施工材料和排水设施等；在审查电气方面，要重点关注线路布置、用电安全和配电箱等；在审查暖通空调方面，要关注通风系统、空调设备和管道布局等。

总的来说，施工图审查的内容非常广泛，需要综合考虑各个方面的因素。

其次，施工图审查的要求非常严格，需要符合国家相关的法律法规和标准规范。

在审查建筑结构时，需要符合《建筑抗震设计规范》等相关标准；在审查给排水方面，需要符合《建筑给水排水设计规范》等相关标准；在审查电气方面，需要符合《建筑电气设计规范》等相关标准；在审查暖通空调方面，需要符合《建筑暖通空调设计规范》等相关标准。

同时，施工图的绘制要清晰、准确，标注要规范、完整，符合相关的技术要求。

最后，施工图审查的流程一般包括初审、复审和终审。

初审是指初次审查施工图，主要是对施工图的完整性和合规性进行初步审查；复审是指在初审通过之后，对施工图的细节进行再次审查，确保施工图的质量和安全性；终审是指在施工前的最后一次审查，对施工图的各项内容进行最终确认，确保施工图的合格性。

整个审查流程需要各个环节的严格把控，确保施工图的质量和安全性。

综上所述，施工图审查标准是建筑工程中非常重要的一环，需要我们对其内容、要求和流程有清晰的认识和理解。

只有严格按照相关的法律法规和标准规范进行审查，才能确保工程的质量和安全。

希望各位建筑工程从业者能够重视施工图审查，做好每一个细节，确保工程的顺利进行和质量的保障。

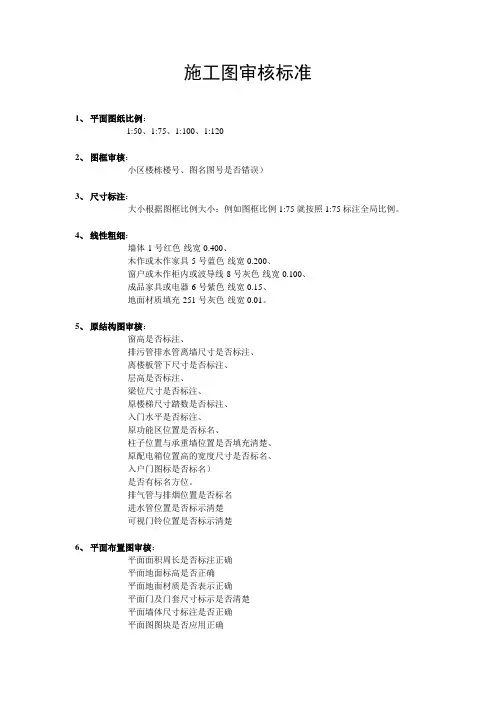

施工图审核标准

施工图审核标准1、平面图纸比例：1:50、1:75、1:100、1:1202、图框审核：小区楼栋楼号、图名图号是否错误）3、尺寸标注：大小根据图框比例大小：例如图框比例1:75就按照1:75标注全局比例。

4、线性粗细：墙体-1号红色-线宽0.400、木作或木作家具-5号蓝色-线宽0.200、窗户或木作柜内或波导线-8号灰色-线宽0.100、成品家具或电器-6号紫色-线宽0.15、地面材质填充-251号灰色-线宽0.01。

5、原结构图审核：窗高是否标注、排污管排水管离墙尺寸是否标注、离楼板管下尺寸是否标注、层高是否标注、梁位尺寸是否标注、原楼梯尺寸踏数是否标注、入门水平是否标注、原功能区位置是否标名、柱子位置与承重墙位置是否填充清楚、原配电箱位置高的宽度尺寸是否标名、入户门图标是否标名）是否有标名方位。

排气管与排烟位置是否标名进水管位置是否标示清楚可视门铃位置是否标示清楚6、平面布置图审核：平面面积周长是否标注正确平面地面标高是否正确平面地面材质是否表示正确平面门及门套尺寸标示是否清楚平面墙体尺寸标注是否正确平面图图块是否应用正确平面包管多少是否体现平面功能是否标示正确（客厅、餐厅、厨房、公卫、私卫、书房、小孩房、长辈房、客房、休闲棋牌室、健身房、视听室、储藏间、更衣室、主卧室、生活阳台、休闲阳台等等。

设计时公共部分、卧室、厨房、卫生间通风效果是否考虑设计时公共部分、卧室、厨房、卫生间采光效果是否考虑设计时卧室、厨房风水是否有考虑（比如：三门相同、卧室梁位压床、厨房灶位置是否冲门或与卫生间马桶位置相冲等等。

）设计时卫生间马桶移位是否合理，有否标名抬高。

墙体贴砖或贴板材厚度与卫生间贴砖厚度是否标示楼梯踏数与层高是否标名正确。

7、拆墙示意图拆墙或拆除楼梯窗户门门洞虚线标示-6号紫色-线宽0.15拆墙尺寸是不是表示清楚（标注大小根据图框比例大小：例如图框比例1:75就按照1:75标注全局比例）。

8、新砌墙体定位图新墙体或新倒楼梯窗户门门洞实线标示-2号黄色-线宽0.07新墙体或新倒楼梯窗户门门洞内填充虚线-251号灰色-线宽0.01新墙体或新倒楼梯窗户门门洞尺寸是否标名清楚新砌门门洞高度及新砌墙体是否标示清楚包管尺寸是否标名清楚卫生间马桶移位抬高填充虚线-251号灰色-线宽0.01抬高尺寸是否标名新墙体或新倒楼梯窗户门门洞尺寸是不是表示清楚（标注大小根据图框比例大小：例如图框比例1:75就按照1:75标注全局比例）。

(建筑工程标准法规)施工图审核标准完全版

主人房厕所开间m
合理
欠合理
2．装修设计，家具及设备布置
□合理
□欠合理
1．家具布置图是否合理
2．各类电器布置：空调、冰箱、洗衣机、油烟机、热水器、消毒柜等位置是否合理。
3．各类开关、插座、户内强弱电箱布置是否合理。
4．各类上下水管线、燃气管、燃气表、水表布置是否合理。
5．各类空调孔、燃气直排孔、卫生间排气孔布置是否合理，与室外各类管线是否冲突。
3．综合管线
□合理
□不合理
1．供配电管线位置是否影响楼盘的开发进度。
2．排污管线位置是否影响楼盘的开发进度。
2．化粪池的位置是否影响楼盘的开发进度；是否隐蔽及便于清运。
三、单体设计
1．建筑类别
□商住
□住宅
□公建
建筑总层数层，裙楼层。
主楼层，裙楼及结构转换层层高，地下层。
建筑总高度m，建筑耐火等级级。
建筑防水等级级，抗震设计烈度度。
四、单体设计（住宅部分）
1．平面设计
□合理
□欠合理
1．标准层户型类型及每套面积：
户型
套内面积
房数
厅数
合理
不合理，主要的问题是
建筑面积
营销定位面积
实用率
2．首层大堂建筑面积m2，净高m
2．主要功能空间尺寸（净空）
□合理
□欠合理
户型
厨房平面尺寸(长X宽)
客厅开间m
主人房开间m
□合理
□欠合理；若不合理主要的问题是
1．卫生间坡度度。
2．卫生间□是□否设沉箱。
2．卫生设备的设置是否合理？
□合理
□欠合理；若不合理主要的问题是
1．淋浴间宽度mm
2．座厕位宽度mm

施工图审查标准

施工图审查标准
施工图审查是建筑工程中非常重要的一环，它直接关系到工程的质量和安全。

因此，制定合理的施工图审查标准对于保障工程质量至关重要。

下面将从施工图审查的基本原则、内容要点和注意事项等方面进行详细介绍。

首先，施工图审查的基本原则包括合理性、科学性、规范性和实用性。

合理性是指施工图应符合工程设计要求，科学性是指施工图应符合工程技术规范，规范性是指施工图应符合国家相关标准，实用性是指施工图应具备实际施工操作性。

基于这些原则，施工图审查标准应当具备全面性、针对性、可操作性和实效性。

其次，施工图审查的内容要点主要包括结构设计、建筑设计、给排水设计、电气设计、暖通设计等方面。

在结构设计方面，需要审查结构的稳定性、承载力、抗震性等情况；在建筑设计方面，需要审查建筑的布局、立面、材料等情况；在给排水设计方面，需要审查给水、排水、消防水等系统的设计；在电气设计方面，需要审查供配电系统、照明系统、弱电系统等设计；在暖通设计方面，需要审查供暖系统、通风系统、空调系统等设计。

最后，施工图审查时需要注意的事项包括审查人员应具备相关资质和经验，审查应严格按照相关规定进行，审查意见应当具备合理性和可操作性，审查结果应当及时反馈给设计单位并进行整改跟踪。

此外，还需要重点关注施工图的合理性、可行性和安全性，确保施工图符合国家相关标准和规范要求。

综上所述，施工图审查标准是建筑工程中不可或缺的一部分，它直接关系到工程的质量和安全。

因此，制定合理的施工图审查标准对于保障工程质量至关重要。

希望各相关单位和人员能够严格按照施工图审查标准进行操作，确保工程质量和安全。

建筑业施工图纸审核规范

建筑业施工图纸审核规范一、审核的基本原则1、合法性审核施工图纸是否符合国家和地方的法律法规、规范标准以及相关政策要求。

确保图纸的设计和施工方案在法律允许的范围内，不存在违法违规的情况。

2、完整性检查施工图纸是否包含了项目所需的全部内容，如建筑、结构、给排水、电气、暖通等各个专业的图纸，以及图纸的目录、说明、图例等。

3、准确性核实图纸中的尺寸标注、标高、坐标等数据是否准确无误，建筑构件的布置、连接方式是否合理，材料的选用是否恰当等。

4、协调性审查不同专业之间的图纸是否相互协调，不存在冲突和矛盾的地方。

例如，建筑图与结构图在墙体位置、洞口尺寸等方面是否一致；给排水图与电气图在管道和线路的走向、交叉等方面是否配合得当。

5、可操作性评估施工图纸中的设计方案在实际施工中是否具有可操作性，施工工艺和方法是否合理，是否考虑了施工的难度和安全因素。

二、审核的主要内容1、建筑专业（1）建筑的功能布局是否满足使用要求，房间的面积、高度、朝向等是否合理。

（2）建筑的外立面设计是否美观、协调，符合规划和城市景观的要求。

（3）墙体、门窗、楼梯、电梯等建筑构件的设置是否符合规范，尺寸是否合适。

（4）防火分区、疏散通道、安全出口等消防设计是否符合消防规范的要求。

2、结构专业（1）结构体系的选择是否合理，能否满足建筑的承载要求和抗震要求。

（2）基础的设计是否安全可靠，是否考虑了地质条件和周边环境的影响。

（3）梁、柱、板等结构构件的尺寸、配筋是否准确，连接方式是否可靠。

（4）结构的变形缝、后浇带等设置是否合理。

3、给排水专业（1）给排水系统的设计是否满足水量、水压的要求，管道的管径、坡度是否合适。

（2）卫生器具、消火栓、喷头等设备的布置是否合理，是否符合规范要求。

（3）给排水管道与建筑结构、电气等专业的交叉是否协调。

（4）污水处理、雨水排放等设计是否符合环保要求。

4、电气专业（1）电气系统的负荷计算是否准确，供电方案是否可靠。

（2）照明、插座、配电箱等电气设备的布置是否合理，线路的走向是否安全。

施工图纸审核规范

品牌装修图纸审核范围0：品牌施工装修图纸。

效果图，平面尺寸图，天花灯具图，电路图，地板图、立面/切面图（含材料说明）1：装修档次及风格。

品牌会根据商场的级别与市场地位给出不同的装修级别及风格，我方在审核图纸中要考虑品牌是否依照我司的定位及要求给出相应的装修档次，并与品牌一级店铺装修做出相应对比，保证我司柜位装修的形象。

2：柜位尺寸。

我方必须有柜位准确的尺寸，便于与品牌方复核的尺寸进行对比，对有差异的部分进一步进行现场核对。

3：道具高度。

根据我司各楼层的品牌定位，不同楼层或不同业种高柜及中岛道具高度各不相同：如二楼服装柜位高柜限高2700mm（如A/J2400mm）；女鞋区高柜标高2400mm；中岛配饰区高柜1800mm，玻璃柜中岛限制于1200—1350mm。

另如一楼部分精品柜位道具高至天花顶部，可根据各楼层统一的柜位高度规范进行审核。

4：隔墙及地板退缩。

我商场为增强动线视觉宽度及柜与柜之间的通透性，会根据不同位置及不同业种对柜位之间的隔墙进行退缩，如二楼A/J与7 FAM之间隔墙退缩2400mm，商场地板滚边800mm；鞋区边厅柜与柜之间隔墙退缩800mm，地板滚边800mm。

5：公共造型。

各楼层动线两侧柜与柜之间隔墙前端或柱体面会设置公共造型，在审核图纸中应考虑柜位道具与造型的衔接。

禁止品牌挪动或修改商场公共造型。

6：电量要求。

根据不同的业种及品牌性，品牌可使用的电量不同：如精品为75W/平方；服装边厅50W/平方；中岛柜位35W/平方；中岛配饰玻璃柜50W/平方。

7：天花要求。

A：根据商场的整体装修风格，会设定是否允许品牌设计吊楣（门楣）。

B：品牌需设计柜位天花灯具图供我方审核，应考虑品牌灯具与我司的天花灯具、出风口、喷淋、感烟报警器等是否重叠或接近天花上的消防设施、灯具品牌是否符合我司要求。

（灯具及电线等要求参考《丹尼斯百货装修施工规范修订版》）C：我司装修规范要求：不允许使用轨道灯。

D：另中岛一般不允许品牌在天花加灯，如需要须向公司特殊报批。

工程施工图审查规定

工程施工图审查规定一、总则为规范工程施工图审查工作，提高施工质量和安全水平，保障工程建设的质量和安全，特制定本规定。

二、审查范围1. 工程施工图审查范围包括建筑、结构、给排水、电气、暖通、消防等相关专业图纸。

2. 工程施工图审查应当遵循设计文件、国家标准、行业标准和工程现场实际情况。

3. 工程施工图审查应当重点关注工程的安全性、可行性和标准符合性。

三、审查内容1. 工程结构是否符合相关标准和规范，包括承载能力、抗震性、使用功能等方面。

2. 给排水系统设计是否科学合理，包括排水坡度、管道尺寸、排水量等方面。

3. 电气设计是否符合相关标准，包括电气线路布置、用电负载、保护措施等方面。

4. 暖通系统是否满足建筑使用需求，包括采暖、通风、空调等方面。

5. 消防系统设计是否符合相关规定，包括消防水源、消防设备、疏散通道等方面。

6. 其他涉及安全性、可行性和标准符合性的内容。

四、审查程序1. 提交审查：工程施工图应由施工单位提交给审查机构进行审查。

2. 审查登记：审查机构应当对提交的工程施工图进行登记，并确定审查负责人。

3. 分工审查：审查机构应当根据工程施工图的专业和范围分配审查人员，进行分工审查。

4. 审查反馈：审查机构应当及时向施工单位反馈审查意见，并要求施工单位进行整改。

5. 审查确认：施工单位应当根据审查意见进行整改，并将整改后的工程施工图重新提交给审查机构进行确认。

6. 审查确认：审查机构对整改后的工程施工图进行确认，并签字盖章。

7. 退回重审：如果工程施工图的审查意见未得到采纳，审查机构可以将工程施工图退回重审。

五、审查机构1. 工程施工图审查应当由具有相应资质和能力的审查机构进行。

2. 审查机构应当严格执行国家标准、规范和相关政策，确保审查结果的科学、客观和公正。

3. 审查机构应当建立健全内部管理制度和质量管理体系，确保审查工作的质量。

4. 审查机构应当不得利用审查权为他人谋取不正当利益，确保审查工作的廉洁和公正。

(完整版)施工图审查主要内容及注意事项

施工图审查主要内容及注意事项一、甲方工程师看图的重点是什么？甲方看图的重点是控制影响产品使用功能方面的问题和产品交付后客户使用心理方面的问题。

国家规范是我们的底限，至少不低于国家规范和标准的要求，从合约上不给公司造成麻烦。

更高一个层面的要求是从客户使用心理方面出发，虽然满足规范，但是否能够满足一个高档住宅客户的使用需求，需要换位思考，如果我是业主，我对这个部位的设计会怎么看，我会不会骂设计或骂开发商。

甲方工程师是信息的最全面掌握者，为什么？因为，我们要求甲方工程师既要站在开发商的立场上想问题――成本、进度、质量；又要站在消费者的立场上想问题――安全、适用、舒适；而且还要站在施工单位的立场上想问题――施工方便、快捷、省钱。

只有甲方工程师才最清楚自己需要什么样的产品，施工和设计都不会彻底了解。

我们目前的施工方最关心的是图纸清楚、修改少，可照图施工，至于使用功能和客户心理绝不过多考虑；而目前设计方最多能够把施工图做到八、九成的深度，对于细节的实施经常是达不到要求的，“画得出来的东西不一定做得出来”。

哪些是功能方面的问题呢？1、防水方式和作法，大的部位会涉及地下室底板、挡墙、厨房、卫生间、露台、阳台、屋面，细节还会有穿墙导管处的防水处理和构造、出屋面烟囱管道的泛水处理和防水施工细节、斜屋面上墙体根部的泛水处理、斜屋面天窗的节点处理等。

2、厨房排烟，卫生间排气的方式和路径，处理不当可能会影响室内精装和外立面效果，比如明卫生间排气如能改侧排，室内管井的尺寸就有减小的可能，客户在装修卫生间时更便于发挥和布置。

3、楼梯平台及梯段净高对使用的影响，仔细阅读强规的要求。

4、门窗开启方式和方向，门窗执手设置高度对使用的影响。

5、门窗洞口结构、保温、铝合金门窗安装大样，窗的节点，门的节点必须明确。

6、楼梯梯步高宽，楼梯、室内外过道的净宽，仔细阅读住宅设计规范，底限是尺度是多少，舒适尺度是多少在审图前都应该清楚地知道。

7、露、阳台的排水功能，这块因为与建筑立面关系很大，一般由土建工程师来控制，暖通工程师作技术支持。

施工图纸审核及绘制标准

符号对应
不同符号应对应不同内容，避免混淆。
03 施工图纸常见问题及处理
常见问题
图纸内容不完整
图纸可能缺少必要的信息，如尺寸、材料、工艺等。
图纸表达不清
图纸的线条、符号、文字等表达方式可能不清晰或混乱。
图纸错误
图纸中可能存在计算错误、比例错误、标注错误等问题。
图纸与实际不符
图纸可能未考虑到现场实际情况，导致无法实施。
案例二：某商业中心施工图纸绘制
总结词
创新设计，注重实用
详细描述
在某商业中心的施工图纸绘制过程中，设计人员采用了创新的设计理念，注重实用性和美观性的结合。例如，在商业中心的入口处，设计人员采用了一些新颖的元素，如LED 灯光、特色雕塑等，既增加了商业中心的吸引力，又提高了其辨识度。同时，设计人员
还充分考虑了商业中心的实用性和功能性，以满足商业中心运营的需求。
、A2、A3等。
线条粗细
图纸上的线条粗细应符合规定，不同线型应清晰区分，常用的有实线、虚线、点划线等。
字体大小
图纸上的文字、数字、字母等应按规定大小书写，易于辨识。
比例尺
图纸上的比例尺应准确，标注清楚，以便于施工时按比例进
行。
尺寸标注
01
02
03
04
尺寸线
尺寸线应清晰、准确，标注在所需位置。
优化设计方案
通过审核，可以对图纸中的设计进行评估和优化，提高施工效率和质量，同时降低施工成本。
保障施工安全
对图纸进行审核可以及时发现可能存在的安全隐患，避免因设计缺陷导致的安全事故。
审核流程
初步审查
详细审查
对图纸的完整性、格式和基本内容进行初步审查，确保图纸没有明显的错误或遗漏。

施工图审查标准

施工图审查标准施工图审查是建筑工程管理中非常重要的一环，其质量直接关系到工程的实施和后期的使用效果。

因此，对施工图的审查标准必须严格把关，确保施工图的合理性和可行性。

首先，施工图的审查应当注重图纸的完整性和准确性。

施工图应当包括建筑平面图、立面图、剖面图、结构图、设备图、管道图等各个方面的内容，确保各个专业的图纸齐全。

并且，图纸上的尺寸、标注、符号等应当准确清晰，避免出现模糊、混淆的情况。

其次，施工图的审查还需要关注设计的合理性和规范性。

建筑工程施工图应当符合相关的国家标准和规范，包括建筑设计规范、结构设计规范、给排水设计规范等。

审查人员需要对施工图中的设计参数、材料规格、施工工艺等进行全面检查，确保其符合相关的规范要求。

另外，施工图的审查还需要考虑施工的可行性和安全性。

审查人员需要对施工图中的工序安排、施工工艺、安全防护等进行细致审核，确保施工过程中能够顺利进行，并且保障施工人员的安全。

此外，施工图的审查还需要关注施工图的一致性和协调性。

建筑工程施工图中各个专业的图纸应当相互协调一致，避免出现冲突和矛盾。

审查人员需要对各个专业的图纸进行综合比对，确保各个专业之间的协调一致性。

最后，施工图的审查还需要关注施工图的变更和备案管理。

在审查过程中，如发现施工图需要进行变更，应当按照相关的程序和规定进行，确保变更后的施工图符合相关的要求。

并且，审查人员还需要对施工图进行备案管理，确保施工图的版本清晰明确，避免出现混乱和错误。

总之，施工图审查标准是建筑工程管理中非常重要的一环，其严谨性和全面性直接关系到工程的质量和安全。

只有严格按照相关的标准和规范进行审查，才能够确保施工图的合理性和可行性，保障工程的顺利实施和后期的使用效果。

施工图纸评审工作规程完整

施工图纸评审工作制度1 目的通过对施工图的审核、评审，提高施工图设计的质量，减少施工图设计的错、碰、漏，使设计深度能满足施工要求。

2 适用围适用于公司各项目施工图设计阶段的管理工作。

3 职责3.1项目公司负责组织施工图评审、施工图会审及设计交底工作，并就评审中发现的问题与设计沟通。

3.2公司工程部负责管理各项目公司施工图设计阶段专项评审。

3.3公司本钱稽核部、材料设备部负责协助各相关专业的施工图评审。

4 工作程序4.1项目公司负责组织项目公司部对施工图进展评审，必要时邀请公司相关部门参加，填写《图纸评审记录表》。

评审应侧重于功能性、经济性及设计成果对设计合同、设计任务书、规及强制性条文的符合性。

项目公司也可根据施工图设计结果，聘请专家对工程的合理性、经济性进展重点审核。

4.2项目公司工程处组织施工、监理单位对施工图进展审核，填写《图纸评审记录表》。

审核重点是设计深度的符合性、准确性、各专业设计的协调性，有无矛盾、施工可行性。

4.3项目公司工程处在开工前应组织设计、施工、监理单位参加的图纸会审与设计交底会议。

在图纸会审前一周项目公司工程处将《图纸评审记录表》交设计单位。

通过图纸会审，项目公司工程处、设计单位、监理单位协商确定存在的图纸和各种技术问题的解决方案，并形成纪要。

4.4图纸会审纪要是设计图纸必要的补充和修正，应确保文字清晰、表达正确、措辞严谨。

会审纪要由参与各方确认后发放，并随施工图一起存档。

4.5施工图审核的主要容外标高是否正确、合理。

满足要求。

要求，场地外管线接入点的位置、标高是否正确。

审查建筑设计是否满足规和国家强制性条文的要求，和其他专业设计是否协调，有无冲突。

防火、防水、防潮、节能、无障碍设计是否符合规及当地的相关要求。

审查建筑设计是否和方案设计统一，建筑立面效果是否满足要求。

建筑总说明是否齐全准确，外装饰做法说明是否适用。

审查新材料、新技术的运用是否合理，建筑造型、构造的作法是否完整、可行、合理。

施工图审核标准-建筑

一.建筑施工图封面标准封面：1．注明工程名称及楼栋号2．主要设计人员签章其中工程主持人需加盖一级注册建筑师章，结构专业负责人需加盖一级注册结构师章，同时注册章应在注册有效期内。

3．设计单位名称、资质编号（应与设计合同中相符）4．总建筑面积（地上、地下）及子项建筑面积（准确计算），出图日期。

5．出图章与节能章等（应在有效期内）。

目录：1．图纸内容有序排列，注明图纸规格与编号，区分好重复与不重复使用的图纸。

2．应注明所选用的工程做法图集。

二.图纸说明及工程做法表设计说明：1．说明项目组成，设计范围。

2．简要的工程概述，包括建筑名称、地点、总建筑面积、单体建筑面积、首层占地面积、结构形式、层数、建筑高度（檐口高度）、建筑层数、设计使用年限、防火设计建筑分类、防火分区、耐火等级、人防工程防护等级、屋面防水等级、地下室防水等级、抗震设防烈度、按几步节能设计等。

3．应说明工程设计依据。

3.1国家现行有关设计规范；3.2有关部门批准文件名称、文号；3.3现状地形图；3.4地质勘察报告；3.5甲方提供的《施工图设计任务书》和《施工图设计指导书》；3.6相应的工程做法图集；3.7甲方提供的其他设计资料4．主要的技术经济指标：能反映建筑规模的相关指标，如占地面积，使用面积，阳台面积等指标。

5．高程系统应说明单体首层室内设计标高相当于大沽标高为多少（相对标高）。

6．数据单位说明。

7．砌体及钢筋混凝土工程说明：7.1.简要说明砌体性能指标，若外墙采用外保温，还需具体指出保温材料的名称、导热系数值，并说明施工注意事项。

7.2.说明墙身防潮层做法；首层厨房、卫生间墙体及错层处的防潮做法；勒脚、散水、台阶、坡道等做法应有相关说明。

7.3.墙体、钢筋混凝土工程的留孔留洞应注明孔洞尺寸定位以建筑图为准；对封堵方式予以说明，同时注明须做闭水试验。

7.4.凡在结构构件中（如梁、板、挑檐等）用于安装建筑配件的预埋件均在结构专业图纸中表示。

施工图审查标准

施工图审查标准施工图审查是建筑工程中非常重要的环节，其目的是确保施工图纸的合理性、准确性和可行性，从而保障工程质量和安全。

在进行施工图审查时，需要遵循一定的标准和要求，以确保审查工作的科学性和规范性。

下面将就施工图审查标准进行详细介绍。

首先，施工图审查应当遵循国家相关法律法规和规范标准，包括建筑工程施工图设计文件审查暂行规定、建筑工程施工图审查规程等文件的规定。

这些文件对施工图的编制、审查程序、审查内容等方面都有详细的规定，审查人员应当严格按照这些规定进行工作，确保审查工作的合法性和规范性。

其次，施工图审查应当注重细节，对施工图纸的各个方面进行全面、细致的审查。

包括但不限于结构设计、建筑设计、给排水设计、电气设计等各个专业的设计图纸，审查人员应当对每一份图纸进行逐一审查，确保其设计合理、符合要求。

另外，施工图审查还应当注重实际情况的考量，审查人员应当结合工程实际情况，对施工图纸的可行性进行评估。

在审查过程中，应当考虑到施工现场的实际情况，对施工图纸的合理性进行评估，确保其在实际施工中能够得到有效实施。

此外，施工图审查还应当注重与相关方的沟通和协调。

在审查过程中，审查人员应当与设计单位、施工单位等相关方进行充分的沟通和协调，及时解决审查中出现的问题和疑点，确保审查工作的顺利进行。

最后，施工图审查还应当注重审查记录的完整和准确。

审查人员应当对审查过程中的各项工作进行详细记录，包括审查意见、问题反馈、沟通协调情况等，确保审查记录的完整和准确，为后续工作提供可靠的依据。

综上所述，施工图审查是建筑工程中不可或缺的环节，其标准和要求直接关系到工程质量和安全。

在进行施工图审查时，应当严格遵循相关法律法规和规范标准，注重细节、考虑实际情况、与相关方沟通协调，并确保审查记录的完整和准确。

只有这样，才能够保证施工图审查工作的科学性和规范性，为工程的顺利实施奠定坚实的基础。

建筑工程施工图审查标准

建筑工程施工图审查标准随着城市化进程的加快，建筑工程的规模和数量也在不断增加。

而建筑工程的施工图是保证工程质量和安全的重要环节之一。

为了确保施工图的准确性和合规性，施工图审查标准被广泛应用。

本文将探讨建筑工程施工图审查标准的重要性以及相关要点。

一、施工图审查标准的重要性施工图是建筑工程的设计成果，是建筑师和工程师将设计理念转化为实际施工的桥梁。

施工图的准确性和合规性直接关系到工程的质量和安全。

因此，施工图审查标准的制定和执行至关重要。

1. 确保工程质量施工图审查标准能够规范工程设计，避免设计错误和瑕疵。

通过审查施工图，可以及时发现并纠正设计中的问题，确保工程质量达到预期标准。

同时，审查标准还能提供一些规范和指导，帮助设计师和工程师在设计过程中遵循正确的原则和方法。

2. 保障工程安全建筑工程的安全性是至关重要的。

施工图审查标准能够确保工程设计符合相关安全规范和标准。

通过审查施工图，可以发现并消除设计中的安全隐患，提高工程的安全性和可靠性。

这对于防止工程事故和保护人员生命财产安全具有重要意义。

3. 提高施工效率施工图审查标准的制定和执行能够提高施工效率。

通过审查施工图，可以在施工前发现并解决设计中的问题，避免施工过程中的纠纷和延误。

同时，审查标准还能够提供一些施工指导和要求，帮助施工人员更好地理解和执行施工图，提高施工质量和效率。

二、施工图审查标准的要点1. 设计准确性施工图的设计应准确无误。

设计师应确保施工图中的尺寸、比例和位置等信息准确无误。

同时，设计师还应确保施工图中的构造、材料和设备等信息与实际施工相符合。

审查标准应对设计准确性进行明确要求，要求设计师在设计过程中严格遵循相关规范和标准。

2. 安全合规性施工图应符合相关安全规范和标准。

设计师应确保施工图中的结构、材料和设备等信息符合安全要求，能够承受设计荷载和力学要求。

审查标准应对安全合规性进行明确要求，要求设计师在设计过程中充分考虑工程的安全性和可靠性。

施工图审查参考标准(建筑)

施工图审查参考标准（建筑）1、设计说明重点审查以下内容：1.1编制依据：主管部门的审批文件、工程建设标准。

1.2工程概况：建设地点、用地概貌、建筑等级、设计使用年限、抗震设防烈度、结构类型、建筑布局、建筑面积、建筑层数与高度。

1.3主要部位材料做法，如墙体、屋面、门窗等。

1.4主要技术经济指标表：对于有分期建设要求的项目应明确说明各期建设的范围、建设内容、建设规模，并分别列出分期相关指标及总宗地指标。

1.5防水设计：地下工程防水等级及设防要求、选用防水卷材或涂料材质及厚度、变形缝构造及其它截水、排水措施；屋面防水等级及设防要求、选用防水卷材或涂料材质及厚度、屋面排水方式及雨水管选型；潮湿积水房间楼面、地面防水及墙身防潮材料做法、防渗漏措施。

1.6建筑防火：防火分区及安全疏散；消防设施及措施：如墙体、金属承重构件、幕墙、管井、防火门、防水卷帘、消防电梯、消防水池、消防泵房及消防控制中心的设置、构造与防火处理等。

1.7人防工程：人防工程所在部位、防护等级、平战用途、防护面积、室内外出入口及进、排风口的布置。

1.8室内外装修做法。

1.9需由专业部门设计、生产、安装的建筑设备、建筑构件的技术要求，如电梯、自动扶梯、幕墙、天窗等。

1.10其他需特殊说明的情况，如安全防护、环保措施等。

2、施工应注意的问题：2.1总平面设计方面，重点审查以下内容：2.1.1建筑用地指标是否满足《建筑用地规划许可证》的要求，包括总占地面积、总建筑面积、容积率、覆盖率、建筑高度、各分项建筑面积等。

2.1.2图纸内容应包括屋顶总平面图及一层（±0.00层）总平面图。

2.1.3屋项总平面图设计内容应包括：保留的地形和地物；测量坐标网、坐标值；场地四界的测量坐标(或定位尺寸),道路红线和建筑红线或用地界线（用地红线）的位置；场地四邻用地外围50m内的地形、地貌，原有及规划道路的位置、名称、层数及功能，拟建建筑物与各相邻建筑的间距；建筑物的名称或编号、层数；建筑物、构筑物应使用数字编号（以阿拉伯数字按顺序编号，不得缺漏），并应列出“建筑物和构筑物名称编号对照表”；广场、道路、挡土墙、护坡等的位置；分期建设项目就清晰标明各期建设用地范围，明确图示建筑物、构筑物的建筑阶段。

建筑施工类范本：施工图纸审查标准

建筑施工类范本：施工图纸审查标准1. 引言施工图纸是建筑工程的重要组成部分，也是建筑施工过程中必不可少的参考依据。

为了确保建筑项目的质量和安全，对施工图纸进行审查是非常重要的环节。

本文将介绍建筑施工图纸审查的标准和流程，帮助相关人员正确理解和应用。

2. 施工图纸审查的目的和意义•目的：通过审查施工图纸，确认设计方案符合相关法规、标准和技术规范，确保建筑项目满足功能需求并具备良好的结构安全性。

•意义：有效避免设计错误、材料选用不当以及其他潜在问题导致的施工事故和质量问题，提高建筑项目的质量、安全和可靠性。

3. 施工图纸审查标准对于建筑施工类范本中涉及到施工图纸审查的标准，主要包括但不限于以下内容：3.1 法规要求•建筑法规及相关条例：确保符合国家或地方规定的法律法规。

•环境保护要求：满足相关环境保护标准和要求，如噪音、排污等方面。

•消防安全规定：满足建筑消防安全的设计和施工要求。

3.2 结构安全•强度和稳定性：保证建筑结构强度和稳定性符合相关规范。

•地基处理及基础设施：确保地基处理合理，并满足建筑物的承重需求。

•抗震设防标准：按照国家抗震设防要求进行设计。

3.3 功能需求•建筑布局与空间分配：合理布置各功能区域，并解决不同功能模块之间的交通联系问题。

•设备使用与管路布置：考虑建筑内各类设备及管路的布置，以保证正常运行和维护管理。

3.4 施工技术•材料选用与材质标准：确认施工过程中使用的材料种类、品质和技术标准符合相关规范要求。

•构造连接及施工节点：详细描述梁柱、板块等构造连接方式，并符合精确施工的要求。

•隐蔽工程和检测措施：安排合适的隐蔽工程节点，保证后续施工质量的可检测性。

4. 施工图纸审查流程一般来说，施工图纸审查分为以下几个步骤：1.提交申请：由设计单位向审查机构提交申请，并提供相关资料和施工图纸。

2.初步审查：审查机构进行初步审核，对图纸内容和资料进行评估，如发现问题则反馈给设计单位，要求进行修改。
