阴保测试桩的接线方法
阴极保护测试桩安装 ppt课件
电缆的固定
阴极保护测试桩安装
对不能固定到 管道上的，采 取旁边打桩进 行固定
与桩固定部 分用绝缘缠 绕管隔离
电缆的敷设
阴极保护测试桩安装
地下电缆用黄 沙及红砖覆盖
测试桩的接线
阴极保护测试桩安装
管道测试电缆及 电流电缆按要求 更换 了标准颜色 的电缆，参比及 阳极按要求用色 标进行标注
测试桩的接线
阴极保护测试桩安装
所有电缆都做好了标记
测试桩的接线
阴极保护测试桩安装
测试桩背面图
测试桩正面 图未安装 0.1ΩD分流
电阻
测试桩的接线
阴极保护测试桩安装
接线明细， 及电缆颜色
安装好的分 流电阻的正
面图
测试桩电位测量
Байду номын сангаас
阴极保护测试桩安装
1
号 测 试 桩 循 环 水 进 出 电 位
测试桩电位测量
阴极保护测试桩安装
阴极保护测试桩安装
阴极保护现场安装
管道测试电缆的安装
阴极保护测试桩安装
管道测试电缆安 装，电缆颜色为 白色，焊点用专 用防腐贴密封。
管道测试电缆的安装
阴极保护测试桩安装
在专业防腐贴上 在浇上沥青
管道电流缆的安装
阴极保护测试桩安装
管道电流电缆 安装，电缆颜 色为黑色，焊 点用专用防腐 贴密封
管道电流缆的安装
2号测试桩循环水 进出管线电位
测试桩电位测量
阴极保护测试桩安装
3号测试桩循环水 进出管线电位
测试桩电位测量
阴极保护测试桩安装
4号测试桩循环水 进出管线电位
测试桩的测量
阴极保护测试桩安装
现场测试桩的电位均满足规范要求。
阴极保护自然电位测试操作规程
操作不当导致测量电位数值 为正
主要风险提示
风险消减和预控措施 保证参比电极底部与土壤 接触良好，每次测试的参 比电极位置应保持在同一
位置ቤተ መጻሕፍቲ ባይዱ
测量时要正确使用仪器， 杜绝测试仪表的正负极接
线反接。
风险消减和预控措施
作业活动
阴极保护自然电位测试
劳动防护要求
劳保着装、棍棒、急救药品（防蛇药）
作业步骤
作业前 检查
作业前 准备
重点作业内容
检查管道线路恒电位仪是否处于关闭状态。
检查测试桩外观，测试桩铭牌和测试桩小门是否完好。测 试桩内测试板端子是否生锈、脱落。
关闭管道全线恒电位仪设备 24 小时。 准备数字万用表、用于湿润土壤的水、饱和硫酸铜参比电 极、除锈工具。
测试时管道处于没有施加 阴极保护的状态下，对已 实施过阴极保护的管道在 完全断电 24 小时后进行。
作业步骤
重点作业内容
参比电极 放置
将饱和硫酸铜参比电极放置于管道正上方的地面上的湿润 土地处，做一小坑，直立放稳，保证参比电极底部与土壤 接触良好，每次测试的参比电极位置应保持在同一位置；
接线测试 作业步骤
重要风险提示 3）
野外作业遭遇蛇虫咬伤
管道处于阴极保护的状态下
风险消减和预控措施
1）进入草丛前应先用棍棒 驱赶毒蛇。 2）人员应穿长袖衣和裤， 扎紧袖口、领口，皮肤 暴露部位涂搽防蚊药。 3）遇到毒蛇不要慌张， 应采用左、右拐弯的走动 来躲避追赶的毒蛇，或站 在原处面向毒蛇，注意来 势左右避开，寻找机会进 行自卫。 4）不要在潮湿的树荫和草 地上坐卧。
将万用表正极（接红表笔端）接管道测试桩的测试线，负 极（接黑表笔端）接参比电极，置于直流电压 2V 档，待数 据稳定时读取数值，数值保留到小数点后三位，并做好记 录；
阴极保护测试桩安装
5
管道电流缆的安装
精选课件
管道电流线和测试 线的在同一个管道 上的间距为 900MM，原来管 道上已有的电流线 和测试线间距不够 900MM也未作更 改，为了减少管道 的泄漏点。
6
电缆的固定
精选课件
管道上的测试 电缆及电流电 缆用电缆扎带 给固定到管道 上，防止电缆 的拉拽造成电 缆与管道连接 的松动剂防腐 层的破坏
精选课件
3号测试桩循环水 进出管线电位
16
测试桩电位测量
精选课件
4号测试桩循环水 进出管线电位
17
精选课件
测试桩的测量
现场测试桩的电位均满足规范要求。
18
11
测试桩的接线
精选课件
测试桩背面图
测试桩正面 图未安装 0.1ΩD分流
电阻
12
测试桩的接线
精选课件
接线明细， 及电缆颜色
安装好的分 流电阻的正
面图
13
1
精选课件
测试桩电位测量
号 测 试 桩 循 环 水 进 出 电 位
14
精选课件
测试桩电位测量
2号测试桩循环水 进出管线电位
15
测试桩电位测量
7
电缆的固定
与桩固定部 分用绝缘缠 绕管隔离
精选课件
对不能固定到 管道上的，采 取旁边打桩进 行固定
8
电缆的敷设
精选课件
地下电缆用黄 沙及红砖覆盖
9
测试桩的接线
精选课件
管道测试电极按要求用色 标进行标注
10
精选课件
测试桩的接线
所有电缆都做好了标记
精选课件
阴极保护现场安装
1
精选课件
管道测试电缆的安装
阴极保护桩测试操作规程
十八、阴极保护桩测试操作规程一、准备材料:
便携式参比电极、数字万用表、通讯设备
二、风险提示:
人员摔伤、环境污染
三、操作步骤:
人员受伤应立即救治，必要时送医院救治，并按程序上报作业区。
五、注意事项：
1.保护电位测试采用地表参比法。
每月对沿线所有电桩检测一次，将所测数
据汇总成表，对远传数据进行校核。
2.测试过程中若发现管道上某段电位有陡降现象时，应认真观察周围环境，
查找沿管道施工或管道防腐层破坏等原因，
3.及时向上级领导汇报，并协助处理。
管道阴保测试桩指导安装施工步骤

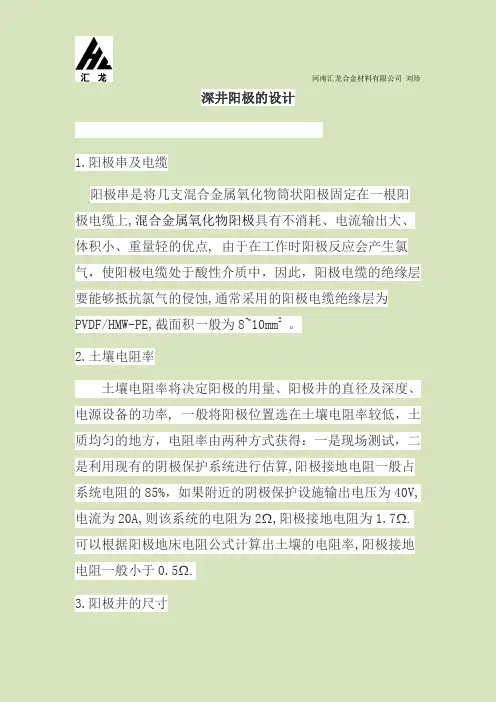

河南汇龙合金材料有限公司刘珍深井阳极的设计1.阳极串及电缆阳极串是将几支混合金属氧化物筒状阳极固定在一根阳极电缆上,混合金属氧化物阳极具有不消耗、电流输出大、体积小、重量轻的优点, 由于在工作时阳极反应会产生氯气，使阳极电缆处于酸性介质中，因此，阳极电缆的绝缘层要能够抵抗氯气的侵蚀,通常采用的阳极电缆绝缘层为PVDF/HMW-PE,截面积一般为8~10mm2 。
2.土壤电阻率土壤电阻率将决定阳极的用量、阳极井的直径及深度、电源设备的功率, 一般将阳极位置选在土壤电阻率较低，土质均匀的地方，电阻率由两种方式获得：一是现场测试，二是利用现有的阴极保护系统进行估算,阳极接地电阻一般占系统电阻的85%，如果附近的阴极保护设施输出电压为40V,电流为20A,则该系统的电阻为2Ω,阳极接地电阻为1.7Ω.可以根据阳极地床电阻公式计算出土壤的电阻率,阳极接地电阻一般小于0.5Ω.3.阳极井的尺寸河南汇龙合金材料有限公司刘珍阳极井的深度是影响阳极接地电阻的主要因素,在确定阳极井的直径时,应充分考虑到排气管阳极和电缆将占据相当的空间, 阳极井的直径一般大于200mm，当直径小于200mm 时，应对阳极的安装进行严格控制, 输出电流较大时应增大阳极井的直径。
4.回填料的电流密度回填料与土壤接触面上的电流密度是影响阳极井尺寸的因素之一, 经验表明，对于回填料的电流密度要进行限制，理由如下。
（1）阳极与土壤之间必须保持一定的湿度由于电渗透效应，阴极保护电流可以将水分蒸干，其程度取决于土壤类型以及电流密度。
（2）阳极反应消耗水分并产生气体气体的积聚或阳极表面的干燥都会增大阳极的接地电阻,气体的产生量与电流密度有关。
（3）在特殊情况下，阳极与土壤接触面的温度会升高，这会加快水分的蒸发速度，而温度又和电流密度。
土壤导热性以及阳极尺寸有关,回填料电流密度确定后，可以确定阳极长度，阳极长度只能大于计算值。
5.回填料的选择河南汇龙合金材料有限公司刘珍回填料应具有低电阻率、小粒径以及高密度等特点，使用回填料可减小阳极接地电阻、阳极的消耗和气阻，保持阳极井的形状。

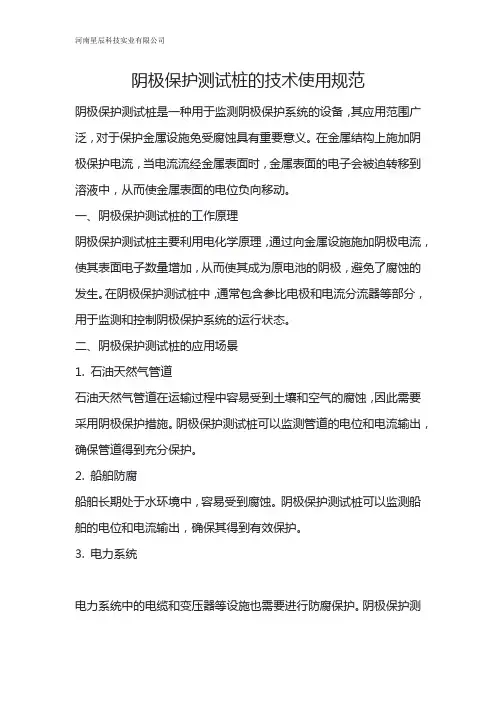

阴极保护测试桩的技术使用规范
阴极保护测试桩的技术使用规范阴极保护测试桩是一种用于监测阴极保护系统的设备，其应用范围广泛，对于保护金属设施免受腐蚀具有重要意义。
在金属结构上施加阴极保护电流，当电流流经金属表面时，金属表面的电子会被迫转移到溶液中，从而使金属表面的电位负向移动。
一、阴极保护测试桩的工作原理阴极保护测试桩主要利用电化学原理，通过向金属设施施加阴极电流，使其表面电子数量增加，从而使其成为原电池的阴极，避免了腐蚀的发生。
在阴极保护测试桩中，通常包含参比电极和电流分流器等部分，用于监测和控制阴极保护系统的运行状态。
二、阴极保护测试桩的应用场景1. 石油天然气管道石油天然气管道在运输过程中容易受到土壤和空气的腐蚀，因此需要采用阴极保护措施。
阴极保护测试桩可以监测管道的电位和电流输出，确保管道得到充分保护。
2. 船舶防腐船舶长期处于水环境中，容易受到腐蚀。
阴极保护测试桩可以监测船舶的电位和电流输出，确保其得到有效保护。
3. 电力系统电力系统中的电缆和变压器等设施也需要进行防腐保护。
阴极保护测试桩可以监测电缆和变压器的电位和电流输出，确保其得到充分保护。
三、阴极保护测试桩主要由以下几个部分组成：1. 电位测量电极：用于测量金属设施的电位。
2. 电流测量电极：用于测量阴极保护系统的电流。
3. 连接电缆：用于连接测试桩与测量仪器。
4. 保护箱：用于保护测试桩的内部元件和连接电缆。
5. 安装基座：用于将测试桩固定在金属设施上。
使用阴极保护测试桩时，需要注意以下几点：四、使用阴极保护测试桩时，需要注意以下几点：1. 确保测量电极与金属表面的接触良好，避免测量误差。
2. 在进行测量前，确保金属表面干燥、无杂物和涂层。
3. 在使用测试桩时，应遵循相关的安全操作规程，确保人员安全和设备安全。
阴极保护测试桩
阴极保护测试桩1. 引言阴极保护测试桩是一种用于测量和监测阴极保护系统有效性的设备。
阴极保护系统是一种常用的方法，用于防止金属结构（如钢结构）腐蚀的方法。
本文档将介绍阴极保护测试桩的工作原理、使用方法以及注意事项。
2. 工作原理阴极保护测试桩通过测量金属结构周围的电位来评估阴极保护系统的效果。
阴极保护系统通过在金属结构附近引入一个阴极电流，使金属结构成为一个阴极，并降低其电位，从而减少腐蚀的可能性。
测试桩一般由一个钢制或混凝土制成的桩体和一个附加的电极组成。
电极通常是一个放置在土壤中的铜杆，其电位可以与金属结构的电位进行比较。
通过测量电极和金属结构之间的电位差，可以确定阴极保护系统的效果。
3. 使用方法使用阴极保护测试桩的步骤如下：3.1 安装测试桩首先，需要选择一个合适的位置来安装测试桩。
安装位置应该在金属结构附近，并且足够接近以便进行电位测量。
将测试桩插入土壤中，确保桩体与土壤紧密接触。
使用适当的工具可以加强桩体与土壤之间的接触。
3.2 连接电极将电极连接到测试桩上。
电极一般具有一根铜杆，通过连接器连接到测试桩的电缆上。
确保电极与土壤紧密接触，以保证良好的电位测量。
3.3 连接测试设备将测试设备的电缆连接到测试桩上。
测试设备通常是一个便携式电位计，用于测量金属结构和电极之间的电位差。
确保正确连接测试设备，并确保设备工作正常。
3.4 测量电位差打开测试设备，并进行电位测量。
将电位计的探针分别与金属结构和电极接触，记录下两者之间的电位差。
根据电位差的数值，可以评估阴极保护系统的有效性。
4. 注意事项在使用阴极保护测试桩时，需要注意以下事项：•安装位置的选择非常重要，应该确保测试桩足够接近金属结构，并且不会受到其他干扰因素的影响。
•确保测试桩与土壤紧密接触，以确保良好的电位测量。
•在进行电位测量之前，应该先确保测试设备工作正常，并且正确连接到测试桩上。
•对于长期监测阴极保护系统的情况，应定期检查测试桩和电极的状态，并进行必要的维护和更换。
阴极保护施工作业指导书
阴极保护施工作业指导书1阴极保护测试桩安装1.1测试桩准备1.1.1 施工前按设计图纸的要求制作阴极保护测试桩，并检查外观尺寸及内部结构。
测试桩应完好，接线应牢固。
1.1.2 各种不同类型的测试桩的桩体类型一致，但其中接线方式各不相同，施工前要熟悉图纸，确保准确安装。
1.2测试桩安装1.2.1施工前根据图纸提供的测试桩位置，经实际测量确定安装位置，并测出距最近的转角桩的距离、方向等。
在测试桩标牌上注明桩的类型、编号及连续里程。
1.2.2沿线的电位与电流测试桩兼做里程桩用，安装时用全站仪测量距离，桩间距误差不超过规范要求。
1.2.3 测试桩的测试导线与管道连接采用铝热焊接法。
1.2.4测试导线的色标按功能划分，全线应一致。
1.2.5测试桩体埋入地下部分回填时分层夯实，防止土方塌陷造成桩体倾斜。
1.2.6设在进出站场绝缘接头处的测试桩和沿线牺牲阳极保护的测试桩，内部接线方式各不相同，应按对应图纸进行安装。
2强制电流阴极保护系统安装2.1施工准备2.1.1施工前，施工人员要充分了解和掌握图纸要求，了解本施工区段中各种不同结构的阴极保护系统的功能，以及阴极保护站内外设施的分布和施工要求。
2.1.2 施工前作好备料工作，所有材料、设备的规格型号应与图纸相符，如需代用应经设计部门同意。
2.1.3各种设备到现场后，要根据装箱单开箱检查、清点，各种零部件、随机工具和设备资料应齐全完整。
检查直流电源设备，如整流器、恒电位仪等，必须内部接线坚固可靠;同时按产品说明书或设备图纸所述的检查方法接通电路，用万用表测量检查仪器工作状况。
如采用可控硅电位移，按出厂技术标准对交流输出特性、漂移特性、负载特性、防干扰能力、流经参比电极的电流、防雷击余波、过流保护和复位、自动报警等备项性能指标逐台进行检验。
2.1.4检查辅助阳极的材料、尺寸、导线长度及是否符合设计要求，在搬运和安装时应注意避免阳极断裂或损伤。
2.1.5安装前对导线作绝缘探伤检查，如有缺陷应修复。
阴保桩测试电位方法
阴保桩测试电位方法一、引言阴保桩测试电位方法是一种用于检测阴保桩系统工作性能的方法。
阴保桩是一种用于防腐保护的设施，主要用于防止金属结构（如管道、储罐等）受到腐蚀。
阴保桩测试电位方法可以帮助我们了解阴保桩系统是否正常工作，对防腐保护工作起到重要的指导作用。
二、阴保桩的作用和原理阴保桩是通过将金属材料与一个更容易腐蚀的金属（如锌或铝）相连，以形成一个电化学电池，从而实现防腐保护的。
阴保桩的主要作用是通过电流的作用将金属结构上的腐蚀电位降低到一个安全范围，从而减少或防止金属结构的腐蚀。
三、阴保桩测试电位方法的步骤1. 测试前准备：在进行阴保桩测试电位之前，需要进行一些准备工作。
首先，要确保测试设备和电极的连接良好，以确保测试的准确性。
其次，要对测试仪器进行校准，以保证测试结果的准确性。
最后，要选择合适的测试点和测试时间，以便获取有代表性的测试数据。
2. 测试电位：将测试电极连接到阴保桩上，并将电位计连接到测试电极上。
然后，测量测试电极与地面之间的电位差。
这个电位差可以反映出阴保桩系统的工作状态。
通常情况下，阴保桩的电位应该在一定的范围内，如果电位过高或过低，则说明阴保桩系统存在问题。
3. 分析结果：根据测试数据，可以对阴保桩系统的工作状态进行分析。
如果测试电位与预期值相符，则说明阴保桩系统正常工作。
如果测试电位超过或低于预期值，则可能存在阴保桩系统故障或不良的防腐保护效果。
在进行分析时，还可以结合其他测试数据和现场观察情况，综合判断阴保桩系统的实际工作情况。
四、常见问题及解决方法1. 测试电位过高：如果测试电位过高，可能是阴保桩系统存在漏电或接地不良的问题。
此时，需要检查阴保桩系统的接地装置是否完好，并进行必要的修复或更换。
2. 测试电位过低：如果测试电位过低，可能是阴保桩的防腐保护效果不好。
此时，可以考虑增加阴保桩的数量或改进阴保桩的设计，以提高防腐保护效果。
3. 测试数据不稳定：如果测试数据波动较大或不稳定，可能是测试仪器或电极连接存在问题。
维护增设阴极保护测试桩方案措施及报价文件
管道运输公司维护、增设阴保测试桩方案一、概述：由于某地埋管道线路阴极保护测试桩自投运9年以来破损严重，现根据管输公司线路阴极保护测试桩维护要求，需要对线路上的阴极保护测试桩进行更换，新增。
1、更换线路上损坏的96个阴极保护电位测试桩。
2、新增55个牺牲阳极测试桩。
3、对线路地埋的排流器进行检测，新增44个极性排流器测试桩。
二、编制依据：《埋地钢质管道聚乙烯防腐层技术标准》SY/T0413-2002《钢质管道及储罐腐蚀与防护调查方法标准》SY/T0087.2-2012 《辐射交联聚乙烯热收缩带（套）》SY/T4054-2003《阴极保护管道的电绝缘标准》SY/T0086-2003《埋地钢质管道阴极保护技术规范》GB/T21448-2008《钢质管道外腐蚀控制规范》GB/T21447-2008《埋地钢质管道直流排流保护技术标准》SY/T0017-2006《埋地钢质管道交流排流保护技术标准》SY-T-0032-2000《埋地钢质管道阴极保护参数测试方法》GB/T21246-2007《陆上管道阴极保护标准》ISO15589-1-2003三、测试桩介绍：测试桩是一种专门用于管道阴极保护配以电位测试探头对保护管道进行测试的附属设备。
主要用于阴极保护参数的检测，是管道管理维护中必不可少的装置，按测试功能沿线布设。
测试桩可用于管道电位、电流、绝缘性能的测试，也可用于覆盖层检漏及交直流干扰的测试。
测试桩的分类:1、按材质分:钢质测试桩、水泥测试桩、塑料测试桩。
钢质测试桩又分为碳钢测试桩和不锈钢测试桩。
2、按功能分:根据测试桩的类型分为：电位测试桩和电流测试桩，以及套管测试桩，绝缘连接测试桩，牺牲阳极测试桩及其他测试桩。
测试桩里面接线，一边连接测试桩接线板，一边连接管道。
●电位测试桩:主要用于检测保护电位●牺牲阳极测试桩:用于连接牺牲阳极,测量牺牲阳极的性能参数●电流测试桩:测量管中电流●保护效果测试桩:连接测试片●排流器测试桩：连接管道与排流器，对排流器使用情况进行检测3、维护：1) 检查接线柱与大地绝缘情况，电阻值应大于100千欧,用万用表测量,若小于此值应检查接线柱与外套钢管有无接地,若有,则需更换或维修。
阴极保护测试桩功能需求说明V
阴极保护测试桩功能需求说明VRevised by BLUE on the afternoon of December 12,2020.阴极保护测试桩功能需求说明1、测试桩功能分类阴保测试桩(下称CPTS)是阴极保护系统中必不可少的装置，主要用于阴极保护效果和运行参数的检测。
现就外加强制电流保护方式的长输管线上安装智能测试桩需求功能进行阐述(牺牲阳极保护方式的管线一般较短或多用于城镇管线，智能测试桩的需求基本为4)。
按使用场所不同大致分为两大类，即场站阀室特定场所的测试桩和管道线路上的测试桩。
具体分类如下：1)场站阀室特定场所：绝缘接头、牺牲阳极、汇流通电点和辅助阳极测试桩；2)管道线路上：电位、电流、极化探头、牺牲阳极和排流测试桩。
备注：为表达需求程度，将需求划分为4级，1级最强烈，4级最弱。
2、测试桩功能需求1)绝缘接头测试桩其功能为用来测试绝缘装置(绝缘接头或绝缘法兰，近年新安装的以接头居多)的绝缘性能。
一般接线板上需要连接6根线缆，分别为绝缘装置两侧的管道上各引出2根线缆和两侧线缆连接的防雷接地锌电池。
如左图所示，接线板上共有8个接线柱(不同产品数量不等)，其中1#、3#(编号顺序为由左到右，由上而下，下同)接线柱为装置阴极保护侧，由管道上引出，5#为锌电池，3#和5#相连；2#、4#为装置非阴极保护侧，6#为锌电池(与5#的锌电池为一套产品，中间由绝缘片隔离，埋设在管道附近)，4#和6#相连；7#、8#为预留接线柱。
日常测试时，需要分别测量绝缘装置两侧的管地电位(下称电位)，即1#与参比电极的电位V1#、2#与参比电极的电位V2#。
通过V1#和V2#的差值情况(>100mV时表明绝缘良好，<5mV时表明绝缘失效，5~100mV需要改变条件或其他方法判定)判断绝缘接头的绝缘性能。
锌接地电池的开路电位有时也需要测量，测量时3#和5#、4#和6#需要断开连接，单独测量5#、6#的相对于参比电极的管地电位，测量完成后恢复连接。
导线与接线端子(接线桩)的连接方法
导线与接线端子(接线桩)的连接方法1.线头与针孔接线桩的连接单股芯线与接线桩连接时，最好按要求的长度将线头折成双股并排插人针孔，使压接螺钉顶紧在双股芯线的中间，如图3一6a所示。
如果线头较粗，双股芯线插不进针孔，也可将单股芯线直接插人，但芯线在插人针孔前，应朝着针孔上方稍微弯曲，以免压紧螺钉稍有松动线头就脱出，如图3一6b所示。
无论是单股芯线还是多股芯线，线头插人针孔时必须插到底，导线绝缘层不得插人孔内，针孔外的裸线头长度不得超过3 mmo凡是有两个压紧螺钉的，应先拧紧靠近孔口的一个，再拧紧靠近孔底的一个。
2.线头与螺打平压式接线桩的连接单股芯线与螺钉平压式接线桩的连接，是利用半圆头、圆柱头或六角头螺钉加垫圈将线头压紧完成连接的。
对载流量较小的单股芯线，先将线头弯成压接圈(俗称羊眼圈)，再用螺钉压紧。
为保证线头与接线端子(接线桩)有足够的接触面积，日久不会松动或脱落，压接圈必须弯成圆形。
单股芯线压接圈弯法如图3一7所示。
对于横截面不超过10 mm2的7股及以下多股芯线，应按图3一8所示方法弯制压接圈。
首先把离绝缘层根部约1/2长的芯线重新绞紧，越紧越好，如图3一8a所示;将绞紧部分的芯线，在离绝缘层根部1/3处向左外折角，然后弯曲圆弧，如图3一8b所示;当圆弧弯曲得将成圆圈(剩下1/4)时，应将余下的芯线向右外折角，然后使其成圆，捏平余下线端，使两端芯线平行，如图3一8c所示;把散开的芯线按2根、2根、3根分成三组，将第一组2根芯线扳起，垂直于芯线(要留出垫圈边宽，如图3 -8d所示);按七股芯线直线对接的自缠法加工，如图3 -8e所示。
图3一8f是缠成后的七股芯线压接圈。
对于横截面超过10mm2的七股以上软导线端头，应安装接线耳。
压接圈与接线端子(接线桩)连接的工艺要求是:压接圈和接线耳的弯曲方向与螺钉拧紧方向应一致;连接前应清除压接圈、接线耳和垫圈上的氧化层及污物，然后将压接圈或接线耳放在垫圈下面，用适当的力矩将螺钉拧紧，以保证接触良好。
阴极保护电位测试操作规程
二十三、阴极保护电位测试操作规程一准备工用具：便携式参比电极、数字万用表、铁锹。
二检验1、检验确定便携式参比电极内部必需为饱和硫酸铜溶液（液体和硫酸铜固体并存），并充满容积1/2以上。
2、检验确定数字万用表灵敏可靠。
三操作1、测试前清理洁净参比电极底端固体和杂质，将参比电极插入管道顶部上方1M范围地表潮湿土壤中，保持参比电极和土壤电接触良好。
2、打开数字万用表，将量程选择在直流2V电压测试档，将黑色探针接在参比电极上，红色探针接在测试桩接线柱上，读取测量数据，并统计。
如发觉保护电位达不到或超出许可范围时，立即向上级领导汇报。
3、对于腐蚀比较严重地段，测试时应在管道上方距测试点1M 左右挖一安放参比电极深坑，将参比电极置和距管壁3~5CM土壤上，用电压表调至合适量程，测量数据。
4、测量强制电流阴极保护受辅助阳极地电场影响管段，应将参比硫酸铜电极朝远离地电场源地方逐次安放在地表上，第一个安放点距管道测试点大于10米。
以后逐次移动10米，用数字万用表测量电位，当相临两个安放点测试电位差小于5mV时，参比电极不再往远方移动，取最远处管地电位值为该点管道对远方大地电位值。
5、认真统计测量数据，并按要求上报。
四注意事项1、保护电位测试采取地表参比法。
每个月对沿线全部电位桩检测一次，将所测数据汇总成表，对远传数据进行校核。
2、当管道有过保护或保护不到时，应立即调整两端阴保站内仪器电位输出，并加强沿线电位测试工作，调整仪器期间应天天测试一次，直到沿线各测试桩电位稳定在－0.85～－1.5V时为止。
3、测试过程中若发觉管道上某段电位有陡降现象时，应认真观察周围环境，查找沿管道施工或管道防腐层破坏等原因，立即向上级领导汇报，并帮助处理。
阴极保护站内仪器操作规程一操作1、正常工作时两台恒电位仪只能开一台，另一台必需关闭，切换时先关正在使用恒电位仪，后开另一台。
2、如检验或检修需关闭设备时，应先关闭恒电位仪，后关闭控制台，最终关闭总电源，开启时应先开启总电源，后开启控制台，最终开启恒电位仪。
