电磁阀使用说明书(1)

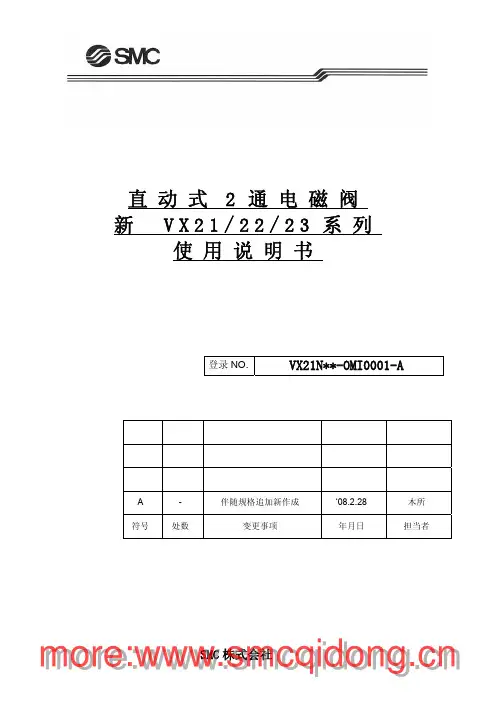

SMC VX2 直动式2通电磁阀 中文说明书
H
N
SUS/Ag
蒸气
S Q
无记号
PTFE
C37/Cu SUS/Ag
H
高耐腐蚀规格 ·禁油
L注 2）
无记号
FKM
SUS/Ag
B
铜系、禁油对应品
R
00
FKM
Al/Ag
B
注1) 可选项 V、M 的泄漏量(10-6Pa·m3/s)是压力差为 0.1Mpa 时的值。
注2) 可选项 V、M 已作禁油处理。 注 3)请使用粘度为 50mm2/s 的流体。全波整流器由于可动铁心的特殊构造及 ON 时吸着面上间隙的设置，可以提高 OFF 响应性。
密封材质 NBR FKM
NBR
阀体/短路环材质注6) 线圈绝缘种类注
备注
Al/—
B
AC规格请选用全波整流器内藏型
Al/—
B
AC规格请选用全波整流器内藏型
C37/Cu
B
SUS/Ag
温水
E P
无记号
EPDM
C37/Cu SUS/Ag
H
A
C37/Cu
B
油注 3 ）
H D
无记号
FKM
SUS/Ag C37/Cu
表①系列-孔口直径-接管口径
S.Z的选项。
通电时通型(N.C.)
电磁阀系列(接管口径)
孔口记号(直径)
系列 VX21
VX22
VX23
1(2mm 2(3mm 3(4.5 4(5mm 5(8mm 6(10m φ) φ) mmφ) φ) φ) mφ)
01(1/8) －
－ ● ●●－ －－
口径记 02(1/4) －
mmoorree::nn
艾默生ASCO系列电磁阀使用说明书

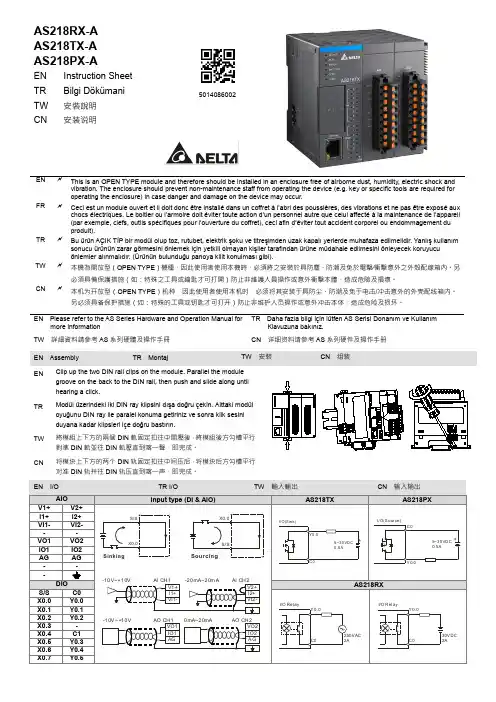

AS218RX-A AS218TX-AAS218PX-A5014086002EN Instruction Sheet TR Bilgi DökümaniTW 安裝說明 CN安装说明ENThis is an OPEN TYPE module and therefore should be installed in an enclosure free of airborne dust, humidity, electric shock andvibration. The enclosure should prevent non-maintenance staff from operating the device (e.g. key or specific tools are required for operating the enclosure) in case danger and damage on the device may occur.FRCeci est un module ouvert et il doit donc être installé dans un coffret à l’abri des poussières, des vibrations et ne pas être exposé auxchocs électriques. Le boitier ou l’armoire doit éviter toute action d’un personnel autre que celui affecté à la maintenance de l’appareil (par exemple, clefs, outils spécifiques pour l’ouverture du coffret), ceci afin d’éviter tout accident corporel ou endommagement du produit).TRBu ürün AÇIK TİP bir modül olup toz, rutubet, elektrik şoku ve titreşimden uzak kapalı yerlerde muhafaza edilmelidir. Yanlış kullanımsonucu ürünün zarar görmesini önlemek için yetkili olmayan kişiler tarafından ürüne müdahale edilmesini önleyecek koruyucu önlemler alınmalıdır. (Ürünün bulunduğu panoya kilit konulması gibi).TW本機為開放型（OPEN TYPE ）機種，因此使用者使用本機時，必須將之安裝於具防塵、防潮及免於電擊∕衝擊意外之外殼配線箱內。
施耐德电气 32000 系列微型电磁阀 使用说明书
21
manual valves
1
Cv = 1.3
Valves Mod. 434-910TF and 434-915TF
Cv = 1.3
Mod. 434-910TF Actuation Force at 87 psi = 2.25 lbf Mod. 434-915TF Actuation Force at 87 psi = 8.3 lbf
PNEUMATIC DATA
Operating pressure
0 - 10 bar, (0 - 145 psi); (Down to -9 bar vacuum; 28" Hg with Series 4
Nominal pressure
6 bar, (87 psi)
Nominal flow (QN)
Mod. 134 - 935TF
Mod. 134-900TF
Mod. 154 - 900TF
Mod. 434 - 910TF Mod. 434 - 915TF
Mod. 454 - 910TF Mod. 454 - 915TF
Mod. 434 - 900TF Mod. 434 - 905TF
Mod. 454 - 900TF Mod. 454 - 905TF
Cv = 1.3
1
Series 1 and 4
Cv = 1.3

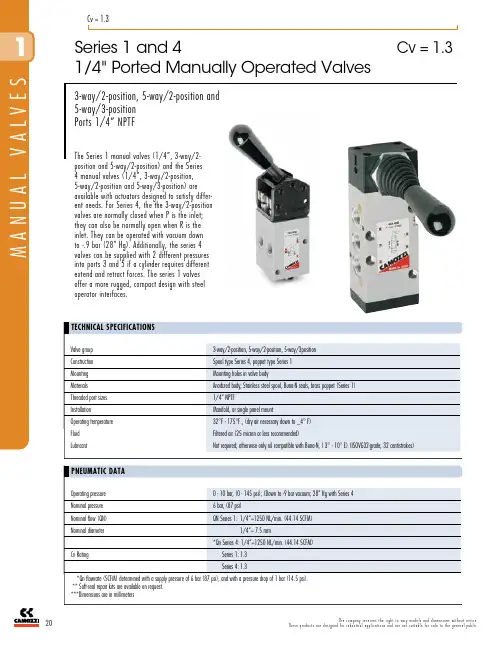

1/4" Ported Manually Operated Valves
3-way/2-position, 5-way/2-position and 5-way/3-position Ports 1/4” NPTF
manual valves
ports 4 = 1/4”
电磁阀说明书
电磁阀说明书电磁阀说明书1. 简介电磁阀是一种常见的控制装置，通过电磁力作用来控制介质（例如液体、气体或气体）的流动。
电磁阀广泛应用于各种工业领域，例如液压系统、气动系统、冷却系统等。
本说明书旨在介绍电磁阀的工作原理、结构、安装和使用方法。
2. 工作原理电磁阀是由电磁线圈和阀体组成的。
电磁线圈通过通电产生磁场，使阀体内的阀芯移动，从而开启或关闭阀门。
在通电或断电状态下，电磁阀起到控制介质流动的作用。
当线圈通电时，磁场吸引阀芯，使阀门打开；当线圈断电时，阀芯弹簧恢复原位，阀门关闭。
3. 结构电磁阀主要由以下几个部分组成：- 阀体：包含阀门和管道接口，用于控制介质的流动。
- 阀芯：位于阀体内，受到电磁力控制，用于打开或关闭阀门。
- 电磁线圈：位于阀体外侧，通过通电产生磁场，控制阀芯的移动。
- 弹簧：用于恢复阀芯原位，关闭阀门。
- 密封件：防止介质泄漏，保证阀门的密封性能。
4. 安装方法在安装电磁阀时，需要注意以下几点：1. 选择合适的阀门类型和规格，根据实际需要确定。
2. 确保安装位置符合要求，避免电磁阀受到外力干扰或介质堵塞。
3. 注意阀门的进出口方向，确保介质能够顺利流动。
4. 连接接口要牢固可靠，确保不会发生泄漏。
5. 注意接线的正确性，防止电磁阀工作异常。
5. 使用方法电磁阀使用时需要注意以下几点：1. 确保电源的正常供应，电压和频率要与电磁阀的标定值相匹配。
2. 操作开关或控制装置，控制电磁阀的通电和断电。
3. 注意使用环境温度，避免过高或过低的温度对电磁阀的影响。
4. 定期检查电磁阀的工作状态，确保正常运行。
5. 当电磁阀长时间不使用时，应断开电源，并进行必要的维护。
6. 注意事项在使用电磁阀时，需要特别注意以下事项：1. 严禁在电磁阀上进行改装或修理，以免造成故障或危险。
2. 禁止超负荷使用电磁阀，确保电磁阀在额定压力和温度下正常工作。
3. 当电磁阀出现异常情况（如漏电、发热等）时，应立即停止使用，并寻求专业人士的帮助。
电磁式燃气紧急切断阀说明书
电磁式燃气紧急切断阀说明书电磁式燃气紧急切断阀是一种重要的安全设备，其功能是在燃气泄漏或火灾等紧急情况下迅速切断燃气供应，以保障人员生命财产安全。
本说明书将详细介绍电磁式燃气紧急切断阀的性能、结构、安装、使用及维护等方面，以便用户正确选择、安装、使用和维护该设备。
一、性能介绍电磁式燃气紧急切断阀采用电磁阀控制阀门开闭，具有响应快、可靠性高、安装简便、维护方便等优点。
该阀门广泛应用于燃气管道系统中，能够切断燃气供应管道的气流，并能在管路内部使燃气隔离，有效地预防燃气泄漏和火灾等事故的发生。
二、结构介绍电磁式燃气紧急切断阀主要由电磁铁、气阀、弹簧等部件组成。
阀门采用铝合金、不锈钢等高强度材料制造，结构合理，密封性能良好。
阀门外表面通常采用喷塑或电泳处理，能够有效地防腐蚀。
三、安装注意事项1、安装前应严格检查阀门的外观和内部状况，确保阀门和管道连接的密封性。
2、阀门在安装前应进行防腐和防腐处理，以保证其使用寿命和安全性。
3、安装时阀门应根据其标志箭头的方向安装，以确保其正常工作。
4、阀门应安装在易于观察、操作和维护的地方。
5、阀门安装后应进行密封性测试。
测试时应关闭手动切断阀和其他管道，打开燃气阀门，检查阀门开启和关闭状态等。
四、使用及维护1、阀门在正常使用中应定期进行检查和维护，以确保其安全可靠。
2、在每年的开机前，应进行系统检查和维护，以确保其正常开机。
3、在安装和使用过程中，如发生故障或损坏，应及时维修或更换，以确保安全。
4、不得随意对电磁式燃气紧急切断阀进行拆卸和改动，以免影响其安全性。
总之，电磁式燃气紧急切断阀是一种重要的安全设备，在使用过程中要注意其安装、维护和管理，以消除安全隐患，确保人员的生命财产安全。
如果您对电磁式燃气紧急切断阀有任何疑问或需要帮助，请及时咨询相关专业人员。
SMC SY3000 5000 7000 插入式 电磁阀 使用说明书
文件No.SY3000V-OMY0001电磁阀SY3000/5000/7000插入式安全注意事项--------------------------------------------------------------------------------------2,3设计注意事项--------------------------------------------------------------------------------------4,5选型-------------------------------------------------------------------------------------------------- 4,5安装--------------------------------------------------------------------------------------------------5配管--------------------------------------------------------------------------------------------------5配线--------------------------------------------------------------------------------------------------6给油--------------------------------------------------------------------------------------------------6空气源-----------------------------------------------------------------------------------------------6使用环境-------------------------------------------------------------------------------------------- 6维修保养-------------------------------------------------------------------------------------------- 7UL认证品------------------------------------------------------------------------------------------- 7产品个别注意事项-------------------------------------------------------------------------------- 8～14阀构造图-------------------------------------------------------------------------------------------- 15～17故障与对策-------------------------------------------------------------------------------------- 18,19安全注意事项此处所示的注意事项是为了确保您能安全正确地使用本产品，预先防止对您和他人造成危害和伤害而制定的。
电磁阀使用说明书
电磁阀使用说明书使用说明书一、产品介绍电磁阀是一种常用的自动控制元件，广泛应用于工业、农业、冶金、电力等领域。
本使用说明书旨在帮助用户正确使用电磁阀，确保其正常运行及延长使用寿命。
二、技术参数1. 工作电压：一般为220VAC，也可根据需要定制其他电压。
2. 工作压力：常见工作压力为0.1MPa-1.6MPa，也可根据实际需求定制其他工作压力。
3. 工作温度：一般为-10℃至80℃，也可根据使用环境要求定制其他工作温度范围。
三、安装及操作1. 安装前请仔细查看产品外观是否完好，避免安装损坏。
2. 电磁阀安装时应垂直放置，避免倾斜或颠倒安装，以确保正常通电操作。
3. 进口与出口接口请使用合适的密封材料，以防止漏气现象的发生。
4. 连接导线时，请确保电源线与电磁阀的接线端正好对应，并紧固好螺丝。
5. 操作时，请遵循以下步骤：a. 检查电磁阀与相关设备的电源线是否连接正常。
b. 检查电磁阀与相关设备的电源开关是否打开。
c. 通过控制开关或按钮来操作电磁阀开关，确保其正常开闭。
四、维护保养1. 保持电磁阀的清洁，避免污物进入影响正常运行。
2. 定期检查电磁阀的电源线及接线端是否松动，如有松动请及时拧紧。
3. 若发现电磁阀工作异常，请立即停止使用，并联系专业人员进行维修。
五、注意事项1. 请勿私自拆解电磁阀，以免造成损坏或安全事故。
2. 使用过程中请勿随意更改产品的工作电压、工作压力或工作温度范围，以免影响产品性能。
3. 遇到雷暴天气或长时间不使用时，请切断电源并将电磁阀垂直存放。
六、故障排除以下情况可能会导致电磁阀故障，请参考以下步骤进行排查：1. 电磁阀无法开启：a. 检查供电电源是否正常。
b. 检查控制开关或按钮是否正常。
c. 检查电磁阀的接线是否正确连接。
d. 若仍无法解决，请联系售后服务部门。
2. 电磁阀无法关闭：a. 检查供电电源是否正常。
b. 检查控制开关或按钮是否正常。
c. 检查电磁阀的接线是否正确连接。
燃气紧急切断电磁阀说明书
燃气紧急切断电磁阀说明书 型号: EMV01A● 概 述：本公司燃气紧急切断电磁阀，是燃气管道的安全紧急切断装置。
它可与燃气泄漏报警系统连接或与消防及其他智能报警控制终端模块等连接，实现现场或远程自动/手动紧急切断气源，确保用气安全。
当发生有害的强烈震动时，阀门会自动关闭。
开阀须经人工干预，手动开启，满足安全管理规范，符合事故处理特点。
● 外型尺寸:● 主要技术参数◆适用气体：天然气;石油液化气;人工煤气等◆ 关阀方式： 直流脉冲驱动/手动无腐蚀性气体 ◆ 驱动电压： DC9V ～DC12V.（脉冲）◆ 阀体材质：黄铜合金 (HPb59-1) ◆ 驱动电流： <2A （脉冲）◆ 密封材质：NBR 橡胶 ◆ 关阀时间： 小于1秒◆ 工作环境温度：－10℃～＋50℃ ◆ 防爆类型： 浇封型◆ 最大工作压力：5kPa ◆ 防爆标志： Exm ⅡT6◆ 连接方式：G1/2”(DN15A)/G3/4”(DN20A) ◆ 出线长度： 0.4米◆ 开阀方式：手动复位◆ 执行标准：● 原 理该阀巧妙利用瞬时电磁力与永磁力及弹簧力的相互作用，实现脉冲驱动自保持关阀及手动开阀自保持功能。
关阀驱动原理：瞬时直流脉冲驱动关阀（DC 9V ～12V/1s ）例：电容放电方式驱动电路原理图：DC9V ～12V GND470uf~1000uf /35V10K 白 DC 黑防护盖红色拉柄执行机构 控制电缆 阀体燃气紧急切断电磁阀说明书型号: EMV01A●操作说明1. 阀门在开启状态有两种关阀方式：①给电磁线圈提供一个（约1秒）瞬时直流脉冲（DC 9～12V）电能，阀门则快速关闭；②打开防护盖，手动压下红色手柄也可关阀。
关阀后状态自保持。
注意：通常情况不宜打开防护盖，以免误操作关阀。
2. 阀门在关闭状态只有一种开阀方式：手动用力向上拉起红色手柄，即可开阀。
开阀状态可自保持。
注意：开阀时，如手柄向上提拉困难，则应采取措施使阀门两端进、出口压力平衡，平衡后再开阀。
EH系列电磁阀使用手册说明书
安装、操作、维护手册关于电磁阀尺寸的常规性信息:Clark Cooper电磁阀的一些特殊术语解释理解；如：“全端口”尺寸电磁阀，是指接口尺寸规格与电磁阀的通径一样大小，再如：“减少型端口”尺寸电磁阀，是指管接口尺寸大于通径尺寸.电磁阀的流量系数Cv是通过电磁阀的每个尺寸流量测试确定的值。
“全端口”阀将具有比“减少型端口”阀的Cv更高.每个阀门的Cv等级都列在产品目录里的表格中.Cv的定义是当阀门打开时将以一定压力差情况下流过阀门的多少加仑的水量.以下等式可用于确定：•计算流量, 给出 Cv 和∆P•计算Cv, 给出流量值和∆P•计算∆P, 给出流量值和 CvCv = 阀门的流量系数（无量纲值）S = 比 重（1.0为空气或水）T = 绝对温度（°R）（°R =°F + 460）P1 = 输入端压力（ PSIG）∆P = 压差在阀门处于打开位置，进出口直接的压差.PSIV = 特定体积CFP(立方英尺/磅)安 装：安装阀门之前，请确保操作压力、维护和电气要求与您的安装兼容。
切勿施加不相容的流体介质或超过阀门的压力和温度等级. 阀门应由专业的人员安装和维护.阀门方向:EH30、EH40和EH50阀门设计：进入端是水平进行输入流体，出口端面向下，电磁阀线圈位于顶部。
通用安装选件提供的EH30阀门可以任意方向安装.EH70阀可以任意方向安装.阀体上的箭头表示输入流动方向.管道需要正确支撑，以防止阀体受到额外应力而变形.端口连接:母管螺纹：建议在所有管螺纹连接上使用Teflon®胶带或其他适当的螺纹密封胶。
必须注意防止多余的胶带进入阀门.对于EH70阀门，当施加扭矩或夹紧时，始终使用阀体铸件的六边形部分， 不要对阀门的其他区域施加扭矩或压力.焊接端（仅限EH70阀门）：建议在从阀体上取下阀门内部部件的情况下进行任何需要焊接的端口连接件.如果温度升高到400°F 以上，则可能会对阀门内的密封件造成损坏。
电磁阀维护保养使用说明书
电磁式燃气紧急切断阀维护保养使用说明书型号：AF01B-DN15~DN25欧好牌电磁式燃气紧急切断阀（以下简称电磁阀）作为燃气管道附属设备，是为了保证燃气用户的用气安全，防止因燃气泄漏导致的中毒、爆炸、火灾事故给燃气用户带来的损失。
因此正确的使用和维护保养电磁阀，有利于保障燃气用户的用气安全，有利于保证电磁阀的使用寿命，降低使用成本。
1、使用前确认●确认阀门防尘盖未丢失并完好，防尘盖丢失或损坏可能导致电磁阀打不开甚至漏气。
●确认防尘盖内红色拉帽未丢失。
若丢失会影响电磁阀的手动操作功能。
●确认防尘盖内红色拉帽周围清洁无杂质，若存有大量杂质应及时吹扫，否则可能导致电磁阀打不开甚至漏气。
●确认电磁阀手动功能正常，手动拉起或按下红色拉帽，无卡滞现象。
●确保电磁阀电缆线与燃气报警器正确连接，并测试燃气报警器报警后，电磁阀能够正常关闭。
若用户装修改线应确保接线极性与装修前一致，并测试电磁阀关闭功能正常，否则可能导致发生燃气泄漏时电磁阀无法及时关闭气源，引起燃气事故。
●若用户装修需改动电磁阀的安装位置应通过燃气公司，并由具备安装资质的单位改装。
私自改装出现燃气事故用户负全责。
2、使用过程中电磁阀的使用及维护保养●使用过程中电磁阀的防尘盖不能丢失并应盖紧，其具有防尘防水功能，可以保证电磁阀正常工作。
●使用过程中电磁阀严禁压、挂重物，以免损坏电磁阀，造成燃气泄漏。
●使用过程中电磁阀拉杆位置严禁大量进水，否则造成芯轴锈蚀，可能导致电磁阀打不开甚至漏气，或燃气报警器报警后不关断，引起燃气事故。
●使用过程中燃气泄漏报警切断系统应定期测试功能，保证其报警、切断功能正常，一般每年检测一次。
●欧好牌电磁阀的工作电压为脉冲DC9~24V，用户使用过程中若更换燃气报警器应确认报警器联动输出信号符合电磁阀的工作电压要求。
否则可能损坏电磁阀或发生燃气泄漏时电磁阀无法及时关闭气源，引起燃气事故。
3、重要告知下列原因引起的电磁阀损坏，不在我公司承诺的免费保修服务和承担质量责任的范围内：●私自改装燃气管道造成电磁阀损坏或工作不可靠。
(完整版)电磁阀使用说明书
电磁换向阀使用说明
电磁换向阀是用电磁铁推动阀芯,从而变换流体流动方向的控制阀.在DEH系统中，它主要用于控制油路的通断和切换,或作为先导阀，控制卸荷阀。
体连接处为内螺纹,导磁套上为外螺纹并可直接拧到阀体上。
导磁套和阀体之间靠O形密封圈密封,其密封结构采用了液压元件螺纹连接油口的密封型式（锥面密封），提高了背压密封性.另外该种电磁铁的导磁套和线圈是相对独立的，更换线圈时无需拧下导磁套，因而使得维修变得很方便。
2工作原理:
在未操纵（电磁铁断电）状态下,阀芯由复位弹簧保持在初始位置，油口P与A相通，B与T相通。
当电磁铁通电时,电磁铁的力径推杆作用在控制阀芯上，将推到末端的换向位置。
此时，油口P与B相通,A与T相通.当电磁铁断电时，控制阀芯靠复位弹簧返回初始位置.
3技术参数；
流量:最大80 l/min
工作压力：油口P、A和B最高压力350bar，油口T最高压力140 bar 工作介质：磷酸酯抗燃油
密封材料：氟橡胶
工作油温范围：30~+70℃
保持功率：28W。
电磁阀说明书
Features• Intrinsically safe solenoid enclosures to provide corrosion resistance in harsh environments.•Designed solely for installation in intrinsically safe areas, with properly approved and sized current and voltage-limiting safety barriers.•Acceptable for use in hazardous locations, as classified by the National Electrical Code: Classes I, II, and III, Division 1, including Groups A through G.•Electronically enhanced solenoids have efficient cartridge operators and nonpolarized coils.•Triple redundant diodes prevent electrical pulse for flowing back into the hazardous area.•Mountable in any position.5.03 R3Air and Inert GasIntrinsically Safe ValvesBrass, Aluminum or Stainless Steel Bodies1/4" to 1" NPT2/2• 3/2• 4/2SERIESIntrinsicallySafeElectricalNominal Ambient T emperature Ranges:Series 8314, 8262, 8317:-40˚F to 140˚F (-40˚C to 60˚C) Series 8223, 8316, 8344, 8345, 8551:-4˚F to 140˚ F (-20˚C to 60˚C)Series 8316 suffix V32˚F to 140˚F (0˚C to 60˚C)Refer to Engineering Section for details.Approvals:FM approved under J.I.3W8A8. AX (3610).CSA certified under File LR-13976-116C.CENELEC EEx ia IIC T6 approved - pending Meets applicable CE directives.Refer to Engineering Section for details.Important:These solenoids are intended for use on clean, dry air or inert gas filtered to 50 micrometers or better. To prevent freezing, the dew point of the media should be at least 18˚F (-8˚C) below the minimum temperature to which any portion of the clean air or gas system could be exposed. Instrument air in compliance with ANSI/ISA Standard S7.3-1975 (R1981) exceeds the above requirements and is, therefore, an acceptable medium for these valves.Nominal Wattage is 0.35 @ 24 VDCMaximum Allowable "Off" State Current to the Valves must be less than 1 mA.Electronically Enhanced "IS" Solenoid:Maximum Capacitor Charge Time — 1 second Minimum Time between Cycles — 1 secondMinimum Drop Current to Reset Electronic Coil — 2 mANominal Temperature Rise at 24 VDC and 300 Ohms — 2˚C (36˚F)Maximum Recommended Wire Run (#18 Wire) — 1.5 miles from barrier to valve Important: Minimum series resistance of 200 ohms required in wiring circuit if a safety barrier is not used for non-"IS" system.4qwe rStandard Voltage24 VDC only (±10%)Minumum Operating Current0.028 ampsWBIS:Watertight, Type 3, 3S, 4, 4X, IP-67Liquid Crystal Polymer (LCP) overmolded with 1/2” NPT conduit connection and screw terminals for simple wiring. The terminal block will accommodate 18 gage (AWG) wire and grounding screw is located inside the enclosure.ISSC:DIN 43650/ISO 4400, IP-65Epoxy overmolded with Din Connector supplied, suitable to accept wiring cable diameters of 0.310 to 0.400 inches.Ordering InformationThe LCP Intrinsically Safe solenoid enclosure is designated by the prefix, “WBIS”. The Epoxy Din Connector is ordered by prefix, “ISSC”.Example: WBIS 8314A300 Spare Coil P/NsISSC 8314A300 WBIS: 274445-001*ISSC: 268976-001*Solenoid OperatorsSolenoid ConstrucitonIndexSpecifications (English units)45.04 R3SERIESIntrinsically SafeDirect Mount 8551 NAMUR Specifications (Convertible 3/2 and 5/2 valve)IndexSpecifications (Metric units)45.05 R3SERIESIntrinsically SafeDirect Mount 8551 NAMUR (Convertible 3/2 and 5/2 valves)IndexDimensions: inches (mm)4SERIESIntrinsicallySafeIndex5.06 R35.07 R34SERIESIntrinsically SafeIndex5.08 R34SERIESIntrinsically SafeIndex45.09 R3Dimensions: inches (mm)SERIESIntrinsically SafeIndexDimensions: inches (mm)4SERIESIntrinsicallySafeIndex5.10 R34Dimensions: inches (mm)SERIESIntrinsically Safe5.11 R3IndexDimensions: inches (mm)4SERIESIntrinsicallySafe5.12 R3Index4Dimensions: inches (mm)SERIES Intrinsically Safe5.13 R3Index4Dimensions: inches (mm)SERIES Intrinsically Safe5.14 R3Index。
电磁阀说明书
YCL21
YCL21自动式,自保持电磁阀
系列专利保护
特 征: 1. 2. 寿命可达1百万次
3. 适用于浴室，公共厕所，农业灌溉介 质: 水，空气
流体温度: 丁腈橡胶: -10℃ ~ 80℃ 三元乙丙胶: -30℃ ~ 120℃ 氟橡胶: -30℃ ~ 150℃ 压 力: YCL21: 0.0MPa ~ 1.0MPa 连接尺寸: 1/8", 1/4",3/8",1/2"螺 纹: G 螺纹, NPT 螺纹
通 径 (mm): 1.6,2.0,2.5,3.0,3.5,4.0,5.0,6.0
电 压: DC - 12V , 24V , 6V , 瞬时通电时间 0.3 秒~0.5秒 范 围: ± 10%
线 圈: L11B, 8W/14W(DC), IP65 100%ED 材 料: 阀体 - 铜或不锈钢
密封件 - VITON,NBR,EPDM,PTFE 隔磁管 - 不锈钢304 动铁芯 - 不锈钢430F 静铁芯 - 不锈钢430F 弹簧 - 不锈钢304 分磁环 - 紫铜
自保持线圈，低功率，不需要维持电压YCL21
举例：YCL21 25 1 GBV L11B2, YCL21 系列, 2.5MM 通径, G 螺纹1/8", 铜阀体, 氟橡胶密封件, 线圈型号 L11B, DC12V 电压,接线盒连接。
型号编制方式 N - 丁腈胶E - 三元乙丙胶V - 氟橡胶
1、DC24V
2、DC12V
3、DC6V
G G 螺纹 - N NPT 螺纹
- YCL21
B - 铜S - 不锈钢
YCL21。
电磁阀说明书
玑法 燃气紧急切断电磁阀说明书 型号: PS01A DN15A/DN20A 台州磐石金属制品有限公司● 概 述：本公司PS01A 系列燃气紧急切断电磁阀，是燃气管道的安全紧急切断装置。
它可与燃气泄漏报警系统连接或与消防及其他智能报警控制终端模块等连接，实现现场或远程自动/手动紧急切断气源，确保用气安全。
当发生有害的强烈震动时，阀门会自动关闭。
开阀须经人工干预，手动开启，满足安全管理规范，符合事故处理特点。
● 外型尺寸:● 主要技术参数◆ 适用气体：天然气;石油液化气;人工煤气等 ◆ 关阀方式： 直流脉冲驱动/手动无腐蚀性气体 ◆ 驱动电压： DC9V ～DC12V .（脉冲）◆ 阀体材质：黄铜合金 ◆ 驱动电流： <2A （脉冲）◆ 密封材质：NBR 橡胶 ◆ 关阀时间： 小于1秒◆ 工作环境温度：－10℃～＋50℃ ◆ 防爆类型： 浇封型◆ 最大工作压力：10kPa ◆ 出线长度： 0.4米◆ 连接方式：G1/2”(DN15A)/G3/4”(DN20A)◆ 开阀方式：手动复位◆ 执行标准：● 原 理该阀巧妙利用瞬时电磁力与永磁力及弹簧力的相互作用，实现脉冲驱动自保持关阀及手动开阀自保持功能。
关阀驱动原理：瞬时直流脉冲驱动关阀（DC 9V ～12V/1s ）例：电容放电方式驱动电路原理图：规格 A(mm) B(mm)C(mm) D(mm) DN15A 64 2889 103 DN20A 6734 92 109 电磁阀DC9V ～12V GND470uf~1000uf /35V10K 白 DC 黑防护盖 红色拉柄 执行机构 控制电缆 阀体玑法 燃气紧急切断电磁阀说明书 型号: PS01A DN15A/DN20A 台州磐石金属制品有限公司● 操作说明1. 阀门在开启状态有两种关阀方式：① 给电磁线圈提供一个（约1秒）瞬时直流脉冲（DC 9～12V ） 电能，阀门则快速关闭； ② 打开防护盖，手动压下红色手柄也可关阀。
费斯托电磁阀操作手册说明书
原版操作手册的译本© 2020 Festo SE & Co. KG 保留一切权利1EX 标记Tab. 1 2适用文件产品的技术参数在其他文件中可能存在差异。
在易爆环境下操作时始终优先参照相关文件中的技术参数。
有关产品的所有可用文件 è /sp 。
3认证的产品电压型号14 … 32 V DCVACC-S13-11-K4-1-…ATab. 2 认证的电磁线圈4安全4.1一般性安全提示–电磁线圈可以与经认可的电磁阀一起用于爆炸性气体环境 1 区和 2 区以及爆炸性粉尘环境 21 区和 22 区。
–电磁阀只能采用压缩空气作为工作介质。
–本产品不能用于其它流体。
–请注意产品标签上的说明。
–安装后才能运转电磁线圈。
–注意工作条件。
–在有爆炸危险的区域外吸入工作介质。
–仅由具备资质的专业电工执行安装和调试。
4.2按规定使用电磁线圈按规定作为 Festo 阀的执行元件。
4.3标记 X：特殊条件–仅使用经认可的电磁阀。
–应用范围与环境温度有关。
–设备必须与认证为 Ex ia IIC 或 Ex ib IIC 的本安型电路连接。
–防止设备产生静电。
5功能在接通电压之后，将磁体励磁，阀被驱动。
安装的电流脉冲发生器可以在低功率电气网络上工作。
6装配1接口 12（仅在使用外部先导气源时）2弹簧垫圈3排气螺丝/固定螺母4电缆螺纹接头（带螺帽）5端子壳体盖板6电磁线圈7电枢导管8电磁阀Fig. 16.1机械部分在松开螺帽时，避免拧松电缆接头。
注意拧紧力矩：电缆接头 2.3 Nm；螺帽1.5 Nm1.将电磁线圈和弹簧垫圈套在电枢导向管上。
–填注材料朝向电磁阀。
2.拧紧排气螺丝。
无法再旋转电磁线圈（拧紧力矩 4 … 6 Nm）。
3.打开端子壳体盖板。
4.将电缆与端子相连。
注意极性（拧紧力矩 2… 3 Nm）。
5.关闭端子壳体盖板（拧紧力矩 0.6 … 0.7 Nm）。
6.对于外部先导气源，使用气口 12。
电磁阀说明书(一)
电磁脉冲阀使用说明书一、用途电磁脉冲阀是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”。
受脉冲喷吹控制仪输出信号的控制，对滤袋逐排（室）喷吹清灰，使除尘器的阻力保持在设定的范围之内，以保证除尘器的处理能力和收尘效率。
二、技术参数工作压力（MPa）: 0.2~0.8环境温度（℃）-5~55使用介质：清洁空气相对湿度∠85％电压：AC220V三、结构和工作原理1、结构：脉冲阀出阀体、线圈、膜片、先导、弹簧构成，阀体材质为合金铝。
2、工作原理：脉冲阀接到控制信号，打开先导孔，A室气体经排气孔排入大气，A室压力下降，小膜片上移，打开了B室，B室的气体经排气孔排出，B 室压力下降，大膜片上移，打开了气包内的喷吹管口，气包中气体瞬间经过喷吹管喷入布袋，进行清灰，此后，由于电磁阀排气口封闭，小膜片和大膜片下移，这时A、B室压力达到平衡，在弹簧的作用下，大膜片将喷吹管口顶紧，完成一次脉冲清灰。
四、常见故障及排除方法故障现象原因排除方法脉冲阀常开电磁阀不能关闭。
小节流孔完全堵塞膜片上的垫片松脱漏气检修或更换电磁阀，清除节流孔中污物，重新安装脉冲阀，装好垫片，更换失效弹簧。
脉冲阀常闭控制系统无信号。
电磁阀失灵或排气孔堵塞。
膜片破损。
检修控制系统。
检修或更换电磁阀。
更换膜片。
脉冲阀喷吹无力大膜片上节流孔过大或膜片上有砂眼。
电磁阀排气孔部分被堵。
控制系统输出脉冲宽度过窄。
更换膜片。
系统气源压力及排气孔。
调整脉冲宽度。
脉冲阀不工作或漏气接触不良或线圈断路。
阀内有脏物。
弹簧膜片失去作用或损坏。
调换线圈。
清洗电磁阀。
更换弹簧或膜片。
