Protel99se 画图心得通过将近两个月的画图，我觉得首先要树立一种观念。
我做的是商品，面对的是市场。
自己看不过去的东西绝对不往上交，要想办法解决，检验不合格的东西，要做好自我检讨,找出问题所在。
下面我将最近我将我画TouchPAD的技巧总结如下：一、在布局之前先要将原理图打映出来，这样根据原理图来布局的话可以减少很多时间，布局要做到美观，电容要尽量的靠近芯片。
二、画线的时候，最重要的是讲究美观，自己要思考怎样画好看。
线尽可能的粗。
电源和地线要尽量的拉开距离。
三、画PAD总结：1、SHIFT+空格键，可以进行画线角度的选择，画弧型或90，45，角。
2、画PAD要加阻焊层这样就能防止出现焊盘周边没有绿油的现象。
3、画线的时候要注意设计最小安全间距>6mil4、过孔设计孔径0.4mm 外径为0.6mm5、旋转度数的选择，双击元件选Ｒｏｔｉｎｇ6、画线之前一定要先把网络标号标好再画。
这样可以减少错误。
7、修改所有元件的坐标，选中后修改坐标再改点全局键再把全局里的X改成SAME即可。
8、画菱形，先确定四个点，确定四个点后就能确定一个菱形。
如图所示：首先要算出两两焊盘之间的距离，然后菱形的长就等于大焊盘的长，菱形的高就等于小焊盘的长。
9、阵列式粘贴，先要算出第一个的精确位置，不要放偏了，再算出第二个的精确位置，放置好。
再算出阵列的间隔距离，进行粘贴。
即只要四次就能粘贴好一个TACHPA焊盘一焊盘二 PAD3 PAD ４ PAD5 PAD6首先确定焊盘一的X轴(焊盘一的X轴就是PAD３的坐标)再确定焊盘二的Ｙ轴（焊盘二的Ｙ轴就是PAD４的坐标）。
然后确定焊盘一的Y轴的坐标和焊盘二的X轴坐标；（焊盘一的Y坐标=PAD4（Y）+(PAD5(Y)-PAD4(Y))/2）(焊盘二的X坐标=PAD3(X)+(PAD6(X)-PAD3(X))/2).10、在进行阵列式粘贴的时候，要注意选中整个焊盘，然后进行复制，复制时要记得选中原点。
dxp心得体会
dxp心得体会篇一：PRoTEL学习心得Protel学习心得以下是通过自学得到的一些Protel经验和心得（一）PcB板设计的工作流程通常情况下，从接受到设计到最后制成PcB板图，主要经过以下几步：1）计划剖析：主要决定原理图的设计；2）软件仿真：对设计进行软件仿真，评估设计的可行性；3）设计原理图元件：固然Protel中提供了丰盛的原理图元件库，但并不是所有的元件都被收进了尺度库中，如果发明元件库中没有所需的元件，则需要手动设计原理图元件，树立自己的元件库，将所有手动设计的元件都放在自己定义的库中是一个好习惯。
4）绘制原理图：在找到所有原理图元件后，可以开端原理图的绘制，根据具体电路的庞杂水平决议是否使用层次原理图。
完成原理图设计后，需要应用ERc工具查错，找到出错原因后，修改原理图电路，重新查错直到没有原则性错误为止；5）设计元件封装：同原理图元件一样，Protel也不可能提供所有元件的封装。
如果元件封装库中没有所需尺寸的封装，则需自己手动设计元件的封装。
树立自己的元件封装库，将所有设计的元件封装都放在元件封装库中，以便今后设计中取用。
6）设计PcB板：在确认原理图无误后，开端PcB板的绘制工作，首先要根据系统的设计和工艺要求，绘出PcB板的轮廓，并肯定PcB 的工艺请求，这主要包括断定使用几层板，加工精度等，然后将原理图导入到PcB板中，在网络表、设计规则和原理图的领导下布局和布线。
最后利用dRc工具查错。
7）文档整顿：文档收拾是很必要的，它有利于今后的保护和改良工作。
通常情形下，全部设计的基础流程如上所述，其中有些步骤在设计中经常会穿插进行。
PcB板图是所有设计的终极结果，PcB板图的好坏直接决议了设计结果是否满足请求，PcB板图的设计过程主要有以下几步：1）计划PcB板在正式绘制之前，要计划好PcB板的尺寸，这包含PcB板的边缘尺寸和内部预留的用于固定的螺丝孔，也包含其他需要挖掉和预留的空间，这些地位是由装备的外形和接口来决议。
Protel DXP报告
Protel DXP专业班级：姓名学号：成绩：通过对Protel DXP软件一周的学习，我学会了一些基本电路的原理图绘制和PCB的制作，基本的了解和掌握了一些绘制、编辑电路原理图的方法和技巧，并能处理一些常见问题。
在对Protel DXP软件的学习中，我有不少心得体会，下面我就谈一下我的学习体会。
一、Protel DXP简介在电子信息时代，电子技术突飞猛进，正朝着大规模、高密度、小型化、微型化的方向发展，电路板的设计工艺日趋复杂、精美和完善。
Protel DXP是Altium 公司开发的一款基于Windows操作系统的电路辅助设计软件，其功能非常强大，是电路CAD领域的主流产品。
它是第一个将所有的设计工具集成于一身的板级设计系统，从最初的项目模块规划到最终形成生产数据都可以按照设计者自己的设计方式实现。
Protel DXP采用优化的设计浏览器，通过把设计输入仿真、PCB绘制编辑、拓扑自动布线、信号完整性分析和输出等技术的完美融合，为用户提供了全新的设计解决方案，使用户可以轻松的进行各种复杂的电路板设计。
二、Protel DXP的文件管理1、在应用Protel DXP软件时，首先要创建一个工程，Protel DXP把任何一个电路图设计都认为是一个项目工程，它包含有指向各个文档文件的链接和必要的工程管理信息。
所以应为设计项目新建一个文件夹，然后把在设计中创建得所有文档都保存在该文件夹中。
创建各种设计文档在项目工程中添加设计文档项目工程中移去设计文档三、印制电路板设计步骤1、电路原理图设计2、定义PCB文件，规划板框和板层3、将电路原理图文件数据转移到PCB文件中4、元件布局5、元件布线6、放置覆铜和焊盘补泪滴处理7、设计规则检查8、PCB文件送出制版四、进入原理图设计系统。
Protel DXP的原理图设计为我们用户提供了很大的方便，用户只需找到所需的元件然后连接导线，就可以编辑成一张简单易读的原理图了。
protel 使用心得
1.更改软件显示页面、对话框字体大小: 单击软件最左上角下指箭头, 在下拉菜单中, 选preferences, 弹出对话框, 将USE Client System FONT前对勾去掉, 单击CHANGE SYSTEM FONT, 更改字体大小。
2.更改纸张大小: 在原理图编辑页面, 双击图纸边框, 任意边都可, 在弹出对话框中, 更改纸张大小。
3.调整元器件位置: 选中器件, 按住空格可实现九十度旋转, 按住X键, 可实现左右旋转, 按住Y键实现上下对称旋转。
4、放置电源、接地符号: 在放置接地符号时, 要记得更改网络标号, 即NET改为GND。
软件工具栏设置:在主菜单VIEW, 下拉菜单中, 选中TOOLBARS, 其中有各种工具栏。
5.在放置元件时按下TAB键, 打开元件属性对话框, 在其中更改封装、元件编号、其中PART TYPE中可填写元件大小数值, 在原理图上能显示出来的, 只有DESIGNATOR和PART TYPE两项, DESIGNATOR表示元件在电路图中的流水号, 选择HIDDEN FIELDS选项, 可显示元件隐藏引脚。
6.绘制导线时, 同时按下TAB键, 弹出导线属性设置框。
WIRE用于设置导线宽度, COLOR用于设置颜色。
在导线上双击, 也可打开导线属性对话框, 但是, 在画导线时按TAB 键弹出对话框中GLOBAL按钮是灰色的, 不能操作, 双击打开的对话框, 此键可用。
在GLOBAL中, 可以进行导线替换, ATTRIBUTES MATCH BY, 用于设置全局修改条件, COPY ATTRIBUTES, 功能是设置所要全局修改的对象。
即前者是选择被修改对象, 后者是用来设定修改内容。
7、设置网络标识属性: 在属性对话框中NET 一项中, 填入所需名字如D1,下一个名字就自动设为D2这样可以方便更改名字。
另外在GLOBAL选项中, 可以实现网络标号名字替换, 具体方法为: 如将电路中所有网络标号名称为D0,D1…D7替换为A0,A1…A7, 在WILD中输入D*, 在COPY ATTRIBUTES 选项中输入{D=A}, 单击OK即可。

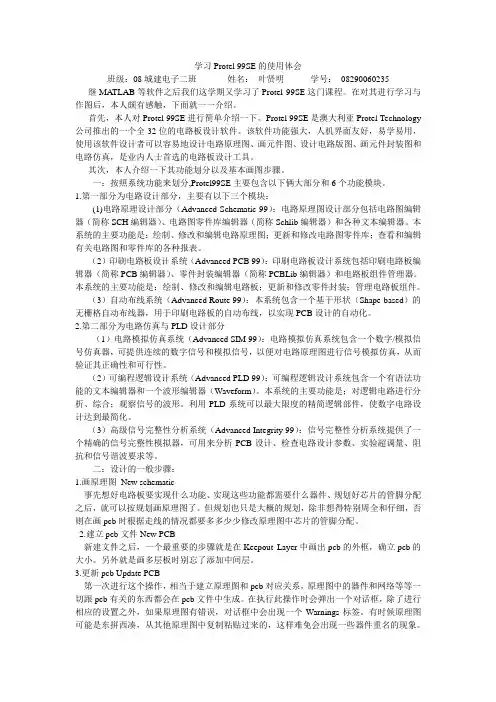

学习Protel 99SE的使用体会
学习Protel 99SE的使用体会班级：08城建电子二班姓名：叶贤明学号：08290060235 继MA TLAB等软件之后我们这学期又学习了Protel 99SE这门课程。
在对其进行学习与作图后，本人颇有感触，下面就一一介绍。
首先，本人对Protel 99SE进行简单介绍一下。
Protel 99SE是澳大利亚Protel Technology 公司推出的一个全32位的电路板设计软件。
该软件功能强大，人机界面友好，易学易用，使用该软件设计者可以容易地设计电路原理图、画元件图、设计电路版图、画元件封装图和电路仿真，是业内人士首选的电路板设计工具。
其次，本人介绍一下其功能划分以及基本画图步骤。
一：按照系统功能来划分,Protel99SE主要包含以下俩大部分和6个功能模块。
1.第一部分为电路设计部分，主要有以下三个模块：(1)电路原理设计部分（Advanced Schematic 99）：电路原理图设计部分包括电路图编辑器（简称SCH编辑器）、电路图零件库编辑器（简称Schlib编辑器）和各种文本编辑器。
本系统的主要功能是：绘制、修改和编辑电路原理图；更新和修改电路图零件库；查看和编辑有关电路图和零件库的各种报表。
（2）印刷电路板设计系统（Advanced PCB 99）：印刷电路板设计系统包括印刷电路板编辑器（简称PCB编辑器）、零件封装编辑器（简称PCBLib编辑器）和电路板组件管理器。
本系统的主要功能是：绘制、修改和编辑电路板；更新和修改零件封装；管理电路板组件。
（3）自动布线系统（Advanced Route 99）：本系统包含一个基于形状（Shape-based）的无栅格自动布线器，用于印刷电路板的自动布线，以实现PCB设计的自动化。
2.第二部分为电路仿真与PLD设计部分（1）电路模拟仿真系统（Advanced SIM 99）：电路模拟仿真系统包含一个数字/模拟信号仿真器，可提供连续的数字信号和模拟信号，以便对电路原理图进行信号模拟仿真，从而验证其正确性和可行性。
