一位全加器仿真时序程序及电路图
EDA技术实用教程课(潘松)后答案解答

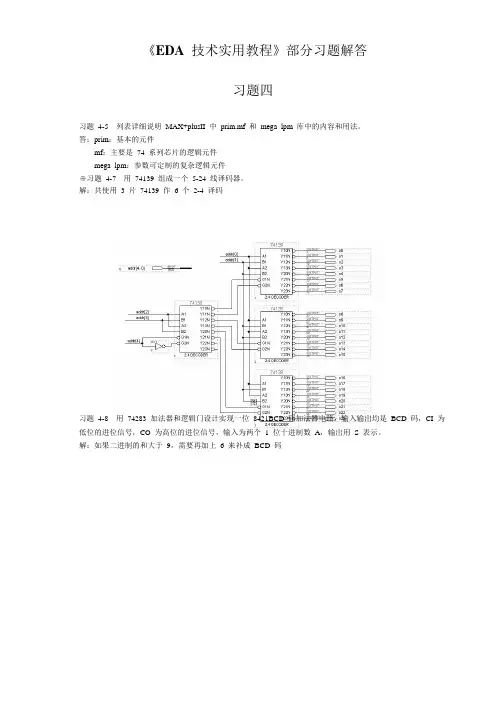

《EDA技术实用教程》部分习题解答习题四习题4-5 列表详细说明MAX+plusII 中prim.mf 和mega_lpm 库中的内容和用法。
答：prim：基本的元件mf：主要是74 系列芯片的逻辑元件mega_lpm：参数可定制的复杂逻辑元件⊕习题4-7 用74139 组成一个5-24 线译码器。
解：共使用 3 片74139 作6 个2-4 译码图习题4-8 用74283 加法器和逻辑门设计实现一位8421BCD 码加法器电路，输入输出均是BCD 码，CI 为低位的进位信号，CO 为高位的进位信号，输入为两个 1 位十进制数A，输出用S 表示。
解：如果二进制的和大于9，需要再加上 6 来补成BCD 码2第 1 章概述图习题4-9 设计一个7 人表决电路，参加表决者7 人，同意为1，不同意为0，同意者过半则表决通过，绿指示灯亮；表决不通过则红指示灯亮。
解：方法有多种，仅举一例。
有多个 1 位全加器构成。
图其中 1 位全加器的原理图如下：图 1 位全加器第 1 章 概述3习题 4-10 使用 prim 和 mf 库中的元件设计一个周期性产生二进制序列 010******** 的序列发生器，用移 位寄存器或用同步时序电路实现，并用时序仿真器验证其功能。
解：给出一种解法习题 4-11 用 D 触发器设计 3 位二进制加法计数器。
解：注意 D 触发器级联时应取非端，否则只能作分频器下图是异步计数器方式，同步计数器方式请读者自行考虑习题 4-12 用 D 触发器构成按循环码(000->001->011->111->101->100->000)规律工作的六进制同步计数器。
解：用同步计数器来实现。
（事实上要求设计的是一个袼雷码计数器） 考虑不同状态时，对应的 DFF 输入端的值：4 D 0 =Q 第 1 章 概述Q 2 + Q 2 1 Q D 1 = Q 2 0 = D 2 Q Q2Q 0 + Q 2 14-13 应用 4 位全加器和 74374 构成 4 位二进制加法计数器。
EDA实验报告

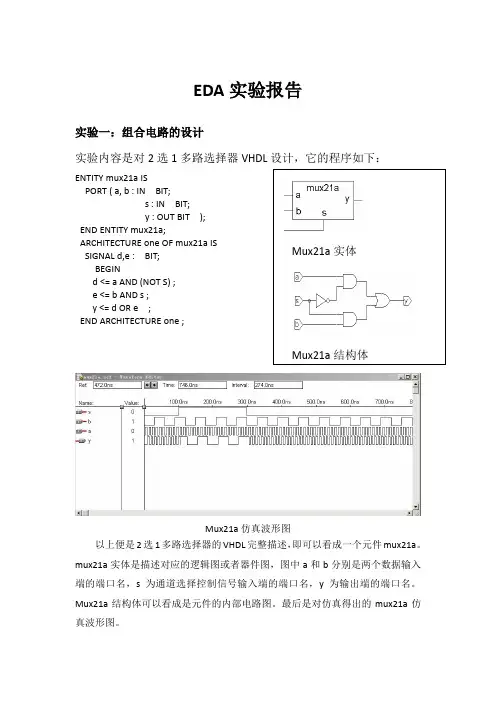

EDA 实验报告实验一：组合电路的设计实验内容是对2选1多路选择器VHDL 设计，它的程序如下：ENTITY mux21a ISPORT ( a, b : IN BIT; s : IN BIT; y : OUT BIT ); END ENTITY mux21a;ARCHITECTURE one OF mux21a IS SIGNAL d,e : BIT; BEGIN d <= a AND (NOT S) ; e <= b AND s ; y <= d OR e ;END ARCHITECTURE one ;Mux21a 仿真波形图以上便是2选1多路选择器的VHDL 完整描述，即可以看成一个元件mux21a 。
mux21a 实体是描述对应的逻辑图或者器件图，图中a 和b 分别是两个数据输入端的端口名，s 为通道选择控制信号输入端的端口名，y 为输出端的端口名。
Mux21a 结构体可以看成是元件的内部电路图。
最后是对仿真得出的mux21a 仿真波形图。
Mux21a 实体Mux21a 结构体实验二：时序电路的设计实验内容D触发器的VHDL语言描述，它的程序如下：LIBRARY IEEE ;USE IEEE.STD_LOGIC_1164.ALL ;ENTITY DFF1 ISPORT (CLK : IN STD_LOGIC ;D : IN STD_LOGIC ;Q : OUT STD_LOGIC );END ;D触发器ARCHITECTURE bhv OF DFF1 ISBEGINPROCESS (CLK)BEGINIF CLK'EVENT AND CLK = '1'THEN Q <= D ;END IF;END PROCESS ;END bhv;D触发器的仿真波形图最简单并最具代表性的时序电路是D触发器，它是现代可编程ASIC设计中最基本的时序元件和底层元件。
VHDL第4章_全加器
元件例化语句的第二部分则是此元件与当前设计实体(顶层文件 中 元件例化语句的第二部分则是此元件与当前设计实体 顶层文件)中 顶层文件 元件间及端口的连接说明。语句的表达式如下： 元件间及端口的连接说明。语句的表达式如下：
例化名 : 元件名 PORT MAP( [端口名 =>] 连接端口名 连接端口名,...); 端口名
3. 并置操作符 &
以下是一些并置操作示例： 以下是一些并置操作示例： SIGNAL a : STD_LOGIC_VECTOR (3 DOWNTO 0) ; SIGNAL d : STD_LOGIC_VECTOR (1 DOWNTO 0) ; ... a <= '1'&'0'&d(1)&'1' ; -- 元素与元素并置，并置后的数组长度为 元素与元素并置，并置后的数组长度为4 & & & ... IF a & d = "101011" THEN ... –- 在IF条件句中可以使用并置符 条件句中可以使用并置符
co 0 0 0 1
1位二进制半加器 位二进制半加器
LIBRARY IEEE; USE IEEE.STD_LOGIC_1164.ALL; ENTITY h_adder IS PORT (a，b : IN STD_LOGIC; ， co, so : OUT STD_LOGIC); END ENTITY h_adder； ； ARCHITECTURE fh1 OF h_adder I BEGIN so <= (a OR b)AND(a NAND b); co <= NOT( a NAND b); END ARCHITECTURE fh1;
实验一 1位全加器电路设计
实验一1位全加器电路的设计一、实验目的1、学会利用Quartus Ⅱ软件的原理图输入方法设计简单的逻辑电路；2、熟悉利用Quartus Ⅱ软件对设计电路进行仿真的方法；3、理解层次化的设计方法。
二、实验内容1、用原理图输入方法设计完成一个半加器电路。
并进行编译与仿真。
2、设计一个由半加器构成1位全加器的原理图电路，并进行编译与仿真。
3、设计一个由1位全加器构成4位加法器的原理图电路，并进行编译与仿真。
三、实验步骤1. 使用Quartus建立工程项目从【开始】>>【程序】>>【ALtera】>>【QuartusII6.0】打开Quartus软件，界面如图1-1示。
图1-1 Quartus软件界面在图1-1中从【File】>>【New Project Wizard...】新建工程项目，出现新建项目向导New Project Wizard 对话框如图1-2所示。
该对话框说明新建工程应该完成的工作。
在图1-2中点击NEXT进入新建项目目录、项目名称和顶层实体对话框，如图1-3 所示，顶层实体名与项目名可以不同，也可以不同。
输入项目目录如E:\0512301\ first、工程项目名称和顶层实体名同为fadder。
图1-2 新建工程向导说明对话框图1-3 新建工程目录、项目名、顶层实体名对话框接着点击NEXT进入新建添加文件对话框如图1-4所示。
这里是新建工程，暂无输入文件，直接点击NEXT进入器件选择对话框如图1-5所示。
这里选择Cyclone 系列的EP1C6Q240C8。
图1-4 新建添加文件对话框图1-5器件选择对话框点击NEXT进入添加第三方EDA开发工具对话框如图1-6所示。
图1-6 添加第三方EDA开发工具对话框本实验只利用Quartus集成环境开发，不使用其它EDA开发工具，直接点击NEXT进入工程信息报告对话框如图1-7所示。
点击Finish完成新建工程项目的建立如图1-8示。
一位全加器电路版图设计
目录1 绪论 (1)1.1 设计背景 (1)1.2 设计目标 (1)2一位全加器电路原理图编辑 (2)2.1 一位全加器电路结构 (2)2.2 一位全加器电路仿真分析波形 (3)2.3 一位全加器电路的版图绘制 (3)2.4一位全加器版图电路仿真并分析波形 (3)2.5 LVS检查匹配 (3)总结 (3)参考文献 (3)附录一：电路原理图网表 (3)附录二：版图网表 (3)1 绪论1.1 设计背景Tanner集成电路设计软件是由Tanner Research 公司开发的基于Windows 平台的用于集成电路设计的工具软件。
早期的集成电路版图编辑器L-Edit在国已具有很高的知名度。
Tanner EDA Tools 也是在L-Edit的基础上建立起来的。
整个设计工具总体上可以归纳为电路设计级和版图设计级两大部分，即以S-Edit 为核心的集成电路设计、模拟、验证模块和以L-Edit为核心的集成电路版图编辑与自动布图布线模块。
Tanner软件包括S-Edit，T-Spice，L-Edit与LVS[1]。
L-Edit Pro是Tanner EDA软件公司所出品的一个IC设计和验证的高性能软件系统模块，具有高效率，交互式等特点，强大而且完善的功能包括从IC设计到输出，以及最后的加工服务，完全可以媲美百万美元级的IC设计软件。
L-Edit Pro包含IC设计编辑器(Layout Editor)、自动布线系统(Standard Cell Place & Route)、线上设计规则检查器（DRC）、组件特性提取器（Device Extractor）、设计布局与电路netlist的比较器(LVS)、CMOS Library、Marco Library，这些模块组成了一个完整的IC设计与验证解决方案。
L-Edit Pro丰富完善的功能为每个IC 设计者和生产商提供了快速、易用、精确的设计系统。
1.2 设计目标1.用tanner软件中的原理图编辑器S-Edit编辑一位全加器电路原理图2.用tanner软件中的TSpice对一位全加器的电路进行仿真并分析波形3.用tanner软件中的版图编辑器L-Edit进行一位全加器电路的版图绘制，并进行DRC验证4.用tanner软件中的TSpice对一位全加器的版图进行仿真并分析波形5.用tanner软件的layout-Edit中的lvs功能对一位全加器进行LVS检验观察原理图与版图的匹配程度2一位全加器电路原理图编辑2.1 一位全加器电路结构一位全加器电路是数据运算和数字信号处理中应用最广泛的组合模块之一。
实验一1 1位全加器的设计
实验一1位全加器的设计一、实验目的1.熟悉ISE软件的使用；2.熟悉下载平台的使用；3.掌握利用层次结构描述法设计电路。
二、实验原理及说明由数字电路知识可知，一位全加器可由两个一位半加器与一个或门构成，其原理图如图1所示。
该设计利用层次结构描述法，首先设计半加器电路，将其打包为半加器模块；然后在顶层调用半加器模块组成全加器电路；最后将全加器电路编译下载到实验板，其中a,b,cin 信号可采用实验箱上SW0,SW1,SW2键作为输入，输出sum,cout信号采用发光二极管LED3，LED2来显示。
图1 全加器原理图三、实验步骤1.在ISE软件下创建一工程，工程名为full_adder，工程路径在E盘，或DATA盘，并以学号为文件夹，注意不要有中文路径，注意：不可将工程放到默认的软件安装目录中。
芯片名为Spartan3E系列的XC3S500E-PQG2082.新建Verilog HDL文件，首先设计半加器，输入如下源程序；module half_adder(a,b,s,co);input a,b;output s,co;wire s,co;assign co=a & b;assign s=a ^ b;endmodule3.保存半加器程序为half_adder.v，通过HDL Bench画仿真波形，获得仿真用激励文件，随后进行功能仿真、时序仿真，验证设计的正确性，观察两种仿真波形的差异。
4.在Design窗口中，选择Design Utilities→Create Schematic Symbol创建半加器模块；5.新建一原理图(Schematic)文件，在原理图中调用两个半加器模块、一个或门模块,按照图1所示连接电路，并连接输入、输出引脚。
完成后另保存full_adder.sch。
6.对设计进行综合，如出现错误请按照错误提示进行修改。
7.HDL Bench画仿真波形，获得仿真用激励文件，分别进行功能与时序仿真，验证全加器的逻辑功能，观察两类波形的差异。
实验一--一位全加器的原理图设计【范本模板】
桂林电子科技大学实验报告2015-2016学年第二学期开课单位海洋信息工程学院适用年级、专业13级电子信息工程课程名称EDA技术与应用主讲教师覃琴实验名称一位全加器学号1316030515姓名魏春梅实验一一位全加器的原理图设计一、实验目的①掌握Quartus II原理图输入法的编辑、编译（综合）、仿真和编程下载的操作过程.②用原理图输入法设计全加器电路,并通过电路仿真和硬件验证，进一步了解全加器的功能.③熟悉EDA实训仪的使用方法。
二、实验原理考虑来自低位来的进位的加法运算称为”全加”，能实现全加运算的电路称为全加器.1位全加器的真值表如表1。
1所列,表中的A、B是两个一位二进制加数的输入端。
CI是来自低位来的进位输入端。
SO是和数输出端，CO是向高位的进位输出端。
根据真值表写出电路输出与输入之间的逻辑关系表达式为:A B CI SO CO三、实验设备①EDA实训仪1台.②计算机1台（装有Quartus II软件)。
四、实验内容在Quartus II软件中，采用原理图输入法设计1位的全加器电路,编辑、编译（综合）、仿真,引脚锁定，并下载到EDA实训仪中进行验证。
注：用EDA实训仪上的拨动开关S1、S2、SO分别作为加数A、加数B、低位进位输入端CI,用发光二极管L1、L0分别作为和输出端SO、仅为输出端CO。
五、实验预习要求①查阅资料,复习有关全加器的内容，并认真阅读实验指导书，分析、掌握实验原理.②预习理论课本有关Quartus II软件的使用方法，并简要地写出Quartus II软件的操作步骤。
③复习数字逻辑电路有关全加器的内容，设计1位全加器的逻辑电路图。
1、实验电路图路径：E/1316030515/adder2、实验波形仿真图路径：E/1316030515/adder3、实验结果图六、实验总结①用Quartus II软件的原理图输入法进行数字电路设计的方法及步骤。
1、建立工程项目（文件夹、工程名、芯片选择)；2、编辑设计文件（元件、连线、输入输出、检查电路正确性);3、时序仿真（波形验证设计结果）；4、引脚锁定（参考文件锁定输入输出引脚）；5、编译下载;6、硬件调试。
一位全加器_可编程逻辑器件VHDL实验报告
1.一位全加器实验报告一、实验目的要求学习计数器的设计、仿真和硬件测试，进一步熟悉VHDL设计技术。
设计程序独立完成全加器的仿真。
全加器由两个半加器组合而成，原理类似。
半加器不考虑低位进位，但有高位进位；全加器要考虑低位的进位且该进位和求和的二进制相加，可能获得更高的进位。
二、设计方法与原理图图1是一个一位二进制全加器电路图，由图1所示，由两个半加器和一个或门构成一个一位二进制全加器；ain,bin为全加器的输入端，cin为全加器的低位进位，sum是全加器的全加和，cout是全加器的全加进位端；从而实现一位二进制全加器。
（图1）一位二进制全加器原理图三、实验内容按照教材上的步骤，在max plus II上进行编辑、编译、综合、适配、仿真。
说明例中各语句的作用，详细描述示例的功能特点，给出其所有信号的时序仿真波形。
四、源程序library ieee;use ieee.std_logic_1164.all;entity full_adder isport(a,b,cin:in std_logic;cout,sum:out std_logic);end entity full_adder;architecture fd1 of full_adder iscomponent h_adderport(a,b:in std_logic;co,so:out std_logic);end component;component or2aport(a,b:in std_logic;c:out std_logic);end component;signal d,e,f:std_logic;beginu1:h_adder port map(a=>ain,b=>bin,co=>d,so=>e); u2:h_adder port map(a=>e,b=>cin,co=>f,so=>sum); u3:or2a port map(a=>d,b=>f,c=>cout);end fd1;五过程性截图六、仿真结果（图2）一位二进制全加器仿真结果七、分析结果与总结由图2，本实验的目标已达成，及通过编写VHDL语言实现一个一位二进制全加器。
实验一一位二进制全加器设计实验
大学实验报告学生： 学 号： 专业班级： 中兴101实验类型：■ 验证 □ 综合 □设计 □ 创新 实验日期： 2012 9 28 实验成绩：实验一 一位二进制全加器设计实验一．实验目的（1）掌握Quartus II 的VHDL 文本设计和原理图输入方法设计全过程； （2）熟悉简单组合电路的设计，掌握系统仿真，学会分析硬件测试结果； （3） 熟悉设备和软件，掌握实验操作。
二．实验容与要求（1）在利用VHDL 编辑程序实现半加器和或门，再利用原理图连接半加器和或门完成全加器的设计，熟悉层次设计概念；（2）给出此项设计的仿真波形；（3）参照实验板1K100的引脚号，选定和锁定引脚，编程下载，进行硬件测试。
三．设计思路一个1位全加器可以用两个1位半加器及一个或门连接而成。
而一个1位半加器可由基本门电路组成。
(1) 半加器设计原理能对两个1位二进制数进行相加而求得和及进位的逻辑电路称为半加器。
或：只考虑两个一位二进制数的相加，而不考虑来自低位进位数的运算电路，称为半加器。
图1为半加器原理图。
其中：a 、b 分别为被加数与加数，作为电路的输入端；so 为两数相加产生的本位和，它和两数相加产生的向高位的进位co 一起作为电路的输出。
半加器的真值表为表1 半加器真值表absoco0 0 0 0 0 1 1 0 1 0 1 0 111由真值表可分别写出和数so ，进位数co 的逻辑函数表达式为：b a b a b a so ⊕=+=--（1）ab co = （2）图1半加器原理图(2) 全加器设计原理除本位两个数相加外，还要加上从低位来的进位数，称为全加器。
图2全加器原理图。
全加器的真值表如下：表2全加器真值表c a b co so0 0 0 0 00 0 1 0 10 1 0 0 10 1 1 1 01 0 0 0 11 0 1 1 01 1 0 1 01 1 1 1 1其中a为加数，b为加数，c为低位向本位的进位，co为本位向高位的进位，so为本位和。
EDA实验指导(基于DE2-115)
EDA实验指导（基于DE2-115）信息科学与工程学院电子信息系徐雯娟编著EDA实验指导（基于DE2-115）实验一：一位全加器设计——原理图设计初步以下拟通过1位全加器的设汁，介绍原理图输入的基木设计方法。
软件基于quartus213.0版本。
1位全加器可以用两个半加器及一个或门连接而成，因此需要先完成半加器的设计。
下面将给出使用原理图输入的方法进行底层元件设计和层次化设计的主要步骤。
1.新建工程点击两次“next”后，如下图。
假设本项设计的文件夹取名为adder4,路径为:d：\ex\adder4(建议大家把所有的EDA实验都放在一个文件夹中，如ex，然后为每个实验在这个文件夹中新建一个文件夹，以实验名命名，如adder4)。
选择目标芯片：cycloneIVE系列的EP4CE11529C7,如图：直接next，之后到达完成界面，这里会看见关于整个工程的一些信息，核对一下是否正确，然后点击“finish”。
此时界面上会出现顶层文件名和项目名：2.新建原理图文件原理图编辑输入流程如下：(1)新建原理图文件。
打开QuartusII,选菜单“File”一“New”，在弹出的“New-”对话框中选择“Design Files”的原理图文件编辑输入项“Block block diagram/schematic File"按"OK"后将打开原理图编辑窗。
（2）在编辑窗中调入元件，完成半加器的原理图输入。
点击按纽“”或直接双击原理图空白处，从“Symbol”窗中选择需要的符号，或者直接在“name”文本框中键入元件名，如“and2”为2输入与门，点OK按钮，即将元件调入原理图编辑窗中。
例如为了设计半加器，分别调入元件and2，not，xnor和输入输出引脚input和output。
并如图用点击拖动的方法连接好电路。
然后分别在input和output的PIN NAME上双击使其变黑色，再用键盘分别输入各引脚名:a、b,co和s。
用一位全加器设计8位串、并行的加法计数器
1.只用一个1位二进制全加器为基本元件和一些辅助的时序电路，设计一个8位串行二进制全加器半加器（VHDL)LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY h_adder ISPORT ( a , b : IN STD_LOGIC ;co, so : OUT STD_LOGIC );END ENTITY h_adder;ARCHITECTURE one OF h_adder ISBEGINso<=NOT(a XOR (NOT b)); co <= a AND b ;END ARCHITECTURE one;D触发器（VHDL）LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY DFF1 ISPORT ( CLK : IN STD_LOGIC;D : IN STD_LOGIC;Q : OUT STD_LOGIC);END;ARCHITECTURE bhv OF DFF1 ISSIGNAL Q1 : STD_LOGIC;BEGINPROCESS( CLK,D)BEGINIF CLK='1'THEN Q1<=D;END IF;END PROCESS;Q<=Q1;END bhv;串并移位寄存器LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY SHFRT1 ISPORT (CLK,LOAD : IN STD_LOGIC;DIN : IN STD_LOGIC_VECTOR( 7 DOWNTO 0);QB : OUT STD_LOGIC );END SHFRT1;ARCHITECTURE behav OF SHFRT1 ISBEGINPROCESS( CLK, LOAD)VARIABLE REG8 : STD_LOGIC_VECTOR(7 DOWNTO 0); BEGINIF CLK'EVENT AND CLK = '1' THENIF LOAD='1' THEN REG8 :=DIN;ELSE REG8(6 DOWNTO 0) :=REG8 (7 DOWNTO 1);END IF;END IF;QB <=REG8(0);END PROCESS;END behav;并串移位寄存器LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY SHFRT ISPORT (CLK : IN STD_LOGIC;DIN : OUT STD_LOGIC_VECTOR( 15 DOWNTO 8);QB : IN STD_LOGIC );END SHFRT;ARCHITECTURE behav OF SHFRT ISBEGINPROCESS( CLK )VARIABLE REG8 : STD_LOGIC_VECTOR(15 DOWNTO 8); BEGINIF CLK'EVENT AND CLK = '1'THEN REG8(8) := QB;REG8(15 DOWNTO 9) :=REG8 (14 DOWNTO 8);END IF;END PROCESS;END behav;2.用一位全加器为基本单元设计8位并行的全加器程序2：一位二进制全加器设计顶层描述程序3：8位并行二进制全加器顶层文件功能：程序功能简介。
可编程逻辑器件实验报告
2. 创建一位全加器模块后， 可以在 symbol 中通过查找全加器的文件名搜索和使 用，所以不能和现有器件名冲突。
指导教师签字：
实验三
一 实验内容
Verilog 语言方法设计：8 位全加器
实验内容包括以下两个部分： 1. 学习使用 Verilog 语言进行电路设计和仿真 运用 Verilog 语言进行电路设计，并掌握 Verilog 测试方法，并用其对电路进 行测试。比较波形方式和 Verilog 测试方法。 2. 用 Verilog 语言方法设计一个 8 位全加器 采用 Verilog 语言设计，需要首先明确输入和输出，我们事先写好 8 位全加 器的 Verilog，然后再建立工程进行测试。
图 2-1 一位全加器电路图
图 2-2 一位全加器功能仿真图 2. 第二步：绘制全加器电路并进行功能仿真 将一位全加器创建成电路模块，使用此电路模块，按照实验指导书绘制全加 器电路图，8 位全加器原理很简单，只要将 8 个一位全加器按照，上一位的进位 输出是这一位的进位输入进行连接即可。 （注意：新创建的模块在 symbol 中，搜 索一位全加器的文件名即可） 。然后对全加器进行仿真，仿真图如图 2-3 所示，a 和 b 是输入，SUM 是求和结果，cout 是进位，输入和输出都是 8 位，即每一个 256 进 1。观察图 661.4ns 处有，52+210+1=256+7，刚好是进 1，剩 7。结果正确， 其他地方同样。
图 1-3 功能仿真结果 5. 后仿真引脚配置和结果分析 后仿真是为了通过最终的时序图发现程序在存在延时的实际电路中运行会 出现的问题。 由于实际电路存在延时， 不同复杂程度的电路延时程度不同。 首先， 在后仿真前我们要配置引脚，称引脚约束，即将设计电路的输出和输入（即 IO 口）与实际硬件电路（器件）相对应。本次实验的配置如下图 1-4。
