超声波换能器工作原理

2、超声波换能器的工作原理(1)超声波换能器：一种能把高频电能转化为机械能的一种装置，一般有磁致伸缩式和压电陶瓷式。

电源输出到超声波发生器，再到超声波换能器，一般还要经过超声波导出、接收装置就可以产生超声波了。

(2) 超声波换能器的组成：包括外壳、匹配层即声窗、压电陶瓷圆盘换能器、背衬、引出电缆，其特征在于它还包括阵列接收器，它由引出电缆、换能器、金属圆环、橡胶垫圈组成。

(3)超声波换能器的原理与作用：超声波换能器即是谐振于超声频率的压电陶瓷，由材料的压电效应将电信号转换为机械振动.超声波换能器是一种能量转换器件，它的功能是将输入的电功率转换成机械功率（即超声波）再传递出去，面它自身消耗很少的一部分功率。

超声波换能器的种类：可分为压电换能器、夹心换能器、柱型换能器、倒喇叭型换能器等等。

40kHZ超声波发射/接收电路综述40kHZ超声波发射电路(1)40kHZ超声波发射电路之一，由F1~F3三门振荡器在F3的输出为40kHZ方波，工作频率主要由C1、R1和RP决定，用RP可调电阻来调节频率。

F3的输出激励换能器T40-16的一端和反向器F4，F4输出激励换能器T40-16的另一端，因此，加入F4使激励电压提高了一倍。

电容C3、C2平衡F3和F4的输出，使波形稳定。

电路中反向器F1~F4用CC4069六反向器中的四个反向器，剩余两个不用（输入端应接地）。

电源用9V叠层电池。

测量F3输出频率应为40kHZ±2kHZ，否则应调节RP。

发射超声波信号大于8m。

40kHZ超声波发射电路(2)40kHZ超声波发射电路之二，电路中晶体管VT1、VT2组成强反馈稳频振荡器，振荡频率等于超声波换能器T40-16的共振频率。

T40-16是反馈耦合元件，对于电路来说又是输出换能器。

T40-16两端的振荡波形近似于方波，电压振幅接近电源电压。

S是电源开关，按一下S，便能驱动T40-16发射出一串40kHZ超声波信号。

超声波换能器原理知识大普及

超声波换能器原理知识大普及在对超声波焊接机、超声波清洗机等设备的了解过程中，都会看到超声波换能器的身影，那么超声波换能器究竟是个什么设备呢?它主要完成哪些功能呢?又是利用什么原理来完成的呢?接下来就让小编带您一探究竟！一、超声波换能器简介超声波换能器，英文名称为Ultrasonictransducer，是一种将高频电能转换为机械能的能量转换器件。

其常被用于超声波清洗机、超声波焊接机、三氯机、气相机等设备中，在农业、工业、生活、交通运输、军事、医疗等领域内都得到了广泛的应用。

超声波换能器二、超声波换能器结构超声波换能器主要包括外壳、声窗(匹配层)、压电陶瓷圆盘换能器、背衬、引出电缆、Cymbal阵列接收器等几大部分构成。

其中，压电陶瓷圆盘换能器起到的作用和一般的换能器相同，主要用于发射并接受超声波;而在压电陶瓷圆盘换能器的上面是Cymbal阵列接收器，主要由引出电缆、Cymbal换能器、金属圆环和橡胶垫圈组成，用作超声波接收器，接受压电陶瓷圆盘换能器频带外产生的多普勒回拨信号。

超声波换能器结构三、超声波换能器原理超声波换能器，其实就是频率与其谐振频率相同的压电陶瓷，利用的是材料的压电效应将电能转换为机械振动。

一般情况下，先由超声波发生器产生超声波，经超声波换能器将其转换为机械振动，再经超声波导出装置、超声波接收装置便可产生超声波。

超声波换能器原理四、超声波换能器应用(1)超声波清洗机利用超声波在清洗液中不断地进行传播来清洗物体上的污垢，其超声波振动频率便是由超声波换能器决定的，可根据清洗物来设定不同的频率以达到清洗的目的。

(2)超声波焊接机利用超声波换能器产生超声波振动，振动产生摩擦使得焊区局部熔化进而接合在一起。

(3)超声波马达中并不含有超声波换能器，只是将其定子近似为换能器，利用逆压电效应产生超声波振动，通过定子与转子的摩擦进而带动转子转动。

(4)超声波减肥利用超声波换能器产生机械振动，将脂肪细胞振碎并排出体外，进而达到减肥的效果。

超声波换能器常见故障

超声波换能器常见故障
超声波换能器作为一种常见的传感器和测量设备，在使用过程中可能会出现一些常见的故障。

以下是一些可能的故障及其可能的原因和解决方法：
1. 衰减或失去信号：
可能原因，超声波换能器传感器头部受损或脏污、超声波波束被障碍物遮挡、超声波传感器连接线路故障。

解决方法，检查并清洁传感器头部，排除障碍物，检查线路连接是否松动或损坏。

2. 信号干扰：
可能原因，外部环境电磁干扰、电源干扰、信号线路干扰。

解决方法，将超声波传感器线路与电源线路隔离，增加屏蔽措施，使用抗干扰能力强的超声波传感器。

3. 温度漂移：
可能原因，超声波传感器长时间工作后温度过高导致性能下降。

解决方法，定期对超声波传感器进行散热，避免长时间高温工作。

4. 距离测量不准确：
可能原因，超声波传感器与目标物之间有杂音或多路径反射问题。

解决方法，增加超声波传感器的滤波功能，调整传感器的安装
位置，避免多路径反射。

5. 组件老化：
可能原因，超声波传感器内部元件老化。

解决方法，更换超声波传感器内部元件或整个传感器。

总的来说，超声波换能器的常见故障可能包括信号衰减、信号
干扰、温度漂移、测量不准确和组件老化等问题。

对于这些问题，及时的维护保养和定期的检测维修是非常重要的，以确保超声波换能器的正常工作和准确测量。

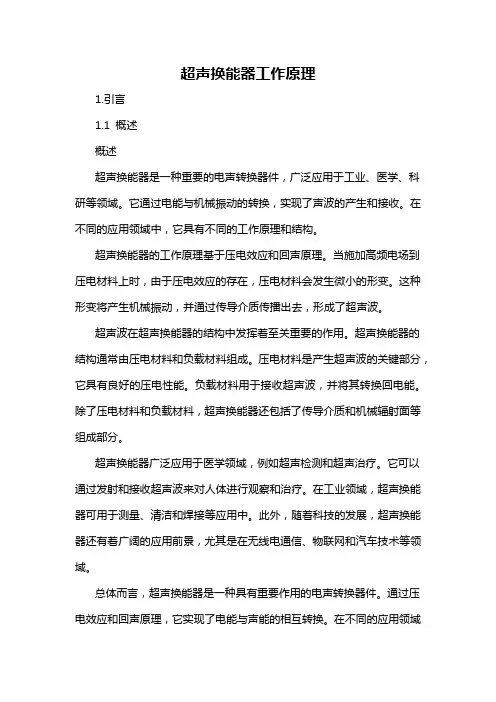

超声换能器工作原理

超声换能器工作原理1.引言1.1 概述概述超声换能器是一种重要的电声转换器件，广泛应用于工业、医学、科研等领域。

它通过电能与机械振动的转换，实现了声波的产生和接收。

在不同的应用领域中，它具有不同的工作原理和结构。

超声换能器的工作原理基于压电效应和回声原理。

当施加高频电场到压电材料上时，由于压电效应的存在，压电材料会发生微小的形变。

这种形变将产生机械振动，并通过传导介质传播出去，形成了超声波。

超声波在超声换能器的结构中发挥着至关重要的作用。

超声换能器的结构通常由压电材料和负载材料组成。

压电材料是产生超声波的关键部分，它具有良好的压电性能。

负载材料用于接收超声波，并将其转换回电能。

除了压电材料和负载材料，超声换能器还包括了传导介质和机械辐射面等组成部分。

超声换能器广泛应用于医学领域，例如超声检测和超声治疗。

它可以通过发射和接收超声波来对人体进行观察和治疗。

在工业领域，超声换能器可用于测量、清洁和焊接等应用中。

此外，随着科技的发展，超声换能器还有着广阔的应用前景，尤其是在无线电通信、物联网和汽车技术等领域。

总体而言，超声换能器是一种具有重要作用的电声转换器件。

通过压电效应和回声原理，它实现了电能与声能的相互转换。

在不同的应用领域中，超声换能器发挥着重要的作用，并且有着广阔的发展前景。

通过进一步研究和技术创新，相信超声换能器将在未来的科技领域中发挥更大的作用。

1.2 文章结构文章结构部分的内容：本文共分为引言、正文和结论三个部分进行叙述。

引言部分主要概述了超声换能器工作原理的研究背景和重要性。

首先介绍了超声换能器的定义和作用，然后简要解释了超声换能器的结构和组成。

最后明确了本文的目的，即深入分析和总结超声换能器的工作原理，展望其在未来的应用前景。

正文部分是本文的重点部分，主要讲述了超声换能器的工作原理。

首先详细介绍了超声换能器的定义和作用，包括其在医学、工业和生物科学等领域的广泛应用。

然后着重解释了超声换能器的结构和组成，包括压电材料和电极的选择以及超声波的产生和传播原理。

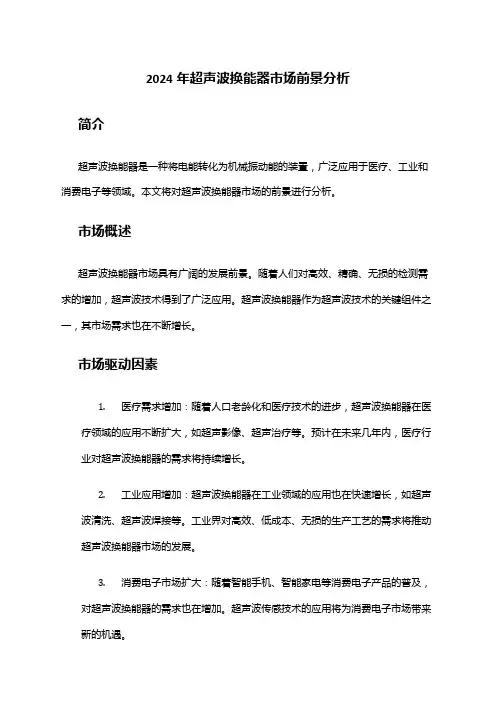

2024年超声波换能器市场前景分析

2024年超声波换能器市场前景分析简介超声波换能器是一种将电能转化为机械振动能的装置，广泛应用于医疗、工业和消费电子等领域。

本文将对超声波换能器市场的前景进行分析。

市场概述超声波换能器市场具有广阔的发展前景。

随着人们对高效、精确、无损的检测需求的增加，超声波技术得到了广泛应用。

超声波换能器作为超声波技术的关键组件之一，其市场需求也在不断增长。

市场驱动因素1.医疗需求增加：随着人口老龄化和医疗技术的进步，超声波换能器在医疗领域的应用不断扩大，如超声影像、超声治疗等。

预计在未来几年内，医疗行业对超声波换能器的需求将持续增长。

2.工业应用增加：超声波换能器在工业领域的应用也在快速增长，如超声波清洗、超声波焊接等。

工业界对高效、低成本、无损的生产工艺的需求将推动超声波换能器市场的发展。

3.消费电子市场扩大：随着智能手机、智能家电等消费电子产品的普及，对超声波换能器的需求也在增加。

超声波传感技术的应用将为消费电子市场带来新的机遇。

市场挑战1.技术难题：超声波换能器的质量和性能直接影响到其应用效果，如灵敏度、频率响应等。

在制造过程中，如何实现高质量、高性能的换能器仍然是一个技术难题。

2.市场竞争加剧：随着市场的增长，越来越多的厂商进入超声波换能器市场，竞争日益加剧。

如何在激烈竞争中保持竞争优势将是一个挑战。

市场趋势1.小型化：超声波换能器的小型化是市场的一个明显趋势。

随着技术的进步，厂商不断推出更小、更轻便的超声波换能器，以满足日益增长的便携化需求。

2.多功能化：超声波换能器在医疗、工业和消费电子等领域的应用需求不断增加，厂商也在不断开发具有多功能的换能器，以满足不同行业和领域的需求。

市场前景展望超声波换能器市场在未来几年内有望持续增长。

医疗、工业和消费电子领域对超声波技术的应用需求不断增加，将驱动超声波换能器市场的发展。

然而，市场竞争加剧和技术难题仍然是市场发展的挑战。

随着技术的不断进步和市场的不断发展，超声波换能器市场有望实现更大的突破和发展。

超声换能器的原理及设计

超声换能器的原理及设计
超声换能器是一种能够将电能转化为超声波能量的装置。

它的设计原理基于压电效应，即在某些晶体材料中，当施加电场时，会产生机械形变，反之，当施加机械压力时，也会在晶体上产生电压。

利用这种特性，超声换能器由一个薄片状的压电材料，通常是陶瓷或聚合物，在两侧分别附着上电极构成。

当电极上施加电压时，压电材料会膨胀和收缩，这种压力或运动会引起周围介质的压缩和稳定的振动。

这些振动将以超声波的形式在介质中传播，从而实现声能到电能的转换。

超声波频率和振幅的调节可以通过改变施加在超声换能器上的电压和电流来实现。

一般来说，频率越高，波长越短，超声波的穿透性能越低，但分辨率越高。

为了提高超声换能器的效率和性能，设计上考虑了很多因素。

首先，需要选择合适的压电材料，其特性应满足应用的要求，包括频率范围、灵敏度和稳定性等。

其次，需要设计适当的结构和尺寸，以实现最佳的转换效率和声束控制。

此外，还需要考虑超声波的耦合和阻抗匹配问题，以确保能量的传递和接收的效果。

总之，超声换能器基于压电效应实现电能到超声波能量的转换。

通过合理的材料选择和设计，可以获得高效、稳定和精确的超声波发射和接收装置。

超声换能器参数

超声换能器参数全文共四篇示例，供读者参考第一篇示例：超声换能器是一种能够将电能转换成声能的装置，广泛应用于医疗、工业、生产和科研领域。

超声换能器的性能参数是评价其质量和性能的关键指标，不同应用场景中的超声换能器参数也有所不同。

在选择超声换能器时，了解其参数对于正确使用和优化超声技术至关重要。

常见的超声换能器参数包括频率、功率、灵敏度、带宽、直径和焦距等。

不同参数对于超声换能器的性能和应用有着重要的影响。

首先是频率，频率是超声换能器发出声波的振动频率，一般以千赫（kHz）为单位。

不同频率的超声换能器在不同领域有不同的应用，高频率的换能器通常用于精细的医疗成像和治疗，而低频率的换能器则更适合工业应用中的密封、焊接和清洗等操作。

其次是功率，功率是指超声换能器转换电能成声能的能力，通常以瓦（W）为单位。

功率越大的超声换能器通常具有更好的穿透力和清洁效果，适用于处理较大面积或密度较高的材料。

第三是灵敏度，灵敏度是指超声换能器接收声波的能力，一般以毫伏（mV）为单位。

较高的灵敏度可以提高换能器的接收效率，更精确地检测声波信号。

带宽是超声换能器所能接收或发射声波的频率范围，一般以千赫（kHz）为单位。

带宽越宽的超声换能器能够传输更多种类的声波信号，适用于复杂的应用场景。

直径和焦距是超声换能器的物理尺寸参数，直径通常以毫米（mm）为单位，焦距以厘米（cm）为单位。

直径和焦距的大小决定了超声波的聚焦效果和传播范围，不同尺寸的超声换能器适用于不同尺寸和形状的工件处理。

除了以上参数外，超声换能器的耐磨性、防水性、耐高温性、使用寿命等也是需要考虑的重要因素。

在选择和使用超声换能器时，需要根据具体的应用场景和需求来合理选取参数和进行操作。

超声换能器参数是评价超声技朧器性能和质量的重要标准，正确选择和使用超声换能器的参数对于提高工作效率、质量和安全性具有重要意义。

希望以上介绍能为大家选择和使用超声换能器提供一定的参考和帮助。

超声换能器功耗-概述说明以及解释

超声换能器功耗-概述说明以及解释1.引言超声换能器是一种将电能转换为超声波能的设备，广泛应用于医疗、清洗、焊接等领域。

随着人们对能源利用效率的日益重视，超声换能器的功耗问题也越来越受到关注。

本文将从超声换能器的原理、功耗影响因素和节能降耗的措施等方面进行探讨，旨在为提高超声换能器的能效提供参考。

1.1 概述部分的内容1.2 文章结构:本文主要分为三个部分: 引言、正文和结论。

- 引言部分将介绍超声换能器的概念和背景，以及本文的目的和意义。

- 正文部分将详细讨论超声换能器的原理，以及影响其功耗的因素。

同时，还将介绍一些节能降耗的措施，以帮助读者更好地了解如何降低超声换能器的功耗。

- 结论部分将总结本文的主要内容，展望未来超声换能器的发展方向，并总结文章的重点内容，为读者提供一个清晰的概述。

1.3 目的：本文旨在探讨超声换能器的功耗问题，分析其影响因素，并提出节能降耗的有效措施。

通过研究超声换能器的功耗情况，可以帮助工程师和研究人员更好地了解超声换能器的性能特点，提高其效率，降低能源消耗，推动超声技术在各个领域的应用和发展。

通过本文的研究，旨在为超声换能器的设计、制造和运用提供一定的参考和指导，促进超声技术在实际应用中的进一步推广和发展。

2.正文2.1 超声换能器的原理超声换能器是一种能够将电能转换成超声波能量的装置，其工作原理主要依靠压电效应。

压电效应是指某些特定晶体在受到外力作用时会发生形变，产生电荷的变化，从而形成电场，这一过程称为压电效应。

超声换能器中通常采用的压电材料是氧化锆或焦硅等。

当超声换能器接收到电信号时，电信号会使压电材料内部晶格结构发生变化，导致晶体的形变。

这种变形会导致晶体内部正负电荷的重新分布，形成电场。

当电信号的频率与压电材料的固有频率相匹配时，晶体会自然地振动，产生超声波能量。

超声换能器在正常工作时，会不断地将电能转换成超声波能量，并向外传播。

这些超声波能量可以在液体或固体介质中传播，可以用于医疗、清洗、焊接、测厚等领域。

超声波换能器参数

超声波换能器参数超声波换能器的参数主要包括以下几个方面：工作频率：这是指超声波换能器的共振频率，通常以千赫兹表示。

工作频率决定了超声波在介质中传播的速度和穿透深度。

一般来说，频率越高，声速换算值越大，测量精度越高，但响应时间越短，测量距离也越短。

工作温度：换能器的工作温度对其性能有很大影响。

在适当的工作温度范围内，声速会随着温度的升高而加快，从而影响声强和压力的变化。

使用电压：这是指加在换能器上的直流电压，对其工作稳定性和输出功率有一定影响。

输出功率：表示单位时间内（或一定距离内）换能器所输出的机械能量。

它与换能器的效率和应用效果密切相关。

灵敏度：指超声换能器输出信号与输入信号的比值，反映了其转换效率。

灵敏度越高，表示换能器对输入信号的响应越好，输出信号越强。

带宽：带宽是指超声波的频率范围。

它决定了超声换能器的分辨率和灵敏度，即换能器能够分辨和检测到的最小信号变化。

带宽越宽，表示换能器能够处理的信号范围越广，分辨率和灵敏度也越高。

相位：被测物的反射回的信号相对于超声传感器发射的信号的相位位置的偏离程度，此参数直接决定了超声波传感器的测量精度以及它的安装角度的正确性。

封装：超声传感器外壳的结构，它对换能器的稳定性和耐用性有很大影响。

振幅：超声波传感器在发射中发出的振动波的一次振幅的大小，振幅越大，超声波波形也就越完整，反映出的信号也就越强，但同时耗电也会比较大，受雷射激励条件也会比较严苛，所以振幅也不宜太大。

以上参数共同决定了超声波换能器的性能和应用效果。

在选择和使用超声波换能器时，需要根据具体的应用需求和场景来综合考虑这些参数。

超声换能器

2、发射效率 1）、机电效率将电能转换成机械能的效率。
me
pm pe
Pm－机械系统所获得的全部有功功率； Pe－输入换能器的总的信号电功率；
2）、机声效率将机械能转换成声能的效率。
ma
pa pm
Pa－发射声功率； Pm－机械振动系统所获得的有功功率；
3）、电声效率将电能转换成声能的效率。
ea
接收换能器：频带宽、较高的灵敏度。
压电换能器的特点：机电转换效率高，容易成型，造价低。
发射、接收换能器共同要求的性能指标 1、工作频率发射换能器的工作频率等于它的谐振频率。可
得到最大发射功率和效率。主动式超声换能器在接收状态下的工作频率与
发射状态下的工作频率近似相等，而被动式接收换能器的工作频率是一个较宽的频带，同时换能器自身的谐振基频高于频带的最高频率。
超声学是一门综合性技术学科，属于声学的一个分支。已广泛应用于各领域（工业、农业、军事、医学、航空、生物等）。
超声学主要研究声波在不同介质中的产生、传播、接收、信息处理及有关的效应问题。
超声物理和超声工程是超声学的两个主要分支。超声物理是超声工程的基础，它为超声工程提供必须的理论及实验依据。超声工程包括各种超声应用技术中超声波的产生、传输、接收系统的工程设计及工艺研究。
接收换能器机电耦合系数k
k2
电磁系统因电效应获得的交变电磁能机械系统因声场信号作用而储存的交变机械能
3、品质因数Q 其Q与工作频带宽度、传输能量效率有关。
4、方向性
5、频率特性指换能器的一些重要参数指标随工作频率变化的
特性。
发射换能器的要求 1、发射声功率
单位时间内向声场辐射声能多少的物理量。与工作频率有关。在谐振频率下可获得最大发射声功率。

pzt超声换能器原理及结构

pzt超声换能器原理及结构PZT超声换能器是一种常用的压电陶瓷换能器，它通过压电效应将电能转化为声能。

PZT超声换能器的原理和结构具有独特功能和指导意义。

下面将为大家详细介绍。

PZT超声换能器的原理是基于压电效应。

压电效应是指某些晶体在受到压力或拉伸时，会产生电荷分离，从而形成电势差。

而PZT超声换能器采用的是铅酸钛压电陶瓷，当施加电压时，陶瓷内部的晶格结构会发生畸变，导致正负电荷分离。

这种电荷分离会引起陶瓷的体积变化，从而产生声波。

PZT超声换能器的结构主要包括压电陶瓷片和电极。

压电陶瓷片是PZT超声换能器的核心部件，通常为圆形、方形或矩形。

它具有良好的压电性能和机械强度。

而电极用于施加电压和收集由陶瓷片产生的电荷。

当外部电源施加电压时，电极将电荷输送到压电陶瓷片的内部，导致压电陶瓷片产生形变。

这种形变会在超声换能器的表面产生声波，声波的频率与施加的电压频率相同。

因此，通过调整电压的频率和幅值，我们可以控制PZT超声换能器产生的声波的频率和强度。

PZT超声换能器由于其特殊的原理和结构，在许多领域都有广泛的应用。

例如，医学领域利用PZT超声换能器的声波特性进行超声诊断，可以检测人体内部的结构和病变。

此外，PZT超声换能器在工业领域也被广泛应用，用于探测材料的缺陷和质量检测。

为了充分发挥PZT超声换能器的性能，我们需要注意几点。

首先，选用合适的电压和频率，以保证产生理想的声波。

其次，要保证陶瓷片的质量和机械强度，避免因机械损坏导致性能下降。

最后，要定期检测和维护PZT超声换能器，确保其正常工作。

总之，PZT超声换能器通过压电效应将电能转化为声能，其原理和结构具有独特功能和指导意义。

它在医学、工业等领域的应用广泛，具有重要的意义。

我们应充分发挥其性能，注意选用合适的电压和频率，保护好陶瓷片的质量，定期检测和维护，以确保其正常运行。

超声波换能器原理

超声波换能器原理超声波换能器是一种将电能转换为超声波能的装置，它在医疗、工业、生活等领域都有着广泛的应用。

超声波换能器的原理是通过特定的材料和结构来实现电能到超声波能的转换，下面将详细介绍其原理。

首先，超声波换能器的核心部件是压电陶瓷。

压电陶瓷具有压电效应，即在受到外力作用时会产生电荷，反之亦然。

这种特性使得压电陶瓷可以将电能和机械能相互转换。

当电压施加在压电陶瓷上时，它会产生机械振动，这种振动就是超声波。

因此，压电陶瓷是超声波换能器的关键部件。

其次，超声波换能器还包括声束发射器和声束接收器。

声束发射器用于产生超声波，它将电能转换为机械能，通过压电陶瓷的振动产生超声波。

而声束接收器则是用于接收超声波，将其转换为电信号。

这两个部件与压电陶瓷配合工作，实现了超声波的发射和接收。

此外，超声波换能器还需要驱动电路来提供所需的电压和电流。

驱动电路能够根据实际需求来控制压电陶瓷的振动频率和幅度，从而实现对超声波的精确控制。

驱动电路的设计和性能直接影响着超声波换能器的工作效果和稳定性。

总的来说，超声波换能器的原理是利用压电陶瓷的压电效应实现电能到超声波能的转换，同时配合声束发射器、声束接收器和驱动电路来完成超声波的发射、接收和控制。

这种原理使得超声波换能器在医疗领域可以用于超声检查、超声治疗等，同时在工业领域也可以应用于清洗、焊接、切割等多个方面。

总结一下，超声波换能器是一种将电能转换为超声波能的装置，其原理是利用压电陶瓷的压电效应实现电能到超声波能的转换，并通过声束发射器、声束接收器和驱动电路来完成超声波的发射、接收和控制。

这种原理使得超声波换能器在医疗、工业、生活等领域都有着广泛的应用前景。

超声换能器结构

超声换能器的结构通常包括以下几个部分：
压电晶体：压电晶体是超声换能器的核心部分，其具有压电效应，可以将电信号转换为机械振动。

压电晶体是利用某些材料的特殊性质，如锆钛酸铅（PZT）或石英晶体等，来实现电信号与机械振动之间的转换。

声学匹配层：声学匹配层的作用是将压电晶体的机械振动能量有效地传递到所检测的介质中，同时减少声波在空气中的反射，提高声波的透射效率。

声学匹配层的材料和厚度通常是根据所检测介质的声学特性和换能器的设计要求进行选择和设计的。

保护层：保护层的作用是保护压电晶体和声学匹配层不受外界环境的影响，如温度、湿度、尘埃等。

保护层通常采用环氧树脂、硅胶等材料制成。

引脚：引脚的作用是将压电晶体与外部电路连接起来，实现电信号的输入和输出。

引脚的数目和排列方式根据不同的换能器设计而有所不同。

以上是超声换能器的基本结构，不同的应用场景和设计要求可能会对换能器的结构和材料有所调整。

超声换能器概念

超声换能器是一种能够将电能转换成机械能或反之的装置，它是超声成像和超声检测技术中的核心部件。

超声换能器通常由压电陶瓷材料制成，这种材料具有压电效应，即在施加电场的作用下会产生形变，反之，当材料受到机械力的作用时也会产生电荷分布，这种效应可以用来实现超声波的产生和传播。

超声换能器一般由一个压电陶瓷晶片和一个金属电极组成。

在晶片的两端加上交变电压时，晶片就会产生机械振动，这种振动可以通过机械结构传递到待加工的材料中，从而实现加工的目的。

同时，超声波也可以通过晶片的振动传播到待检测的材料中，通过检测超声波的传播和反射情况，可以获得材料的声学特性和结构信息。

超声换能器具有频率高、能量密度大、加工速度快、加工精度高等优点，广泛应用于医学、材料科学、机械制造等领域。

超声波换能器基本知识

超声波换能器基本知识超声波换能器基本组成：换能器由外壳、匹配层、压电陶瓷圆盘换能器、背衬、引出电缆和Cymbal阵列接收器组成。

压电陶瓷圆盘换能器采用厚度方向极化的PZT-5压电材料制成，Cymbal阵列接收器由8～16只Cymbal换能器、两个金属圆环和橡胶垫圈组成。

压电陶瓷圆盘换能器用作基本的超声波换能器，由它发射和接收超声波信号；Cymbal阵列接收器位于圆盘式压电换能器之上，作为超声波接收器，用于接收圆盘换能器频带之外的多普勒回波信号。

本发明的作用距离大于35m，频带宽度达到10kHz，能检测高速移动的远距离目标。

超声波换能器功能结构：超声波换能器，包括外壳(1)、匹配层即声窗(2)、压电陶瓷圆盘换能器(3)、背衬(4)、引出电缆(5)，其特征在于它还包括Cymbal阵列接收器，它由引出电缆(6)、8～16只Cymbal换能器(7)、金属圆环(8)、(9)和橡胶垫圈(10) 组成；Cymbal阵列接收器位于圆盘式压电换能器3之上；压电陶瓷圆盘换能器用作基本的超声波换能器，由它发射和接收超声波信号；Cymbal阵列接收器位于圆盘式压电换能器之上，作为超声波接收器，用于接收圆盘换能器频带之外的多普勒回波信号。

超声波换能器常见问题1、超声波振子受潮，可以用兆欧表检查与换能器相连接的插头，检查绝缘电阻值就可以判断基本情况，一般要求绝缘电阻大于5兆欧以上。

如果达不到这个绝缘电阻值，一般是换能器受潮，可以把换能器整体（不包括喷塑外壳）放进烘箱设定100℃ 左右烘干3小时或者使用电吹风去潮至阻值正常为止。

2、换能器振子打火，陶瓷材料碎裂，可以用肉眼和兆欧表结合检查，一般作为应急处理的措施，可以把个别损坏的振子断开，不会影响到别的振子正常使用。

3、振子脱胶，我们的换能器是采用胶结，螺钉紧固双重保证工艺，在一般情况下会出现这种情况。

4、不锈钢振动面穿孔，一般换能器满负荷使用10年可能会出现振动面穿孔的情况参考网站：。

超声换能器参数

超声换能器参数超声换能器参数是衡量超声波传感器性能的重要指标，它们影响超声波在不同工业场景下的检测效果。

以下是超声换能器的主要参数：1. 频率：频率是指超声波换能器在一定时间内发射的电磁脉冲次数，以赫兹（Hz）为单位。

频率越高，声速换算值越大，测量精度越高，但响应时间越短，测量距离越短。

2. 相位：相位关系是指被测物反射回的信号与超声传感器发射的信号在某一时刻的相位位置偏离程度，单位为度。

此参数直接影响超声波传感器的测量精度及其安装角度的正确性。

3. 封装：封装是指超声传感器外壳的结构。

封装应满足超声传感器的使用要求，并符合工业使用环境条件，如防水、防潮、耐磨、抗冲击、耐压和重量等。

4. 振幅：振幅是指超声波传感器在发射过程中发出的振动波的一次振幅大小，通常用英寸（Inch）为单位表示。

振幅越大，超声波波形越完整，信号强度越强，但同时耗电也会较大，激光激励条件较严苛，因此振幅不宜过大。

5. 增益：增益是指超声传感器回放回被测物体发出的信号，经过噪声抑制及波形放大处理后，超声传感器读取的一种比值，单位为分贝（dB）。

增益越高，读取信号强度越大，但过高的增益可能导致信号失真。

6. 带宽：带宽是指超声波传感器在某一频率范围内的工作宽度。

7. 动态电阻（阻抗）：动态电阻是超声波传感器在运行过程中的电阻值，影响其能量转换效率。

8. 动态电容（匹配参数）：动态电容是超声波传感器在运行过程中的电容值，影响其匹配性能。

9. 动态电感（匹配参数）：动态电感是超声波传感器在运行过程中的电感值，影响其匹配性能。

这些参数可以通过专业设备进行测量，如阻抗分析仪等。

了解和调整超声换能器参数，有助于优化超声波传感器的性能和应用效果。

超声波换能器的原理

超声波换能器的原理今天咱们来好好唠唠超声波换能器的原理。

这玩意儿听起来可能有点高深莫测，但其实理解起来也没那么难。

咱先说说啥是超声波。

超声波呢，就是一种频率特别高的声波，高到我们人类的耳朵一般都听不见。

它就像一个神秘的小精灵，在我们看不见的地方发挥着大作用。

那超声波换能器又是干啥的呢？它就是一个能把一种能量转换成另一种能量的神奇小装置。

具体来讲呢，超声波换能器可以把电能转换成超声波能量，也可以把超声波能量转换成电能或者其他形式的能量。

它的工作原理是啥呢？咱一步一步来理解。

首先，当我们给超声波换能器通上电能的时候，它里面的一些特殊材料就会开始工作。

这些材料通常是压电材料，啥是压电材料呢？就是一种受到压力或者电场作用的时候会产生形变或者产生电场的材料。

当电能加到压电材料上的时候，压电材料就会发生形变。

这种形变可不是普通的形变哦，它是非常微小而且快速的形变。

这种微小的形变会产生机械振动，就像我们用手轻轻拨动一个小弹簧一样，这个小弹簧就会开始来回振动。

而这个机械振动的频率非常高，高到可以产生超声波。

这就好比我们快速地摇动一个小铃铛，会发出清脆的高频声音一样。

所以，电能通过压电材料的形变，就被转换成了超声波能量。

反过来呢，如果有超声波作用在超声波换能器上，它也可以把超声波能量转换成电能。

当超声波传播到压电材料上的时候，会使压电材料再次发生形变。

这次的形变是因为超声波的压力作用在压电材料上引起的。

而这种形变又会产生电场，这个电场就可以被我们检测到，从而把超声波能量转换成了电能。

超声波换能器在很多地方都有大用处呢。

比如说在医学领域，医生们用超声波来检查我们的身体内部情况。

那个超声波探头里面就有超声波换能器，它发出超声波，然后接收反射回来的超声波，通过分析这些反射回来的超声波，医生们就可以知道我们身体里面的器官有没有问题。

在工业领域，超声波换能器也可以用来清洗零件。

它发出的超声波可以在清洗液中产生很多微小的气泡，这些气泡在破裂的时候会产生很大的冲击力，把零件上的污垢清洗掉。

超声波换能器正负极

超声波换能器正负极
超声波换能器的正负极区分主要取决于其驱动方式和工作原理。

对于压电式超声波换能器，其正负极的区分如下：
1. 交流驱动：超声波换能器在工作时，需要通过交流电源驱动。

在这种情况下，通常将电源的正极连接到换能器的正面（即压电陶瓷圆盘换能器），负极连接到换能器的背面或其他接地部件。

2. 直流驱动：在某些应用场景中，超声波换能器可能采用直流驱动。

此时，正负极的区分类似于交流驱动，即将电源的正极连接到换能器的正面，负极连接到背面或其他接地部件。

3. 特殊应用：在某些特定应用中，超声波换能器的正负极可能会有所不同。

例如，在清洗、焊接等应用中，为了方便，有时将前后盖板连接的电极视为负极。

而检测用的换能器，如果具有金属外壳，通常将金属外壳与压电换能器中的一级接在一起，作为负极。

需要注意的是，超声波换能器的正负极并非绝对的，具体应用中会根据实际情况进行调整。

在购买和使用超声波换能器时，请务必参考相关设备的说明书或咨询专业人士。
