建筑施工图审查和会审时常见问题20
施工图审查中常见的建筑设计问题
施工图审查中常见的建筑设计问题
施工图审查是建筑工程建设的重要环节，其目的在于审查施工图纸，避免设计中存在
的问题影响施工质量和项目进度。
在施工图审查中，经常会发现建筑设计方案存在一些问题，下面是常见的建筑设计问题，建筑师需要重视。
1. 建筑材料不合适：建筑材料是建筑工程中的核心，其选择必须要符合规范要求和
使用环境。
在施工图审查中，经常会发现建筑设计方案中选用的材料不符合要求，如强度
不足、不耐候性差等问题，这些问题都会直接影响建筑工程的使用寿命和安全性能。
2. 结构设计不合理：建筑结构设计是建筑工程中重要的一环，主要负责建筑体系的
设计。
在施工图审查中，设计方案中存在的结构设计不合理的问题主要包括结构稳定性不足、缺乏承载力、结构受力不均等。
3. 设计尺寸不符合规范：建筑设计方案的尺寸必须符合规范的要求，否则可能会影
响建筑工程的正常使用。
设计尺寸不符合规范的问题包括构件尺寸超标、不符合负荷要求
的尺寸等。
4. 空间设计不合理：一个完美的建筑设计方案需要考虑用户的舒适和安全需求，因此，空间布局合理与否直接影响到施工品质和使用价值。
在施工图审核中，常见的空间设
计不合理的问题包括地下室设计不规范、房间尺寸不足、公共区域设计不合理等。
5. 消防安全不够：消防安全是建筑工程中必须要重视的因素之一，在施工图审核中，如果设计方案存在消防安全方面的问题，必须及时修改和完善，以确保建筑工程的安全性能。
建筑工程施工图审查常见问题解析
属重大变更的勘察设计文件应由建设单位向原审查机构重新报审，并提供下列资料： 1、建设单位要求修改勘察设计文件的报告； 2、规划部门批准的建筑总平面图和其他有关批准文件； 3、勘察设计单位书面说明（内容包含：修改的依据、各专业修改的主要内容、部位和图号等）； 4、由设计单位出具的修改完成的施工图设计文件（包括设计变更单）； 5、修改图的目录； 6、审查机构认为需要的其它资料。 因某专业重大变更，使其他专业修改的，设计单位应同时修改到位，建设单位应一并报审。
《建设工程勘察设计资质管理规定》 （建设部令第160号） 第三条 从事建设工程勘察、工程设计活动的企业，应当取得建设工程勘察、工程设计资质证书后，方可在资质许可的范围内从事建设工程勘察、工程设计活动。 第六条 工程设计资质分为工程设计综合资质、工程设计行业资质、工程设计专业资质和工程设计专项资质。 工程设计综合资质只设甲级；工程设计行业资质、工程设计专业资质、工程设计专项资质设甲级、乙级。 根据工程性质和技术特点，个别行业、专业、专项资质可以设丙级，建筑工程专业资质可以设丁级。 取得工程设计综合资质的企业，可以承接各行业、各等级的建设工程设计业务；取得工程设计行业资质的企业，可以承接相应行业相应等级的工程设计业务及本行业范围内同级别的相应专业、专项（设计施工一体化资质除外）工程设计业务；取得工程设计专业资质的企业，可以承接本专业相应等级的专业工程设计业务及同级别的相应专项工程设计业务（设计施工一体化资质除外）；取得工程设计专项资质的企业，可以承接本专项相应等级的专项工程设计业务。
勘察设计企业和注册执业人员以及相关人员是 按规定在施工图上加盖相应的图章和签字；
其他法律、法规、规章规定必须审查的内容。
《福建省房屋建筑和市政基础设施工程施工图 设计文件审查管理实施细则》 （闽建设[2004]51号） 第十三条 审查机构应当对施工图审查下列内容： （一）是否符合工程建设强制性标准； （二）地基基础和主体结构的安全性； （三）勘察设计单位是否越级或超范围承接业务； （四）勘察设计企业和注册执业人员以及相关人员是否 按规定在施工图上加盖相应的图章和签字； （五）其他法律、法规、规章规定必须审查的内容。
施工图审查常见问题汇总

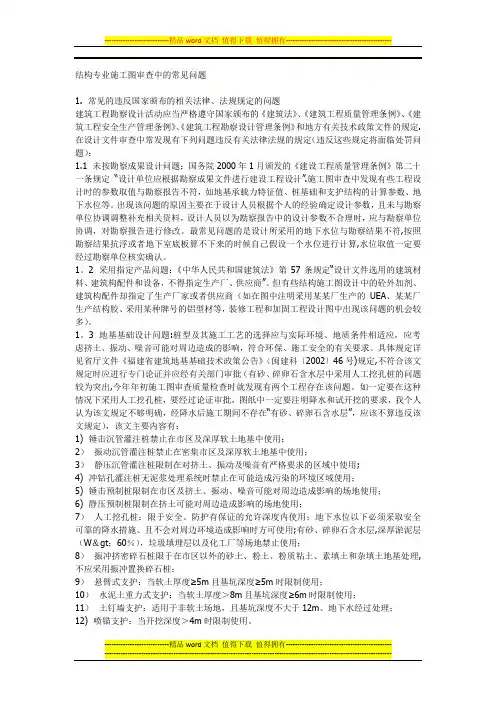

结构专业施工图审查中的常见问题1. 常见的违反国家颁布的相关法律、法规规定的问题建筑工程勘察设计活动应当严格遵守国家颁布的《建筑法》、《建筑工程质量管理条例》、《建筑工程安全生产管理条例》、《建筑工程勘察设计管理条例》和地方有关技术政策文件的规定.在设计文件审查中常发现有下列问题违反有关法律法规的规定（违反这些规定将面临处罚问题）：1.1 未按勘察成果设计问题：国务院2000年1月颁发的《建设工程质量管理条例》第二十一条规定“设计单位应根据勘察成果文件进行建设工程设计”.施工图审查中发现有些工程设计时的参数取值与勘察报告不符，如地基承载力特征值、桩基础和支护结构的计算参数、地下水位等。
出现该问题的原因主要在于设计人员根据个人的经验确定设计参数，且未与勘察单位协调调整补充相关资料，设计人员以为勘察报告中的设计参数不合理时，应与勘察单位协调，对勘察报告进行修改。
最常见问题的是设计所采用的地下水位与勘察结果不符,按照勘察结果抗浮或者地下室底板算不下来的时候自己假设一个水位进行计算,水位取值一定要经过勘察单位核实确认。
1。
2 采用指定产品问题：《中华人民共和国建筑法》第57条规定“设计文件选用的建筑材料、建筑构配件和设备，不得指定生产厂、供应商”。
但有些结构施工图设计中的砼外加剂、建筑构配件却指定了生产厂家或者供应商（如在图中注明采用某某厂生产的UEA、某某厂生产结构胶、采用某种牌号的铝型材等，装修工程和加固工程设计图中出现该问题的机会较多）。
1。
3 地基基础设计问题:桩型及其施工工艺的选择应与实际环境、地质条件相适应，应考虑挤土、振动、噪音可能对周边造成的影响，符合环保、施工安全的有关要求。
具体规定详见省厅文件《福建省建筑地基基础技术政策公告》（闽建科〔2002〕46号)规定,不符合该文规定时应进行专门论证并应经有关部门审批（有砂、碎卵石含水层中采用人工挖孔桩的问题较为突出,今年年初施工图审查质量检查时就发现有两个工程存在该问题。
施工图审查中常见的建筑设计问题
施工图审查中常见的建筑设计问题
一、建筑结构问题
1. 结构参数不符合规范要求，如梁柱截面尺寸过小或过大、开间跨度超过规范限定、楼板厚度不足等。
2. 结构布置不合理，如柱子设置不当、楼梯位置不合理、楼板及悬挑设计存在风险等。
3. 设计荷载与实际需求不符，如荷载计算不准确、地震及风荷载计算不合理等。
二、建筑材料问题
1. 材料选择不合理，如使用次等材料或不符合规范要求的材料。
2. 材料使用不当，如管道施工过程中弯折过度、管道接口不严密等。
三、建筑设备问题
1. 设备位置设置不当，如电缆走线布置混乱、通风设备位置选择不合理等。
2. 设备选型不当，如使用功率不符合实际需求的空调、电梯负载过大等。
四、建筑安全问题
1. 消防设计缺陷，如消防通道设置不合理、消防水源不足等。
2. 疏散通道设计不当，如疏散门位置不合理、避难层设置不合理等。
五、建筑节能问题
1. 外墙保温隔热设计不合理，如保温层厚度不足、保温材料选择不合适等。
2. 采光设计不合理，如窗户数目过少、窗户尺寸过小等。
六、建筑施工工艺问题
1. 现场施工方法不合理，如搭设脚手架不规范、混凝土浇注操作不当等。
2. 施工工程量计算不准确，如钢筋数量计算错误、砌墙砖砌筑误差过大等。
施工图审查中常见的建筑设计问题主要涉及建筑结构、材料、设备、安全、节能和施
工工艺等方面。
通过对这些问题的发现和纠正，可以确保建筑施工过程的质量和安全性，
满足相关规范要求。
图纸会审常见问题
图纸会审常见问题在建筑工程中，图纸会审是一个至关重要的环节。
它是指工程各参建单位（建设单位、监理单位、施工单位等）在收到设计院施工图设计文件后，对图纸进行全面细致的熟悉，审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动。
通过图纸会审，可以提前发现和解决设计中的问题，避免在施工过程中出现不必要的变更和延误，保证工程的质量和进度。
然而，在实际的图纸会审过程中，常常会遇到各种各样的问题。
下面我们就来详细探讨一下图纸会审中常见的一些问题。
一、建筑专业方面1、尺寸标注问题图纸中可能存在尺寸标注不清晰、不完整或相互矛盾的情况。
例如，建筑平面图中的房间尺寸与剖面图中的尺寸不一致，或者门窗洞口的尺寸标注与实际所需尺寸不符，这会给施工带来很大的困扰，导致施工错误或材料浪费。
2、建筑做法问题建筑做法的表述不清楚或不详细，比如地面、墙面、顶棚的装饰材料和施工工艺未明确，屋面防水、保温的做法交代模糊，楼梯栏杆的高度和材质未注明等。
这些问题会影响施工的质量和效果，也可能导致工程造价的不确定性。
3、防火设计问题防火分区的划分不合理，防火墙、防火门、防火窗的设置不符合规范要求，疏散通道的宽度和距离不足，消防设施的布置不到位等。
防火设计是建筑安全的重要保障，如果存在问题，将给建筑物的使用带来严重的安全隐患。
4、无障碍设计问题无障碍设施的设置不满足规范要求，如无障碍通道的坡度、宽度不符合标准，无障碍卫生间的设施配置不全等。
这会影响到残疾人、老年人等特殊人群的使用，不符合人性化设计的理念。
二、结构专业方面1、基础设计问题基础的选型不合理，如地质条件复杂的地区选用了不适合的基础形式；基础的埋深不足，不能满足建筑物的稳定性要求；基础的配筋计算错误，导致基础的承载能力不足等。
2、梁柱布置问题梁柱的布置不合理，影响建筑物的使用功能和空间效果。
例如，梁的高度过大，影响房间的净空高度；柱子的位置不当，挡住了门窗洞口或影响了室内的布局。
施工图审查常见问题与疑难问题
施工图审查常见问题及疑难问题第一章编制深度以及设计依据等【问题1】施工图的设计说明内容不符合建设部《建筑工程设计文件编制深度规定》第4.5.3条规定，缺少建筑物概况、负荷等级及其照度设计标准等内容。
【措施】《建筑工程设计文件编制深度规定》第4.5.3条要求在施工设计说明中列入工程设计概况。
施工图设计说明可参照《民用建筑工程电气施工图设计深度图样》04DX003执行。
【问题2】设计中只在平面图中标注导线型号及规格，而系统图中各路配电回路中却无导线型号及规格。
这样的图纸是否满足审图要求？【措施】配电系统图中无导线型号及规格不是完整的系统图，不符合《建筑工程设计文件编制深度规定》第4.5.4条4款1项的规定。
【问题３】配电系统图中接触器、热继电器只有型号的编号，而无接触器规格和热继电器的整定值。
遇到这样的情况，该如何处理？【措施】审查中无法判断其设计是否正确，视为设计深度不够。
【问题4】在设计说明中，用“本建筑物进行总等电位联结”或“进出建筑物的各种金属管线应进行总等电位联结”的一句说明，代替建筑物总等电位联结施工图设计。
【措施】总等电位联结是接地故障保护的基本条件，也是建筑物防雷的重要措施。
依据建设部颁发的《建筑工程设计文件编制深度规定》第4.5.4条要求，施工图设计应绘出“建筑物总等电位联结平面图”。
【问题5】弱电设计过于简单，设计深度往往达不到要求，比如有的设计，不出系统图、平面图与系统图对不上、图中绘几个出线口绘几根连接线、施工方式、穿线型号、穿线管径也无说明。
还有的设计不管穿线多少，一律采用一种管径等等，审查可否允许。
【措施】不允许，视为设计深度不够。
【问题6】河北省《05系列建筑标准设计图集》与国家建筑标准设计图集要求不同之处，应以哪个图集为准。
【措施】标准设计图集不同于设计规范，标准设计图集仅供设计人员参考，具体选用何种图集由设计人员确定。
如果图集违反设计规范或者图集有错误，就不能采用。
施工图审查常见问题与疑难问题(doc 18页)
施工图审查常见问题与疑难问题(doc 18页)施工图审查常见问题及疑难问题第一章编制深度以及设计依据等【问题1】施工图的设计说明内容不符合建设部《建筑工程设计文件编制深度规定》第4.5.3条规定，缺少建筑物概况、负荷等级及其照度设计标准等内容。
【措施】《建筑工程设计文件编制深度规定》第4.5.3条要求在施工设计说明中列入工程设计概况。
施工图设计说明可参照《民用建筑工程电气施工图设计深度图样》04DX003执行。
【问题2】设计中只在平面图中标注导线型号及规格，而系统图中各路配电回路中却无导线型号及规格。
这样的图纸是否满足审图要求？【措施】配电系统图中无导线型号及规格不是完整的系统图，不符合《建筑工程设计文件编制深度规定》第4.5.4条4款1项的规定。
【问题３】配电系统图中接触器、热继电器只有型号的编号，而无接触器规格和热继电器的整定值。
遇到这样的情况，该如何处理？【措施】审查中无法判断其设计是否正确，视为设计深度不够。
【问题4】在设计说明中，用“本建筑物进行总等电位联结”或“进出建筑物的各种金属管线应进行总等电位联结”的一句说明，代替建筑物总等电位联结施工图设计。
【措施】总等电位联结是接地故障保护的基本条件，也是建筑物防雷的重要措施。
依据建设部颁发的《建筑工程设计文件编制深度规定》第4.5.4条要求，施工图设计应绘出“建筑物总等电位联结平面图”。
【问题5】弱电设计过于简单，设计深度往往达不到要求，比如有的设计，不出系统图、2.0.2条规定。
规范规定“一级负荷应由两个电源供电；当一个电源发生故障时，另一个电源不应同时受到损坏”，而设计中往往仅要求为两路10kV或220/380V电源，不对两路电源的来源提出任何要求。
【措施】采用两路10kV高压电缆引入时，在设计图纸中应要求两路电源分别引自不同的电压为35kV及35kV以上的区域变电站，或同一个电压为35kV及35kV以上的区域变电站内的不同母线段。
（解释）当多路220/380V外线电源引入，设计说明中应注明该变电所的电源应满足一级负荷的要求，并注明哪些电源不能从变电所同一低压母线段引出。
建筑结构施工图审查常见问题20问-2019年精选文档
建筑结构施工图审查常见问题20问说明：文中《荷载》、《高规》、《抗震》、《基础》、《桩基》分别指国家现行规范《建筑结构荷载规范》、《高层建筑混凝土结构技术规程》、《建筑抗震设计规范》、《建筑地基基础设计规范》、《建筑桩基技术规范》。
一、关于荷载取值1问：《荷载》（5.5.1）条文解释中，关于地下室顶板、高低跨结构低跨屋面等部位需要运输堆放大量建筑材料与施工机具，施工活荷载一般不小于4.0kN/m2，此条是否按强条处理？答：不按强条，施工中可采取临时加强措施处理，且可以根据情况扣除尚未施工的建筑地面做法与隔墙荷载的自重。
2问：《荷载》（5.1.1）条，学校建筑中楼面活荷载标准值类别不足，仅列出笼统列出教室为2.5kN/m2，其它如电化教室、微机教室、舞蹈教室、体育活动教室等类别该如何取值？答：5.1.1条文说明将民用建筑的标准值分为七个档次，“对于表5.1.1未列出的项目可对照上述类别和档次选用”。
因此可以分别取值为2.5kN/m2、 3.0kN/m2、4.0kN/m2、4.0kN/m2。
二、规范条文尺度的把握3问：规范条文中的“宜执行”（有些是大标题为“应执行”、小标题为“宜执行”），审图时如何把握？有些设计人员认为“宜”就可以不执行，合适吗？答：“宜执行”理解为有条件时应执行；没有条件或条件受限时，采取有效的加强措施可以不执行；实际条件优于条文规定时可以不执行；没有采取任何措施时应按“应执行”处理。
4问：《高规》10.2.1条文说明中，“对仅有个别构件进行转换的结构”仅按转换结构进行构件设计，即不定义为复杂高层，“少量”如何掌握尺度？答：不落地剪力墙的截面面积不大于总面积的10%（X、Y两个方向均满足），且不加大扭转不规则。
5问：体型收进仅顶部两层，算复杂高层吗？层数占多少比例才算？答：顶部收进以后的小塔楼的结构宽度为b、高度为h，当h/b>1时，按复杂高层设计。
6问：《抗震》（3.4.1）条文说明，（表1）结构特别不规则举例中，扭转偏大的“较多楼层”如何掌握？答：“较多楼层”指裙房以上总层数20%的楼层及三层。
建筑工程施工图审查常见问题与处理措施方案
建筑工程施工图审查常见问题与处理措施作者:--------------- 日期：总图、建筑节能、建筑防火设计施工图审查常见问题与处理措施技术处2009 年01月05日院内各设计单位：为了更好地贯彻实施国家《建设工程质量管理条例》（国务院第279号令）和《建设工程勘察设计管理条例》（国务院第号令），不断提高我院工程设293 计质量，技术处将有关施工图审查机构专家在施工图审查中发现的常见问题与处理措施转换成电子文件，放在院技术网站上，供总图、建筑、结构等专业设计人员学习、借鉴与参考，以避免在承担有关项目时出现类似的问题。
本专题将适时补充新的内容。
附件：1. 总图专业《施工图审查中发现总平面图存在的主要问题》2. 建筑专业《建筑工程施工图节能设计存在的主要问题》3. 提高建筑图防火设计（建筑专业）质量问题探析技术处2009 年01 月5 日附件施工图审查中发现总平面图存在的主要问题解放军总后建筑设计研究院审图室董传先建筑专业总平面施工图中的总体布置、功能分区等，应根据城市规划要点和设计任务要求及城市规划部门审批的方案或初步设计意见进行设计。
本人参加建筑图审查工作已有5 年多，现就在审查建筑专业总平面施工图设计中普遍存在的主要问题提出，希望能引起设计人员的重视，提高建筑专业总平面施工图的设计质量。
建筑专业总平面施工图设计应包括：①各建、构筑物的平面布置，各建、构筑物四角及各道路中心线的定位坐标或与已有建筑相对定位尺寸；②总平面竖向设计应标注各建筑物室内士0.00与绝对标高的关系，建筑物室外四角散水处标高，各道路中心线交点的标高；各种场地、绿地标高及排水情况；③基础内的绿化、水体设计平面；④各种管道的综合布置平面；⑤建筑物靠山坡布置应设挡土墙或其他护坡处理设施，坡顶部5.0m 处应设截洪沟，护坡底或挡土墙底部距建筑物2〜3m处，应设截面不小于0.4〜0.4m纵向坡度应》0.5%的排水沟；⑥地形变化较大时应有土方平衡设计。
施工图纸会审的常见问题汇总终审稿)
施工图纸会审的常见问题汇总文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-根据个人及部门同事多年工作经验，整理图纸会审的常见问题如下，仅供同行参考，共同学习：一、建施图纸：1、设计说明与各层图纸使用材料、做法不符。
各层图纸使用材料、做法与构件详图不符。
2、卫生间、走郎等楼板面降低，梁宽大于墙宽，造成墙脚有梁角。
3、设计墙厚与市场砖规格不符。
基础砖非实心砖、没标明外墙砖种类，或外墙用空心砖。
隔墙、轻质墙没标明使用材料种类。
建筑构件无详图、无配筋图、无混凝土标号、尺寸标注不明。
女儿墙、卫生间、等隔墙高度没标注。
卫生间、栏杆、层面女儿墙等有防水要求的部位是否设反梁，建施与结施是否都有标明。
各层的窗底高度是否统一，窗顶、门顶与梁底高度是否相符。
当设有明沟时，其门口处有否设盖板。
图纸标高与规划的高程关系，建筑底层地面标高与室外标高关系，楼梯底、各室内、走廊的标高关系。
门窗顶标高与梁底标高是否发生抵触或剩余空间不足于过梁的厚度。
梯间墙短小，若有窗时，该位置是否有电箱、消防箱等同时存在，其空间是否足够。
水电等安装工程的管道是否占到门窗洞口；其管道有否固定支架的位置。
屋面或变化层的楼板在室内厅、房上有否砼梁。
门窗装饰设有盖面板时，其门洞与墙边有否留置盖面板位置。
门窗的开启方向和出入口有否障碍或矛盾。
屋面或变化层的阳台若设计有间隔很小的两根并排砼梁时能否避免。
室内空调管的洞口通往室外机的路线能否畅通、有否空调水排水管。
墙厚、梁宽、电箱、消防箱的尺寸在建筑的使用功能方面是否有影响，能否改善。
地下室的入口高度一般应不小于2.2m，最好能达到2.4m。
裙楼屋面与标准层同高度处，因标准层的阳台标高一般设置降低50mm的泄水，若此处也做降低处理就与裙楼屋面不平，若不降阳台水就无法排出。
设有柱、板的凉台的装饰时有否标明内外装饰的分界线。
外墙的外围尺寸与外装饰砖的模数能否相符。
施工图设计审图常见问题分析
施工图设计审图常见问题分析前言施工图设计审图是建筑工程的重要环节，通过对施工图纸的审查，可以发现和排除潜在的设计缺陷，确保建筑工程施工的安全和可靠性。
在审图过程中，常常会出现一些常见的问题，本文将就这些问题进行分析和解答，希望对读者有所帮助。
问题一：施工图设计是否符合建筑工程设计规范和标准？在施工图设计审图过程中，审图人员首先需要确认的是施工图设计是否符合相关的建筑工程设计规范和标准。
这些规范和标准通常包括《建筑工程施工图设计规范》、《建筑工程设计标准》等文献。
在审查施工图设计时，需要将纸面设计与标准逐一比对，以确认施工图设计是否符合标准要求。
问题二：施工图设计是否符合安全规定？除了需要符合建筑工程设计规范和标准之外，施工图设计还需要符合相关的安全规定。
例如，在设计高层建筑时，需要满足相关的防火和防震要求；在设计游泳馆等公共场所时，需要考虑人员疏散和安全出口等因素。
审图人员需要确认施工图设计是否符合相关的安全规定，以确保建筑工程施工的安全性。
问题三：施工图设计是否符合地形和环境条件？建筑工程施工地点的地形和环境条件对施工图设计有重要的影响。
例如，在设计地下室时，需要考虑地下水位的深度和周围建筑的影响等因素；在设计水库大坝时，需要考虑地质条件和水位变化等因素。
审图人员需要确认施工图设计是否符合相关的地形和环境条件，以保证建筑工程施工的可靠性。
问题四：施工图设计是否符合可持续发展要求？在当今社会，可持续发展已经成为全球关注的焦点。
建筑工程的施工和使用对环境的影响非常大，因此需要考虑可持续发展要求。
例如，在设计建筑外墙时，需要考虑外墙材料是否符合环保要求；在设计建筑供暖系统时，需要优化能源利用效率。
审图人员需要确认施工图设计是否符合相关的可持续发展要求，以促进建筑工程的可持续发展。
在进行施工图设计审图时，需要考虑多方面的因素，包括建筑工程设计规范和标准、安全规定、地形和环境条件以及可持续发展要求等。
审图人员需要审查纸面设计，以确认其是否符合相关要求和规定，以确保建筑工程施工的安全、可靠和可持续。
建筑工程施工图审查常见问题
图纸错误
总结词
图纸错误是指在施工图设计中出现的 各种错误，包括计算错误、标注错误、 图纸不一致等。
详细描述
审查过程中经常发现图纸中存在计算 错误、标注错误等问题，如材料用量 错误、管道走向标注错误等，这些问 题可能导致施工过程中的安全事故和 质量问题。
图纸遗漏
总结词
图纸遗漏是指在施工图设计中未包含某些必要的内容或细节，导致无法满足施 工要求。
02
施工图技术问题
结构安全问题
结构计算错误
包括荷载取值不当、计算模型简 化错误等，可能导致结构承载力 不足或失稳。
结构构造不合理
如钢筋锚固长度不足、连接方式 不当等，影响结构安全性和耐久 性。
建筑节能问题
未按照节能设计标准进行设计
如窗户面积过大、保温材料选择不当等，导致建筑能耗过高。
节能措施不符合规范要求
智能化系统设备选型不当
如设备性能参数不匹配、兼容性差等，导致 智能化系统运行不稳定或无法正常使用。
03
施工图经济问题
造价估算不准确
总结词
造价估算不准确是施工图经济问题中较为常见的一种，主要表现在对工程量计算不准确、 计价依据不合理、取费标准不科学等方面。
详细描述
在进行建筑工程施工图审查时，经常发现施工图的造价估算存在不准确的情况。这可能 是因为设计单位在编制施工图时，对工程量计算不准确，或者在计价时采用了不合理的 依据，或者在取费时采用了不科学的标准。这些都会导致施工图的造价估算与实际造价
施工方法不经济
总结词
施工方法不经济也是施工图经济问题中需要注意的一种 ，主要表现在施工工艺不符合要求、施工机械选择不当 、施工组织不合理等方面。
详细描述
在进行建筑工程施工图审查时，经常发现施工图中采用 的施工方法存在不经济的情况。这可能是因为设计单位 在选择施工工艺和机械时，没有充分考虑到工程的实际 情况和要求，或者在安排施工组织时没有充分考虑到各 种资源的合理利用和调配。这些都会导致施工方法的效 率低下、成本增加，从而影响整个工程的投资效益。
施工图审查常见问题讲解
施工图审查常见问题讲解施工图审查是建筑工程建设中不可或缺的一项程序，它是对建筑施工图纸进行审查、验收和监督的过程。
该过程主要涉及到建筑施工图纸的构造、结构、功能和安全等方面的内容，因此要求施工图纸的设计必须符合国家和地方相关规定标准，才能保证施工过程和后期的运行效果。
然而，在施工图审查的过程中，总会出现一些常见问题，今天我们一起来讲解一下。
一、安全问题：在施工图纸的设计中安全问题是必须考虑的主要因素。
例如消防通道、疏散通道是否满足规定标准，电路、线路是否符合安全要求等等。
如果设计不合理将会导致施工中出现安全事故的风险。
因此安全问题是施工图审查中特别需要关注的问题。
二、结构问题：建筑结构在施工图纸的设计中也是非常重要的因素。
施工图纸中必须包含建筑物质量结构的设计和配合等相关信息，否则可能会影响到工程的施工质量和稳定性。
例如，柱子的大小、梁的长度、墙体的厚度等等都应该符合建筑设计标准，这样才能保证施工的质量。
三、设备布局问题：现代建筑的需求越来越高，因此在设计施工图纸的过程中，还需要考虑各种设备的布局设计。
例如水电、通讯以及空调等设施的布置是否合理，设备与空间的协调性是否符合标准等等。
四、环保问题：建筑设计中需要考虑环境问题，例如降低污染、节省能源、合理利用自然资源等。
因此，在施工图审查的过程中协调施工方和设计方之间的环保问题，可以让建筑工程更加环保，可以有效避免对生态环境的破坏。
五、建筑美观问题：建筑美观不仅需要满足使用功能，还要有艺术价值，让人有一种美好的感觉。
在施工图审查中协调各方面的因素，注重建筑的美观度，不仅可以提高建筑的使用价值，还能让建筑在数字时代更为突出。
六、费用预算问题：施工图审查时也需要注意工程项目的费用预算问题。
费用预算多少与建筑工程的施工质量和建设进度等密切关联。
因此，在施工图审查时，要根据受影响的因素进行价格合理预算，确保施工过程顺畅无障碍。
建筑施工图审查需要遵循相关法律法规、标准规范和设计规范，同时需要注意以上几个方面的问题，协调各方面的因素，以实现工程施工的顺利进行，最终实现工程的成功投入使用。
施工图审查常见问题与疑难问题
添加标题
添加标题
设计图纸与施工规范不符
添加标题
添加标题
设计图纸与预算不符
图纸之间存在矛盾
设计图纸与 现场实际情 况不符
设计图纸与 施工规范不 符
设计图纸与 设计说明不 符
设计图纸与 相关专业图 纸不符
设计图纸与 业主要求不 符
设计图纸与 预算不符
施工图审查疑难问题
03
复杂结构图纸审查
结构设计：确保结构安全，符合规范要求 材料选择：合理选择材料，满足强度、耐久性等要求 施工工艺：明确施工工艺，确保施工质量 结构计算：准确进行结构计算，确保结构稳定性和可靠性 设计变更：及时处理设计变更，确保施工顺利进行 质量控制：加强质量控制，确保工程质量符合要求
设计图纸与施工图审查 记录不符
设计图纸与施工图审查 意见不符
图纸标注不清晰
尺寸标注错误： 尺寸标注与实际 尺寸不符
符号标注错误： 符号标注与实际 含义不符
标注位置错误： 标注位置与实际 位置不符
标注字体不清晰 ：标注字体模糊 不清，难以辨认
图纸与实际情况不符
设计图纸与现场实际情况不符
设计图纸与业主要求不符
培训等
启示：施工图 审查是保证工 程质量的重要 环节，需要各 方共同努力， 提高审查质量
和效率。
提高施工图审查质量建议
06
加强规范学习和培训
定期组织员工参加规范学习和培 训，提高审查人员的专业素质
建立内部交流平台，分享审查经 验和案例，提高审查人员的实践 能力
添加标题
添加标题
添加标题
添加标题
邀请专家进行讲座和指导，提高 审查人员的业务能力
YOUR LOGO
,a click to unlimited possibilities
建筑施工图审查和会审时常见问题
建筑专业施工图审查和图纸会审常见问题汇编（2017）一、地下室部分1、地下室中发电机房储油间设150高门槛且采用甲级防火门，并注明储油量不超1m³。
发电机房、配电房、消防中心等上方和贴邻不能直接布置有水的房间(如厨厕、水池等）。
2、消防水泵房不能设有地下三层及以下或与室外地坪高差超10m，应设150高门槛、排水沟和集水井等。
消防中心一般设于首层，若设于地下一层应取得消防局的审核许可。
3、地下车库两个防火分区共用前室及其楼梯时，前室一个门为乙级防火门，另一个门应为甲级防火门。
在地下车库布置停车位时注意预留疏散通道通至疏散楼梯间的防火门。
4、地下室集水井位置尺寸应与水施图一致，注明集水井定位详见结施图，建施图中应注明其长宽深尺寸，注意消防电梯的集水井应比电梯机坑低至少1000且其有效容积至少2m³。
5、地下室放大平面图应附上其位置示意图，地下室放大平面比例为1：100或150。
6、地下室设有功能用房（如餐厅、商场等）其防水等级为Ⅰ级，地下室配电房也要求Ⅰ级，可在功能用房和配电房内增加一道内防水层(如2厚聚合物水泥防水涂料等)。
7、地下室平面应附上防火分区示意图，表示汽车坡道和疏散楼梯位置、车库最远点疏散距离不超60m，注明每层停车数量并在地下一层注明地下总停车数量。
地下三层及以下或与室外高差超10m时应采用防烟楼梯间，其他地下室可采用封闭楼梯间(在首层处应设外窗)。
8、汽车坡道首层出口与规划道路相连通时，应与道路边线距离≥7.5m。
汽车坡道转弯90°时内半径≥4m，转弯90°-180°时内半径≥5m，转弯180°时内半径≥6m。
9、汽车库内层间的特级防火卷帘一般设于汽车坡道上坡端，不需两端都设置特级防火卷帘,地下一层至首层的汽车坡道则不需设置防火卷帘。
10、地下设备间不超200m²和其他地下房间不超50m²时可设一个门，否则应设两个门。
图纸会审常见问题
图纸会审常见问题一、建施：1、设计说明与各层图纸使用材料、做法不符。
各层图纸使用材料、做法与构件详图不符。
2、卫生间、走郎等楼板面降低，梁宽大于墙宽，造成墙脚有梁角。
3、设计墙厚与市场砖规格不符。
基础砖非实心砖、没标明外墙砖种类，或外墙用空心砖。
4、隔墙、轻质墙没标明使用材料种类。
5、建筑构件无详图、无配筋图、无混凝土标号、尺寸标注不明。
6、女儿墙、卫生间、等隔墙高度没标注。
7、卫生间、栏杆、层面女儿墙等有防水要求的部位是否设反梁，建施与结施是否都有标明。
8、各层的窗底高度是否统一，窗顶、门顶与梁底高度是否相符。
9、当设有明沟时，其门口处有否设盖板。
10、图纸标高与规划的高程关系，建筑底层地面标高与室外标高关系，楼梯底、各室内、走廊的标高关系。
11、门窗顶标高与梁底标高是否发生抵触或剩余空间不足于过梁的厚度。
12、梯间墙短小，若有窗时，该位置是否有电箱、消防箱等同时存在，其空间是否足够。
13、水电等安装工程的管道是否占到门窗洞口；其管道有否固定支架的位置。
14、屋面或变化层的楼板在室内厅、房上有否砼梁。
15、门窗装饰设有盖面板时，其门洞与墙边有否留置盖面板位置。
16、门窗的开启方向和出入口有否障碍或矛盾。
17、屋面或变化层的阳台若设计有间隔很小的两根并排砼梁时能否避免。
18、室内空调管的洞口通往室外机的路线能否畅通、有否空调水排水管。
19、墙厚、梁宽、电箱、消防箱的尺寸在建筑的使用功能方面是否有影响，能否改善。
20、地下室的入口高度一般应不小于，最好能达到。
21、裙楼屋面与标准层同高度处，因标准层的阳台标高一般设置降低50mm的泄水，若此处也做降低处理就与裙楼屋面不平，若不降阳台水就无法排出。
22、设有柱、板的凉台的装饰时有否标明内外装饰的分界线。
23、外墙的外围尺寸与外装饰砖的模数能否相符。
二、结施：1、柱配筋的主筋排放位置是否明确，梁筋有否太密，影响混凝土石子进入，多重梁交叉时是否造成超过板厚现象，2、建筑构件的配筋是否有不能制作的情况。
施工图审查常见问题及解答
结构专业施工图审查常见问题及解答--------------------------------------------------------------------------------摘自2012年11月《山东省建筑工程施工图审查常见问题问答》1、教育，医院建筑中地震动峰值加速是否按国家地震局办公室发布的通知执行？答：教育，医院建筑应执行现行抗震规范；当地卫生主管部门有要求时，医院建筑可执行国家地震局通知。
2、2008年汶川地震后，省厅有一个“关于进一步加强全省城乡建设和工程建设抗震防灾工作的意见”，其中第四条“两层(含两层）以上教学建筑、幼儿园、医院建筑不得采用砌体结构”，是否执行？学生宿舍是否可以采用砖混结构？答：执行两层(含两层）以上教学建筑、幼儿园、医院建筑不得采用砌体结构”。
结构布置规则的学生宿舍可采用砖混结构，但抗震措施需加强。
3、CFG桩适用工程范围，承载力提高上限及桩身砼耐久性问题（《地基处理规范》为C15，是否应提高）。
答：适用范围应根据场区地基土情况、建筑的结构布置、基础形式等慎重选择；承载力上限考虑抗震要求不宜盲目提高，提高地基土承载能力2倍以上时需谨慎。
4、预应力管桩的适用范围，在腐蚀性环境中的使用问题。
答：在腐蚀性环境下需灌芯；无地下室的高层建筑采用预应力管桩时需验算抗剪承能力；当桩端持力层为强风化、中风化岩石层时不适用（桩端宜受损）。
5、高层建筑中，结构高宽比超限，但倾覆等参数均满足要求，在审查过程中如何把握？需采取什么措施？答：高层建筑高宽比超限，但抗倾覆计算等参数均满足规范要求时允许。
6、中小学校舍加固文件的审查：因历史原因，现存校舍中存在框架与砌体混合使用，层高不满足规范要求等的房屋，审查时如何把握？对此类文件的审查需甲方提供哪些资料？答：框架与砌体混合使用，抗震变形不协调，加固时在刚柔结构结合部位需采取特殊处理措施；层高不满足规范要求的房屋，需采取更为严格的构造加强措施；中小学校舍加固文件的审查，甲方需提供现有建筑的鉴定报告、竣工施工图、计算书、地质报告（或参考勘察报告，必要时需补孔勘察）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑专业施工图审查和图纸会审常见问题汇编（2017）一、地下室部分1、地下室中发电机房储油间设150高门槛且采用甲级防火门，并注明储油量不超1m³。
发电机房、配电房、消防中心等上方和贴邻不能直接布置有水的房间(如厨厕、水池等）。
2、消防水泵房不能设有地下三层及以下或与室外地坪高差超10m，应设150高门槛、排水沟和集水井等。
消防中心一般设于首层，若设于地下一层应取得消防局的审核许可。
3、地下车库两个防火分区共用前室及其楼梯时，前室一个门为乙级防火门，另一个门应为甲级防火门。
在地下车库布置停车位时注意预留疏散通道通至疏散楼梯间的防火门。
4、地下室集水井位置尺寸应与水施图一致，注明集水井定位详见结施图，建施图中应注明其长宽深尺寸，注意消防电梯的集水井应比电梯机坑低至少1000且其有效容积至少2m³。
5、地下室放大平面图应附上其位置示意图，地下室放大平面比例为1：100或150。
6、地下室设有功能用房（如餐厅、商场等）其防水等级为Ⅰ级，地下室配电房也要求Ⅰ级，可在功能用房和配电房内增加一道内防水层(如2厚聚合物水泥防水涂料等)。
7、地下室平面应附上防火分区示意图，表示汽车坡道和疏散楼梯位置、车库最远点疏散距离不超60m，注明每层停车数量并在地下一层注明地下总停车数量。
地下三层及以下或与室外高差超10m时应采用防烟楼梯间，其他地下室可采用封闭楼梯间(在首层处应设外窗)。
8、汽车坡道首层出口与规划道路相连通时，应与道路边线距离≥7.5m。
汽车坡道转弯90°时内半径≥4m，转弯90°-180°时内半径≥5m，转弯180°时内半径≥6m。
9、汽车库内层间的特级防火卷帘一般设于汽车坡道上坡端，不需两端都设置特级防火卷帘,地下一层至首层的汽车坡道则不需设置防火卷帘。
10、地下设备间不超200m²和其他地下房间不超50m²时可设一个门，否则应设两个门。
而长度超7m的配电房也应在两端各设一个门。
11、地下车库内电梯厅应采用乙级防火门和防火隔墙。
12、地下室外壁采用防水卷材时，细石混凝土保护层厚度底板处为50，顶板处为70。
采用防水涂料时，细石混凝土保护层厚度底板处为40，顶板处为50。
13、地下室设备用房应独立一个防火分区且其面积不超1000m²，至少设一个安全出口(可与地下车库的安全出口共用)，另一个出口为可通向地下车库的甲级防火门。
设备用房不能直接向前室开门，应设一段走廊分隔开。
14、地下室内间墙尤其是防火墙的长度超过5m或其端部无结构柱时应表示墙内设置钢筋混凝土构造柱200×200，并填黑表示，防火墙也应填充图例表示。
二、首层和裙楼部分1、应标注住宅出入口位置和住宅大堂门外的信报箱。
2、无障碍坡道应两侧设扶手，两端各伸出300，其净宽1200，平台宽1500，其入口或平台处上方应设雨篷，高差300以内坡度1:8，高差600以内坡度1：10，高差750以内坡度1:12。
无扶手的无障碍平坡时其坡度1:20.高层住宅和公共建筑首层出入口处平台宽至少2000，而多层住宅可为1500。
3、首层平面中应表达必要的总平面内容如宅前路、绿化范围、地下室风井等。
地下车库的首层出入口处应表示道闸或减速带等装置。
4、首层住宅大堂作为扩大前室，应与其他用房(如公共服务设施等)设至少2000长的防火距离。
5、除中庭外，防火分隔部位的宽度不超30m时防火卷帘长度且不超10m，防火分隔部位的宽度超过30m时防火卷帘长度不超其宽度的且不超20m(累计长度)。
6、人员密集场所的疏散门净宽应大于1400，且紧靠门口各1400范围内不应设置步级。
7、裙楼门窗顶不到结构梁底时应设置门窗顶钢筋砼过梁，并与结构专业交底避免遗漏。
8、住宅大堂门两侧地面高差不超15，且注明斜坡连接，大堂门扇应按无障碍设计要求。
9、高层住宅应设无障碍电梯、可容担架电梯和消防电梯，在各层平面中注明。
消防电梯应可到达各楼层包括地下室各层。
10、首层楼梯门开启后避免影响地下部分楼梯的宽度，可考虑大小门、门可完全打开状态或设凹廊等。
首层楼梯间直出室外时门净宽1100即门洞宽1200。
11、首层商铺内卫生间靠结构柱且无地下室时，应考虑卫生间沉箱与结构桩承台之间关系。
无外窗的卫生间应考虑机械排气设施。
12、公共卫生间内有无障碍厕位时，卫生间入门处应注明斜坡连接且高差不超15。
专用无障碍厕所的入门亦然。
13、商场、办公等平面图中应附注其疏散宽度计算过程和结果。
14、商业服务网点要求：首层或首二层，每间总面积不超300m²，可设一部开敞楼梯(珠海地区要求设封闭楼梯间)，若二层超200m²时则应设两部楼梯，室内最远点到首层疏散外门(包括梯段部分且按1.5倍计)的疏散距离应不超过22m(设有喷淋系统时27.5m)，首层或首二层合计的面积超200m²时也应设两个首层疏散外门，门边距离至少5m。
15、住宅首层公共出入口处位于阳台、外廊及开敞楼梯平台的下部时应设置雨篷，雨篷外沿与阳台外沿距离至少1000。
高层建筑疏散楼梯首层外门应设至少1000宽防护挑檐。
采用玻璃或金属雨篷时其排水坡应为3%。
16、应绘制首层处进排风井的大样图，其风口尺寸应核对与通风专业图纸一致。
17、汽车库外墙门窗洞口上方应设1000宽防火挑檐且上下层间距离1200。
不仅指地上停车场情况，还包括地下车库首层出入口处。
三、标准层及天面部分1、每股人流宽度为0.55+（0~0.15）m，公共建筑中人流多场所(如商场、餐厅等)应取上限值0.7m，楼梯宽度不应少于两股人流，即住宅楼梯净宽取0.55×2=1.10m，人流多公共建筑楼梯净宽取0.70×2=1.40m，公共建筑的楼梯净宽至少1.20m。
楼梯应至少一侧设扶手，梯段为三股人流1.8m宽时应两侧设扶手。
当楼梯井宽超500时其楼梯扶手高度按临空栏杆要求至少1100。
无障碍楼梯宜采用直跑式和两侧设扶手，其踏步尺寸280x160。
2、阳台应标注排水坡向1%、地漏、排水立管和结构面标高(加括号表示)。
3、高层住宅要求每套住宅的户门至剪刀楼梯间门距离不超过10m，不能从前室门计起。
剪刀楼梯属于两部楼梯，在首层住宅大堂处应设两个门到室外且其门边距离至少5m，若首层公共区无可燃物且无首层住宅户门时可设一个外门。
电梯厅可采用常开式防火门，但需与电气专业配合设置消防信号线路。
4、公共建筑(包括商业裙楼)外墙应每层设置消防救援窗口1000x1000，下沿离室内楼面不超1200，每个防火分区至少两个且其间距不超20m，并与消防登高操作场地相对应，不宜选在可开启窗扇上，在平面和立面图纸上均应注明。
5、消火栓及其消防立管的位置应表示，不能仅暗装消火栓而露出立管。
6、核心筒大样应与平面图一致，在大样图中应表示加压风井的加压风口位置和尺寸。
电梯井道砖砌时，电梯门顶应设钢筋混凝土过梁或加高结构梁。
7、墙体长度超过5m或端部无结构柱时平面图上应表示墙体内设构造柱200×200，填黑表示。
8、设备管井、厨房排烟井等位置尺寸应与结构、设备专业的图纸相一致。
尤其注意墙体上留洞的情况。
公共建筑防烟楼梯间的前室内不能设有设备管井检修门，而住宅的前室则可。
9、卫生间、机房等间墙无结构梁支承时应与结构专业协调，由结构专业明确其做法。
10、防火玻璃窗应改注明为钢框防火玻璃固定窗，不能采用铝合金窗框的。
11、房间使用人数超过60人时其疏散门应外开，不超60人且设有两个门时其疏散门可内开。
12、厨房的布置中煤气炉不应对外窗，水盆宜对外窗，应表示洗衣机位置，无工作阳台时设于生活阳台或卫生间内。
有工作阳台时洗衣机就设在工作阳台内。
13、别墅项目的客饭厅等面积较大，应复核外窗可开启面积不少于10%房间面积(通风要求)，还要复核外窗面积应不少于房间面积的采光要求)。
14、电梯门楼层间相距11m以上，其间须设置电梯井道外开安全门600x1800。
15、天面排水沟注明排水坡1%、雨水口及其排水立管的位置，雨水口之间距离不超40m。
16、天面女儿墙高度应考虑防水隔热找坡等厚度一般取1400-1500。
泛水高度距离屋面结构板面至少350。
倒置式屋面隔热层厚度应注明计算厚度和施工厚度(增加25%)。
17、天面人防通信报警间设外窗并标注其面积超10m²。
无梯到达屋面应设上人检修孔(可索引中南标准大样)或外墙爬梯(建筑高度不超10m且离地2m)。
18、砖砌女儿墙应注明其钢筋砼构造柱和压顶、反起等做法(可索引中南标准大样)。
除甲方要求外，高层建筑的女儿墙均应采用钢筋砼女儿墙。
19、在幕墙剖面大样中幕墙与结构之间缝隙应注明采用双重厚度100的防火岩棉封堵且1.5厚镀锌铁片承托。
并标注玻璃外表面至结构面之间距离且需计算面积。
四、总平面及设计说明部分1、总平面应标注道路转弯半径、建筑红线等，并应标示消防登高面范围及其尺寸。
2、高度大于2m的挡土墙或护坡上缘与住宅建筑之间距离不应小于3m，而挡土墙或护坡的下缘与住宅建筑之间距离不应小于2m。
3、自成系统的室外停车场与建筑物之间距离不少于6m，路边停车位可不受此限。
4、厨厕墙面和地面应设防水层，住宅厕所顶棚应设防潮层。
5、空调室外机的遮蔽百页应采用水平百叶，且其透气率不少于90%。
6、玻璃光棚应采用钢化夹胶玻璃，并注明胶片厚度不少于0.76。
7、外门窗注明其抗风压、水密性和气密性的设计指标级别。
（在门窗表备注栏列明）8、节能设计中室内抹灰不应采用石灰砂浆，而应采用水泥石灰砂浆，东西墙采用保温砂浆时在装修做法表列明，挑出500以上的凸窗顶板需做隔热措施，且K≤1.0。
9、施工图审查意见和图纸会审纪录中有些问题属于阅图不清的，应建议在正式文件中删除。
