计算变压器的功率

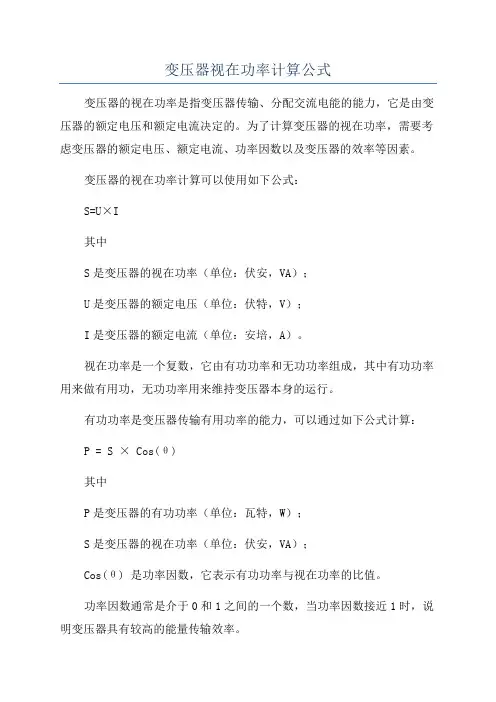

变压器视在功率计算公式
变压器视在功率计算公式变压器的视在功率是指变压器传输、分配交流电能的能力，它是由变压器的额定电压和额定电流决定的。
为了计算变压器的视在功率，需要考虑变压器的额定电压、额定电流、功率因数以及变压器的效率等因素。
变压器的视在功率计算可以使用如下公式：S=U×I其中S是变压器的视在功率（单位：伏安，VA）；U是变压器的额定电压（单位：伏特，V）；I是变压器的额定电流（单位：安培，A）。
视在功率是一个复数，它由有功功率和无功功率组成，其中有功功率用来做有用功，无功功率用来维持变压器本身的运行。
有功功率是变压器传输有用功率的能力，可以通过如下公式计算：P = S × Cos(θ)其中P是变压器的有功功率（单位：瓦特，W）；S是变压器的视在功率（单位：伏安，VA）；Cos(θ) 是功率因数，它表示有功功率与视在功率的比值。
功率因数通常是介于0和1之间的一个数，当功率因数接近1时，说明变压器具有较高的能量传输效率。
无功功率是变压器维持自身运行所需要的功率，它由如下公式计算：Q = S × Sin(θ)其中Q是变压器的无功功率（单位：乏耳，VAR）；S是变压器的视在功率（单位：伏安，VA）；Sin(θ) 是无功功率因数，它表示无功功率与视在功率的比值。
无功功率因数通常是介于0和1之间的一个负数，当无功功率因数接近0时，说明变压器具有较低的运行损耗。
总功率因数可以由有功功率和无功功率计算：PF=P/(P^2+Q^2)^0.5其中PF是总功率因数。
变压器的效率可以由如下公式计算：Efficiency = (Pout / Pin) × 100其中Efficiency 是变压器的效率（单位：%）；Pout 是变压器的输出有功功率（单位：瓦特，W）；Pin 是变压器的输入有功功率（单位：瓦特，W）。
总之，通过以上的公式，可以计算出变压器的视在功率、有功功率、无功功率、功率因数以及效率等相关参数。
变压器的计算公式
变压器的计算公式变压器是电力系统中常用的电气设备，用于改变交流电的电压和电流。
它由一个或多个线圈（通常称为主线圈和副线圈）组成，通过电磁感应实现电能的传递。
变压器的基本原理是根据电磁感应定律：当一根绕组中的电流变化时，产生的磁场也会随之变化，从而在另一根绕组中感应出电压。
由于绕组的匝数不同，可以实现输入和输出电压的不同。
变压器的公式基于电能守恒原理和磁通连续性原理，主要有以下几种：1.变压器的电压公式：根据电能守恒原理，变压器的输入功率等于输出功率，可以得到以下公式：输入电压×输入电流=输出电压×输出电流或者：输入电压/输出电压=输出电流/输入电流例如，如果输入电压为220V，输入电流为10A，输出电压为110V，求输出电流，则可以使用上述公式计算：110V×输出电流=220V×10A输出电流=(220V×10A)/110V2.变压器的变比公式：变压器的变比是指输入电压和输出电压的比值。
变压器的变压比公式如下：变压比=输入电压/输出电压=输入匝数/输出匝数例如，如果一个变压器的输入电压为220V，输入匝数为2000匝，输出电压为110V，求变压比，则可以使用上述公式计算：变压比=220V/110V=2000匝/输出匝数3.变压器的转换效率公式：变压器的转换效率是指输出功率与输入功率的比值，通常用η表示。
转换效率公式如下：η=(输出功率/输入功率)×100%其中，输出功率可以根据输入电流和输出电压计算，输入功率可以根据输入电流和输入电压计算。
4.变压器的磁势公式：变压器的磁势是指变压器中的磁通量。
根据磁通连续性原理，变压器的磁势公式如下：主线圈磁势×主线圈匝数=副线圈磁势×副线圈匝数其中，主线圈的磁势和副线圈的磁势可以根据输入电流和主线圈匝数、输出电流和副线圈匝数计算。
需要注意的是，以上公式是在忽略电阻、磁损耗和铁损耗的情况下得出的，实际的变压器计算中还需要考虑这些因素的影响。
变压器的主要计算公式
初中生就会的变压器的主要计算公式：第一步：变压器的功率= 输出电压* 输出电流（如果有多组就每组功率相加）得到的结果要除以变压器的效率，否则输出功率不足。
100W以下除0.75，100W-300W除0.9，300W以上除0.95.事实上变压器的骨架不一定很合适计算结果，所以这只是要设计变压器的功率，比如一个变压器它的输入220V,输出是12V 8A，那么它的需要的功率是12*8/0.75=128W，后面的例子以此参数为例（市售的产品一般不会取理论上的值，因为它们考虑的更多是成本，所以它们选的功率不会大这么多）第二步：决定需要的铁芯面积；需要的铁芯面积=1.25变压器的功率.单位为平方厘米。
上例的铁芯面积是1.25*128=14.142=14.2平方厘米第三步：选择骨架，铁芯面积就是铁芯的长除以3（得到的数就是舌宽，就是中间那片的宽度），再乘以铁芯要叠的厚度，如上例它应该选择86*50或86*53的骨架，从成本考虑选86*50，它的面积是8.6/3*5=14.333，由于五金件的误差，真实的面积大约是14.0。
这个才是真实的铁芯面积第四步：计算每V电压需要的匝数，公式：100000000÷4.44*电源频率*铁芯面积*铁芯最大磁感应强度当电源电压为50Hz时（中国大陆），代入以上公式，得到以下公式;450000÷铁芯面积*铁芯最大磁感应强度铁芯最大磁感应强度一般取10000—14000（高斯）之间，质量好的取14000-12000，一般的取10000-12000，个人一般取中间12000，这个取值直接影响到匝数，取值大了变压器损耗也大，小了线又要多，就要在成本和损耗中折中选择以上例: 450000÷14.0*12000=2.678=2.7初极220V即220*2.7=594匝，次级12V即12*2.7=32.4匝。
由于次级需有损耗，所以需要增加损耗1.05—1.03（线小补多些，线大补少些）。
变压器无功功率计算公式
变压器无功功率计算公式
变压器无功功率的计算公式是变压器的一个重要组成部分，用来求解变压器的功率特性并指导变压器的设计。
变压器无功功率也可以被称为90°的功率，意在将变压器功率的计算集中到平衡的情况下，其他指标可以由此来观察得到。
下面，将给出变压器无功功率计算公式，这些公式可以用来在实际的工作中对变压器进行更详细的研究和分析。
1、变压器平衡的无功功率计算公式：
无功功率PQ= √3V1 x I1 x sinθ x V2 x I2 x sinθ
其中：V1和V2为变压器的瞬时标幺值；I1和I2为变压器的瞬时电流标幺值；θ为两路电流的相位差，正弦值为1
2、变压器非平衡的无功功率计算公式：
非平衡的无功功率PQ= √3V1 x I1 x sinθ1 x V2 x I2 x sinθ2其中：V1和V2为变压器的瞬时标幺值；I1和I2分别为变压器首段和末段的瞬时电流标幺值；θ1和θ2为首段和末段的相位差。
3、变压器单段功率计算公式：
单段功率Px = √3Vx x Ix x sinθ
其中：Vx为变压器的瞬时标幺值；Ix为变压器的瞬时电流标幺值；θ为两路电流的相位差。
4、变压器功率因数计算公式：
变压器功率因数PF= PQ / (√3Vx x Ix x sinθ)。
变压器的参数计算
变压器的参数计算1.额定功率计算变压器的额定功率是指变压器能够连续工作的最大功率。
确定额定功率的方法通常有两种：一种是通过载流量计算，另一种是通过电压降计算。
a.载流量计算法：根据变压器额定电流和额定电压，使用以下公式计算变压器的额定功率：额定功率=额定电流×额定电压b.电压降计算法：根据变压器的负载电流、主辅接线电压降和额定电压之间的关系，使用以下公式计算变压器的额定功率：额定功率=负载电流×主辅接线电压降2.额定电压比计算额定电压比是指变压器的二次电压与一次电压之比。
计算额定电压比的方法如下：a.降级计算法：根据变压器的额定功率和额定电流，使用以下公式计算变压器的额定电压比：额定电压比=额定电压/额定二次电压b.副辅绕组计算法：根据一次和二次绕组的匝数，使用以下公式计算变压器的额定电压比：额定电压比=一次匝数/二次匝数3.短路电压计算短路电压是指变压器在短路状态下的电压下降。
短路电压是衡量变压器短路容量和运行质量的重要参数。
计算短路电压的方法如下：a.观察法：通过观察变压器的短路测试数据，从而计算出短路电压。
b.计算法：根据变压器的额定功率、额定电流和负载功率因数，使用以下公式计算变压器的短路电压：短路电压=短路电流×负载功率因数/额定电流4.阻抗计算阻抗是指变压器在额定条件下的阻抗值。
阻抗是反映变压器运行特性的重要指标。
计算阻抗的方法如下：a.实测法：通过实测变压器的无载电流和短路电流，使用以下公式计算变压器的阻抗：阻抗=短路电压/短路电流b.空载电流法：根据变压器的额定电压和额定功率，使用以下公式计算变压器的阻抗：阻抗=额定电压/额定功率需要注意的是，以上参数计算方法是一种普遍适用的基本方法，实际计算中还需综合考虑变压器的具体额定参数和设计要求。
另外，变压器的参数计算还需满足电力系统的性能要求，保证系统的稳定运行。
对于大型变压器或特殊类型的变压器，可能还需要更加精细的参数计算方法。
变压器功率计算方法
计算变压器的功率：
变压器功率= 输出电压X 输出电流
单相变压器功率由用电总功率*120%获得（效率按80%计算）。
三相变压器功率计算如下（以相电压220V，线电压380V为例）：
1、三相额定功率=1.732*额定电流*额定线电压（380V）=3*额定电流*额定相电压（220V）。
2、三相功率不同，按最大功率的一相乘3计算，如，A相9KW，B相10KW，C相11KW，P=3*11=33KW。
3、变压器功率因素一般为0.8（也有0.7的），则，上例中，变压器总功率=33/0.8=41.25KW。
物理公式
功率可分为电功率，力的功率等。
故计算公式也有所不同。
功率
电功率计算公式：P=W/t =UI；
在纯电阻电路中，根据欧姆定律U=IR代入P=UI中还可以得到：P=I2R=(U2)/R
在动力学中：功率计算公式：1.P=W/t（平均功率）2.P=FV；P=Fvcosα（瞬时功率）
因为W=F（F力）×S（s位移）（功的定义式），所以求功率的公式也可推导出P=F·v
P=W /t=F*S/t=F*V（此公式适用于物体做匀速直线运动）
公式中的P表示功率，单位是“瓦特”，简称“瓦”，符号是W。
W表示功。
单位是“焦耳”，简称“焦”，符号是J。
t表示时间，单位是“秒”，符号是"s"。
变压器功率的计算
电流（开根）X 0.7 = 线径
输出电流10A(开根）X 0.7 = 2.21(输出30V线径），
输入电流 =（300W变压器功率/220V输入电压）开根 X 0.7=0.81（输入220V线径）
8
计算结果
矽钢片规格E40mm、叠厚26mm；变压器骨架规格 E40 X 26；输入线圈匝数 匝、线径0.81铜漆包线；输出线圈匝数 匝、线径2.21铜漆包线。
10.79平方厘米 = 1079平方毫米（铁芯截面积）
3
计算变压器铁芯叠厚
铁芯截面积(平方毫米）/ 矽钢片舌宽（毫米）= 铁芯叠厚
1079平方毫米 / 40毫米 =26毫米（叠厚），铁芯规格采用舌宽40的矽钢片，叠厚为26毫米。
4
骨架的选用
铁芯截面积为E40 X 26，那么骨架就用 E40 X 26的，对照变压器骨架规格表刚好有这种规格的骨架，如果实在没有，选叠厚大一规格的也行。5
计算线圈输入初级匝数
45 / 铁芯截面积（平方厘米）X 220V = 输入初级匝数，
(45/10.79平方厘米）X 220 = 匝(输入初级匝数）
6
计算线圈输出次级匝数
(输入初级匝数/220）X 输出电压 = 输出次级匝数
( /220）X 36V = （取整数 匝）
7
计算变压器的功率
变压器功率 = 输出电压 X 输出电流
根据电路要求需要输出电压36V、电流2A的变压器，
36V Xபைடு நூலகம்2A = 72W（变压器功率）
2
计算变压器的铁芯截面积
变压器功率 X 1.44 = Y ， Y开根 X 1.06 = 铁芯截面积
变压器功率计算方法
变压器：变压器（Transformer）是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁芯（磁芯）。
主要功能有：电压变换、电流变换、阻抗变换、隔离、稳压（磁饱和变压器）等。
变压器按用途可以分为：配电变压器、电力变压器、全密封变压器、组合式变压器、干式变压器、油浸式变压器、单相变压器、电炉变压器、整流变压器、电抗器、抗干扰变压器、防雷变压器、箱式变电器试验变压器、转角变压器、大电流变压器、励磁变压器等。
功率因数：功率因数的大小与电路的负荷性质有关，如白炽灯泡、电阻炉等电阻负荷的功率因数为1，一般具有电感性负载的电路功率因数都小于1。
功率因数是电力系统的一个重要的技术数据。
功率因数是衡量电气设备效率高低的一个系数。
计算：功率因数低的根本原因是电感性负载的存在。
例如，生产中最常见的交流异步电动机在额定负载时的功率因数一般为0.7--0.9,如果在轻载时其功率因数就更低。
其它设备如工频炉、电焊变压器以及日光灯等，负载的功率因数也都是较低的。
从功率三角形及其相互关系式中不难看出，在视在功率不变的情况下，功率因数越低（角越大），有功功率就越小，同时无功功率却越大。
这种使供电设备的容量不能得到充分利用，例如容量为1000kVA的变压器，如果cos=1,即能送出1000kW的有功功率；而在cos=0.7时，则只能送出700kW的有功功率。
功率因数低不但降低了供电设备的有效输出，而且加大了供电设备及线路中的损耗，因此，必须采取并联电容器等补偿无功功率的措施，以提高功率因数。
功率因数既然表示了总功率中有功功率所占的比例，显然在任何情况下功率因数都不可能大于1。
由功率三角形可见，当=0°即交流电路中电压与电流同相位时，有功功率等于视在功率。
这时cos的值最大，即cos=1，当电路中只有纯阻性负载，或电路中感抗与容抗相等时，才会出现这种情况。
感性电路中电流的相位总是滞后于电压，此时0°<<90°，此时称电路中有“滞后”的cos；而容性电路中电流的相位总是超前于电压，这时-90°<<0°，称电路中有“超前”的cos。
变压器的功率如何计算
变压器的功率如何计算
包括视在功率和有功功率，一般变压器标称的是视在功率。
视在功率等于电压与电流乘积。
前提是同一个器件上的电压与电流。
对于单相变压器，就简单了。
对于三相变压器：
如果测量的是相电压和相电流，就是三个乘积之和，如果对称，一相的乘积再乘以3.
如果测量的是线电压和线电流，如果对称，任意一组线电压和线电流的乘积再乘以√3。
如果部对称三电压取平均，三个电流取平均，平均值的乘积再乘以√3。
假如你需要的是有功功率，上述运算后再乘以cosφ，φ是电压和电流的相位差。
变压器参数计算公式
变压器参数计算公式
一、电压变比公式
电压变比（Vr）=输出电压（vo）/输入电压（vi）
二、有效电压系数公式
有效电压系数（Cv）=输出有效电压（Evo）/输入有效电压（Ev1）三、变压器功率系数公式
变压器功率系数（Cp）=输出功率（Pou）/输入功率（Pi）
四、电流变比公式
电流变比（Ir）=输出电流（Io）/输入电流（Ii）
五、有效电流系数公式
有效电流系数（Gi）=输出有效电流（Eio）/输入有效电流（Eii）六、变压器损耗因数公式
变压器损耗因数（α）=负载电流（Ia）*输出电压（Vo）/全部负载电流（Ia+Ib）*输出电压（Vo）*输入电压（Vi）
α=Ia*Vo/（Ia+Ib）*Vo*Vi
七、变压器损耗系数公式
变压器损耗系数（Gp）=α*Cp
八、变压器噪音系数公式
变压器噪音系数（Gn）=有效功率（Ep）/全部功率（Pt）
九、变压器厚度公式
变压器厚度（t）=负载电流（Ia）*负载电压（V）/绝缘变压器穿孔面积（S）
十、变压器温升系数公式
变压器温升系数（K）=Cv-1/Cp-1+Gp
十一、变压器损耗系数公式
变压器损耗系数（E）=Gp*Cp-1+Gn*Vr2+K*Vr2
十二、变压器温度差公式。
变压器的主要计算公式
变压器的主要计算公式变压器是电能的转换装置，主要用于将电压从一种程度转变为另一种程度，同时保持电力的功率和能量不变。
在设计和计算变压器时，需要考虑转换的电压比、功率损耗、效率等因素。
以下是变压器的主要计算公式：1.变比：变压器的变比是指输入侧电压和输出侧电压之间的比率。
变压器的变比可以表示为：N=V2/V1=I1/I2其中，N为变比，V1和V2分别为输入和输出的电压；I1和I2分别为输入和输出的电流。
2.功率：变压器的功率可以表示为：P=VI=V1I1=V2I2其中，P为功率，V和I分别为电压和电流。
3.反应电压：变压器的反应电压是指变压器的自感电流所产生的电磁感应电压。
反应电压可以表示为：Er=4.44fN1Φm其中，Er是反应电压，f是变压器的工作频率，N1是一次侧匝数，Φm是磁链最大值。
4.感应电动势：变压器的感应电动势是指由于变压器的自感电流变化而产生的电动势。
感应电动势可以表示为：E1=4.44fN1Φm其中，E1是感应电动势。
5.电流密度：变压器的电流密度是指变压器导线的电流通过的单位横截面积内的电流值。
电流密度可以表示为：J=I/A其中，J是电流密度，I是电流，A是横截面积。
6.电感：变压器的电感是指在变压器中由于变压器的绕组所产生的电感。
电感可以表示为：L=N^2/R其中，L是电感，N是匝数，R是绕组的电阻。
7.电压降：变压器的电压降是指变压器中从输入端到输出端的电压损失量。
电压降可以表示为：Vp=V1-V2其中，Vp是电压降，V1和V2分别为输入和输出的电压。
8.转换效率：变压器的转换效率是指变压器将输入电能转换为输出电能的比率。
转换效率可以表示为：η=(P2/P1)×100%其中，η是转换效率，P1是输入功率，P2是输出功率。
变压器计算公式
变压器计算公式变压器是一种将交流电能从一个电路传递到另一个电路的电气设备。
而开关电源是一种以开关器件（如晶体管、二极管）为控制元件，进行频繁的开关操作来调节输入电源的电压、电流和功率的电源。
本文将介绍变压器和开关电源的相关计算公式。
1.变压器计算公式：变压器的计算公式主要包括变压器的变比计算、输入/输出电压和电流的关系、功率的计算以及绕组的电阻和电容的计算等。
（1）变比计算：变压器的变比一般用一个转向比或变比来表示，即：\(\frac{{N_1}}{{N_2}} = \frac{{V_1}}{{V_2}} =\frac{{I_2}}{{I_1}}\)其中，\(N_1\)、\(N_2\)分别表示一次侧和二次侧的匝数；\(V_1\)、\(V_2\)分别表示一次侧和二次侧的电压；\(I_1\)、\(I_2\)分别表示一次侧和二次侧的电流。
（2）输入/输出电压和电流的关系：\(V_1 \cdot I_1 = V_2 \cdot I_2\)即一次侧的输入功率等于二次侧的输出功率。
（3）功率的计算：变压器的功率可以通过输入/输出电压和电流的关系来计算，即：\(P_1 = V_1 \cdot I_1\)\(P_2 = V_2 \cdot I_2\)其中，\(P_1\)、\(P_2\)分别表示一次侧和二次侧的功率。
（4）绕组的电阻和电容的计算：绕组的电阻可以通过测量绕组长度、截面积和材料的导电率来计算。
绕组的电容可以通过绕组的长度、半径和材料的介电常量来计算。
2.开关电源计算公式：开关电源的计算公式包括输入电压和电流的计算、开关元件的计算和功率因数的计算等。
（1）输入电压和电流的计算：开关电源的输入电压可以通过公式计算，即：\(V_{in} = \frac{{V_{out}}}{{D}}\)其中，\(V_{in}\) 表示输入电压，\(V_{out}\) 表示输出电压，\(D\) 表示占空比。
输入电流可以通过输入功率和输入电压之间的关系来计算，即：\(I_{in} = \frac{{P_{in}}}{{V_{in}}}\)其中，\(I_{in}\) 表示输入电流，\(P_{in}\) 表示输入功率。
变压器的计算功率
变压器的计算功率半桥式变换器的输出电路为桥式整流时，其开关电源变压器的计算功率为：Pt=UoIo(1＋1/η)(1)将Uo=2100V,Io=0.08A,η=80％代入式（1），可得Pt=378W。
3.2变压器的设计输出能力变压器的设计输出能力为：Ap=(Pt·104/4BmfKWKJ)1.16（2）式中：工作频率f为30kHz，工作磁感应强度Bm取0.6T，磁心的窗口占空系数KW取0.2，矩形磁心的电流密度（温升为50℃时）KJ取468。
经计算，变压器的设计输出能力AP=0.511cm4。
3.4绕组计算初级匝数：D取50％，Ton=D/f=0.5/(30×103)=16.67μs,忽略开关管压降，Up1=Ui/2=150V。
N1=Up1Ton10－2/2BmAc=(150×16.67)10－2/(2×0.6×1×1×0.7)=29.77匝取N1=30匝次级匝数：忽略整流管压降，Up2=Uo=2100V。
N2=Up2N1/Up1=(30×2100)/150=420匝3.5导线线径Ip1=Up2Ip2/Up1=0.08×2100/150=1.12A电流密度：J=KjAp－0.1410－2=468×0.511－0.14×10－2=5.14A/mm2考虑到线包损耗与温升，把电流密度定为4A/mm2（1）初级绕组：计算导线截面积为Sm1=Ip1/J=1.12/4=0.28mm2初级绕组的线径可选d=0.63mm,其截面积为0.312mm2的圆铜线。
(2)次级绕组：计算导线截面积为Sm2=Ip2/J=0.08/4=0.02mm2。
次级绕组的线径可选d=0.16mm的圆铜线，其截面积为0.02mm2。
为了方便线圈绕制也可选用线径较粗的导线。
4线圈绕制与绝缘为减小分布参数的影响，初级采用双腿并绕连接的结构，次级采用分段绕制，串联相接的方式，降低绕组间的电压差，提高变压器的可靠性，绕制后的线圈厚度约为4.5mm。
变压器功率计算方法
和的系数来自实用电工速算口诀已知变压器容量，求其各电压等级侧额定电流口诀 a ：容量除以电压值，其商乘六除以十。
说明：适用于任何电压等级。
在日常工作中，有些电工只涉及一两种电压等级的变压器额定电流的计算。
将以上口诀简化，则可推导出计算各电压等级侧额定电流的口诀：容量系数相乘求。
已知变压器容量，速算其一、二次保护熔断体（俗称保险丝）的电流值。
口诀 b ：配变高压熔断体，容量电压相比求。
配变低压熔断体，容量乘9除以5。
说明：正确选用熔断体对变压器的安全运行关系极大。
当仅用熔断器作变压器高、低压侧保护时，熔体的正确选用更为重要。
这是电工经常碰到和要解决的问题。
已知三相电动机容量，求其额定电流口诀（c）：容量除以千伏数，商乘系数点七六。
说明：（1）口诀适用于任何电压等级的三相电动机额定电流计算。
由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的，即电压千伏数不一样，去除以相同的容量，所得“商数”显然不相同，不相同的商数去乘相同的系数，所得的电流值也不相同。
若把以上口诀叫做通用口诀，则可推导出计算220、380、660、电压等级电动机的额定电流专用计算口诀，用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直接倍数化，省去了容量除以千伏数，商数再乘系数。
三相二百二电机，千瓦三点五安培。
常用三百八电机，一个千瓦两安培。
低压六百六电机，千瓦一点二安培。
高压三千伏电机，四个千瓦一安培。
高压六千伏电机，八个千瓦一安培。
（2）口诀c 使用时，容量单位为kW，电压单位为kV，电流单位为A，此点一定要注意。
（3）口诀c 中系数是考虑电动机功率因数和效率等计算而得的综合值。
功率因数为，效率不，此两个数值比较适用于几十千瓦以上的电动机，对常用的10kW 以下电动机则显得大些。
这就得使用口诀c计算出的电动机额定电流与电动机铭牌上标注的数值有误差，此误差对10kW以下电动机按额定电流先开关、接触器、导线等影响很小。
变压器功率计算公式
p2变压器次级功率计算值。
ｐ１变压器初级功率计算值。
ｕ2i与u2ii．....．变压器次级各绕组电压（v），其值由负载决定。
ｉ2i与i2ii．....．变压器次级各绕组电流(a）,其值由负载决定。
η为效率
变压器容量1ｋva对下变压器容量小，效率较低，普通可取η＝0.８到0.９,对于变压器容量在１0０va对下,η选小值；变压器容量在1００va到1０00va者选大值.硅钢片质量差η可选0．7。
I1=Ｐ1/U１(１．１到1.２)(A)式中:Ｕ１为初级电压(V)
1.1到１.2为考虑到空载激磁电流的经验系数。
变压器容量计算出来后就可以计算硅钢片铁芯的截面积S等其他参数
变压器容量计算公式-变压器功率计算公式
变压器容量计算公式
变压器的功率是决定于负载的,既：
P2=U2II２I+U2IＩI2ＩＩ＋......＋U2nI2In（VA）
变压器功率计算公式
———————————————————————————————————日期:
变压器功率计算公式
变压器功率是决定于负载，既：
p2=u2ii2i+u2ｉii２ｉi+.．．．..+u2ni2iｎ(ｖａ)
p1＝p2/η（va)
P２变压器次级功率计算值。P１变压器的初级功率计算值。
U2I和U2ＩＩ....．.变压器次级各绕组电压（Ｖ),其值由负载决定。
I2I和Ｉ2II..．...变压器次级各绕组电流(A),其值由负载决定。
η为效率变压器容量1ＫVＡ以下的变压器容量小,效率较低，一般可取η=０．8到0.9,对于变压器容量在１00VA以下的，η选小值;变压器容量在10０VＡ到1０00VＡ者选大值.硅钢片质量差的η可选０．7。
变压器串联功率计算公式
变压器串联功率计算公式
变压器串联时，输出功率（也称为负载功率）的计算公式如下：P_out = P_in * (η_1 * η_2 * ... η_n)
其中，P_out表示输出功率，P_in表示输入功率，η_1、
η_2、... η_n分别表示每个变压器的效率。
如果要在变压器串联中考虑绕组电阻和电感对功率的影响，可以使用下面的公式：
P_out = P_in * (η_1 * η_2 * ... η_n * (1 - Z^2 * R / (Z^2 * R + X^2)))
其中，Z为变压器绕组的复阻抗，R为绕组电阻，X为绕组电感。
需要注意的是，以上公式假设变压器的效率和电阻、电感对功率的影响是恒定的。
实际应用中，变压器的效率和电阻、电感对功率的影响可能会受到温度、负载变化等因素的影响而变化，因此在具体计算中需要考虑实际的工作条件。
变压器有功功率计算公式
变压器有功功率计算公式在我们的日常生活和学习中，电可是无处不在，而变压器则是电力系统中非常重要的一个设备。
今天咱们就来好好聊聊变压器有功功率的计算公式。
先给大家说个我自己的亲身经历哈。
有一次，我去一个工厂参观，看到了一台巨大的变压器在嗡嗡作响地工作着。
我好奇地问旁边的工程师：“这大家伙到底是怎么把电传输出去的呀？”工程师笑着说：“这可就涉及到有功功率的计算啦。
”当时我就想，这有功功率计算到底是个啥？咱们先来说说有功功率的概念。
有功功率简单来说，就是实实在在用来做功的功率。
就像咱们跑步，真正让我们向前移动的那部分力量就是有功功率。
而变压器的有功功率计算公式是P = UIcosφ 。
这里的P 就表示有功功率，U 是变压器的端电压，I 是变压器的电流，cosφ 则是功率因数。
咱们来一个一个地解释这些元素。
先说电压 U ，就好比水流的压力，压力越大，水流就越猛。
变压器的端电压就是给电提供的这种“压力”。
电流 I 呢，就像水流的大小，电流越大，电的“流量”就越大。
那功率因数cosφ 又是个啥呢？这就有点复杂啦。
咱们可以把它想象成一个效率系数。
比如说，你干活儿的时候，不是所有的力气都用在了正地方，可能有一部分浪费掉了。
功率因数就是表示电流和电压之间配合得好不好，配合得好，功率因数就接近 1 ，有功功率就大；配合得不好，功率因数就小，有功功率也就小了。
给大家举个例子吧。
假如有一台变压器，端电压是 220 伏，电流是5 安，功率因数是 0.8 。
那有功功率 P 就等于 220×5×0.8 = 880 瓦。
这就意味着这台变压器真正用来做功的功率是 880 瓦。
再深入一点说，变压器有功功率的计算在实际应用中非常重要。
比如说在设计电力系统的时候，如果有功功率计算不准确，可能就会导致变压器过载，甚至引发故障。
这就好比你本来只能背 50 斤的东西，非要让你背 100 斤，那肯定受不了啊。
在我们的生活中，有功功率的计算也到处都能用到。
变压器功率计算方法
变压器:变压器（Transformer）是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁芯（磁芯）。
主要功能有：电压变换、电流变换、阻抗变换、隔离、稳压（磁饱和变压器）等。
功率因数：功率因数是指交流电路有功功率对视在功率的比值。
用户电器设备在一定电压和功率下，该值越高效益越好，发电设备越能充分利用。
常用cosΦ表示。
简介：功率因数的大小与电路的负荷性质有关，如白炽灯泡、电阻炉等电阻负荷的功率因数为1，一般具有电感性负载的电路功率因数都小于1。
功率因数是电力系统的一个重要的技术数据。
功率因数是衡量电气设备效率高低的一个系数。
功率因数低，说明电路用于交变磁场转换的无功功率大，从而降低了设备的利用率，增加了线路供电损失。
在交流电路中，电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S。
计算：功率因数低的根本原因是电感性负载的存在。
例如，生产中最常见的交流异步电动机在额定负载时的功率因数一般为0.7--0.9,如果在轻载时其功率因数就更低。
其它设备如工频炉、电焊变压器以及日光灯等，负载的功率因数也都是较低的。
从功率三角形及其相互关系式中不难看出，在视在功率不变的情况下，功率因数越低（角越大），有功功率就越小，同时无功功率却越大。
这种使供电设备的容量不能得到充分利用，例如容量为1000kVA的变压器，如果cos=1,即能送出1000kW的有功功率；而在cos=0.7时，则只能送出700kW的有功功率。
功率因数低不但降低了供电设备的有效输出，而且加大了供电设备及线路中的损耗，因此，必须采取并联电容器等补偿无功功率的措施，以提高功率因数。
功率因数既然表示了总功率中有功功率所占的比例，显然在任何情况下功率因数都不可能大于1。
由功率三角形可见，当=0°即交流电路中电压与电流同相位时，有功功率等于视在功率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
计算变压器的功率
变压器功率= 输出电压X 输出电流
根据电路要求需要输出电压36V、电流2A的变压器，
36V X 2A = 72W（变压器功率）
2
计算变压器的铁芯截面积
变压器功率X 1.44 = Y ，Y开根X 1.06 = 铁芯截面积
变压器功率72W X 1.44 = 103.68，103.68开根X 1.06 = 10.79平方厘米（铁芯截面积）10.79平方厘米= 1079平方毫米（铁芯截面积）
3
计算变压器铁芯叠厚
铁芯截面积(平方毫米）/ 矽钢片舌宽（毫米）= 铁芯叠厚
1079平方毫米/ 40毫米=26毫米（叠厚），铁芯规格采用舌宽40的矽钢片，叠厚为26毫米。
4
骨架的选用
铁芯截面积为E40 X 26，那么骨架就用E40 X 26的，对照变压器骨架规格表刚好有这种规格的骨架，如果实在没有，选叠厚大一规格的也行。
5
计算线圈输入初级匝数
45 / 铁芯截面积（平方厘米）X 220V = 输入初级匝数，
(45/10.79平方厘米）X 220 = 匝(输入初级匝数）
6
计算线圈输出次级匝数
(输入初级匝数/220）X 输出电压= 输出次级匝数
( /220）X 36V = （取整数匝）
7
计算绕制的漆包线线径
电流（开根）X 0.7 = 线径
输出电流10A(开根）X 0.7 = 2.21(输出30V线径），
输入电流=（300W变压器功率/220V输入电压）开根X 0.7=0.81（输入220V线径）
8
计算结果
矽钢片规格E40mm、叠厚26mm；变压器骨架规格E40 X 26；输入线圈匝数匝、线径0.81铜漆包线；输出线圈匝数匝、线径2.21铜漆包线。
