OLED器件结构与原理
OLED器件结构与发光机理
OLED器件结构与发光机理OLED（Organic Light Emitting Diode，有机发光二极管）是一种使用有机材料作为发光材料的显示器件。
它由发光层、电流传输层和阳极、阴极等多个层次构成。
OLED器件结构主要包括底层和上层结构。
底层结构由底电极、电沉积聚合材料层、有机发光层、电荷传输层和顶电极构成。
底电极一般采用具有透明性的材料，如ITO（锡氧化铟）薄膜。
有机发光层是OLED最重要的部分，它是由光电材料组成的，包括发光材料和载流子传输材料。
电荷传输层通常位于有机发光层和电荷注入层之间，用于增强载流子传输和均衡电荷。
顶电极可以是金属膜、半透明金属膜或透明导电氧化物膜。
OLED发光机理是基于有机半导体材料的特性，通过在有机发光层中施加电场来激发载流子，进而发生电子与空穴的复合产生光子的过程。
OLED发光机制主要有两种类型：有机発光二极管（Organic Light Emitting Diode，OLED）和薄膜结构OLED（Thin Film Structure OLED，TWOLED）。
有机发光二极管（OLED）的发光机理通过空穴冲击电子复合产生激子，进而产生光子。
当电流通过正极（阳极）注入有机发光层时，电子从阴极传输到有机发光层，空穴从有机发光层传输到阳极。
当空穴和电子在有机发光层中相遇时，它们会组合成激子。
激子会通过能量耗散机制发射光子，产生可见光。
薄膜结构OLED（TWOLED）的发光机理则是通过电荷复合产生轴向光子和平行光子。
轴向光子主要是空穴通过有机薄膜的外部向前传播后与电子相遇产生复合，产生的光子从薄膜的垂直方向发出。
平行光子主要是空穴与电子的正方向进行复合，产生的光子从薄膜的平行方向发出。
两种发光机理都是通过电子与空穴的复合产生光子来实现OLED的发光。
OLED器件结构和发光机理的优势在于材料可塑性高、分辨率高、对比度高、透明度高、颜色饱和度高等特点。
因此，OLED被广泛应用于各种显示设备中，如手机、电视、显示屏、车载显示等领域。

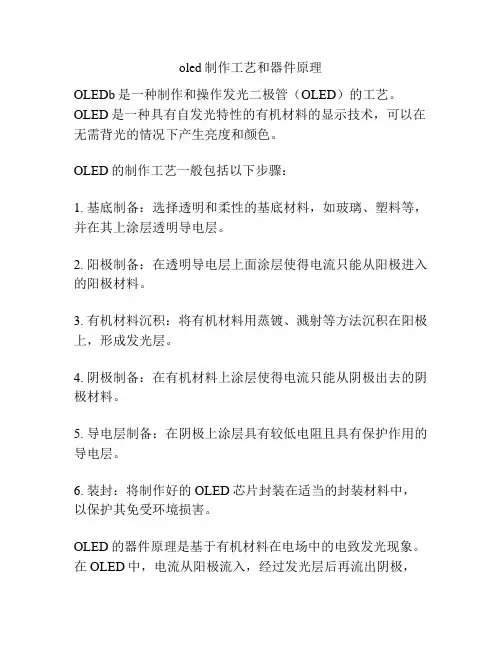

oled制作工艺和器件原理
oled制作工艺和器件原理
OLEDb是一种制作和操作发光二极管（OLED）的工艺。
OLED是一种具有自发光特性的有机材料的显示技术，可以在无需背光的情况下产生亮度和颜色。
OLED的制作工艺一般包括以下步骤：
1. 基底制备：选择透明和柔性的基底材料，如玻璃、塑料等，并在其上涂层透明导电层。
2. 阳极制备：在透明导电层上面涂层使得电流只能从阳极进入的阳极材料。
3. 有机材料沉积：将有机材料用蒸镀、溅射等方法沉积在阳极上，形成发光层。
4. 阴极制备：在有机材料上涂层使得电流只能从阴极出去的阴极材料。
5. 导电层制备：在阴极上涂层具有较低电阻且具有保护作用的导电层。
6. 装封：将制作好的OLED芯片封装在适当的封装材料中，以保护其免受环境损害。
OLED的器件原理是基于有机材料在电场中的电致发光现象。
在OLED中，电流从阳极流入，经过发光层后再流出阴极，
形成一个电流回路。
当电流通过发光层时，有机材料受到电场的激发，激发后会释放能量，这些能量以光的形式辐射出来，产生发光效果。
OLED的器件原理也与有机材料的能带结构有关。
在OLED中，有机材料常常包含一个能带隙，当电子从低能级跃迁到高能级时，会有能量差释放出来，产生光子。
调节有机材料的能带结构可以实现不同的颜色发光。
综上所述，OLEDb制作工艺是通过沉积有机材料在透明导电
层上并封装成器件，利用有机材料的电致发光特性实现发光显示。
OLED
分类
（一）从器件结构上进行分类 OLED，是一种有机电致发光器件，由比较特殊的有机材料构成的，按照其结构的不同可以将其划分为四种 类型，即单层器件、双层器件、三层器件以及多层器件。 （1）单层器件 单层器件也就是在器件的正、负极之间接入一层可以发光的有机层，其结构为衬底/ITO/发光层/阴极。在这 种结构中由于电子、空穴注入、传输不平衡，导致器件效率、亮度都较低，器件稳定性差。 （2）双层器件 双层器件是在单层器件的基础上,在发光层两侧加入空穴传输层（HTL）或电子传输层（ETL），克服了单层 器件载流子注入不平衡的问题，改善了器件的电压-电流特性，提高了器件的发光效率。 （3）三层器件 三层器件结构是应用最广泛的一种结构，其结构为衬底/ITO/HTL/发光层/ETL/阴极。这种结构的优点是使激 子被局限在发光层中，进而提高器件的效率。
电子产品领域中，OLED应用最为广泛的就是智能手机，其次是笔记本、显示屏、电视、平板、数码相机等 领域，由于OLED显示屏色彩更加浓艳，并且可以对色彩进行调教（不同显示模式），因此在实际应用中非常广 泛，特别是当今的曲面电视，广受群众的好评。
这里需要提一点VR技术，LCD屏观看VR设备有非常严重的拖影，但在OLED屏幕中会缓解非常多，这是因 为OLED屏是点亮光分子，而液晶是光液体流动。因此，在16年OLED屏幕正式超越了LCD屏，成为了手机界的 新宠儿。
（3）电子和空穴的再结合。当器件发光层界面处的电子和空穴达到一定数目时，电子和空穴会进行再结合并 在发光层产生激子。
（4）激子的退激发光。
显示技术
分类
优势
1、OLED显示技术依制程方式分为高分子制程及小分子制程两类，高分子制程(PLED)因不需薄膜制程，故 设备投资及生产成本均远低于TFT-LCD(类似CD—R以旋转涂布spin-coating方式涂模)，较利于大尺寸显示器的 发展。但由于PLED每个颜色的衰减常数不同，因此产品多彩化不但困难，产品使用寿命也因而受到影响。小分 子有机电激发光元件虽在多彩化方面优于高分子有机电激发光元件，但设备投资及生产成本较高(因采加热蒸镀方 式蒸镀多层有机薄膜材料，为避免材料间的相互污染，故必须使用价格昂贵的多腔体的真空设备，且驱动电压大 及产出率较低。
2-OLED基础知识-2-器件物理
Electronic Processes in Organic Crystals and Polymers by M. Pope and C.E. Swenberg
Frenkel 激子：电子和空穴束缚在一 个分子上，相互作用较强，电子和空 穴作为一个整体在有机半导体内移 动，电子空穴距离1nm，束缚能1eV。 Wannier激子：电子和空穴间的距离远大 于两个分子之间的间距，束缚能小，电 子和空穴容易分离，很不稳定，电子空 穴距离10nm，束缚能10meV 。 Charge transfer (CT)激子：半径约为 分子大小的几倍，束缚能较大，可以作 为一个整体运动，也可以被限制在陷阱
低电压、厚膜，欧姆传导：
电压上升（没有陷阱的情况）：
适用于理想绝缘体即无陷阱的有机系统
体限制---陷阱限制电流
Trapped-charge-limited current (TCLC)
陷阱：拥有比母体更容易接受 电子或空穴的能级的位置
电压升高，注入电子密度增加，电子准费米能级移向LUMO能 级。准费米能级以下的陷阱被填满，空陷阱的密度减小，电 子有效迁移率升高。
注入限制电流
隧穿模型（Fowler-Nordheim tunneling model ） 热电子发射模型（Thermionic emission model）
热电子发射模型
电子和空穴必须拥有足够的热能，克服了电子与有 机层的势垒，才能注入到有机层。
隧穿模型 （Fowler-Nordheim tunneling model ）
ITO/TPD/Alq3(Gaq3,Inq3)/MgAg
JAP 79（1996）7991
发光层厚度的影响
载流子的迁移
迁移率定义：单位电场强度下,载流子 的平均漂移速度，单位：cm2.V-1.S-1
OLED器件及其封装技术
OLED制备流程
有机功能层制备
有机薄膜是采用真空蒸镀法沉积成膜的，具体操作是在真空中将原材料加热
蒸发，使其原子或分子从表面气化逸出形成蒸气，入射到固体衬底或基片的表面 凝结成膜。蒸镀主要包括三个基本过程 ① 加热蒸发过程，包括由固态或液态转变为气态的相变过程。 ② 气化原子或分子从蒸发源射到基片的的过程，即这些粒子在环境气氛中的 飞行过程。 ③ 蒸发原子或分子在基片表面上的沉积过程，包括蒸气凝聚、成核、核生长
Thanks
18
膜封装是两种或几种聚合物薄膜叠加起来，各种聚合物薄膜优势互补，
形成一个致密的多层薄膜堆叠的封装层，这样很好地改善了封装的气
密性，提高了器件对水汽、氧气的阻隔能力。
无机/有机复合薄膜封装技术
有机-无机薄膜封装就是常说的 Barix 技术封装。这种封装技术用其独特
的成膜技术形成一层有机薄膜，然后在有机薄膜上沉积一层无机薄膜组成一个 Barix 封装单元，再重复堆叠多个封装单元形成一个多层聚合物和无机层的组 合，以提高封装的气密性。由于聚合物层具有很好的成膜性、均匀性和表面平 整度，但对水汽和氧气的阻隔效果欠佳，而无机薄膜层对水汽和氧气具有很好 阻隔作用但成膜性和平整度欠佳，让两者交替成膜堆叠形成一个互补的水汽和 氧气隔离单元，而且薄膜封装层的总厚度仅为 3 mm，满足器件超薄超轻的要
传统OLED封装技术
传统OLED封装技术是对刚性基板上制作电极和各有机功能层进行的封装，一般是给器件加一个盖板，并附干燥剂， 再通过环氧树脂等密封胶将基板和盖板相结合。这样的封装可在基板和盖板之间形成一个罩子，从而把器件和空气隔开， 因而可有效地防止OLED各功能层以及阴极与空气中的水、氧等成分发生反应。整个封装过程应在充有氮气、氩气等惰性 气体及水汽含量应小于3×10-6的环境中完成。 封装盖板主要分为金属盖板和玻璃盖板，金属盖板既可以阻挡水、氧等成分对器件封装的渗透，又可以使器件坚固， 但其不透光，重量及成本问题也限制了这种封装方法在有机电致发光器件上的应用。而玻璃盖板具有化学稳定性、电绝缘 性和致密性，但机械强度差，易产生微裂纹。传统的OLDE封装技术虽然有效，但很笨拙，而且成本高，因此，OLED采 用这些机械部件来封装，很难在价位上与LCD进行竞争。
有机电致发光器件(OLED)课件
OLED技术的创新与突破
提高效率和稳定性
通过材料和工艺的改进，提高OLED的发光效率和 稳定性，延长使用寿命。
柔性显示技术
进一步研究柔性OLED显示技术，实现更轻薄、可 弯曲的显示产品。
多功能集成
探索将触摸功能、传感器等集成到OLED显示面板 中，实现更多功能。
OLED产业的发展趋势与展望
市场规模持续增长
随着OLED在更多领域的应用，市场规模将持续增长，带动产业的 发展。
技术竞争加剧
随着技术的不断进步，OLED产业将面临激烈的技术竞争，促使企 业加大研发投入。
产业布局优化
随着全球产业格局的变化，OLED产业将进一步优化布局，形成更 加合理的产业链结构。
感谢观看
有机电致发光器件（ OLED课件
• OLED基础知识 • OLED器件结构与性能 • OLED制造工艺与设备 • OLED市场与技术发展趋势 • OLED的未来展望
01
OLED基础知识
OLED的定义与特点
总结词
OLED是一种有机电致发光器件，具有自发光的特性，能够实现高对比度、广 视角、快速响应等优点。
OLED在未来的应用前景
显示器技术
随着显示技术的不断进步，OLED 有望成为下一代主流显示技术， 广泛应用于电视、电脑、手机、 平板等电子产品。
照明领域
OLED具有自发光的特性，可以做 成柔性的照明产品，为室内外照明 提供新的解决方案。
可穿戴设备
随着可穿戴设备的普及，OLED的轻 薄、柔性特点使其在智能手表、健 康监测器等设备上具有广阔的应用 前景。
OLED技术的挑战与机遇
挑战
OLED技术的成本较高，良品率较低，且寿命相对较短，这些 问题制约了OLED技术的进一步普及和应用。
OLED结构及发光原理
OLED结构及发光原理OLED（Organic Light Emitting Diode）是一种将有机化合物作为发光材料的电子器件。
与传统液晶显示技术相比，OLED具有较高的对比度、更广的视角、更快的响应速度和更低的能耗。
下面详细介绍OLED的结构和发光原理。
1.OLED的结构OLED器件主要由以下几个部分组成：（1）基底：OLED器件的基底是一种透明的材料，通常是玻璃或塑料。
在基底上可以选择加入透光电极，提供电流传输功能。
（2）发射层：发射层是OLED的发光部分，包含有机发光材料。
常用的有机发光材料有小分子和聚合物两种类型。
发光材料的种类和结构可以决定OLED的发射光谱和颜色。
（3）电荷注入层：电荷注入层是用来注入电子和空穴的材料层。
通常分为电子传输层和空穴传输层。
电子注入层用来向发射层注入电子，空穴注入层用来向发射层注入空穴。
（4）电荷传输层：电荷传输层用来传输电子和空穴，将电子注入层和空穴注入层所注入的电荷输送到发射层。
（5）电极：OLED器件通常需要两个电极完成对电流的控制。
一个电极用作透光电极，另一个电极用作阴极或阳极，完成电子和空穴的注入。
2.OLED的发光原理OLED的发光原理可以分为电荷注入和发射两个主要过程：（1）电荷注入：当在OLED器件中加上适当的电压时，阴极从阴极端注入电子，阳极从阳极端注入空穴。
电子和空穴在电荷传输层中聚集，并进一步注入到发射层中。
（2）发射：在发射层中，电子与空穴相遇，发生复合反应并释放能量。
这些能量以光子的形式发射出来，形成可见光。
发射层中的有机发光材料的分子结构决定了光的颜色和发光效率。
3.OLED的工作原理OLED器件可以分为分子型OLED（MOLED）和聚合物型OLED（POLED）两种类型。
（1）MOLED：MOLED是由小分子有机材料构成的OLED。
MOLED的特点是组织有序、生长质量高，具有较高的发光效率和较长的寿命。
但MOLED 制造工艺复杂、成本高。
OLED器件结构与发光机理解析
OLED器件结构与发光机理解析OLED（Organic Light Emitting Diode）是有机发光二极管，其结构和发光机理有很大的关系。
下面从结构和发光机理两个方面来解析OLED器件。
一、OLED器件结构1.底部导电玻璃基板：底部导电玻璃基板是OLED器件的基础，主要起到支撑和导电的作用。
通过将ITO（铟锡氧化物）等透明导电材料沉积在玻璃基板上，实现电流的导电，同时还可以透过基板传递光线。
2.有机发光材料层：有机发光材料层是OLED器件发光的核心部分，也被称为发光层。
有机发光材料通常由有机发光分子和离子或溶剂等组成。
有机发光分子通常是含有共轭结构的芳香化合物，如多苯环芳香烃、吡啶类化合物等。
有机发光分子在外加电场作用下，通过激发态和基态之间的跃迁，发射可见光。
3.电子传输层：电子传输层主要是用来提供电子注入和传输的层。
此层通常采用有机材料，如芳香胺、芳香醚等。
电子通过电子传输层进入发光层，与有机发光分子发生能级相互作用，从而实现能级的电荷复合，激活发光分子的发光。
4.阴极：阴极是OLED器件中的辅助电极，起到对OLED器件进行电流注入和电子回收的作用。
阴极通常采用金属材料，如铝、钙等。
当外加正向电压时，阴极注入电子进入电子传输层，与有机发光分子发生复合，从而激发发光。
二、OLED器件发光机理1.激发态跃迁：当外加正向电压时，电子从阴极注入电子传输层，然后传输到发光层。
在发光层中，电子与有机发光分子之间发生能级相互作用，使得发光分子的电子从基态跃迁到激发态。
在激发态下，电子处于高能量状态，此时会吸收光子，使得发光分子发出发光。
发光的波长和颜色取决于有机发光分子的能级结构。
2.基态复合：当电子从激发态返回基态时，激发态电子和基态离子形成复合态，释放出光子能量。
这是OLED器件发光的另一个重要机制。
基态复合的过程会产生较高的量子效率，从而提高OLED器件的发光效率。
总结起来，OLED器件的发光机理是由电子注入到发光层，激发发光分子进入激发态，经过能级跃迁后发出光子，最后发生基态复合产生发光。
OLED有机电致发光材料与器件
OLED有机电致发光材料与器件摘要本文概述了OLED的发展简史，并简单介绍了OLED有机电致发光器件的基本结构与发光机理。
此外，还对比了OLED与PLED，这两种系列材料只是材料特性和成膜方法不同，本质上却无异。
相较于LCD，OLED具有很大优势，但仍面临寿命短等技术瓶颈。
随着研发力度的加大，其技术瓶颈将会被逐渐解决，可以预见在未来的显示市场，OLED必将是绝对主流产品。
关键词：有机电致发光器件；OLED显示器OLED (Organic Light Emitting Device）全名叫做有机电致发光器件，是指有机半导体材料和发光材料在电场驱动下，通过载流子注入和复合导致发光的现象。
其原理是用ITO透明电极和金属电极分别作为器件的阳极和阴极，在一定电压驱动下，电子和空穴分别从阴极和阳极注入到电子和空穴传输层，电子和空穴分别经过电子和空穴传输层迁移到发光层，并在发光层中相遇，形成激子并使发光分子激发，后者经过辐射弛豫而发出可见光。
辐射光可从ITO一侧观察到，金属电极膜同时也起了反射层的作用。
根据这种发光原理而制成显示器被称为有机发光显示器，也叫OLED显示器[1]。
1.OLED有机电致发光显示器件的发展简史1963年New York University的Pope[2]等第一次发现有机材料单晶蒽的电致发光现象。
1982年Vincett[3]的研究小组制备出厚度0.6 蒽的薄膜，并观测到电致发光。
1987年Kodak公司的邓青云等采用了夹层式的多层器件结构，开创了有机电致发光的新的时代[4]。
1990年，英国剑桥大学Cavendish实验室的Burroghes[5]等人首次采用共轭聚合物聚对苯撑乙烯（PPV，polyphenylene vinylene)制作了高分子发光二极管，简化了制备工艺，开辟了发光器件的又一个新领域—聚合物薄膜电致发光器件。
1997年，Princeton Univ. Forrest S R的小组发现磷光的有机电致发光材料，使得有机电致发光器件的内量子效率可能到达100％。
OLED的基本原理
OLED的基本原理2.1有机电致发光OLED的结构目前常见的OLED结构有单层、双层、三层及多层四种。
有机电致发光器件采用的是把有机发光层夹在正负两电极之间，为了提高改善器件发光性能，经过进一步的研究与发现，在有机发光层的两侧加入不同的修饰功能层，载流子注入能力和传输的能力均能得到改善，因此OLED器件一般为多层结构。
图颜色深了图2.1 OLED结构示意图其中，最简单的OLED结构是由发光层和上、下两电极组成的单层结构电致发光器件。
而一层有机层既作为发光层又作为载流子传输层的双层的结构器件，则是由上、下两个电极和两层有机层组成的，有机层的另一层则作为另外一种载流子的传输层。
载流子传输层不同可以有效地解决电子和空穴远离金属电极复合的问题，在两个有机层的界面使器件中的激子复合，这样不仅使载流子的注入速率得到了平衡，同时器件的光电性能也得到提高。
单层及双层结构的器件的发光区域都靠近金属电极，虽然它们制备的过程比较简单，但这使得非辐射复合几率变大，并且平衡不了载流子的注入，同时有较低的载流子复合几率。
这就使得器件的发光效率不高，所以在OLED中对单层和双层结构的使用越来越少。
现在在有机电致发光器件中，用的比较多的器件结构是三层结构，而最多的则是多层结构的使用。
2.2 有机电致发光器件（OLED）的发光原理有机电致发光器件中采用的各种有机材料均为共轭有机分子，依据休克尔分子轨道理论（HMO），并结合半导体理论中的能带理论，可将有机共轭分子中的最高分子占据轨道HOMO类比为能带理论中的价带顶，最低空轨道LUMO类比为导带底，这样就可采用半导体能带理论对有机电致发光进行探讨。
又由于OLED中各功能层材料不同，因此阴极金属/有机层和有机层/ITO界面都可被视为异质结，以半导体理论中的异质结理论来研究OLED的电流传输和复合，并用相关理论来模拟OLED的工作机2理。
OLED的发光原理与无机LED的发光机理相似，属注入型发光器件。
OLED器件结构与发光机理
OLED器件结构与发光机理OLED（Organic Light Emitting Diode）是一种有机发光二极管，通过有机分子的电致发光来实现显示和照明。
OLED器件结构与发光机理包括以下几个方面：一、OLED器件结构：OLED器件由一系列薄膜层构成，主要包括玻璃基板、透明导电层、有机发光层、电子传输层和金属电极层等。
其中，玻璃基板起到支撑作用，透明导电层用于提供电源，金属电极层则用于引出电荷。
而有机发光层是OLED的核心，由发光分子和载流子传输体组成，其结构决定了器件发光的特性。
二、发光机理：OLED的发光机理基于有机分子的电致发光原理。
有机分子具有共轭的pi电子结构，其分子轨道的特性决定了电子和空穴的自旋轨道性质。
OLED的基本工作原理是通过施加外加电场，将电子注入有机发光层，与空穴相遇并发生复合，从而形成激子（exciton）。
激子会发生自旋翻转，并通过辐射或非辐射传递能量，最终发出光。
在OLED发光过程中，激子的复合方式决定了发光机理的不同。
分为荧光和磷光两种情况：1.荧光机理：荧光OLED采用双极分子作为有机发光材料，当电子和空穴相遇时，激子会很快发生复合，并释放出光子。
这种激子的自旋翻转是通过分子內多体作用完成的，可以快速形成发光。
2.磷光机理：磷光OLED采用三极分子作为有机发光材料，激子的自旋翻转需要通过外界的助剂以及激子与助剂之间的相互作用来实现。
这种激子的自旋翻转速度相对较慢，因此在发光之前会有一个相对较长的延迟时间，这使得磷光OLED的发光效率相对较低。
综上所述，OLED器件结构与发光机理中，器件结构决定了发光层的性能和器件的工作特性，而发光机理则是通过激子复合过程完成发光。
不同的发光机理使得OLED器件可以有不同的发光效果，如荧光和磷光。
随着有机材料和器件技术的不断发展，OLED显示技术在手机、电视等领域得到广泛应用，并且在低功耗、高对比度等方面具有独特的优势。
有机电致发光器件(OLED) 的结构和发光机理
摘要OLED 具有全固态、主动发光、高对比度、超薄、低功耗、无视角限制、响应速度快、低电压直流驱动、工作温度范围宽、易于实现柔性显示和3D 显示等诸多优点，将成为未来20 年最具“钱景”的新型显示技术。
同时，由于OLED 具有可大面积成膜、功耗低以及其它优良特性，因此还是一种理想的平面光源，在未来的节能环保型照明领域也具有广泛的应用前景。
本文将系统介绍OLED的发展背景、发展史、制备及应用，介绍了有机电致发光器件(OLED) 的结构和发光机理。
典型的传统OLED是生长在透明的阳极例如ITO玻璃上的，发射出来的光是由最底层衬底透出，这使得它与其他电子元件如硅基显示驱动器的集成变得非常复杂。
因此，理想的做法是研发一种OLED，其光的发射由器件顶部的透明电极透出。
重点介绍一种具有阴极作为底层接触层，阳极ITO薄膜作为顶部电极的表面发射型或者说有机“反转”的LED(OILED)。
介绍了该器件的制备工艺，对该OILED的I一V特性及EL谱进行了测试，发现与传统的OLED相类似，而工作电压有所升高，效率一定程度上降低。
为了进一步改善器件性能，我们对器件增加了保护层(PL)，研究了PL对OILED器件性能的影响。
最后概述了器件的技术进展和应用前景, 并展望了未来OLED 发展的方向。
关键词：有机电致发光器件，有机反转电致发光器件，发光机理，保护层（PL）,阳极ITO 薄膜AbstractOLED has a solid state, self-luminous, high contrast, ultra-thin, low power consumption, viewing angle, fast response, low-voltage DC drive, the operating temperature range, easy to implement many of the advantages of flexible displays and 3D displays future20 years of the most "money scene" of the newdisplay because OLED has a large-area film, low power consumption, and other fine features, so an ideal plane light source, also has broad application prospects in the future of energy saving lighting in the area. In this paper, the systematic introduction of OLED development background, history of the development, preparation and application, the structure of the organic electroluminescent devices (OLED) and the luminescence mechanism.Typical traditional OLED is growth in transparent anode ITO glass, for example, the light is emitted by bottom gives fully substrate, this makes it and other electronic components such as that the integration of the silica based drive become very complex. Therefore, the ideal way is developing a OLED, its light emission from the top of the device gives fully transparent electrodes. Focuses on a cathode as the bottom contact layer, the anode of ITO films as the top electrode surface emission or organic LED of the "reverse" (OILED). Of the device preparation process, the OILED I-V characteristics and EL spectra of the test, found that similar to the conventional OLED, the working voltage was increased efficiency to a certain extent on the lower. To further improve the device performance of the device to increase the protective layer (PL), PL OILED device performance. Finally an overview of the technical progress and prospects of the device, and looked to the future OLED, the direction of development.Keywords:Organic Electroluminescent Devices,Organic reverse electroluminescent devices, Luminescence mechanism,Protective layer (PL), the anode of ITO films.目录摘要 (I)Abstract........................................................... I I 目录.............................................................. I II 1.绪论.. (1)1.1课题背景 (1)1.2 OLED技术的发展概况 (2)1.2.1 全球OLED发展史 (4)1.2.2 中国OLED发展状况 (5)1.2.3 OLED的应用 (6)1.2.3 OLED的制备 (6)2.有机电致发光器件 (8)2.1 引言 (8)2.2 有机电致发光器件 (8)2.3 有机电致发光器件的结构 (9)2.4 OLED发光机理 (10)2.5 我国发展OLED产业存在的问题及发展趋势 (13)2.5.1 存在的问题 (13)2.5.2 发展趋势 (14)2.6 结论及建议 (14)3.有机反转电致发光器件 (16)3.1 引言 (16)3.2 器件制备工艺 (17)3.2.1 基片的清洗及表面处理 (17)3.2.2 阴极的蒸镀 (17)3.2.3 有机层的成膜 (18)3.2.4 阳极的溅射 (18)/ PVK:TPD/PTCDA/ITO结构的有机反转电致发光器件的研究3.3 Si/Al/Alq3 (19)3.3.1 OILED的I一V特性及亮度测试 (19)3.4 保护层(PL)对器件性能的影响 (26)3.4.1 PL厚度对器件j一V特性的影响 (26)的影响 (28)3.4.2 PL对器件的最大驱动电流Im ax的影响 (28)3.4.3 PL对器件外量子效率qe3.4.4 PL对EL发射谱的影响 (29)3.4.5 顶电极(阳极)面积对载流子注入效率的影响 (30)3.4.6 PL层对器件最表面状态的影响 (31)4.OLED与OILED的特性及存在的问题 (32)4.1 与目前占主流地位的CRT及LCD技术相比，OLED与OILED具有以下更多的优点: (32)4.2 与OLED相比OILED的不同 (34)4.3 OLED与OILED 急待解决的问题和未来发展趋势 (34)结论 (37)5.致谢 (38)6.参考文献： (39)1.绪论1.1课题背景信息显示是信息产业的核心技术之一, 而信息显示技术及显示器件多种多样, 到目前为止，有四种发光物理机制完全不同的固态场致发光形式。
OLED结构及发光原理
OLED结构及发光原理OLED（有机发光二极管）是一种采用有机材料作为发光材料的显示技术。
它不同于传统的液晶显示技术，具有更大的发展潜力和优越的显示效果。
OLED结构简单、制作过程简便，还具有自发光、可柔性制造等独特优点。
它的发光原理基于电致发光效应，通过电流激发有机材料产生发光。
下面将详细介绍OLED的结构及发光原理。
OLED的结构主要包括：阳极、有机发光材料层、电子传输层、发光层、空穴传输层和阴极。
其中，阳极和阴极由传导性较好的金属材料制成，如铝或银，阳极通常使用透明导电材料，如氧化铟锡（ITO）。
有机发光材料层则是采用能够发光的有机材料，如聚合物或小分子，作为发光介质。
电子传输层和空穴传输层分别提供电子和空穴的传输路径，以便于材料中电子空穴对的再组合，实现发光效果。
OLED的发光原理主要基于电致发光效应。
当在OLED器件施加电压时，电子从阴极流入发光层，而空穴从阳极流入发光层，通过电子传输层和空穴传输层的导电性，电子和空穴在发光层中相遇，形成电荷复合。
在电荷复合的过程中，能量会以光子的形式释放出来，产生光电效应。
OLED的有机发光材料分为小分子和聚合物两种类型。
小分子OLED主要由四个层组成，即碰撞层、电子传输层、发光层和空穴传输层。
其中，碰撞层旨在提供电子和空穴之间的最大复合机会，电子和空穴通过电传输层和空穴传输层的导电性更容易相互碰撞复合。
而聚合物OLED则是将电子传输层和空穴传输层融合成一层，将发光材料溶解于其中，整个结构更简单。
OLED的发光原理可以通过能带结构理解。
在OLED中，能带是指电子和空穴能量水平的分布。
当施加电压时，电子从阴极流向发光材料层，空穴从阳极流向发光材料层，电子将降至低能级，空穴将升至高能级，随后电子空穴对发生复合，形成发光效果。
OLED的发光原理还与有机材料的分子结构有关。
有机材料通常是由碳、氢、氮、氧等元素组成的复杂有机分子，它们可以通过不同的化学结构和有机化合物进行调控。
OLED器件结构与发光机理解析
OLED器件结构与发光机理解析OLED（Organic Light Emitting Diode）是一种有机发光二极管，其器件结构和发光机理是由有机半导体材料构成的。
下面对OLED器件结构和发光机理进行详细解析。
底电极是OLED的一个重要组成部分，通常采用ITO（铟锡氧化物）材料，具有优良的透明性和电导性能。
有机功能层是OLED的主要组成部分，包括发光层、电子传导层和空穴传导层。
发光层是有机光致发光材料，通过施加电压时，高能态的电荷与低能态的电荷复合，从而产生光子发射；电子传导层能提供电子注入发光层的功能，而空穴传导层则提供空穴注入发光层的功能。
透明阳极是OLED器件的另一重要部分，通常采用ITO材料，以实现光子的发射。
透明阳极还起到保护OLED器件的作用，防止湿气和氧气的影响。
OLED的发光机理是通过电子和空穴的注入和复合产生发光。
当外加电压施加到OLED器件时，电子从电子传导层注入到发光层，空穴从空穴传导层注入到发光层。
电子和空穴在发光层内复合时，会产生能量差，这个能量差会以光子的形式释放出来，从而产生发光效果。
在发光层内，有机光致发光材料吸收电子和空穴，然后电子和空穴会形成一个激子，激子的能量会被转化为光子的能量，从而产生发光。
发光材料的选择对于OLED的发光效果和器件性能至关重要。
常用的有机发光材料包括有机分子和有机聚合物。
有机分子最早被用于OLED器件中，随着技术的不断进步，有机聚合物作为一种新型材料被广泛应用于OLED器件中，具有较高的光电转换效率和光稳定性。
总的来说，OLED器件结构是由底电极、有机功能层和透明阳极组成，发光机理是通过电子和空穴的注入和复合产生发光。
通过优化材料和器件结构，可以提高OLED器件的发光效率和稳定性，推动OLED技术的发展和应用。
OLED器件结构与发光机理解读
OLED器件结构与发光机理解读OLED（Organic Light Emitting Diode）是一种有机发光二极管，利用有机半导体材料在电场作用下产生电致发光的现象。
OLED器件具有以下结构：有机发光层、阳极、阴极和电荷传输层。
OLED器件的结构非常简单，由多层有机材料和金属电极构成。
在这些层的相互作用下，电子和空穴在有机发光层中复合，生成光子而发光。
阳极（正极）是由透明导电材料制成的，通常使用氧化铟锡（ITO）薄膜；阴极（负极）则是由有良好导电性能的金属材料制成，如铝（Al）或钙（Ca）。
电荷传输层（Charge Transport Layer）的作用是传输电子和空穴至发光层。
OLED器件中最重要的是有机发光层，它是由有机半导体材料构成的。
有机半导体分为电子传输材料和空穴传输材料两种。
在有机发光层中，电荷从阳极和阴极注入，分别由电子传输材料和空穴传输材料载流。
当电子和空穴在发光层内相遇时，通过复合过程会释放能量。
这种能量释放过程很特殊，充满了奇妙的物理现象，被称作电致发光。
OLED器件的发光机理可用头肩模型（TADF）来解释。
头肩模型认为，在有机发光层中存在一些分子能级相近的激发态能级与基态能级之间的跃迁。
这种能级跃迁发生时，光子会以电致发光的方式释放出来。
头肩模型解释了头肩效应的产生原因和机制，也为OLED器件的设计和性能改进提供了理论依据。
OLED器件的发光机理还可以通过能带理论来解释。
有机半导体在外加电场的作用下，形成了空穴和电子输运层及其价带和导带。
空穴在阳极处注入，电子在阴极处注入，经发光层的输运而相遇发生复合，导致释放出光子。
不同有机发光材料的能带结构不同，所以对应的电致发光机理也有所不同。
总之，OLED器件的结构与发光机理解读可以简单概括为：通过有机发光层中电子和空穴的注入和复合，释放出光子产生发光现象。
通过头肩模型和能带理论的解释，我们可以了解到电致发光产生的机制，这为OLED器件的设计和性能改进提供了理论基础。
OLED显示器件的原理及应用
OLED显示器件的原理及应用OLED(有机发光二极管)是一种采用有机材料制造的薄膜发光器件。
它是一种新型的显示技术，具有自发光、宽视角、高对比度、快速响应速度、自发光等优点。
下面将详细介绍OLED显示器件的原理及应用。
一、OLED显示原理1.载流子注入：OLED显示器件中有两种载流子，即电子和空穴，通过不同电极施加电压，使得电子从阴极注入，空穴从阳极注入。
2.载流子复合：电子与空穴在有机发光材料中发生复合，产生激子。
激子有两种形式，一种是束缚态激子，不能辐射发光；另一种是自由态激子，可以辐射发光。
3.激发态的辐射：自由态激子经过光激发后，返回原位产生电子-空穴重新结合并辐射出光子。
光子的颜色是由有机材料的成分和结构决定的。
4.光子辐射：辐射后的光子从有机材料中发射出来，形成OLED的发光区域。
在OLED的显示过程中，通过控制电信号，可以控制光子的发射和灭灯，以实现图像显示。
二、OLED显示器件的主要应用1.平板显示器：OLED显示器件具有极高的对比度和鲜艳的色彩，可以实现更加真实的色彩表现。
因此，OLED显示器件在平板电脑、笔记本电脑等移动设备中得到了广泛应用。
2.智能手机：OLED显示器件具有自发光的特性，因此可以做得更薄更轻，并且显示效果更好。
目前，大部分高端智能手机都采用了OLED显示屏。
3.电视：OLED显示器件可以自发光，并且响应速度极快，可以达到毫秒级别的响应速度，因此可以实现更加流畅的动态图像显示，并且在高对比度下也能够保持图像的清晰度。
因此，OLED显示器件在高端电视领域得到了广泛应用。
4.车载显示器：OLED显示器件可以在宽视角下保持图像的清晰度，因此在车载显示器领域得到了广泛应用。
车载显示器可以用于导航、娱乐系统等。
5.可穿戴设备：OLED显示器件具备柔性和薄型的特点，可以与曲面结合，可以制作柔性显示屏。
因此，在可穿戴设备领域，OLED显示器件得到了广泛应用，如智能手表、智能眼镜等。
OLED器件结构与发光机理解析
OLED器件结构与发光机理解析OLED（Organic Light-Emitting Diode）是一种利用有机物作为发光材料的发光二极管。
OLED器件结构一般包括发光层、载流子注入层、电子传输层、空穴传输层和电极等几个主要部分。
首先是发光层，也称为有机发光材料层。
发光层由有机小分子或聚合物构成，它们能够通过电流的注入而产生发光。
常见的有机发光材料有聚芴（Polyfluorene）、聚苯胺（Polyaniline）和聚苯乙烯（Polystyrene）等。
这些材料具有良好的空穴和电子传输特性，能够够有效地将电子和空穴注入到载流子注入层中。
载流子注入层是位于电极和发光层之间的一层材料，其作用是将电子和空穴引导到发光层中。
载流子注入层可以通过掺杂等方法调控材料的导电性能，提高载流子的注入效率，并降低注入电流。
常见的载流子注入层材料有多聚苯胺（Polyaniline）和多聚噻吩（Polypyrrole）等。
电子传输层（ETL）位于发光层的一侧，其主要功能是引导电子在发光层和电极之间进行传输。
ETL通常使用导电的无机材料，如金属氧化物等。
其物理性质应能够实现高电导率、适当的能级排布和界面特性等。
空穴传输层（HTL）位于发光层的另一侧，其作用是引导空穴在发光层和电极之间进行传输。
HTL一般采用有机材料，如聚苯胺（Polyaniline）和多聚芳香胺等。
HTL的性能应能够实现高电导率和适当的能级排布。
电极是OLED器件的两个端口，一个用于注入电子，另一个用于注入空穴，并通过在发光层激发载流子形成光辐射。
一般情况下，OLED器件的电极一侧采用透明电极材料，如氧化锡（ITO），使得通过OLED器件的光线可以通过电极从上方辐射出来。
OLED器件的发光机理主要包括载流子注入和复合、发光衰减以及外部量子效率等方面。
当电流通过电极注入OLED器件时，载流子（电子和空穴）被注入到发光层中，然后在发光层中发生复合。
在载流子复合的过程中，能量被释放出来，并在发光层中激发有机发光材料的分子或涨落态，从而产生发光。
OLED器件结构与发光机理解析
OLED器件结构与发光机理解析OLED（Organic Light Emitting Diode）是一种有机发光二极管，它的器件结构简单而优雅，发光机理也很有趣。
下面我将详细解析OLED器件结构和发光机理。
1.透明基板：一般采用玻璃或透明塑料材料，提供支撑和保护的作用。
2. Anode（阳极）：一层透明的导电材料（如氧化铟锡，ITO），作为电子流的正极。
3.有机分子层：采用有机材料，如聚苯胺或聚芴类材料，这是OLED的关键部分，通过电子和空穴的再组合发射光子。
4. Cathode（阴极）：由金属材料（如铝、钙）构成，作为电子流的负极。
5. 电荷传输层/电子注入层（Electron Transport Layer/ETL）：用于电子的输运和注入的层，可以提高载流子的运动性能和注入效率。
6. 电荷传输层/空穴注入层（Hole Transport Layer/HTL）：用于空穴的输运和注入的层，可以提高载流子的运动性能和注入效率。
7. 增强层（Outcoupling）：用于提高发光效率，在光输出方向增加光线的折射和反射。
8. 辅助材料层（Assist Materials）：用于增强主要组分的功能和性能。
9.封装层：用于封装器件，保护其免受外界湿气和氧气的影响。
OLED发光机理是基于电子和空穴再组合的原理。
当一个电压被施加于OLED的阴极和阳极上时，阴极释放出电子，阳极释放出空穴。
这些电子和空穴穿过有机分子层时，会在其中的发光材料中发生再组合。
当电子和空穴再组合时，会释放出能量，产生光子（光的基本单位）。
这些光子会通过受体材料层的吸收和修饰，以可见光的形式发射出来。
下面是OLED发光机理的一般发射过程：1.电子和空穴被注入有机分子层，其中发光材料扮演着重要的角色。
2.电子和空穴通过空穴传输层（HTL）和电子传输层（ETL）进行输运，避免相互结合。
3.电子和空穴在发光材料中再组合，释放出能量。
4.能量的释放导致电子从高能级转移到低能级，产生光子。
OLED器件结构与发光机理
OLED器件结构与发光机理OLED（Organic Light Emitting Diode）是一种由有机材料组成的发光二极管。
它的器件结构和发光机理相互关联，共同组成了OLED技术的基础。
下面将详细介绍OLED器件结构和发光机理。
1.OLED器件结构1.1基底层：位于最底部的是基底层，通常是由玻璃或塑料制成。
它提供了OLED器件的物理支撑。
1.2透明导电层：位于基底层上方的是透明导电层，通常由氧化铟锡（ITO）等材料组成。
它起到电子传输和光透过的作用，是电荷注入层的一部分。
1.3 电荷注入层：位于透明导电层上方的是电荷注入层，由电子传输层和空穴传输层组成。
电子传输层通常使用低能隙的有机材料，如Alq3；空穴传输层通常使用高能隙的有机材料，如N,N'-二苯基-N,N'-二甲基苯基-4,4'-联苯胺（TPD）。
1.4发光层：位于电荷注入层上方的是发光层，也被称为电荷复合层。
它是由有机发光材料组成的，根据不同的颜色可以选择不同的有机材料。
1.5 电荷输运层：位于发光层上方的是电荷输运层，它帮助电子和空穴在器件中自由移动，增强电子与空穴的复合，提高发光效率。
常用的电荷输运层材料有TPD和Alq3等。
1.6透明导电层：位于电荷输运层上方的是另一个透明导电层，与底部的透明导电层形成电极。
两个透明导电层必须保证电流均匀分布。
2.OLED发光机理OLED的发光机理是基于电荷注入和电荷复合的过程。
2.1电荷注入：在电极上施加电压时，正电压施加在透明导电层上，负电压施加在另一个透明导电层上。
这样正电荷（空穴）经过正电压传输层注入到发光层，负电荷（电子）经过负电压传输层注入到发光层。
透明导电层主要起到了电流引导和光透过的作用。
总结起来，OLED通过在电极上施加电压实现电子和空穴在发光层内的注入，然后通过电荷复合释放能量并发光。
而器件中的各个层次共同工作，起到传输电荷、发光和光透过的作用。
OLED器件结构和发光机理的研究和改进对于改善器件的效率和寿命至关重要。
OLED 各层结构简介
,
汇报人：
目录 /目录
01
OLED基本结 构
02
各层功能和作 用
03
各层材料和特 性
04
各层工艺制备 方法
01 OLED基本结构
发光层
发光层是OLED的 核心部分负责产生 光
发光层由有机材料 组成可以发出不同 颜色的光
发光层的厚度和材 料决定了OLED的 亮度和色彩表现
发光层需要与阴极 和阳极相连形成电 场使电子和空穴在 发光层中结合产生 光
04 各层工艺制备方法
发光层工艺制备方法
制备方法：采用真空蒸镀、 溶液涂布等方法制备
材料选择：选择合适的有机 发光材料
工艺控制：控制温度、压力、 时间等参数
质量检测：通过光学、电学 等方法检测发光层的性能
空穴注入层工艺制备方法
材料选择：选 择合适的材料 如有机半导体
材料
沉积方法：采 用真空蒸发、 溅射等方法进
空穴传输层的主要功能是传输 空穴实现电荷平衡
空穴传输层可以提高OLED器 件的亮度和效率
空穴传输层可以改善OLED器 件的稳定性和寿命
电子传输层的功能和作用
电子传输层是 OLED器件的核心 部分负责传输电流 和电子
电子传输层的材料 通常具有高导电性 和高电子迁移率
电子传输层的厚度 和均匀性对OLED 器件的性能有重要 影响
电化学沉积法：通过电化学反应在基板 上形成金属或金属氧化物薄膜作为电极
感谢您的观看
汇报人：
发光材料：有机发光二极管（OLED）的发光层主要由有机材料构成如荧光粉、磷光粉等。
特性：发光层的特性包括发光效率、发光亮度、发光色温等。其中发光效率是衡量发光层性能 的重要指标发光亮度和发光色温则直接影响到OLED显示屏的显示效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
OLED的结构和原理
编者：马晓宇 吉林奥来德光电材料股份有限公司
OLED的结构和原理
OLED的基本结构是由一薄而透明具半导体特性之铟锡氧化物(ITO)，与电力之正极相连，再加上另一个金属阴极，包成如三明治的结构。
整个结构层中包括了：电洞传输层(HTL)、发光层(EL)与电子传输层(ETL)。
当电力供应至适当电压时，正极电洞与阴极电荷就会在发光层中结合，产生光亮，依其配方不同产生红、绿和蓝RGB三原色，构成基本色彩。
OLED的特性是自己发光，不像TFTLCD需要背光，因此可视度和亮度均高，其次是电压需求低且省电效率高，加上反应快、重量轻、厚度薄，构造简单，成本低等，被视为21世纪最具前途的产品之一。
有机发光二极体的发光原理和无机发光二极体相似。
当元件受到直流电（DirectCurrent；DC）所衍生的顺向偏压时，外加之电压能量将驱动电子（Electron）与电洞（Hole）分别由阴极与阳极注入元件，当两者在传导中相遇、结合，即形成所谓的电子-电洞复合（Electron-HoleCapture）。
而当化学分子受到外来能量激发後，若电子自旋（ElectronSpin）和基态电子成对，则为单重态（Singlet），其所释放的光为所谓的萤光（Fluorescence）；反之，若激发态电子和基态电子自旋不成对且平行，则称为三重态（Triplet），其所释放的光为所谓的磷光（Phosphorescence）。
当电子的状态位置由激态高能阶回到稳态低能阶时，其能量将分别以光子（LightEmission）或热能（HeatDissipation）的方式放出，其中光子的部分可被利用当作显示功能；然有机萤光材料在室温下并无法观测到三重态的磷光，故PM-OLED元件发光效率之理论极限值仅25%。
PM-OLED发光原理是利用材料能阶差，将释放出来的能量转换成光子，所以我们可以选择适当的材料当作发光层或是在发光层中掺杂染料以得到我们所需要的发光颜色。
此外，一般电子与电洞的结合反应均在数十奈秒（ns）内，故PM-OLED的应答速度非常快。
P.S.：PM-OLEM的典型结构。
典型的PM-OLED由玻璃基板、ITO（indiumtinoxide；铟锡氧化物）阳极（Anode）、有机发光层（EmittingMaterialLayer）与阴极（Cathode）等所组成，其中，薄而透明的ITO阳极与金属阴极如同三明治般地将有机发光层包夹其中，当电压注入阳极的电洞（Hole）与阴极来的电子（Electron）在有机发光层结合时，激发有机材料而发光。
而目前发光效率较佳、普遍被使用的多层PM-OLED结构，除玻璃基板、阴阳电极与有机发光层外，尚需制作电洞注入层（HoleInjectLayer；HIL）、电洞传输层（HoleTransportLayer；HTL）、电子传输层（ElectronTransportLayer；ETL）与电子注入层（ElectronInjectLayer；EIL）等结构，且各传输层与电极之间需设置绝缘层，因此热蒸镀（Evaporate）加工难度相对提高，制作过程亦变得复杂。
由于有机材料及金属对氧气及水气相当敏感，制作完成後，需经过封装保护处理。
PM-OLED虽需由数层有机薄膜组成，然有机薄膜层厚度约仅1,000～1,500A°（0.10～
0.15um），整个显示板（Panel）在封装加乾燥剂（Desiccant）後总厚度不及200um（2mm），具轻薄之优势。
