凸轮分割器
凸轮分割器
凸轮分割器1. 简介凸轮分割器是一种运动机构，常用于将连续运动的轴分割成离散的部分。
它由一个或多个凸轮和一个分割器组成，通过凸轮的运动来驱动分割器的动作。
凸轮分割器可以在自动化设备中起到很重要的作用，例如在工业生产线上用于零件的分割和装配。
在本文档中，我们将介绍凸轮分割器的工作原理、结构和应用。
2. 工作原理凸轮分割器的工作原理基于凸轮的运动。
凸轮是一个固定在旋转轴上的螺纹状零件，其形状可以根据具体的应用需求设计。
当凸轮随着旋转轴的运动而旋转时，凸轮的形状会驱动分割器的动作。
分割器通常由一组固定在平台上的夹具或刀片组成。
当凸轮的凸起部分接触到分割器上的夹具或刀片时，它们会执行特定的动作，例如夹取、剪切或装配。
随着凸轮的继续运动，分割器上的夹具或刀片会被释放，为下一个部分的处理做准备。
3. 结构凸轮分割器通常由以下几个组件构成：•凸轮：凸轮是整个机构的核心部分，它的形状决定了分割器的动作。
凸轮可以由金属或塑料等材料制造。
•旋转轴：凸轮固定在旋转轴上，通过旋转轴的运动来驱动凸轮的旋转。
•分割器：分割器由一组固定在平台上的夹具或刀片组成，这些夹具或刀片会随着凸轮的运动而执行特定的动作。
•传动装置：传动装置将电机或其他动力源的动力传递给旋转轴，使凸轮能够旋转。
4. 应用凸轮分割器广泛应用于各个领域的自动化设备中。
以下是一些常见的应用领域：4.1 工业生产线凸轮分割器可用于工业生产线上的零件分割、装配和包装等工作。
例如，在汽车生产线上，凸轮分割器可以用于将连续运动的零件分割成不同的组件，并将它们送到不同的装配工位进行组装。
4.2 包装行业在包装行业中，凸轮分割器可以用于将连续运动的纸张或薄膜切割成不同的长度，以便于后续的包装和封装。
4.3 机械加工在机械加工领域，凸轮分割器可以用于将连续运动的材料切割成特定尺寸的零件，以供后续的加工和组装。
5. 总结凸轮分割器是一种常用的运动机构，通过凸轮的运动来驱动分割器的动作。
凸轮分割器的原理及应用
凸轮分割器的原理及应用概述凸轮分割器是一种机械装置，主要用于将连续性运动转变为间歇性运动。
它由凸轮和分割盘组成，通过凸轮的旋转带动分割盘的运动，从而实现物体的间歇性移动。
凸轮分割器在工业生产中具有重要的应用价值，本文将介绍凸轮分割器的工作原理及其在各个领域的应用。
原理凸轮分割器的工作原理基于凸轮的旋转运动。
凸轮是一个带有凸起的轮轴，当凸轮流过动力元件时，动力元件便会受到凸轮上凸起部分的作用，产生相应的运动。
凸轮分割器的分割盘上通常有固定数量的凹槽，凸轮旋转时，凸起部分会进入凹槽，并带动分割盘进行间歇性的运动。
通过调整凸轮的形状、凹槽的数量和位置，可以实现各种不同的间歇性运动。
应用凸轮分割器在各个领域都有广泛的应用，下面将介绍凸轮分割器在几个重要领域的应用。
制造业在制造业中，凸轮分割器常用于自动化生产线上。
它可以实现工件的间歇性运动和定位，提高生产效率。
例如，在汽车生产中，凸轮分割器可以用于定位传送带上的零件，使零件按照一定的间隔被送进下一个工序，从而实现自动化生产。
医疗器械在医疗器械中，凸轮分割器常用于药片包装机、注射器装配机等设备中。
它可以实现药片或注射器的间歇性供给和定位，确保每个工序的准确性和稳定性。
凸轮分割器在医疗器械中的应用能够大大提高生产效率和质量。
包装行业在包装行业中，凸轮分割器常用于包装机械上。
它可以实现产品的间歇性供给和定位，确保包装的准确性和一致性。
凸轮分割器在包装行业中的应用能够提高包装速度和效率，同时减少包装错误。
纺织业在纺织业中，凸轮分割器常用于纺织机械上。
它可以实现纱线或织物的间歇性运动和定位，确保生产的准确性和稳定性。
凸轮分割器在纺织业中的应用能够提高生产效率和质量。
总结凸轮分割器是一种重要的机械装置，通过凸轮的旋转运动实现连续性到间歇性的转换。
它在制造业、医疗器械、包装行业和纺织业等领域都有广泛的应用。
凸轮分割器的应用能够提高生产效率、质量和稳定性，对于推动各个行业的发展起到了重要的作用。
凸轮分割器原理

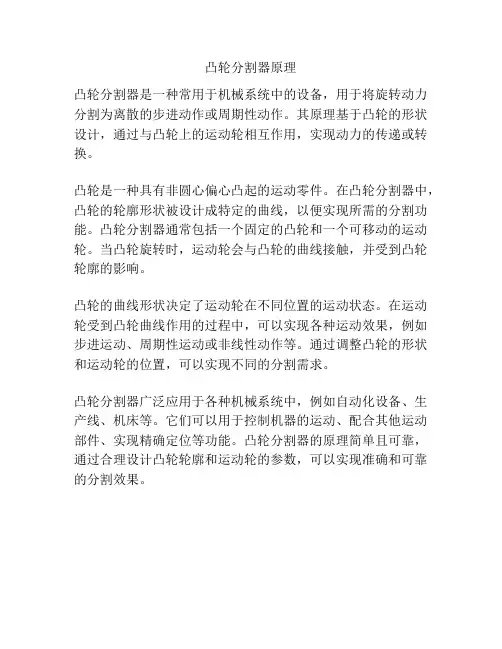

凸轮分割器原理
凸轮分割器是一种常用于机械系统中的设备，用于将旋转动力分割为离散的步进动作或周期性动作。
其原理基于凸轮的形状设计，通过与凸轮上的运动轮相互作用，实现动力的传递或转换。
凸轮是一种具有非圆心偏心凸起的运动零件。
在凸轮分割器中，凸轮的轮廓形状被设计成特定的曲线，以便实现所需的分割功能。
凸轮分割器通常包括一个固定的凸轮和一个可移动的运动轮。
当凸轮旋转时，运动轮会与凸轮的曲线接触，并受到凸轮轮廓的影响。
凸轮的曲线形状决定了运动轮在不同位置的运动状态。
在运动轮受到凸轮曲线作用的过程中，可以实现各种运动效果，例如步进运动、周期性运动或非线性动作等。
通过调整凸轮的形状和运动轮的位置，可以实现不同的分割需求。
凸轮分割器广泛应用于各种机械系统中，例如自动化设备、生产线、机床等。
它们可以用于控制机器的运动、配合其他运动部件、实现精确定位等功能。
凸轮分割器的原理简单且可靠，通过合理设计凸轮轮廓和运动轮的参数，可以实现准确和可靠的分割效果。
凸轮分割器选型计算及应用实例
第 1 页共 30 页目 录一：产品介绍与外型选购1. 弧面凸轮分割器（1） 介绍（2） 型式选定参数（3） 外形图及尺寸（4） 技术参数表2. 平行凸轮分割器（1） 介绍（2） 型式选定参数（3） 外形图及尺寸（4） 技术参数表3. 圆柱凸轮分割器（1） 介绍（2） 示意外形图4. 凸轮及模具制作二：选型范例三：新品推荐第 2 页共 30 页。
凸轮间歇机构广泛应用在制药机械、印刷机械、包装机械、玻璃机械、陶瓷机械、烟草机械、机床加工中心、自动送料机等需要把连续运转转化为步进动作的各种自动化机械上。
该产品具有步进定位精度高、高速运转平稳、传递扭矩大、定位时自锁等显著优点，是替代槽轮机构、不完全齿轮机构、棘轮机构等传统间歇机构的最理想产品。
“第３页共 30 页一：产品介绍与外型选择1、 弧面凸轮分割器“弧面凸轮分割器”是输入轴上的空间立体凸轮与输出从动轴上的从动滚子无间隙啮合形成的机构。
其特点是：凸轮基面为圆弧回转体，从动滚子轴线与输出轴垂直，并与凸轮轴线处在同一平面内。
凸轮廓面的曲线段驱使分割盘转位，直线段使分割盘静止并自锁。
通过该机构将连续的输入回转运动转化为间歇的步进输出运动。
该种类型的分割器由于精度高、速度快、扭矩大、体积小等显著特点，广泛应用于各种需要步进驱动的自动组合机，加工机械，金属加工器械，输送机步进驱动，包装机，食品机械，分装设备，医药器械，自动检测机，挤压入料装置，以及在其他工业使用的间歇分割机。
弧面凸轮分割器按照输出轴的输出类型分为：轴式、法兰式、平台桌面式.型式选定需提供如下参数：1． 中心距(即输入轴与输出轴间的距离)：45、50、63、70、80、83、100、110、125、140、150、160、175、180、200、250、3502． 分割数：2、3、4、5、6、8、9、10、12、16、24、32、…… 3． 动程角：90°；120°；180°；240°；270°；300°等4． 凸轮旋向：右旋R为标准型、左旋L（见下图）5． 曲线类型：（1） MS曲线（优选变正弦曲线，标准）、（2）MT 曲线、（3）MCV曲线、（4）按用户要求曲线。
凸轮分割器的工作原理
凸轮分割器的工作原理凸轮分割器是一种常见的机械传动装置，它通过凸轮的设计和运动来实现对运动部件的分割和控制。
在工程领域中，凸轮分割器被广泛应用于各种机械设备中，如车床、铣床、钻床等。
它的工作原理主要包括凸轮的设计和运动规律，下面我们将详细介绍凸轮分割器的工作原理。
首先，我们来看一下凸轮的设计。
凸轮是一种特殊形状的轴，其截面呈椭圆形或其他非圆形，其轮廓根据所需的分割运动规律而设计。
凸轮的设计可以根据具体的工作要求来确定，通常包括凸轮的外形尺寸、凸轮的转动轴心位置、凸轮的凸起高度和凸起长度等参数。
这些参数的设计将直接影响到凸轮分割器的工作效果和运动规律。
其次，凸轮的运动规律对于凸轮分割器的工作也至关重要。
凸轮的运动规律通常包括凸轮的转动速度、转动方向和转动角度等。
在实际应用中，凸轮的运动规律需要与被控制部件的运动规律相匹配，以实现精确的分割和控制。
凸轮的运动规律可以通过凸轮轴的设计和机械传动系统来实现，例如通过凸轮轴的传动机构和运动控制系统来实现凸轮的精确运动。
凸轮分割器的工作原理可以简单概括为，通过凸轮的设计和运动规律，实现对被控制部件的分割和控制。
在实际应用中，凸轮分割器可以实现各种复杂的运动规律，如往复运动、旋转运动、周期性运动等。
通过合理的凸轮设计和运动规律，可以实现精确的运动控制和分割效果，从而满足不同机械设备的工作要求。
总的来说，凸轮分割器是一种重要的机械传动装置，它通过凸轮的设计和运动规律来实现对被控制部件的精确分割和控制。
凸轮的设计和运动规律将直接影响到凸轮分割器的工作效果和运动规律，因此在实际应用中需要根据具体的工作要求来设计和选择合适的凸轮分割器。
希望本文对凸轮分割器的工作原理有所帮助，谢谢阅读。
凸轮分割器选型计算
凸轮分割器选型实例
• 选型
–原则：在转速n下，分割器 的输出轴扭矩高于Te=4.48 即可
圆盘m1
–根据转速n，并查参数表可 知最小可用60mm的分割器
–根据安装尺寸需求可以向上 选型如70DF 80DF 100DF等
型号格式：RU 80 DF 08 120 2 R S3 VW 1 X
– 1：惯性扭矩的计算
圆盘m1
• 输出轴最大角加速度的计算
300mm 200mm
分割器
工位m2
• Am=5.53 （曲线角加速度） N:工位数
• n：电机转速
θ：分度角
• 惯性扭矩Ti
总转动惯量I=I1+I2+I3
凸轮分割器选型实例
• 计算负载（Tt）
– 负载包括：惯性扭矩Ti+摩擦扭矩Tf+ 做功扭矩Tw
• 平面凸轮轮廓面的曲线段驱使分度 轮转位，直线段使分度轮静止，并定 位自锁。通过该机构将连续的输入运 动转化为间歇式的输出运动。
3 .圆柱凸轮分割器
• 圆柱凸轮分割器曲线的运动特性好， 传动是光滑连续的，振动小，噪声低， 传动平稳。
三、从动件的间歇运动形式
• 弧面凸轮分割器、平行凸轮分割器和圆柱凸轮分割器， 它们都是通过特定的凸轮带动分度盘（从动轴）运动，从 而将连续均匀的输入运动转变成有规律的间歇分度运动。 凸轮的曲线部分驱动分度盘转位，直线（圆弧）部分使分 度盘牢固自锁在准确位置。从动件可实现的间歇运动形式 如下：
2 .凸轮分割器结构图
• 凸轮分割器，也习惯称间歇分割器。凸轮分割器是实现 间歇运动的机构，具有分度精度高、运转平稳、传递扭矩 大、定位时自锁、结构紧凑、体积小、噪音低、高速性能 好、寿命长等显著特点，是替代槽轮机构、棘轮机构、不 完全齿轮机构、气动控制机构等传统机构的理想产品。
凸轮分割器的工作原理和特点
凸轮分割器的工作原理和特点凸轮分割器是一种广泛应用于机床加工、生产线自动化等领域的传动装置。
它的工作原理和特点是什么呢？下面我们详细了解一下。
工作原理凸轮分割器由两部分组成：凸轮轴和分割轮。
凸轮轴上安装着不同排列方式的凸轮，凸轮的外轮廓与工件的轮廓相似，可以控制工件的运动轨迹。
分割轮通过传动装置与凸轮轴连接，并同步旋转。
分割轮上有一些突起，在旋转过程中与凸轮的凸点接触，被凸轮轴的凸轮驱动向前运动，从而带动工件运动。
凸轮分割器的工作流程如下：1.凸轮轴上的凸轮指定工件的运动轨迹。
2.分割轮将凸轮的旋转运动转化为直线运动，并带动工件移动。
3.分割轮顺时针或逆时针方向旋转，通过突起与凸轮配合实现工件的周期性运动。
特点下面是凸轮分割器的几个主要特点：高精度凸轮分割器的每个凸轮都可以针对不同加工要求精确制造，确保工件的运动轨迹和加工精度。
牢固可靠凸轮分割器的结构简单，没有过多的机械部件，机械性能稳定，使用寿命长。
适应性强凸轮分割器适用于各种形状和大、小尺寸的工件加工，可以灵活调整加工过程中的速度、时间和力度等参数。
便于控制凸轮分割器的运动过程可通过数控系统控制，可以实现高效自动化生产，同时操作简便，容易掌握。
应用领域凸轮分割器广泛应用于机床加工、自动化生产线、钣金加工、模具加工、锻压加工等多种领域，特别是在批量加工中表现出良好的效果。
总结凸轮分割器是一种高精度、牢固可靠、适应性强、便于控制的传动装置。
它通过凸轮的运动控制工件的轨迹和运动，广泛应用于机械加工、生产线自动化等领域。
凸轮分割器转动惯量
凸轮分割器转动惯量1. 简介凸轮分割器转动惯量是指凸轮分割器在旋转过程中所具有的惯性。
它是描述凸轮分割器旋转运动特性的重要物理量，对于设计和优化凸轮分割器具有重要意义。
本文将介绍凸轮分割器的定义、作用、计算方法以及在工程实践中的应用。
2. 凸轮分割器的定义凸轮分割器是一种机械装置，通常由一个或多个凸轮组成。
每个凸轮都具有特定的形状，可以通过旋转来控制其他机械部件的运动。
凸轮分割器广泛应用于汽车发动机、工业机械和自动化生产线等领域。
3. 凸轮分割器的作用凸轮分割器通过其特定形状和运动方式，可以实现以下功能：•控制阀门开闭：在汽车发动机中，凸轮分割器可通过控制气门开闭来调节燃油进入汽缸的时间和量，从而实现燃烧过程的控制。
•调节机械部件的运动轨迹：凸轮分割器可以通过改变凸轮的形状和旋转速度，调节其他机械部件的运动轨迹和速度，实现复杂的运动控制。
•分割运动信号：凸轮分割器可以将连续的旋转运动转换为离散的运动信号，用于控制其他机械部件的工作顺序。
4. 凸轮分割器转动惯量的计算方法凸轮分割器转动惯量可以通过以下方法进行计算：4.1 几何法几何法是一种简单直观的计算方法，它基于凸轮形状的几何参数来估算转动惯量。
一般而言，凸轮形状越复杂，使用几何法计算得到的转动惯量越不精确。
4.2 数值模拟法数值模拟法是一种较为精确的计算方法，它利用计算机模拟凸轮分割器在旋转过程中的运动状态，并通过数值积分等技术求解转动惯量。
数值模拟法可以考虑更多因素，如材料特性、摩擦阻力等，从而得到更准确的结果。
4.3 实验测量法实验测量法是一种直接测量凸轮分割器转动惯量的方法，它通常通过使用转动惯量测量仪器进行实验测量。
实验测量法具有较高的精度，但需要专门的设备和技术支持。
5. 凸轮分割器转动惯量在工程实践中的应用凸轮分割器转动惯量在工程实践中有广泛的应用，主要体现在以下方面：•设计优化：通过对凸轮分割器转动惯量的计算和分析，可以指导凸轮形状和结构参数的设计优化，提高其运动控制性能。
凸轮分割器原理
凸轮分割器原理
凸轮分割器是一种常见的机械传动装置，它能够将旋转运动转换为间歇性的直
线运动。
它的原理基于凸轮的形状和运动规律，下面我们将详细介绍凸轮分割器的原理。
首先，凸轮分割器由凸轮和分割器两部分组成。
凸轮是一个圆柱体，其外表面
呈现出不规则的凸起，这些凸起的形状和排列方式决定了凸轮的运动规律。
分割器则是一个带有凹槽的零件，它能够与凸轮的凸起相互嵌合，从而实现运动的传递和分割。
当凸轮旋转时，凸起与分割器的凹槽相互嵌合，使得分割器产生间歇性的直线
运动。
这种运动规律可以被用于驱动其他机械装置，例如活塞、阀门等，从而实现复杂的机械动作。
凸轮分割器的原理可以通过几何学和运动学来解释。
从几何学的角度来看，凸
轮的凸起形状决定了分割器的运动规律，不同形状的凸轮可以实现不同的分割效果。
而从运动学的角度来看，凸轮的旋转运动被转换为分割器的直线运动，这种转换是通过凸起和凹槽的嵌合来实现的。
除此之外，凸轮分割器还具有一些特殊的设计，例如偏心轴和连杆机构。
偏心
轴可以改变凸轮的旋转中心，从而改变分割器的运动规律；连杆机构可以将分割器的直线运动转换为其他形式的运动，例如旋转或摆动。
总的来说，凸轮分割器是一种基于凸轮原理的机械传动装置，它能够将旋转运
动转换为间歇性的直线运动。
其原理基于凸轮的形状和运动规律，通过几何学和运动学的解释，我们可以更好地理解凸轮分割器的工作原理。
同时，它还具有一些特殊的设计，可以实现更加复杂的机械动作。
通过对凸轮分割器原理的深入理解，我们可以更好地应用它于机械传动系统中，实现各种复杂的工程任务。
凸轮分割器原理图
凸轮分割器原理图凸轮分割器是一种常见的机械传动装置，它通过凸轮的运动来实现对运动部件的分割和控制。
凸轮分割器的原理图如下所示：首先，我们来看一下凸轮分割器的基本结构。
凸轮分割器通常由凸轮、从动件、分度盘和驱动装置组成。
其中，凸轮是整个装置的核心部件，它的外形轮廓决定了从动件的运动轨迹，从而实现对运动部件的分割和控制。
分度盘则用来确定凸轮的运动角度，驱动装置则提供动力源，驱动凸轮进行运动。
凸轮分割器的工作原理可以简单概括为，当驱动装置启动时，驱动凸轮开始进行旋转运动。
凸轮的外形轮廓将决定从动件的运动轨迹，从而实现对运动部件的分割和控制。
同时，分度盘确定了凸轮的运动角度，使得凸轮能够按照预定的规律进行运动。
通过这样的方式，凸轮分割器能够精确地控制运动部件的运动轨迹和运动时间，实现对机械装置的精密控制。
凸轮分割器在实际应用中具有广泛的用途。
它可以用于各种自动化生产线上，实现对工件的精密加工和装配。
同时，凸轮分割器也可以用于各种机械设备中，实现对运动部件的精密控制。
由于凸轮分割器能够精确地控制运动部件的运动轨迹和运动时间，因此在需要对机械装置进行精密控制的场合，凸轮分割器都能够发挥重要作用。
总的来说，凸轮分割器是一种常见的机械传动装置，它通过凸轮的运动来实现对运动部件的分割和控制。
凸轮分割器的工作原理简单明了，结构也相对简单，但在实际应用中具有广泛的用途。
它可以用于各种自动化生产线上，实现对工件的精密加工和装配，也可以用于各种机械设备中，实现对运动部件的精密控制。
因此，凸轮分割器在现代工业生产中扮演着重要的角色，对于提高生产效率和产品质量具有重要意义。
凸轮分割器的工作原理
凸轮分割器的工作原理
凸轮分割器是一种机械装置，用于将旋转的凸轮轴上的凸轮分割成几个等长的部分。
它的工作原理基于凸轮轴的旋转和凸轮上的凸起。
下面是凸轮分割器的工作原理：
1. 凸轮分割器通常由一个固定的接触点和一个可以自由移动的手臂组成。
接触点位于凸轮分割器的中心，而手臂位于接触点的一侧。
2. 当凸轮轴开始旋转时，凸轮上的凸起会与接触点接触。
这个接触点在凸轮轴的旋转过程中不会移动。
3. 当凸轮与接触点接触时，接触点会将信号传递给手臂。
手臂会根据接收到的信号移动到相应的位置。
4. 手臂上通常设置有一些固定的标记或刻度，用于将凸轮分割成等长的部分。
当手臂到达其中一个标记时，凸轮分割器会发出一个信号，表示已经将凸轮成功分割。
5. 凸轮分割器还可以通过调整手臂的位置来实现不同的分割长度。
通过移动手臂，可以使凸轮轴的旋转周期被分割成更多或更少的片段。
总之，凸轮分割器通过凸轮与接触点的接触，以及接触点和手臂之间的信号传递，实现对凸轮的精确分割。
它可以应用于各种需要凸轮分割的机械装置中。
凸轮分割器 工位数
凸轮分割器，又称凸轮分配器或凸轮分割机构，是一种机械传动装置，主要用于将连续的旋转运动转换为间歇的直线运动或摆动运动。
这种机构在各种自动化机械和精密定位系统中应用广泛，如机床、打印机、缝纫机、包装机等。
凸轮分割器的工位数指的是该机构在一次性旋转中能够产生的输出动作次数。
工位数是分割器设计的重要参数之一，它直接关系到分割器的输出频率和精度。
例如，一个四工位凸轮分割器，意味着在凸轮每旋转一周时，可以产生四个输出动作。
这些动作可以是推动机构、切换阀门、转动轴或其他任何形式的输出动作。
工位数的确定取决于以下几个因素：
1. 应用需求：根据特定的应用场景和需求来确定工位数。
例如，某些应用可能需要高频率的输出动作，而其他应用可能对输出频率的要求不那么严格。
2. 凸轮设计：凸轮的形状和槽数决定了可以产生的工位数。
凸轮上的槽痕数量和分布方式决定了分割器的工作原理和输出节奏。
3. 机械结构：分割器的机械结构设计，包括凸轮轴、分割盘、驱动方式等，也会影响工位数的选择。
4. 精度要求：不同的工位数对应不同的定位精度和重复定位精度。
工位数越多，通常定位精度越高，但同时也可能增加设计和制造的复杂性。
在选择凸轮分割器时，需要综合考虑上述因素，以确保所选设备能够满足特定的生产效率和精度要求。
凸轮分割器8工位plc程序
凸轮分割器8工位plc程序（原创版）目录1.凸轮分割器概述2.8 工位 PLC 程序概念3.编写 8 工位 PLC 程序的步骤4.程序应用实例5.总结正文一、凸轮分割器概述凸轮分割器是一种将旋转运动转化为直线运动的机械传动装置，广泛应用于各种自动化生产线、机器人和机床等领域。
通过改变凸轮的形状和参数，可以实现不同的运动规律和功能，具有较高的性能和可靠性。
二、8 工位 PLC 程序概念PLC（可编程逻辑控制器）是一种数字计算机，用于控制机器或工艺过程。
它可以接受输入信号，根据预设的程序执行逻辑运算，并输出控制信号，实现对设备的自动化控制。
在凸轮分割器应用中，8 工位 PLC 程序是指控制凸轮分割器完成 8 个工位动作的程序。
三、编写 8 工位 PLC 程序的步骤1.分析工艺过程：首先要了解凸轮分割器的工作原理和工艺要求，明确各工位的动作顺序和时间要求。
2.设计程序逻辑：根据工艺过程，设计 PLC 程序的逻辑电路，包括输入、输出和程序执行的步骤。
3.编写程序：使用 PLC 编程语言（如梯形图、指令表等），编写程序代码。
4.调试程序：通过仿真软件或实际设备，对编写的程序进行调试，确保程序正确无误。
四、程序应用实例假设有一个凸轮分割器，需要实现 8 个工位的动作，具体要求如下：1.工位 1：夹爪张开，等待物品放入；2.工位 2：夹爪夹紧物品，开始旋转；3.工位 3：旋转到指定角度；4.工位 4：夹爪松开，物品脱离；5.工位 5：物品落到下一个工位；6.工位 6：夹爪重新夹紧物品；7.工位 7：旋转到另一个指定角度；8.工位 8：夹爪松开，物品脱离。
根据以上要求，可以编写一个 8 工位 PLC 程序，实现对凸轮分割器的控制。
五、总结通过以上介绍，我们可以了解到凸轮分割器 8 工位 PLC 程序的基本概念和编写方法。
在实际应用中，需要根据具体情况调整程序逻辑和参数，以满足不同工艺过程的要求。
凸轮分割器6工位plc程序
凸轮分割器6工位plc程序摘要：1.凸轮分割器简介2.6工位凸轮分割器的工作原理3.PLC程序设计4.PLC程序的实现5.总结正文：【1.凸轮分割器简介】凸轮分割器是一种广泛应用于自动化生产过程中的高精度定位和分度装置。
它采用凸轮的原理，将连续的旋转运动转换为间歇的直线运动，从而实现工件的定位和分度。
凸轮分割器具有结构紧凑、定位精度高、承载能力强等优点，在各种加工领域有着广泛的应用。
【2.6工位凸轮分割器的工作原理】6工位凸轮分割器是一种具有六个工作位置的凸轮分割器，它通过凸轮的连续旋转驱动工件实现六个不同位置的加工。
在旋转过程中，凸轮上的曲线槽与分割器内部齿轮的啮合，使得工件在各个工作位置之间精确切换。
【3.PLC程序设计】PLC程序是控制6工位凸轮分割器的关键部分，主要负责对凸轮分割器的运动进行控制。
程序需要实现的功能包括：凸轮分割器的启动、停止；工件在各个工作位置的定位；以及各个工作位置之间的分度。
为了实现这些功能，需要对凸轮分割器的工作原理进行深入研究，了解其运动规律，并据此设计合适的控制程序。
【4.PLC程序的实现】在编写PLC程序时，首先需要对凸轮分割器的输入和输出信号进行定义。
通常情况下，输入信号包括凸轮分割器的旋转启动、停止信号，以及各个工作位置的到位信号；输出信号包括驱动凸轮分割器运动的电磁阀信号。
接下来，根据程序的功能需求，编写相应的控制逻辑，实现对凸轮分割器的控制。
最后，对编写的程序进行调试，确保程序能够正确地控制凸轮分割器的运动。
【5.总结】6工位凸轮分割器的PLC程序设计是实现其功能的关键环节。
通过对凸轮分割器的工作原理进行深入研究，设计合适的控制程序，可以实现对凸轮分割器的精确控制，从而保证工件在各个工作位置的精确定位和分度。
凸轮分割器8工位plc程序
凸轮分割器8工位plc程序摘要：一、凸轮分割器简介1.凸轮分割器的定义2.凸轮分割器的工作原理二、8 工位凸轮分割器plc 程序设计1.程序设计的目标2.程序设计的步骤a.定义输入/输出变量b.编写程序逻辑c.调试程序三、8 工位凸轮分割器plc 程序实例1.输入/输出变量定义2.程序逻辑编写a.初始化程序b.工位1 操作c.工位2 操作d.工位3 操作e.工位4 操作f.工位5 操作g.工位6 操作h.工位7 操作i.工位8 操作j.结束程序3.程序调试与优化四、凸轮分割器plc 程序的应用1.提高生产效率2.保证生产质量3.便于生产管理正文：【提纲】一、凸轮分割器简介凸轮分割器，作为一种自动化生产设备的关键部件，广泛应用于各种机械加工领域。
其主要作用是将连续的旋转运动转换为间隔的直线运动，从而实现工件的定位、分度、加工等功能。
凸轮分割器具有结构简单、运动平稳、精度高等特点。
【提纲】二、8 工位凸轮分割器plc 程序设计在设计8 工位凸轮分割器的plc 程序时，首先需要明确程序设计的目标，即实现设备的有效控制，确保生产过程的顺利进行。
接下来，需要遵循一定的步骤进行程序设计。
【提纲】三、8 工位凸轮分割器plc 程序实例在编写8 工位凸轮分割器的plc 程序时，首先需要定义输入/输出变量。
这些变量主要包括传感器信号、驱动器信号、故障信号等。
接着，根据设备的工作原理和工艺要求，编写程序逻辑。
【提纲】四、凸轮分割器plc 程序的应用凸轮分割器plc 程序的应用，不仅能够提高生产效率，还能够保证生产质量，便于生产管理。
在实际生产过程中，通过合理设置程序参数，可以实现设备的精确控制，确保生产过程的顺利进行。
凸轮分割器工位数
凸轮分割器工位数凸轮分割器工位数是决定凸轮分割器生产效率和质量的重要参数之一。
在工业生产中，凸轮分割器工位数的选择直接影响了整个生产线的生产能力和成本效益。
对于凸轮分割器生产企业来说，如何合理地确定凸轮分割器工位数，是一个需要认真研究和分析的问题。
一、凸轮分割器工位数的定义和影响因素凸轮分割器工位数是指凸轮分割器在生产过程中所需要的工作站数量。
工位数的确定主要受到以下几个因素的影响：1. 凸轮分割器的生产能力需求：生产线的产能需求和凸轮分割器的生产速度直接决定了工位数的选择。
2. 凸轮分割器的生产工艺流程：凸轮分割器的生产过程中是否需要经过多道工序，每道工序所需时间长短也会影响工位数的确定。
3. 凸轮分割器的生产成本考量：工位数的增加会带来生产成本和投资成本的增加，需要综合考虑成本效益来确定工位数。
4. 凸轮分割器的生产周期和交货期要求：生产周期的长短和客户的交货期要求也是确定工位数的重要因素之一。
二、凸轮分割器工位数的决策方法1. 根据产能需求确定工位数：首先要根据公司的产能需求和市场需求来确定凸轮分割器的生产规模，然后通过生产工艺流程和生产速度来确定合适的工位数。
2. 考虑生产成本和投资成本：在确定工位数的过程中，要综合考虑生产成本和投资成本，选择既能满足产能需求又能控制生产成本的工位数。
3. 保证生产周期和交货期要求：在确定工位数时，还需要考虑生产周期和交货期的要求，确保生产线能够按时完成生产任务，保证客户需求的及时交付。
三、凸轮分割器工位数的优化方法1. 利用生产技术提升工位利用率：通过改善生产工艺流程和提高生产速度，可以有效提高工位利用率，减少工位空闲时间，提升生产效率。
2. 采用智能化生产设备：引入智能化生产设备和自动化生产线，可以提高生产线的生产速度和质量稳定性，降低生产成本，实现生产效益的最大化。
3. 灵活调整工位数：根据市场需求和订单量的变化，灵活调整工位数，确保生产线能够在不同情况下都能够高效运转，保证生产线的稳定性和灵活性。
凸轮分割器绘制方法
凸轮分割器绘制方法凸轮分割器是一种用于绘制凸轮轮廓的工具，可以帮助工程师在机械设计中实现复杂的运动轨迹。
在本文中，我将介绍凸轮分割器的绘制方法，包括凸轮轮廓的计算和绘制过程。
凸轮分割器的绘制方法主要包括以下几个步骤：1. 确定凸轮的基本参数在绘制凸轮轮廓之前，首先需要确定凸轮的基本参数，包括凸轮的直径、偏距和凸轮轮廓的形状。
这些参数将直接影响到凸轮分割器的设计和绘制过程。
2. 计算凸轮分割器的齿数凸轮分割器的齿数决定了凸轮轮廓的精度和平滑度。
一般来说，齿数越多，凸轮轮廓越平滑。
为了计算凸轮分割器的齿数，可以使用凸轮分割公式，即凸轮分割器的齿数等于凸轮周长与分割角度的比值。
3. 绘制凸轮分割器的齿形凸轮分割器的齿形决定了凸轮轮廓的形状和运动轨迹。
为了绘制凸轮分割器的齿形，可以使用凸轮分割器的齿形计算公式，即凸轮分割器的齿形等于凸轮轮廓的形状函数与齿数的乘积。
根据这个公式，可以得到凸轮分割器的齿形，并将其绘制在凸轮分割器上。
4. 绘制凸轮轮廓在绘制凸轮轮廓之前，需要确定凸轮轮廓的起点和终点。
起点是凸轮轮廓的起始位置，终点是凸轮轮廓的结束位置。
可以使用凸轮分割器的齿形和凸轮分割公式来计算凸轮轮廓的起点和终点，并将其绘制在凸轮上。
5. 校验凸轮轮廓绘制完凸轮轮廓后，需要对其进行校验，以确保凸轮轮廓的精度和准确性。
可以使用凸轮分割器的齿形和凸轮分割公式来计算凸轮轮廓上每个点的坐标，并与实际测量值进行比较。
如果存在差异，可以对凸轮分割器进行微调，以提高凸轮轮廓的精度。
通过以上步骤，我们可以完成凸轮分割器的绘制。
在实际应用中，凸轮分割器可以用于各种机械装置的设计和制造，如汽车发动机的凸轮轴、机床的进给机构等。
凸轮分割器的绘制方法不仅可以帮助工程师实现复杂的运动轨迹，还可以提高机械设备的性能和效率。
总结起来，凸轮分割器的绘制方法包括确定凸轮的基本参数、计算凸轮分割器的齿数、绘制凸轮分割器的齿形、绘制凸轮轮廓和校验凸轮轮廓等步骤。
凸轮分割器的检验步骤
凸轮分割器的检验步骤凸轮分割器是机械加工中常用的装置，用于数控机床中的刀具轨迹构造，必须通过检验后才能放心使用。
下面介绍凸轮分割器的常用检验步骤。
第一步：外观检查在进行任何机械设备的检验之前，都需要对其外观进行检查。
对于凸轮分割器，需要检查其外观是否平整，无明显划痕或腐蚀等，是否有裂纹或变形等问题，以及是否与所需尺寸相符合。
第二步：检查齿轮凸轮分割器中的齿轮是其重要部件，需要进行检查。
主要检查齿轮的齿数、模数和压力角等是否符合设计要求，并且需要注意齿轮的表面是否有明显的锈蚀、损伤等。
第三步：测量轴孔和键槽凸轮分割器需要与其他设备配合使用，因此需要对其轴孔和键槽等进行检验。
检测时需要检查轴孔和键槽的直径、深度和间距等是否符合设计要求，是否有毛刺、缺损等。
第四步：检查滚子的间隙凸轮分割器中的滚子是直接影响其使用效果的关键部件，需要进行检查。
主要检查滚子的间隙是否符合规定，滚子应该能够自由地转动。
根据需要可以进行加油、润滑等处理。
第五步：检查制动器凸轮分割器中的制动器是保证凸轮刻度准确的重要组件，需要进行检查。
制动器应该放置灵活，按照设计要求使用，并且需要对制动器的弹性、制动质量等进行检查。
第六步：校验分度盘凸轮分割器中的分度盘是其主要可视化操作部件，需要进行校验。
检测时需要注意分度盘的顺序、位移、间隔等是否符合设计要求，并且需要注意分度盘示数的准确性和清晰度，以便在后期使用时能够准确地进行计数和调整。
结论凸轮分割器的检测是机械加工中非常重要的环节，确保了凸轮分割器的质量、准确性和可靠性，可以保证加工效率和质量。
在每次使用前都需要对凸轮分割器进行检验，发现问题及时进行维修和更换，以避免不必要的安全事故或加工质量问题。
凸轮分割器相关国标
凸轮分割器是一种应用广泛的机械传动部件，在各个行业中都有广泛的应用。
为了保证凸轮分割器的设计、生产和使用符合相关的国家要求和质量标准，中国国家标准GB/T 15395-2009《凸轮分割器》中规定了凸轮分割器的术语和定义、基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存等内容。
凸轮分割器的基本参数包括凸轮数量、凸轮角度、凸轮轮廓形状、动力输出方式和动力传递比等。
其中，凸轮数量指凸轮分割器上安装的凸轮数量，一般由三个或更多的凸轮组成；凸轮角度则是指凸轮分割器上每个凸轮的角度；凸轮轮廓形状则决定了每个凸轮转动时可以实现的功能；动力输出方式和动力传递比则是凸轮分割器在工作过程中，动力从输入端到输出端的传递效率，影响了设备的整体性能和运行稳定性。
在技术要求方面，凸轮分割器的外观、尺寸、重量、最大力矩、工作行程、分度误差、往复精度、空行程间隙、同步误差、分度机构间隙、润滑油消耗量等要求都十分重要。
这些要求直接关系到凸轮分割器的性能和质量，必须严格遵守。
此外，该标准还规定了凸轮分割器的试验方法，包括振动试验、冲击试验、清洁度试验等。
通过这些试验方法，可以对凸轮分割器的性能和质量进行全面的评估和检验，以保证其符合相关的国家要求和质量标准。
其生产还需以下设备和技术：1. 生产线设备：凸轮分割器的生产需要大量的生产线设备，包括冲压、磨削、车削、铣削等多种加工机床。
这些设备需要具备足够的精度和稳定性，以保证凸轮分割器的质量和性能。
2. 加工技术：凸轮分割器的生产需要一系列高精度的加工技术，例如精密磨削、精密车削、高速铣削等。
这些技术需要操作人员具备丰富的经验和专业知识，以确保凸轮分割器的生产过程顺利进行。
3. 检测设备：在凸轮分割器生产的过程中，需要使用各种精密的检测设备，例如三坐标测量仪、光谱分析仪等，来检测凸轮分割器的各项性能指标，确保产品的质量。
4. 软件技术：在凸轮分割器的生产过程中，还需要使用各种先进的软件技术，例如有限元分析、仿真模拟等，来对凸轮分割器的结构和性能进行优化设计，提高产品的可靠性和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基本简介凸轮分度器，在机械上又称凸轮分割器，间歇分割器。
1926年，美国机械师福克森（FERGUSON）于1926年生产出第一台凸轮分割器,后来凸轮分割器又称福克森。
1970年，JAPAN SANKYO SEISAKUSHO CO(三共)推出了亚洲第一台分割器。
1981年，台湾潭子精机(TANTZU)推出国产第一台分割器。
1990年，台湾又相继的出现了德士(DEX)、英特士(ENTRUST)、飞技等分割器品牌,尤其主推台湾英特士。
在1980's初，分度凸轮机构才开始引入中国的机械设备中。
它主要分弧面凸轮和平面凸轮，原理不同：1.弧面凸轮弧面凸轮分度器是输入轴上的弧面共轭凸轮与输出轴上的分度轮无间隙垂直啮合的传动装置。
弧面凸轮轮廓面的曲线段驱使分度轮转位，直线段使分度轮静止，并定位自锁。
通过该机构将连续的输入运动转化为间歇式的输出运动。
2.平面凸轮平面凸轮分度器是输入轴上的平面共轭凸轮与输出轴上的分度轮无间隙平行啮合的传动装置。
平面凸轮轮廓面的曲线段驱使分度轮转位，直线段使分度轮静止，并定位自锁。
通过该机构将连续的输入运动转化为间歇式的输出运动。
分割器较之其他构件之优点：凸轮分割器是依靠凸轮与滚针之间的无间隙配合(其啮合传动方式类似于蜗轮蜗杆传动)，并沿着既定的凸轮曲线进行重复传递运作的装置。
它输入连续旋转驱动，输出间歇旋转、或摆动、或提升等动作。
主要用于自动化加工,组装，检测等设备上面。
3、圆柱（筒形）凸轮分割器：重负载专用平台面式圆柱凸轮分割器，电光源设备专用框架式凸轮分度机构4、各种特形、端面凸轮心轴型分割器（DS）：输出轴为心轴，适用于间歇传送输送带、齿轮啮合等机构动力来源。
法兰型分割器（DF）：输出轴外形为一凸缘法兰。
适用于重负荷的回转盘固定及各圆盘加工机械。
中空法兰型分割器（DFH）：输出轴外形为凸缘法兰并且为轴中间为空心。
适用于配电、配管通过。
平台桌面型凸轮分割器（DT）:能够承受大的负载及垂直径向压力，在其输出轴端有一凸起固定盘面及大孔,径空心轴，更好的满足了客户要求中心静止的需求。
超薄平台桌面型凸轮分割器（DA）:同于平台桌面型，适用于负载大但体积受到限制的条件下。
平行凸轮分度机构（MRP）:能实现小分度（一分度至八分度）大步距输出。
特别适用于要求在一个周期内停歇次数较少的场合，如各种纸盒模切机，果奶果冻灌装成型机等。
重负载专用型凸轮分度机构（MRY）:能实现多分度（4分度至200分度）分。
特别适用于要求重负载的场合，如各类玻璃机械、电光源设备等。
世界上知名的凸轮分度器生产厂家有CDS(意大利）、CAMCO（美国）、三共（日本SANDEX）、台湾潭子(TANTZU)、台湾德士（DEX)、台湾英特士(ENTRUST)、CKD（日本），目前在大陆地区主要以徳系，日系和台湾品牌为主等。
机构原理和结构：安装在入力轴中的转位凸轮与出力转塔连接（如下图），以径向嵌入在出力转塔圆周表面的凸轮滚子，与凸轮的锥度支撑肋在它们相应的斜面作线性接触。
当入力轴旋动时，凸轮滚子按照给定的位移曲线旋转出力转塔，而同时又沿肋的斜面滚动。
在肋与凸轮的端面平衡的区域里，即在静态范围内，滚子接通其轴，但出力转塔本身并不旋转。
锥度支撑肋通常与两个或三个凸轮滚子接触，以便入力轴的旋转可均匀地传送到出力轴。
如果在锥度支撑肋的凸轮表面和凸轮滚子之间有不顺滑情况，则会损害分割器。
通过调整轴之间的距离可消除旋转不顺畅的现象。
可通过调整预负荷来接近凸轮滚子和凸轮的弹性区，从而加强分割器的刚性。
其结构和功能是转位凸轮和凸轮滚子相结合的最佳性能，能进行高速操作。
术语和定义1.转位凸轮:凹槽切入筒形实心体表面，并固定到入力轴的凸轮。
2.锥度支撑肋：锥形肋位于锥度支撑肋的圆周上，在凸轮凹槽之间，与凸轮滚子的圆周线性接触。
3.凸轮滚子：精密设计的凸轮滚子轴承，其设计可经受重负荷。
4.出力转塔：附在出力轴上的出力转塔。
由转位凸轮通过带动径向嵌入其中的滚子来转动。
其准确度是保持分割器精度的最关键因素。
5.停动数：出力轴每一旋转的停动数。
6.驱动角（凸轮分度角）：入力轴旋转角要求执行一次分度运动，角度越大，运动越平稳。
7.停止角：当出力轴固定时，入力轴旋转的角度。
这角度和驱动角的总和为360度。
8.旋转数：入力轴的旋转数。
9.旋转转矩：在固定位置下最大转矩可施加到出力轴上。
如果施加的转矩大于这个值，则会损坏分割器。
10.动态转矩：在分度期间，作用在出力轴上的最大转矩。
产品特点1、结构简单：主要由立体凸轮和分割盘两部分组成。
2、动作准确：无论在分割区，还是静止区，都有准确的定位。
完全不需要其它锁紧元件。
可实现任意确定的动静比和分割数。
3、传动平稳：立体凸轮曲线的运动特性好，传动是光滑连续的，振动小，噪声低。
4、输出分割精度高：分割器的输出精度一般≤± 50 〃。
高者可达≤± 30 〃。
5、高速性能好：分割器立体凸轮和分割轮属无间隙啮合传动，冲击振动小，可实现高速，达900rPm.6、寿命长：分割器标准使用寿命为12000 小时。
安装过程1、机体的安装：（1 ）、该分割器是经精密加工和正确装配调整而得到的高精度分割机构。
用户使用前，不得擅自调整、拆卸、组装。
（2 ）、确认该分割器安装面有无损伤，如有损伤，用油石修整。
（3 ）、找正输入、输出轴的位置，加注定位销，均匀地拧紧螺钉。
（4 ）、该分割器承受脉动负荷力矩作用，安装必须十分牢固。
由于本分割器安装面相对于输入、输出轴的垂直或平行度较高，设备的安装基面一定要保证使本分割器的输入、输出轴方向与设备所需的输入、输出方向同轴。
不能偏斜或偏心。
否则，不但影响到输出精度，而且会严重地损坏分割器。
因为这时，该分割器处于不正常的受力状态。
2 、输入、输出轴的安装：与分割器输入、输出轴有关的联接，应是在回转方向上刚性好，没有反向冲击、旋转稳定的联接。
在分割器的输入、输出轴上安装转台、链轮、皮带轮、齿轮、法兰盘等联接时要注意。
（1 ）、绝对禁止用锤子强力击打，无理冲击。
以免损坏分割器内部的凸轮和滚针轴承。
（2 ）、输入、输出轴及其外伸刚性轴不能无理架设，应进行充分的中心调整。
（3 ）、输入、输出轴是精加工的h6 级，孔径精加工成H6 级，压入较理想。
在此要避免孔、轴上下极限偏差的配合。
键联接不能过松。
（4 ）、加工零件、附件、夹具、工具安装时，相对于工作台的偏心或工步误差要通过仪器检测调整消除。
驱动系统一、与分割器输入轴相连接的驱动件有：皮带轮、链轮、同步带轮、齿轮、联轴器等。
由于负荷脉动，凸轮轴转矩在一周中有正负变化。
而凸轮特性只有在凸轮轴以一定速度转动时，才能得以发挥。
所以凸轮轴旋转的不稳定性给分割器所加的转矩会明显增大，给间歇运动造成恶劣的影响。
因此，凸轮轴上不能用产生滑动的皮带，产生脉动的链条和有间隙的齿轮驱动。
使用皮带或链条必须胀紧。
使用齿轮精度要高，要消除啮合间隙。
使用同步带的优点较多：与其它动作同步；传送带与皮带轮既是摩擦也不产生间隙；振动小，可实现高速；选用大直径的皮带轮，飞轮效果好。
一般情况下，分割器输入轴形成为轴输入键连接结构。
在传动过程中，由于诸因素的不稳定性和驱动负荷的脉动性，很容易使键连接松动，出现配合间隙。
使输入轴运动不连续，产生冲击。
这样不仅连接件易损坏其内部的凸轮和滚针轴承。
所以，在连接时要仔细调整，在使用过程中要时常检查。
二、分割器输出传动方式有两种：1、直接传动。
2、间接传动。
间接传动应尽量避免出现反向冲击。
与分割器输出端相连接的结构有下述几种：1、与轴通过法兰或套对接。
2、轴孔配合通过键连接。
3、法兰之间的连接。
由于输出的间歇性，由静止到运动，由运动到静止，惯性力大。
再加上连接件的配合间隙，往往很容易在输出端与连接件之间产生松动。
造成输出传动件的前冲或滞后，产生振动。
这样不仅降低了输出精度，而且会严重地破坏分割器及其内部的凸轮及滚针轴承。
在此，要注意以下几点：1、孔、轴配合间隙不能过大，键连接不能太松。
2、轴与轴对接，法兰之间连接不能偏心或偏斜，以保证同轴度。
3、法兰连接加注销钉，并用螺栓拧紧。
分割调整影响分割器分割精度、寿命的一个较大的因素在于调整。
分割器出厂产品是把精密加工件，经过精心组装、调整而得到的。
不适当的调整，会影响分割精度，出现冲击、噪声，损坏分割器达不到预期的转速和承受能力。
从而缩短分割器的寿命。
1、轴间距离的调整：如果分割器通过长时间的使用、磨损，在定位工作区出现了间隙，那么要通过轴间距离的调整消除此间隙。
这可通过同步调整输入轴两端的偏心套进行。
2、输入、输出轴向位置的调整：可通过调节凸轮两侧的锁紧螺母或输入轴两侧轴承压盖来调整凸轮分割器的轴向位置。
可能通过调节输出轴两端的轴承压盖或后端的锁紧螺母调整分割轮的轴向位置。
在此注意：分割器出厂经过精心调整，不允许用户私自调整，以防误调。
若确需调整可与厂方联系。
润滑方式1、注油：分割器使用前一定要加油，注油时铁屑、油渣、灰尘的加入会造成凸轮凸脊、轴承、滚子等部分产生磨损，降低精度。
所以注油时，应首先将油口擦干净，然后注入清洁的油。
注油以油标为准。
2、换油：第一次：一千小时运转之后第二次：上次换油后三千小时，但即是运转时间短，一年也要换一次油。
3、该机构所用润滑油粘度系数一临表：使用转速：0 — 20 20 — 100 100 — 200 200 — 300 300 — 400 500rPm粘度：> 680 630 — 460 460 — 320 320 — 220 220 — 150 150 — 90ct/40 °维修保养1、要随时清理传动系统周围的杂物、下角料等。
以防阻卡运动。
2、与输入、输出轴连接件及传动件要定期检修。
注意联轴器、皮带轮、链轮、齿轮及输出传动体等的松弛，皮带、链轮的张紧、齿轮的啮合间隙等应绝对保证正常状态。
如发现下述情况，应立即停止运转。
（1 ）、发生异常振动。
（2 ）、发生异常声响。
（3 ）、在凸轮静止区有反向冲击。
（4 ）、在对应的间歇次数中无分割输出或在某一位置分割输出不稳定或全无分割输出。
此种情况，可拆下机构，打开机构后盖，探明原因。
（1 ）、如果凸轮损伤，不能再使用，可联系更换凸轮，无损伤或较轻损伤，仍可继续使用不可私自调整其轴向位置。
（2 ）、如分割轮中的滚针轴承有损坏者，可将输出分割轴取出，更换滚针轴承。
有两种方式，一是将输出套松开，将输出轴取出，不要松动后端的压盖，这样再行装入时轴向位置不变。
二是松开输出轴后端的锁紧螺母和前端的输出套，即可将输出轴连同套一起取出，再装入时，只需锁紧螺母，即可使输出轴回到原来的位置。
应用领域凸轮分割器是实现间歇运动的机构，具有分度精度高、运转平稳、传递扭矩大、定位时自锁、结构紧凑、体积小、噪音低、高速性能好、寿命长等显著特点，是替代槽轮机构、棘轮机构、不完全齿轮机构、气动控制机构等传统机构的理想产品。
