51单片机课程设计报告学院：专业班级：姓名：指导教师：设计时间：51单片机课程设计一、设计任务与要求1.任务：制作并调试51单片机学习板2.要求：（1）了解并能识别学习板上的各种元器件，会读元器件标示；（2）会看电路原理图；（3）制作51单片机学习板；（4）学会使用Keil C软件下载调试程序；用调试程序将51单片机学习板调试成功。
二、总原理图及元器件清单1．总原理图2．元件清单三、模块电路分析1. 最小系统：单片机最小系统电路分为振荡电路和复位电路，振荡电路选用12MHz 高精度晶振, 振荡电容选用22p和30p 独石电容;图 1 图 2复位电路使用RC 电路，使用普通的电解电容与金属膜电阻即可；图 3当单片机上电瞬间由于电容电压不能突变会使电容两边的电位相同，此时RST为高电平，之后随着时间推移电源负极通过电阻对电容放电，放完电时RST为低电平。
正常工作为低电平，高电平复位。
2. 显示模块：分析发光二极管显示电路：图 4发光二极管显示电路分析:它是半导体二极管的一种,可以把电能转化成光能,常简写为LED。
发光二极管与普通二极管一样是由一个PN结组成,也具有单向导电性。
当给发光二极管加上正向电压后,产生自发辐射的荧光。
图中一共有五个发光二极管其中一个为电源指示灯,当学习板通电时会发光以指示状态。
其余四个为功能状态指示灯,实际作用与学习板有关分析数码管显示电路图 5数码管显示电路分析:数码管按段数分为七段数码管和八段数码管,图中所用为八段数码管(比七段管多了一个小数点显示位),按发光二极管单元连接方式分为共阳极数码管和共阴极数码管。
共阳数码管是指将所有发光二极管的阳极接到一起形成公共阳极(COM)的数码管.共阴数码管是指将所有发光二极管的阴极接到一起形成公共阴极(COM)的数码管。
数码管主要用来显示经电路板处理后的程序的运行结果。
图中使用了八个八段数码管,可以显示八个0-15的数字。
使用数码管可以直观的得到程序运行所显示的结果.也可以显示预置在学习板上的程序,主要通过16个开关来控制。
【课程设计】51单片机课程设计报告(word档)
51单片机课程设计报告设计题目：专业班级学号学生姓名指导教师设计时间教师评分2012年6 月19 日目录1.概述 (2)1.1目的 (2)1.2课程设计的组成部分 (2)2.XXXX设计的内容及步骤 (2)2.1实验环境及其设备 (2)2.2实验原理图 (2)2.3主要芯片功能及其封装 2.4实验步骤 (3)2.4实验步骤 (8)2.4.1创建一个新项目 (8)2.4.2创建一个新的原理图图纸 (8)2.4.3将原理图图纸添加到项目中 (8)2.4.4绘制原理图 (8)2.4.5在原理图中放置元件 (8)2.4.6连接电路 (8)2.4.7网络与网络标签 (8)2.5设置项目选项 (9)2.6检查原理图的电气参数 (9)2.6.1设置错误报告 (9)2.7创建一个新的PCB 文件 (9)2.8将项目中的原理图信息发送到目标PCB (10)2.9布线 (10)2.10实验结论图 (11)3.总结 (11)3.1课程设计进行过程 (11)3.3体会收获及建议 (11)3.4参考资料（书、论文、网络资料） (12)4.教师评语 (12)5.成绩 (12)1.概述1.1目的1.熟悉Protel DXP的基本操作2.掌握用Protel DXP绘制原理图的基本方法3.掌握用Protel DXP整理PCB板的方法4.设计一个小型的单片机系统1.2课程设计的组成部分1.熟悉Protel DXP软件的基本操作及其基本功能;2.了解各个芯片的型号及其功能；3.在Protel DXP软件上绘制芯片图、芯片的封装及其布线；4.在Protel DXP软件上进行仿真测试；5.整理课程设计的实验报告。
2.XXXX设计的内容及步骤2.1实验环境及其设备Protel DXP软件、电脑一台2.2实验原理图2.3主要芯片功能及其封装1.74HC573封装：功能：做8位数据锁存器。
2.TR1402封装：功能：作为从控制器。
3.HEADER16封装：功能：作为接口插针。
单片机c语言程序设计---C51-交通灯实验报告

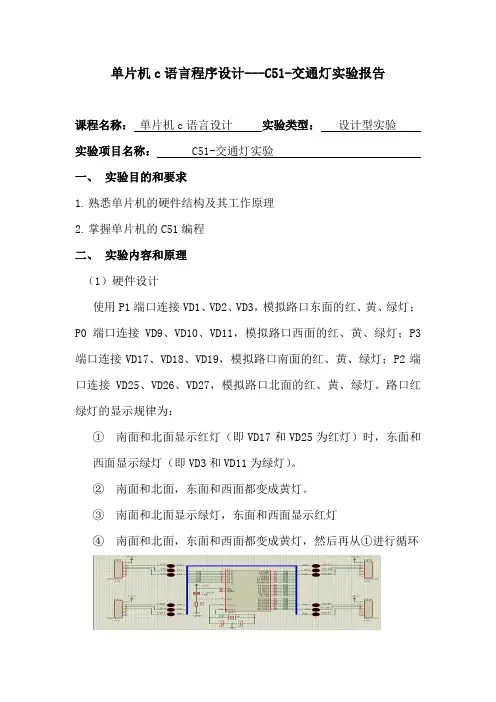

单片机c语言程序设计---C51-交通灯实验报告课程名称：单片机c语言设计实验类型：设计型实验实验项目名称： C51-交通灯实验一、实验目的和要求1.熟悉单片机的硬件结构及其工作原理2.掌握单片机的C51编程二、实验内容和原理（1）硬件设计使用P1端口连接VD1、VD2、VD3，模拟路口东面的红、黄、绿灯；P0端口连接VD9、VD10、VD11，模拟路口西面的红、黄、绿灯；P3端口连接VD17、VD18、VD19，模拟路口南面的红、黄、绿灯；P2端口连接VD25、VD26、VD27，模拟路口北面的红、黄、绿灯。
路口红绿灯的显示规律为：①南面和北面显示红灯（即VD17和VD25为红灯）时，东面和西面显示绿灯（即VD3和VD11为绿灯）。
②南面和北面，东面和西面都变成黄灯。
③南面和北面显示绿灯，东面和西面显示红灯④南面和北面，东面和西面都变成黄灯，然后再从①进行循环（需注意：此处设置的黄灯显示时长应短于红灯或绿灯的显示时长）（2）protues仿真通过Keil编译后，利用protues软件进行仿真。
在protues ISIS 编译环境中绘制仿真电路图，将编译好的“xxx.hex”文件加入AT89C51。
启动仿真，观察仿真结果。
三、主要仪器设备四、操作方法与实验步骤1.按照硬件设计在protues上按照所给硬件设计绘制电路图。
2.在keil上进行编译后生成“xxx.hex”文件。
3.编译好的“xxx.hex”文件加入AT89C51。
启动仿真，观察仿真结果。
五、实验结果与分析void S_N(void){VD1=0;VD9=0;VD19=0;VD27=0;Delay(1000);VD1=1;VD9=1;VD19=1;VD27=1;}int main (void) {while(1){E_W();NOT();S_N();NOT();}}六、讨论和心得。
51单片机课程设计报告
51单片机课程设计报告一、课程目标知识目标：1. 理解51单片机的硬件结构、工作原理及其功能特点；2. 学会使用51单片机的指令系统进行程序设计；3. 掌握51单片机与外围电路的接口技术，能实现简单的硬件控制功能；4. 了解51单片机在嵌入式系统中的应用及发展趋势。
技能目标：1. 能够运用C语言编写51单片机的程序，实现基础控制功能；2. 能够运用仿真软件对51单片机程序进行调试，分析并解决简单问题；3. 能够设计简单的51单片机硬件系统，进行电路连接和功能测试；4. 培养学生的动手能力、创新能力和团队协作能力。
情感态度价值观目标：1. 培养学生对电子技术的兴趣，激发学习热情；2. 培养学生严谨、务实的科学态度，提高自主学习能力；3. 培养学生关注社会发展，了解科技在生活中的应用，增强社会责任感；4. 培养学生团队合作精神，尊重他人意见，善于沟通交流。
课程性质：本课程为实践性较强的电子技术课程，以51单片机为核心，结合硬件和软件，培养学生的实际操作能力和创新能力。
学生特点：学生具备一定的电子技术基础知识，对单片机有一定了解，但实践经验不足。
教学要求：结合学生特点，注重理论与实践相结合，强调动手实践，提高学生的实际操作能力和解决问题的能力。
通过课程学习，使学生能够独立完成简单的51单片机控制系统设计。
二、教学内容根据课程目标，教学内容分为以下几个部分：1. 51单片机硬件结构及原理- 熟悉51单片机的内部结构、引脚功能；- 掌握51单片机的工作原理及性能特点。
2. 51单片机指令系统与编程- 学习51单片机的指令集，理解各指令的功能和使用方法；- 掌握C语言在51单片机编程中的应用。
3. 51单片机外围接口技术- 学习51单片机与常见外围电路（如LED、LCD、键盘等）的接口技术；- 掌握外围设备的控制原理及编程方法。
4. 仿真软件的使用- 学习使用Keil、Proteus等仿真软件进行51单片机程序设计和调试；- 掌握仿真软件的操作方法，提高程序调试效率。
51单片机实验报告
51单片机实验报告
实验目的：
本实验旨在让学生熟悉并掌握51单片机的基本知识和编程能力，进一步了解单片机的原理和应用。
实验内容：
本次实验主要包括以下几个内容：
1.熟悉51单片机的基本原理和结构；
2.学习51单片机的汇编语言编程；
3.使用51单片机进行简单的I/O控制；
4.学习串口通信的原理和编码。
实验步骤：
1. 配置开发环境：安装Keil C编译器和Proteus电路仿真软件；
2.学习汇编语言编程基础知识，包括寄存器的使用、指令的执行等；
3.编写第一个程序：实现将一个数字显示在数码管上；
4.学习I/O控制：通过按键来控制LED灯的亮灭；
5.学习串口通信：通过串口与计算机进行通信，实现数据的发送与接收。
实验结果：
在实验过程中，我成功编写了几个基本的程序，并在Proteus中进行
了仿真。
通过按键来控制LED灯的亮灭，也成功地使用串口进行了数据的
发送和接收。
通过实验，我更深入地理解了51单片机的工作原理和编程
方法。
实验总结：
通过本次实验，我对51单片机有了更深的理解，并掌握了一些基本
的编程技巧。
通过实际操作，我培养了自己的动手能力和问题解决能力。
作为一门基础课程，51单片机为我今后的学习打下了坚实的基础。
我相信，在今后的学习和实践中，我能够更加熟练地运用51单片机进行各种
应用和项目的设计。
该报告共计1200字。
参考资料：
[1]《单片机技术与应用》.吕春阳、吕立民、钱锋.电子工业出版社，2024年。
51单片机实验一实验报告

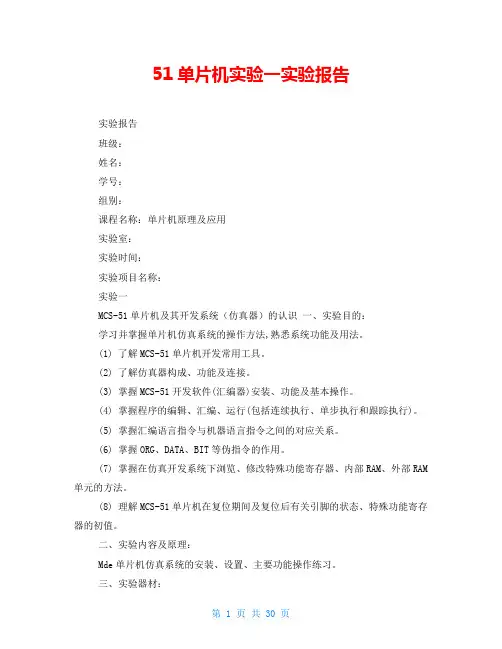

51单片机实验一实验报告实验报告班级：姓名：学号：组别：课程名称：单片机原理及应用实验室：实验时间：实验项目名称：实验一MCS-51单片机及其开发系统（仿真器）的认识一、实验目的：学习并掌握单片机仿真系统的操作方法,熟悉系统功能及用法。

(1) 了解MCS-51单片机开发常用工具。
(2) 了解仿真器构成、功能及连接。
(3) 掌握MCS-51开发软件(汇编器)安装、功能及基本操作。
(4) 掌握程序的编辑、汇编、运行(包括连续执行、单步执行和跟踪执行)。
(5) 掌握汇编语言指令与机器语言指令之间的对应关系。
(6) 掌握ORG、DATA、BIT等伪指令的作用。
(7) 掌握在仿真开发系统下浏览、修改特殊功能寄存器、内部RAM、外部RAM 单元的方法。
(8) 理解MCS-51单片机在复位期间及复位后有关引脚的状态、特殊功能寄存器的初值。
二、实验内容及原理：Mde单片机仿真系统的安装、设置、主要功能操作练习。
三、实验器材：Mde单片机仿真系统一套、PC机一台。
四、实验步骤及实验结果分析^p ：一、程序输入练习：首先在Med下新建一项目，并新建一后缀名为asm的文件（汇编文件），并添加入项目中。
按规定的格式输入以上程序（只输程序部分）。
二、程序运行和控制:1.程序的编译、产生代码并装入: 输入程序完毕后，可在“项目管理”窗口中点击“编译/汇编”选项，如程序无输入错误、语法错误等，编译完成。
在消息窗口中，产生编译成功信息。
如有错误，则消息窗口中指出错误所在行及错误类型，请重新修改程序。
编译成功后，在“项目管理”窗口中点击“产生代码并装入”选项，对编译无误后产生的OBJ文件进行连接，并把代码装入仿真器。
代码装入仿真器后，即可实行仿真。
可在反汇编窗口中查看编译产生的机器码，并与上述程序中对照。
记录你认为能说明问题的检查结果。
2.程序的全速、断点、单步等执行方式: 为提高调试程序的运行速度,程序采用全速断点运行方式。
练习设置及取消设置程序断点。
