泰克涡流管说明书
制冷系数
美国埃泰克（Airtx）

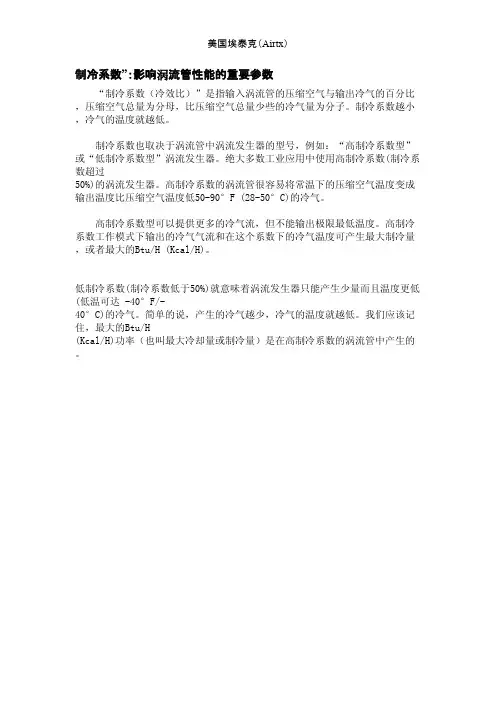

制冷系数”：影响涡流管性能的重要参数
“制冷系数（冷效比）”是指输入涡流管的压缩空气与输出冷气的百分比，压缩空气总量为分母，比压缩空气总量少些的冷气量为分子。
制冷系数越小，冷气的温度就越低。
制冷系数也取决于涡流管中涡流发生器的型号，例如：“高制冷系数型”或“低制冷系数型”涡流发生器。
绝大多数工业应用中使用高制冷系数(制冷系数超过
50%)的涡流发生器。
高制冷系数的涡流管很容易将常温下的压缩空气温度变成输出温度比压缩空气温度低50-90°F (28-50°C)的冷气。
高制冷系数型可以提供更多的冷气流，但不能输出极限最低温度。
高制冷系数工作模式下输出的冷气气流和在这个系数下的冷气温度可产生最大制冷量，或者最大的Btu/H (Kcal/H)。
低制冷系数(制冷系数低于50%)就意味着涡流发生器只能产生少量而且温度更低(低温可达 -40°F/-
40°C)的冷气。
简单的说，产生的冷气越少，冷气的温度就越低。
我们应该记住，最大的Btu/H
(Kcal/H)功率（也叫最大冷却量或制冷量）是在高制冷系数的涡流管中产生的。
涡流管的性能优劣及如何选择

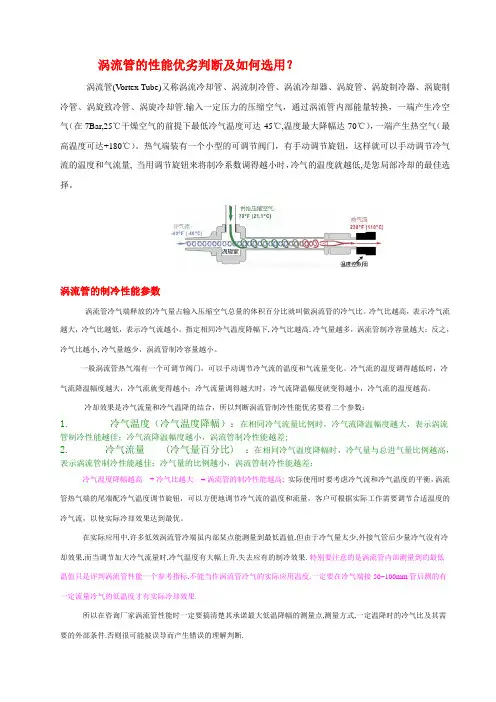

涡流管的性能优劣判断及如何选用？涡流管(V ortex Tube)又称涡流冷却管、涡流制冷管、涡流冷却器、涡旋管、涡旋制冷器、涡旋制冷管、涡旋致冷管、涡旋冷却管.输入一定压力的压缩空气，通过涡流管内部能量转换，一端产生冷空气（在7Bar,25℃干燥空气的前提下最低冷气温度可达-45℃,温度最大降幅达-70℃），一端产生热空气（最高温度可达+180℃）。
热气端装有一个小型的可调节阀门，有手动调节旋钮，这样就可以手动调节冷气流的温度和气流量, 当用调节旋钮来将制冷系数调得越小时，冷气的温度就越低,是您局部冷却的最佳选择。
涡流管的制冷性能参数涡流管冷气端释放的冷气量占输入压缩空气总量的体积百分比就叫做涡流管的冷气比。
冷气比越高，表示冷气流越大，冷气比越低，表示冷气流越小。
指定相同冷气温度降幅下, 冷气比越高, 冷气量越多，涡流管制冷容量越大；反之，冷气比越小, 冷气量越少，涡流管制冷容量越小。
一般涡流管热气端有一个可调节阀门，可以手动调节冷气流的温度和气流量变化。
冷气流的温度调得越低时，冷气流降温幅度越大，冷气流就变得越小；冷气流量调得越大时，冷气流降温幅度就变得越小，冷气流的温度越高。
冷却效果是冷气流量和冷气温降的结合，所以判断涡流管制冷性能优劣要看二个参数：1. 冷气温度（冷气温度降幅）：在相同冷气流量比例时，冷气流降温幅度越大，表示涡流管制冷性能越佳；冷气流降温幅度越小，涡流管制冷性能越差;2. 冷气流量(冷气量百分比) ：在相同冷气温度降幅时，冷气量与总进气量比例越高，表示涡流管制冷性能越佳；冷气量的比例越小，涡流管制冷性能越差；冷气温度降幅越高+ 冷气比越大= 涡流管的制冷性能越高; 实际使用时要考虑冷气流和冷气温度的平衡，涡流管热气端的尾端配冷气温度调节旋钮，可以方便地调节冷气流的温度和流量，客户可根据实际工作需要调节合适温度的冷气流，以使实际冷却效果达到最优。
在实际应用中,许多低效涡流管冷端虽内部某点能测量到最低温值,但由于冷气量太少,外接气管后少量冷气没有冷却效果,而当调节加大冷气流量时,冷气温度有大幅上升,失去应有的制冷效果. 特别要注意的是涡流管内部测量到的最低温值只是评判涡流管性能一个参考指标,不能当作涡流管冷气的实际应用温度,一定要在冷气端接50~100mm管后测的有一定流量冷气的低温度才有实际冷却效果.所以在咨询厂家涡流管性能时一定要搞清楚其承诺最大低温降幅的测量点,测量方式,一定温降时的冷气比及其需要的外部条件.否则很可能被误导而产生错误的理解判断.如何选用涡流制冷管？涡流管看似结构简单,但是其生成原理特别复杂，相互关联的影响因素近二十个,如何制造出高制冷效率的涡流管并不是一件容易的事。
