道路桥梁制图标准
桥梁毕业设计CAD绘图标准

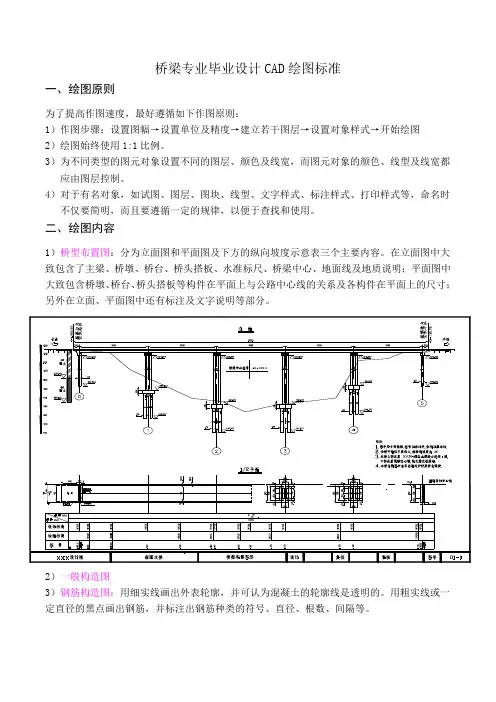

桥梁专业毕业设计CAD绘图标准一、绘图原则为了提高作图速度，最好遵循如下作图原则：1）作图步骤：设置图幅→设置单位及精度→建立若干图层→设置对象样式→开始绘图2）绘图始终使用1:1比例。
3）为不同类型的图元对象设置不同的图层、颜色及线宽，而图元对象的颜色、线型及线宽都应由图层控制。
4）对于有名对象，如试图、图层、图块、线型、文字样式、标注样式、打印样式等，命名时不仅要简明，而且要遵循一定的规律，以便于查找和使用。
二、绘图内容1）桥型布置图：分为立面图和平面图及下方的纵向坡度示意表三个主要内容。
在立面图中大致包含了主梁、桥墩、桥台、桥头搭板、水准标尺、桥梁中心、地面线及地质说明；平面图中大致包含桥墩、桥台、桥头搭板等构件在平面上与公路中心线的关系及各构件在平面上的尺寸；另外在立面、平面图中还有标注及文字说明等部分。
2）一般构造图3）钢筋构造图：用细实线画出外表轮廓，并可认为混凝土的轮廓线是透明的。
用粗实线或一定直径的黑点画出钢筋，并标注出钢筋种类的符号、直径、根数、间隔等。
三、图幅及图框（A3）1.图幅：420×2972.标准图框：380×277图1 幅面四、图层、线形及线宽规定（1）图层的设置原则：①在够用的基础上越少越好；②0层上不要画图，主要用来定义块；③不同的图层一般来说要用不同的颜色；④设置好图层的线型和线宽（2）桥梁专业图形中的图层、线型及线宽规定可按照表1的规定进行设置。
表1 线型规定钢筋图中的图层、线型、颜色、线宽可按下表设置（3）点划线的两端为线，不应是点。
（4）虚线与虚线交接或虚线与其他图线交接时，应是线段交接。
虚线为实线的延长线时，不得与实线连接。
（5）图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字等的清晰。
五、字体——建议用Mtext（多行文字）命令（1）图形中除图标栏外，主要文字均采用字体—宋体，字体样式名采用“ST”,字的宽高比一律采用0.75。
道路工程制图与识图(桥梁部分)
识读桥梁工程图
图11-28为桥墩承台钢筋结构图，请读者自己分析其与桥台承台钢筋 结构图的不同之处。
识读桥梁工程图
三、斜拉桥 斜拉桥是我国近几年发展最快、最多的一种桥梁，它具有外形轻巧、 简洁美观、跨越能力大等特点，如图11-29所示，斜拉桥由主梁、索塔和 形成扇状的拉索组成。
识读桥梁工程图
如图11-30所示，为一座双塔单索面钢筋混凝土斜拉桥总体布置图， 主跨为185 m，两旁边跨各为8件：Ⅰ-温暖或寒冷地区的大气环境与无侵蚀性的水或 土接触的环境；Ⅱ-严寒地区的大气环境、使用除冰盐环境、滨海 环境；Ⅲ-海水环境；Ⅳ-受侵蚀性物质影响的环境。
当受拉区主筋的混凝土保护层厚度大于50 mm时，应在保护层 内设置直径不小于6 mm、间距不大于100 mm的钢筋网。
识读桥梁工程图
• （2）尺寸单位：在路桥工程图中，钢筋直径的尺寸单位采用mm， 其余尺寸单位均采用cm，图中无需注出单位。
• （3）钢筋的编号和根数也可采用简略形式标注，根数注在N字之 前，编号注在N字之后。在钢筋断面图中，编号可标注在对应的方 格内，如图11-22所示。
图11-22 钢筋编号的标注
识读桥梁工程图
图11-6 桥位平面图
识读桥梁工程图
（二）桥位地质断面图 桥位地质断面图是根据水文调查和地质钻 探所得的资料，绘制的河床地质断面图，用以表示桥梁所在位置的地 质水文情况，包括河床断面线、地质分界线，特殊水位线（最高水位、 常水位和最低水位）。如图11-7所示。
地质断面图为了显示地质和河床深度变化情况，特意把地形高度 (标高)的比例较水平方向比例放大 数倍画出。如图11-8所示，地形高 度的比例采用1∶ 200，水平方向比例采用1∶500。
识读桥梁工程图
道路制图标准
当道路分期修建、改建时，应在同一张图纸中示出规划、设计、原有道路横断面，并注明各道路中线之间的位置关系。规划道路中线应采用细双点划线表示。规划红线应采用粗双点划线表示。在设计横断面图上，应注明路侧方向。
横断面设计图，路拱大样图，土方横断面图的绘制内容
1机动车道，非机动车道，人行道，分隔带，绿化带布置及相应宽度，建筑界限，设计道路中心线，规划中心线，设计标高位置等。2分期施工的道路断面，要分别绘制近期横断面及远期横断面。3不同路段的不同横断面，应分别绘制。4特殊横断面及边沟设计，路拱大样图等。
单位
平面布置图、平面总体设计图、平面设计图、纵断面设计图、广场或交叉口设计图、横断面设计图、土方横断面设计图、交通标志标线设计图单位以米记，其他细部设计图单位以厘米记。图纸中的单位，标高以米计；里程以千米或公里计；百米桩以百米计；钢筋直径及钢结构尺寸以毫米计，其余均以厘米计。当不按以上采用时，应在图纸中予以说明。
常用线型及线宽
名 称
线 型
线 宽
用 途
粗实线
b
设计路线、路基边缘线、设计管线、道路纵断面图中道路设计线、横断面图中路面线、路肩线、边坡线、护坡线
中粗虚线
b
比较线
中粗实线
0.75b
横断面图中路面厚度
中粗点划线
0.75b
用地界线
中粗双点划线
0.5b
规划红线
中虚线
0.5b
道路专业制图标准
do
something
本图参考
城市道路施工图设计深度图样05MR101道路工程制图标准GB50162-92
总则
图幅的短边不得加长。长边加长的长度，图幅A0、A2、A4应为150mm的整倍数；图幅A1、A3应为210mm的整倍数。每张图上的图线线宽不宜超过3种。基本线宽(b)应根据图样比例和复杂程度确定。
道路与桥梁基本知识、一般规则与工程图
道路与桥梁基本知识、一 般规则和工程图
➢道路与桥梁CAD的一般规则 绘图前的准备 地形图的绘制 道路路线图 路基、路面及排水防护工程图 路线平面交叉及标志标排设计图
13.12.2020
道路与桥梁基本知识、一
2
般规则和工程图
第一节 道路与桥梁CAD的一般规则
一、图幅及图框
13.12.2020
道路与桥梁基本知识、一
18
般规则和工程图
（7） 球面
标注球面直径或半径时，应在“”或“R ”前面加注符号 “S ”。对标准件，轴或手柄的前端，在不引起误解的情况
下，可以省略符号“s” 。
13.12.2020
道路与桥梁基本知识、一
19
般规则和工程图
2、尺寸标注的一般规则
• 图上所有尺寸数字是物体的实际大小数值，与图的比 例无关。
14
般规则和工程图
C.标注线性尺寸时尺寸线必须与所标注的线段 平行。
（3）尺寸数字
A.一般应注在尺寸线的上方，也可注在尺寸线的中断处。 水平方向字头向上，垂直方向字头向左。
78
78
78
78
错误
正确
13.12.2020
道路与桥梁基本知识、一
15
般规则和工程图
30°
16
10
16
16
B. 线性尺寸数字的方向，一般应按上图所示方向注写，并 尽可能避免在图示30°范围内标注尺寸，无法避免时应引出 标注。
道路与桥梁基本知识、一
6
般规则和工程图
（图8-2c）
13.12.2020
道路与桥梁基本知识、一
7
般规则和工程图
大桥局制图标准
中铁大桥勘测设计院有限公司企业标准QB/BRDI1001-2005制图标准2005-09-28 发布2005-10-08 实施中铁大桥勘测设计院有限公司发布中铁大桥勘测设计院有限公司制图标准前言本标准是在有关国家和行业标准的基础上，结合公司实际编写而成。
本标 准属企业内控标准，是企业机密，严禁复制和外传。
在执行本标准过程中，希望各单位结合实践，认真总结。
如发现需要修改 和补充之处，请及时将意见及相关资料提交公司企业策划部，以供今后修订时参 考。
本标准由公司企业策划部和科研所负责解释。
主管单位：企业策划部 主编单位：科研所、第二设计所 参与标准编写和审核的主要人员有：黄燕庆、高宗余、朱旭初、朱华民、 欧建平、朱志虎、杨灿文、王东晖、张燕飞、方辉兵等。
－1－中铁大桥勘测设计院有限公司制图标准目录1．总 则........................................................................................................................3 2．绘图标准..................................................................................................................4 2.1 图纸幅面.........................................................................................................4 2.2 线型.................................................................................................................6 2.3 字体.................................................................................................................7 2.4 比例.................................................................................................................8 2.5 符号.................................................................................................................8 2.6 尺寸标注....................................................................................................... 11 3．制图规定................................................................................................................13 3.1 图纸编排顺序...............................................................................................13 3.2 总图的一般规定...........................................................................................13 3.3 混凝土及预应力混凝土结构制图的一般规定...........................................14 3.4 钢筋图制图的一般规定...............................................................................15 3.5 钢结构制图的一般规定...............................................................................16－2－中铁大桥勘测设计院有限公司制图标准1．总 则1.1 为了统一公司制图规则，保证制图质量，提高制图效率，做到图面清晰、 简明，符合设计、施工、存档的要求，适应工程建设的需要，特制定本标准。
桥梁CAD制图技术标准
桥梁CAD制图技术规定一．总则第1．1条为了统一桥梁设计图的制图规则，便于各张图纸之间的调用；以及规范设计图面的风格，提高设计图纸质量，特制定本标准。
第1．2条桥梁设计图的制图原则：（1）图纸内容与图名统一。
（2）图面表达规范清楚，文字简洁扼要。
（3）主次分明，先总体后局部，前后统一。
（4）布局匀称，虚实均衡。
第1．3条图注尺寸单位应采用国际单位制。
高程、里程和坐标表示单位采用米制，小数点后保留三位有效数字；钢筋直径、钢丝直径、钢绞线直径和钢结构尺寸尺寸单位采用毫米制，采用整数；其余尺寸单位除工程指定要求外一律采用毫米制。
第1．4条每个DWG文件应只包含一张图纸，文件名称与图名相同。
第1．5条图纸上表示日期为最终出图时间。
第1．6条所有CAD图纸均按1：1绘制并打印，图中一个基本尺寸单位为1mm。
二．图纸规格及分类第2．1条各设计阶段的设计图纸均采用标准A3图纸，除特殊需要可以采用A2图纸。
A3图框长420mm，高297mm。
如有特殊需要，加长图框应按105mm的整数倍加长，最大长度不得超过840mm。
图纸加长需征得负责人的同意。
第2．2条基本图名取用规则及制图比例（1）桥位平面图。
桥长大于200米，采用比例：1：1000；桥长小于等于200米，采用1：500。
（2）桥型总体布置图，桥长大于200米，采用比例：1：1000；桥长小于等于200米大于80米，采用比例：1500；桥长小于80米，采用比例1：200。
（3）基础平面布置图，采用比例：1：500，1：200。
（4）XXX一般构造图，比例：1：200；1：100；1：50。
（5）XXX预应力钢束布置图，比例：1：200；1：100；1：50。
（6）XXX钢筋构造图，比例：1：50；1：25。
（7）XXX安装图：比例：1：50；1：25；1：10；1：5。
第2．3条三．制图形式要求第3．1条图层分类（1）外型轮廓层，层名outline，颜色：red。
道路工程制图规范
《道路工程制图规范》中关于标注的规定
标注内容：包括尺寸、坐 标、高程等
标注要求：清晰、准确、 完整
标注格式：统一、规范
标注样式：符合国家相关 标准
01
道路工程制图实例解析
某道路平面图的绘制实例解析
实例概述：介绍 该道路平面图的 背景、目的和主 要内容
绘制步骤：详细 说明绘制该道路 平面图的过程， 包括数据采集、 地图底图制作、 道路要素绘制等
图例符号的分类：根据不同的要素和用途，图例符号可分为道路、桥梁、隧道等不同类型。
图例符号的表示方法：图例符号的表示方法包括线型、颜色、尺寸等，应符合规范要求。
图例符号的使用范围：图例符号的使用范围应根据工程实际情况而定，一般应覆盖整个 道路工程。 图例符号的更新和维护：图例符号的更新和维护应由专业机构负责，以确保图例符号的 准确性和一致性。
《道路工程制图规范》中关于图纸的基本规定
图纸幅面：根据工程需要选择合适的图纸幅面大小。 图纸比例：图纸上的图形应按照实际物体的大小绘制，称为比例。 字体与符号：图纸上的文字、数字、符号等应清晰、规整，易于辨识。 图线：图纸上的图线应粗细分明，表示出不同的含义。
《道路工程制图规范》中关于图例符号的规定
01
道路工程制图方法与技巧
平面图的绘制方法与技巧
绘制道路中心线、车道线、 人行道线等基本要素
标注道路名称、交叉路口、 交通标志等详细信息
确定比例尺和图幅大小
添加图例、指北针、比例尺 等辅助元素
纵断面图的绘制方法与技巧
确定纵断面线的位置和方向 测量并获取地面高程数据 绘制纵断面图的基本框架
将高程数据标在相应的位置上 调整纵断面图的细节和比例
某道路横断面图的绘制实例解析
道路桥梁制图标准
道路桥梁制图标准
设计图纸图签格式
道路与桥梁技术交底、施工方案图、竣工图等图签格式参见附图1（图中尺寸以mm计）。
一律采用标准A3图框。
2 制图规定
2.1 制图表格规定
在图中的各种表格，不得用电子表格直接粘贴于CAD中，要求在CAD 中直接绘制表格，并对表格的各种字体、字号、表格线及单元格行高等作统一要求：
⑴字体：在表格中的所有字体统一规定为宋体，字的宽高比一律采用
0.7。
⑵字高：
a) 表格名称：3.5mm；
b) 表头：3.0mm；
c) 内容：2.5mm。
⑶表格线宽：
a) 表外框：0.35mm；
b) 表内框：0.20mm。
⑷表格行高：6mm。
对于使用CAD2008的，可以采用EXCEL电子表格进行链接，但格式需满足以上要求。
道路制图标准
遥感技术可以实现道路制图
动态更新
遥感技术可以快速获取地表信息，通过对遥感图像的 处理和分析，可以实现道路制图的动态更新，保持地 图数据的现势性和准确性。
数字制图技术与设备更新
数字制图技术不断提升道路制图精度
数字制图技术利用计算机技术和数字化设备，可以精确地绘制道路的位置、形状和属性等信息，提升 道路制图的精度和效率。
道路制图标准
xx年xx月xx日
目 录
• 道路制图概述 • 道路制图基本要素 • 道路制图技术规范 • 不同比例尺道路制图要求 • 道路制图信息化发展 • 道路制图实例展示与分析
01
道路制图概述
定义与目的
定义
道路制图是指利用图形符号和文字注记，对道路基础设施进 行表示、描述和编制的技术手段。
目的
新技术与新应用道路制图实例展示
利用遥感技术进行道路制图
通过卫星或航空遥感图像可以快速获取地面道路信息，提高制图的效率和精度。
利用GIS技术进行道路数据分析
GIS技术可以用于管理道路数据，包括属性数据和空间数据，从而更好地支持道 路网络分析和决策。
道路制图实例分析与评价
道路制图实例分析
分析道路制图实例的优缺点，包括地图精度、地图元素的表 现形式和地图的实用性等。
应详细描绘道路附属设施，如车道宽度、路灯、交通标志等。
地物要素
应标注地物要素，如植被覆盖、建筑物分布等。
05
道路制图信息化发展
道路制图与地理信息系统关系
道路制图是地理信息系统的核心组成部分
地理信息系统是集成了空间信息、属性信息和拓扑关系信息的数据库系统，道路制图作为描述道路网络和交通 状况的重要手段，是地理信息系统的重要组成部分。
道路工程制图标准
2021/5/27
13
总则
一般规定 桥涵、隧道
附录
二、字体及书写方法
2、字高：文字高度系列为2、2.5、3.5、5、7、10、14、20mm。A3图纸中“立面图”“侧面图” “大样图”等视名称字高设置为5mm。若视图比例不同，其比例可标注在视图图名的右侧，底 部与试图底部平齐，比例字高为3mm。视图名下画双划线，上线为粗实线，距图名底部1mm；下 线为细实线，距上线1mm，线宽以颜色定义。图中工程数量表及其他表格表名称字高为5mm，表 中文字高度为3mm。表名称下部双划线同视图名称双划线附注中“附注”二字为5mm，正文文字 为4mm。
2021/5/27
总则
一般规定 桥涵、隧道
附录
17
三、图层及图线
每张图上线宽一般不超过三种： 即粗实线 0.35mm、0.25mm与细 实线0.18mm。图中除构造图的轮 廓线、钢筋线用粗线外，其他一 律用细线。在 钢筋图中钢筋线 用粗线0.35mm，轮廓线用粗线0. 25mm。
中心线、点划线及折断线应注 意设置比例。
规范中所有黑体字所述内容为设计室规定尺寸，设计室人员必须严格按其执行，有不对之处请指出及时改
正。
2021/5/27
4
2021/5/27
一般规定
5
总则
一般规定 桥涵、隧道
附录
第一节 图幅及图框 1、图幅是指图纸的幅面大小。国家标准对图纸幅面进行了规定，见表2.1.1。
2021/5/27
6
一、图幅及图框 图幅是指图纸的幅面大小。
公路桥梁施工图设计指引
施工图设计指导原则桥梁设计小组二OO八年十月第一章桥涵设计一、设计采用的主要技术指标1、路基宽度参见“路基扩建宽度分布示意图(一)～(二)”，桥梁标准宽度主要为52m 和42m两种，同时结合相应上部结构横向布置图一起使用。
主线桥涵的汽车荷载等级：公路-I级；被交路，高速及一级公路：公路-I级，二级公路以及三、四级公路：公路-II级；四级以下：公路-II级乘以0.75系数采用。
2、地震作用：地震动峰值加速度等于0.05g，相当于基本地震烈度为VI度，特大桥及隧道等大型或重点工程按VII度设防。
二、设计深度1、普通大桥、互通匝道桥及等级路分离式桥（线外桥）设计内容包括：（1）桥位平面图（分离式立交桥应包含被交路平纵数据及图纸）（2）全桥工程数量表（3）桥型布置图（绘出结构分联示意图）（4）梁（或板）平面布置图(含弯斜桥的布置方法示意，直线桥梁无此图)（5）箱梁一般构造图、钢束布置图、钢筋布置图等（非预制结构绘制，预制结构统一绘制通用图）（6）桥台一般构造图及相应钢筋布置图（钢筋图包括肋板、承台、桩基或扩大基础钢筋图；台帽、座板、支座垫石、耳背墙、牛腿、挡块、U台侧墙钢筋图及U台台后排水统一绘制通用图）（7）桥墩一般构造图及钢筋布置图（一般构造图应标示出控制点标高、支座垫石位置及布置大样、地面横向地面线；钢筋图包括墩柱钢筋图、系梁钢筋图、承台钢筋图、桩基或扩大基础钢筋图；墩帽、支座垫石、挡块钢筋图统一绘制通用图）（8）桥台锥坡布置图（9）墩台基础坐标示意图2、特殊大桥及匝道桥，除上述图纸外，应有：（1）特殊结构相关图纸（2）施工工序图（3）对拆除重建桥梁要理顺新旧桥桩基础相对关系，桩基的利用原则。
3、需要拼接的桥梁，在拼接之前，原则上不能切除原桥防撞栏，除上述图纸外，应有：（1）拼接带的相关图纸（2）拼接时间及相关结构计算的计算书，包括整体纵向计算，拼接带横向计算。
4、更详细细节参见《公路工程基本建设项目设计文件编制办法》中施工图设计要求的规定。
桥梁工程市政工程施工图统一制图标准模板文字部分
中冶赛迪2015年标准化课题-课题六：市政工程施工图制图标准模板（桥梁）1.绘图环境设置及线性要求以AutoCAD绘图环境主要控制:1)线型比例因子（LTSCALE,简化命令:lts），比例因子初始设置为“1”；2)线型管理器（LINETYPE，简化命令：lt），在弹出对话框中选取“显示细节按钮”，去掉“缩放时使用图纸空间单位"复选框.2.线宽控制及打印颜色控制1)制图时使用对象线宽控制，便于他人打印文件，线宽系列用0.18mm、0。
25mm、0.4mm，具体规定如下：a.文字、标注文字和相关图元、对称中心线、轮廓构造细实线、轮廓虚线、图案填充网格线均按0.18mm控制，颜色均采用140#色；b.桥位平面图中的道路车行道边线按0.25mm控制，颜色按40#色采用；c.道路红线（红色实线）、轮廓构造粗实线（青色实线）、预应力及普通钢筋实线(红色实线）、剖面符号（青色实线）等线宽均按0.4mm；2)根据市政工程制图特点，图纸以黑白为主，打印样式除8号色使用对象颜色，淡显按50%控制（淡显百分比按不同打印机可适当调整）外,其余均按黑色打印，线型、线宽均使用对象控制。
3.文字样式及字高控制1)图形内文字使用文字样式名称“CISDI”，该样式中的SHX字体采用“simplex.shx”，该大字体采用“hztxt.shx”；2)文字的字高系列采用3.0、4。
0、5.0mm，具体规定如下：a.表格内文字、标注样式中的文字、引出线标注文字的字高采用3。
0mm；b.剖面符号文字、图内辅助说明文字、桥型布置图中方位指向文字的字高采用4。
0mm；c.表头文字、图内图名文字采用5。
0mm字高。
4.标注样式控制标注样式命名为“SD1”，其中“1"表示全局比例为1，若全局比例调整为5，应将标注样式名称相应调整为“SD5”，请按“标注样式管理器（命令简称d）——〉修改标注样式-->调整-—>标注特征比例——>使用全局比例”步骤输入全局比例。
道路施工图组成、制图标准
道路施工图组成、制图标准图纸组成应按封面、扉页、目录、说明、材料总工程量、工程位置平面图、主体工程、次要工程排列。
结合本院设计图纸组成为：1图纸目录（图纸目录不应编入图号）2设计说明（参照市政公用工程设计文件编制深度规定《中华人民共和国建设部》）3工程量汇总表4区域位置图5线路总平面布置图（含立交及线路复杂时用）6（立交）道路线位图（线路简单时5、6合并）7道路平面图8道路纵断面图（辅道、非机动车道、人行道与主线纵断面不同时应单独绘制或在同一纵断面图上绘制）9立交匝道纵断面图10道路标准横断面图（主线不同路段标准横断面、匝道标准横断面）11路拱曲线大样图(沥青混凝土路面结构)12土方横断面图（含土、石方工程量表）13交叉口接缝布置图（水泥混凝土路面）14交叉口竖向设计图（水泥混凝土路面结合分块采用等高线加数字表示）15路面结构图16无障碍设施设计图17接缝构造图（水泥混凝土路面）18混凝土板补强设计图（水泥混凝土路面）19特殊路基设计图（如软基处理工程量较大，宜另编目录，组成完整部分）20挡墙设计图21其它附属设施设计图22道路红线图23交通标志、标线设计图（交通部分）工程量汇总表1 机动车道面积m2（不同类型分别统计，均注明厂拌）沥青混凝土面积（水泥混凝土面积）水泥稳定基层面积2 非机动车道面积m2（不同类型分别统计）沥青混凝土面积（注明厂拌）水泥稳定基层面积3 人行道面积m2（不同类型分别统计）4 立道牙长度m （不同类型分别统计）5 平道牙m （不同类型分别统计）6 钢筋混凝土挡墙混凝土m3钢筋kg (T)7 浆砌片石挡墙m38 排水沟长度m （不同类型分别统计）9 边护防护m2（不同类型分别统计）10 绿化面积m2指不含边坡防护绿化的道路绿化面积。
不含行道树11 土石方工程量m3* 有条件应根据地质报告分别算出土、石方量* 对渔场、沟渠应注意其土方量的计算* 根据地质报告，需进行换填处理的路段的土石方量应单独算出，并单项列表* 路口土方工程量12 波形防撞护栏m13 钢筋混凝土防撞护栏m14 防爬格栅护栏m15 人行栏杆m 不同类型分别统计16 拆迁工程量含道路、房屋、管线等其它设施，分类单项计算17 临时施工措施根据工程所需临时施工措施说明，并附工程量区域位置图内容要求： 1 反映道路设计的全部范围2体现设计道路在区域或局部路网中的位置关系3主要相交道路的路口形式或类型4设计道路名称5图纸范围内主要道路名称6主要行政区域名称7设计道路设计起点和设计终点的里程桩号标注制图要求： 1 现有道路采用细实线绘制，可只绘出道路两侧边线2新设计道路应绘出道路中心线和两侧边线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于下发《道路桥梁制图标准》的通知
经理部所属工程部、第一、二、三、四分部：
为了规范本项目技术图纸资料管理，便于项目施工及竣工图纸的绘制，现对道路桥梁图纸绘制格式进行统一要求，在今后的施工中各项技术交底、施工方案绘图均按制图标准进行绘制。
附件：1、道路桥梁制图标准
2、样例图1～2
二○一○年五月二十一日
附件1：
道路桥梁制图标准
1 设计图纸图签格式
道路与桥梁技术交底、施工方案图、竣工图等图签格式参见附图1（图中尺寸以mm计）。
一律采用标准A3图框。
2 制图规定
2.1 制图表格规定
在图中的各种表格，不得用电子表格直接粘贴于CAD中，要求在CAD 中直接绘制表格，并对表格的各种字体、字号、表格线及单元格行高等作统一要求：
⑴字体：在表格中的所有字体统一规定为“宋体”，字的宽高比一律采用0.7。
⑵字高：
a) 表格名称：3.5mm；
b) 表头：3.0mm；
c) 内容：2.5mm。
⑶表格线宽：
a) 表外框：0.35mm；
b) 表内框：0.20mm。
⑷表格行高：6mm。
对于使用CAD2008的，可以采用EXCEL电子表格进行链接，但格式需满足以上要求。
2.2 字体、字型
⑴字体按其标注位置不同，采用不同的字高，字的高度规定如下：
a) 图签：4.5mm。
b) 图注中的“注”字：3.5mm。
c) 图注中的“内容”：3.0mm。
d) 图名中的“图名”：3.5mm。
e) 图名中的“比例”：2.5mm。
f) 图中的“标注”：2.5mm。
⑵图注中条文行距为6mm。
2.3 线条规格
⑴图框边线（包括图签框线）采用实线，线宽0.7mm。
⑵点钢筋采用“圆环”绘制，环外径0.6mm，内径为0。
⑶每张图的表达主体不一，其表达主体应采用粗实线，线宽0.35mm。
如构造图，其表达主体是结构轮廓，轮廓线应为粗实线；钢筋设计图，其主体为钢筋，钢筋线应为粗实线。
⑷比主体略次一级的线条（如钢筋图中的结构轮廓线等）、表示被遮挡轮廓等的虚线、地质钻孔及里程线等线条，采用中粗实(虚)线，线宽
0.2mm。
⑸标注线、引出线、折断线、地面线、水位线等线条，采用细实线，线宽0.13mm。
表示中心、对称等的点划线，线宽亦采用0.13mm。
地质分界线视情况采用不同的线型，但线宽均采用0.13mm。
⑹阴影线条，采用特细实线，线宽0.09mm。
⑺图名、表名下均应加双线，其中第一根线为粗实线0.35mm宽，第二根线为细实线0.2mm宽，两线间距为0.8mm。
2.4 钢筋大样的表达方式
⑴较简单的直线形钢筋应纳入“钢筋明细表”；较复杂和较特殊的钢筋大样可绘制在该钢筋所在的结构钢筋图的附近。
⑵钢筋应连续编号，在“钢筋明细表”中应分部位集中排列和统计。
同一编号的钢筋如需再细分，可用脚标表示，例如3a,3b,3c等。
2.5 钢筋根数、规格及间距
⑴凡在本张钢筋设计图上出现的钢筋，都应在本张设计图上适当位置标明其根数、规格和间距。
一般可采用引出线的方式表达，例如：。
⑵如同一编号钢筋有几种间距，可直接在钢筋构造图附近位置用尺寸线标注表示，并写明：间隔数×间距；同时，引出线可仅标注规格及编号。
⑶用引出线表示钢筋时，其编号写在圆圈内，圆圈直径为4mm，在钢筋旁边书写钢筋编号时，用代号“N”。
⑷图内不应出现钢筋单位长度重量。
⑸箍筋的弯钩：闭合箍筋弯钩用135°转折；单肢箍筋弯钩，带肋钢筋亦用135°，光圆钢筋用180°。
2.6 关于图层及颜色设置
⑴图框栏、图名（含比例）、表名、表、附注均设置于0层，颜色采用白色。
⑵粗实线（钢筋、无钢筋时的轮廓线）设置于1层，颜色采用红色。
⑶中实线（有钢筋时的轮廓线、表格内框线、地质钻孔及里程线等），设置于2层，颜色采用绿色。
⑷细实线（标注线、引出线、折断线、地面线、水位线等）设置于3层，颜色采用黄色。
⑸点划线设置于4层，颜色采用蓝色。
⑹虚线设置于5层，颜色采用紫色。
⑺阴影线设置于6层，颜色采用青色。
以上图层和颜色设置仅作为参考，绘图时可自行设置，但必须图层清晰便于视图。
2.7 尺寸链总和表示
图纸中凡有连续标注的尺寸链，必须将所有分段尺寸取总和，并在最外侧总和尺寸标注出来。
2.8 出图打印
出图时新建一“全黑”打印样式，将所有颜色设置为黑色进行打印。
对个别专项施工方案图，可采用彩色打印，但需注意颜色选择，打印出来便于视图。
3 其他规定
制图时对各种符号应严格按照国家规范表示。
特别是钢筋符号严格按下表表示。
制图时钢筋字符可采用“易桥工具箱”中钢筋符号图块直接插入。
