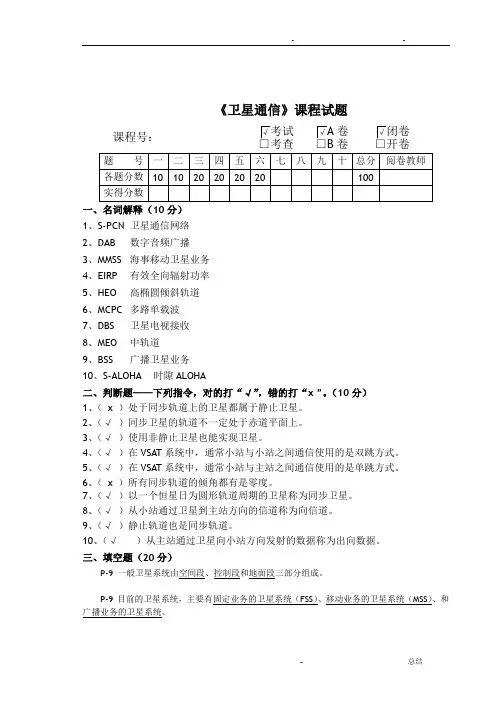

《卫星通信》期末考试A卷(有答案)
《卫星通信》课程试题课程号：试卷卷查卷卷一、名词解释（10分） 1、S-PCN 卫星通信网络 2、DAB数字音频广播3、MMSS 海事移动卫星业务4、EIRP 有效全向辐射功率5、HEO 高椭圆倾斜轨道6、MCPC 多路单载波7、DBS 卫星电视接收8、MEO 中轨道9、BSS广播卫星业务10、S-ALOHA 时隙ALOHA二、判断题——下列指令，对的打“√”，错的打“x ”。
（10分） 1、（ x ）处于同步轨道上的卫星都属于静止卫星。
2、（√ ）同步卫星的轨道不一定处于赤道平面上。
3、（√ ）使用非静止卫星也能实现卫星。
4、（√ ）在VSAT 系统中，通常小站与小站之间通信使用的是双跳方式。
5、（√ ）在VSAT 系统中，通常小站与主站之间通信使用的是单跳方式。
6、（ x ）所有同步轨道的倾角都有是零度。
7、（√ ）以一个恒星日为圆形轨道周期的卫星称为同步卫星。
8、（√ ）从小站通过卫星到主站方向的信道称为向信道。
9、（√ ）静止轨道也是同步轨道。
10、（√ ）从主站通过卫星向小站方向发射的数据称为出向数据。
三、填空题（20分）P-9 一般卫星系统由空间段、控制段和地面段三部分组成。
P-9 目前的卫星系统，主要有固定业务的卫星系统（FSS ）、移动业务的卫星系统（MSS ）、和广播业务的卫星系统。
P-43 ·阿伦辐射带是由高能质子和电子组成的辐射带，有强电磁辐射，高能粒子穿透会使卫星的寿命大大降低。
其层辐射带的高度为1500~5000Km，高度为3700 Km时，浓度最大；外层辐射带的高度为12000~19000，高度为18500 Km时，浓度最大。
P-114 用于卫星跟踪的自动跟踪系统主要有三种，即：步进跟踪系统、单脉冲跟踪系统和智能跟踪系统。
P-159 P-159 VSAT网络的小站天线直径最小的为0.55m左右。
由于要考虑邻近卫星系统干扰，使天线的尺寸受到限制。
用在VSAT网络中的主要结构有：星形结构、广播网络、网状或总节点(总线连接)连接。
卫星通信技术考试试卷及答案
卫星通信技术考试试卷及答案第一部分：选择题（共10题，每题2分，共20分）1. 卫星通信系统主要包括哪几个组成部分？- A. 卫星、地面站、用户终端- B. 卫星、飞机、火箭- C. 卫星、服务器、路由器- D. 卫星、电视、手机2. 卫星定轨的主要参数有哪些？- A. 卫星重量、速度、高度- B. 卫星颜色、外形、功能- C. 卫星材料、尺寸、温度- D. 卫星品牌、型号、价格3. 下列哪种波段不适合用于卫星通信？- A. VHF- B. UHF- C. SHF- D. UHF4. 卫星通信系统的优点是什么？- A. 容量大，覆盖广- B. 速度快，传输距离远- C. 成本低，安全可靠- D. 使用方便，技术简单5. 常见的卫星通信应用有哪些？- A. 电视广播、电话通信- B. 互联网、电影- C. 游戏、音乐- D. 书籍、邮件6. 卫星通信中的地面站是指什么？- A. 用于发射和接收信号的设备- B. 卫星的地理位置- C. 卫星的轨道参数- D. 卫星的外形尺寸7. 卫星通信系统中的天线有什么作用？- A. 负责发射信号- B. 负责接收信号- C. 负责调节信号的方向和波束- D. 负责存储和处理信号8. 卫星通信中的链路是指什么？- A. 卫星之间的通信连接- B. 地面站与卫星之间的通信连接- C. 用户终端与地面站之间的通信连接- D. 用户终端之间的通信连接9. 下列哪种技术不属于卫星通信系统中的调制解调技术？- A. AM- B. FM- C. PM- D. PCM10. 卫星通信系统中的多址技术是用来做什么的？- A. 提高频带利用率- B. 提高信号传输速度- C. 提高系统容量- D. 提高系统安全性第二部分：简答题（共3题，每题10分，共30分）1. 简述卫星通信的工作原理。
2. 什么是卫星频率波束，它有什么作用？3. 简要概述卫星通信技术的发展历程。
第三部分：应用题（共2题，每题25分，共50分）1. 某卫星通信系统的卫星高度为公里，用户终端之间的通信距离为公里，求信号传输的地面距离。
《卫星通信》试题知识讲解
《卫星通信》试题《卫星通信》试题（说明：学生答题时，除客观题直接填在试卷上外，主观题统一答在所附白纸上。
）一、名词解释（10分）1、MSS 移动卫星业务2、DTH 卫星直播（到家庭）3、LEO 低轨道4、GEO 静止轨道5、FSS 固定卫星业务6、LMSS 陆地移动卫星业务7、DBS 卫星电视接收8、SCPC 单路单载波（Single Channel Per Carrier）9、AMSS 空中移动卫星业务10、VSAT 甚小口（孔）径终端 (甚小天线口径终端地球站)，二、判断题——下列指令，对的打“√”，错的打“x ”。
（10分）1、（x ）必须使用静止卫星才能实现卫星通信。
2、（x ）所有同步轨道都是静止轨道。
3、（x ）处于赤道平面轨道上的卫星都属于静止卫星。
4、（x ）以一个恒星日为圆形轨道周期的卫星称为静止卫星。
5、（x ）在VSAT系统中，通常小站与小站之间通信使用的是单跳方式。
6、（x ）在VSAT系统中，通常小站与主站之间通信使用的是双跳方式。
7、（√）从主站通过卫星向小站方向发射的数据称为外向数据。
8、（√）从小站通过卫星到主站方向的信道称为入向信道。
9、（√）静止卫星的轨道必然处于赤道平面上。
10、（√）静止轨道的倾角是零度。
三、填空题（20分）P-9 上行链路指的是从发送地球站到卫星，下行链路指的是从卫星到接收地球站，而星间链路则是指从一颗卫星到另外一颗卫星之间的链路。
P-21 卫星通信中采用的多址联接方式通常有五种即：频分多址（FDMA）、时分多址（TDMA）、码分多址（CDMA）、随机多址（RA/TDMA）、空分多址（SDMA）。
P-108 按照馈源的装置不同，轴对称天线可能有多种结构，但最广泛采用的三种结构是：喇叭抛物面天线（或称主焦点馈源天线）；卡塞格伦天线；极轴天线。
P-161 目前在VSAT的网状系统中，通常使用四种类型的传输技术，即：DAMA/SCPC、TDM/SCPC、TDMA和CDMA。
卫星通信导论习题答案
第1章题解① T= V= s ② T= V= s ③ T= V= s ④ T= V= s ⑤ T= V= s① 84231km ，281ms ② 160ms ③ 37500km第2章题解（1）, (2) , (3) , (4) ,d=37911km 03.39=α f L =G/T=K馈线输入端 105.0105.0010110LNA A T T T T +⎪⎭⎫ ⎝⎛-+==171°KLNA 输入端 LNA AT T T T +⎪⎪⎭⎫⎝⎛-+=105.00105.0101110=153°K 3×2110-W/Hz217°KEIRP=48dBW G/T=K(1) ； ； (2)4.8 m(K T 2900=)噪声系数的噪声温度为0T = (K T 2900=) 噪声系数的噪声温度为0T = (K T 2900=)++100+3=179K噪声温度为 =++⎥⎦⎤⎢⎣⎡-+41.01.010500010029010111050EIRP=47dBW(1) 03981.001585.01011014.18.1+=+=CNC/N=(2) 002328.0003981.0006309.01011014.22.2=-=-=CN于是，所需的上行C/N=(1) 链路损耗 L=+20lg37500+= (2)卫星转发器输入功率 C=20++26= – 卫星转发器输出功率 C=110–==11W (3) N= –+10lg500+10lg36M= – (4) C/N=(1) 卫星转发器发射的每路功率为 –14dBW/路=路(2) 地球站接收载波功率C= ––206+30+40= –150Dbw地球站输入端噪声功率N= –+10lg150+10lg50K= –载噪比C/N=(3)余量=–=(1) 链路损耗L=+20lg38500+=(2) 接收天线增益G=202459.05.0⎪⎭⎫⎝⎛π=接收载波功率C=10lg200+34–3+––1= –(3) 噪声功率N= –+10lg110+10lg20M= –(4) C/N=余量(5) 强降雨时接收载波功率C= ––2= –噪声功率N= –+10lg260+10lg20M= –载噪比C/N=余量dB(1) 链路损耗L=+20lg37500++2=(2)噪声功率N= –+10lg500+10lg36M= –(3) 转发器输入载波功率C=10lg100+54+26–= –载噪比C/N=(4) 卫星发射功率110–=或链路传输损耗L=+20lg2000+=地球站接收载波功率C=+(18–3)+1–= –地球站噪声功率N= –+10lg260+10lg20K= –载噪比C/N=第3章题解由图3-3得输入回退6dB ；由图3-4得输出回退3dB 。
卫星通信导论习题答案解析
卫星通信导论习题答案解析Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】第1章题解① T= V= s② T= V= s③ T= V= s④ T= V= s⑤ T= V= s① 84231km，281ms② 160ms③37500km第2章题解（1）,(2) ,(3) ,(4) ,d=37911kmα=393.L=fG/T=K馈线输入端 105.0105.0010110LNAA T T T T +⎪⎭⎫ ⎝⎛-+= =171°KLNA 输入端 LNA AT T T T +⎪⎪⎭⎫ ⎝⎛-+=105.00105.0101110=153°K3×2110-W/Hz 217°KEIRP=48dBW G/T=K(1) ； ； (2)4.8 m(K T 2900=)噪声系数的噪声温度为0T = (K T 2900=) 噪声系数的噪声温度为0T = (K T 2900=)++100+3=179K噪声温度为=++⎥⎦⎤⎢⎣⎡-+41.01.010500010029010111050EIRP=47dBW(1) 03981.001585.01011014.18.1+=+=C NC/N=(2) 002328.0003981.0006309.01011014.22.2=-=-=C N 于是，所需的上行C/N=(1) 链路损耗 L=+20lg37500+= (2)卫星转发器输入功率 C=20++26= – 卫星转发器输出功率 C=110–==11W (3) N= –+10lg500+10lg36M= – (4) C/N=(1) 卫星转发器发射的每路功率为 –14dBW/路=路 (2) 地球站接收载波功率 C= ––206+30+40= –150Dbw 地球站输入端噪声功率 N= –+10lg150+10lg50K= – 载噪比 C/N= (3)余量=–=(1) 链路损耗L=+20lg38500+=(2) 接收天线增益G=202459.05.0⎪⎭⎫⎝⎛π=接收载波功率 C=10lg200+34–3+––1= –(3) 噪声功率 N= –+10lg110+10lg20M= –(4) C/N=余量(5) 强降雨时接收载波功率 C= ––2= –噪声功率 N= –+10lg260+10lg20M= –载噪比 C/N=余量 dB(1) 链路损耗 L=+20lg37500++2=(2)噪声功率 N= –+10lg500+10lg36M= –(3) 转发器输入载波功率 C=10lg100+54+26–= –载噪比 C/N=(4) 卫星发射功率 110–=或链路传输损耗 L=+20lg2000+=地球站接收载波功率 C=+(18–3)+1–= –地球站噪声功率 N= –+10lg260+10lg20K= –载噪比 C/N=第3章题解由图3-3得输入回退6dB；由图3-4得输出回退3dB。
卫星通信试题0952[1]
![卫星通信试题0952[1]](https://img.taocdn.com/s3/m/573c72c5b7360b4c2f3f64a6.png)
卫星通信试题一、（基础部分）1. 在卫星通信系统中，通信卫星的作用是（中继转发信号）。
2．静止轨道卫星距离地球表面（36,000公里左右）3．位于静止轨道上的通信卫星（相对于地球并不静止，会在轨道上几公里至几十公里的范围内漂移）4．属于Ku波段的频率范围是（. 12.5-15GHz）5．GPS系统使用的1200MHz/1500MHz左右的微波信号属于（ A L波段）。
6. 在卫星通信的多址联接中，采用不同工作频带来区分不同地球站的方式称为（A FDMA）。
7. 在卫星通信的多址联接中，采用不同的工作时隙来区分不同地球站的方式称为（TDMA）。
8. 利用公安卫星通信网召开电视电话会议时，采用的信道分配方式是（按需分配频段）。
9. 在公安卫星通信地球站使用的VSAT设备中，简称为TES的设备是（电话地球站）10. 在公安卫星通信地球站使用的VSAT设备中，简称为PES的设备是（个人地球站）11．在公安卫星通信系统中，被称为QD的设备是（单话音站）12．在公安卫星通信系统中，被称为HES的设备是（单话音站）(专业部分)13．由地球站发射给通信卫星的信号常被称为（上行信号）14．由通信卫星转发给地球站的信号常被称为（下行信号）15．VSAT指的是（甚小口径卫星地球站）16．在制作IFL电缆时，必须在电缆接头上使用热缩套管的主要原因是（防止雨水渗入接头，以免影响接头连接的可靠性和使用寿命）17. 对于地球站发射系统而言，其发射频带宽度一般要求在（500MHz以上）18. 衡量地球站发射信号能力的参数是（EIRP）19. 衡量地球站接收信号能力的参数是（G/T值）20．对Ku波段卫星通信的可靠性影响最大的气候现象是（夏季长时间的瓢泼大雨）21．在以下波段中，大气衰耗最小的是（L波段）22. 通信卫星上的转发器实际上是一套（宽带收发信机）23．在通信卫星的转发器中使用双工器的原因是（为了实现收发共用一付天线时的信号分离）24．SCPC的含义是（单路单载波）25．公安卫星通信网的中心站设在（公安部）26．DAMA的含义是（按需分配，多址接入）27．LNA指的是（按需分配，多址接入）二、多选题（共28题）1. 利用通信卫星可以传输的信息有（电话、电话、图像、数据）2. 与地面微波中继、陆地移动通信相比，卫星通信的主要特点有（覆盖范围大、通信链路稳定，抗自然灾害能力强、通信费用与距离无关、能同时实现多个相距遥远的地球站之间的通信联接）3. 卫星通信系统主要由（通信卫星、地球站）组成。
《卫星通信》期末考试A卷有答案.doc
《卫星通信》课程试题课程号：试卷卷查卷卷一、名词解释（10分） 1、S-PCN 卫星通信网络 2、DAB 数字音频广播 3、MMSS 海事移动卫星业务 4、EIRP 有效全向辐射功率 5、HEO 高椭圆倾斜轨道 6、MCPC 多路单载波 7、DBS 卫星电视接收 8、MEO 中轨道9、BSS广播卫星业务10、S-ALOHA 时隙ALOHA二、判断题——下列指令，对的打“√”，错的打“x ”。
（10分）1、（ x ）处于同步轨道上的卫星都属于静止卫星。
2、（√ ）同步卫星的轨道不一定处于赤道平面上。
3、（√ ）使用非静止卫星也能实现卫星。
4、（√ ）在VSAT 系统中，通常小站与小站之间通信使用的是双跳方式。
5、（√ ）在VSAT 系统中，通常小站与主站之间通信使用的是单跳方式。
6、（ x ）所有同步轨道的倾角都有是零度。
7、（√ ）以一个恒星日为圆形轨道周期的卫星称为同步卫星。
8、（√ ）从小站通过卫星到主站方向的信道称为内向信道。
9、（√ ）静止轨道也是同步轨道。
10、（√ ）从主站通过卫星向小站方向发射的数据称为出向数据。
三、填空题（20分）P-9 一般卫星系统由空间段、控制段和地面段三部分组成。
P-9 目前的卫星系统，主要有固定业务的卫星系统（FSS ）、移动业务的卫星系统（MSS ）、和广播业务的卫星系统。
P-43 范·阿伦辐射带是由高能质子和电子组成的辐射带，有强电磁辐射，高能粒子穿透会使卫星的寿命大大降低。
其内层辐射带的高度为1500~5000Km ，高度为3700 Km 时，浓度最大；外层辐射带的高度为12000~19000，高度为18500 Km 时，浓度最大。
P-114 用于卫星跟踪的自动跟踪系统主要有三种，即：步进跟踪系统、单脉冲跟踪系统和智能跟踪系统。
P-159 P-159 VSAT 网络的小站天线直径最小的为0.55m 左右。
由于要考虑邻近卫星系统干扰，使天线的尺寸受到限制。
卫星通信A卷答案
试卷A 答案一、 选择题1、C2、C3、C4、B5、B6、A7、D8、A9、C 10、D二、填空题1、电波传播衰减及其它衰减要小 天线接收的外界噪声要小2、直接从信号中提取载波 在报头内发出若干前置比特的载波基准，然后在接 收端加以恢复3、由各小站向主站发送数据 随机突发4、波形编码、参量编码、混合编码5、数字内插话音技术（DSI ）、回波控制、语音编码6、每载波单路（SCPC ）、 每载波多路(MCPC )7、前向差错控制方式（FEC ）、检错重发技术（ARQ ）、纠错和检错重发的混合方式（FEC 和ARQ 的混合方式）8、预分配方式 按需分配方式9、频分复用、调频（FDM/FM ）方式，每载波单路/调频（SCPC/FM ）方式 10、天线分系统 通信分系统 遥测指令分系统 控制分系统 电源分系统三、简答题1、卫星通信是指利用人造地球卫星作为中继站转发无线电波，在两个或多个地球站之间进行的通信。
特点：1、通信距离远，且费用与通信距离无关。
2、覆盖面积大，可进行多址通信。
3、通信频带宽、传输容量大。
4、机动灵活。
5、通信线路稳定可靠，传输质量高。
2、解： 2 3 2 2 1 3 2 3 2 2 3i y =，循环码 I I Ii i b b 11 10 11 11 01 10 11 10 11 11 10=3、卫星通信网的多址协议是指大量分散的远端小站通过共享卫星信道，进行可靠的多址通信的规则。
确定多址协议时应考虑的原则主要有：（1）具有较高的卫星信道共享效率，即吞吐量要高； （2）有较短的延迟，其中包括平均延迟和峰值延迟； （3）在信道出现拥塞的情况下，具有稳定性； （4）应有能承受信道误码和设备故障的能力； （5）建立和恢复时间短；（6）易于组网，且设备造价低。
4、（1）不存在与地面微波通信线路的相互干扰；（2）由于功率允许的通量密度较高，天线尺寸便可以进一步减小。
如果天线尺寸相同，Ku波段的天线增益可增大6~10dB；（3）可以传输更高的数据速率。
卫星通信习题答案(1)
1.2答：利用第一页的公式1-1，1-2T=1.65866×10-4×(Re+h)3/2 (单位：min)V=/.()+12631348Re h(单位：km/s)地球半径Re=6378km ，h 为轨道高度。
① T= 100.45min V= 7.4623km/s ② T= 114.08min V= 7.1523km/s ③ T= 358.98min V= 4.8809km/s ④ T= 718.70min V= 3.8726km/s ⑤ T= 1436.1min V= 3.0747km/s2.4参考P26例2随着卫星运动，观察点的仰角经历了从最小仰角增大到最大值90度，再减少到最小仰角的过程。
该过程卫星能够提供连续的服务。
设此期间卫星运动扫过的地心角为2max α最大地心角为：max6378.137arccos[cos10]1018.667806378.137α=⨯-=+卫星的在轨运动角速度为：2/0.rad/s /001040.0597s s T sωπ=====所以连续服务时间为：max T 2/625.1210.42min coun s s αω===3.1解：利用34页公式3-8L f (dB) = 92.44 + 20lgd + 20lgf,d 为距离，单位为km ，f 为频率，单位为GHz （1）188.23dB, 187.67dB (2) 200.00dB, 195.97dB (3) 207.20dB, 205.59dB (4) 213.98dB, 209.73Db3.4答案：利用40页公式3-17计算天线增益G 。
接收天线面积A =225))22((D ππ=, [G]=2410A lg ηλπ⎛⎫⎪⎝⎭，/c f λ= 接收系统噪声温度T=100 K + 120 K所以[G/T]=[G]-[T]=2254()0.55210*lg -10lg(100+120)()c fππ= ?dB3.7答案： EIRP=P t (dB)+G(dB)=10lg20+35=48dBWG/T= G(dB)-T(dB)=25-10lgT=2.4dB/K3.11答案：参考45页例2对于馈线，损耗为L ，由10lgL=1, 得L=100.1，其噪声系数F 等于损耗L ； 对于低噪声放大器LNA,增益为G , 由10lgG=40, 得G=104，根据P44公式3-25，馈线的等效噪声温度为T line =(L-1)T 0, (已知T 0=290) LNA 折算到系统输入端的等效噪声温度（经历了有损耗的馈线）为T LNA =L*100， 混频器折算到系统输入端的等效噪声温度（经历了有损耗的馈线和有增益的LNA ）为T 混=L*5000/G ，系统噪声温度为T=T ant + T line + T LNA + T 混=0.10.10.14500050+10129010*10010*=10⎡⎤-++⎣⎦？4.4答案：（1）（2）参考教材（3）一帧内：1个参考突发，8个业务突发一帧内开销比特： 560（参考突发）+9⨯120（9个保护时隙）+8⨯560（8个报头）= 6120 bit效率=（40800−6120）/40800=0.85；（4）承载的信息速率:（40800−6120）/0.002=17.34Mb/s 承载的信道数:17340/64=270.95.12答案： 一帧比特数:200+8⨯100=1000以1Kb/s 速率传送一帧(即100个传感器一轮采样数据)的时间为1s 。
卫星通信考试题
卫星通信考试题一、填空题1.卫星通信是利用人造地球卫星作为（中继站）来转发无线电波而进行的两个或多个地球站之间的通信。
2.同步卫星通信是指在地球赤道上空约（36000）km的太空中围绕地球的圆形轨道上运行的通信卫星。
3.国际卫星通信已由以模拟频分方式为主，转向以（数字时分）方式为主。
4.卫星通信网是由一个或数个通信卫星和指向卫星的若干个（地球站）组成的通信网。
5.卫星的温控方式有两种，即（有源控制）和无源控制。
6.地球站天线设备由主反射面、副反射面、馈源及跟踪伺服系统组成，一般采用修正型（卡塞格伦）天线。
7.频分多路复用是多个话音通道在基带频率上按频率顺序排列合并成一个（宽带信号）的过程。
8.时分多路复用是多个话音PCM信道在时间域内顺序排列合并成一个单一（数据流）的过程。
9.通信卫星是作为无线电通信（中继站）的人造地球卫星。
10.卫星通信地球站是指在地球的陆上、水上、空中设置的能通过通信卫星传输信息的（微波站），简称地球站。
11.VSAT网根据其网结构可分为星状网、网状网以及（星网混合网）。
二、单项选择题1.地面上用微波接力通信系统进行的通信，因系视距传播，平均每（B）km假设参考电路要经过每跨距约为46km的54次接力转接。
A、1500B、2500C、3500D、45002.国内卫星通信一般的TDMA方式为（A）60Mbit/s以下速率。
A、60B、120C、180D、2003.卫星地球站通过赤道上空约36000km的通信卫星的转发进行通信，视地球站纬度高低，其一跳的单程空间距离为72000～（A）km。
A、80000B、82000C、90000D、920004.常用的固定卫星以C频段的居多，C频段为上行6GHz、下行（A）GHz。
A、4B、6C、8D、105.Ku频段卫星为上行（B）GHz，下行11GHz/12GHz。
A、10B、14D、18D、226.卫星移动通信业务使用（A）频段。
A、LB、SC、CD、Ku7.通信系统包括通信转发器和（C）。
卫星通信课后习题
卫星通信课后习题第一章绪论1、卫星通信有哪些特点？解：卫星通信的特点：（1）通信距离远，且费用与距离无关；（2）覆盖面积大，可进行多址通信；（3）通信频带宽，传送容量大；（4）机动灵活；（5）通信线路稳定、可靠。
2、卫星通信系统由那些部分组成？各部分的作用是什么？解：卫星通信系统由以下部分组成：A、卫星：接收地面传来的信号，进行处理后再发回地面，并对地面发来的指令进行姿态调整等操作；B、地球站：用户终端通过它们接入卫星线路；C、跟踪遥测及指令系统：对卫星进行跟踪测量并对卫星在轨道上的位置和姿态进行监视和控制；D、监控管理系统：对卫星的通信性能及参数进行通信业务开通前和开通后的监测与管理。
3、卫星地球站的收发系统与地面微波中继站的收发系统相比，它有哪些不同？为什么？4、试计算地球站与卫星间的电波传播路径时延（传播距离d按4×104km计算）等于多少？解：来回的传播时延＝2×4×107/3×108＝0.8/3＝0.27秒第二章调制技术1、试解释QPSK和SQPSK系统的不同点。
与QPSK系统的差分编译码器相比，SQPSK调制器的差分编译码器是简单了还是复杂了？哪个系统的包络波动较大？解：QPSK的I、Q支路在时间上是对齐的，即同时发生跳变。
而SQPSK的I、Q支路在时间上错开了半个码元，即不会同时发生跳变。
因此，QPSK中最大的相位跳变为180°，而SQPSK中最大的相位跳变为90°，因此QPSK包络的起伏更大。
同样，因为SQPSK能从时间上区分I、Q支路，因此I、Q可以分别进行二进制的差分编码，因而与QPSK的四进制差分编码相比，SQPSK的差分编码更为简单。
2、如果P e要求为10-4，试问一个f b＝45Mbps速率的DQPSK 调制解调器的C/N要求是多少？假定接收机的噪声带宽为30MHz。
解：0001.010P 4eDQPSK ===-n E erfcb2.750=n E b 则，7.56252.752＝=n E bdBBn E b b 5.1034275.11lg 10NC lg10]NC [34275.1130455625.7f N C0====?=??=3、解释QPSK 、SQPSK 和MSK 中相位过渡的不同。
《卫星通信》期末考试A卷(有答案)
《卫星通信》课程试题课程号：试卷卷查卷卷一、名词解释(10分) 1、S —PCN卫星通信网络2、DAB 数字音频广播3、MMSS 海事移动卫星业务4、EIRP 有效全向辐射功率5、HEO 高椭圆倾斜轨道6、MCPC 多路单载波7、DBS 卫星电视接收8、MEO 中轨道9、BSS广播卫星业务10、S-ALOHA 时隙ALOHA二、判断题-—下列指令，对的打“√”，错的打“x ”。
（10分)1、（ x ）处于同步轨道上的卫星都属于静止卫星。
2、(√ ）同步卫星的轨道不一定处于赤道平面上.3、（√ ）使用非静止卫星也能实现卫星.4、（√ ）在VSAT 系统中，通常小站与小站之间通信使用的是双跳方式.5、（√ ）在VSAT 系统中，通常小站与主站之间通信使用的是单跳方式.6、( x )所有同步轨道的倾角都有是零度。
7、（√ )以一个恒星日为圆形轨道周期的卫星称为同步卫星。
8、（√ ）从小站通过卫星到主站方向的信道称为内向信道。
9、（√ ）静止轨道也是同步轨道。
10、（√ )从主站通过卫星向小站方向发射的数据称为出向数据。
三、填空题（20分）P-9 一般卫星系统由空间段、控制段和地面段三部分组成。
P-9 目前的卫星系统,主要有固定业务的卫星系统(FSS ）、移动业务的卫星系统(MSS)、和广播业务的卫星系统。
P-43 范·阿伦辐射带是由高能质子和电子组成的辐射带,有强电磁辐射,高能粒子穿透会使卫星的寿命大大降低。
其内层辐射带的高度为1500～5000Km,高度为3700 Km时,浓度最大；外层辐射带的高度为12000～19000，高度为18500 Km时,浓度最大。
P-114 用于卫星跟踪的自动跟踪系统主要有三种，即：步进跟踪系统、单脉冲跟踪系统和智能跟踪系统。
P-159 P-159 VSAT网络的小站天线直径最小的为0.55m左右。
由于要考虑邻近卫星系统干扰，使天线的尺寸受到限制。
用在VSAT网络中的主要结构有：星形结构、广播网络、网状或总节点(总线连接）连接。
《卫星通信》期末考试A卷(有答案)
《卫星通信》课程试题课程号：试卷卷查卷卷一、名词解释（10分）1、S —PCN卫星通信网络2、DAB 数字音频广播3、MMSS 海事移动卫星业务4、EIRP 有效全向辐射功率5、HEO 高椭圆倾斜轨道6、MCPC 多路单载波7、DBS 卫星电视接收8、MEO 中轨道9、BSS广播卫星业务10、S —ALOHA 时隙ALOHA二、判断题——下列指令，对的打“√”，错的打“x ”.（10分）1、（ x )处于同步轨道上的卫星都属于静止卫星。
2、(√ ）同步卫星的轨道不一定处于赤道平面上。
3、（√ )使用非静止卫星也能实现卫星。
4、（√ ）在VSAT 系统中，通常小站与小站之间通信使用的是双跳方式。
5、（√ ）在VSAT 系统中,通常小站与主站之间通信使用的是单跳方式。
6、（ x ）所有同步轨道的倾角都有是零度.7、（√ ）以一个恒星日为圆形轨道周期的卫星称为同步卫星。
8、（√ ）从小站通过卫星到主站方向的信道称为内向信道。
9、（√ ）静止轨道也是同步轨道。
10、（√ ）从主站通过卫星向小站方向发射的数据称为出向数据。
三、填空题（20分）P —9 一般卫星系统由空间段、控制段和地面段三部分组成.P —9 目前的卫星系统，主要有固定业务的卫星系统（FSS ）、移动业务的卫星系统（MSS ）、和广播业务的卫星系统。
P-43范·阿伦辐射带是由高能质子和电子组成的辐射带,有强电磁辐射，高能粒子穿透会使卫星的寿命大大降低。
其内层辐射带的高度为1500～5000Km，高度为3700 Km时，浓度最大；外层辐射带的高度为12000~19000,高度为18500 Km时，浓度最大。
P-114 用于卫星跟踪的自动跟踪系统主要有三种，即：步进跟踪系统、单脉冲跟踪系统和智能跟踪系统。
P-159 P-159 VSAT网络的小站天线直径最小的为0。
55m左右.由于要考虑邻近卫星系统干扰，使天线的尺寸受到限制。
用在VSAT网络中的主要结构有：星形结构、广播网络、网状或总节点(总线连接）连接。
《卫星通信》期末考试A卷(有答案)
《卫星通信》课程试题课程号：试卷卷查卷卷一、名词解释(10分） 1、S-PCN 卫星通信网络 2、DAB 数字音频广播 3、MMSS 海事移动卫星业务 4、EIRP 有效全向辐射功率 5、HEO 高椭圆倾斜轨道 6、MCPC 多路单载波 7、DBS 卫星电视接收 8、MEO 中轨道9、BSS广播卫星业务10、S-ALOHA 时隙ALOHA二、判断题—-下列指令，对的打“√”，错的打“x ”。
(10分)1、（ x )处于同步轨道上的卫星都属于静止卫星。
2、（√ ）同步卫星的轨道不一定处于赤道平面上。
3、(√ )使用非静止卫星也能实现卫星。
4、（√ ）在VSAT 系统中，通常小站与小站之间通信使用的是双跳方式。
5、（√ )在VSAT 系统中，通常小站与主站之间通信使用的是单跳方式。
6、（ x ）所有同步轨道的倾角都有是零度。
7、（√ )以一个恒星日为圆形轨道周期的卫星称为同步卫星.8、（√ ）从小站通过卫星到主站方向的信道称为内向信道.9、(√ ）静止轨道也是同步轨道。
10、（√ ）从主站通过卫星向小站方向发射的数据称为出向数据。
三、填空题（20分）P-9 一般卫星系统由空间段、控制段和地面段三部分组成.P —9 目前的卫星系统，主要有固定业务的卫星系统(FSS ）、移动业务的卫星系统（MSS)、和广播业务的卫星系统。
P-43 范·阿伦辐射带是由高能质子和电子组成的辐射带，有强电磁辐射,高能粒子穿透会使卫星的寿命大大降低。
其内层辐射带的高度为1500~5000Km，高度为3700 Km时，浓度最大；外层辐射带的高度为12000～19000，高度为18500 Km时,浓度最大。
P-114 用于卫星跟踪的自动跟踪系统主要有三种,即：步进跟踪系统、单脉冲跟踪系统和智能跟踪系统。
P—159 P—159 VSAT网络的小站天线直径最小的为0.55m左右。
由于要考虑邻近卫星系统干扰，使天线的尺寸受到限制。
《卫星通信》期末考试A卷(有答案)
《卫星通信》课程试题课程号:试卷卷查卷卷一、名词解释（10分)1、S —PCN卫星通信网络2、DAB 数字音频广播3、MMSS 海事移动卫星业务4、EIRP 有效全向辐射功率5、HEO 高椭圆倾斜轨道6、MCPC 多路单载波7、DBS 卫星电视接收8、MEO 中轨道9、BSS广播卫星业务10、S —ALOHA 时隙ALOHA二、判断题-—下列指令，对的打“√”,错的打“x ”。
（10分）1、（ x )处于同步轨道上的卫星都属于静止卫星。
2、(√ )同步卫星的轨道不一定处于赤道平面上。
3、(√ ）使用非静止卫星也能实现卫星.4、（√ ）在VSAT 系统中,通常小站与小站之间通信使用的是双跳方式.5、（√ ）在VSAT 系统中，通常小站与主站之间通信使用的是单跳方式。
6、（ x ）所有同步轨道的倾角都有是零度.7、（√ ）以一个恒星日为圆形轨道周期的卫星称为同步卫星。
8、（√ ）从小站通过卫星到主站方向的信道称为内向信道。
9、（√ ）静止轨道也是同步轨道。
10、（√ ）从主站通过卫星向小站方向发射的数据称为出向数据. 三、填空题（20分)P-9 一般卫星系统由空间段、控制段和地面段三部分组成。
P-9 目前的卫星系统，主要有固定业务的卫星系统（FSS)、移动业务的卫星系统（MSS)、和广播业务的卫星系统。
P—43 范·阿伦辐射带是由高能质子和电子组成的辐射带，有强电磁辐射,高能粒子穿透会使卫星的寿命大大降低。
其内层辐射带的高度为1500～5000Km，高度为3700 Km时,浓度最大；外层辐射带的高度为12000～19000，高度为18500 Km时，浓度最大。
P—114 用于卫星跟踪的自动跟踪系统主要有三种，即：步进跟踪系统、单脉冲跟踪系统和智能跟踪系统。
P-159 P-159 VSAT网络的小站天线直径最小的为0.55m左右。
由于要考虑邻近卫星系统干扰，使天线的尺寸受到限制.用在VSAT网络中的主要结构有：星形结构、广播网络、网状或总节点(总线连接)连接。
卫星通信答案
卫星通信部分习题解答第一章1.4 解：没有可能，因为静止轨道卫星需在赤道上方，才能基本相对静止，而上海不位于赤道上。
第二章2.3解：静止卫星距地面距离为35786Km ，故往返时延：T=35768000*2/300000000=0.2379s第三章3.2解：1) 全向辐射功率EIRP 表示了发送功率和天线增益的联合效果具体是发射级功率乘发射天线增益：t t EIR P = P G2) 5t t EIR P = P G = 10lg10 + 46 = 56dB = 3.9810W ⨯3.3解：当频率为6GHz 时()()22424AG = 10.4720.5510.47263 1.95410fD πηηλ==⨯⨯⨯=⨯ 当频率为12GHz 时 ()()22424AG = 10.4720.5510.4721237.81710fD πηηλ==⨯⨯⨯=⨯ 3.5解：()()622249.410lg 420lg 41044 491113294/t t r G P E IR P P d d dB W mπππ-''===--⨯=--=- 3.6解：1) 天线噪声温度：天线从环境中接收到的噪声功率的换算值，单位为开 2) 220020022010e re e T T T K G =+=+=总 3.8 解：92.4420lg 20lg 92.4420lg 4200020lg 6200.47f L d fdB =++=-+=3.9解：1) ()()2321012 1.381035100 1.8610/n K T T W H z --=+=⨯⨯+=⨯2) 2160 1.861036100.067N P n f pW -==⨯⨯⨯=3.10解： 21215.85F N dB == ， 14010000A dB == ()()220115.8512904306e F T N T K =-=-⨯=2114306120120.4310000e n e T T T K A ∑=+=+=3.11解：t t EIR P = P G = 10lg6 + 48.2 = 56dBW3.13解： [][][][]C EIR P =N 2231200228.675.638 6.3G LO SSES K B N dBW kW ⎡⎤⎡⎤-+++⎢⎥⎢⎥⎣⎦⎣⎦=-+-+==3.14解：1) ()()92.4420lg 20lg 92.4457.9 4.1154.4f L d km f H z dB =++=++= T in T e1T e2 NF2A 1A 215.724.5154.4115.7144.6r r f P EIRP G L dBW =+--=++-=-10lg 10lg 10lg 228.62445159.6N kTB k T B dBW ==++=-++=- ()144.6159.615r CP N dB N =-=---=2) 154.4f L dB = ，同下行链路一样15.7 5.922.6154.415.7141.6r r f P EIRP G L dBW =+--=+--=-228.610lg 10lg 228.62747154.6N kTB T B dBW ==-++=-++=- ()141.6154.613r CP N dB N =-=---=。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
卫星通信习题解答第一章1.4 直接在上海正上方放置一颗静止轨道卫星，是否可能？解：没有可能，因为静止轨道卫星需在赤道上方，才能基本相对静止，而上海不位于赤道上。
第二章2.3 计算一下地面站和静止轨道卫星时花在传播上的往返时延有多大？解：静止卫星距地面距离为35786Km ，故往返时延：T=35768000*2/300000000=0.2379s 第三章3.2 1)解释什么是全向辐射功率；2)天线增益为46dB ，卫星发射器馈送给天线的功率为10W 。
计算EIRP 值（瓦或dB ）。
解：1) 全向辐射功率EIRP 表示了发送功率和天线增益的联合效果具体是发射级功率乘发射天线增益：t t
EIRP = P G 2) 5t t EIRP = P G = 10lg10 + 46 = 56dB = 3.9810W ⨯3.3 计算频率分别为6GHz 和12GHz 时，口径3m 的抛物面天线的增益。
解：当频率为6GHz 时()()22424A G = 10.4720.5510.47263 1.95410fD πηηλ==⨯⨯⨯=⨯当频率为12GHz 时 ()()22
424A G = 10.4720.5510.4721237.81710fD πηηλ==⨯⨯⨯=⨯3.5 卫星的EIRP 值为49.4dBW ，计算卫星离地面距离为40000km 时，地面站的功率密度。
解：
()()622249.410lg 420lg 41044 491113294/t t r G P EIRP P d d dBW m πππ-''===--⨯=--=-3.6 （1）解释什么是天线噪声温度；（2）两个放大器级联，每个有10dB 的增益，噪声温度200K ，计算总增益和相对输入的等效噪声温度。
解：
1) 天线噪声温度：天线从环境中接收到的噪声功率的换算值，单位为开2) 220020022010e re e T T T K G =+=+=总3.8 卫星和地面站之间的距离为42000km 。
计算6GHz 时的自由空间损耗。
解：92.4420lg 20lg 92.4420lg 4200020lg 6200.47f L d f dB =++=-+=3.9
天线噪声温度为35K ，与之匹配的接收机器噪声温度为100K 。
计算：1)噪声功率密度；2)带宽为36MHz 的噪声功率。
解：1) ()()2321012 1.381035100 1.8610/n K T T W Hz --=+=⨯⨯+=⨯2) 2160 1.861036100.067N P n f pW -==⨯⨯⨯=3.10 LNA 与一个接收机相联，接收机的噪声系数为12dB ，LNA 增益为40dB ，噪声温度为120K 计算LNA 输入的全噪声温度。
（环境噪声温度为290K ）解： ， 21215.85F N dB ==14010000A dB ==()()220115.8512904306e F T N T K =-=-⨯=2114306120120.4310000e n e T T T K A ∑=+=+=
3.11 一个卫星电视信号占用了整个36MHz ，它必须为接收信号的地面站提供22dB 的
C/N 值。
如果全部的传输损耗为200dB ，地面站的G/T 值为31dB/K ，计算所需的卫星EIRP 值。
解：t t EIRP = P G = 10lg6 + 48.2 = 56dBW
3.13 一个卫星电视信号占用了整个36MHz ，它必须为接收信号的地面站提供22dB 的
C/N 值。
如果全部的传输损耗为200dB ，地面站的G/T 值为31dB/K ，计算所需的卫星EIRP 值。
解：
[][][][]C EIRP =N 2231200228.675.6
38 6.3G LOSSES K B N dBW kW
⎡⎤⎡⎤-+++⎢⎥⎢⎥⎣⎦⎣⎦
=-+-+==3.14 Iridium 卫星系统链路预算（卫星轨道高度785km ）
1)用户链路，下行
频率为1600MHz ；载波带宽为31.5KHz ；发射天线增益为23.1dBi ；EIRP/载波
为24.5dBW;衰落余量为-15.7dB ；接收天线增益为1dB ；噪声温度为24dBK ；
转发器带宽为45dBHz 。
求出自由空间损耗（dB ）
求接收载波功率（dBW ）
求噪声功率（dBW ） 求C/N （热噪声）(dB)
2)用户链路，上行
频率为1600MHz ；载波带宽为50KHz ；发射天线增益为1dBi ；EIRP 为
5.9dBW ；衰落余量为-15.7dB ；接收天线增益为22.6dB ；噪声温度为27dBK ；转发器带宽为47dBHz 。
求出自由空间损耗（dB ）
求接收载波功率（dBW ）
求噪声功率（dBW ）
求C/N （热噪声）（dB ）
解：
1) ()()92.4420lg 20lg 92.4457.9 4.1154.4f L d km f Hz dB
=++=++=
15.724.5154.4115.7144.6r r f P EIRP G L dBW
=+--=++-=-10lg 10lg 10lg 228.62445159.6N kTB k T B dBW
==++=-++=-()144.6159.615r C P N dB N
=-=---=2) ，同下行链路一样
154.4f L dB =15.7 5.922.6154.415.7141.6r r f P EIRP G L dBW
=+--=+--=-228.610lg 10lg 228.62747154.6N kTB T B dBW
==-++=-++=-()141.6154.613r C P N dB N
=-=---=
第四章
4.3 卫星转发器带宽为36MHz ，饱和EIRP 值为27dBW 。
地面站接收机C/T 值为
30dB/K ，全部的链路损失为196dB 。
转发器有多个FDMA 载波，每个载波3MHz 带宽。
转发器有6dB 功率“压缩”（back-off ）。
计算单载波情况下的下行链路C/N 值，并比较有么有功率“压缩”下该FDMA 系统中可以容纳的载波数。
假设可以忽略上行链路噪声和交调噪声，只考虑单载波时的C/N 值。
解：[C/N]=[EIRP]+[G/T]-[L]-[K]-[B]=27+30-196+228.6-10log36000000=14dB
，dB=-[back-off]
carrier TR B B K /α=α=4.79dB=10logK [][][]610lg 3600000010lg 3000000TR c K dB B B α=+-=-+-所以：K=3，没有[back-off]
[K]= =10log12=10.19dB=10logK 所以K=12
[][]TR c B B -4.5 GSM 系统，总带宽25MHz ，一个信道200KHz ，具有8个TDMA 用户，未设保护带宽，求总用户数。
解：=200/8=25KHz
c B N==1000
)1025/(10253
6⨯⨯4.6 某TDMA 系统每帧包括8个时隙的帧结构，每时隙包括156.25比特，数据发送速率为270.833kb/s ，求：1)比特周期；2)时隙周期；3)帧长；4)收发时间间隔。
b T slot T f T
解：
1) =1/270.833kbps=3.692 us b T 2) =*156.25=0.577 ms slot T b T 3) =*8=4.615 ms f T slot T 4) 收发时间间隔为T f 4.7 在上一题提到的系统中每时隙由6个尾比特，8.25个保护比特，26个训练比特和2组58比特业务码组成，求出帧效率。
解：时隙总比特=6+8.25+26+2*58=156.25 b
帧总比特=8*156.25=1250 b ，帧总开销=8*（6+8.25+26）= 322 b 帧效率=（1-322/1250）=74.24%1f η=-帧开销比特数帧总比特数。
