IEC104规约调试小结

一、四遥信息体基地址范围

“可设置104调度规约”有1997年和2002年两个版本,在流程上没有什么变化,02

此配置要根据主站来定,有的主站可能设为1,1,2,我们要改与主站一致。

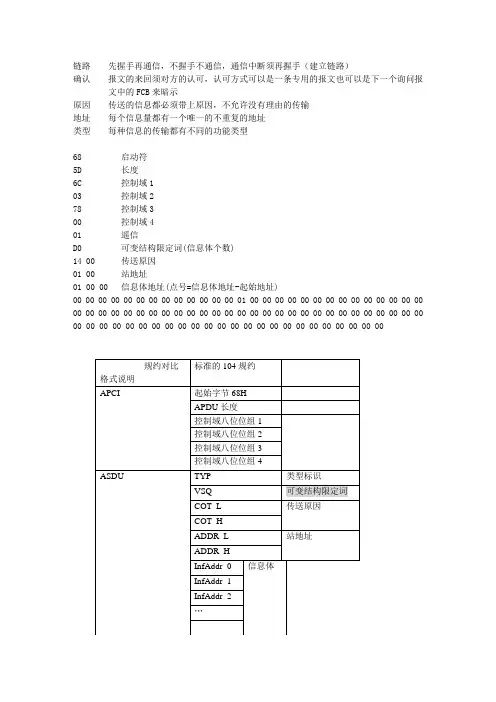

三、以公共地址字节数=2,传输原因字节数=2,信息体地址字节数=3为例对一些基本的报

文分析

第一步:首次握手(U帧)

发送→激活传输启动:68(启动符)04(长度)07(控制域)00 00 00

接收→确认激活传输启动:68(启动符)04(长度)0B(控制域)00 00 00

第二步:总召唤(I帧)

召唤YC、YX(可变长I帧)初始化后定时发送总召唤,每次总召唤的间隔时间一般设为15分钟召唤一次,不同的主站系统设置不同。

发送→总召唤:

68(启动符)0E(长度)00 00(发送序号)00 00(接收序号)64(类型标示)01(可变结构限定词)06 00(传输原因)01 00(公共地址即RTU地址)00 00 00(信息体地址)14(区分是总召唤还是分组召唤,02年修改后的规约中没有分组召唤)

接收→S帧:

注意:记录接收到的长帧,双方可以按频率发送,比如接收8帧I帧回答一帧S帧,也可以要求接收1帧I帧就应答1帧S帧。

6804 01 00 02 00

接收→总召唤确认(发送帧的镜像,除传送原因不同):

68(启动符)0E(长度)00 00(发送序号)00 00(接收序号)64(类型标示)01(可变结构限定词)07 00(传输原因)01 00(公共地址即RTU地址)00 00 00(信息体地址)14(同上)

发送→S帧:

注意:记录接收到的长帧,双方可以按频率发送,比如接收8帧I帧回答一帧S帧,也可以要求接收1帧I帧就应答1帧S帧。

68 04 01 00 02 00

接收→YX帧(以类型标识1为例):

68(启动符)1A(长度)02 00(发送序号)02 00(接收序号)01(类型标示,单点遥信)

04(可变结构限定词,有4个遥信上送)14 00(传输原因,响应总召唤)01 00(公共地址即RTU地址)03 00 00(信息体地址,第3号遥信)00(遥信分)

发送→S帧:

68 04 01 00 04 00

接收→YX帧(以类型标识3为例):

68(启动符)1E(长度)04 00(发送序号)02 00(接收序号)03(类型标示,双点遥信)05(可变结构限定词,有5个遥信上送)14 00(传输原因,响应总召唤)01 00(公共地址)

01 00 00(信息体地址,第1号遥信)02(遥信合)06 00 00(信息体地址,第6号遥信)02(遥

信合)0A 00 00(信息体地址,第10号遥信)01(遥信分)0B 00 00(信息体地址,第11号遥信)02(遥信合)0C 00 00(信息体地址,第12号遥信)01(遥信分)

发送→S帧:

68 04 01 00 06 00

接收→YC帧(以类型标识9为例):

68(启动符)13(长度)06 00(发送序号)02 00(接收序号)09(类型标示,带品质描述的遥测)82(可变结构限定词,有2个连续遥测上送)14 00(传输原因,响应总召唤)01 00(公共地址)01 07 00(信息体地址,从0X0701开始第0号遥测)A1 10(遥测值10A1)00(品质描述)89 15(遥测值1589)00(品质描述)

发送→S帧:

68 04 01 00 08 00

接收→结束总召唤帧:

68(启动符)0E(长度)08 00(发送序号)02 00(接收序号)64(类型标示)01(可变结构限定词)0A 00(传输原因)01 00(公共地址)00 00 00(信息体地址)14(区分是总召唤还是分组召唤,02年修改后的规约中没有分组召唤)

发送→S帧:

6804 01 00 0A 00

第二步:发送对时报文(通过设置RTU参数表中的”对间间隔”,单位是分钟,一般是20分钟)发送→对时命令:

68(启动符)14(长度)02 00(发送序号)0A 00(接收序号)67(类型标示)01(可变结构限定词)06 00(传输原因)01 00(公共地址)00 00 00(信息体地址)01(毫秒低位)02(毫秒高位)03(分钟)04(时)81(日与星期)09(月)05(年)

接收→对时确认:

68(启动符)14(长度)0C 00(发送序号)02 00(接收序号)67(类型标示)01(可变结构限定词)07 00(传输原因)01 00(公共地址)00 00 00(信息体地址)**(毫秒低位)**(毫秒高位)**(分钟)04(时)81(日与星期)09(月)05(年)

发送→S帧:

68 04 01 00 0E 00

第三步:电度总召唤(如果没有电度此步骤可以省略且可以在对时之前以送.通过设置参数中”全数据扫描间隔”,单位是分钟一般是15分钟召唤一交,如果不需要召唤电度一定要将参数中的电度个数设为0)

发送→召唤电度:

68(启动符)0E(长度)04 00(发送序号)0E 00(接收序号)65(类型标示)01(可变结构限定词)06 00(传输原因)01 00(公共地址)00 00 00(信息体地址)45(QCC)

接收→召唤确认(发送帧的镜像,除传送原因不同) :

68(启动符)0E(长度)10 00(发送序号)06 00(接收序号)65(类型标示)01(可变结构限定词)07 00(传输原因)01 00(公共地址)00 00 00(信息体地址)45(QCC)

发送→S帧:

68 04 01 00 12 00

接收→电度数据:

68(启动符)1A(长度)12 00(发送序号)06 00(接收序号)0F(类型标示)02(可变结构限定词,有两个电度量上送)05 00(传输原因)01 00(公共地址)01 0C 00(信息体地址,从0X0C01开始第0号电度)00 00 00 00(电度值)00(描述信息)02 0C 00(信息体地址,从0X0C01开始第1号电度)00 00 00 00(电度值)01(描述信息)

发送→S帧:

68 04 01 00 14 00

接收→结束总召唤帧:

68(启动符)0E(长度)14 00(发送序号)06 00(接收序号)65(类型标示)01(可变结构限定词)0A 00(传输原因)01 00(公共地址)00 00 00(信息体地址)45(QCC)

发送→S帧:

6804 01 00 16 00

第四步:如果RTU有变化数据主动上送

主动上送变位遥信,类型标识为1或3

接收→变位遥信:

68(启动符)0E(长度)16 00(发送序号)06 00(接收序号)01(类型标示,单点遥信)01(可变结构限定词,有1个变位遥信上送)03 00(传输原因,表突发事件)01 00(公共地址即RTU地址)03 00 00(信息体地址,第3号遥信)00(遥信分)

发送→S帧:

68 04 01 00 18 00

接收→变位遥信:

68(启动符)0E(长度)18 00(发送序号)06 00(接收序号)03(类型标示,双点遥信)01(可变结构限定词,有1个变位遥信上送)03 00(传输原因,表突发事件)01 00(公共地址即RTU地址)06 00 00(信息体地址,第6号遥信)01(遥信分)

发送→S帧:

68 04 01 00 1a 00

主动上送SOE,类型标识为0x1e或0x1f

接收→SOE :

68(启动符)15(长度)1a 00(发送序号)06 00(接收序号)1e(类型标示,单点遥信)01(可变结构限定词,有1个SOE)03 00(传输原因,表突发事件)01 00(公共地址即RTU 地址)08 00 00(信息体地址,第8号遥信)00(遥信分)ad(毫秒低位)39(毫秒高位)1c(分钟)10(时)7a(日与星期)0b(月)05(年)

发送→S帧:

68 04 01 00 1c 00

接收→SOE :

68(启动符)15(长度)1c 00(发送序号)06 00(接收序号)1f(类型标示,双点遥信)
