附着式升降脚手架PPT精选文档

3
ห้องสมุดไป่ตู้言
2、附着升降脚手架原理：
附着升降脚手架是搭设一定高 度并通过附着支撑结构附着于高层 超高层工程结构上，具有防倾覆、 防坠落装置，依靠自身的升降设备 和装置，随工程结构施工逐层爬升 直至结构封顶可继而满足外墙装饰 作业要求实现逐层下降的辅助施工 外脚手架，它可以满足结构施工、 安装施工、装修施工等施工阶段中 工人在建筑物外侧进行操作时的施 工工艺及安全防护需要。
❖ √.高效：爬架搭设完成后，可在建筑物标准层外墙上附着升降。无 论工程建筑面积有多大，升降一层仅要1小时左右（升降时间与层高 有关），可以安排在非施工时段内进行，升降准备、升降后的架体加 固以及架体材料的周转工作均不影响正常施工。
7
二、附着式升降脚手架介绍
1、附着式升降脚手架简介： ❖ 附着升降脚手架（简称爬架）的概念： ❖ 根据其技术操作原理，可随主体施工进度逐层上升，直至建筑物
4
前言
3、附着升降脚手架优点：
传统形式脚手架
5
附着升降脚手架
前言
❖ √.节约材料费用：爬架架体搭设不超过五层楼高，根据施工进度逐 层升降，比双排脚手架从地面一直搭设到结构顶层，节约大量的钢管 、扣件、脚手板及安全网。
❖ √.节约人工费用：爬架架体搭设好后，只需少量人员就可对架体进 行升降，节约大量的人工。
附着式升降脚手架
1
一、前言
1、附着升降脚手架的发展： 随着建筑施工技术的发展，脚手架的种类也愈来愈多。脚手架一
般分为以下三大类：
2
前言
附着升降式脚手架是20世纪80年代末、90年代初在挑、吊、挂 脚 手架的基础上发展起来的，是适应高层建筑，特别是超高层建筑施 工需要的新型脚手架。发展至今，已经得到市场的认可，并作为一 种先进的辅助施工技术被越来越多的建筑企业接受并广泛在建筑工 程中应用。尤其是近年来随着我国经济飞速发展，城市建设用地资 源的限制，使得建筑结构高层、超高层成为发展趋势，附着升降式 脚手架得到迅速推广。短短几年间，附着升降式脚手架企业就由原 来的几家发展到目前五十多家，产品的规格、样式也是百家争鸣。
电动葫芦
13
液压设备
小型卷扬机
附着式升降脚手架介绍

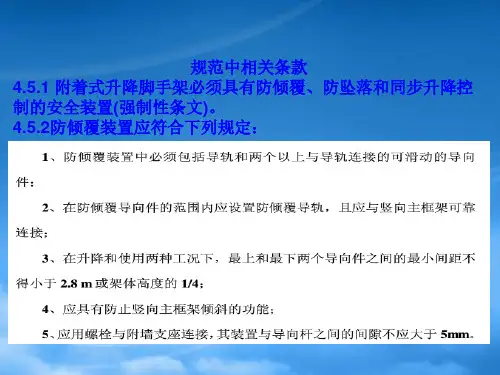

安全和控制装置： I.着式升降脚手架的安全装置包括防坠装置和防倾装置。 II.防坠装置是防止架体坠落的装置，防倾装置采用防倾导轨及其他合 适的控制架体水平位移的构造。 III.控制系统确保实现同步提升和限载保安全的要求。对升降同步性的 控制应实现自动显示、自动调整和遇故障自停的要求。
11
附着式升降脚手架介绍
附着支撑： I.为了确保架体在升降过程中处于稳定状态，避免晃动和抵抗倾覆作 用，满足各种工况下的支承、防倾和防坠落的承力要求。
剪力墙支座
12
板式支座
支座导向架
附着式升降脚手架介绍
提升设备： I.提升设备包括提升块、提升吊钩以及动力设备（电动葫芦等）。 II.主要功能是为爬架的升降提供有效的动力。
封顶，然后便可逐层下降进行装修作业，最后回到初始安装位置。并 具有防倾覆，防坠落装置的外脚手架。
❖ 爬架根据其支承方式、升降方式、提升设备的不同而分为不同的 种类。
8
附着式升降脚手架介绍
爬架的分类：
9
附着式升降脚手架介绍
2.附着式升降脚 手架的基本构成：
10
附着式升降脚手架介绍
各部件的功能：
架体： I.架体结构是爬架的主体，它具有足够的强度和适当的刚度，可承受 架体的自重、施工荷载荷载； II.架体结构应沿建筑物施工层外围形成一个封闭的空间，并通过设置 有效的安全防护，确保架体上操作人员的安全，及防止高空坠物伤人 事故的发生； III.架体上应有适当的操作平台提供给施工人员操作和防护使用。
❖ √.节约塔吊台班费用：爬架搭设好后，利用自身升降系统就可对爬 架进行升降，比挂架节约大量塔吊台班费用。
❖ √.提高工作效率：采用爬架施工，四天左右可以施工一层，节约工 期，减少成本支出。
❖ √.爬架一次分摊费用少：爬架作为周转用设备，购买成本低，可多 次使用，摊销费用少。
6
前言
❖ √.可靠的安全防坠装置：在无论何种原因产生动力失效时，均能快 速将架体锁定在导轨上。与悬挑脚手架相比，爬架架体材料大幅减少 ，同时避免工人高空搭拆脚手架，从根本上杜绝了因高空作业和操作 失误引起的高空坠落和物体打击事故的发生。爬架仅8步架子高，能 最大限度减少火灾事故发生的可能性和事故发生的损失。
防坠和预警：
防坠装置
14
限载预警装置
附着式升降脚手架介绍
控制系统：
电控柜控制系统
PC机控 制系统
15
PC控制机
信息收集器
销轴传感器 荷载传感器 位移传感器
工程案例 西安凤鸣溪苑项目
16
工程案例
17
工程案例
18
工程案例
19
工程案例
20
施工演示
附着式升降脚手架施工演示
21
