液晶显示器拆装与维修
hp24es显示器拆机教程
6.拆液晶显示器里面的部件，只需要把看到的螺丝下下来就可以拆开了。
7.安装面板的时候注意。手要顶住按键。再压下去。
8再把四周的边对好，再用手压紧就可以了。
拆液晶显示器里面的部件只需要把看到的螺丝下下来就可以拆开了
hp24es显示器拆机教程
hp24es显示器拆机教程
hp24esபைடு நூலகம்示器拆机教程
步骤如下：
1.把液晶显器放平，再拿双手扣住液晶的外框，用力往上扣，扣松。
2.扣开以后，再扣另一个角，扣松，不要着急，力度适中。
3.再把扣松的地方拉开。
4.延边一路扣过去，把扣开的都拉开。

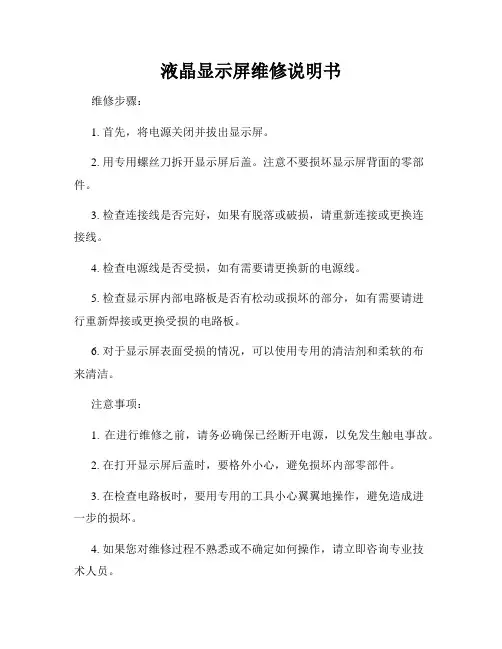

液晶显示屏维修说明书
液晶显示屏维修说明书维修步骤：1. 首先，将电源关闭并拔出显示屏。
2. 用专用螺丝刀拆开显示屏后盖。
注意不要损坏显示屏背面的零部件。
3. 检查连接线是否完好，如果有脱落或破损，请重新连接或更换连接线。
4. 检查电源线是否受损，如有需要请更换新的电源线。
5. 检查显示屏内部电路板是否有松动或损坏的部分，如有需要请进行重新焊接或更换受损的电路板。
6. 对于显示屏表面受损的情况，可以使用专用的清洁剂和柔软的布来清洁。
注意事项：1. 在进行维修之前，请务必确保已经断开电源，以免发生触电事故。
2. 在打开显示屏后盖时，要格外小心，避免损坏内部零部件。
3. 在检查电路板时，要用专用的工具小心翼翼地操作，避免造成进一步的损坏。
4. 如果您对维修过程不熟悉或不确定如何操作，请立即咨询专业技术人员。
5. 使用清洁剂清洁显示屏时，务必避免液体进入显示屏内部，以免造成更严重的故障。
常见问题及解决方案：1. 现象：显示屏无法开机、无信号显示。
解决方案：首先检查电源线是否连接正确，若连接正常，则检查电源线是否受损，如有需要请更换新的电源线。
如果问题仍然存在，可能是电路板出现故障，建议寻求专业维修人员的帮助。
2. 现象：显示屏有亮点、暗点、线条、色彩失真等问题。
解决方案：通常这些问题是由于显示屏内部电路板损坏或连接线松动引起的。
可以打开显示屏后盖进行检查，重新连接或更换电路板或连接线。
3. 现象：显示屏出现闪烁、模糊、抖动等问题。
解决方案：这些问题通常是由于电源线接触不良或连接线损坏引起的。
可以检查电源线和连接线是否完好，并进行必要的更换。
维修注意事项：1. 维修时请务必遵循相关安全操作规程，确保自身安全和设备的安全。
2. 如果在维修过程中遇到问题或不确定如何操作，请及时咨询专业技术人员或寻求专业维修服务。
总结：本维修说明书提供了液晶显示屏维修的基本步骤和常见问题的解决方案。
在进行维修时，请务必小心操作，避免进一步损坏设备。

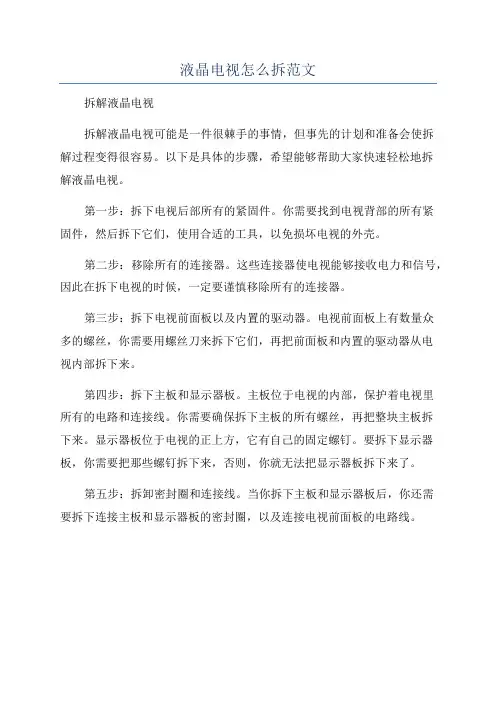

液晶电视怎么拆范文
液晶电视怎么拆范文
拆解液晶电视
拆解液晶电视可能是一件很棘手的事情，但事先的计划和准备会使拆
解过程变得很容易。
以下是具体的步骤，希望能够帮助大家快速轻松地拆
解液晶电视。
第一步：拆下电视后部所有的紧固件。
你需要找到电视背部的所有紧
固件，然后拆下它们，使用合适的工具，以免损坏电视的外壳。
第二步：移除所有的连接器。
这些连接器使电视能够接收电力和信号，因此在拆下电视的时候，一定要谨慎移除所有的连接器。
第三步：拆下电视前面板以及内置的驱动器。
电视前面板上有数量众
多的螺丝，你需要用螺丝刀来拆下它们，再把前面板和内置的驱动器从电
视内部拆下来。
第四步：拆下主板和显示器板。
主板位于电视的内部，保护着电视里
所有的电路和连接线。
你需要确保拆下主板的所有螺丝，再把整块主板拆
下来。
显示器板位于电视的正上方，它有自己的固定螺钉。
要拆下显示器板，你需要把那些螺钉拆下来，否则，你就无法把显示器板拆下来了。
第五步：拆卸密封圈和连接线。
当你拆下主板和显示器板后，你还需
要拆下连接主板和显示器板的密封圈，以及连接电视前面板的电路线。
LG液晶显示L1719ss器拆装
LG液晶显示L1719ss器拆装
LG液晶显示L1719ss器底座比较难拆，现在该显示器基本淘汰，但用在监控设备上还比较不错，有的时候需要壁挂，那就得把底座拆下来，具体步骤如下：
1、拆卸前壳：将显示器平放在桌边，用一字螺丝刀沿着显示器四周的接缝处用力撬起，就会把前壳
取下来。
2、拆卸固定螺丝：将液晶显示器反放在桌边，发现液晶显示器后背有四颗螺丝，它们既是固定主板
金属外壳的螺丝，也是以后上挂架的安装孔位，取下来螺丝。
3、取下底座：将显示器后壳稍往上方提起，观察底座处的壳体内部，发现有四颗螺丝紧固着，取下
这四颗螺丝，稍用力就能取下整个底座。
底座有两部分组成，如图所示。
4、安装复原：将后壳放回原处，观察后壳螺孔刚好与内部金属孔位正对即可，将挂架用四颗稍长点
的螺丝固定在后壳上，再将显示器翻过来，把前壳卡好就行了。

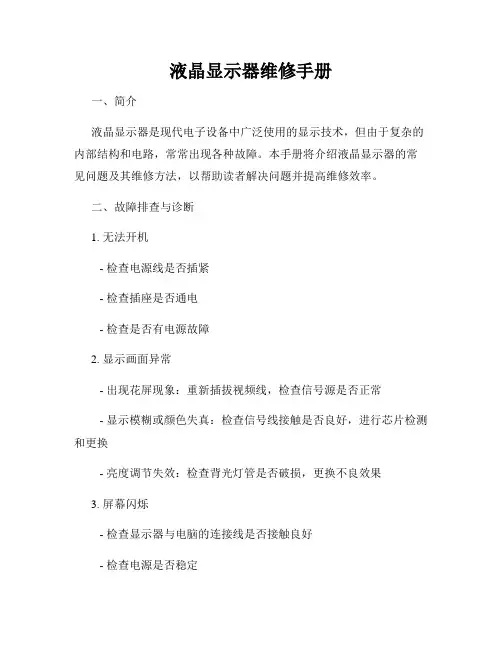

液晶显示器维修手册
液晶显示器维修手册一、简介液晶显示器是现代电子设备中广泛使用的显示技术，但由于复杂的内部结构和电路，常常出现各种故障。
本手册将介绍液晶显示器的常见问题及其维修方法，以帮助读者解决问题并提高维修效率。
二、故障排查与诊断1. 无法开机- 检查电源线是否插紧- 检查插座是否通电- 检查是否有电源故障2. 显示画面异常- 出现花屏现象：重新插拔视频线，检查信号源是否正常- 显示模糊或颜色失真：检查信号线接触是否良好，进行芯片检测和更换- 亮度调节失效：检查背光灯管是否破损，更换不良效果3. 屏幕闪烁- 检查显示器与电脑的连接线是否接触良好- 检查电源是否稳定- 检查显卡驱动是否需要更新4. 触摸功能失效- 清洁触摸屏幕的表面，检查表面是否有划痕或损坏- 检查触摸板与主板的连接线是否断开- 重新校准触摸功能三、拆解与更换零件1. 工具准备- 甲字螺丝刀- 螺丝刀套装- 塑料开胶棒- 吸盘2. 拆解步骤a) 关闭电源，拔下电源线和视频线b) 使用吸盘把显示器前面板抽离c) 依次拆解背板、电路板和遮盖板，注意不要划伤电路板和相关零件3. 更换零件a) 根据故障现象找出需要更换的零件b) 谨慎拆卸故障部件，注意不要损坏其他零件c) 插入新零件，确保与相关线路连接稳固d) 重新组装显示器，注意线路的正常布放和连接四、维护与保养1. 清洁- 使用专用洁净布轻轻擦拭显示屏表面- 避免使用有腐蚀性的溶剂和清洁剂- 定期清理内部灰尘2. 使用- 避免长时间高亮度显示，以免影响屏幕寿命- 避免频繁开关屏幕，以减少电视背光管和电路板的损耗- 避免触摸屏幕用力过度，以免划伤或损坏五、安全注意事项1. 在拆解显示器时，务必注意安全，避免触电或其他意外伤害2. 当更换零件时，确保显示器断电，避免触及有电的部件3. 拆解零件时要轻拿轻放，避免损坏显示器的内部结构和电路4. 若遇到不确定的情况或操作困难，应该寻求专业人员的帮助，避免损坏设备六、结语本手册对液晶显示器的维修过程进行了简要介绍，包括故障排查与诊断、拆解与更换零件、维护与保养等方面。

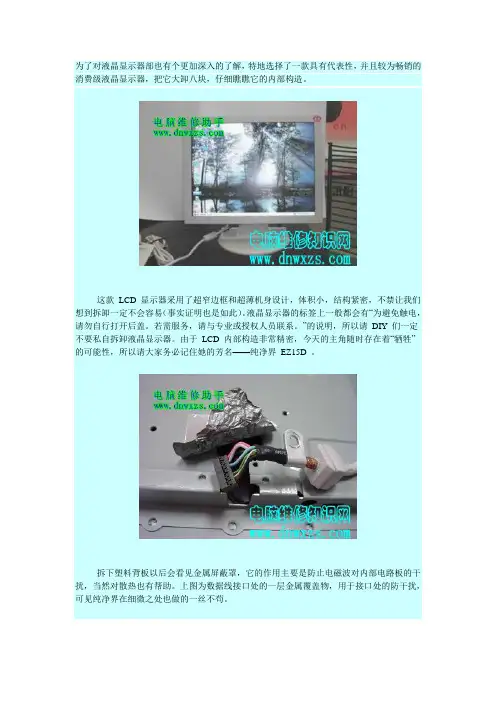

液晶显示器拆解图解
为了对液晶显示器部也有个更加深入的了解，特地选择了一款具有代表性，并且较为畅销的消费级液晶显示器，把它大卸八块，仔细瞧瞧它的内部构造。
这款LCD 显示器采用了超窄边框和超薄机身设计，体积小，结构紧密，不禁让我们想到拆卸一定不会容易（事实证明也是如此）。
液晶显示器的标签上一般都会有“为避免触电，请勿自行打开后盖。
若需服务，请与专业或授权人员联系。
”的说明，所以请DIY们一定不要私自拆卸液晶显示器。
由于LCD 内部构造非常精密，今天的主角随时存在着“牺牲”的可能性，所以请大家务必记住她的芳名——纯净界EZ15D 。
拆下塑料背板以后会看见金属屏蔽罩，它的作用主要是防止电磁波对内部电路板的干扰，当然对散热也有帮助。
上图为数据线接口处的一层金属覆盖物，用于接口处的防干扰，可见纯净界在细微之处也做的一丝不苟。
拆下金属屏蔽罩后，就可以清楚的看见内部的电路板了。
它们是用螺丝固定在屏蔽罩上的，把它们拆下来看的更清楚些。
这是两块电路板。
左边的为整个液晶显示器的核心。
显示卡的模拟信号就是传输到这里，经过LCD 控制芯片处理后转成数字信号，再输出到LCD 液晶显示面板上的。
其上的主控芯片为MRT （晶捷），目前三星、现代、明基、瑞轩、光威等多家厂商都在使用这款芯片。
右边的电路板叫高压单元。
由于采用的是四灯管背光源设计，所以和一般的LCD 显示器的电压控制电路板有些不同，其两端各有一对连接灯管的接口（上图白色的长方条），可以给LCD 的四根灯管同时提供稳定的电源。
采用四灯管技术的优势在于，能均匀的补充屏幕光源，避免屏幕灰暗现象的存在，同时还可以增加色彩的表现力。
这是拆下金属屏蔽盖后的EZ15D 的照片，可以清楚看见左边四条灯管的电源接线，中间的两条为数据线。
中间白色的就是反光板和玻璃基板，四周用金属边框和塑料边框牢牢固定。
我们接着往下拆。
这就是大家经常看见的液晶显示屏。
它的两边压合了集成电路板（PCBA），用于让面板电路和控制电路连接，传递电信号。
显示器拆机教程
显示器拆机教程显示器拆机教程（1000字）显示器是我们日常使用电脑必备的外设，但是在使用过程中，有时我们可能需要对显示器进行拆解维修或更换某些部件。
下面是一个简单的显示器拆解教程，帮助您了解如何正确拆解显示器。
1. 准备工具和材料：在开始拆解之前，您应该先准备必要的工具和材料。
您可能需要一把螺丝刀（可能是十字形），一把钳子，以及一些小碟子或容器，用于存放松开的螺丝和零件。
2. 关闭电源并断开连接：首先，关闭显示器的电源，并断开所有电源连接，包括电源线和视频信号线。
这是拆解任何电子设备前的必要步骤，以避免电击和其他意外事故。
3. 移除底座：大多数显示器底部都会有一个固定的底座，通过螺丝或卡扣进行固定。
使用螺丝刀或钳子，轻轻松开底座的螺丝或卡扣，然后取下底座。
4. 分离背壳和框架：显示器的背壳和框架通常是由一些螺丝和卡扣固定在一起的。
先检查背壳和框架之间是否有可见的螺丝，如果有，请使用螺丝刀将其松开。
然后，使用钳子或者手指轻轻分离背壳和框架之间的卡扣。
在分离过程中，请小心不要用力过度，以免损坏显示器的外壳。
5. 拆解电路板和显示屏：一旦背壳和框架被分离，您就可以看到显示器内部的电路板和显示屏。
大多数情况下，电路板和显示屏都是固定在框架上的。
使用螺丝刀松开螺丝，将电路板和显示屏从框架上取下。
请注意，当松开螺丝时，要始终保持稳定并避免对显示屏施加不必要的压力。
6. 检查和更换部件：一旦电路板和显示屏被取下，您就可以检查它们并确定是否需要更换任何部件。
在更换部件之前，请确保已仔细阅读显示器的维修手册或联系专业技术人员，以确保您正确地更换了适当的部件。
7. 安装电路板和显示屏：在确定需要更换部件后，您可以开始将电路板和显示屏重新安装到显示器框架上。
使用螺丝刀将它们固定在位并确保它们牢固且稳定地安装。
8. 安装背壳和框架：一旦电路板和显示屏被重新安装，您就可以开始安装显示器的背壳和框架。
根据之前分离时所用的方法，将背壳和框架重新固定在一起。
电脑显示器拆机教程
电脑显示器拆机教程要拆卸一台电脑显示器，你需要准备以下工具：一把螺丝刀，一个塑料撬棒和一块柔软的布。
步骤1：安全断开电脑显示器与电源的连接。
先关闭电源开关，然后将显示器的电源线从电源插座上拔出。
步骤2：清理显示器。
用柔软的布蘸少量的清洁液，轻轻擦拭显示器的表面，去除灰尘和指纹。
步骤3：查找显示器背面的螺丝孔。
通常，显示器的背面会有几个螺丝固定孔。
使用螺丝刀，轻轻旋转并解开这些螺丝。
步骤4：使用塑料撬棒，轻轻松动显示器背板。
将撬棒的尖端插入显示器背面的缝隙，然后轻轻向上施加力量，使背板微微脱离显示器框架。
重复此步骤直到背板完全脱离。
步骤5：小心拆下显示器背板。
背板从显示器框架上脱落后，小心地扶住背板，确保不会受到损坏。
步骤6：查找电路板和连接线。
在显示器背板内部，你将看到连接显示器屏幕和其他部件的电路板和连接线。
谨慎观察这些组件，以确保不会意外损坏它们。
步骤7：拆卸显示器内部组件。
根据你的需求，可以拆卸电路板、控制按钮和音频插孔等内部组件。
然而，在拆卸这些部件时，请注意不要弯曲或断开连接线。
步骤8：重新组装显示器。
如果你已经完成了所需的维修或更换工作，现在可以将显示器的组件重新安装回去。
确保正确地连接每个部件，并小心地将显示器背板放回原位。
最后，回到步骤3，重新固定显示器背板上的螺丝。
确保将螺丝固定好，以确保显示器框架的稳定和安全。
总结：拆卸和维修电脑显示器需要谨慎操作和注意细节。
在拆卸过程中，确保断开电源连接，并小心不要损坏显示器的内部组件。
完成维修后，正确地重新组装显示器，并确保固定螺丝以确保显示器的稳定和安全。
液晶屏拆卸和背光部分维修
目录
1.液晶屏构造 2.拆卸环节注意事项 3.液晶屏常见问题 4.经典机型
、
5.背光类故障维修手册
、
1
液晶屏构造 文档仅供参考，如有不当之处，请联系改正。
文档仅供参考，如有不当之处，请联系改正。
拆卸环节 故障现象：暗影
拆掉面框
文档仅供参考，如有不当之处，请联系改正。
机型:LED40F2200NE
接插线松动
文档仅供参考，如有不当之处，请联系改正。
2200系列背光问题
1.LED灯烧坏 2.LED灯座脱落 3.接插线松动 4.LED灯条漏电 2200系列配屏较多 但是LED灯条能够进行 代换，唯独42寸138YT 较为特殊不能进行代换
文档仅供参考，如有不当之处，请联系改正。
注意：拿面板旳姿势
拆下胶框
文档仅供参考，如有不当之处，请联系改正。
目前康佳一体机旳胶框基本上是以卡扣旳形式 固定，用镊子撬开即可。
文档仅供参考，如有不当之处，请联系改正。
取出膜片、导光板、反射片
注意：在取膜片、导光板、反射片时必须戴手套，不 然很轻易留下手印！
文档仅供参考，如有不当之处，请联系改正。
机型：LED37R5200PDE 故障现象：无光 分析：开机指示灯由绿灯变成二分之一绿二分之一 红，开 机保护此机为康佳一体机背光驱动电路集 成到主板，拟定主板OK就是屏坏，问题锁定在背 光源
LED32R5200PDE 文档仅供参考，如有不当之处，请联系改正。
拆开能够看到如右图所示，灯座脱落
维修措施
文档仅供参考，如有不当之处，请联系改正。
现象：背光不亮或一闪即灭；或背光点亮后，出现屏沿前壳边沿区块发暗（LED 灯条不良）
液晶显示器的结构与拆卸图示
电 源 板 与 高 压 板
驱动板
2.2 液晶显示器的拆卸与安装
2.2.1 液晶显示器的拆卸 1底座的拆卸
(a)ቤተ መጻሕፍቲ ባይዱ取下塑料扣板
(b) 旋下固定螺钉
(c) 取出底座
2 外壳的拆卸
(a)取出螺钉帽
(b)旋下螺钉
(c) 打开后盖
(d)打开后盖的效果
3 电路板屏蔽罩的拆卸
(a) 掀开屏蔽铝纸
2.1 液晶显示器的整机结构
2.1.1 液晶显示器外部结构
1液晶显示器的前面板结构
液 晶 显 示 屏 显示器 外壳
电源开关及 功能按键
显 示 器 支 架
2 液晶显示器的后面板结构
电源 插口
VGA 接口
DIV 接 口
2.1.2 液晶显示器的内部结构
1 液晶显示器内部结构组成框图
2 液晶显示器内部结构
(b)拔下背光灯管插座
(c) 拔出数据排线插头
(d)分离屏蔽罩的效果
4 开关电源板、高压板的拆卸
(a) 旋下固定螺钉
(b)取下隔离塑料片
(C)旋下固定螺钉
(d)取下电源、高压板
(e)拔出交流220V电源插头
(f)分离电源、高压板和屏蔽罩
5 驱动板的拆卸
(a)旋出固定螺钉
(b)旋出内六角固定螺钉
(c)取出驱动板
(d)取出驱动板的效果
6 液晶屏和背光灯的拆卸
a)旋出固定螺钉
(b)取出金属罩板
(c取出液晶背面板
液晶背面板和液晶屏分离
(e)打开塑料固定框
(f)分离塑料框和金属框
(g)取出塑料固定框
(h)掀起背面板
(i) 翻起背面板
(j)取出被光灯管
液晶显示器的拆解
液晶显示器的拆解拆到不能再拆！看我如何狂拆解液晶电视【组图】一位网名为LibraC的网友在去前购买了一台明基30英寸的液晶电视，但在使用了一年时间后，该电视却出现了背光灯不亮的问题，如图：图一 图二图一：背光灯不亮，用手电筒照摄可看到屏幕照常在显示图像，这也说明液晶面板没有坏，那么也就为修理工作提供了必要条件图二 拆掉背光的液晶面板，这时如果迎着光看，则依然可以看到画面上的内容补充：对于液晶电视或液晶显示器，液晶屏幕的故障多数时候是由背光部件引起的，而背光部件的故障又通常是由背光的供电模块引起的，本文介绍的这款产品也正是如此。
图三 图四第一步：把外壳的螺丝全部拧下，“衣服”也就自然脱落了（图三）第二步：将红圈中的连线拔掉，为分离面板铲清障碍（图四）4个红圈代表4个螺丝位，它们的作用是将金属背板紧固在液晶面板上。
16个蓝圈代表16个螺丝位，作用是固定面板四周的金属边框，如果要更换背光灯，就需要将这里的螺丝全部拧下。
黄色区域为背光等供电模块的位置。
图五 “Inverter”即背光灯的供电模块将液晶面板与背板翻过来图片上的文字的大意为：供电模块几乎是液晶电视发热量最大的部件，但它的散热工作却作的不是很到位，可以看到，在各处预留的散热孔孔距有些过于密集，不知道是否是为了遏制电磁辐射才这样设计的。
痛下狠手，液晶的背光到底是啥样？(005000034,,,)LibraC拆到这里大约用了一个小时的时间，而最右侧的区域就是故障的元凶——背光灯的供电模块近看供电模块（沿着下边缘有8组电源，说明该产品采用了16灯管的设计）通常屏幕不亮时，换掉供电模块就可解决问题，但前提是你需要知道究竟是灯管的问题还是供电的问题。
而我们看到的这款产品只使用了一年多，灯管出问题的概率很低，因此供电模块就有可能是罪魁祸首。
从这两副图片可以看到，有一只背光灯管没有亮LibraC告诉我们，液晶电视在开启后，如果判断出有任何的灯管没有处于工作状态，那么就会切断整个背光系统的供电，因此也就导致了黑屏情况的发生。
液晶显示器拆机
先用东西把液晶的外壳拆开一点小缝，为了美观最好是液晶的低部先拆。
然后找一张废旧的电话卡或者IC卡从拆开小缝插进去，然后往一边用力的刷过去。
四边都这样刷一次液晶的外壳就能拆开。
用电话卡或IC卡不会对外壳造成损坏外观能保护完美，用硬的一字螺丝刀不一样会对外壳损伤不美观。
拆开上壳之后一定不要用力去拿开，大部分的按键板会跟上壳连在一起。
中间会有按键板与驱动板的连接线用力过大会拉断那一根线。
把上壳轻轻的拿起来一点把连接线排拔开再把上壳拿掉。
从按键板接头那一边把连接线拔掉
把上壳拿走之后会看到液晶显示屏跟后壳之间上有四个螺丝，把这四个螺丝拆掉。
把整台机器反过来报把后壳慢慢的往上拿起，就会看到屏线跟灯管的连接线。
把灯管的连接线拔掉
再把屏线拔掉，一般屏线的接口上会有一屋锡波纸，防止外面的干扰信号干扰。
把那屋锡波纸拿开后再把屏线拔掉。
把后壳拿掉后就剩下液晶屏
这里注意看一下在屏的左下角有一个标签上面写的就是屏的生产厂家跟屏的型号。
下面屏的型号就是M190A1—L0A .
电源一体板跟驱动板就按装在后壳上
驱动板背面上都印刷有每个接口的各个线功能
把固定板的螺丝拧掉再把电源一体板跟驱动板拆下来，看到电源板上面明显的爆了一个电容。
驱动板是我们常用的2025驱动板（2120+2025方案），通用驱动板都是以图像处理芯片命名比如：2025 2023等。
液晶显示器拆装与维修
PPT文档演模板
液晶显示器拆装与维修
•2-2 液晶显示器结构
PPT文档演模板
液晶显示器拆装与维修
•2-2 液晶显示器结构
•
（1）液晶面板
•
液晶面板包括偏光片（Polarizer）、玻璃基板
（Substrate）、彩色滤色膜（Color Filters）、电极
（ITO）、液晶（LC）、定向层（Alignment layer）。
PPT文档演模板
液晶显示器拆装与维修
• （2）液晶的电气性质 液晶的电气性质如图所示。在上下电极板之间加一电场
时，电极板之间的液晶分子长轴就会沿着电场方向排列。这 一电气性质是实现液晶显示的基础。 •
PPT文档演模板
液晶显示器拆装与维修
• （3）液晶的旋光性质 • 液晶的旋光性质如图所示。若上、下玻璃基板取向 膜沟槽相差某一角度，则在玻璃基板中同一平面上的液 晶分子取向虽然一致，但相邻平面液晶分子的取向逐渐 旋转扭曲。当可见光波长远小于液晶分子在玻璃基板间 的旋转螺距时，则光矢量会同样随着液晶分子的旋转而 跟着旋转，在出射时，光矢量转过的角度与液晶分子旋 转扭曲角相同。
PPT文档演模板
液晶显示器拆装与维修
•2-3 液晶显示器特点
• （7）无辐射，无污染 • 液晶显示器件在使用时不会像CRT使用中 产生的软X射线及电磁波辐射。这种辐射不仅污 染环境还会产生信息泄露，而液晶显示不会产生 这类问题，它对于人身安全和信息保密都是十分 理想的。 • （8）结构简单，易于驱动 • 液晶显示器件没有复杂的机械部分，能用 大规模集成电路直接驱动，电路接口简单。
PPT文档演模板
液晶显示器拆装与维修
•1
1-2 液晶的历史
•液晶之父莱尼茨尔(Reinitzer)和莱 曼(Lehmann)
液晶显示器拆装与维修共118页
谢谢！
36、自己的鞋子，自己知道紧在哪里。——西班牙
37、我们唯一不会改正的缺点是软弱。——拉罗什福科
1、不要轻言放弃，否则对不起自己。
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意 去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。-戴尔．卡耐基。
梦 境
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有 久久不会退去的余香。
液晶显示器拆装与维修 4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮 回里有你。
xiexie! 38、我这个人走得很慢，但是我从不后退。——亚伯拉罕·林肯
3纳
40、学而不思则罔，思而不学则殆。——孔子
手把手教你拆修 LG L1717S液晶显示器,lg1717S黑屏
维修我的LG L1717S(8ms)
上周我的LG-L1717S液晶显示器坏了，起初上电，指示灯闪烁几分钟后，可以正常使用，后来干脆屏幕不亮了，LG1717S陪我已有7年，是不是寿命到期了，可是判断颜色，亮度什么的还都正常，不能一下子就坏吧？于是怀疑电容鼓包，导致电源纹波太大。
启动不行。
拆机：
1、工具合影：万用表，电烙铁，电话充值卡片。
2、先从后面拆除支座上的两颗螺丝。
3、用电话卡片沿边隙撬开前面板边框；
4、继续撬。
5、搞定，前面板框已掉。
6、小心拆掉后面板框，注意底部按键板有数据线，不要弄折。
7、后面板罩已拆。
8、拆掉面板屏蔽罩的4颗螺丝。
9、轻轻掀起屏蔽罩，注意液晶面板屏蔽线要卸掉一端插头。
10、小心卸掉插头。
11、拆机搞成。
12、液晶面板MADE IN KORIA。
国产技术赶紧的。
13、电源板全景
14、果然一电容稍有鼓包。
15、原来是C205.是个1000uF/16V的。
注意是105℃高温电容。
用烙铁将其拆下，测量其电阻，还是无穷大，看来这个电容没有彻底坏掉。
找到一个25V/2200uF 的电容替换掉。
这个电容又大，耐压值又高，但愿还能用7年，吼吼~~~~
16、电容太大，主板上放不下，使用透明胶带固定于屏蔽金属壳上。
17、顺便看一看显示控制板，板上预留了DVI接口，不过相关的驱动电阻没有焊接。
估计焊上DVI座也不能用。
18、按照相反的顺序安装好，哈哈有显示了。
维修成功！。
