CAD操作技巧全攻略个必备的快捷键总汇CAD操作技巧全攻略:个人必备的快捷键总汇CAD(计算机辅助设计)是现代工程设计中广泛使用的一种工具。

无论是建筑设计、机械设计还是其他领域,CAD的应用都无可替代。

然而,针对CAD的操作技巧并不是每个人都能轻松掌握的。

本文将为大家详细介绍一些CAD操作的技巧和快捷键,帮助你提高工作效率并成为一名合格的CAD设计师。

一、基础操作技巧1. 放大和缩小视图在CAD软件中,你可以使用快捷键来放大或缩小画面。

常见的操作是使用鼠标滚轮向前滚动来放大画面,向后滚动来缩小画面。

此外,你还可以使用“+”和“-”键来实现放大和缩小的功能。

2. 平移视图当你需要在CAD中平移视图时,可以按住鼠标中键并拖动来移动视图。

这种方式比使用滚动条或者导航栏更方便快捷。

3. 选择对象在CAD中,我们经常需要选择特定的对象进行操作。

你可以使用鼠标或键盘的快捷键来选择对象。

按住Shift键并单击鼠标左键可以进行多选择,按住Ctrl键并单击可以取消已选择的对象。

二、常用快捷键1. 绘图命令- 直线命令:L- 矩形命令:R- 圆命令:C- 弧命令:A- 多边形命令:PL2. 修改命令- 剪切命令:TRIM- 移动命令:MOVE- 旋转命令:ROTATE- 缩放命令:SCALE- 镜像命令:MIRROR 3. 查看命令- 首选项设置:OPTIONS - 追踪设置:OSNAP- 图层管理:LAYER- 显示/关闭网格:GRID- 过滤对象:FILTER三、效率提升技巧1. 使用快捷键了解并熟练掌握CAD软件的快捷键是提高工作效率的关键。

通过使用快捷键,你可以在操作中省去繁琐的鼠标点击,并且可以快速切换不同的命令。

2. 利用自定义工具栏CAD软件通常支持自定义工具栏和快捷菜单。

你可以根据自己的工作需求,将常用的工具和命令添加到自定义工具栏中,以便快速访问和使用。

3. 使用命令别名CAD软件允许用户为常用的命令设置别名,并通过键盘输入别名来执行命令。

必收藏|cad制图的80个技巧再也不怕客户要图纸了

必收藏|cad制图的80个技巧再也不怕客户要图纸了

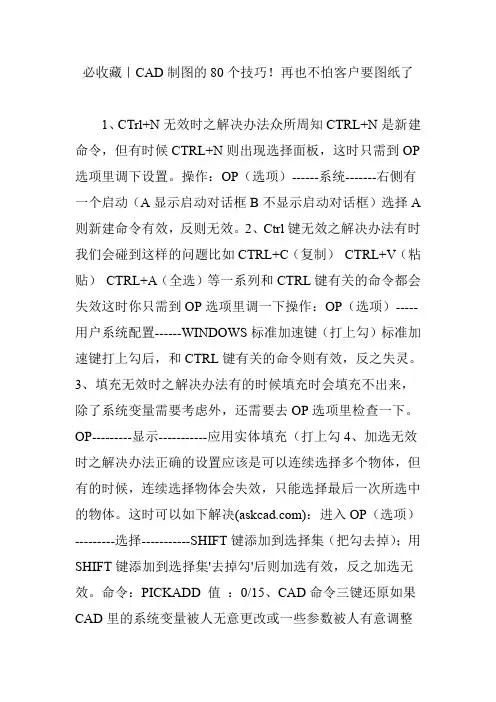

必收藏|CAD制图的80个技巧!再也不怕客户要图纸了1、CTrl+N无效时之解决办法众所周知CTRL+N是新建命令,但有时候CTRL+N则出现选择面板,这时只需到OP 选项里调下设置。

操作:OP(选项)------系统-------右侧有一个启动(A显示启动对话框B不显示启动对话框)选择A 则新建命令有效,反则无效。

2、Ctrl键无效之解决办法有时我们会碰到这样的问题比如CTRL+C(复制)CTRL+V(粘贴)CTRL+A(全选)等一系列和CTRL键有关的命令都会失效这时你只需到OP选项里调一下操作:OP(选项)-----用户系统配置------WINDOWS标准加速键(打上勾)标准加速键打上勾后,和CTRL键有关的命令则有效,反之失灵。

3、填充无效时之解决办法有的时候填充时会填充不出来,除了系统变量需要考虑外,还需要去OP选项里检查一下。

OP---------显示-----------应用实体填充(打上勾4、加选无效时之解决办法正确的设置应该是可以连续选择多个物体,但有的时候,连续选择物体会失效,只能选择最后一次所选中的物体。

这时可以如下解决():进入OP(选项)---------选择-----------SHIFT键添加到选择集(把勾去掉);用SHIFT键添加到选择集'去掉勾'后则加选有效,反之加选无效。

命令:PICKADD 值:0/15、CAD命令三键还原如果CAD里的系统变量被人无意更改或一些参数被人有意调整了怎么办?这时不需重装,也不需要一个一个的改操作:OP 选项-----配置-----重置即可恢复但恢复后,有些选项还需要一些调整,例如十字光标的大小等。

6、鼠标中键不好用怎么办呀?正常情况下,CAD的滚轮可用来放大和缩小,还有就是平移(按住),但有的时候,按住滚轮时,不是平移,而是出下一个菜单,很烦人。

这时只需调下系统变量mbuttonpan 即可:·初始值:1·支持菜单(.mnu) 文件定义的动作·当按住并拖动按钮或滑轮时,支持平移操·【命令行中的模型,布局不见是的解决办法】·op----选项------显示---------显示布局和模型选项卡(打上勾即可)7、CAD技巧众所周知,确定键有两个,一个是'回车'另一个则是'空格'但现在就让我们用右键来代替他们吧!OP选项-----用户系统配置-------绘图区域中使用快捷菜单(打上勾)自定义右键单击进去------把所有的重复上一个命令打上勾试下,右键是不是有确定的攻效了?首推:希望大家能养成右键确定这个习惯其次:空格键次之反感:千万不要用回车键确定8、图形里的圆不圆了咋办呀?经常做图的人都会有这样的体会,所画的圆都不圆了。

CAD新手秘籍

CAD新手秘籍

CAD快捷键和实用技能一需要知道的概念,以及基本操作1、CAD是由很多命令组成,命令的执行方式多种多样,基本上有两种,一种是先输入命令(或选择命令按钮)再执行操作,另外一种是先选择,然后在执行命令。

有许多命令这两种操作都是可以的。

例:删除一个物体的时候可以先选择删除命令,然后再选择物体,也可以先把物体选中再选择删除命令,两种操作的结果都是一样的。

(键盘输入E 空格选择物体空格或者选择物体输入E 空格,结果都是一样的)2、透明命令。

大部分命令执行的过程是单一的,也就是说在执行的过程中只能执行完,或者中途取消。

但也有些命令是在一个命令的执行过程中可以执行另外一个命令,也就是说A命令执行的过程中可以执行B命令,B命令执行完后,继续执行A命令,直至结束。

这样的命令叫“透明命令”3、选择物体的方式。

有两种一种是从左上到右下选择,一种是从右下到左上选择,两种方式的选择结果是不同的,第一种:左上到右下;只能选择到被拉出来的框完全包围的物体;第二种:右下到左上;凡是和虚框相交的所有物体(包括包围了的物体)。

4、相对坐标:相对于当前点(或者你制定的点)的位置,这个非常重要!!!比如你要画一条1000mm的线,选择命令,然后从屏幕上任意取一点,然后给一个方向(移动鼠标到你想的方向,如果是水平或者竖直的线,可按F8打开正交)输入1000回车(或者空格)就得到了一条1000mm的线,这是最简单的相对坐标。

比如你想画一个1000X1000的正方形,那你就需要先选择命令,然后在屏幕上任意取一点,然后输入“@1000,1000”然后回车(或空格)就得到了一个正方形。

“@”就代表了相对坐标。

再有,假如你想画一条1000mm长和水平方向夹角37度的线,那么你就选择线命令,然后再屏幕上任意取一点,然后输入“@1000<37”回车。

OK了。

这两种方式必须要记住,必须的!5、键盘操作:a、在任何时候都可以直接在键盘上输入命令,并执行不需要在某个地方点一下再输入命令。

CAD软件常见操作技巧

CAD软件常见操作技巧

CAD软件常见操作技巧在设计行业,计算机辅助设计软件(CAD)是个不可或缺的工具。

它能够帮助设计师们以更高效、精确的方式创建和修改图纸。

为了帮助大家更好地使用CAD软件,以下是一些常见的操作技巧。

1. 快捷键的利用。

快捷键是提高效率的关键。

熟悉一些基本的快捷键,如复制(Ctrl + C)、粘贴(Ctrl + V)和撤销(Ctrl + Z),可以帮助你更快地完成任务。

此外,还可以根据自己的习惯设置自定义的快捷键,以满足个人的工作流程需求。

2. 使用命令行。

在CAD软件中,命令行是一个快速输入命令的方式。

通过输入命令或关键词,可以快速执行一系列操作,如绘制线条、创建多边形等。

熟练使用命令行可以提高效率,减少使用鼠标的次数。

3. 图层的运用。

图层的使用可以帮助我们更好地组织和管理绘图文件。

通过将图形元素放置在不同的图层上,我们可以根据需要控制它们的可见性和属性。

在进行复杂的设计工作时,合理地分配图层,可以更清晰地展现设计意图。

4. 对象捕捉功能。

在CAD软件中,对象捕捉功能可以帮助我们更准确地定位和操作图形元素。

通过启用对象捕捉功能,并选择相应的捕捉点(如端点、中心点、交点等),我们可以轻松地对齐、延长和连接图形元素。

5. 使用尺寸工具。

尺寸工具是衡量和标记设计图纸中尺寸的重要工具。

通过添加尺寸标注,我们可以清楚地了解每个元素的具体尺寸,并保证设计的准确性。

CAD软件通常提供不同类型的尺寸工具,如线性尺寸、径向尺寸和角度尺寸。

熟练使用这些工具可以使设计工作更加规范化。

6. 使用图块和符号库。

图块和符号库是存储和共享设计元素的有效方式。

通过创建图块(Block),我们可以将复杂的图形元素保存为一个整体,然后在需要时进行复用。

同时,利用符号库(Library)可以方便地存储和访问常用的标准图形和符号,节省绘图时间和精力。

7. 利用CAD软件的绘图辅助工具。

CAD软件通常提供各种绘图辅助工具,如网格、参考线和对齐工具等。

CAD技巧大集合

CAD技巧大集合

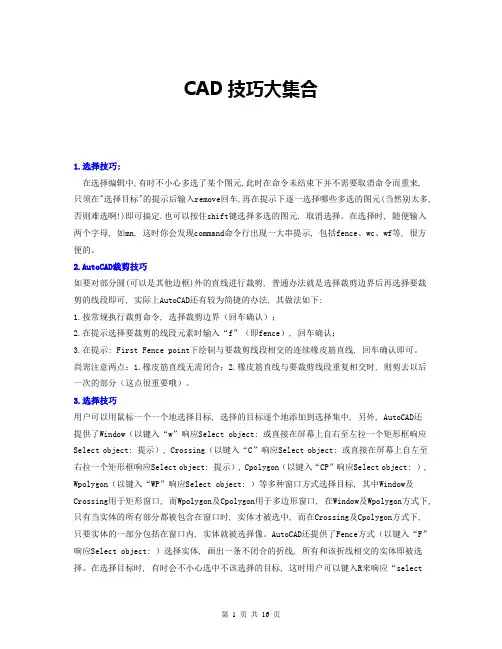

CAD技巧大集合1.选择技巧:在选择编辑中,有时不小心多选了某个图元,此时在命令未结束下并不需要取消命令而重来,只须在"选择目标"的提示后输入remove回车,再在提示下逐一选择哪些多选的图元(当然别太多,否则难选啊!)即可搞定.也可以按住shift键选择多选的图元, 取消选择。

在选择时, 随便输入两个字母, 如mn, 这时你会发现command命令行出现一大串提示, 包括fence、wc、wf等, 很方便的。

2.AutoCAD裁剪技巧如要对部分圆(可以是其他边框)外的直线进行裁剪, 普通办法就是选择裁剪边界后再选择要裁剪的线段即可, 实际上AutoCAD还有较为简捷的办法, 其做法如下:1.按常规执行裁剪命令, 选择裁剪边界(回车确认);2.在提示选择要裁剪的线段元素时输入“f”(即fence), 回车确认;3.在提示: First Fence point下绘制与要裁剪线段相交的连续橡皮筋直线, 回车确认即可。

尚需注意两点:1.橡皮筋直线无需闭合;2.橡皮筋直线与要裁剪线段重复相交时, 则剪去以后一次的部分(这点很重要哦)。

3.选择技巧用户可以用鼠标一个一个地选择目标, 选择的目标逐个地添加到选择集中, 另外, AutoCAD还提供了Window(以键入“w”响应Select object: 或直接在屏幕上自右至左拉一个矩形框响应Select object: 提示), Crossing(以键入“C”响应Select object: 或直接在屏幕上自左至右拉一个矩形框响应Select object: 提示), Cpolygon(以键入“CP”响应Select object: ), Wpolygon(以键入“WP”响应Select object: )等多种窗口方式选择目标, 其中Window及Crossing用于矩形窗口, 而Wpolygon及Cpolygon用于多边形窗口, 在Window及Wpolygon方式下, 只有当实体的所有部分都被包含在窗口时, 实体才被选中, 而在Crossing及Cpolygon方式下,只要实体的一部分包括在窗口内, 实体就被选择像。

CAD制图的80个神技巧,都学会你就逆天了

CAD制图的80个神技巧,都学会你就逆天了

CAD制图的80个神技巧,都学会你就逆天了1CTrl+N无效时之解决办法众所周知CTRL+N是新建命令,但有时候CTRL+N则出现选择面板,这时只需到OP选项里调下设置。

操作:OP(选项)------系统-------右侧有一个启动(A显示启动对话框B不显示启动对话框)选择A则新建命令有效,反则无效。

有时我们会碰到这样的问题比如CTRL+C(复制) CTRL+V(粘贴) CTRL+A(全选)等一系列和CTRL键有关的命令都会失效这时你只需到OP选项里调一下操作:OP(选项)-----用户系统配置------WINDOWS标准加速键(打上勾)标准加速键打上勾后,和CTRL键有关的命令则有效,反之失灵。

3填充无效时之解决办法有的时候填充时会填充不出来,除了系统变量需要考虑外,还需要去OP选项里检查一下。

OP---------显示-----------应用实体填充(打上勾)4加选无效时之解决办法正确的设置应该是可以连续选择多个物体,但有的时候,连续选择物体会失效,只能选择最后一次所选中的物体。

这时可以如下解决():进入OP(选项)---------选择-----------SHIFT键添加到选择集(把勾去掉);用SHIFT键添加到选择集"去掉勾"后则加选有效,反之加选无效。

命令:PICKADD 值:0/15CAD命令三键还原如果CAD里的系统变量被人无意更改或一些参数被人有意调整了怎么办?这时不需重装,也不需要一个一个的改操作:OP选项-----配置-----重置即可恢复但恢复后,有些选项还需要一些调整,例如十字光标的大小等。

6鼠标中键不好用怎么办呀?正常情况下,CAD的滚轮可用来放大和缩小,还有就是平移(按住),但有的时候,按住滚轮时,不是平移,而是出下一个菜单,很烦人。

这时只需调下系统变量mbuttonpan即可:初始值:1支持菜单 (.mnu) 文件定义的动作当按住并拖动按钮或滑轮时,支持平移操【命令行中的模型,布局不见是的解决办法】op----选项------显示---------显示布局和模型选项卡(打上勾即可)7CAD技巧众所周知,确定键有两个,一个是"回车"另一个则是"空格"但现在就让我们用右键来代替他们吧!OP选项-----用户系统配置-------绘图区域中使用快捷菜单(打上勾)自定义右键单击进去------把所有的重复上一个命令打上勾试下,右键是不是有确定的攻效了?首推:希望大家能养成右键确定这个习惯其次:空格键次之反感:千万不要用回车键确定8图形里的圆不圆了咋办呀?经常做图的人都会有这样的体会,所画的圆都不圆了。

提升CAD绘图速度的实用技巧

提升CAD绘图速度的实用技巧

提升CAD绘图速度的实用技巧CAD(计算机辅助设计)软件在现代工程设计中扮演着至关重要的角色。

对于工程师和设计师来说,提高CAD绘图的速度和效率是非常重要的。

在这篇文章中,我们将探讨一些实用的技巧,帮助你提升CAD绘图的速度。

1. 使用快捷键:熟练掌握CAD软件的快捷键可以大大提高绘图速度。

不要依赖于鼠标和菜单栏的操作,而是尽量使用键盘快捷键来完成常用的操作,如选择、移动、复制、旋转等。

建议你花一些时间学习并熟练掌握这些快捷键。

2. 使用图层:将不同元素放置在不同的图层上,可以提高绘图的可编辑性和可管理性。

通过使用图层,你可以轻松地控制不同元素的可见性,并进行相应的编辑操作。

这样可以节省大量的时间,特别是在绘制复杂的图形时。

3. 使用模板和样式:在开始绘图之前,建议你使用CAD软件提供的模板和样式库。

这些预定义的模板和样式包含了常见的标准设置,可以减少你制作绘图设置的时间。

根据你的需求选择适当的模板和样式,然后进行必要的调整和修改。

4. 学会使用命令:CAD软件提供了许多强大的命令和功能,可以帮助你更高效地完成绘图任务。

培养良好的命令操作习惯,可以节省大量的时间和精力。

使用窗口、挖洞、阵列等命令来加快绘图速度,并通过了解各个命令的选项和参数来优化操作。

5. 使用图块:将常用的图形和元素保存为图块,可以提高CAD绘图的速度和一致性。

通过使用图块,你可以快速插入并重复使用常见的图形元素,避免每次都重新绘制。

这对于绘制重复的构件或符号特别有用。

6. 使用几何约束:CAD软件通常提供了几何约束功能,可以帮助你更精确地绘制和编辑图形。

通过应用水平、垂直、对称、相切等几何约束,可以快速创建符合要求的图形,并轻松地修改和调整。

这样不仅提高了绘图速度,还降低了出错的可能性。

7. 使用图形搜索和选择功能:CAD软件通常提供了图形搜索和选择功能,可以帮助你快速定位和选择特定的图形元素。

熟练掌握这些功能,可以提高你的绘图速度,尤其是在处理复杂的图纸和大量图形元素时。

CAD技巧120个绝对实用

CAD技巧120个绝对实用

CAD技巧 120个绝对实用!1.【CTrl+N无效时之解决办法】众所周知CTRL+N是新建命令但有时候CTRL+N则出现选择面板这时只需到OP选项里调下设置操作:OP(选项)------系统-------右侧有一个启动(A显示启动对话框B不显示启动对话框)选择A则新建命令有效,反则无效2.【Ctrl键无效之解决办法】CA有时我们会碰到这样的问题比如CTRL+C(复制),,CTRL+V(粘贴)CTRL+A(全选)等一系列和CTRL键有关的命令都会失效这时你只需到OP选项里调一下操作:OP(选项)-----用户系统配置------WINDOWS标准加速键(打上勾)标准加速键打上勾后,和CTRL键有关的命令则有效,反之失灵3.【填充无效时之解决办法】有的时候填充时会填充不出来除了系统变量需要考虑外还需要去OP选项里检查一下OP---------显示-----------应用实体填充(打上勾)4.【加选无效时之解决办法】正确的设置应该是可以连续选择多个物体但有的时候,连续选择物体会失效,只能选择最后一次所选中的物体这时可以如下解决进入OP(选项)---------选择-----------SHIFT键添加到选择集(把勾去掉)用SHIFT键添加到选择集“去掉勾”后则加选有效反之加选无效命令:PICKADD 值:0/15.【CAD命令三键还原】如果CAD里的系统变量被人无意更改或一些参数被人有意调整了怎么办这时不需重装,也不需要一个一个的改操作:OP选项-----配置-----重置即可恢复但恢复后,有些选项还需要一些调整,例如十字光标的大小等~6.【鼠标中键不好用怎么办呀】正常情况下CAD的滚轮可用来放大和缩小,,,还有就是平移(按住)但有的时候,按住滚轮时,不是平移,而是出下一个菜单,很烦人这时只需调下系统变量mbuttonpan即可初始值: 1支持菜单 (.mnu) 文件定义的动作当按住并拖动按钮或滑轮时,支持平移操【命令行中的模型,布局不见是的解决办法】op----选项------显示---------显示布局和模型选项卡(打上勾即可)7.【CAD技巧】众所周知,确定键有两个,一个是“回车”另一个则是“空格”但现在就让我们用右键来代替他们吧OP选项-----用户系统配置-------绘图区域中使用快捷菜单(打上勾)自定义右键单击进去------把所有的重复上一个命令打上勾试下,右键是不是有确定的攻效了.首推:希望大家能养成右键确定这个习惯其次:空格键次之烦感:千万不要用回车键确定8.【图形里的圆不圆了咋办呀】经常做图的人都会有这样的体会所画的圆都不圆了,当然,学过素描的人都知道,圆是有很多折线组合而成这里就不多说了一个命令搞定它命令:RE~即可9.【图形窗口中显示滚动条】也许有人还用无滚轮的鼠标,那么这时滚动条也许还有点作用(如果平移不太会用)op----显示------图形窗口中显示滚动条即可10.【保存的格式】OP----打开和保存----另存为2000格式为什么要存2000格式呢因为CAD版本只向下兼容这样用2002 2004 2006都可以打开了方便操作11.【如果想下次打印的线型和这次的一样怎么办】换言之.【如何保存打印列表】op选项-----打印------添加打印列表但在这之前,你得自己建立一个属于自己的例表表告诉我你不会建12.【如果在标题栏显示路径不全怎么办】op选项---------打开和保存----------在标题栏中显示完整路径(勾选)即可13.【目标捕捉(OSNAP)有用吗】答:用处很大。

提高CAD绘图效率的技巧和方法

提高CAD绘图效率的技巧和方法

提高CAD绘图效率的技巧和方法CAD软件是工程设计和绘图的必备工具,然而在使用过程中,我们往往会遇到一些效率低下的问题。

下面将为大家介绍一些提高CAD绘图效率的技巧和方法,希望能帮助大家更高效地完成绘图任务。

1. 使用快捷键:熟练掌握CAD软件的快捷键可以大幅提高绘图效率。

可以将常用的命令和操作设置为自定义快捷键,减少鼠标操作的时间。

2. 利用模板文件:在开始绘图之前,可以创建一个包含常用图层、样式和标注的模板文件。

使用模板文件可以避免每次都从头开始设置相关参数,节省了大量时间。

3. 使用块和外部引用:将常用的图形元素制作成块,并保存为外部文件,以便在不同的绘图中重复使用。

通过使用外部引用,可以在不同的图纸中共享和更新块,避免了重复绘制的麻烦。

4. 利用CAD命令:掌握一些CAD软件的高级命令可以提高绘图效率。

比如使用“偏移”命令可以快速创建平行线,使用“阵列”命令可以快速复制和排列对象等。

5. 使用图层和图层过滤器:合理使用图层可以提高绘图的可读性和编辑效率。

通过将不同的元素放置在不同的图层上,可以方便地控制和编辑各个元素。

同时,使用图层过滤器可以快速选择和编辑指定图层上的对象。

6. 学习自动绘图技术:CAD软件中往往内置了一些自动绘图和编辑功能,比如“画多段线”和“填充”命令等。

熟悉和应用这些功能,可以大幅提高绘图效率。

7. 合理设置显示模式:在绘图过程中,适当调整绘图区域的显示模式可以提高绘图效率。

比如将图像切换为黑白模式可以减少图像的加载和显示时间,加快绘图的响应速度。

8. 使用图中图功能:对于大型工程项目,可以使用图中图功能将整个项目的总平面图和局部细节图结合在一起。

这样既可以方便查看和编辑细节部分,又不会影响整体布局。

总之,提高CAD绘图效率的关键在于熟练掌握软件操作,并灵活运用各种技巧和方法。

通过合理的设置和利用CAD软件中提供的功能,可以简化绘图过程,提高效率,并最终提升工作效果。

最新CAD技巧120个绝对实用完整版

最新CAD技巧120个绝对实用完整版

最新CAD技巧120个绝对实用完整版
一、CAD的12个小经验:
1、把大的图形划分成更小的图形以提高精度和提高处理速度。

2、把大的图形分解成多个小图形,可以更好地控制和操作。

3、当绘制连线的时候,尽量平稳一些以提高精度。

4、当绘制线条时,尽量使用虚线或者点线来提高精度。

5、使用“自由绝缘线”命令来取消已绘制的线条之间的连接关系。

6、使用“缩放”命令来改变图形的大小。

7、使用“双击收缩”命令来精确控制线条随点的移动。

8、使用CAD中的“自动三角剪”命令来加快绘图速度。

9、把更大的图形拆分成多个小图,用不同的颜色标记出每个小图,然后与原图形进行比较。

10、在绘制实体图形时,使用正确的边界和拓扑结构,可以更快完成绘图。

11、使用CAD中的“快速图块”命令来提高处理速度。

12、使用CAD中的“尺寸标注”命令来精确控制图形的大小。

二、CAD的10个常见操作:
1、将抽象图形转换成具体图形:使用“绘制”命令来把抽象图形转换成具体图形。

2、成批处理:把一个复杂的图形拆分成小图形,然后一次性处理大量的复杂图形。

3、改变线条的粗细:使用“线宽”命令来改变线条的粗细。

4、把一个对象拆分成多个对象:使用“拆分”命令把一个对象拆分成多个对象。

经典100个CAD使用技巧,助你成为CAD高手!

经典100个CAD使用技巧,助你成为CAD高手!

1.打开旧图遇到异常错误而中断退出怎么办?新建一个图形文件,把旧图以图块形式插入即可。

2.样板文件的作用?(1)样板图形存储图形的所有设置,还可能包含预定义的图层、标注样式和视图。

样板图形通过文件扩展名【.dwt】区别于其他图形文件。

它们通常保存在template目录中。

(2)如果根据现有的样板文件创建新图形,则新图形中的修改不会影响样板文件。

可以使用随程序提供的一个样板文件,也可以创建自定义样板文件。

3.打开dwg文件时,系统弹出【AutoCAD消息】对话框提示【图形文件无效】,告诉用户文件不能打开怎么办?这种情况下可以先退出打开操作,然后打开【文件】菜单,选【图形实用工具︱修复】命令,或者在命令行直接用键盘输入【recover】,接着在【选择文件】对话框中输入要恢复的文件,确认后系统开始执行恢复文件操作。

4.从备份文件中恢复图形首先要使文件显示其扩展名(打开我的电脑,【工具】选项卡,文件夹选项,【查看】选项卡,把【隐藏已知文件类型的扩展名】前面的钩去掉);其次要显示所有文件(打开我的电脑,【工具】选项卡,文件夹选项,【查看】选项卡,【隐藏文件和文件夹】选择列表,选【显示隐藏的文件、文件夹和驱动器】);再次找到备份文件(它的位置可以在AutoCAD【工具】菜单,选项,【文件】选项卡,【临时图形文件位置】查到),将其重命名为【.DWG】格式;最后用打开其他CAD 文件的方法将其打开即可。

5.AutoCAD中的工具栏不见了怎么办?选择【工具】菜单,选项,【配置】选项卡,【重置】按钮;也可用命令MENULOAD,然后点击浏览,选择ACAD.MNC加载即可。

6.如何关闭CAD中的*BAK文件?(1)选择【工具】菜单,选项,选【打开和保存】选项卡,再在对话框中将【每次保存时均创建备份副本】前的对钩去掉。

(2)也可以用命令ISAVEBAK,将ISAVEBAK 的系统变量修改为0,系统变量为1 时,每次保存都会创建【*BAK】备份文件。

cad绘图技巧集锦

cad绘图技巧集锦

cad绘图技巧集锦各位是怎样提高运用autocad的操作速度和画图的效率的?我画图的速度可能比不上网上各位高手,但在我认识的人群中还没有一位能超过我。

我认为提高画图速度的关键不在于电脑操作的速度而在于电脑(软件)应用的程度。

我几乎不用快捷键,除了输入数据和文字外就不再按键盘。

我认为提高画图效率的途径有:1. 首先,心态要好。

也即,要主动去画,而不是被动地为完成任务去画。

2. 对专业必须要熟悉。

一些老工程师尽管电脑不怎么样,但效率有时也很高,甚至超过电脑操作非常熟练的年轻人。

3. 不要马上画图而要先构思。

工程设计一般都有参考图或技术设计图或方案设计图,凭空画图的可能性是绝小的。

那么,不要接到任务就上机画,先花半天一天甚至几天时间去看图,去构思。

磨刀不误砍柴功!4.正确画图,这就是严格按1:1实际画图。

很有一些人认为,这么画图太慢,马虎才能快。

初看好像有道理,其实不然,我们画的是工程图,我敢说没有一个工程是不修改的,哪有一张图纸画好后就完工的?如有,应该是太简单的图了。

如果开始时严格画图,修改时就十分方便,时间被节约下来。

5. 对软件要研究透。

就说AutoCAD吧,会用的人满街都是,但深入研究的人凤毛麟角。

画一个对象有数种方法,你用的是最简单最快捷的吗?6. 适当自己做点二次开发。

这要求是高了点,但如果你去做了,会大大提高你的工作效率。

这效率的来源是:a.二次开发的软件;b.开发后你对原软件的了解深了,掌握的技巧就多。

7. 养成好的习惯。

一般来说,符合自己习惯的方法是最好的方法。

但,如果当初你学的是最简便的方法并养成了好的习惯不是更好吗?我经常遇到这样一件事提醒初学者,一般在学校就学了一点,毕业到单位后认为不需要正规培训,边干边学,结果师兄怎样画他也怎样画,慢慢地养成坏习惯。

习惯养成了再改谈何容易!我建议初学者,最好买本正规的书,《从入门到精通》系列书就很好,按书上的方法一步一个脚印踏踏实实去学。

总之,我的方法看起来正好与一般的方法相反,但确实给我带来高效率。

CAD操作技巧大全个不重复快捷键解析

CAD操作技巧大全个不重复快捷键解析

CAD操作技巧大全个不重复快捷键解析无论是专业设计师还是学习CAD软件的初学者,熟练掌握CAD操作技巧都是必不可少的。

CAD操作技巧不仅可以提高工作效率,还能增加绘图的精度和质量。

本文将为您介绍一些CAD操作技巧,以及对应的快捷键解析,帮助您更加高效地使用CAD软件。

一、基础操作技巧1. 绘图命令在CAD软件中,进行绘图的第一步就是使用绘图命令。

常见的绘图命令包括线段、圆、矩形等。

通过点击相应的按钮或输入命令名称,即可调用相应的绘图命令。

每个绘图命令都有相应的快捷键,例如“L”表示绘制直线命令,“C”表示绘制圆命令。

2. 选择和操作对象在CAD软件中,选择和操作对象是基本的操作。

通过使用选择命令,您可以选择单个或多个对象,并对其进行移动、复制、旋转等操作。

常用的选择命令包括选择全部对象、“window”选择、交叉选择等。

使用快捷键“Ctrl+A”可以选择全部对象。

3. 撤销和重做在CAD软件中,有时候需要撤销刚才的操作。

通过点击撤销按钮或使用快捷键“Ctrl+Z”,可以撤销上一步操作。

如果需要重新进行刚才撤销的操作,可以点击重做按钮或使用快捷键“Ctrl+Y”。

4. 保存和关闭绘图文件在CAD软件中,经常需要保存和关闭绘图文件。

通过点击保存按钮或使用快捷键“Ctrl+S”,可以将当前绘图文件保存到指定位置。

如果需要关闭绘图文件,可以点击关闭按钮或使用快捷键“Ctrl+W”。

5. 坐标输入在CAD软件中,可以通过坐标输入来精确控制绘图位置。

坐标输入可以通过直接输入坐标值,也可以通过使用相对坐标、极坐标等来进行。

例如,使用绘图命令“L”来绘制直线,可以直接输入起点和终点的坐标值。

二、常用CAD操作技巧1. 复制和移动对象复制和移动对象是常见的操作。

通过使用复制和移动命令,可以将选定的对象复制或移动到指定位置。

使用快捷键“Ctrl+C”和“Ctrl+V”可以实现对象的复制粘贴。

使用快捷键“Ctrl+M”可以实现对象的移动。

(最新整理)CAD实用绘图技巧85则

(最新整理)CAD实用绘图技巧85则

CAD实用绘图技巧85则编辑整理:尊敬的读者朋友们:这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布的,发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方,但是任然希望(CAD实用绘图技巧85则)的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈,这将是我们进步的源泉,前进的动力。

本文可编辑可修改,如果觉得对您有帮助请收藏以便随时查阅,最后祝您生活愉快业绩进步,以下为CAD实用绘图技巧85则的全部内容。

CAD绘图技巧85则1.如何替换找不到的原文字体?2.如何删除顽固图层?3。

打开旧图遇到异常错误而中断退出怎么办?4.在AUTOCAD中插入EXCEL表格的方法.5。

在Word文档中插入AutoCAD图形的发法。

6.将AutoCAD中的图形插入WORD中有时会发现圆变成了正多边形怎么办?7。

将AutoCAD中的图形插入WORD时的线宽问题。

8。

AutoCAD在XP操作系统下打印时致命错误怎么办?9。

在AutoCAD2002中移动文字就出错是什么缘故?10.打开dwg文件时,系统弹出“AutoCADMessage”对话框提示“Drawingfileisnotvalid”,告诉用户文件不能打开怎么办?11.在多行文字(mtext)命令中使用Word97编辑文本。

12。

AutoCAD图导入photoshop的方法.13。

修改完ACAD。

PGP文件后,不必重新启动AUTOCAD立刻加载刚刚修改过的ACAD。

PGP文件的方法。

14。

从备份文件中恢复图形15.解决AutoCAD2005不能注册的方法。

16。

acad.pgp文件的修改17.AUTOCAD中的工具栏不见了怎么办?18.如何关闭CAD中的*BAK文件?19.如何调整AUTOCAD中绘图区左下方显示坐标的框?20。

绘图时没有虚线框显示怎么办?21.选取对象时拖动鼠标产生的虚框变为实框且选取后留下两个交叉的点怎么办?22。

CAD命令快捷键及应用技巧大全

CAD命令快捷键及应用技巧大全

CAD命令快捷键及应用技巧大全一、CAD命令1. LINE:绘制直线。

输入LINE命令后,依次点击指定直线的起点和终点位置,然后按Enter键完成直线的绘制。

2. CIRCLE:绘制圆。

输入CIRCLE命令后,选择指定圆心位置,再选择指定半径长度,然后按Enter键完成圆的绘制。

3. ARC:绘制弧。

输入ARC命令后,选择指定圆心位置,再选择起点和终点位置,然后按Enter键完成弧的绘制。

4. OFFSET:生成偏移曲线。

输入OFFSET命令后,选择要偏移的对象,再输入偏移的距离,然后按Enter键完成偏移曲线的生成。

5. TRIM:修剪对象。

输入TRIM命令后,选择要修剪的对象,再选择要修剪的部分,然后按Enter键完成修剪操作。

6. EXTEND:延伸对象。

输入EXTEND命令后,选择要延伸的对象,再选择要延伸到的位置,然后按Enter键完成延伸操作。

7. MOVE:移动对象。

输入MOVE命令后,选择要移动的对象,再选择移动的目标位置,然后按Enter键完成移动操作。

8. COPY:复制对象。

输入COPY命令后,选择要复制的对象,再选择复制的目标位置,然后按Enter键完成复制操作。

9. ROTATE:旋转对象。

输入ROTATE命令后,选择要旋转的对象,再选择旋转的基准点和旋转角度,然后按Enter键完成旋转操作。

10. SCALE:缩放对象。

输入SCALE命令后,选择要缩放的对象,再选择缩放的基准点和缩放比例,然后按Enter键完成缩放操作。

二、CAD快捷键1.L:绘制直线2.C:绘制圆3.A:绘制弧4.O:生成偏移曲线5.T:修剪对象6.E:延伸对象7.M:移动对象8.CP:复制对象9.RO:旋转对象10.SC:缩放对象三、CAD应用技巧1.使用图层:将不同类型的对象分别放置在不同的图层中,可以方便地控制图层的显示和隐藏,提高绘图效率。

2.使用块:将常用的对象或图形组合成块后保存,可以快速重复使用,避免重复绘制相同的图形。

高级CAD绘图技巧与实例分享

高级CAD绘图技巧与实例分享

高级CAD绘图技巧与实例分享在CAD软件中,使用一些高级技巧能够帮助我们更加高效地完成绘图工作。

本文将分享一些实用的CAD绘图技巧,并提供一些实例,帮助大家更好地理解和运用这些技巧。

1. 使用快捷键熟练使用CAD软件的快捷键能够极大提高绘图效率。

比如,通过按下L键可以直接启用直线工具,按下C键可以启用圆弧工具等等。

掌握这些快捷键,能够快速地选择和切换工具,大大加快绘图速度。

2. 多用实体命令在绘制过程中,尽量使用CAD软件中的实体命令,而不要使用复杂的图案填充或切割工具。

实体命令能够更好地处理图形的连续性和一致性,并且在后续编辑时更加方便。

3. 使用图层合理使用图层可以使绘图更加清晰和易于管理。

不同的元素可以放置在不同的图层上,便于后续编辑和调整。

同时,在输出时,也可以方便地对图层进行控制,按需打印或导出。

4. 利用CAD库CAD库是一个存储各种已绘制图形的宝库。

通过使用CAD库,我们可以方便地插入和调整常用的图形元素,无需重复绘制。

此外,我们也可以创建自己的CAD库,将常用的图形元素保存其中,以备日后使用。

5. 使用捕捉和追踪功能CAD软件中的捕捉和追踪功能可以帮助我们更精确地定位和绘制物体。

通过开启捕捉与追踪功能,我们可以轻松地将绘图元素对齐和定位到某个确切的位置,避免出现绘图误差。

6. 控制对象属性CAD软件中的对象属性指的是线条颜色、线宽、图案填充等等。

在绘图过程中,根据需要,我们可以调整不同对象的属性,使绘图更美观和易于理解。

同时,在后续编辑和调整中,也可以方便地修改对象的属性。

下面,我们将通过几个实例来展示上述CAD绘图技巧的具体应用:实例一:制作建筑平面图在CAD软件中,通过使用直线工具、面工具以及图层管理等技巧,我们可以方便地绘制建筑平面图。

通过合理设置图层和捕捉功能,我们可以轻松绘制出建筑的轮廓、墙体和门窗等元素。

实例二:绘制机械零件图对于机械设计师来说,绘制零件图是日常工作的一部分。

CAD常用操作技巧

CAD常用操作技巧

CAD常用操作技巧CAD是一种广泛应用于工程设计和制图的软件工具。

它具有强大的功能和复杂的操作界面,因此学习和掌握CAD常用操作技巧对于提高工作效率是至关重要的。

本文将介绍一些常用操作技巧,帮助读者更好地使用CAD软件。

首先,让我们从基本的绘图开始。

在CAD软件中,绘制基本线条是最常见的操作之一。

为了绘制一条直线,只需点击绘图工具栏上的“直线”按钮,然后在绘图区域内选择起点和终点,最后点击确定。

此外,还可以使用CAD软件提供的其他线条工具,如多段线、圆弧等。

在绘制完成基本线条后,我们可能需要对其进行编辑和修改。

CAD 软件提供了丰富的编辑功能,例如平移、旋转和缩放。

平移功能可以将选定的对象从一个位置移动到另一个位置。

旋转功能可根据指定的角度将对象旋转。

缩放功能可将对象放大或缩小。

这些编辑功能可以帮助我们快速地修改图纸,使其符合设计要求。

此外,对于复杂的图纸,将图层应用于绘图是非常有用的。

图层是一种逻辑组织对象的方式,使得绘图更加清晰和易于编辑。

通过在CAD软件中选择“图层”功能,我们可以创建不同的图层,并将相应的对象分配到这些图层上。

这样,我们可以根据需要控制图层的可见性和打印属性,进而方便对图纸进行管理和操作。

当我们需要绘制对称的对象时,镜像功能可以派上用场。

CAD软件提供了镜像功能,通过指定一个镜像线来创建镜像对象。

选择需要镜像的对象,然后在绘图区域内选择镜像线。

最后,CAD软件将自动创建出对称的对象。

另一个常用的操作技巧是使用捕捉和对象捕捉工具。

捕捉功能可以帮助我们吸附到绘图区域内的特定点,以便更准确地绘图。

例如,我们可以启用网格捕捉功能,以便将对象对齐到网格线上。

对象捕捉工具则可以帮助我们吸附到绘图中的其他对象,以便更好地对齐和定位。

此外,快捷键是CAD软件中提高工作效率的利器。

通过熟练掌握CAD软件的快捷键,我们可以避免频繁地在工具栏上查找所需的功能。

例如,按下“L”键可以快速切换到直线绘图工具;按下“M”键可以切换到移动对象工具。

47个快捷键50个CAD技巧助你神速绘图之欧阳德创编

47个快捷键50个CAD技巧助你神速绘图之欧阳德创编

47个快捷键50个CAD技巧2018-01-05 易点造价终于知道为什么别人用CAD总是很快了,原来他们早就掌握了这些实用的CAD技巧!为你默默地转了,总有用得到的时候。

147个快捷键1. 创建直线的快捷方式是L+空格2. 创建圆的快捷方式是C+空格3. 创建圆弧的快捷方式是A+空格4. 创建矩形的快捷方式是REC+空格5. 创建点的快捷方式是PO+空格6. 创建单行文本的命令是DT7. 创建多行文本的命令是MT8. 创建填充的命令是H9.将已经画出的线段延伸到某一线段 EX+空格10.将已经画出的矩形倒圆角 F+空格11.修剪绘图过程中多余的线 TR+空格12. 修改文本 ED+空格13. 移动命令是M+空格;14. 旋转命令的快捷方式是RO+空格15. 偏移命令的快捷方式是O+空格16. 镜像命令的快捷方式是MI+空格17. 复制命令的快捷方式是CO+空格18. 局部观察平面图细节时,通常使用Z+空格19. 可以在工作区看到实时缩放的放大镜Z+空格+空格20. 平移视图的快捷方式是P+空格21. 通过平移视图平移视图P+空格22.返回上一视图Z+空格+P+空格23. 全局显示自己绘的平面图Z+空格+A+空格24. 快捷方式CTRL+P代表打印文件25. 快捷方式CTRL+C代表复制26. 快捷方式CTRL+V代表粘贴27. 快捷方式CTRL+X代表剪切28. 新建文件的快捷方式是CTRL+N29. 在CAD里寻求帮助时,可直接点击F130. 正交的快捷方式是F831. 打开和关闭对象捕捉工具的快捷方式是F332. 直线标注的快捷方式是DLI+空格33. 调整文字样式可以通过ST+空格快捷方式实现34. 重新生成的快捷方式是R+ E+空格35. 设置捕捉模式可以通过快捷方式实现 OS+空格36.ENTER键可以重复上一次的操作空格键也可以重复上一次的操作37. 刷新的快捷键是RE+空格38. AutoCAD系统中,想取消正在执行的命令可用ESC39. 设置捕捉模式的快捷键是OS40. 旋转命令的快捷方式是RO41. 计算面积的快捷键是AA42. 平移的快捷键是P+空格43. 最常用的标注快捷键是DLI44. 直线的快捷方式是LINE45. 创建圆的快捷键 C46. 偏移命令的快捷方式是O47.可以修改文本ed250个技巧1、文字镜像如何设置转动与不转动A、在镜像前,输入MIRRTEXT指令B、输入新值0 代表不转动;输入新值1代表转动C、MIRRTEXT指令完成后,输入MI镜像指令就OK 了2、CAD的版本转换A、CAD高版本可以打开所有低版本的图纸B、CAD低版本不可以打开高版本的图纸C、高版本转成低版本的方法,直接点击另存为,将文件类型可以改成任意的低版本D、将低版本转换成高版本,就比较复杂了,需要第三方软件,也就是版本转换器。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

50个CAD技巧——助你神速绘图,玩转CAD1、文字镜像如何设置转动与不转动A、在镜像前,输入MIRRTEXT指令B、输入新值0 代表不转动;输入新值1代表转动C、MIRRTEXT指令完成后,输入MI镜像指令就OK了2、CAD的版本转换A、CAD高版本可以打开所有低版本的图纸B、CAD低版本不可以打开高版本的图纸C、高版本转成低版本的方法,直接点击另存为,将文件类型可以改成任意的低版本D、将低版本转换成高版本,就比较复杂了,需要第三方软件,也就是版本转换器。

3、CAD默认保存文件为低版本A、在绘图界面输入OPB、点击打开和保存选项卡C、在文件保存-另存为处选择低版本就可以了4、多段线的合并方法A、输入PE指令B、选择需合并的一条线,输入Y,再接着输入JC、选择所有需要合并的线条,就可以了5.填充无效时的解决办法有的时候填充时会填充不出来,除了系统变量需要考虑外,还需要去OP选项里检查一下。

解决方法:OP----显示---应用实体填充(打上勾)6、加选无效时的解决办法正确的设置应该是可以连续选择多个物体,但有的时候,连续选择物体会失效,只能选择最后一次所选中的物体。

解决方法:OP(选项)---选择---SHIFT键添加到选择集(把勾去掉)用SHIFT键添加到选择集“去掉勾”后则加选有效,反之加选无效。

7. CAD命令三键还原如果CAD里的系统变量被人无意更改,或一些参数被人有意调整了怎么办?这时不需重装,也不需要一个一个的改。

解决方法:OP选项-----配置-----重置但恢复后,有些选项还需要一些调整,例如十字光标的大小等~8.鼠标中键不好用怎么办呀正常情况下,CAD的滚轮可用来放大和缩小,还有就是平移(按住),但有的时候,按住滚轮时,不是平移,而是出下一个菜单,很烦人。

解决方法:这时只需调下系统变量mbuttonpan即可,初始值:1当按住并拖动按钮或滑轮时,支持平移操作。

9.命令行中的模型,布局不见时的解决办法OP----选项------显示----显示布局和模型选项卡(打上勾即可)10. CAD技巧众所周知,确定键有两个,一个是“回车”另一个则是“空格”,但现在就让我们用右键来代替他们吧。

解决方法:OP选项-----用户系统配置-------绘图区域中使用快捷菜单(打上勾)自定义右键单击进去------把所有的重复上一个命令打上勾11、圆形图不圆了怎么办方法一、这个简单,直接输入指令RE就可以方法二、OP----显示----将圆或圆弧平滑度调大一点即可。

12、图形窗口中显示滚动条解决方法:OP----显示------图形窗口中显示滚动条即可OP---显示---图形窗口中显示滚动条即可 .13、如果想下次打印的线型和这次的一样怎么办换言之【如何保存打印列表】,解决方法:OP选项-----打印---添加打印列表但在这之前,你得自己建立一个属于自己的例表14、如何减少文件大小答:在图形完稿后,执行清理(PURGE)命令,清理掉多余的数据,如无用的块,没有实体的图层,未用的线型、字体、尺寸样式等,可以有效减少文件大小。

一般彻底清理需要PURGE二到三次。

-purge,前面加个减号,清理得会更彻底些。

15、为什么不能显示汉字?或输入的汉字变成了问号答:原因可能是:1)对应的字型没有使用汉字字体,如HZTXT.SHX等;2)当前系统中没有汉字字体形文件;应将所用到的形文件复制到AutoCAD的字体目录中;3)对于某些符号,如希腊字母等,同样必须使用对应的字体形文件,否则会显示成问号。

如果找不到错误的字体是什么,或者你眼神不太好,性子有点急,那么你重新设置正确字体及大小,重新写一个,然后用小刷子点新输入的字体去刷错误的字体即可咯~ (系统是有一些自带的字体,但有的时候由于错误操作,或等等一些外界因素而导致汉字字体丢失,这样会给你带来很大的不便,这时你去别人的电脑中复制一些字体过来就OK了)16、为什么输入的文字高度无法改变答:使用的字型的高度值不为0时,用DTEXT命令书写文本时都不提示输入高度,这样写出来的文本高度是不变的,包括使用该字型进行的尺寸标注。

17、为什么有些图形能显示,却打印不出来答:如果图形绘制在AutoCAD自动产生的图层上,就会出现这种情况。

应避免在这些层。

18、DWG文件破坏了咋办呀答:文件---绘图实用程序---修复,选中你要修复的文件19、如果你想修改块咋办呀答:好多人都以为修改不了块,就将其炸开,然后改完再合并重定义成块,下面有一个简单的办法:修改块命令:REFEDIT,按提示,修改好后用命令:REFCLOSE,确定保存,你原先的按改后也随之保存20、镜像过来的字体保持不旋转咋办值为0时,可保持镜像过来的字体不旋转时,进行旋转21、平方怎么打出来呀先对图进行标注,然后用ED命令,在文字格式菜单中的@下拉菜单下选择即可标注平方等特殊字符。

22、特殊符号的输入我们知道表示直径的“Ф”用控制码%%C、表示地平面的“±”用控制码%%P、标注度符号“°”用控制码%%D。

可是在CAD里咋输入啊1) T文字命令,拖出一个文本框框2)在对话框中右键----符号---会出现一些选项23、打印出来的字体是空心的咋办啊在命令行输入TEXTFILL命令,值为0则字体为空心。

值为1则字体为实心的。

24、消除点标记在AutoCAD中有时有交叉点标记会在鼠标点击处产生,用BLIPMODE命令,并在提示行下输入OFF即可消除它。

25、错误文件的恢复有时我们辛苦几天绘制的CAD图会因为停电或其它原因突然打不开了,而且没有备份文件,这时我们可以试试下面的方法恢复:在“文件(File)”菜单中选择“绘图实用程序/修复(DrawingUtilities/Recover)”项,在弹出的“选择文件(Select File)”对话框中选择要恢复的文件后确认,系统开始执行恢复文件操作。

26、恢复失效的特性匹配命令有时我们在AutoCAD R14的使用过程中,其他命令都很正常,但特性匹配却不能用了,重装软件时又找不到它的安装程序,那么试试下面介绍的方法:在命令行键入menu命令,在弹出的"选择菜单文件"对话框中,选择acad.mnu菜单文件,重新加载菜单27、如何隐藏坐标有的时候你会一些抓图软件捕捉CAD的图形界面或进行一些类似的打印操作,但在此过程中,你是不是为了左下角的坐标而苦恼呢?因为它的存在,而影响了你的操作。

解决方法:UCSICON 调置为OFF即可关闭,反之ON打开.28、如果想将CAD图插入WORD咋办呀答:1)先提供一个简单的办法:使用BetterWMF小软件直接复制粘贴到word 中即可,非常完美!2)Word文档制作中,往往需要各种插图,Word绘图功能有限,特别是复杂的图形,该缺点更加明显,AutoCAD是专业绘图软件,功能强大,很适合绘制比较复杂的图形,用AutoCAD绘制好图形,然后插入Word制作复合文档是解决问题的好办法,可以用AutoCAD 提供的EXPORT功能先将AutoCAD图形以BMP或WMF等格式输出,然后插入Word文档,也可以先将AutoCAD图形拷贝到剪贴板,再在Word文档中粘贴。

须注意的是,由于AutoCAD默认背景颜色为黑色,而Word背景颜色为白色,首先应将AutoCAD图形背景颜色改成白色。

另外,AutoCAD图形插入Word文档后,往往空边过大,效果不理想。

利用Word图片工具栏上的裁剪功能进行修整,空边过大问题即可解决。

29、如果想插入EXCEL咋办呀AutoCAD尽管有强大的图形功能,但表格处理功能相对较弱,而在实际工作中,往往需要在AutoCAD中制作各种表格,如工程数量表等,如何高效制作表格,是一个很实用的问题。

在AutoCAD环境下用手工画线方法绘制表格,然后,再在表格中填写文字,不但效率低下,而且,很难精确控制文字的书写位置,文字排版也很成问题。

尽管AutoCAD支持对象链接与嵌入,可以插入Word或Excel表格,但是一方面修改起来不是很方便,一点小小的修改就得进入Word或Excel,修改完成后,又得退回到AutoCAD,另一方面,一些特殊符号如一级钢筋符号以及二级钢筋符号等,在Word或Excel中很难输入,那么有没有两全其美的方法呢,经过探索,可以这样较好解决:先在Excel中制完表格,复制到剪贴板,然后再在AutoCAD环境下选择编辑菜单中的选择性粘贴,确定以后,表格即转化成AutoCAD实体,用explode炸开,即可以编辑其中的线条及方字,非常方便。

30、删除顽固图层的有效方法删除顽固图层的有效方法是采用图层影射,命令laytrans,可将需删除的图层影射为0层即可。

这个方法可以删除具有实体对象或被其它块嵌套定义的图层,可以说是万能图层删除器。

31、如何关闭CAD中的*BAK文件1)工具——选项,选“打开和保存”选项卡,再在对话框中将“每次保存均创建备份”前的对钩去掉。

2)也可以用命令ISAVEBAK,将ISAVEBAK的系统变量修改为0,系统变量为1时,每次保存都会创建“*BAK”备份文件。

32、CAD中绘图区左下方显示坐标的框有时变为灰色,当鼠标在绘图区移动时,显示的坐标没有变化咋办这时需按F6键或者将COORDS的系统变量修改为1或者2。

系统变量为0时,是指用定点设备指定点时更新坐标显示;系统变量为1时,是指不断更新坐标显示;系统变量为2时,是指不断更新坐标显示,当需要距离和角度时,显示到上一点的距离和角度。

33、用AutoCAD打开一张旧图,有时会遇到异常错误而中断退出咋办可以新建一个图形文件,而把旧图用图块形式插入,也许可以解决问题。

34、在AutoCAD中有时尺寸箭头及Trace画的轨迹线变为空心咋办用FILLMMODE命令,在提示行下输新值1可将其重新变为实心35、图层1的内容被图层2的内容给遮住了咋办如果在一个图里,图层1的内容被图层2的内容给遮住了,用工具——显示——前置即可将遮住的内容显示出来。

36、在用AUTOCAD(2002和2004)在XP系统下打印时出现致命错误时的解决方法:在AUTOCAD中不开启打印戳记功能,如已开起,则需将AUTOCAD根目录下的ACPLTSTAMP.ARX文件改为其它的名称或者删除。

但是在删除时不能运行AUTOCAD,而且要具有管理员权限,否则不能删除。

37、请问如何测量带弧线的多线段与多义线的长度?只要用列表命令(list)38、如何等分几何形?如何将一个矩形内部等分为任意N×M个小矩形,或者将圆等分为N份,或者等分任意角。

divide命令只是对线段进行等分,并不能等分其它几何图形。

相关文档
最新文档
