地质图绘图规定 一般规定
矿井地质、测量主要图纸绘制细则1-74
矿井地质、测量主要圈纸绘制细则第一章基本要求第1条为加强矿图技术管理工作,实现矿图标准化,特制定本细则,采用微机绘制或手工编制矿井地质、测量主要图纸时,均参照本细则执行。
第2条本细财依据地测现行规程(简称《规程》)、《煤矿地质测量图技术管理规定》(简称《管理规定》),《煤矿地质测量图例》(简称《图例》)以及《图例实施补充规定》(简称《图例补充》)而制定。
第3条地测图纸绘制的内容、精度以及绘制方法应符合《规程》、《图例》、《图例补充》和《管理规定》的规定,集团公司统一要求的以及根据实际生产情况需要增绘或补充说明的,依据本细则执行。
第4条本细则矿井地质图纸绘制部分,在修编矿井地质报告附图的编绘中一并参照执行。
第5条地测图纸绘图材质(纸基)要求,应符合《管理规定》第三章第24条规定.当采用0.1mm聚脂薄膜时,要对薄膜进行防变形处理,使用前须清洗干净。
第6条图幅划分应符合《管理规定》第25条要求,以矿井为单位图幅应尽量一致,其长度一般不超过2.0米,超过时应分幅绘制。
第7条座标格网一律采用100×lOOmm绘制,线粗0.1mm,座标注记到米,注记在内外图廓线之间,图廓四角必须以米为单位完整注记经纬距;其余可注记四位数,当为“0000”时,应注记全数,图幅较小的可注在图鲍右边和下边,图幅较大的(一般超过一米),须注在图的四周。
第8条地质图图签使用《图例》573条,测量图图签使用《图例》571条标准,图签右下两条线分别与内图廓线重合。
签署栏必须按要求签署内容,绘图日期统一为格网完成日期.第9条特殊图例如果需要在图纸上标注的,一般在图纸的左下角适当位置标注。
第10条指北针一般绘于图幅左上半部,使用《图例))574箭头符号.第11条井田边界。
比例尺1/2000的图使用《图例》49符号尺寸绘制:比例尺1/5000的图大矿边界线线段长30mm,宽1.Omm,“+”宇叉线线段长4mm,两线段间距8mm,“+”宇居中。
地质图绘图规定(一般规定)
地质图绘图规定(一般规定)地质图是地质学家和相关专业人员用来记录和展示地球表面和地下的地质构造和内部结构的一种图形化表达方式。
为了保证地质图的准确性和标准化,国际上制定了许多地质图的绘制规定。
本文将介绍一般规定下的地质图绘图规定,内容包括图式、颜色、标高、符号等方面。
图式地质图为了标识地球的各种地质特征,往往采用各种不同的符号和线条进行表达。
在一般规定中,地质图的符号和线条需要符合国际标准化协会所制定的规定。
除此之外,绘制地质图还需要有比例尺和方向标,比例尺可以根据绘图比例进行修改,方向标应指示出正北方向。
同时,地质图上的附加信息,如注记、标注、图例等也需要符合一般规定的规范。
颜色地质图中使用的颜色需要严格遵守国际标准化协会所制定的规定。
在一般规定下,地质图中常用的颜色为:•黑色和白色:用于标识构造线和区域边界线。
•红色:用于标识火山岩、花岗岩和热液活动等与火山有关的标志。
•蓝色:用于标识洞穴、水源和岩石中的矿物。
•绿色:用于标识沉积和风化的岩石。
•黄色:用于标识洪积平原、风化土、堆积和岩屑等沉积物。
•灰色:用于标识与大气和海洋有关的岩石,例如石灰岩和硅质岩。
标高和地形图标高是指地点的海拔高度。
地质图中通常会标注地点的标高,并以不同颜色的等高线来显示地形高度的变化。
地质图上的等高线需要符合国际标准化协会所制定的规定,在一般规定下,等高线的线宽和线距需要满足一定的比例关系。
另外,地质图上还需要绘制地形图、剖面图和横向地形剖面图等。
在绘制这些图像时,需要按照一般规定所制定的要求,例如图线的厚度和间距、图形的比例和姿态等。
符号地质图上的符号是用于标识地质构造和各种地质事件的,如断层、岩浆体、火山、矿床等。
一般规定中,符号需要按照国际标准化协会所制定的规定进行绘制。
符号需要规范、清晰,符合一般规定下的比例和尺寸要求。
总结地质图作为地质学领域中的重要图像,在国际标准化协会等机构的规范下,绘制出来的地质图具有高度的可靠性和标准化。
地质制图规范

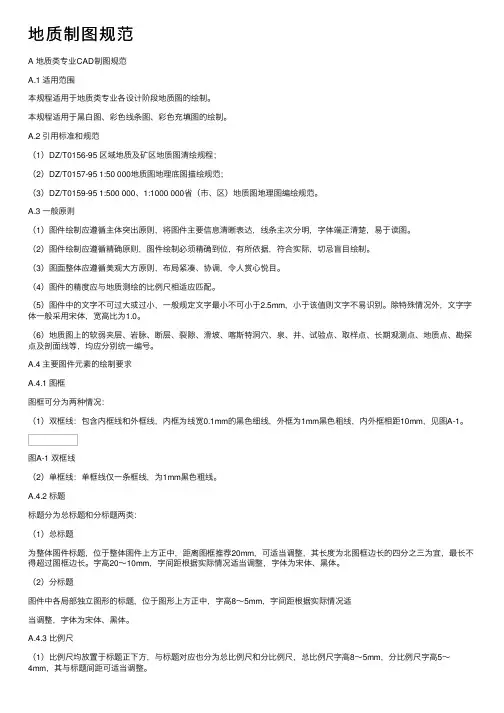

地质制图规范A 地质类专业CAD制图规范A.1 适⽤范围本规程适⽤于地质类专业各设计阶段地质图的绘制。
本规程适⽤于⿊⽩图、彩⾊线条图、彩⾊充填图的绘制。
A.2 引⽤标准和规范(1)DZ/T0156-95 区域地质及矿区地质图清绘规程;(2)DZ/T0157-95 1:50 000地质图地理底图描绘规范;(3)DZ/T0159-95 1:500 000、1:1000 000省(市、区)地质图地理图编绘规范。
A.3 ⼀般原则(1)图件绘制应遵循主体突出原则,将图件主要信息清晰表达,线条主次分明,字体端正清楚,易于读图。
(2)图件绘制应遵循精确原则,图件绘制必须精确到位,有所依据,符合实际,切忌盲⽬绘制。
(3)图⾯整体应遵循美观⼤⽅原则,布局紧凑、协调,令⼈赏⼼悦⽬。
(4)图件的精度应与地质测绘的⽐例尺相适应匹配。
(5)图件中的⽂字不可过⼤或过⼩,⼀般规定⽂字最⼩不可⼩于2.5mm,⼩于该值则⽂字不易识别。
除特殊情况外,⽂字字体⼀般采⽤宋体,宽⾼⽐为1.0。
(6)地质图上的软弱夹层、岩脉、断层、裂隙、滑坡、喀斯特洞⽳、泉、井、试验点、取样点、长期观测点、地质点、勘探点及剖⾯线等,均应分别统⼀编号。
A.4 主要图件元素的绘制要求A.4.1 图框图框可分为两种情况:(1)双框线:包含内框线和外框线,内框为线宽0.1mm的⿊⾊细线,外框为1mm⿊⾊粗线,内外框相距10mm,见图A-1。
图A-1 双框线(2)单框线:单框线仅⼀条框线,为1mm⿊⾊粗线。
A.4.2 标题标题分为总标题和分标题两类:(1)总标题为整体图件标题,位于整体图件上⽅正中,距离图框推荐20mm,可适当调整,其长度为北图框边长的四分之三为宜,最长不得超过图框边长。
字⾼20~10mm,字间距根据实际情况适当调整,字体为宋体、⿊体。
(2)分标题图件中各局部独⽴图形的标题,位于图形上⽅正中,字⾼8~5mm,字间距根据实际情况适当调整,字体为宋体、⿊体。
《地质测量图绘制细则》
地质测量图绘制细则第一章地质测量图基本要求一、矿图种类生产(建设)矿井必须具备8种基本矿图、4种测量专用图、6种地质专用图、6种水文地质图、4种资源储量管理图、4种其他必备矿图等32种必备图纸,主要包括:(一)基本矿图1.采掘工程平面图(1:2000、1:5000)2.井上下对照图(1:5000)3.井田区域地形图(1:5000)4.工业广场平面图(1:1000)5.井底车场平面图(1:500)6.主要巷道平面图(1:2000)7.主要保护煤柱图(1:2000)8.井筒断面图(1:1000)(二)测量专用图1.井上、下测量控制网图(1:5000)2.竖井井筒十字中线点平面图(1:500~1:2000)3.地表及岩移观测站平面图(1:2000~1:5000)4.采煤沉陷综合治理图(1:2000~1:5000)(三)地质专用图1.矿井地质地形图(或基岩地质图)(1:5000)2.矿井煤系地层综合柱状图(1:200或1:500)3.矿井地质剖面图(1:2000)4.矿井煤岩层对比图(1:200或1:500)5.矿井水平地质切面图(1:5000)6.构造纲要图(1:5000)(四)水文地质图1.矿井综合水文地质图(1:5000)2.矿井充水性图(1:2000或1:5000)3.矿井综合水文地质柱状图(1:200或1:500)4.矿井水文地质剖面图(1:2000)5.矿井涌水量与各种相关因素关系曲线图(1:500或1:1000)6.井上下防治水系统图(1:2000或1:5000)(五)资源储量管理图1.矿井可采煤层底板等高线及储量计算图(1:2000~1:5000)2.采区储量计算图(1:1000或1:2000)3.分煤层"三量"及损失量计算图(1:2000)4.工作面损失量计算图(1:1000)(六)其它必备矿图1.矿井开拓系统平面图(1:10000或1:50000)2.水平延深及采区设计图(1:1000~1:5000)3.外部资源勘查设计图(1:2000~1:10000)4.矿井瓦斯地质图(1:2000~1:5000)二、绘制基本要求(1)线条均匀,圆滑,接头吻合,点线、虚线间隔大小一致,平行线间距相等。
地质图件的种类和制图要求
地质图件的种类和制图要求1 区域地质图1.1 介绍区域地质图主要用以恰当地表示矿区外围或成矿远景区的地质情况,借以说明矿区或矿床的区域地质特征(地层、构造、岩浆活动等)以及成矿的地质环境与条件等,从而展示区域成矿远景,为发现新矿床提供线索。
1.2 制图要求1)图上地层与岩石的划分详细程度视具体情况而定,但须符合图的比例尺的一般要求。
普查所测的地质图对于成矿直接有关的地质体可作详细的划分,而对于成矿关系较小的地质体的研究程度可稍低于制图比例尺的要求。
图的比例尺一般为1:50000~1:200000或1:250000。
2)用同比例尺的简化地形图为底图,但须保留等高线、水系、铁路、公路、主要的土路和有意义的地形要素(陡崖、岩溶等)、国界、省界、城镇及主要居民点,以及其他要素(采石场和重要的竖井、平巷等),删掉不必要的符号和注记。
3)图上应正确反映该区的地质特征,绘出实测的或推断的地质界线和地层之间的接触关系,不同时代的各种侵入岩及其岩相分带,各种变质带、蚀变带,以及片理、片麻理的方向和代表性产状等。
对于断裂应注明其性质和产状,区别实测断层和推测断层,并尽可能表明其活动的时代或多期性。
4)用不同的符号和花纹突出的反应矿层(体)、含矿层、各种矿化蚀变带、铁帽以及砂矿床的位置等。
5)必须附有1~3条垂直区域构造走向的地质剖面图。
剖面线可以为直线或折线,但须充分反应区域主要构造特点。
剖面的水平和垂直比例尺应相同。
剖面上应表示出:剖面编号、方向、比例尺、标高,以及剖面线所穿越的河流、居民点、山顶等地理位置。
综合利用物化探资料编制区域地质图时(比例尺一般为1:50000)可以在剖面上表示物化探曲线。
6)必须附以综合地层柱状图,比例尺应以能表达地层结构的基本特征为原则。
当地层岩相变化很大时,可编制两个或两个以上的综合柱状图。
7)地层柱状图中,应分清各时代地层和各填图范围。
用不同的线条、花纹符号表示不同的岩层及其接触关系。
地质填图要求及规范
地质填图要求及规范一、1:1000地质剖面(一)工作方法1、地质剖面测量:测制1—2条,比例1:1000,划分填图单元,研究地层和构造;2、剖面线垂直地层走向,选择地层层序齐全,地层明显,构造简单,接触关系和标志层清楚,基岩出露好,具有代表性的地段进行;3、实测剖面逐层对岩石和地质矿产特征进行观察进行细致描述;层位地段采集标本,在不同岩石类型分层采集一定数量的样品。
4、地质剖面采用半仪器法测制,定地质点的方法进行。
分层距离用皮尺丈量,地质体出露宽度在1米以上的在图上表示,小于1米的有特殊代表性的地质体放大表示。
5、实地分层界线作上标记。
6、地质内容记录:全面、正确、地质体产状;各种样品按公司统一格式标注剖面相应位置,做到文字记录。
7、地质剖面图和工作范围内的地质工资料建立合理的地层层序,查明地层岩性、岩石组合,物质成分,岩相组合;分析地层、岩石的含矿性,选定标志层,划分单元。
8、图的内容:采用展开法,导线、导线点、产状、地质界线、地层代号、含矿性、断层、主要地物等。
9、10、当日室内整理野外填图的工作内容。
10、编写地质工作小结其内容(1)、前言剖面测制目的;剖面线位置、方向、坐标、长度、测制方法;工作起始、完成日期、公司名称、工作人员;工作量:剖面长度、标本、样品件数。
(2)、地质成果a、简述剖面测制矿区地层构造特征;b、地层描述;c、岩浆岩及脉岩描述d、构造e、详细描述矿产f、新的见解(3)存在的问题(二)、工作质量1、记录(1)、记录格式、描述内容、顺序、记量、单位等应该符合国家有关标准;(2)、地层分明、突出重点、语言精、概念清、字迹明;(3)、分层及层间合理、清楚;(4)、岩石定性及岩性描述;(5)、其他与矿体有关的特征添加描述;(6)、岩(矿)层产状记明、正确、与剖面吻合。
2、剖面图(1)、标明比例尺和图例:按有关标准;(2)、剖面起点,界线终点及工作位置,地质等数据正确;(3)、柱状图按照有关规范内容齐全;3、实地控制程度尽量把地质点布置的密度与相应的矿区有关的地质图件比例尺相应;4、采样(1)、代表性取样适用的矿种、数量符合要求;(2)、方法和样品重量达到要求;(3)、规范要求采样,位置、编号、文字等清晰标记,图表一致;5、室内资料整理(1)、野外现场编录的内容清晰,做到不漏;(2)、联系有关部门,反馈的信息,及时标注、补充相关资料等内容;(3)、有关文字、图件每一项完成应提交,做到妥善保管;二、地质填图(一)、工作方法1、用原1:10000地质地形磁测图裁集1:2000磁异常C3、C4,C5图做勘探首靶区,采用穿越法加追踪进行;2、观测点用半仪器、Gps结合丁点交汇手图,室内电子上图;3、在填图中有难于弄别的岩性做好素描、拍照等后定性,再填补;4、填图中发现重要的地质体进行追踪;5、地质体的描述、大者直接上图、小的重要地质体放大特别注明;6、记录格式和内容。
地质作图规范
一、图框⏹图名:图件名称为井田地形地质及水文地质图,矿井充水性图,××煤层底板等高线及资源储量估算图,综合地质柱状图,综合水文地质柱状图。
其中井田地形地质及水文地质图,××煤层底板等高线及资源储量估算图图名放在外框外,其余图的图名放在外框内。
图名下部加比例尺,比例尺字号比图名适当放小,并与图框保持适当距离。
⏹经纬线:线宽为默认,标注文字为3号字。
⏹图框:外框与经纬框间距为7,外框线宽为全局宽度1.5。
⏹图例框为10×20,标注字体用2.5号字。
图签为140×75。
二、地质内容⏹保护煤柱:两圆距离为50,圆半径为0.5左右,线宽为0.3。
⏹构造:单线断层线宽为全局宽度0.8。
箭头分布均匀,断层标注放在下盘,字号暂定为5号。
双线断层、向斜背斜参照图例本⏹风氧化带和采空区参照图例本,采空区要标出开采时间,填充线间距为按图幅大小确定,一般为2,注意填充方向。
⏹井田边界:井田边界加号间距为40,宽度为1.2,拐点处加半径为1,宽度0.35小圆,拐点坐标用2.5号字,拐点编号用3号字。
标注全部放在井田外。
⏹底板等高线:宽度为默认,标注为3号字,各个标注尽量呈直线排列。
颜色为黑色,线型不要用样条曲线。
⏹地面等高线:地形平整,等高线稀疏时用黑色,地形变化大时用参照图例本89页基岩等高线,标注用三号字⏹陡坎和等高线用相同颜色,两竖线间距为1.4。
⏹基岩出露填充颜色适当调淡,不同地层之间要相互区分,不要过于突出。
⏹河流池塘:颜色用140号,河流标明水流方向。
⏹道路:小路用虚线,虚线间距为3.2,地形平坦时用黑色,地形较陡时要与等高线区分开。
公路用双实线,宽度默认。
颜色为浅黄色,根据图实际情况作调整。
⏹基岩露头:点间距为1,点直径0.4三、矿井采掘工程⏹巷道:巷道标注(揭露煤厚点,揭露标高等)用1.75号字,巷道线宽度为0.3,巷道宽度为2。
⏹上山下山标注用3号字标出。
地质勘察工程中的地质绘制规范要求
地质勘察工程中的地质绘制规范要求地质绘制在地质勘察工程中具有重要的作用,它是对地质信息、地质数据进行有效整理、展示和传达的手段。
地质绘制的规范要求对于确保地质勘察工程的准确性和可靠性起着至关重要的作用。
本文将就地质勘察工程中的地质绘制规范要求进行探讨。
一、地质绘制的基本要求地质绘制在地质勘察工程中应遵循以下基本要求:1. 符号规范:地质绘图中所使用的符号和标记应符合行业标准和规范,确保符号的准确性和一致性,减少误读和混淆。
2. 科学准确:地质绘制应准确反映实际的地质情况,确保图件的内容与实地观察和测量数据一致,尽量避免出现主观臆断或错误的信息。
3. 规范格式:地质绘图要求按照规范的格式进行,包括对图例、注记、图幅等的规定,以便于他人理解和使用。
4. 工程实用:地质绘制应满足工程实践的需求,以便为地质勘察工程提供有效的支持和指导。
二、地质绘制的内容要求地质绘制内容的规范要求主要包括以下几个方面:1. 地质图件:地质图件应包括基础地质图、工程地质图等。
基础地质图是对勘察区域的地质情况的综合记录,应包括地层划分、构造特征、地貌特征等;工程地质图是对工程选址区域的地质情况进行详细描述,包括地质构造、地下水情况、地质灾害等。
2. 样品分析图:对地质样品进行分析时,通常需要绘制样品分析图。
样品分析图应包括样品编号、取样位置、分析结果等信息,并使用规范的符号和图例进行标注。
3. 勘察测量图:地质勘察中通常需要进行多种测量,如地形测量、地层测量等。
测量图应准确反映测量数据,并包括地形剖面图、地质测面图等。
4. 剖面图:地质剖面图是对地质结构进行纵向展示的图件。
剖面图应包括地层、构造、地下水等信息,以及详细的比例尺和标注。
三、地质绘制的符号使用规范在地质绘制中使用的符号应符合相关的规范和标准。
以下是常见的地质绘制符号使用的一些规范:1. 地层符号:地层符号应准确反映地层的性质和特征,符号的形状、颜色和线型应与地层联系紧密。
现代地质绘图要求
《现代地质》绘图要求
1、图件应有自明性,并附有相应的英文图名。
2、线条图使用coreldraw软件绘制,提供源图件;涉及国界的图要使用国家正式出版的蓝图作底图;山川河流为斜体。
3、绘图页面设置选择A4纸张。
控制好图件宽度,大图宽度<16cm,小图宽度<8cm。
4、图中中文为7~8磅宋体,英文和数字为7~8磅Times New Norman;内容丰富的、多层次的文字,可以采用不同的字体或字号区分。
4、要求线条和各种符号清楚,线条要匀,墨色为黑色;边框和一般线型为0.2mm,断层线为0.3mm;对于不同作用的线条,应使用不同粗细的线条。
5、纵坐标、横坐标及其单位写清楚,图中要注明图例。
6、JPEG、TIF等格式的图件,则需要导入coreldraw中后,图中文字重新输入,并且提供coreldraw源文件,保证图件中的线条以及文字符合以上原则。
具体格式参考《现代地质》相关文章。
《地质测量图绘制细则》
地质测量图绘制细则第一章地质测量图基本要求一、矿图种类生产(建设)矿井必须具备8种基本矿图、4种测量专用图、6种地质专用图、6种水文地质图、4种资源储量管理图、4种其他必备矿图等32种必备图纸,主要包括:(一)基本矿图1.采掘工程平面图(1:2000、1:5000)2.井上下对照图(1:5000)3.井田区域地形图(1:5000)4.工业广场平面图(1:1000)5.井底车场平面图(1:500)6.主要巷道平面图(1:2000)7.主要保护煤柱图(1:2000)8.井筒断面图(1:1000)(二)测量专用图1.井上、下测量控制网图(1:5000)2.竖井井筒十字中线点平面图(1:500~1:2000)3.地表及岩移观测站平面图(1:2000~1:5000)4.采煤沉陷综合治理图(1:2000~1:5000)(三)地质专用图1.矿井地质地形图(或基岩地质图)(1:5000)2.矿井煤系地层综合柱状图(1:200或1:500)3.矿井地质剖面图(1:2000)4.矿井煤岩层对比图(1:200或1:500)5.矿井水平地质切面图(1:5000)6.构造纲要图(1:5000)(四)水文地质图1.矿井综合水文地质图(1:5000)2.矿井充水性图(1:2000或1:5000)3.矿井综合水文地质柱状图(1:200或1:500)4.矿井水文地质剖面图(1:2000)5.矿井涌水量与各种相关因素关系曲线图(1:500或1:1000)6.井上下防治水系统图(1:2000或1:5000)(五)资源储量管理图1.矿井可采煤层底板等高线及储量计算图(1:2000~1:5000)2.采区储量计算图(1:1000或1:2000)3.分煤层"三量"及损失量计算图(1:2000)4.工作面损失量计算图(1:1000)(六)其它必备矿图1.矿井开拓系统平面图(1:10000或1:50000)2.水平延深及采区设计图(1:1000~1:5000)3.外部资源勘查设计图(1:2000~1:10000)4.矿井瓦斯地质图(1:2000~1:5000)二、绘制基本要求(1)线条均匀,圆滑,接头吻合,点线、虚线间隔大小一致,平行线间距相等。
地质图绘图规定(一般规定)
地质图绘图规定(一般规定)
前言
地质图绘图是地质工作中的一项重要工作,它能够有效地记录地质实验室和现
场的地质情况,对于后续地质工作具有重要的支持意义。
本文档旨在就地质图绘图中的一般规定进行介绍,以供地质工作者参考遵守。
地质图绘图的目的
地质图绘图的主要目的是为地质工作者提供准确、详细的地质数据,以方便地
质工作者进行地质分析、判断和预测;同时,地质图绘图还可以为其他相关部门提供有关地质信息,以便于做出相关决策。
地质图绘制应注意的问题
1.大小规定
地质图绘制的大小应按照要求进行规定,并注明比例尺。
2.分幅规定
地质图的分幅应按照实际情况进行规定,根据地质图的实际需求划分区域,避
免画面过于拥挤混乱。
3.比例尺标注
地质图应该注明比例尺,并按照比例进行绘制,以保证地质数据的准确性和可
信度。
4.地形图例
地质图中的地形和地貌应该用颜色表示,并按照规定的分级标准进行颜色标注,以便于地质工作者进行数据分析和研究。
5.地质图例
地质图中的岩石类型应该用颜色标注,以便于地质工作者进行岩石分类和区分。
6.精度要求
地质图的精度要求高,绘制时应符合相关标准和规定,并标明绘图日期和绘图
单位等相关信息。
7.图例标注
地质图上应标注图例说明,并标注单位,便于读者理解和应用。
结论
本文简单介绍了地质图绘图的一般规定,包括大小规定、分幅规定、比例尺标注、地形图例、地质图例、精度要求、图例标注等方面的内容。
只有准确遵守这些规定,才能够保证地质图的准确性和价值。
新编地质作图标准
地质作图标准3.文字1)以1:1000平面图为例:一般文字大小为3号,品位厚度0.6号,特殊文字如图名15号字黑体,比例尺6号字黑体。
图例为4号宋体,图例其他文字为3号字宋体。
图中产状度数为1.5宋体。
其他文字都为宋体。
如果图为1:1000,需出图1:2000,则文字大小变为2倍。
2)以1:1000纵投影图为例:一般文字大小为3号,矿块品位及厚度为2号字。
图名15号黑体,比例尺6号黑体。
4.图例不同图图例不同。
如果作图中需要调整,只要之间距离相同就可以。
5.图框以1:1000为例,图纸大小按正规图幅尺寸规范化A0 841*1189A1 594*841A2 420*594A3 297*420A4 210*2975.作图中注意事项1)在CAD命令中输入“PU”进行垃圾清理,将无用图层清理干净。
2)在作图中,使用多段线,严禁使用样条曲线跟直线。
3)勘探线编号沿着勘探线方向,字头朝北。
4)作图中,如果无法填充,需要重新新建CADdwg图,将原图粘贴到原坐标,到新建图里就可以填充。
5)作图中遇到“二维多段线”,必须先炸开,变为直线。
6)在删除多余图层时有些图层删不掉,需要重新新建dwg图,将原图按图层一层一层粘贴原坐标到新建图,这样就可以将多余图层删除掉。
7)图例中各项标识必须与图中一致。
图不同图例不同。
8)在平面图中“设计说明”表格要一致。
9)作图过程中,注意运用图层管理器中冻结(图层不可见)/锁定(可见图层不能编辑)功能。
10)工业矿体充填为红色,不可采为阳红色。
地质制图规范与要求
颜
色
在颜色的设计上,要充分注意到重点和一般、 在颜色的设计上,要充分注意到重点和一般、点与 面、谐调与对比的不同情况慎重处理。 谐调与对比的不同情况慎重处理。 图上要突出的重点要以鲜明的色彩涂着,例如油田 图上要突出的重点要以鲜明的色彩涂着, 范围、高产区等。 范围、高产区等。 小面积、小符号不易看清的应当将颜色加重, 小面积、小符号不易看清的应当将颜色加重,面积 大则相应清淡。 大则相应清淡。 绘地质图时,则应严格按照统一标准着色。 绘地质图时,则应严格按照统一标准着色。
整饰及其他
图幅质量的好坏,不单取决于内容如何, 图幅质量的好坏,不单取决于内容如何,图面整饰也 有很重要的作用。除前面讲到的以外,还应注意: 有很重要的作用。除前面讲到的以外,还应注意: 1)在油田开发图件中,有的面积画法需要自行设计适 )在油田开发图件中, 当的比例,不致过挤或过稀而影响图的质量; 当的比例,不致过挤或过稀而影响图的质量; 2)图边美化与设计,既要朴素大方,又要美观相衬。 )图边美化与设计,既要朴素大方,又要美观相衬。 图边的宽窄需按图幅的大小而定; 图边的宽窄需按图幅的大小而定;
图面布局得当,通常要注意以下几点: 图面布局得当,通常要注意以下几点: 在图件的资料内容没有布满图面的情况下, 在图件的资料内容没有布满图面的情况下,为使图面紧 凑,可将图名、比例尺安置在图廓内的左(右)上方。图名 可将图名、比例尺安置在图廓内的左( 上方。 一栏的长度一般不超过图廓长的三分之二, 一栏的长度一般不超过图廓长的三分之二,图名和图例所占 面积不超过总面积的六分之一。 面积不超过总面积的六分之一。内容较多且分布面积大而不 可压缩时,则可将图名放置图廓外的上部,图例、比例尺、 可压缩时,则可将图名放置图廓外的上部,图例、比例尺、 单位、日期和责任表的位置,要根据具体情况而定。 单位、日期和责任表的位置,要根据具体情况而定。
地质填图要求及规范
一、1:1000地质剖面(一)工作方法1.地质剖面测量是地质填图工作的基础,因此在填图工作之前,测制1-2条完整的地质剖面,比例尺采用1:1000,用以划分填图单元,研究地层及构造,为1:10000地质填图服务。
2.剖面线应垂直地层走向布置,位置应选择在地层层序较齐全,相带明显,构造简单,接触关系和标志层清楚,基岩出露较好,具有代表性的地段进行。
为确保剖面的实测精度,剖面上的地层、矿层界线、构造线若被浮土掩盖,应予揭露。
3.实测剖面应逐层对岩石和地质矿产特征进行细致的观察描述,系统地采集标本,按不同岩石类型分层采集一定数量的样品。
4.地质剖面用半仪器法测制,采用定地质点的方法进行。
分层距离用皮尺丈量,地质体出露宽度在1米以上者在图上应有表示,小于1米,具有特殊地质意义的地质体应放大表示。
5.实地分层界线用小红旗作标记。
6.地质记录内容应全面、准确,地质体产状及所采各种样品应按分队的统一格式标绘于剖面图相应位置上,并做文字记录。
7.根据实测地质剖面和其它地质工作所取得的各项地质资料建立较合理的地层层序,查明岩层厚度,岩性、岩石组合特征,物质成份,岩相组合等。
研究地层、岩石的含矿性,尽可能确定其时代,选定标志层,划分填图单元。
8.地质剖面图的内容和布局参照附图1。
要加强导线平面图的绘制,绘制方法采用展开法,表示内容:导线、导线点、产状(可选择表示)、地质界线、地层代号、含矿层、断层、主要地物等。
9.进行地层厚度计算工作。
用统一表格,采用下述公式计算。
D=L(sin α·cosβ·sinγ±cosα·sinβ)式中:D-岩层真厚度;L-斜坡距α-岩层真倾角β-地层坡度角γ-剖面线与地层走向线的夹角。
地形坡向与岩层倾角相反时用“+”,相同时用“-”。
10.随着剖面测制工作的进展,应加强室内整理工作,特别是当日整理、文字记录补正、图件绘制及着墨。
11.编写剖面地质小结。
地质图绘图规定(一般规定)
主题内容与适用范围1 主题内容本规程规定了区域地质及矿区地质图件制作的要求、一般规定以及作业程序。
2 适用范围本规程适用于区域地质调查、矿产详查及勘探矿区各类地质图件制作的技术依据之一。
其他地质图件可参照执行。
3 引用标准和规范DZ/T 0156-95 区域地质及矿区地质图清绘规程DZ/T 0157-95 1:50 000地质图地理底图编绘规范DZ/T 0159-95 1:500 000 1:1 000 000省(市、区)地质图地理底图编绘规范DZ/T 0156-95 1:250 000地质图地理底图编绘规范1:50 000区域地质矿产调查工作图式图例(1983年)中华人民共和国地质矿产部地质勘查技术管理规范补充规定(测绘、地质绘图)(1991)中国人民武装警察部队黄金指挥部金矿勘查综合图件编绘指南中国人民武装警察部队黄金第三总队第一章矢量化的一般规程1.1 对底图的质量要求一般地质图件原稿图应符合下列要求:1. 数学基础(直角坐标网、经纬网、内廓及各类控制点)精度必须符合规定要求;2. 图面平整、内容清晰、所附资料齐全;3. 国界、省(市、自治区)界等按国家有关规定进行了审查并有文字依据;4. 相邻图幅各要素接边误差符合要求。
1.2 矢量化前准备工作1. 矢量化前必须详细阅读底图(原图)和有关规范图式图例,了解各要素的清绘(矢量化)方法,做到心中有数。
2. 定作业计划。
作业计划可按要素拟定,也可按每日工作量具体划分,以便有条不紊的工作。
3. 底图是否清绘准确,发现疑难问题,必须在清绘前向有关人员问清弄懂,自己不能擅自改动。
1.3 矢量化的质量要求1. 原图各要素清绘符合规定要求,依比例尺的符号不得变形,不依比例尺的中心点位不得超差。
2. 上各项内容不得漏掉或有差错。
3. 国界及行政区划界线,严格按照可靠资料绘制。
如有国界线的图,必须上级批准,并附有正式审批文件,方可绘制印刷。
4. 必须尊重原图,不得随意改动原划线位置,必须保持各要素的几何精度。
地质基础图件编制的若干规则和要求
4、责任表
平面图:编图时间—平面图框外右上方 编图单位--平面图框外左下方 责任表--平面图框外右下方
剖面图:单位、时间、责任表均在正图 下方,由左向右排列
责任表:责任人特别是审核人姓名应当手签
结束语
以上只是我个人的认识和经验总结, 如有与现行规定不符合之处,以现行规定为 准。
谢谢!
