静态路由及默认路由配置PPT教学课件
合集下载
实验3-静态路由的配置PPT课件
-
7
四、实验内容与步骤
2、路由器接口配置 （2）路由器R2
（1）路由器R1
配置局域网端口IP
配置局域网端口IP
R1(config)#int f0/0
R1(config-if)#ip add 192.168.1.1 255.255.255.0
配置串口IP
R1(config)#int s0/0
R1(config-if)#ip add 192.168.4.1 255.255.255.0
Table）供路由选择时使用。
• 每台路由器中都保存着一张路由表，路由表中每条
路由项都指明数据包到某个子网或某台主机应通过
路由器的哪个物理接口发送出去，然后数据包就可
以到达该路径的下一个路由器，或者不经过别的路
由器而直接传送到相连的-网络中的目的主机。
3
• 路由器中的路由表有两种方法生成：
• 一种是由手工配置生成的路由表，如静态路由和 默认路由；
实验3 静态路由配置
-
1
一、实验目的
1. 理解路由器的路由工作原理 2. 了解静态路由与动态路由的区别 3. 掌握静态路由的设置
-
2
二、理论知识
Hale Waihona Puke • 路由器的主要工作就是为经过路由器的每个数据分
组寻找一条最佳传输路径，并将该数据有效地传送
到目的站点，为了完成这项工作，在路由器中保存
着各种传输路径的相关数据——路由表（Routing
R2(config)#int f0/0
R2(config-if)#ip add 192.168.1.1 255.255.255.0
配置串口IP
R2(config)#int s0/0
路由器静态路由配置.ppt
静态路由定义了一条到目标网络或子网的路径 Defines a path to an IP destination network or subnet
配置静态路由
Router(config)#ip route 目标网络 子网掩码
相邻路由器的相连端口IP或本地出接口
注意：只有下一跳所属的的接口是点对点（PPP、HDLC）的接口时， 才可以填写interface_name，否则必须填写nexthop-address。
路由器B上配置命令如下： 方法一：RouterB_config#ip route 0.0.0.0 0.0.0.0 192.168.2.1
Байду номын сангаас
方法二：RouterB_config#ip route 0.0.0.0 0.0.0.0 S1/2
课程回顾
路由器静态路由的配置 路由器缺省路由的配置
知识点充值
【实验拓扑】
192.168.2.1
192.168.2.2
S0/0 NIC F1/0
S0/1 F1/0 NIC
192.168.1.100/24
192.168.3.100/24
IP地址分配
设备
PC 0 ： PC 1 ：
ip地址
子网掩码
255.255.255.0 255.255.255.0
路由器缺省路由的配置
【实验内容】
1、按照拓扑进行网络连接 2、配置路由器的接口地址参数 3、在school路由器配置缺省路由，在ISP路由器配置静态路由 4、测试
路由器缺省路由的配置
【实验拓扑】
192.168.2.1
192.168.2.2
S1/2 NIC SCHOOL F1/0
配置静态路由
Router(config)#ip route 目标网络 子网掩码
相邻路由器的相连端口IP或本地出接口
注意：只有下一跳所属的的接口是点对点（PPP、HDLC）的接口时， 才可以填写interface_name，否则必须填写nexthop-address。
路由器B上配置命令如下： 方法一：RouterB_config#ip route 0.0.0.0 0.0.0.0 192.168.2.1
Байду номын сангаас
方法二：RouterB_config#ip route 0.0.0.0 0.0.0.0 S1/2
课程回顾
路由器静态路由的配置 路由器缺省路由的配置
知识点充值
【实验拓扑】
192.168.2.1
192.168.2.2
S0/0 NIC F1/0
S0/1 F1/0 NIC
192.168.1.100/24
192.168.3.100/24
IP地址分配
设备
PC 0 ： PC 1 ：
ip地址
子网掩码
255.255.255.0 255.255.255.0
路由器缺省路由的配置
【实验内容】
1、按照拓扑进行网络连接 2、配置路由器的接口地址参数 3、在school路由器配置缺省路由，在ISP路由器配置静态路由 4、测试
路由器缺省路由的配置
【实验拓扑】
192.168.2.1
192.168.2.2
S1/2 NIC SCHOOL F1/0
静态路由及默认路由配置
网络实验与探讨
Ip routing 使IP路由功能激活
Ip route 192.168.11.0 255.255.255.0 192.168.6.1 配置R3静态的路由路径
Ip route 192.168.10.0 255.255.255.0 192.168.7.2 配置R3静态的路由路径
前一页 后一页
前一页 后一页
IP: 192.168.11.1/30 IP: 192.168.11.2/30
前一页 后一页
网络实验介绍
在config平台上的对R1的编程：
网络实验与探讨
Ip routing 使IP路由功能激活
Ip route 192.168.110.0 255.255.255.0 192.168.11.2 配置R1静态的路由路径
Ip route 192.168.6.0 255.255.255.0 192.169.7.1 配置R2静态的路由路径
前一页 后一页
网络实验与探讨
网络实验介绍
实际路由器路由的设置：
192.168.7.111
192.168.3.1 192.168.11.10
E0R1 E1 R3
E3 R2 E2
192.168.10.1 192.168.10.11
192.168.10.11 IP: 192.168.10.2/24
IP: 192.168.6.1/30
IP: 192.168.7.2
IP: 192.168.7.1
前一页 后一页
网络实验介绍
在config平台上的对R2的编程：
网络实验与探讨
Ip routing 使IP路由功能激活
Ip route 192.168.11.0 255.255.255.0 192.169.7.1 配置R2静态的路由路径
实训十五、静态路由及默认路由的配置
二、静态路由的配置
1、配置命令格式 Router(config)#ip route ip-address mask {address | interface} ip 2、命令参数含义 此命令需要在路由器的全局配置模式下使用，ip-address是所要到达的 目的网络、mask为子网掩码、address为下一跳的IP地址，即相邻路由器的 （入口）接口地址、interface为本地路由器的(出口)接口。要删除配置只 要在整条语名前面加no命令就可以了。 3、静态路由配置举例
路由表中的静态路由项目的形式如下： S 192.168.1.0/24 [1/0] via 172.16.10.1 路由含义：S是单词Static的首字母表示静态路由，192.168.1.0 为目的 网段，[1/0]分别为管理距离和度，“via”表示经过的意思。本条路由项的意 思是当前路由器遇到送往“192.168.1.0”网络的数据包就从下一跳路由器入 口（即IP地址为“172.16.10.1”）处转发出去。 3、默认路由 默认路由又称缺省路由也是由网管手动配置，它是静态路由的一种特殊 情况，功能是让路由器把所有地址不能识别的数据包通过指定的路由接口 发送出去，让其它路由器进行处理。默认路由的目的地址是 0.0.0.0/0，它 可以和任何地址相匹配。路由表中的默认路由项目的形式如下： S* 0.0.0.0/0 [1/0] via 172.16.10.1 路由含义：S* 表示默认路由，172.16.10.1为下一跳地址。本条路由项的 路由含义：S* 表示默认路由，172.16.10.1为下一跳地址。本条路由项的 意思是当我接收到一个数据包的目的网段不在我的路由表中，我会将该数据 包发送到“172.16.10.1”这个地址，这个地址是下一个路由器的入口接口，这 包发送到“172.16.10.1”这个地址，这个地址是下一个路由器的入口接口，这 样这个数据包就交付给下一个路由器处理。
静态路由与默认路由的配置
静态路由与默认路由的配置实验任务利用路由器互联2个局域网，通过配置静态路由与默认路由，实现不同局域网中的主机能相互通信。
实验目的1.了解IP路由的概念以及路由器的工作原理2.能够掌握静态路由的配置方法3.能够掌握默认路由的配置方法实验拓扑图Fa0/0 172.15.1.254/16Fa1/0172.16.1.254/16 Fa1/010.1.1.1/24Fa0/010.1.1.2/24PC1 PC2172.15.0.0/16PC3 PC4172.16.0.0/16实验设备交换机2台、路由器2台，PC计算机4台、双绞线（若干根）实验步骤及主要配置步骤一：按照拓扑图正确连接网络步骤二：为4台PC配置IP地址及子网掩码，并设置网关步骤三：依次在2个路由器上配置静态路由1.配置路由器端口IP地址的方法先进入端口配置模式，再使用命令ip address [IP地址] [子网掩码]2.配置静态路由的方法在全局模式下，使用命令ip route [网络地址] [子网掩码] [下一跳路由器的IP地址] 3. 查看路由表在特权模式下，使用命令Show ip route可以查看路由表R1配置如下：（1）路由器端口IP地址配置（2）静态路由配置（3）查看路由表R2配置如下：（1）路由器端口IP地址配置（2）静态路由配置（3）查看路由表步骤四：使用ping命令测试任意2台PC间的连通性，将测试结果填入下表PC3 连通连通／连通PC4 连通连通连通／步骤五：在路由器R1、R2上配置默认路由R1默认路由配置：R3默认路由配置：步骤六：再使用ping命令测试任意2台PC间的连通性，将测试结果填入下表实验中遇到问题及解决方法实验心得。
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
E3 R2 E2
192.168.10.1 192.168.10.11
192.168.11.12
IP: 192.168.6.2/30
IP: 192.168.3.1/24
192.168.10.11 IP: 192.168.10.2/24
IP: 192.168.6.1/30
IP: 192.168.7.2
IP: 192.168.7.1
2020/12/10
前一页 后一7页
网络实验与探讨
网络实验介绍
实际路由器路由的设置：
192.168.7.111
192.168.11.1 192.168.11.10
E0R1 E1 R3
E3 R2 E2
192.168.10.1 192.168.10.11
192.168.11.12
IP: 192.168.6.2/30
IP: 192.168.6.1/30
Байду номын сангаас
IP: 192.168.7.2
IP: 192.168.7.1
2020/12/10
10
前一页 后一页
网络实验介绍
在config平台上的对R3的编程：
网络实验与探讨
Ip routing 使IP路由功能激活
Ip route 192.168.11.0 255.255.255.0 192.168.6.1 配置R3静态的路由路径
Ip route 192.168.11.0 255.255.255.0 192.169.7.1 配置R2静态的路由路径
Ip route 192.168.6.0 255.255.255.0 192.169.7.1 配置R2静态的路由路径
2020/12/10
前一页 后一9页
网络实验与探讨
网络实验介绍
实际路由器路由的设置：
Ip route 0.0.0.0 0.0.0.0 192.168.11.2 配置 R1中心（默认）静态的路由路径(包含上设置)
2020/12/10
前一页 后一4页
网络实验介绍
在config平台上的对R2的编程：
网络实验与探讨
Ip routing 使IP路由功能激活
Ip route 192.168.10.0 255.255.255.0 192.168.11.1 配置R2静态的路由路径
Ip route 192.168.10.0 255.255.255.0 192.168.7.2 配置R3静态的路由路径
2020/12/10
前一页 后一11页
网络实验介绍
网络实验与探讨
在进入平台上的部分控制操作命令：
Show running-config 显示系统运行信息 Show confoguration 显示系统配置信息 Show protcols 显示所有端口信息
2020/12/10
6
前一页 后一页
网络实验介绍
在config平台上的对R1的编程：
网络实验与探讨
Ip routing 使IP路由功能激活
Ip route 192.168.7.0 255.255.255.0 192.169.6.2 配置R1静态的路由路径
Ip route 192.168.10.0 255.255.255.0 192.169.6.2 配置R1静态的路由路径
2
后一页
网络实验介绍
实际路由器路由的设置： ：
192.168.10.1
E0 R1
R2
E1
E2
192.168.10.10
网络实验与探讨
192.168.110.1 192.168.110.11
192.168.10.12 IP: 192.168.10.1/24
192.168.110.11 IP: 192.168.110.2/24
192.168.7.111
192.168.3.1 192.168.11.10
E0R1 E1 R3
E3 R2 E2
192.168.10.1 192.168.10.11
192.168.11.12
IP: 192.168.6.2/30
IP: 192.168.3.1/24
192.168.10.11 IP: 192.168.10.2/24
IP: 192.168.11.1/30 IP: 192.168.11.2/30
2020/12/10
3
前一页 后一页
网络实验介绍
在config平台上的对R1的编程：
网络实验与探讨
Ip routing 使IP路由功能激活
Ip route 192.168.110.0 255.255.255.0 192.168.11.2 配置R1静态的路由路径
192.168.3.12
10.180.30.118
Network .
192.168.3
2020/12/10
IP: 192.168.3.1 .
IP: 10.6.24.2
Routing Table
Network
Interface
路由器端口也必须和所连 接的网段在同一网段内
192.168.3.0 E0
10.0.0.前0 一页 E后1前一一页页
2020/12/10
前一页 后一12页
PPT教学课件
谢谢观看
Thank You For Watching
13
IP: 192.168.3.1/24
192.168.10.11 IP: 192.168.10.2/24
IP: 192.168.6.1/30
IP: 192.168.7.2
IP: 192.168.7.1
2020/12/10
8
前一页 后一页
网络实验介绍
在config平台上的对R2的编程：
网络实验与探讨
Ip routing 使IP路由功能激活
网络实验与探讨

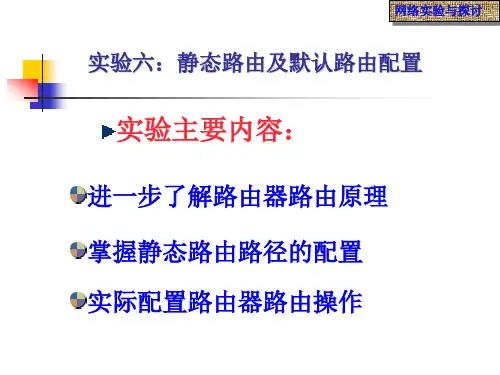

实验六：静态路由及默认路由配置
