组态王6.52安装文件明细_20061101

组态王教程1

组态王软件培训培训内容内容包括：1、组态王介绍2、新建工程3、建立IO设备通信4、建立数据词典5、画面组态6、设置，然后运行7、脚本编程，函数等。

组态王软件是一种通用的工业监控软件, 它适用于从单一设备的生产运营管理和故障诊断，到网络结构分布式大型集中监控管理系统的开发。

支持与国内外常见的PLC、智能模块、智能仪表、变频器、数据采集板卡进行数据通讯组态王软件结构由工程管理器、工程浏览器及运行系统三部分构成。

组态软件的安装1、运行安装组态王程序。

直接安装。

2、安装完后直接安装驱动。

3、其它内容可以不安装。

工程管理器：工程管理器用于新工程的创建和已有工程的管理，对已有工程进行搜索、添加、备份、恢复以及实现数据词典的导入和导出等功能。

工程浏览器：工程浏览器是一个工程开发设计工具，用于创建监控画面、监控的设备及相关变量、动画链接、命令语言以及设定运行系统配置等的系统组态工具。

运行系统：工程运行界面，从采集设备中获得通讯数据，并依据工程浏览器的动画设计显示动态画面，实现人与控制设备的交互操作。

组态王软件是一种通用的工业监控软件, 它适用于从单一设备的生产运营管理和故障诊断，到网络结构分布式大型集中监控管理系统的开发。

支持与国内外常见的PLC、智能模块、智能仪表、变频器、数据采集板卡进行数据通讯组态王软件结构由工程管理器、工程浏览器及运行系统三部分构成。

工程管理器：工程管理器用于新工程的创建和已有工程的管理，对已有工程进行搜索、添加、备份、恢复以及实现数据词典的导入和导出等功能。

工程浏览器：工程浏览器是一个工程开发设计工具，用于创建监控画面、监控的设备及相关变量、动画链接、命令语言以及设定运行系统配置等的系统组态工具。

运行系统：工程运行界面，从采集设备中获得通讯数据，并依据工程浏览器的动画设计显示动态画面，实现人与控制设备的交互操作。

（1）新建工程（2）硬件组态添加设置，设置地址，设置通信，硬件测试（3）数据词典组态。

组态王使用常见问题解答

组态王使用常见问题1、变量设定中最大（小）值及最大（小）原始值的意义？[最大（小）值是变量在现实中表达的工程值(如：温度、压力等)的大小，而最大（小）原始值是采集设备中[寄存器]数字量的最大（小）值（如板卡中的819-4095等）。

一般对于板卡设备此值为物理量经AD转换之后的值，如12BitAD此值范围0~4096、16BitAD为0~65535，对于PLC、智能仪表、变频器，其本身已将物理值转换为工程值所以此时最大（小）值与最大（小）原始值在设置时是一致的.2、为什么变量无法删除，如何删除变量？[在组态王中，只有未使用的变量才能被删除，因此在删除变量之前，必须去掉在画面或命令语言、控件引用处，等处与之有关的连接，如果还是无法删除，在工程浏览器中执行工具-更新变量计数命令，重新统计变量，在变量使用报告中可以查询变量是否还在某些地方使用，将其连接断开后，利用工具-删除未用变量将变量删除。

3、工程运行时，显示通讯协议组件失败？[设备驱动安装错误：1、安装新的驱动2、在开发状态下从新连接设备，如果还是有错误，请联系驱动部索要新的驱动程序]4、光盘上的典型案例无法打开？[将工程拷贝到硬盘上将属性改为存档即可5、如何在打开机器时自动进入组态王？[将touchview快捷方式拷贝到系统开始\程序\启动中6、怎样把工程文件变小？[可以删除*.AL2（报警信息文件），*.REC（历史记录文件），*.111文件（*.pic文件的备份文件）的文件。

7、如何在线增删用户及用户密码和权限？[使用editusers()函数（用户权限需大于900）]8、在定义变量的基本属性时状态栏中的保存数值、保存参数是什么意思？[保存参数：在系统运行时，修改变量的域的值（可读可写型），系统自动保存这些参数值，系统退出后，其参数值不会发生变化。

当系统再启动时，变量的域的参数值为上次系统运行时最后一次的设置值。

无需用户再去重新定义。

保存数值：系统运行时，当变量的值发生变化后，系统自动保存该值。

好东西：组态王常见问题的解决

好东西：组态王常见问题的解决组态王常见问题的解决方法(五)2011-04-30 10:15转载自fangar最终编辑jinqiaoma30:组态王6.5安装后为何拨号网络无法建立“传入的连接”？运行注册表文件（RegEdit）：在注册表中：\\HKEY_LOCAL_MACHINE\\SOFTWARE\\Microsoft\\Ras\\Admin Dll删掉然后手动在控制面板—管理工具—服务中的“Routing and Remote Access”服务启动31：for Internet版本如何通过IE浏览方式对数据库进行查询？对于for Internet版本组态王[6.01版]，画面发布不支持SQL函数。

所以不能通过画面调用SQL函数对数据库进行查询。

但是可以通过一种中介的方式。

画面上定义按钮，定义按下或弹起时一离散量变化，如离散量：a，按钮弹起时a＝1。

在事件命令语言中定义当a＝1时，数据库进行连接，命令语言如下：if(a==1)SQLConnect(DeviceID,"dsn=web数据查询;uid=;pwd="); 如此类推通过离散量发生变化从而触发事件命令语言从而对数据库进行查询。

这样发布的画面可以实现通过IE浏览。

32：访问组态王发布的页面时为什么总出现“连接主机失败”？1、网络速度太慢。

2、开发中“网络配置”没有配置为“连网”。

3、演示版支持10分钟的WEB发布，同时只能够有1个用户通过IE浏览33、访问组态王发布的页面时为什么会提示“连接远程文件格式”错误？1、[6。

01及以前版本]画面中是否使用了控件、过渡色、其他不支持的图素。

2、是否将文件发布到了根目录下，发布文件不能放在根目录下34、如何访问组态王发布的页面？1、安装PWS或IIS软件并进行配置、即可以在IE 地址栏中输入\\***.***.***.***(***表示WEB服务器的IP地址)或主机名；2、如不安装PWS或IIS软件，只需要在IE 地址栏中输入\\***.***.***.***(***表示WEB服务器的IP地址),即能访问到服务器端共享的所有文件[需要在配置网络协议时安装文件打印和和共享服务]。

组态王6.5常见疑难问题解答

数据存储与交换1. 为什么从EXCEL返回组态王会出错？2. SQLDelete()函数中选择条件的用法。

A3="客户="+a2做为条件不执行？？3. 数据库插入记录失败？4. 如何在数据库中始终保持一个月的数据，自动删除一个月之前的记录？5. 如何使用SQLSelect()函数进行条件为变量情况的查询？6. 在建立组态王和ACCESS数据库连接时，开始一分多钟连接是成功的，可是一会在组态王的信息窗口就会显示“数据库错误：客户端工作过多Driver's SOLSetConnectAttr faild”然后就是连接失败。

请问这是什么原因？？7. 组态王的存盘数据用何方式打开？为什么组态王的历史记录文件打开都是乱码？8. 实数类型存入数据库后为什么在组态王中无法读取？1.为什么从E XCE L返回组态王会出错？[在EXCEL中用AppActivate "" 函数时,如果EXCEL中为AppActivate "组态王运行系统" ,组态王的设置运行系统中,标题条文本里填写:组态王运行系统,同时,不要选"标题条中显示工程路径",如果选择了,在AppActivate 应写"组态王运行系统-c:\…..".否则就会出错] 返回页首2.SQLDelete()函数中选择条件的用法。

A3="客户="+a2做为条件不执行？[sql查询语句如果查询的字段为字符串时应使用单引号，a3="客户'"+a2+"'"即可]返回页首3.数据库插入记录失败？[1、在信息窗中查看数据库是否连接2、数据库表格的字段名与组态王记录体定义的字段名是否相同3、数据库表格的字段类型与组态王变量的类型是否符合，推荐使用组态王的表格模板创建表格4、表格中使用的字段名是否为data和time、in等关键字，请改为其他字段名5、数据库字段中包含有#字,ODBC不支持该字符]返回页首4.如何在数据库中始终保持一个月的数据，自动删除一个月之前的记录？[数据库中保存一个月的历史数据，自动删除一个月以前的数据。

组态王6.52驱动程序安装文件明细

组态王6.52驱动程序安装之后的目标目录如下:KINGVIEW（开发运行环境目录）|－DRIVER（开发和运行环境需要的驱动目录）|－PLC （PLC驱动文件）|－智能模块（智能模块驱动文件）|－智能仪表（智能仪表驱动文件）|－变频器（变频器驱动文件）|－板卡（板卡驱动文件）|－虚拟串口（GPRS）1地址：北京市海淀区知春路113号银网中心A座6层2地址：北京市海淀区知春路113号银网中心A座6层3地址：北京市海淀区知春路113号银网中心A座6层4地址：北京市海淀区知春路113号银网中心A座6层5地址：北京市海淀区知春路113号银网中心A座6层6地址：北京市海淀区知春路113号银网中心A座6层7地址：北京市海淀区知春路113号银网中心A座6层第8页北京亚控科技发展有限公司地址：北京市海淀区知春路113号银网中心A 座6层89地址：北京市海淀区知春路113号银网中心A座6层10地址：北京市海淀区知春路113号银网中心A座6层11地址：北京市海淀区知春路113号银网中心A座6层12地址：北京市海淀区知春路113号银网中心A座6层13地址：北京市海淀区知春路113号银网中心A座6层14地址：北京市海淀区知春路113号银网中心A座6层15地址：北京市海淀区知春路113号银网中心A座6层16地址：北京市海淀区知春路113号银网中心A座6层17地址：北京市海淀区知春路113号银网中心A座6层18地址：北京市海淀区知春路113号银网中心A座6层19地址：北京市海淀区知春路113号银网中心A座6层20地址：北京市海淀区知春路113号银网中心A座6层21地址：北京市海淀区知春路113号银网中心A座6层22 第22页北京亚控科技发展有限公司地址：北京市海淀区知春路113号银网中心A座6层。

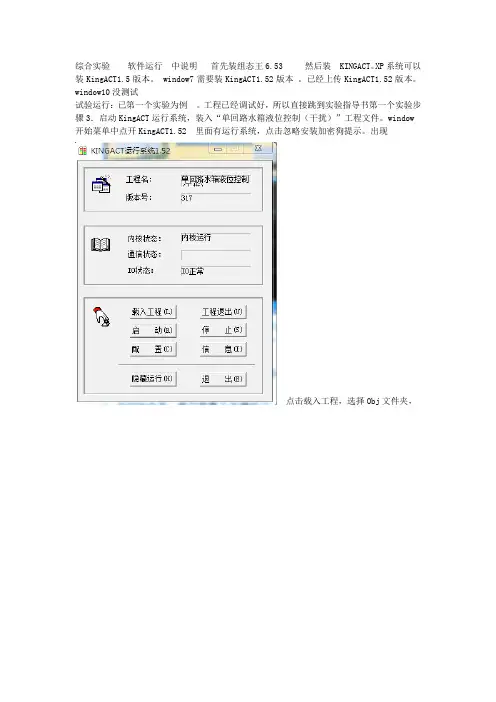

过程控制系统虚拟实验组态王使用说明

综合实验软件运行中说明首先装组态王6.53 然后装 KINGACT。

XP系统可以装KingACT1.5版本。

window7需要装KingACT1.52版本。

已经上传KingACT1.52版本。

window10没测试
试验运行：已第一个实验为例。

工程已经调试好，所以直接跳到实验指导书第一个实验步骤3．启动KingACT运行系统，装入“单回路水箱液位控制（干扰）”工程文件。

window 开始菜单中点开KingACT1.52 里面有运行系统，点击忽略安装加密狗提示。

出现
点击载入工程，选择Obj文件夹，
确定。

然后点击
中运行按钮。

下一步4．启动KingACT OPC服务器，装入“单回路水箱液位控制（干扰）.plc”文件，并置于运行状态。

具体步骤：window开始菜单中点开KingACT1.52 ，点击
KingACT OPC server 出现
点击文件，打开
选择单回路水箱液位控制（干扰）。

然后点击如图中运行符号！
并置于运行状态。

下面是指导书第五步5．在组态王工程管理器中，将“单回路水箱液位控制（干扰）”切换至运行状态。

点击组态王6.53 添加工程
添加后在
把单回路水箱液位工程设为当前工程。

开始菜单组态王文件夹选择运行系统开始运行当前工程。

然后按指导书6，7，8，9，10，11 做实验。

组态王使用教程

您按照以上步骤对一个化工厂反应车间的模型进行组态，建立监控中心。完成后的组态将具有操作按钮、趋势曲线和报警功能。下图是组态画面：
组态王简明教程第一课
了解组态王在本课程您将： ·了解组态王软件的整体结构 ·了解组态王的工件方式 ·了解建立应用程序的一般过程
组态王软件的结构
“组态王”是运行于 Microsoft Windows 98/NT 中文平台的全中文界面的组态软件，采用了多线程、COM 组件等新技术，实现了实时多任务，软件运行稳定可靠。组态王具有一个集成开发环境“组态王工程浏览器”，在工程浏览器中您可以查看工程的各个组成部分，也可以完成构造数据库、定义外部设备等工作。画面的开发和运行由工程浏览器调用画面制作系统 TOUCHMAK 和画面运行系统 TOUCHVEW 来完成的。TOUCHMAK 是应用程序的开发环境。您需要在这个环境中完成设计画面、动画连接等工作。TOUCHMAK 具有先进完善的图形生成功能；数据库中有多种数据类型，能合理地抽象控制对象的特性；对变量报警、趋势曲线、过程记录、安全防范等重要功能都有简单的操作办法。 TOUCHVEW 是 “ 组态王 ” 软件的实时运行环境，在 TOUCHMAK 中建立的图形画面只有在 TOUCHVEW 中才能运行。TOUCHVEW 从工业控制对象中采集数据，并记录在实时数据库中。它还负责把数据的变化用动画的方式形象地表示出来，同时完成变量报警、操作记录、趋势曲线等监视功能，并生成历史数据文件。
使用图形工具箱接下来在此画面中绘制各图素。绘制图素的主要工具放置在图形编辑工具箱内。当画面打开
时，工具箱自动显示，如果工具箱没有出现，选择菜单“工具\显示工具箱”或按 F10 键打开它。工具箱中各种基本工具的使用方法和 WINDOWS 中“画笔”很类似，假如你熟悉“画笔”的使用，绘制本画面将是很容易的。首先绘制监控对象原料罐和反应罐：在工具箱内单击圆角矩形工具，在画面上绘制一个矩形作为第一个原料罐；在矩形框上单击鼠标左键，在矩形框周围出现 8 个小矩形，当鼠标落在任一小矩形上时，按下鼠标左键，可以移动图形对象的位置用同样的方法绘制另一原料罐和反应罐。在工具箱内单击多边形工具，绘制三条管道。要改变管道的填充颜色，请选中此对象，然后单击调色板窗口的第二个按钮，再从调色板中选择任一种颜色。在工具箱内单击文本工具，输入文字。要改变文字的字体、字号，请先选中文本对象，然后在工具箱内选择“改变字体”。选择菜单“图库\刻度”，在图库窗口中双击一种竖向的刻度。在画面上单击鼠标左键，

实验1-HMI基本操作

实验一组态王软件安装及基本操作实训
画面一：
画面名称：整数累加画面；画面参数：画面显示宽度：1024、画面宽度：1024、显示高度：768、画面高度：768，其余取默认参数。详细步骤参考书P78-88。 “手动累加画面”按钮：ShowPicture("手动累加画面");
变量num从0开始每隔1秒加1，加至10，并显示出数值。当变量num加至10时，指示灯1由红色变绿色。
画面三：历史报警记录
画面名称：报警和事件画面；画面参数：画面显示宽度：1024、画面宽度：1024、显示高度： 768、画面高度：768，其余取默认参数。
如何建立“报警和事件”窗口
在“报警和事件画面”中完成报警窗口的组态。打开工具箱->选用报警窗口工具-->绘制报警窗口-->双击此报警窗口对象-->选择“报警窗口配置属性页”对话框的“通用属性”选项卡-->在“通用属性”选项卡中设置报警窗口名为alarm，并做如下设定：历史报警窗口、显示列标题、显示状态栏、显示水平网格、报警自动卷滚、新报警出现位置为最后-->在“列属性”选项卡中选中报警日期、报警时间、事件日期、时间时间、变量名、报警类型、报警值/旧值、界限值、操作员和报警组名-->在“操作属性”选项卡中，选择“显示工具条”、“允许报警确认”、“运行双击左键”-->在“颜色和字体属性”选项卡中设置如下：用户可根据工程的实际需要进行设置-->单击“确认”按钮，结束以上各项设置-->在菜单栏中选择 “文件”|“全部存”命令。
计算机控制技术
实验(一)
实验一组态王软件安装及基本操作实训
实验目的：熟悉组态王软件安装步骤，掌握新建工程、建立变量、设计及绘制画面、建立动画连接、脚本编写、监控画面运行及备份工程等基本操作的方法和步骤。实验仪器设备：电脑。实验软件：组态王6.5。

组态王安装说明

组态王及驱动安装说明1．组态王系统要求硬件：主流中、高端PC或兼容机内存：最少256MB，推荐1000MB通讯：RS-232C，推荐有串行口一个。

操作系统：推荐Win XP简体中文版。

2．安装组态王系统程序“组态王”软件存于一个压缩文档“组态王6.5”内，解压缩后（推荐WinRar），运行安装程序Install.exe，启动组态王安装过程向导。

“组态王”的安装步骤如下：第一步：启动计算机系统。

第二步：用户通过点击安装文件夹中的Install.exe启动安装程序，如图1所示。

图1该安装界面左面有一列按钮，将鼠标移动到按钮各个位置上时，会在右边图片位置上显示各按钮中安装内容提示。

如图1所示。

左边各个按钮作用分别为：——仅介绍对此次安装有用的。

“安装组态王程序”按钮：安装组态王程序。

“安装组态王驱动程序”按钮：安装组态王IO 设备驱动程序。

“退出”按钮：退出安装程序第三步：开始安装。

点击“安装组态王程序”按钮，将自动安装“组态王”软件到用户的硬盘目录，并建立应用程序组。

继续安装请单击“下一个”按钮，如同一般软件安装。

稍后弹出“用户信息”对话框，如图2所示。

图2请输入“姓名”和“公司名称”，可以随意填写。

之后进入程序安装阶段。

第四步：选择组态王软件安装路径。

确认用户注册信息后，弹出“选择目标位置”对话框，选择程序的安装路径，如图3所示。

图3由对话框确认“组态王”软件的安装目录。

默认目录为c:\ProgramFiles\KingView，若希望安装到其它目录，请单击“浏览”按钮。

安装程序会按用户的要求创建目标文件夹。

第五步：选择安装类型。

单击“下一个”按钮。

出现如图4所示对话框，此对话框确定安装方式。

图4安装方式共三种：典型安装，简洁安装和特定安装。

这里选择默认的典型安装。

第六步：创建程序组。

第七步：开始安装。

安装程序将光盘上的压缩文件解压缩并拷贝到默认或指定目录下，解压缩过程中有显示进度提示。

第八步：安装结束。

GPRS在组态王6.52软件上的使用

GPRS在组态王6.52软件上的使用一、GPRS简介对于远程数据监控的系统，目前组态王6.52提供了多种网络监控方式。

其中，基于中国移动公司移动服务网络的GPRS（通用分组无线业务）服务或中国联通公司的CDMA（码分多址）服务，组态王6.52提供了一种无线远程数据交换解决方案。

采用此种数据交换方案，用户需要为计算机申请公网IP地址或域名及现场设备上连接支持GPRS或CDMA服务的DTU 模块，适合于有移动网络覆盖的远程的数据采集系统。

GPRS（General Packet Radio Service），通用无线分组业务，是一种基于GSM系统的无线分组交换技术，提供端到端的、广域的无线IP连接。

通俗地讲，GPRS是一项高速数据处理的技术，方法是以”分组”的形式传送资料到用户手上。

目前组态王6.52软件支持包括深圳宏电、深圳倚天、厦门桑荣、唐山蓝迪、北京艺能、北京汉智通、台湾尉普、福州利事达、上海蓝峰、福建实达、北京爱立信、北京欧特姆、航天金软、力创LQ-8200、实达TCP、嘉复欣、蓝天顶峰（NETJET)、厦门蓝斯等厂家的DTU 模块。

用户控制中心和GPRS远程数据终端（DTU）可采用如下连接方式：二、组态王6.52软件中GPRS通讯过程1、组态王6.52软件GPRS通讯流程图2、组态王6.52GPRS中使用到的文件、功能及通讯过程GPRS驱动涉及的程序文件及安装路径说明如下：DriverForGPRS.exe(集成信息输出窗口)：组态王安装目录\kingview\Driver\下KVCom.sys：操作系统windows\system32\drivers\下Gprsdtu.ini：组态王安装目录\kingview\Driver\下KVVirtual.dll：虚拟串口驱动,放在组态王安装目录\kingview\Driver\下,需要组态王安装工具安装注册。

（1）、DriverForGPRS.exe服务程序功能服务程序主要完成以下几种功能：1）从运行系统接收虚拟设备的初始化信息，然后依据初始化信息建立与DTU连接。

组态王KingView6.52操作说明

组态王KingView6.52与S7-200系列PLC联机操作说明一、组态王在PLC控制系统中的作用在PLC控制系统中，使用组态王软件主要是用它来构造（设计）一个虚拟的（假的）系统，且该虚拟的系统能反映实际的PLC控制系统的工作情况，以便在监控室通过组态软件也可实现对系统的远程控制，同时也可实时监控系统的运行状况，从而能及时发现并排除故障。

二、用组态王构造一个虚拟的控制系统的必备条件由于组态王所构造的虚拟系统能反映实际的PLC控制系统的工作情况，故该虚拟系统必须具备四个基本条件：（1）模拟PLC的虚拟的PLC，即I/O设备；（2）用以描述工业现场及工控设备（如三机异步电动机启停控制系统中的电动机，照明监控系统中的灯）的图形；（3）反映工控对象各种属性（如：三机异步电动机启停控制系统中的电动机运转与停止的运行状态，启动按钮的开与关的状态；照明监控系统中的灯的亮与灭的状态）的数据，亦即变量；（4）模拟现场设备运行（如：电动机的运转与停止的动作过程，按钮的开与关的动作过程，灯的亮与灭的动作过程）动画，即图形应如何与数据连接，亦即动画连接。

三、组态王实现的DDC远程监控系统1、控制要求控制一盏灯的亮与灭：系统有两个按钮，分别用以控制一盏灯的亮与灭，该系统有两种控制方法：1）通过现场的实际按钮控制；2）通过组态王构造的虚拟系统的虚拟按钮控制。

2、参考《楼宇智能化实训指导》P101把按钮、灯等硬件通过接触器、继电器等接至DDC假设该系统的DDC I/O分配表如下表所示：3、用组态王KingView6.52构造一个虚拟的DDC监控系统（1）新建组态王工程，开始->程序->“组态王”，如图1所示。

图1 打开组态王软件打开后，看到如图2所示界面,点击“新建”。

单击图2 组态王工程管理器图3 新建工程向导选择工程存放路径E:\电力815\DDC第1组图4 选择工程存放路径如：控制一盏灯图5 填写工程名称在组态王工程管理器中双击刚建好的新工程，把它设置为当前工程，设为当前工程后,在工程的最前端会显示一面小红旗，如图6所示。

组态王6.55简体版安装说明书

组态王6.55 简体版工业通用组态软件安装说明书1.安装注意事项1.1安装要求：软件环境要求：组态王6.55软件安装在Windows XP(sp2)/Win7 简体中文版操作系统下使用。

硬件环境要求：1)P4 1G以上的微型机及其兼容机；2)至少128M内存，推荐256M，使用WEB功能或2000点以上推荐512M；3)至少1G的硬盘剩余空间；4)VGA、SVGA及支持Windows 256色以上的图形显示卡。

2.软件安装2.1将组态王6.55的安装光盘放入电脑光驱，读取光盘约需1-5分钟；2.2读取光盘成功后，光驱图标如图2-1所示。

图2-1 光驱成功读取安装光盘2.3点击光驱图标，自动运行图2-2所示的安装程序，否则请看2.4；图2-2 自动运行安装程序界面2.4如果点击图标后，进入光盘根目录，如图2-3所示，而没有自动运行安装程序，只需点击图2-3中 install.exe文件, 即可进入图2-2;图2-3 组态王安装光盘根目录2.5在图2-2的安装光盘自动运行界面，单击“安装组态王程序”开始安装组态王，进入图2-4所示图2-4 组态王安装准备界面2.6等待大概1-3分钟，进入图2-5所示安装界面，点击“下一步”，进入图2-6的安装界面二，选择“是”进入图2-7 注册信息界面，“用户名”和“公司名称”请按实际情况填写；填写完成后，点击“下一步”，进入图2-8注册信息确认界面；图2-5 安装界面一图 2-6 安装界面二图2-7 注册信息界面图2-8 注册信息确认界面2.7注册信息确认后，进入图2-9安装目的地选择对话框，建议直接点击“下一步”使用默认目的地文件夹，然后进入图2-10所示安装类型对话框，选择“典型”，点击“下一步”进入图2-11安装进程显示界面，大概需要5-10分钟，过程如图2-11，图2-12所示，程序安装完成后进入图2-13图2-9 安装目的地选择图 2-10 组态王安装类型对话框图 2-11 组态王安装过程图 2-12组态王安装过程2.8安装组态王主驱动程序和加密锁驱动程序在图2-13中选择安装组态王主驱动程序和安装加密锁驱动程序前的复选框，点击“完成”，开始准备安装主驱动和加密锁驱动程序,准备过程如图2-14。

工业通用组态软件组态王6.51常见技术问答文档

报表与打印1.如何实现历史报表的定时打印？[可以利用命令语言实现。

例如每天早八点打印一次，利用事件命令语言，在“事件描述”中写入事件 "$小时==8"在事件“发生时”执行函数"reportprint2("reportname")"即可。

]2.如何打印信息到针式打印机,以便实现逐行打印？[用函数FileWriteStr(Filename,FileOffset,Message,LineFeed); 函数实现，filename参数为“LPT1：”]即可，只能是针式打印机才能实现逐行打印]3.组态王中的打印函数PrintWindow()如何使用纸张的横向打印功能？[PrintWindow()函数的第二、三个参数不能够为0并且将打印机的纸张设置为横向即可；如：PrintWindow( "监控中心", 60,60, 0,10, 10);]4.如何清除组态王6.0报表单元格中的内容？[1、[组态王报表没有提供清除报表内容函数，但提供了设置报表单元格内容的函数,包括设置一个或多个单元格的字符或数据,可以使用这些函数ReportSetCellString2(ReportName, StartRow, StartCol, EndRow, EndCol, "") 、ReportSetCellString(ReportName, Row, Col,"")来清除报表单元格的内容,如设为空字符。

这种方式比较灵活,对固定格式的表格特别有效，2、如果报表格式不固定，一般建议是通过REPORTLOAD("","")函数重新调入表格模板来实现数据的清空。

3、采用关闭报表所在画面然后在打开方式，]5.如何利用组态王报表来实现数据统计？[报表内部函数是指只能在报表单元格内使用的函数，有数学函数、字符串函数、统计函数等。

组态王6.52介绍

工作情景1
厂长家主控室
厂长办公室
车间主任
车间
车间
锅炉房
监控室
WEB发布的过程
设置WEB 服务器
设置发布的画面设置用户权限设置浏览的风格通过浏览器监控现场
技术特性

组态王运行系统内嵌Web服务器系统
基于通用的TCP/IP、Http协议，具有广泛的广域网互联。

B/S结构体系，只需普通的浏览器就可以实现远程组态系统的监视和控制
组态王6.52功能介绍
组态王功能介绍
-----北京亚控科技发展有限公司
组态王软件定位

基于PC和Windows操作系统数据采集、数据分析管理和画面动态显示 HMI软件及相关的控制软件、流程监控软件完善的监控报警机制开放式接口,为其他企业级程序提供现场实时数据
软硬件运行环境

远程客户端系统的运行不影响主控机的运行，而客户端也可以具有操作远程主控机的能力。

支持功能和特性

多画面框架分组发布概念过渡色填充报表功能命令语言扩充 Web打印功能多语言版本组态王开发系统和运行系统相应的升级
选择组态王的五大理由

运行稳定可靠功能强大易用高度的开发性宏大的体系结构以客为尊的服务宗旨
WEB Server 介绍
-----实现远程监控

远程监控软件
B/S结构，方便快捷
随时随地，全局互联

分组配置，更趋合理
运行方式

Байду номын сангаас
支持Microsoft Internet Explore 4.0 以上和Netscape 3.5以上的浏览器 Java2 Jre 1.2以上环境第一次自动下载安装JRE环境，一步到位跨平台，支持Linux系统下浏览用户唯一需做的就是在组态王开发系统中设置好可选参数发布一下，然后只要运行系统存在，无论何时何地就可以通过IE/Netscape访问了。

组态王各版本功能差异说明(以6.532009.9.1发布为标准)

组态王各版本比较⏹各版本发布时间及系统支持说明✧组态王2.0√发布时间:1998√支持操作系统：Windows32✧组态王5.1(第一版)：√发布时间: 2001；√支持操作系统：Windows98、WindowsNT4.0✧组态王5.1(第二版)√发布时间: 2003；√支持操作系统：Windows98、WindowsNT4.0✧组态王6.0√发布时间: 2002；√Windows98第二版、WindowsNT4.0、Windows2000✧组态王6.01√发布时间: 2002；√支持操作系统：Windows98第二版、WindowsNT4.0、Windows2000✧组态王6.02√发布时间:2003 ；√支持操作系统：Windows98第二版、WindowsNT4.0、Windows2000✧组态王6.03√发布时间:2004 ；√支持操作系统：Windows98第二版、WindowsNT4.0、Windows2000✧组态王6.5√发布时间:2005.1；开发版本: 6.5.0.40 ；运行版本: 6.5.0.53√支持操作系统：Windows2000/XP✧组态王6.51√发布时间:2005.9；开发版本: 65.10.40.62；运行版本: 65.10.22.73√支持操作系统：Windows2000/XP✧组态王6.52(第一版)√发布时间:2006.11；开发版本: 65.20.2002.12300；运行版本: 65.20.2002.12400√支持操作系统：Windows2000/XP✧组态王6.52(第二版)√发布时间:2007.7.20；开发版本:65.20.2003.14702；运行版本:65.20.2003.14703√支持操作系统：Windows2000/XP✧组态王6.53(第一版) : (临时过渡，发行量很小)√发布时间: 2007.9；开发版本: 65.30.2003.17201；运行版本: 65.30.2003.17302√支持操作系统：Windows2000/XP✧组态王6.53(第二版)√发布时间: 2007.11；开发版本: 65.30.2003.17213；运行版本: 65.30.2003.17316√支持操作系统：Windows2000/XP✧组态王6.53(第三版)√发布时间: 2009.9.1；开发版本: 65.30.2003.17246；运行版本：65.30.2003.17369√支持操作系统：Windows2000/XP✧组态王6.55发布时间: 尚未发布；开发版本: 尚未发布；运行版本：尚未发布⏹历史库差异✧组态王5.1中，历史库存储文件格式为*.rec文件。

组态王软件介绍

3、系统软件3.1组态王软件介绍本系统采集控制软件选用中国本土软件厂商北京亚控科技发展有限公司生产的，国内最早的商用组态软件“组态王”。

截止到2009年底，“组态王”已在国内装机量有10万套，成功地应用于我国工业领域的各行各业，例如石油、化工、电力、冶金、造纸、橡胶、环保、机械制造等等，在中国使用的监控软件中，组态王拥有国内最多的用户。

像国外众多的软件一样，组态王软件也经过了一个发展例程：1995年——组态王V1.01996年——组态王V1.21997年——组态王V1.511998年——组态王V2.01999年——组态王V5.12000年——组态王V5.1 for Internet2001年——组态王V6.0、组态王电力专业版6.02002年——组态王V6.022003年——组态王V6.52005年——组态王V6.512006年——组态王V6.522007年——组态王V6.53下面介绍组态王通用强大的功能。

3.1.1基本人机界面功能通过本功能完成画面组态。

1.快速便捷的应用设计用组态软件构造“监控和数据采集系统”的好处之一就是能大大缩短开发时间，并能保证系统的质量。

能快速便捷地进行图形维护和数据采集是此类系统的关键点。

组态王正是提供了丰富的快速应用设计的工具。

(1)方便实用的工程管理组态王6.53提供方便实用的管理工具——工程管理器。

工程管理器是一个独立的可执行文件，用来管理本机的所有组态王工程，可以实现工程的压缩备份，备份恢复，数据词典的导出导入，实现开发和运行系统的切换等。

(2).集成的开发环境最新设计的组态王工程浏览器为用户提供了便利的集成开发环境。

工程设计者可以在工程浏览器中查看工程的各个部分，可以查看画面、数据库、配置通讯驱动程序、设计报表；可以完成系统的大部分配置。

工程浏览器采用树形结构，操作简单方便，容易接受。

在工程浏览器中，用户也可以方便地切换到组态王开发环境和运行环境。

(3).功能强大、易用的绘图工具目前用简单的示意性图形已经不足以表示工业现场复杂的生产过程，用户普遍要求更加丰富多彩、生动逼真的画面。
