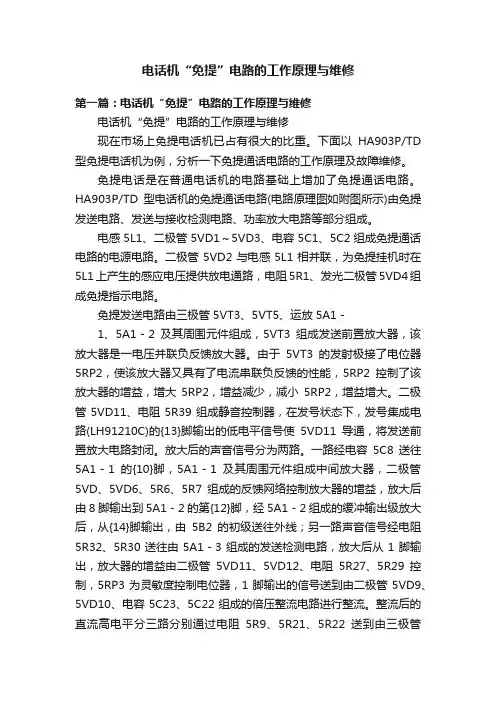

电话机“免提”电路的工作原理与维修

电话机“免提”电路的工作原理与维修

篇一：电话机整机电路常见故障维修

电话机整机电路常见故障维修

一、铃声异常

（1）电话机挂机时铃响不断。一般是电话机振铃电路中的电容被击穿短路，使收铃

器输入失去直流作用。挂机时外线直流外线馈电电压为振铃集成IC提供工作电源，所以挂机时铃响不断。一般只要更换打振铃电容就可以了。如果振铃电容没坏，应检查抑制电路板是否漏电或是否由于焊点处理不当而短路。

（2）脉冲拨号时铃响。这是振铃输出变压的初、次级线圈相碰接引起的。这种故障

是因为在电话机摘机后有直流馈电电流通过振铃集成IC。在摘机后，其外线端电压较低，收铃器不会响铃，但当脉冲拨号是，脉冲电压幅度较大足以使收铃器发出铃响。检测振铃集成IC输出端部分的抑制电路电路板和焊点，如果没有相碰，则更换变压器就可以了。

（3）铃声小。检查在收铃状态下集成IC的直流电压是否为25~27V。若低于正常值较多，应检查输出耦合电容是否漏电或击穿短路，若电压基本正常，应检测输出衰减电阻阻值是否变大，开关、线圈是否局部短路，否则就是IC性能不良。

二、无振铃

（1）当整流桥中任意一只二极管断路后，桥式全波整流会变为半波整流，这是振铃

电容只有充电回路而无放电回路，从而失去了充放电作用而不能通过交流电。可见，铃声电流不能通过振铃电容，以致振铃IC得不到电源而不能工作。

（2）当电话机出现无振铃故障时，要在振铃状态下按以下步骤检查。

①测量整流桥输入交流电压。正常时约为60V；若接近0V，应检测振铃电容和降压电阻是否断路，开关是否损坏或引线是否脱焊。

②测量振铃IC的直流电压。正常时为25~27V；若接近0V，应检查整流、滤波电路是

否被击穿短路，整流桥是否有二极管损坏，否则就是振铃IC内部短路。

三、铃响失真

（1）电话机响铃时，只响一下，接机后听到拨号音，不能通话。这种故障的原因一

般是压敏电阻RV1接解不良或参数改变。当铃响一下后，振铃电压使的RV1阻值下降，相当于电话机摘机，交换机自动切断铃流，此后，RV1阻值又慢慢变大，使电话机恢复原来的

挂机状态。所以只响一下铃，拿起手柄只能听到拨号音。只要换一只压敏电阻就可以了。此

外抑制电路板受潮、氧化或漏电，也有可能出现这种故障。这时只要对电路板进行清洗烘干

就可以了。

（2）电话机响铃出现单音，即铃响出现连续的“嘟- --- ”声，这就是响铃失真故障。这

种故障一般是超频振荡器频率不正常或停振引起的，应检测超低频振荡器及外接元件是否良好，超低频振荡器有无虚焊、短路等，否则就是超低频振荡器内部损坏。

（3）铃声嘶哑是响铃失真故障，一般是超低频振荡器直流供电滤波不纯所致，应检

测滤波电容是否失效或虚焊，否则就是超低频振荡器内部损坏。

四、摘机后电话不通

（1）当电话机只能收铃，不能送、受话时，电源定向电路的4只二极管中必有1只
