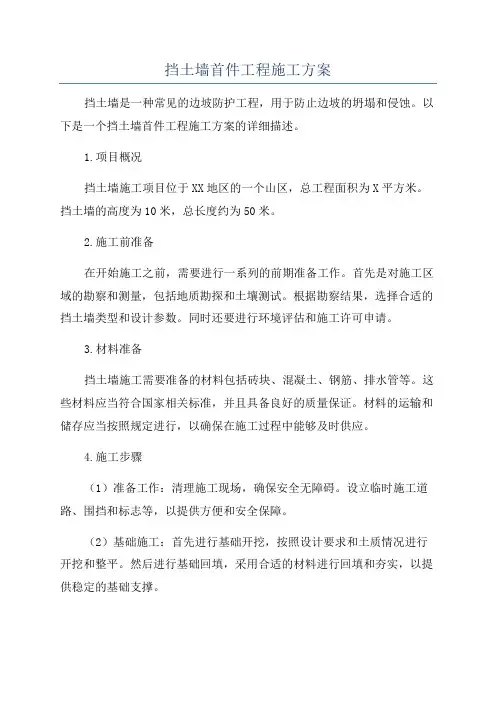

挡土墙首件工程施工方案
挡土墙首件工程施工方案挡土墙是一种常见的边坡防护工程，用于防止边坡的坍塌和侵蚀。
以下是一个挡土墙首件工程施工方案的详细描述。
1.项目概况挡土墙施工项目位于XX地区的一个山区，总工程面积为X平方米。
挡土墙的高度为10米，总长度约为50米。
2.施工前准备在开始施工之前，需要进行一系列的前期准备工作。
首先是对施工区域的勘察和测量，包括地质勘探和土壤测试。
根据勘察结果，选择合适的挡土墙类型和设计参数。
同时还要进行环境评估和施工许可申请。
3.材料准备挡土墙施工需要准备的材料包括砖块、混凝土、钢筋、排水管等。
这些材料应当符合国家相关标准，并且具备良好的质量保证。
材料的运输和储存应当按照规定进行，以确保在施工过程中能够及时供应。
4.施工步骤（1）准备工作：清理施工现场，确保安全无障碍。
设立临时施工道路、围挡和标志等，以提供方便和安全保障。
（2）基础施工：首先进行基础开挖，按照设计要求和土质情况进行开挖和整平。
然后进行基础回填，采用合适的材料进行回填和夯实，以提供稳定的基础支撑。
（3）挡土墙施工：按照设计要求和工程图纸，进行砌筑或浇筑挡土墙的结构。
砌筑墙体时应注意水平和垂直度，并采取相应的加强措施，如增加钢筋和设置支撑框架等。
浇筑墙体时要控制混凝土的配比和浇筑质量，确保墙体的稳定性和强度。
（4）排水系统施工：挡土墙的排水系统是非常重要的，可以有效减少土体的渗透压力，保证挡土墙的稳定性。
根据设计要求，安装合适的排水管道和过滤层，确保排水系统的畅通和正常工作。
（5）表面处理：挡土墙的表面处理可以采用不同的方式，如喷涂保护层、设置绿化带或人工造景等。
这样可以增加挡土墙的美观性和环境适应性。
5.施工安全在挡土墙施工过程中，安全是首要考虑的因素。
需要制定详细的施工安全预案，并指派专人负责安全管理。
施工现场必须严格遵守相关的安全操作规范，如佩戴安全帽、使用防护设备等。
同时还要进行安全教育和培训，提高施工人员的安全意识和技能。
挡土墙施工方案施工方法(3篇)
第1篇一、工程概况挡土墙工程是一项重要的土石方工程，主要用于支撑土体、防止滑坡、加固边坡等。
本工程位于我国某地区，地质条件复杂，土质松散，地下水位较高，施工难度较大。
为确保工程质量和安全，特制定本施工方案。
二、施工准备1. 施工图纸：熟悉施工图纸，明确工程量、结构形式、施工要求等。
2. 材料设备：准备施工所需的材料，如混凝土、水泥、砂石、钢筋、模板等，并检查设备是否完好。
3. 施工人员：组织施工队伍，对施工人员进行技术交底和安全教育。
4. 施工现场：平整场地，搭建临时设施，确保施工现场安全、整洁。
三、施工方法1. 施工流程（1）场地平整：根据设计要求，对施工场地进行平整，确保场地水平。
（2）基础处理：对地基进行处理，包括挖除松散土层、换填、夯实等。
（3）挡土墙施工：根据设计要求，进行挡土墙施工。
（4）回填土：在挡土墙完成后，对回填土进行分层压实。
（5）竣工验收：对施工完成的挡土墙进行验收。
2. 施工步骤（1）场地平整1）清除场地内的杂物、杂草等。
2）使用推土机、挖掘机等设备进行场地平整。
（2）基础处理1）根据设计要求，确定基础深度和宽度。
2）使用挖掘机开挖基础，挖除松散土层。
3）换填：对地基进行换填，选用合适的填料，分层夯实。
4）夯实：使用夯实机对基础进行夯实，确保基础密实。
（3）挡土墙施工1）钢筋加工：根据设计要求，加工钢筋，并进行防腐处理。
2）模板安装：根据设计要求，安装模板，确保模板牢固、平整。
3）混凝土浇筑：按照混凝土配合比，进行混凝土浇筑，分层浇筑，确保混凝土密实。
4）养护：混凝土浇筑完成后，进行养护，保证混凝土强度。
（4）回填土1）分层回填：按照设计要求，分层回填土，每层厚度控制在20cm左右。
2）压实：使用压实机对回填土进行压实，确保压实度达到要求。
（5）竣工验收1）检查挡土墙外观质量，确保无裂缝、变形等。
2）检测挡土墙的承载能力和稳定性。
3）检查回填土的压实度，确保符合设计要求。
挡土墙、围墙施工方案(技术标)
挡土墙、围墙施工方案(技术标) 该段落明显有问题，需删除。
二、施工方案一）施工组织方案1.施工前，应组织专业技术人员对施工现场进行全面勘察，制定详细的施工方案和施工组织设计，明确施工流程和各项技术措施，确保施工安全和质量。
2.施工期间，应配备专业施工队伍，按照施工方案有序施工，严格按照设计要求进行施工，确保施工质量。
3.施工现场应设置安全警示标志，配备必要的安全防护设施，确保施工安全。
二）施工工艺方案1.挡土墙施工采用挤浆法，确保砂浆饱满，砌体重度不低于23KN/m³。
每10-15m米设置沉降缝，缝宽30mm，缝中填浸透沥青的木板或沥青麻筋，填塞深度200mm。
墙身在高出地面以上部分应设置泄水孔，孔内预埋100mmPVC管，间距3.0m，上下左右交错布置，泄水孔底部应高出地面30cm。
2.围墙柱子采用MU10砖基础砌筑，100厚光面福建白麻花岗岩压顶，垫层采用C15混凝土浇筑，栏杆采用25×25方钢和60×60方钢加工。
每单元居中设一个120X120排水孔，围墙纵坡以台阶式升降处理长度同围墙沉降缝。
3.设备安装应按照设备安装图纸进行，严格按照设计要求进行安装，确保设备运行稳定。
三）施工技术措施1.施工前，应进行地面排水工作，挡墙须采用分段跳槽开挖，每段不得大于15m，施工段可长结合伸缩缝设置确定。
2.边坡及基坑开挖的临时放坡值为1：1.50.墙后回填前，应先清除坡面草皮、耕土等有机质，对墙后地面横坡坡度大于1：6时，应形成台阶状，台阶宽度不小于1m，呈2%~4%的逆坡，回填时应分层夯实，采用粒径填料如碎石，粒径不应大于200mm，压实系数大于0.94，每一100m不小于2个检测点。
密实度应达到中密，干密度不小于20KN/m，综合内摩擦角不小于35°。
3.所有金属除锈后均做黑色油漆。
围栏每单元中心设置三一专用标志，采用红色油漆。
排水工程将采用100mmPVC管材，坡度为5%。
挡土墙首件工程施工方案
挡土墙首件施工方案批准：审核：编制：目录1.编制依据 (3)2.编制原则 (3)3.工程概况 (3)4.工期安排 (3)5.主要施工人员、机械设备配备 (3)5.1主要机械设备配置 (4)5.2劳动力组织 (4)6.施工准备 (5)6.1作业准备 (5)6.2技术要求 (5)7.片石混凝土挡土墙施工工艺及方法 (5)7.1施工工艺 (5)7.2测量放样 (6)7.3基坑开挖 (6)7.4基底处理 (6)7.5基础混凝土浇筑 (7)7.6墙身混凝土浇筑 (7)7.7施工缝、沉降缝及泄水孔的处理 (11)7.8片石混凝土养护 (12)7.9混凝土拆模 (12)7.10混凝土缺陷处理 (13)7.11台背回填 (13)8.首件工程施工及审批程序 (14)9.质量保证措施 (14)10. 安全保证措施 (15)11.文明施工措施 (16)11.1现场施工管理规范化 (16)11.2材料堆放符合要求 (16)11.3施工现场标识牌符合文明施工实施标准 (16)12.环境保护保证措施 (17)挡土墙首件工程施工方案1.编制依据1、《总体施工组织设计》（已批复）、《两阶段施工图设计》（第二册第三分册）。
2、《公路路基施工技术规范》（JTG 10-2006）、《公路工程质量检验评定标准》（JTG F80/1-2004）、《xx市高速公路施工标准化管理指南》。
3、现场踏勘、调查所获得的有关资料。
4、本单位多年高速公路施工经验与施工工法。
2.编制原则1、严格遵守现行的施工技术规范、规程等技术标准并将其贯穿于整个施工过程中。
2、结合现场调查情况及我分部承诺的工期、质量、安全等各方面要求，制定出完善的保证体系和保证措施，确保该项目标的实现。
3、充分考虑气候、季节对施工的影响，合理安排各工序顺序，做到全面展开，平行流水作业，正确选用施工方法，科学组织施工。
各工序紧密衔接，避免不必要的重复工作，以保证施工连续均衡有序进行。
挡墙首件工程施工方案模板
一、工程概况1. 工程名称：XX挡墙工程2. 工程地点：XX市XX区XX路3. 工程规模：挡墙长度XX米，高度XX米4. 工程内容：挡墙基础、挡墙主体、排水设施等二、施工组织与管理1. 施工单位：XX建设集团有限公司2. 施工项目负责人：XX3. 施工班组长：XX4. 施工班组人员：XX5. 施工工期：XX天三、施工工艺与流程1. 施工工艺（1）挡墙基础施工：采用明挖法进行基础施工，开挖深度根据地质情况确定。
（2）挡墙主体施工：采用装配式预制混凝土构件，现场组装。
（3）排水设施施工：采用排水沟、检查井等设施进行排水。
2. 施工流程（1）场地平整：将施工场地进行平整，确保场地满足施工要求。
（2）测量放线：根据设计图纸进行测量放线，确保挡墙位置准确。
（3）挡墙基础施工：按照设计要求进行基础开挖，做好基础排水处理。
（4）挡墙主体施工：按照装配式预制混凝土构件的安装要求，进行构件组装。
（5）排水设施施工：按照设计要求，安装排水沟、检查井等设施。
（6）挡墙回填：在挡墙主体施工完成后，进行回填土，确保挡墙稳定。
（7）竣工检查：对挡墙工程进行竣工检查，确保工程质量符合要求。
四、质量控制措施1. 施工材料质量控制：严格按照设计要求选用优质材料，确保材料质量。
2. 施工过程质量控制：严格执行施工工艺，确保施工质量。
3. 工程验收：按照国家有关规范和标准进行工程验收，确保工程质量。
五、安全文明施工措施1. 施工现场安全管理：制定施工现场安全管理制度，加强现场安全管理。
2. 施工人员安全教育：对施工人员进行安全教育，提高安全意识。
3. 施工现场文明施工：加强施工现场文明施工管理，确保施工现场整洁有序。
4. 施工废弃物处理：按照国家有关法规，对施工废弃物进行分类处理。
六、施工进度计划1. 施工阶段：基础施工、主体施工、排水设施施工、回填土、竣工检查。
2. 施工时间：XX天3. 施工进度安排：按照施工进度计划，合理安排施工任务。
深圳外环高速公路第6合同段项目经理部挡土墙首件工程施工方案
深圳外环高速公路第6合同段项目经理部挡土墙首件工程施工方案编制：审核：中铁十八局集团有限公司第6合同段项目经理部二○一六年六月十五日目录一、编制依据 (3)二、编制范围 (3)三、工程概况 (3)四、施工计划安排 (4)五、施工方案及工艺 (5)六、质量保证措施 (12)七、安全保障措施 (12)八、环保、文明施工措施 (13)一、编制依据1、广东省连州（湘粤界）至怀集公路项目《两阶段施工图设计》第7标段第二册第一分册2、广东省连州（湘粤界）至怀集公路项目《两阶段施工图设计》第7标段第五册第二分册3、《公路路基施工技术规范》（JTG F10-2006）4、《公路工程质量检验评定标准》（JTG F80/1-2004）5、《广东省二广高速公路工地建设标准化管理指南》和《广东省高速公路建设标准化管理指南（试行）》6、广东省连州（粤湘界）至怀集公路《工程管理制度汇编（试行）》及二广公司文件要求。
二、编制范围根据施工现场条件比较，本标段选取太保互通立交K30062.8～K30+392.2段衡重式路堤墙做为挡土墙首件工程。
三、工程概况CCK0+290～CCK0+418.711段路基填土高度为7.66米～9.66米，由于右侧临近太保河床，放坡受限制，设衡重式路堤挡墙，挡墙高度为8米～10.5米（含基础）。
墙身采用C20混凝土浇筑，共计3926.46m3。
衡重式路堤挡墙具体断面尺寸如下表：衡重式路堤挡墙一般构造图如下：图1 衡重式路堤挡墙断面图四、施工计划安排1、时间安排根据实施性总体施工计划结合目前工地实际情况，该分项工程计划2016年 11 月 1 日开工，11月15日完工，共计60天。
2、管理人员组织施工前，对管理人员明确分工，项目部组织全体施工人员参加衡重式路堤挡墙工程施工技术交底和动员大会，明确各自职责。
3、施工机械设备根据施工需要，我部已备足各种机械设备、工程测量、试验仪器等，并检修调试好，根据施工进度提前运至施工现场。
路基挡土墙首件工程施工方案
中隧二处云南武昆高速公路第六合同段路基挡土墙首件工程施工方案目录1编制依据及编制原则 (1)1.1编制依据 (1)1.2编制原则 (1)2工程概况 (1)2.1首件工程范围 (2)2.2地层岩性 (3)2.3工程数量 (3)2.4技术指标 (3)3首件工程质量控制及目标要求 (4)3.1质量控制 (4)3.2目标要求 (4)4工期安排 (4)5施工配置 (5)5.1人员配置 (5)5.2材料配置 (9)5.3机械配置 (10)6挡土墙施工 (12)6.1施工工艺 (12)6.2施工准备 (14)6.3测量放样 (15)中隧二处云南武昆高速公路第六合同段路基挡土墙首件工程施工方案6.4基底施工及检测 (15)6.5基础施工 (15)6.6墙身施工 (16)6.7墙背回填 (17)6.8护栏基础施工 (17)7技术培训及交底 (19)7.1技术培训 (19)7.2技术交底 (19)8质量标准 (21)8.1砌体挡土墙施工质量标准 (21)8.2钢筋施工允许误差 (21)8.3模板施工允许误差 (22)8.4浆砌砌体施工质量标准 (23)9质量保证措施 (25)9.1人员保证措施 (25)9.2机械保证措施 (25)9.3材料保证措施 (25)9.4制度保证措施 (26)9.5施工中的保证措施 (29)9.6技术保证措施 (29)9.7质量管理机构框图 (29)中隧二处云南武昆高速公路第六合同段路基挡土墙首件工程施工方案9.8质量保证体系框图 (31)10水、环保措施 (34)10.1施工水、环保管理体系框图 (34)10.2环境保护措施 (36)10.3水质保护措施 (36)11进度保证措施 (38)12雨季施工措施 (40)13安全保证措施 (41)13.1安全管理组织机构 (41)13.2安全保证体系 (42)13.3安全保证措施 (43)中隧二处云南武昆高速公路第六合同段路基挡土墙首件工程施工方案1编制依据及编制原则1.1编制依据1.招标文件、两阶段施工图设计及施工组织设计；2.公路工程质量检验评定标准、公路路基施工技术规范、公路设计规范等路基相关的施工和验收规范；3.施工调查及现场踏勘；4.公司拥有的科技成果、施工工艺、施工方法成果、机械机具设备、管理水平、技术装备以及多年积累的类似工程施工经验；5.武昆JL1总监办【2010】22号文—关于要求认真贯彻落实首件工程认可制的通知。
挡土墙首件工程施工方案
挡土墙首件工程施工方案乐山至宜宾高速公路工程某合同KXXX～KXXX砌筑防护工程挡土墙首项工程施工方案挡土墙首件工程施工方案一、现场及准备情况报告1、人员及现场的准备有关挡土墙施工的现场管理人员、路基工程师、专业技术人员、技术工人和操作手等均已到位。
由项目总工程师负责向技术员和施工员进行技术交底，并组织全体施工人员学习熟悉施工图纸、技术规范及《挡土墙施工方案》，做到人人懂施工、懂技术。
在全面熟悉设计文件的基础上，进行了现场核对和施工调查。
2、驻地建设、临时工程2.1根据工程需要，我部各施工工区的驻地建设已经完成，各种临时配套设施如：施工、生活用房、水管、电线等均已架设安装完毕，能够正常使用。
2.2施工三处负责该挡土墙的施工。
2.3进场便道已经打通，宽度6米，并与地方县级路相连，确保施工机械、设备和材料的运输通畅。
2.4施工现场设立了必要的提示、安全、敬告和警告标志。
二、首项工程的选择及施工目的选择KXXX～KXXX段浆砌衡重式挡土墙作为挡土墙施工的首项工程。
挡土墙分段长度一般为12米，墙身采用块石镶面，其余部分均采用片石砌筑，砌筑挡土墙圬工采用7.5号砂浆支砌，10号砂浆勾缝。
通过首项工程施工，验证本施工方案和施工工艺的合理性，通过现场操作总结经验、优化施工方案、改进施工工艺,指导后续大批量施工。
三、人员、机械、材料的准备情况1、参与施工的管理人员技术负责人: XXX 质检员: XXX试验工程师: XXX 现场技术员: XXX现场负责人: XXX 测量工程师: XXX2、到场的施工机械1、滚筒拌和机1台；2、发电机1台；3、挖掘机1台。
3、材料已储备500立方片石和块石，10吨水泥，50方砂，能够满足施工要求。
四、放样、试验资料相关的放样资料、试验检测报告见附表。
五、进度计划本段工程计划从2008年4月7日开工，到2008年5月30日竣工。
六、施工工艺1、测量放样根据图纸设计用全站仪每隔十米精确放出挡土墙的外缘线点及内缘线点，根据施工图中设计的挡土墙各要素：桩号、墙身到中桩的距离进行实地放样。
6标段总体施工便道建设方案
深圳外环高速公路第6合同段项目经理部施工便道建设方案编制：审核：中铁十八局集团有限公司第6合同段项目经理部二○一六年六月十五日目录一、项目概述 (3)二、建设方案 (5)三、施工便道标准化管理手册 (10)四、劳动力、材料、机械设备投入 (15)五、便道施工技术措施 (13)六、施工质量管理组织机构及措施 (15)七、安全文明管理组织机构及控措施 (17)八、施工环境保护组织机构及措施 (20)一、项目概述(一）、工程概况深圳外环高速公路位于深圳市北、东部，为深圳市西东向的一条外环快速干线，是深圳市“七横十三纵”干线路网布局的重要组成部分，为完善深圳市现代化交通路网体系，实现建成“七横十三纵”的高、快速路网目标，也是广东省“九纵五横两环”高速公路主骨架网中的加密线，位置如图1-1所示。
本标段为深圳外环高速公路深圳段第6标段，起讫里程K26+460～K35+670，全长9.21公里，计划工期30个月，主要包括路基4374.5米，隧道2座，主线桥梁8座，互通式立交桥1座，排水管线迁改2412米，图1-1 深圳外环高速公路线路图如图1-2所示。
图1-2 本标段线路图（二）、沿线地理、气象、水文情况1、地形、地貌（1）本标段位于深圳北部及东莞南部丘陵谷底～盆地地貌带，跨越多种地貌单元，地形起伏相对较大，全线地形主要可分为剥蚀地形、剥蚀堆积地形、堆积地形三种类型。
农田、河流、水塘、鱼塘众多。
（2）白花洞大桥、章阁西大桥桥址区域地貌属低丘陵，跨越一沟谷。
（3）章阁大桥、马池田大桥地貌属低丘陵。
（4）樟企路跨线桥桥址区域原始地貌属台地与谷地组合地貌。
拟建桥址区地势呈桥台两边高，中间低，现桥台间谷地被人工回填后建有厂房。
（5）桂花大桥桥址区域原始地貌属台地与鱼塘组合地貌。
拟建桥址区地势呈桥台两边高，中间低，现桥台间鱼塘被人工回填。
除东侧桥台被部分削坡，西侧桥台保持原始台地地貌。
（6）观澜河大桥跨越观澜河。
（7）隧址区为低（残）丘陵地貌，山体多呈浑圆状，自然坡角15～25º，标高80～200m，山体植被发育，多开垦为果园、菜地。
挡土墙首件施工技术方案
挡土墙首件施工技术方案挡土墙是一种常见的地质工程结构体，其主要作用是抵御坡体、堆积物等自然力量对土地、建筑物等人工设施的破坏。
在挡土墙的施工过程中，首件的施工技术尤为重要，影响着整个挡土墙的稳定性和使用寿命。
本文将介绍挡土墙首件施工技术方案。
一、前期准备工作1. 地基处理：在开挖前，需要对施工地点的地基进行处理。
一般来说，地基应当平坦、整齐、干燥，且土层应当牢固。
如果土壤较松散，需要进行加固处理。
如果地基不平整，需要进行夯实和填充。
2. 环境清理：在施工前，需要先对施工现场进行环境清理。
清除掉施工现场内的杂草、碎石等杂物，确保施工现场整洁、无障碍。
3. 施工材料准备：需要事先准备好所需的施工材料，例如水泥、沙子、桩木等。
所有材料应符合相关标准，并且质量上乘。
二、挡土墙首件施工技术方案挡土墙首件施工分为以下几个步骤：1. 初步规划：首先，需要根据挡土墙的设计图纸和相关要求，确定首件构造形式和所需材料。
一般来说，首件的形式应尽可能简单，不影响后续的施工工序。
2. 基础处理：根据设计要求，挡土墙的首件一般需要埋入地面。
因此，在施工首件之前，需要考虑挡土墙首件基础的设置。
在基础处理时，需要精确定位首件的位置，根据首件设计要求，挖出适当大小的基础坑，深度应当符合设计标准。
3. 桩木设置：挡土墙首件的桩木设置应当严格按照设计要求进行。
首先，需要将桩木按照要求排列一定间距，然后精确定位桩木的位置，将桩木放置于基础坑中。
4. 填土夯实：安置好桩木之后，需要将基础坑周围的土壤进行填充。
填充土壤时，应控制好土壤的水分，做到干湿适宜，以确保土壤填充紧实。
填土夯实时要注意掌握好夯击力度和频率，以保证填充效果。
5. 水泥浆封固：当基础坑填充完毕后，需要对填充区域进行水泥浆封固。
水泥浆的浓度应根据设计要求进行控制，不能过浓也不能过稀。
将水泥浆涂抹在填充区域，并用锤子敲打，使其填充均匀，并封固基础坑底部土壤。
6. 接下来，可以按照设计要求进行挡土墙首件的砌筑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
深圳外环高速公路第6合同段项目经理部挡土墙首件工程施工方案
编制： ___________________________
审核： ___________________________
中铁十八局集团有限公司第6合同段项目经理部
二O—六年六月十五日
目录
一、编制依据 (3)
二、编制范围 (3)
三、工程概况 (3)
四、施工计划安排 (4)
五、施工方案及工艺 (5)
六、质量保证措施 (12)
七、安全保障措施 (12)
八、环保、文明施工措施. (13)
一、编制依据
1、广东省连州（湘粤界）至怀集公路项目《两阶段施工图设计》第7 标段第二册第一分册
2、广东省连州（湘粤界）至怀集公路项目《两阶段施工图设计》第7 标段第五册第二分册
3、《公路路基施工技术规范》（JTG F10-2006）
4、《公路工程质量检验评定标准》（JTG F80/1-2004 ）
5、《广东省二广高速公路工地建设标准化管理指南》和《广东省高速公路建设标准化管理指南（试行）》
6、广东省连州（粤湘界）至怀集公路《工程管理制度汇编（试行）》及二广公司文件要求。
二、编制范围根据施工现场条件比较，本标段选取太保互通立交K30
062.8〜K30+392.2段衡重式路堤墙做为挡土墙首件工程。
三、工程概况
CCK0+290〜CCK0+418.711段路基填土高度为7.66米〜9.66米, 由于右侧临近太保河床，放坡受限制，设衡重式路堤挡墙，挡墙高度为8 米〜10.5 米（含基础）。
墙身采用C20混凝土浇筑，共计3926.46m3。
衡重式路堤挡墙具
体断面尺寸如下表：
衡重式路堤挡墙一般构造图如下：
图1衡重式路堤挡墙断面图
四、施工计划安排
1、时间安排
根据实施性总体施工计划结合目前工地实际情况，该分项工程计
划2016年11月1日开工，11月15日完工，共计60天。
2、管理人员组织
施工前，对管理人员明确分工，项目部组织全体施工人员参加衡重式路堤
挡墙工程施工技术交底和动员大会，明确各自职责。
3、施工机械设备
根据施工需要，我部已备足各种机械设备、工程测量、试验仪器等，并检修调试好，根据施工进度提前运至施工现场。
可视工程施工需要，随时调度增加机械。
表3主要机械设备一览表
五、施工方案及工艺
1.基础施工
1）测量放样
利用复核后的导线点、水准点，用全站仪精确定出挡土墙基础中心线位置，然后按挡土墙设计尺寸设置牢固的控制桩。
按照设计图纸，准确放出基础的边
线。
2）基坑开挖
先由测量人员放出开槽上口线。
挡土墙基坑采用跳槽开挖。
分段施工。
开槽采用人工配合机械开挖，挖至距离基底设计标高10-20cm 处后采用人工开挖，每边开挖宽度比基础尺寸大50〜ioocm以留够足够的作业空间便于模板支撑，开挖后的基坑四壁牢固，根据现场实际情况及土质条件进行适当放坡，坡度按照下表采用：
注：现场情况若较为复杂的，可考虑进行基坑支护。
基坑开挖完成后对坑底进行整平，并在基坑一角留积水坑，做好基坑内的排水与防水工作，防止基底浸水软化。
开挖后的基坑尽快浇注混凝土，防止基底渗水或进水泡槽。
基坑开挖至设计深度后，及时进行基坑检验、核实基底地质，与设计不符，地基承载力不能满足设计及规范要求，需及时报监理及业主现场确认处理意见。
基底质量控制：
①、在基坑开挖处理完毕，确定基底承载力符合设计要求后，
申请监理工程师检验确认合格并签证认可，方可进行基础施工。
②、基底检验内容：
a、检查基底平面位置、尺寸大小、基底标咼；
b、检查基底排水情况是否符合现场实际需求；
c 、检查有关试验资料。
③、基底平面位置和标咼允许偏差规定如下：
a、平面位置：士20mm
b 、基底标咼：土质：± 5cm
3）混凝土浇注由质量、监理人员对基础模板的中线、净空、咼程、平整度、直顺度进行复测，合格后方可进行基础混凝土的浇筑，一般位置的基础混凝土浇筑使用溜槽（高差不大于3m）,如高差在2m以上或混凝土罐车无法靠近的情况下，要使用吊车、料斗进行混凝土浇筑。
严禁在高差过大或距离较远的情况下使混凝土依靠生力下落滑入模板，而使混凝土出现离析现象。
溜槽在使用前用水湿润。
混凝土分层进行浇筑，每层厚度不大于30cm浇筑间隔时间不大于20 分钟。
基础四周同时进行混凝土浇筑，以免基础模板承受过大的不均侧压力而出现变形。
混凝土使用插入式振捣棒振捣，播入式振捣器按梅花型均匀布置振捣密实。
不得过振、漏振。
在振捣混凝土过程中随时对模板与支撑进行检查，如发现有漏浆或支撑松动现象要及时加固。
基础混凝土浇筑完在初凝后进行收面，使用木抹子至少压实三遍。
2．墙身施工
1 ）场地清理
墙身施工前，对施工场地进行清理，以便于测量放样、支架的搭设等施工作业面的展开，并做好对基础顶面的凿毛处理。
2）测量放样
墙身施工前应按设计图纸测量定线，检查基础的平面位置、高程，放线时根据基准控制桩放出墙身的纵横轴线。
确定出各个墙身的结构边线，作为模板定位的依据。
3）模板工程
在基础上弹出墙身外结构线，利用基础加固模板底座，并设置木方及立撑，确保模板配备位置正确后，开始拼装模板。
①模板拼装流程
放出墙身结构线—模板立撑T钢模板拼装T对拉螺栓为了保证结构物外观质量，本工程中墙身模板均采用钢模板现场拼装，墙身外侧采用钢、木骨架支撑，以保证模板的整体稳定性。
模板在使用前要对模板的平整度、直顺度进行检查，钢模板发生翘曲、变形的不得使用，模板不合格的严禁直接使用。
钢模板在使用前表面清理干净，均匀涂刷脱模剂。
在拼装模板时，接缝一定要严密、平顺，使两块模板之间没有空隙、错台，防止漏浆。
②模板支撑方案
挡土墙墙身模板均采用钢模板拼装而成，应保证钢模板表面的平整度。
外侧用10*10 方木作坚肋，横向用并列两根钢管作横肋，间距60cm—道，两根
钢管之间为对拉螺栓，用U型卡锁紧，侧面方木70cm 一道，墙身外侧用钢管顶丝连接，钢管后背为地锚，地锚一米一道，横向用钢管把地锚连成整体，钢管与地锚接口处用十字卡锁紧。
墙身两侧模板用对拉螺栓连接，间距为60cm*60cm对拉螺杆外。
