友声pos秤232通讯协议与设置(2013-03-28)
rs232通讯协议
rs232通讯协议RS232通讯协议是一种用于串行通信的标准协议，它定义了数据通信的电气特性和信号传输的协议。
RS232通讯协议广泛应用于计算机、工业控制、通信设备等领域，是一种非常重要的通讯标准。
首先，我们来了解一下RS232通讯协议的基本特性。
RS232通讯协议使用串行通信，即一次只能发送一个比特。
它采用了一对差分信号线（TXD和RXD）进行数据传输，其中TXD用于发送数据，RXD用于接收数据。
此外，RS232还定义了数据传输的时序和波特率等参数，确保数据能够准确可靠地传输。
在RS232通讯中，数据是以ASCII码的形式进行传输的。
ASCII码是一种使用7位或8位二进制编码的字符集，它包括了数字、字母、标点符号等字符。
在RS232通讯中，数据通过TXD线发送出去，接收方通过RXD线接收数据，并将其转换为ASCII码进行解析。
除了数据传输外，RS232通讯协议还定义了一些控制信号，用于控制数据传输的流程。
其中，RTS（Ready to Send）和CTS（Clear to Send）信号用于控制发送方和接收方之间的数据流控制，DSR（Data Set Ready）和DTR（Data Terminal Ready）信号用于表示设备的就绪状态，而RI（Ring Indicator）和CD（Carrier Detect）信号则用于表示通讯线路的状态。
在实际应用中，RS232通讯协议需要使用特定的硬件接口来实现数据的传输。
常见的RS232接口包括DB9和DB25两种类型，它们分别使用9针和25针连接器进行数据传输。
此外，为了提高数据传输的可靠性，通常还会使用一些线缆和转换器来适配不同设备之间的接口。
总结一下，RS232通讯协议是一种重要的串行通信标准，它定义了数据通信的电气特性和信号传输的协议。
通过了解RS232通讯协议的基本特性和硬件接口，我们可以更好地理解和应用这一通讯标准，为各种设备之间的数据传输提供可靠的支持。

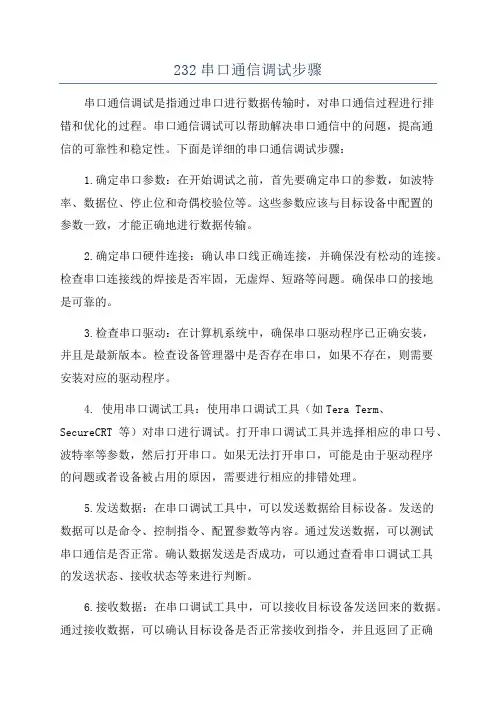

232串口通信调试步骤
232串口通信调试步骤串口通信调试是指通过串口进行数据传输时，对串口通信过程进行排错和优化的过程。
串口通信调试可以帮助解决串口通信中的问题，提高通信的可靠性和稳定性。
下面是详细的串口通信调试步骤：1.确定串口参数：在开始调试之前，首先要确定串口的参数，如波特率、数据位、停止位和奇偶校验位等。
这些参数应该与目标设备中配置的参数一致，才能正确地进行数据传输。
2.确定串口硬件连接：确认串口线正确连接，并确保没有松动的连接。
检查串口连接线的焊接是否牢固，无虚焊、短路等问题。
确保串口的接地是可靠的。
3.检查串口驱动：在计算机系统中，确保串口驱动程序已正确安装，并且是最新版本。
检查设备管理器中是否存在串口，如果不存在，则需要安装对应的驱动程序。
4. 使用串口调试工具：使用串口调试工具（如Tera Term、SecureCRT等）对串口进行调试。
打开串口调试工具并选择相应的串口号、波特率等参数，然后打开串口。
如果无法打开串口，可能是由于驱动程序的问题或者设备被占用的原因，需要进行相应的排错处理。
5.发送数据：在串口调试工具中，可以发送数据给目标设备。
发送的数据可以是命令、控制指令、配置参数等内容。
通过发送数据，可以测试串口通信是否正常。
确认数据发送是否成功，可以通过查看串口调试工具的发送状态、接收状态等来进行判断。
6.接收数据：在串口调试工具中，可以接收目标设备发送回来的数据。
通过接收数据，可以确认目标设备是否正常接收到指令，并且返回了正确的响应。
可以通过查看串口调试工具中的接收状态、接收数据的内容等来进行判断。
7.数据分析和处理：接收到的数据可能是二进制数据、ASCII字符等形式。
对于二进制数据，可以通过解析数据包的格式，提取出相应的字段信息。
对于ASCII字符，可以通过查表和字符串处理函数进行解析和处理。
根据具体的要求和应用场景，对数据进行适当的分析和处理。
8.错误处理与优化：如果在串口通信过程中出现错误，需要逐步进行排错处理。

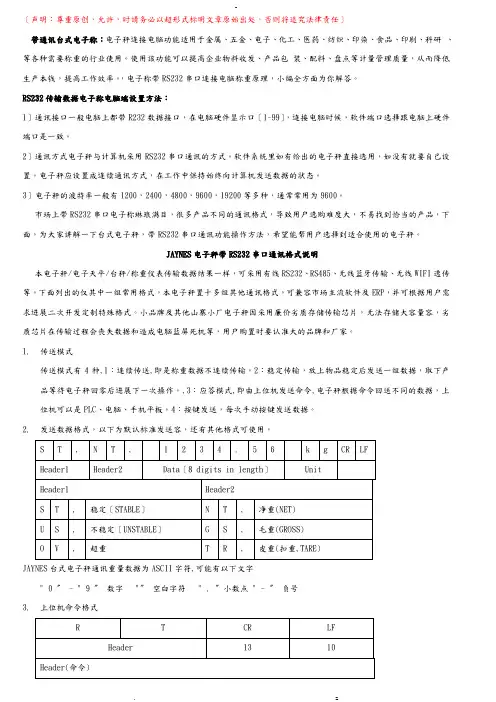

台式电子称通信串口连接电脑设置方法
〔声明：尊重原创，允许，时请务必以超形式标明文章原始出处，否则将追究法律责任〕带通讯台式电子称：电子秤连接电脑功能适用于金属、五金、电子、化工、医药、纺织、印染、食品、印刷、科研、等各种需要称重的行业使用。
使用该功能可以提高企业物料收发、产品包装、配料、盘点等计量管理质量，从而降低生产本钱，提高工作效率。
，电子称带RS232串口连接电脑称重原理，小编全方面为你解答。
RS232传输数据电子称电脑端设置方法：1〕通讯接口一般电脑上都带R232数据接口，在电脑硬件显示口〔1~99〕，连接电脑时候，软件端口选择跟电脑上硬件端口是一致。
2〕通讯方式电子秤与计算机采用RS232串口通讯的方式。
软件系统里如有给出的电子秤直接选用，如没有就要自己设置。
电子秤应设置成连续通讯方式，在工作中保持始终向计算机发送数据的状态。
3〕电子秤的波特率一般有1200，2400，4800，9600，19200等多种，通常常用为9600。
市场上带RS232串口电子称琳琅满目，很多产品不同的通讯格式，导致用户选购难度大，不易找到恰当的产品，下面，为大家讲解一下台式电子秤，带RS232串口通讯功能操作方法，希望能帮用户选择到适合使用的电子秤。
JAYNES电子秤带RS232串口通讯格式说明本电子秤/电子天平/台秤/称重仪表传输数据结果一样，可采用有线RS232、RS485、无线蓝牙传输、无线WIFI透传等。
下面列出的仅其中一组常用格式，本电子秤置十多组其他通讯格式，可兼容市场主流软件及ERP，并可根据用户需求进展二次开发定制特殊格式。
小品牌及其他山寨小厂电子秤因采用廉价劣质存储传输芯片，无法存储大容量容，劣质芯片在传输过程会丧失数据和造成电脑蓝屏死机等，用户购置时要认准大的品牌和厂家。
1.传送模式传送模式有4种,1：连续传送,即是称重数据不连续传输。
2：稳定传输，放上物品稳定后发送一组数据，取下产品等待电子秤回零后进展下一次操作。
,3：应答模式,即由上位机发送命令,电子秤根据命令回送不同的数据，上位机可以是PLC、电脑、手机平板。
友声收银系列电子秤使用说明书
3 个 0，便需要输入 5000。参考 Spec113，Spec114，与第页《》的说明
➢ 【-Num】：按照减法打折。 PDis P Input 。同样的，请注意 Input 是小数。 ➢ 【-@】，【@价格】：按照固定数字打折。 PDis Input 。同样的，请注意 Input
是小数。同时可以通过此键将打折的金额直接存入到 PLU 中。参考 Spec083。
图1-4 泛用型条码秤与收银秤显示面贴示意图
图1-5 超市型条码秤显示面贴示意图
1.3.2 指示标志 ➢ 〖零位〗：重量处在零点并且稳定时点亮。 ➢ 〖稳定〗：重量已稳定时点亮。 ➢ 〖锁皮重〗：锁定皮重时点亮。通过长按【去皮】实现锁皮重。在锁皮重状态 下，销售完毕后，皮重不会自动清空。再次长按【去皮】实现退出锁皮重。 ➢ 〖锁 PLU〗：锁定 PLU（同时固定单价）时点亮。通过长按【PLU】实现锁 PLU。 在锁 PLU 状态下，完成销售后，仍处在原 PLU 的销售状态下。直到调用新 PLU。再次长按【PLU】实现退出锁 PLU。
1.2 键盘
1.2.1 键盘的原始面贴
图1-1 泛用型条码秤键盘功能面贴示意图
图1-2 超市型条码秤键盘功能面贴示意图
图3 收银秤键盘功能面贴示意图
上图为部分键盘的原始定义，部分按键的左上区域有数字编号，是快捷键的编 号。本文中用【SCxx】来指代带该键，例如最左上编号为 1 的键，称为【SC1】。其 中键盘左侧的【SCxx】为 PLU 预设快捷键，可以根据用户设定来指代某个特定的 PLU，而在文本编辑的时候，这些键则是文本输入用的功能键和字符键。请参考章节 或者《文本编辑手册》。而键盘右侧的【SCxx】是功能预设快捷键，目前预设功能如 图所示，功能预设快捷键修改的功能尚未开放。

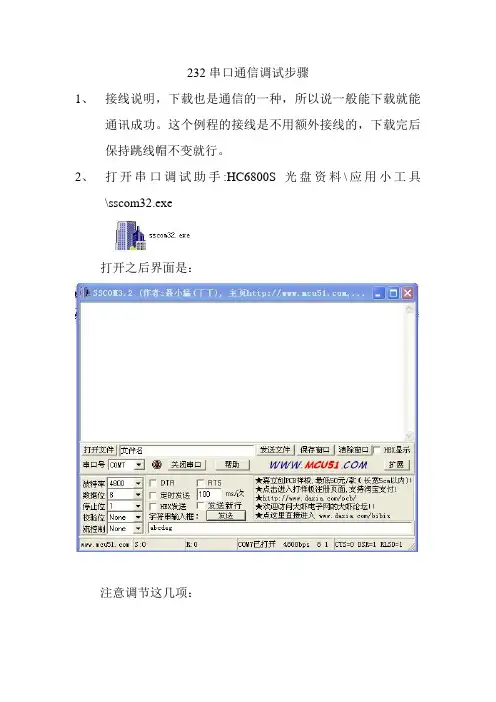

232串口通信调试步骤
232串口通信调试步骤
1、接线说明，下载也是通信的一种，所以说一般能下载就能通讯成功。这个例程的接线是不用额外接线的，下载完后保持跳线帽不变就行。
2、打开串口调试助手:HC6800S光盘资料\应用小工具\sscom32.ea)串口号根据自己的情况定与下载软件使用的串口号一致
b)波特率调成4800
c)晶振使用12M，因为例程里的程序设定的就是12M
点击打开串口后会自动接收信号，如图

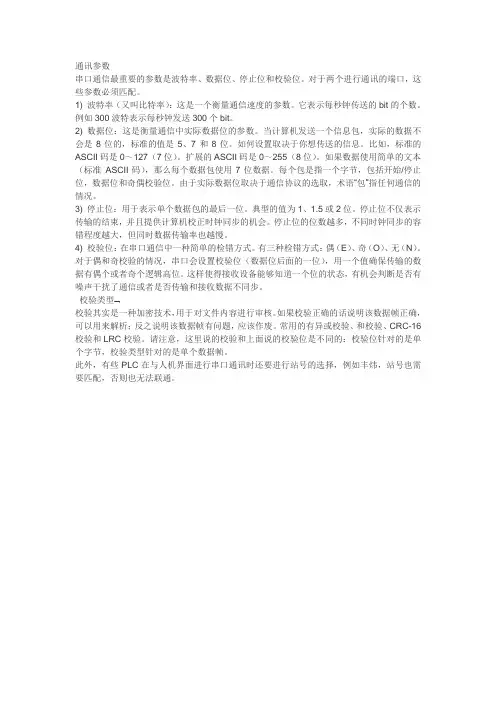

RS232串口通讯设置
通讯参数串口通信最重要的参数是波特率、数据位、停止位和校验位。
对于两个进行通讯的端口，这些参数必须匹配。
1) 波特率（又叫比特率）：这是一个衡量通信速度的参数。
它表示每秒钟传送的bit的个数。
例如300波特表示每秒钟发送300个bit。
2) 数据位：这是衡量通信中实际数据位的参数。
当计算机发送一个信息包，实际的数据不会是8位的，标准的值是5、7和8位。
如何设置取决于你想传送的信息。
比如，标准的ASCII码是0～127（7位）。
扩展的ASCII码是0～255（8位）。
如果数据使用简单的文本（标准ASCII码），那么每个数据包使用7位数据。
每个包是指一个字节，包括开始/停止位，数据位和奇偶校验位。
由于实际数据位取决于通信协议的选取，术语“包”指任何通信的情况。
3) 停止位：用于表示单个数据包的最后一位。
典型的值为1、1.5或2位。
停止位不仅表示传输的结束，并且提供计算机校正时钟同步的机会。
停止位的位数越多，不同时钟同步的容错程度越大，但同时数据传输率也越慢。
4) 校验位：在串口通信中一种简单的检错方式。
有三种检错方式：偶（E）、奇（O）、无（N）。
对于偶和奇校验的情况，串口会设置校验位（数据位后面的一位），用一个值确保传输的数据有偶个或者奇个逻辑高位。
这样使得接收设备能够知道一个位的状态，有机会判断是否有噪声干扰了通信或者是否传输和接收数据不同步。
校验类型校验其实是一种加密技术，用于对文件内容进行审核。
如果校验正确的话说明该数据帧正确，可以用来解析；反之说明该数据帧有问题，应该作废。
常用的有异或校验、和校验、CRC-16校验和LRC校验。
请注意，这里说的校验和上面说的校验位是不同的：校验位针对的是单个字节，校验类型针对的是单个数据帧。
此外，有些PLC在与人机界面进行串口通讯时还要进行站号的选择，例如丰炜，站号也需要匹配，否则也无法联通。
RS232通讯协议
RS232通讯协议说明：下列表述中，H仅代表数据是十六进制和空格是分隔符。
波特率9600 bit / s，8bit ，1位停止位，无校验位格式EBH，地址，命令，数据长度，数据1，．．．数据n，冗余EBH：为帧起始位，以二进制表示为：1110 1011地址：设备的通讯代号，出厂时已设定好，用户不能修改，同一型号的所有设备共用一个相同的地址。
命令：用十六进制数据代表的操作。
数据长度：发送或接收的信息字节数，它只包括数据1到数据n的个数。
冗余：用来判断发送或接收是否正确的信息，在发送时由发送端计算，在回送信息中由设备自动计算。
计算方法为：冗余 = 地址 + 命令 + 数据长度 + 数1 +…数N如果冗余= EBH，则发送反码，即冗余= 14H；若冗余有进位，则将进位取消只取低八位即可。
例：冗余=2AH+01H+01H+F3H=11FH 则将进位取消即为冗余=1FH。
在随设备配套的测试程序（CTCOM）中，冗余是由测试程序自动计算出。
回送信息当转换器接收命令正确但无此命令时，回送信息为：EBH, 地址，命令，01H，F1H，冗余。
当转换器接收命令正确但数据超界时，回送信息为：EBH，地址，命令，01H，F2H，冗余。
且不执行命令。
当转换器接收命令正确但有按键时，回送信息为：EBH，地址，命令，01H，F3H，冗余。
且不执行命令。
当转换器接收缓冲区数据溢出时，回送信息为：EBH, 地址，命令，01H，F4H，冗余。
当转换器接收命令的冗余不正确时，回送信息为：EBH, 地址，命令，01H，F5H，冗余。
当转换器接收命令正确但数据长度超过协议规定时，回送信息为：EBH，地址，命令，01H，F7H，冗余。
且不执行命令。
当转换器接收命令正确且设备在允许远程控制时，回送信息为：EBH, 地址，命令，01H，FAH，冗余。
并执行命令。
当转换器接收地址不正确时，不回送任何信息。
设备地址VFT-2*2转换器的地址是59H。
TC计数秤RS232串行通讯说明书
点击窗口右上方的关闭钮即可。
+选择数据存储方式 在“输出方式”中选择自动输出、手动输出、定时输出，
T-Count 电子计数秤 串行通讯使用说明
A: 串行通讯说明
＊ RS-232 通 讯 线 束 安 装
将秤翻过来反在桌面上，可看到在秤底部有一电池盒，用一 字旋具将盒扣开关旋转 90 度，向上抬起盒盖，可看到一 D 形 9 芯插座(孔)，将通讯线束的一端(针)与之紧密联接，再将线 束从盒盖左侧的半圆孔穿出，盖上盒盖，用一字旋具旋转盒 扣开关 90 度，锁紧盒盖，将电缆的另一端与计算机或打印机 相联即可。
程中，用鼠标点击 “数据接收”界面的[手动保存 到文件]存入最新的接收数据至文件中。 ● 定时存储：选择[定时输出]选择框，并输入定时存 储的时间，每隔一段时间，自动存储。
+接收数据
● 在“输出文件格式”栏目内选择所接收数据保存 的文件格式为*.txt 文件或*.csv 文件。（csv 文件打 开后为 excel 文件格式，也可将其另存为 excel 格 式，但还需用此文件保存数据，保存时必须仍为 csv 格式）
即可。
＊ 运行
将计数秤的串行通讯口与计算机的串行通讯口相连，接
线方法参见前面的 RS232 接口选件说明。
然后，双击计算机中的 TC.exe 应用程序图标，显示如下
图所示界面。
并可通过点击相应的按钮对文件进行打开、清空、清除 等操作。 ● 自动存储：选择[自动输出]选择框即可把当前读入
的数据自动存入指定的文件。 ● 手动加入：选择[手动输出]选择框，在读取数据过
+参数 F6.4 选 择 是 否 打 印 毛 重 选 ON 时：打印；选 OFF 时：不打印
+参数 F6.5 选 择 是 否 打 印 皮 重 选 ON 时：打印；选 OFF 时：不打印
rs232串口通信协议详解
rs232串口通信协议详解篇一:RS232通讯协议RS232通讯协议基本结构波特率 9600 bit/s，8bit，,位停止，无校验位格式0EBH，地址，命令，长度(,)，数据1，---数据,，冗余说明:0EBH为帧起始位长度小于输出端口数冗余=地址+命令+长度+数1+---+数,如果冗余=0EBH，为防止与帧起始位相同，则发送反码，即冗余=14H当接收正确时，1) 在命令1，2，5，6时，回送 0EBH，地址，命令，01H，0FAH，冗余，并执行命令。
2) 在命令3，4，7时，回送相应信息。
当接收不正确时，1) 地址正确，冗余不正确，回送0EBH，地址，命令，101H，0F5H，冗余。
2) 地址不正确，不回送任何信息。
串口通讯—通信协议所谓通信协议是指通信双方的一种约定。
约定包括对数据格式、同步方式、传送速度、传送步骤、检纠错方式以及控制字符定义等问题做出统一规定，通信双方必须共同遵守。
因此，也叫做通信控制规程，或称传输控制规程，它属于ISO'S OSI七层参考模型中的数据链路层。
目前，采用的通信协议有两类:异步协议和同步协议。
同步协议又有面向字符和面向比特以及面向字节计数三种。
其中，面向字节计数的同步协议主要用于DEC 公司的网络体系结构中。
一、物理接口标准1.串行通信接口的基本任务(1)实现数据格式化:因为来自CPU的是普通的并行数据，所以，接口电路应具有实现不同串行通信方式下的数据格式化的任务。
在异步通信方式下，接口自动生成起止式的帧数据格式。
在面向字符的同步方式下，接口要在待传送的数据块前加上同步字符。
(2)进行串,并转换:串行传送，数据是一位一位串行传送的，而计算机处理数据是并行数据。
所以当数据由计算机送至数据发送器时，首先把串行数据转换为并行数才能送2入计算机处理。
因此串并转换是串行接口电路的重要任务。
(3)控制数据传输速率:串行通信接口电路应具有对数据传输速率——波特率进行选择和控制的能力。
上海友声电子台秤标定说明
输入标定口令“010201”按【确认】
【-----1】
【d=xx】
按【↑】输入数值，按【确认】键确认当前的数值；按【去皮】键修改上一位口令的数值或退出标定；
口令正确进行分度值的设置，否则退出标定；
4
按【↑】
按【确认】
【d=xx】
【d=yy】
【dot=x】
选择分度值；
按【↑】键修改分度值，分度值是（1，2，5，10，20，50，100，200）如不需要改变直接按【确认】；
上海友声电子台秤标定说明
注意：标定室，传感器的屏蔽线一定要和大地相连，否则将会造成称量误差。
标定操作必须由计量专业人员进行操作，具体步骤如下：
一、重量标定
步骤
操作
显示
说明
1
开机，再显示自检的过程中同时按下“标定”和“确认”，听得蜂鸣器响后松开。
2
【PASS】
自检结束后显示“PASS”，要求输入标定口令
按【↑】和【确认】键输入砝码的重量值，如果当前是最后一位数值，按【确认】键是去皮标志亮将直接结束标定，去皮标志不亮结束数值输入；去皮标志亮后按【确认】键结束标定。
注：1、在标定时，去皮标志作为稳定标志用。
2、在标定时，如想中途退出并不作保存，则可按【去皮】逐步退出直到回到称重状态。（保留原设定）
3、标定结束后请关机后开机，以检查标定数据是否被保存。如果没有保存，请检查短路环是否可靠连接。
确定所需分度值并自动进入小数点设定；
5
按【↑】
按【确认】
【dot=x】
【dot=】
【ZEroxx】
选择小数点位数；
按【↑】修改小数位数，最多位5位；
确定所需小数点位数并自动进入零位范围的设定；
232工作原理和使用方法
232工作原理和使用方法232是一种工作原理和使用方法，它在信息传输方面起着重要作用。
下面将详细介绍232的工作原理和使用方法。
一、工作原理232是一种串行通信协议，它通过将数据以位的形式进行传输来实现信息的交换。
232采用的是异步通信方式，即发送方和接收方的时钟不同步。
在传输数据时，发送方将数据按照一定的速率进行发送，接收方则按照相同的速率进行接收。
由于发送和接收的时钟不同步，所以需要在数据中添加一些同步信息，以便接收方能够正确地解析数据。
232的工作原理可以简单描述为以下几个步骤：1. 发送方将要传输的数据转换为二进制形式，并添加起始位和停止位，以便接收方正确解析数据。
2. 发送方将数据以一定的速率发送出去，接收方按照相同的速率进行接收。
3. 接收方接收数据，并根据起始位和停止位解析数据。
4. 接收方接收到数据后，可以进行进一步的处理，比如将数据显示在屏幕上或进行其他操作。
二、使用方法在实际应用中，232通信常用于连接计算机与外部设备，比如打印机、传感器、控制器等。
以下是232的使用方法的一般步骤：1. 准备连接线缆：根据设备的接口类型，选择合适的连接线缆。
常见的连接线缆有DB9、DB25等。
2. 连接设备：将一端连接到计算机的串口接口，将另一端连接到外部设备的串口接口。
3. 配置串口参数：打开计算机的设备管理器，找到对应的串口，并配置波特率、数据位、停止位等参数。
4. 编写程序或使用软件：根据实际需求，编写程序或使用相应的软件来实现数据的发送和接收。
可以使用编程语言如C、C++、Python 等，也可以使用现成的串口通信软件。
5. 测试与调试：在发送和接收数据之前，进行测试与调试，确保通信正常。
可以发送一些测试数据，并观察接收方是否能正确解析数据。
6. 实际应用：在通信正常的情况下，可以将232应用到实际的项目中。
根据具体需求，可以进行数据的采集、控制等操作。
总结：232作为一种串行通信协议，具有简单、稳定等特点，被广泛应用于计算机与外部设备之间的数据交换。
rs232通信协议
rs232通信协议RS232通信协议是一种标准的串行通信协议，最初由美国电子工业协会制定，广泛应用于计算机和外部设备之间的数据传输。
RS232通信协议规定了数据传输的电气和物理特征，包括数据位、停止位、波特率等。
其中，数据位用于表示每个数据字节中的位数，通常为8；停止位用于表示一个数据字节传输结束的标志位，通常为1；波特率则表示每秒传输的位数。
通过这些规定，RS232通信协议确保了数据在发送和接收端之间的正确传输。
在RS232通信协议中，数据通信的一方称为“主机”，另一方称为“从机”。
主机负责发送数据，从机负责接收数据。
数据的传输通过串行通信线进行，其中TX（传输）线由主机使用，RX（接收）线由从机使用。
为了确保数据的正确传输，RS232通信协议还定义了一些控制信号。
其中，RTS（请求发送）信号由主机使用，表示主机准备好发送数据并请求从机接收；CTS（清除发送）信号由从机使用，表示从机准备好接收数据；DTR（数据终端就绪）信号由主机使用，表示主机处于就绪状态；DSR（数据终端准备好）信号由从机使用，表示从机处于就绪状态；RI（振铃指示）信号表示来电指示；CD（载波检测）信号表示载波检测。
在进行RS232通信时，主机和从机之间需要进行握手协议。
最简单的握手协议是“无握手协议”，主机直接发送数据给从机，从机直接接收数据。
另一种常用的握手协议是“软件握手协议”，主机在发送数据之前先向从机发送RTS信号，从机在接收数据之前先向主机发送CTS信号，以确保主机和从机之间的状态同步。
在实际应用中，RS232通信协议广泛用于计算机和打印机、调制解调器、条码扫描枪等外部设备之间的数据传输，以及计算机和单片机、嵌入式系统等之间的数据传输。
它不仅具有稳定性和可靠性，还能够在不同的硬件平台上实现互操作。
总结起来，RS232通信协议是一种标准的串行通信协议，通过定义数据传输的电气和物理特征以及控制信号，确保了数据在主机和从机之间正确传输。
电脑RS232如何与电子秤相连接
电脑RS232与工业电子秤如何相连接
电子秤RS232传输接口是什么呢？所谓的RS232接口也就是我们常说的串口，是计算机和计算机终端之间实现数据传输的接口，有了它电子秤就可以与计算机联接，从而下载各种称重软件以实现操作界面和功能的更新。
之所以采用这种接口主要是因为这种通讯方式使用线路少、成本低。
在电子称重系统中，对称重显示仪表的要求是很严格的，首先是稳定性和显示精确度/显示速度要好，其次是电子秤仪表的人性化操作和输出接口的功能和适应性要强。
最典型的就是RS232异步串行输出功能，它的技术成熟，可以连接电脑，大屏幕显示器，支持RS232串口的打印机，而且大部分的电子产品都支持RS232界面卡。
所以大部分的电子衡器产品都增加了RS232接口。
大部分厂家电子秤的RS232接口输出形式都是相似的，比如：
Stream连续输出信号——连接计算机称重软件记录数据，连接大屏幕重量数据显示器。
Auto重量数据稳定后再输出——连接打印机，使之自动打印重量数据。
Kpc电子秤命令输出——连接计算机或打印机，人工控制重量数据的传输。
Cmd计算机命令输出——连接上位机、PLC等系统，实现称重管理自动化控制。
施耐德plcM218和电子天平的RS232通讯
施耐德M218系列（SoMachine V4.1）PLC与第三方电子天平的RS232通讯
工控班长2014年10月于山东济南
本教程的主要讲解的是施耐德M218系列PLC与第三方的电子天平通讯进行重量的测量
我们需要使用的物理原件：1，RS232转RS485接口
2，施耐德M218系列PLC一台
3，电子天平一台（品牌不限，这里以友声为例）
我们需要使用的变成软件：SoMachine V4.1
硬件的连接
1，串口接头的焊接：2—3
3—2
5—5
2，转换卡和PLC之间的连接
T/R+—D1
T/R-—D2
3，整体连接（注意因为RS232与483接头的物理性质决定了连接天平和PLC时最少应该有一方断电，建议全部断电后进行接头的拔插）
软件的编程；
打开SoMachine V4.1
程序如下：
以下为通讯的主要程序，有不懂的朋友可以选定后按F1帮助，
里面有详细的说明和案例
我们需要的重量信息都储存在HELLOINBYTES这个字符串中，里面有很多天平的其他信息，我们只需要提取重量信息进行了，程序段落5的作用就是提起字符串中从第7位开始的连续5个字符，存入一个新的字符串ABC中，下面在将字符串转换成浮点数
下面我们下载程序进行测试：
程序会自动下载到PLC中
监视如下：。
rs232通信协议
RS232通信协议简介RS232是一种串行通信协议，它是由美国电子工业协会制定的一套标准，用于在计算机和外部设备之间传输数据。
它是一种经典的通信协议，常被用于串口通信。
RS232特点•点对点通信：RS232协议是一种点对点通信协议，即只能在两个设备之间进行通信，不能实现多个设备同时通信。
•串行传输：RS232协议采用串行传输方式，即数据位逐位地传输，与并行传输相比，串行传输只需使用一根线缆，因此更加节省成本。
•异步通信：RS232协议采用异步通信方式，即数据传输的时钟信号由发送方和接收方的时钟不同步产生，发送端按照一定的协议将数据逐位地发送，接收端则根据协议进行解码。
RS232通信流程RS232通信的流程大致可以分为三个步骤：建立连接、数据传输和断开连接。
1. 建立连接在RS232通信中，建立连接需要确保以下几点：•串口设置：发送方和接收方的串口设置（波特率、数据位、停止位、校验位等）必须一致，以保证数据能够正确传输。
•物理连接：发送方的串口输出引脚（TX）连接到接收方的串口输入引脚（RX），同时发送方的串口输入引脚（RX）连接到接收方的串口输出引脚（TX）。
2. 数据传输一旦建立连接，数据传输可以开始。
数据传输的基本单位是字节，发送方将数据按照一定的顺序和协议逐字节地发送给接收方。
在RS232通信中，数据传输的顺序是由发送方控制的。
发送方按照一定的协议将数据逐字节地发送给接收方，接收方则根据协议进行解码。
3. 断开连接当数据传输完成后，需要断开连接。
断开连接的方式可以是发送一个特定的断开连接指令，或者直接关闭串口。
RS232常见应用RS232通信协议广泛应用于各种领域，如工业控制、通信设备、计算机外设等。
以下是一些常见的RS232应用场景：•串口调试：RS232通信协议可以用于串口调试，通过串口连接计算机和调试工具，可以实现对设备的配置、数据传输和调试等功能。
•数据采集：RS232通信协议可以用于数据采集，通过串口连接采集器和计算机，可以实现对各种传感器数据的采集和处理。
RS232串口通信协议
RS232串口通信协议
RS232协议中的数据是以字符为单位进行传输的，每个字符由1个起
始位、5-9个数据位、可选的奇偶校验位和1-2个停止位组成。
起始位用
于标识字符的开始，停止位用于标识字符的结束。
奇偶校验位用于检测数
据传输过程中的错误。
RS232协议还定义了一些控制信号，用于进行数据流控制和设备控制。
其中，RTS（Request to Send）信号用于通知外部设备数据准备就绪，CTS（Clear to Send）信号用于通知计算机外部设备准备好接收数据。
DTR（Data Terminal Ready）信号用于通知外部设备计算机准备好进行通信，DSR（Data Set Ready）信号用于通知计算机外部设备准备好进行通信。
1.简单可靠：RS232协议的物理层和数据链路层设计简单，易于实现
和维护，并且具有较高的可靠性；
2.点对点通信：每条RS232连接只能由两个设备进行通信，其中一个
设备充当主机，另一个设备充当从机；
3.通信距离短：由于RS232协议使用的是差分信号和串行传输方式，
因此通信距离较短，通常不超过50英尺；
4.通信速率灵活：RS232协议支持多种通信速率的调整，以满足不同
应用的需求；
5.数据格式简单：RS232协议中的数据格式简单明确，包括起始位、
数据位、奇偶校验位和停止位，易于编程和解析。
总之，RS232协议是一种简单可靠的串口通信协议，被广泛应用于各个领域。
它的设计简单，易于实现和维护，同时具有灵活的通信速率和简单明确的数据格式，能够满足不同应用的需求。
友声-ACS-A系列新壳电子计重计数百分比秤使用说明书
C-104ACS-A系列新壳电子计重/计数/百分比秤使用说明书（RS232可选）一、技术指标:1．内置可充电蓄电池，充电时可以开机使用。
2．开机自动置零。
3．零点自动跟踪。
4.具有计重、计数、百分比切换功能；计重时具有重量分选功能。
5.电源：交流220V/110V（±10%）/ 50Hz; 直流6V/4Ah (内置可充电蓄电池)6.工作温度范围：0℃~ +40℃。
7.相对工作湿度: ≤85% RH。
二、键盘功能说明：1.【标定】键：由于使用地点不同等原因造成称量不准时进行重量重新标定。
2.【模式】键：功能模式选择，选择计重、计数、百分比三种工作模式。
3.【单位】键：单位选择，有公斤、磅两种单位供选择。
4.【设定】键：在计重模式用于进入设定上下限报警范围；计数和百分比模式用来重量取样。
5.【置零】键：秤台上没有任何物品，但显示出现微小重量出现，按此键使重量归零。
连续按此键2-4秒，背光被打开或关闭。
6.【去皮】键：用来去除皮重，在去皮状态下用来消除皮重。
7.【↑】键：数字输入键，用来输入数字或选择数字。
8.【确认】键：确认当前的操作。
三、操作说明:电子秤应置于稳定平整的台面上。
调整四个底脚螺钉使秤处于水平位置，然后开启电源（如果需要则应先放上专用秤盘）。
开机笔画显示结束后进入计重模式，“零位”标志和“公斤”指示标志出现，可按“模式”键循环选择计重、计数、百分比三种功能模式电子秤不能长期在去皮状态下使用，否则零位自动跟踪功能消失，零位会产生漂移。
背光开/关：按【置零】键2-4秒，背光被打开或关闭。
【计重模式】单位选择：按【单位】键，用来在公斤和磅之间选择计重单位，显示屏上出现相应的指示标志。
去皮功能：将容器放在秤盘上，重量稳定后，按【去皮】键，重量显示为零, “去皮”标志出现，此时显示的重量为净重；将秤盘上的物品取下，重量显示为负值，再按【去皮】键，称重复零，“去皮”标志消失。
(去皮范围≤1/3满量程)置零功能：在使用过程中，如果出现零点漂移现象（秤盘上无任何物品，但有重量显示），按【置零】键，重量归零。
电子秤含rs232协议
一、注意事项（一）、电子天平严禁淋雨或用水冲洗。
如不慎沾水，请用干布擦试干净。
若仪器工作异常，请尽速送到经销商处，我们将竭诚为您服务。
（二）、严禁将电子天平置于高温或潮湿之场所。
（三）、勿让蟑螂侵入及小生物寄生于仪器内，以免造成损害。
（四）、严禁撞击重压（勿超过其最大秤量）。
（五）、长期不使用时，请将干电池取出，将机器擦拭干净，放入干燥剂，用塑胶袋包好存放。
（六）、严禁用有机化学溶剂搽拭外壳和面板。
（七）、如对本产品有任何建议，请不吝指正。
二、运输保护栓之拆卸与安装当第一次使用时，必须将运输保护栓（位于天平左侧）取下并保存。
当运输此天平时，请将运输保护拴装上，以防止运输时，损坏内部之敏感元件，这非常重要，请务必切实做到。
保护栓取下以后，请用厂家提供的塑料帽（位于交流电源的包装盒中）将保护栓孔堵上，防止进入粉尘和异物，并保持天平的总体美观。
在天平的使用过程中，请使用防风罩。
避免空气流动和空气中的粉尘对测量精度的影响。
防风罩安装程序是：将塑料防风罩挡板沿相应的凹槽插入，加上上盖后形成一个封闭的防风罩，在天平主机上平放妥帖即可。
注：1. BS-L系列无防风罩。
注意：拆卸运输保护栓前，必需先装好塑料托盘并拧紧托盘上的固定螺丝。
三、使用前之准备工作（一）、请将电子天平放置于稳固、平坦之台面使用，并利用4只调整脚，使仪器保持平衡（勿放于摇动或震动台架上）。
注意水平仪内气泡应位于圆圈中央。
（二）、避免将电子天平置于温度变化较大或空气流动剧烈之场所使用，如日光直射或冷气机之出风口。
（三）、请使用独立电源插座，以避免其他电器用品的干扰。
（四）、打开电源时，秤盘上请勿放置任何物品。
（五）、电子天平使用时，称量物品之重心，须位于秤盘中心点，且称量物不可超出称量范围，以确保其准确度。
（六）、使用电子天平前建议开机预热15~20分钟，以确保称量的精确度。
（七）（八）、请注意显示窗右上角，如有符号出现，请及时更换干电池。
（九）、天平使用环境温度为5~35℃。
上海知名品牌友声电子秤系列标定方法
上海知名品牌友声电子秤系列标定方法上海友声电子秤系列标定方法一，友声电子秤XK3100-B2+1. 打开仪表盖，将短路环短接↑ 修改值，按确认输入2. 按标定+确认开机，屏幕出现 PASS 输密码 010201 按确认3. (d=xx) 选择分度值4. (dot x )小数位数确认5. (Zeroxx)选择零位跟踪范围6. (FULL)满量程设置7. (LOAD) 进行称量标定，放好砝码，按↑和确认输入重量值再按确认结束标定。
8. 拔下短路环。
二，友声电子秤XK3100-A21. 15芯 RS232插头，8、15脚短接2. 按功能，显示(CP 0),输入密码 5, 按输入；3. (E XXX)设分度值输入，4. (NO LOAD)空秤输入5. (AD LOAD)(XXXXX) 输入砝码值，加砝码，输入6. (—)(P0 XXX) 按称重推出。
友声电子计价磅标定:先短路,开机归零—总计—0—累积—累清—总计—7—放砝码—-总计—输入砝码重量—-累清—总计—-9.上海友声计价秤标定: 短路—置零-放满量程砝码—找钱—6—找钱—-9.短路—15kg—找3—找钱—6—找钱—-9.短路—30kg—找4—找钱—6—找钱—-9.短路—放满量程砝码—总计—6—总计—-9.上海友声计数秤标定: 开机归零状态下,按“累清”3秒直到重量窗出现“CAL”在秤台上放满量程砝码,稳定后按累计,标定完毕.上海友声计数秤精度选择: 开机自检过程中按“取样+3”立即停止自检进入精度选择,可选精度自动轮流显示,按“累计”键确认.提示选择跟零范围,按“累计”键确认,重新开始自检.上海友声电子天平出现 0~err时二点标定: 在天平开机自检时按住标定键和设定键,当显示出跳动的零时放开按键,显示当前满量程,再按“确认”键,.显示内码值,再按“确认”,显示“0-CAL”天平抓零, 稳定后天平加载1/2砝码,稳定后再加载满量程砝码.上海友声计数秤原始标定: 开机自检过程中按“取样+8”自检完后进入标定程序,单重窗显示“mg”,重量窗出现最大秤量,按“去皮”键选择最大秤量,然后再按“累计”键确认,再按一次“累计”键,进入重量标定,单重窗显示“HAFL”,放上半量程砝码,然后按“累计”键, 单重窗显示“FULL”放上总秤量砝码,等稳定后按“累计”键确认.上海友声计重秤：按标定显示CAL 按设定按↑ 和确认输入加载的砝码值上海友声计重秤电子磅(1): 先短路,开机后显示分度值进入标定功能.放最大称量砝码，按“找钱” “总计”，按“6”，将砝码(1/3MAX)放上，按“找钱”“总计”，如显示正确重量就跳过，否则按“4”(1：2kg 2：6kg 3：15kg 4：30kg)按“找钱”“总计”，按“9” 关机，短路复位。
友声pos秤232通讯协议与设置(2013-03-28)
POS秤232通讯协议与设置（2013-03-28）设定方法：开机进入称重状态后，同时按下数字键【1】和【找钱】（24键）或数字键【1】和【总计】（16键）进入RS232设定状态。
1．金额窗口显示“CLOSE”或“SER”，按【去皮】键进行选择，“CLOSE”为串口关闭，SER为串口打开。
按【累清/设定】键确认并进入下一步。
2．金额窗显示“B ****”，按【去皮】键选择串口波特率，共有1200，2400，4800，9600共4种。
按【累清/设定】键确认并进入下一步。
3．金额窗显示“P **”，按【去皮】键选择通讯协议，可选为1－9，。
按【累清/设定】键确认并进入下一步。
4．如果通讯协议选择为1，则进行地址设定，否则直接结束串口设定。
金额窗显示“A ***”按数字键输入机器地址（0-254），按【累清/设定】键确认并结束串口设定。
协议选择列表通讯协议：串口协议：8位数据位，1位停止位，无校验位。
数据格式：协议A（共14字节）字节1：0xFF起始位字节2：D0~D2 —重量小数点位置（1-4，1表示无小数点，4为3个小数点）D3 —1表示重量为负，0表示重量为正D4 —1表示重量稳定，0表示重量不稳定D5 —1表示重量溢出，0表示重量未溢出D6 —1表示金额累计或查看总金额，所发送的重量数为零，0表示所发送的数据是当前的重量；D7 —1表示计量单位不是公斤，0表示计量单位是公斤字节3：D0~D7 —BCD1（显示净重的最低两位BCD码）字节4：D0~D7 —BCD2（显示净重的中间两位BCD码）字节5：D0~D7 —BCD3（显示净重的最高两位BCD码）字节6：D0~D2 —单价小数点位置（1－4，1表示无小数点，4为3个小数点）D3 —1表示金额累计或查看总金额，所发送的单价数为累计次数，单价小数点位置为1，0表示所发送的数据是当前的单价；D4~D7 —保留字节7：D0~D7 —BCD4（显示单价或累计次数的最低两位BCD码）字节8：D0~D7 —BCD5（显示单价或累计次数的中间两位BCD码）字节9：D0~D7 —BCD6（显示单价或累计次数的最高两位BCD码）字节10：D0~D2 —金额小数点位置（1－4，1表示无小数点，4为3个小数点）D3 —1表示金额累计或查看总金额，所发送的金额数为累计金额，0表示所发送的数据是当前的金额；D4 —1表示金额溢出，0表示金额没有溢出；D5 —1表示重量为负数，当前金额数为无效数据；D6~D7 —保留字节11：D0~D7 —BCD7（显示金额的最低两位BCD码）字节12：D0~D7 —BCD8（显示金额的中间两位BCD码）字节13：D0~D7 —BCD9（显示金额的最高两位BCD码）字节14：D0~D7 —机器地址，0-254举例：净重为2.365；单价为5.62；金额为13.29，当前重量稳定，机器地址为200，发送数据如下（16进制）：FF 14 65 23 00 03 62 05 00 03 29 13 00 C8协议B（共6字节）字节1：0xFF起始位字节2：D0~D2 —重量小数点位置（1-4，1表示无小数点，4为3个小数点）D3~D4 —保持为0D5 —1表示重量为负，0表示重量为正D6 —1表示重量稳定，0表示重量不稳定D7 —1表示重量溢出，0表示重量未溢出字节3：D0~D7 —BCD1（显示净重的最低两位BCD码）字节4：D0~D7 —BCD2（显示净重的中间两位BCD码）字节5：D0~D7 —BCD3（显示净重的最高两位BCD码）字节6：D0~D7 —1表示单位不是公斤，0表示单位是公斤；举例：净重为2.365，当前重量稳定，发送数据如下（16进制）：FF 44 65 23 00 00协议C（共18字节）字节1－2（ASCII）：WT字节3－4（ASCII）：重量稳定发送ST，重量不稳定发送US，超重发送OL字节5（ASCII）：重量为正发送＋，重量为负发送－字节6－12（ASCII）：重量数据，如1.235；不足部分用空格补足字节13－16（ASCII）：重量单位，不足用空格不足，如kg字节17（16进制）：0x0D字节18（16进制）：0x0A举例：净重为2.365，当前重量稳定，发送数据如下：协议D（共8字节）字节1（ASCII）：= 起始位字节2－8（ASCII）：按先低后高的顺序发送6位重量数据，最后发送符号位，其中“-”表示负数，空格表示正数，不满8个数据则用空格填满。
