排水、排污平面布置
室内给排水平面图完整系统图
室内给排水平面图中小型工程：给水、排水情况不复杂,可以在一张平面图上既绘制给水平面图内容,又绘制排水平面图内容;有关管道、设备的图例应区分清楚;高层建筑及其它较复杂的工程：给水平面图和排水平面图应分开绘制,可以分别绘制生活给水平面图、生产给水平面图、消防给水平面图、污水排水平面图、雨水排水平面图等;给排水平面图：根据不同的楼层位置分为不同的平面图,可以分别绘制底层给排水平面图、标准层给排水平面图、楼层给排水平面图、屋顶给排水平面图、屋顶雨水排水平面图有些设计将这部分放在建筑施工图中绘制、给排水平面大样图;一：标准层给水排水平面图1、绘制建筑平面图2、绘制给排水设备图例3、布置给排水立管、绘制给排水管线图层——给水管线圆命令——半径25给水立管,间距内墙50布置卫生设备位置和立管位置,绘制给水管线图层——污水管线圆命令——半径25排水立管厨房、卫生间分别布置一根立管根据卫生设备位置和排水立管位置布置排水管线4、标注给排水立管引线设置命令: _qleader标注菜单栏—引线指定第一个引线点或设置S <设置>: //直接回车,进行设置5、绘制图题按照教材P86-P88页设定文字高度,比例可设定为1：100;二、卫生间大样图为了更清晰地反映出给排水的情况,在给排水平面图中,只有卫生间、厨房和洗衣房有给排水除雨水和消防;因此,绘制卫生间大样图的最简单方法就是将平面图中的多余图形删除,修改即可;三、室内给排水系统图系统图：采用轴测原理绘制的能够反映管道、设备三维空间关系的图样,也称轴测图;室内给水系统图和排水系统图通常分开绘制,分别表示给水系统和排水系统的空间关系;图形的绘制基础是各层给排水平面图,在绘制给排水系统图时候,可以把平面图中标出的不同给排水系统单独拿出来绘制成系统图,它能反映系统从下至上全方位的关系;四、室内给排水系统图的组成用单线表示管道,用图例表示卫生设备,用轴测投影的方法一般采用45度三等正面斜轴测绘制出的反映某一给排水或者整个给排水系统空间关系的图样,称为给排水系统图;在给排水系统图中,因为上下关系与高度对应,所以是固定的,而左右关系、前后关系会因为轴测投影方位不同而变化;一般情况下,把房屋的南面作为前面,把房屋的北面作为后面,把房屋的西面作为左面,把房屋的东面作为右面;五、举例1、绘制给水系统主管道草图设置：2、绘图-多段线绘制给水系统室外水平主管道,长度18000,并插入水表节点3、选择直线继续绘制室外给水管道,追踪角度为225度,输入4000,4、绘制连接2根给水立管的给水管道,长度60006、绘制编号为JL1和JL2的给水立管,长度162007、绘制楼层图层——楼层直线命令——长度1000,复制8、绘制第一根给水立管第6层的给水支管图层——给水管道直线命令,追踪角度为225度和90度,绘制系统图中的阀门长200,宽40和水表长160,宽40直线命令——追踪角度225度,180度,45度,绘制包括水表,阀门在内的部分给水管线长1780使用同样的方法绘制第6层其余的给水管线斜标注的快捷键是DAL,平行标注是DLI绘制各安装卫生设备处的给水管线绘制给水龙头图层——水龙头直线将绘制的水龙头相应的布置在各个用水设备处由于每层的给水管线相同,因此可以将上面绘制的第6层的给水管线复制移动到其它各层文字标注圆半径330绘制其它楼层的给水管线、标注给水管线直径使用引线标注命令标注给水立管标注给水管线标高、用水设备给水点标高、楼层标高打断被遮住的管线排水系统图图层-排水图例将存水湾和排水设备标注示意图组合布置排水立管图层-排水管线直线命令--绘制室外排水管线直线命令--绘制排水立管布置楼层图层-楼层绘制第6层的排水管道根据建筑给排水专业知识,第6层的排水管道在第五层的房顶布置图层——排水管线直线命令——绘制排水管线PL1排水立管在第6层的排水管道布置PL2排水立管在第6层的排水管道布置PL3排水立管在第6层的排水管道布置PL4排水立管在第6层的排水管道布置将排水图例插入到第6层排水管道中将图例插入PL1排水立管在第6层的排水管道中将图例插入PL2排水立管在第6层的排水管道中将图例插入PL3排水立管在第6层的排水管道中将图例插入PL4排水立管在第6层的排水管道中绘制其它各层的排水管道其它各层的排水管道布置与其对应的第6层管道布置相同,可以复制到其它各层;绘制伸顶通气帽和打断被遮住的排水管线图层-排水管线将伸顶通气帽复制到每个排水立管顶部将遮住的排水管线打断打断前和打断后：。
污水管网的布置原则
划分排水区界是管道平面布置的起始工作。
排水区界是排水系统敷设的界限，在排水区界内应根据地形和城市的竖向规划，划分排水流域。
一般地,流域边界应与分水线相符合。
在地形起伏及丘陵地区，流域分界线与分水线基本一致，在地形平坦无显著分水线的地区, 应使干管在最大合理埋深的情况下，让绝大部分污水自流排出。
每一个排水流域往往有一个或一个以上的干管,根据流城就能查明水流方向和污水要抽升的地区.在进行定线时，要在充分掌握资料的前提下综合考虑各种因素，使拟定的路线能因地制宜地利用有利条件而避免不利条件。
通常影响污水管平面布置的主要因素有地形和水文地质条件:城市总体规划、竖向规划和分期建设情况排水体制、线路数目;污水处理利用情况.处理厂和排放口位置;排水量大的工业企业和公建情况;道路和交通情况;地下管线和构筑物的分布情况。
在具体规划布置时，要考虑以下的一些原则:(1) 尽可能在管线较短和埋深较小的情况下，让最大区域上的污水自流排出。
(2) 地形是影响管道定线的主要因素。
定线时应充分利用地形.在整个排水区域较低的地方，如集水线或河岸低处敷设主干管及干管，便于支管的污水自流接入。
地形较复杂时，宜布置成几个独立的排水系统.如由于地表中间隆起而布置成两个排水系统。
若地势起伏较大，宜布置成高低区排水系统，高区不宜随便跌水，利用重力排入污水厂，并减少管道埋深:个别低洼地区应局部提升。
(3)污水主干管的走向与数目取决于污水厂和出水口的位置与数目。
如大城市或地形平坦的城市.可能要建几个污水厂分别处理与利用污水，就需设几个主干管，小城市或地形倾向- 方的城市，通常只设一个污水厂，则只需敷设一条主干管，若区域几个城镇合建污水厂，则需建造相应的区域污水管道系统。
(4) 污水管道尽量采用重力流形式，避免提升。
由于污水在管道中靠重力流动，因此管道必须有坡度。
在地形平坦地区，管线虽不长，埋深亦会增加很快，当埋深超过最大埋深深度时，需设中途泵站抽升污水。

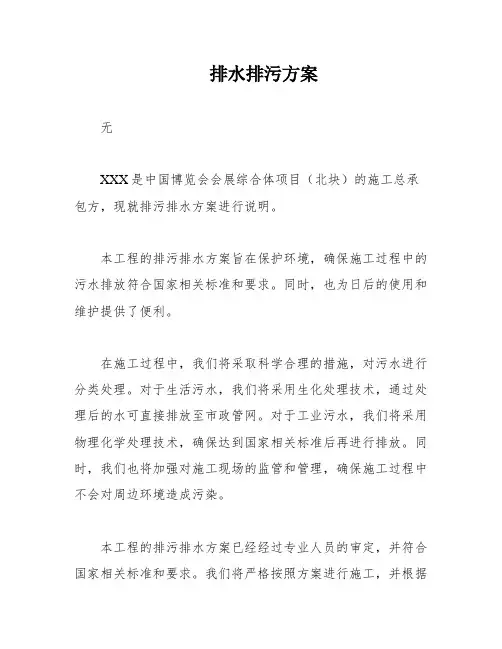

排水排污方案
排水排污方案无XXX是中国博览会会展综合体项目（北块）的施工总承包方，现就排污排水方案进行说明。
本工程的排污排水方案旨在保护环境，确保施工过程中的污水排放符合国家相关标准和要求。
同时，也为日后的使用和维护提供了便利。
在施工过程中，我们将采取科学合理的措施，对污水进行分类处理。
对于生活污水，我们将采用生化处理技术，通过处理后的水可直接排放至市政管网。
对于工业污水，我们将采用物理化学处理技术，确保达到国家相关标准后再进行排放。
同时，我们也将加强对施工现场的监管和管理，确保施工过程中不会对周边环境造成污染。
本工程的排污排水方案已经经过专业人员的审定，并符合国家相关标准和要求。
我们将严格按照方案进行施工，并根据实际情况不断进行调整和改进，以确保施工过程中的污水排放不会对环境造成任何不良影响。
最后，我们将继续秉承“诚信、创新、卓越、共赢”的核心价值观，为保护环境、服务社会、创造价值而努力。
1.编制依据本污水排放管理方案的编制依据为《中华人民共和国环境保护法》、《中华人民共和国水污染防治法》、《城市污水处理厂污染物排放标准》等相关法律法规。
同时，结合本工程实际情况和要求，制定本方案。
2.工程概况本工程为某市区一家企业的新建项目，总占地面积为5000平方米，主要建设厂房、办公区和停车场等设施。
该企业主要从事化工生产，对环境保护要求较高。
3.污水排放管理目标本工程的污水排放管理目标为：严格按照国家和地方的污染物排放标准进行排放，并尽可能减少对环境的影响，保障周边居民的健康和安全。
4.管理人员职责本工程的污水排放管理人员应当具备相关的专业知识和技能，负责对污水排放进行监测和管理，并及时报告有关部门。
同时，还应当定期对污水处理设施进行维护和保养，确保其正常运行。
5.排污控制措施为了达到污水排放管理目标，本工程采取了以下措施：1）安装污水处理设施，对污水进行处理后再进行排放；2）设置污水监测点，对污水进行实时监测；3）严格按照国家和地方的污染物排放标准进行排放；4）加强对污水处理设施的维护和保养，确保其正常运行。
排水沟、电缆沟平面布置图
施工现场平面布置措施
施工现场平面布置（一）实施原则我公司项目管理部全面负责工程质量、进度、安全及文明施工等工作。
对于本工程，本公司将其作为一个重点工程来对待，在组织、资源方面予以重点保障。
一切工作围绕工程总体目标展开，确定各目标实施方法，制定实现目标的保证措施。
场地布置必须满足国家、地方相关规定以及招标文件的有关要求。
按照施工部署确定的施工区域、流水段划分和施工顺序，合理布置大型施工机械。
每个施工区的大型机械相对独立，保证满足施工需求。
按施工部署确定的施工区域和流水段划分，统筹协调各施工区料场的布置，使之满足工作流程。
并且各施工区料场要相对独立，减少施工中的相互干扰。
各施工区料场尽量布置在工作范围内或其他垂直运输机械设备的近距离处，以减少二次运输。
合理布置施工道路，保证运输方便通畅，减少运输距离和二次搬运。
临时设施的布置应能满足整个施工期间管理和生产的需要，同时满足安全、环境、消防等方面的管理要求。
尽可能利用前期建设的各种临时设施，缩短交接和建设周期，降低工程成本。
根据交叉施工原则的施工流程，按时间段进行分阶段布置，而不是简单按施工分部分项进行布置。
同时，现场机械将根据本工程地理位置、建筑、结构等特点进行布置，以满足整个现场、施工过程的要求。
施工现场临时设施的搭建不得损坏测量控制网的测量标志，不得影响测量标志的通视条件。
本工程施工时需建立有效的排水系统，并进行日常维修，防止对周边路面造成污染，做到工地临时排水措施畅通有效，达到“平时无积水，雨后退水快”的效果。
中标后搭设的所有临时设施，在竣工验收合格后15天内自行拆除清运完毕。
为便于现场管理，现场必须进行封闭式施工。
在施工现场的出入口按要求美化布置，大门明显处设置工程概况及管理人员名单标牌，在大门内设置施工现场总平面图，安全生产、消防保卫、环境保护和文明施工制度板，安全宣传标语、安全警告牌。
严格运行公司质量、职业健康安全、环境三合一管理体系，按管理体系的要求，进行全过程的质量、职业健康安全、环境控制。
污水处理厂选址 各构筑物的平面布置原则
污水处理厂选址各构筑物的平面布置原则本节主要讲解污水处理厂厂址选择和工艺流程的确定部分内容。
01、污水厂厂址的选择原则《室外排水设计规范》第6.1.1条规定，污水厂位置的选择，应符合城镇总体规划和排水工程专业规划的要求，并应依据下列因素综合确定：1.在城镇水体的下游；2.便于处理后污水回用和平安排放；3.便于污泥集中处理和污泥处置；4.在城镇夏季主导风向的下风侧；5.有良好的的工程地质条件；6.少拆迁，少占地，依据环境评价要求，有肯定的卫生防护距离；7.有扩建的可能；8.厂区地形不应受洪涝灾难影响，防洪标准不应低于城镇防洪标准，有良好的的排水条件；9.有便利的交通、运输和水电条件。
02、污水厂处理工艺的选择原则《室外排水设计规范》第6.2.1条规定，城镇污水处理程度和方法应依据现行的国家和地方的有关排放标准、污染物来源及性质、排入地表水域环境功能和爱护目标确定。
对于常用的活性污泥法，主要分为以下几类：1.传统活性污泥法及其改进型AAO工艺；2.氧化沟及其改进型工艺；3.SBR法及其改进型工艺；4.AB法及其改进型工艺；5.其他类型，如水解酸化-好氧法等。
对于以上工艺来说，每一种工艺有其相互对应的最适合的使用条件，总结如下：1.大规模污水处理宜采纳传统活性污泥法及其改进型AAO工艺；2.中小规模的污水处理厂，或中小城镇水量、水质变化大，经济水平有限，技术力量相对薄弱时，采纳氧化沟、SBR法及其改进型工艺或者生物滤池工艺是相宜的。
03、污水处理厂的平面布置▲污水厂平面布置图对于污水处理厂的平面布置，《室外排水设计规范》有如下10条规定：1.第6.1.2条规定，污水厂的厂区面积，应按项目总规模掌握，并做出分期建设的支配，合理确定近期规模，近期工程投入运行一年内水量宜达到近期设计规模的60%；2.第6.1.3条规定，污水厂总体布置应依据厂区内各建筑物和构筑物的功能更和流程要求，结合厂址地形、气候条件和地质条件，优化运行成本，便于施工、维护和管理等因素，经技术经济比较确定；3.第6.1.4条规定，污水厂厂区内各建筑物造型应简洁美观，节约材料，选材适当，并应使建筑物和构筑物群体的效果与四周环境协调；4.第6.1.5条规定，生产管理建筑物和生活设施宜集中布置，其位置和朝向应力求合理，并应与处理构筑物保持肯定的距离；5.第6.1.6条规定，污水和污泥的处理构筑物宜依据状况尽可能分别集中布置。
施工总平面布置方案
施工总平面布置（一）施工平面布置为确保工程达到预期的质量目标，围绕本工程的工程特点.技术难度等相关技术资料，我公司从工程的整体考察与分析，施工前期部署.现场施工等方面进行了较为系统的拟制。
特别在施工前期部署及本工程材料选择方案.产品加工工艺及施工方案四个方面作了更为详尽的阐述：施工部署从作业主要从技术部署.组织人员部署.材料准备及现场临时设施布置等方面做好本工程的施工部署作业。
根据本工程实际地形情况，并本着安全.紧凑.有序的原则进行总平面布置。
（二）总平面原则.依据说明根据现场的实际情况，结合主体工程量的分布及工期要求.施工程序，进行科学合理的施工总平面布置及管理能够有效地提高生产效率，同时避免重复运输等影响工程进度的情况出现。
根据本工程的地形.地质条件及现场实际条件，进行本工程施工场地的总平面布置。
在具体布置中，利用现有的施工场地条件，合理布局，统筹安排，确保各施工时段内的施工均能正常有序进行。
临建设施布置原则上力求合理.紧凑.厉行节约.经济实用，方便管理，确保施工期间各项工程能合理有序，安全高效地施工。
本工程现场周围道路完善畅通，室外材料临时堆放场地开阔，施工用临时水电管路齐备可用。
工程的机具.设备使用一般均可随着工程进展中实际情况的改变进行调整.迁移，但在开工初进行合理的临时布置，可以减少施工过程产生不必要的间歇和产生工料的浪费。
为了确保本工程的施工质量及施工工期按合同要求圆满完成，确保业主能如期使用，实现现场指挥，及时处理各种问题，动态控制施工质量及工期，为此，我公司需要设置办公室.仓库及现场制作工棚，选择合适可用的地方设立项目经理部。
将施工区与办公区分开，保证不影响招标人正常办公。
并在进场前与业主.监理共同协商解决，并力争在施工队伍进场施工前将临时设施办好，提高作业效率。
我公司自行在场外设置临时食宿场所。
1.本工程施工现场平面布置原则如下：（1）在保证施工顺利进行的前提下尽量少占施工用地材料堆放及加工场地应现场实际情况尽量设置在建筑物内。
排水管网系统规划布置
<第1节> 污水管道系统的布置P34 在城市总平面图上进行管道系统平面布置，也称为排水管道系统的定线。
污水管道平面布置，一般按先确定主干管、再定干管、最后定支管的顺序进行。
一、污水管道布置的步骤:1.划分排水区域与排水渠流域排水区界是污水排水系统设置的界限。
一般在丘陵及地形起伏的地区，可按等高线划出分水线，通常分水线与流域分界线基本一致。
在地形平坦无显著分水线的地区，可依据面积的大小划分，使各相邻流域的管道系统能合理分担排水面积，使干管在最大合理埋深情况下，尽量使绝大部分污水能以自流排水为原则。
每一个排水流域往往有1个或1个以上的干管，根据流域地势标明水流方向和污水需要抽升的地区。
某市排水流域划分情况如图所示。
该市被河流分隔为4个区域，根据自然地形，可划分为4个独立的排水流域。
每个排水流域内有1条或1条以上的污水干管，两区形成河北排水区，另两区为河南排水区，北南两区污水进入各区污水处理厂，经处理后排入河流。
某市污水排水系统平面O一排水区界，I、I、I、Ⅳ一排水流域编号；1、2、3、4一各排水流域干管；5一污水处理厂2.干管布置与定线通过干管布置，将各排水流域的污水收集并输送到污水处理厂或排放口中。
污水干管应布置成树状网络，根据地形条件，可采用平行式或正交式布置形式。
在进行定线时，要在充分掌握资料的前提下综合考虑各种因素，使拟定的路线能因地制宜地利用有利条件而避免不利条件。
通常影响污水管平面布置的主要因素有：地形和水文地质条件；城市总体规划、。
竖向规划和分期建设情况；排水体制、线路数目；污水处理利用情况、处理厂和排放口位置；排水量大的工业企业和公建情况；道路和交通情况；地下管线和构筑物的分布情况。
地形是影响管道定线的主要因素。
定线时应充分利用地形，在整个排水区域较低的地方，如集水线或河岸低处敷设主干管及干管，便于支管的污水自流接入。
地形较复杂时，宜布置成几个独立的排水系统，如由于地表中间隆起而布置成两个排水系统。
城镇排水系统平面布置概述
城镇排水系统平面布置概述摘要：排水系统是城镇最基本的市政基础设施，对城镇的发展起着重要作用。
本文对排水系统的平面布置方式进行详细的阐述，且分别对污水管道、雨水管道的布置原则进行细述。
以便对城镇排水系统特点有更详尽的了解，为今后类似工程设计提供技术理论借鉴。
关键词：排水系统管道布置雨水污水中图分类号：s276 文献标识码：a 文章编号：0引言水是生存和发展必不可少的重要元素，水一经使用就变成了污水或废水，如不合理的排出与处理，就会造成环境污染，影响城镇的正常发展。
此外，城镇内降水也应及时排放，避免引起洪涝灾害。
城市排水工程就是对污水、废水、降水进行系统、全面统一的安排和布局，有组织的排出与处理，保护环境免受污染，保证城市生活和生产的正常秩序，满足城镇的社会效益、经济效益、环境效益等方面的要求。
1.城镇排水工程的布置形式1）正交式：在地势向水体适当倾斜的地区，排水干管可以最短距离沿水体垂直相交的方向布置。
这种形式管径小、排污量大、造价经济。
这种形式只限于排除雨水。
因污水未经处理直接排放，污染水体，污水排放不推荐此方法。
2）截留式：截留式是正交式发展的结果，在正交式布置中，再布置截污干管，截留各污水后，统一收集到污水厂处理后排放。
对水体保护、环境改善有重大作用。
3）平行式：在地势向河流方向有较大的倾斜地区，为了避免因干管坡度及管内流速过大，使管道受到严重冲刷，可使干管与等高线及河道基本上平行，主干管与等高线及河道成一定斜角敷设，也可称为平行式。
4）分区式：在地势高差相差很大时，污水不能靠重力流流进污水厂。
可在高区和低区敷设独立的管道系统，高区污水靠重力流直接流入污水厂，低区污水用水泵抽送至高区干管或污水厂。
这种布置适合阶梯地形或高低起伏很大的地区。
其优点是充分利用地形排水，节省电力。
5）分散式：当城镇周围有河流或中央部分地形较高，地势向周围倾斜的地区，各排水流域经常采用辐射状分散布置。
这种布置干管长度短、管径小、管道埋深浅、便于污水灌溉等优点。
温仙小学新建工程室外 给排水 平面图（景观）
现场平面布置
现场平面布置一、施工平面布置和临时设施布置要求（一）一般规定1、施工总平面布置依据根据现场实际情况以及招标文件对总平面布置的要求，装修阶段平面布置要与装修施工重点相适应。
2、施工总平面布置原则着重加强现场平面管理力度，根据现场条件进行施工总平面布置与管理。
施工总平面设计布置合理与否，将直接关系到施工现场管理的各要素。
施工总平面布置原则如下：1）在满足施工条件下，尽量节约施工用地。
2）满足施工生产需要和文明施工的前提下，尽可能减少临时设施的投资。
3）在保证场内交通畅通和满足施工对材料要求的前提下，最大限度减少场内运输，特别是减少场内二次搬运。
4）符合施工现场卫生及安全技术要求和防火规范。
3、施工总平面图的内容为便于现场文明施工管理，结合本工程现场条件，施工总平面布置内容应包括：施工总平面管理图、施工临时用电布置图、施工用水和消防布置图。
1）现场办公室2）临时用电布置本工程一般利用现场提供的二级配电箱，作为电源接驳点，我公司自行接驳使用，接线按照三相五线制的标准。
所有的现场施工用电由专职持证电工统一管理和维护。
4、施工平面管理根据施工总平面布置，在工程实施前，制定详细的材料生产、加工、堆放、运输计划，以及各工种施工队伍进退场调整计划。
同时制定以上计划的具体实施方案，严格依照执行标准、奖罚条例，实现施工总平面科学、文明的管理。
（二）施工前准备工作施工准备是一项超前的工作，是对后续施工中合理投入人、财、物，进行预见性的控制，使工程所需的各项资源达到最佳的配置，准备工作的好坏对后续工程的施工将产生很大的影响。
工程项目部要对工程的技术资料、材料、设备、工具、人员、临时设施做好充分的准备，同时对工程概况进行了解，熟悉甲方、监理、设计院及其他有关施工单位的有关情况，掌握施工用水、用电、道路、作业场地，垂直运输，脚手架等情况，为施工作前瞻工作。
1、技术资料首先图纸准备，对图纸要充分熟悉，对不清楚有疑难的地方要问明弄懂，还需要准备有关图集，质量验收标准，安全指标各种需用的表格和有关工程竣工验收需用的资料等。
施市政道路及排水工程施工工平面布置和临时设施布置
施市政道路及排水工程施工工平面布置和临时设施布置1.1施工现场概况某位于某市中心区的西部，距市中心约10km，东临白沙河，西至佛山南海与某行政界限，南到规划城市道路，北与佛山南海的里水相接。
广佛高速公路和环城高速公路经过某小区。
本标段某K线起点南接规划U线（未施工），扇状布置，斜穿整个某小区及A1线，终点接规划P线（未施工）；全长约1.75km。
目前A1线已建通车，从A1线东北方向可跨环城高速公路后进入环城高速公路或广佛高速公路，西南方向可经糖厂大桥上内环路高架桥进入某市区，交通十分方便。
K线现有砼道路A1线已建成通车本标段范围内有大量的居民楼房，生活小区，施工周围居民较多；其中KK0+820至KK1+011.620（与A1线相接的西北侧施工止点）及KK1+111.994（与A1线相接东南侧的施工止点）至KK1+380各有一条约7m宽的混凝土路面位于施工范围内为进入金满家园和城西花园的主要通道；另外施工起点KK0+048.209至KK1+011.620段沿线的人行道位置有高压线未迁移。
KK0+048.209至KK1+011.620金满家园门前的高压电杆沿线高压电杆1.2施工总平面布置原则根据施工现场位于居民住宅区，场地比较狭窄，施工总平面布置时，结合现场的具体情况和招标文件要求按以下原则进行布置：1、遵循节约用地、紧凑的原则，尽量减少占用农田耕地；2、充分考虑现有的交通状况，尽量利用永久性道路和交通设施，不阻碍原有道路交通；3、交通运输畅顺，尽量减少材料的二次搬运，降低生产成本；4、尽量将永久、临时设施结合，降低临时设施费用；5、场地布置与施工总部署、施工进度、施工方法、工艺流程和机械设备相适应；6、符合安全生产、文明施工的要求，利于防火、防洪，利于创造一个文明施工的环境条件，避免或减少对周围环境及市政交通的干扰和影响。
1.3施工临时设施布置及说明一、生产、生活及办公设施布置在本标段KK0+700 ~ KK0+820西侧有一余泥堆放荒地，在施工红线范围边线附近，面积较大（约80m×30m），场地基本平整，且位于KK0+820至KK1+011.620原砼路边，可与金满家园共用该道路，交通方便。
施工道路与排水布置
一、施工道路与排水布置（一）施工区内道路1、工地道路除门口20m为硬化路面以外，如使用混凝土路面，在满足道路使用及环保要求前提下，宜利用施工剩余混凝土浇筑，逐步完善路面。
提倡采用铁板或路基箱等可周转材料为路面。
2、在机动车道旁右侧设置人行道，人行道宽1.2m，地面铺设200*200绿色市政砖或涂刷绿色漆，与机动车道之间施画黄色实线，可根据现场情况设置隔离护栏。
3、如办公车辆从大门进入，道路施画引导线，引导向办公区停车场，不允许停入办公区停车场以外区域。
4、路旁设置相关交通标志，路口设置人行横道线。
5、施工现场内除大门处20m为6m宽车道以外，其他路面均为4m宽，每隔30m设置一错车道。
4m宽车道设置单侧喷淋，6m宽车道设置双车喷淋。
预埋PPR 水管，每50m设一个不锈钢喷头，每2-3小时开启一次。
6、施工现场不能形成环形车道时，在消防道路尽端设置一个不小于12m*12m的回车场。
7、可根据现场实际情况在路旁设置停泵区，尽量不占消防道路。
8、道路两侧应设置排水沟，做到排水有效。
（二）道路排水1、一般情况下，排水沟应设置在不影响拟建或已建建筑物以及材料堆积、加工运输和人员行走的地方。
2、排水沟应满足收集、排出现场积水的要求。
（1）排水沟的数量必须满足场地范围内每个角落积水的排出。
（2）确定排水沟的截面大小可以满足场地积水收集及迅速排出施工现场的要求。
（3）排水沟应在场地坡向得低处。
（4）排水沟本身也应具有一定坡度。
（5）为了防止排水沟受到重载车辆重压或冬季寒冷天气的侵害，埋入地下的排水沟应具有一定深度。
3、施工现场建议采用明箱排水沟方式，排水沟截面尺寸为300X300mm，坡度为0.5%，底板为现浇素混凝土，排水沟沟壁采用砖砌体内抹防水砂浆的做法，顶部使用成品雨水篦子。
4、生活区和搅拌场地的排水均排向排污口，在施工污水和生活污水排入排水口前要经过沉淀池沉淀。
5、在施工区域的基坑周围做挡水墙，排水沟或挡水墙均采用标准砖半砖砌筑，内面1：3水泥砂浆粉刷一道。
