11.2 放大电路的静态分析
分析方法： 计算法 *图解分析法 分析对象：Q（Quiescent)点--静态工作点 (IB、IC和VCE) 分析路径：
直流通路
直流通路画法：C断开
VCC U BE VCC IB Rb RB
一、计算法
U CE VCC I C Rc
二、*图解法
U CE VCC I C Rc
三极管β、ICBO参数均为温 度的函数：
3、常用的静态工作点稳定电路 ——分压式偏置电路
两条件：
I RB1 I B VB VBE
(1)直流分析 UB= VCC Rb2/(Rb1 + Rb2) IC=IE = (UB － VBE)/R=UB/RE UBE =UB-UE =UB－IERE
稳定过程？
一、静态工作点的计算
二、动态分析计算 三、特点与应用：
一、直流分析
二、交流分析
1、电压放大倍数
Vo (1 ) R 'L Av r (1 )R ' Vi be L
2、输入电阻 Ri=Rb//[rbe +(1+ )R'L )] 3、输出电阻
共集电路特点与应用：
3、Ro = Ron
静动态分析举例
11.6 放大电路中的负反馈 (Feedback Amplifier)
• 反馈的概念 • 负反馈的基本类型
• 负反馈类型的判别
• 负反馈对放大电路性能的影响
•反馈的概念
反馈：将输出信号
取出一部分 或全部送回 到输入的过程
闭 环
Xo Xi
Xf X 'i
直流反馈
电流反馈 并联反馈
正反馈

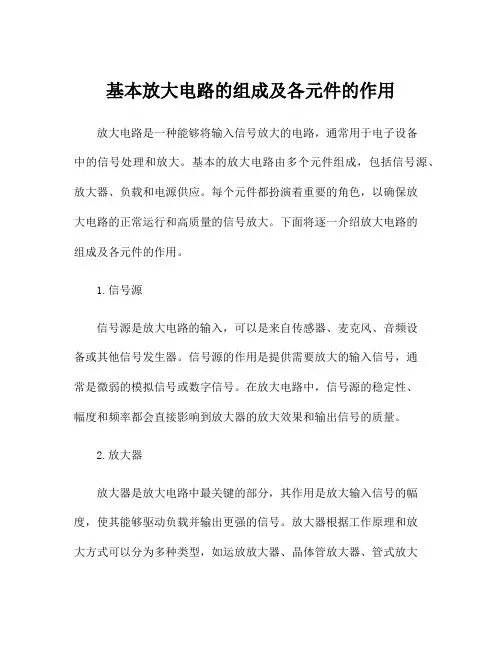

基本放大电路的组成及各元件的作用
基本放大电路的组成及各元件的作用放大电路是一种能够将输入信号放大的电路，通常用于电子设备中的信号处理和放大。
基本的放大电路由多个元件组成，包括信号源、放大器、负载和电源供应。
每个元件都扮演着重要的角色，以确保放大电路的正常运行和高质量的信号放大。
下面将逐一介绍放大电路的组成及各元件的作用。
1.信号源信号源是放大电路的输入，可以是来自传感器、麦克风、音频设备或其他信号发生器。
信号源的作用是提供需要放大的输入信号，通常是微弱的模拟信号或数字信号。
在放大电路中，信号源的稳定性、幅度和频率都会直接影响到放大器的放大效果和输出信号的质量。
2.放大器放大器是放大电路中最关键的部分，其作用是放大输入信号的幅度，使其能够驱动负载并输出更强的信号。
放大器根据工作原理和放大方式可以分为多种类型，如运放放大器、晶体管放大器、管式放大器等。
不同类型的放大器有不同的特性和适用范围，但其基本功能都是对输入信号进行放大处理。
3.负载负载是放大电路的输出端，用于接收放大器输出的信号并将其传递给下游设备或者其他电路。
负载的作用是根据放大器输出信号的特性对信号进行匹配和适配，确保信号能够稳定传输并得到有效利用。
负载的阻抗、容性和电感等特性都会对输出信号的稳定性和质量产生影响。
4.电源供应电源供应是放大电路中必不可少的元件，其作用是为放大器和其他元件提供稳定的电源电压和电流。
电源供应的质量和稳定性直接影响着放大电路的性能和输出信号的质量，因此在设计和使用放大电路时需要特别注意电源供应的稳定性和噪声水平。
在基本放大电路中，这些元件相互配合，共同完成信号的放大处理和输出。
在实际电子设备中，放大电路还可能包括滤波器、调节器、隔离器等其他辅助元件，以满足特定的应用需求和要求。
除了上述基本组成元件外，放大电路中还涉及到一些重要的参数和特性，如增益、带宽、失真、信噪比等。
这些参数和特性直接影响着放大电路的性能和输出信号的质量，为了确保放大电路的正常运行和高质量的信号放大，需要对这些参数和特性进行综合考虑和分析。
放大电路的组成和工作原理
放大电路的组成和工作原理放大电路是指将输入信号的幅值放大到更大的幅度的电路。
它是电子设备中一种常见的电路，广泛应用于各种电子系统中，包括音频放大器、视频放大器、通信放大器等。
放大电路的组成和工作原理如下：一、放大电路的组成1.信号源：作为放大电路的输入信号，可以是电压、电流、光信号等。
信号源通常包括一个信号发生器，通过它产生的信号作为输入信号源。
2.放大器：放大器是放大电路的核心部分，用于放大输入信号的幅值。
放大器可以分为线性放大器和非线性放大器两种类型。
线性放大器能够放大输入信号的幅值，同时保持信号的波形不发生畸变。
非线性放大器有时会引入失真，但在一些应用中可以提供更高的放大系数。
3.反馈电路：反馈电路是将输出信号的一部分再次输入到放大器的输入端，以控制放大器的增益和稳定其工作状态。
反馈电路可以使放大电路具有更好的线性特性、增益稳定性和输出阻抗。
4.负载电阻：负载电阻是连接在放大器输出端的电阻，用于提取放大电路输出信号的能量。
二、放大电路的工作原理放大电路的工作原理可以分为几个阶段：输入阶段、放大器阶段和输出阶段。
1.输入阶段：输入阶段接收来自信号源的输入信号，并将其转化为放大器可以处理的信号。
在输入阶段中，可以使用耦合电容将直流信号分离，以保持输入端的直流偏移电压稳定。
此外，还可以使用调整电阻和带通滤波器对输入信号进行调整和滤波，以满足放大器的输入要求。
2.放大器阶段：在放大器阶段中，输入信号通过放大器进行增益处理。
放大器可以采用不同的放大原理，包括晶体管放大器、运放放大器、管放大器等。
放大器根据输入信号的幅值，通过放大器内部的放大元件（如晶体管、电子管等）进行放大处理。
放大器的增益可以通过改变放大器的工作点、电流源等参数来调节。
3.输出阶段：在输出阶段中，将放大器的输出信号提取出来，并传送到负载电阻中。
负载电阻将放大电路输出信号的能量提取出来，并使其符合负载要求。
输出阶段通常还包括对输出信号进行调整和滤波的部分，例如使用RC滤波器对输出信号进行滤波去除高频噪声。

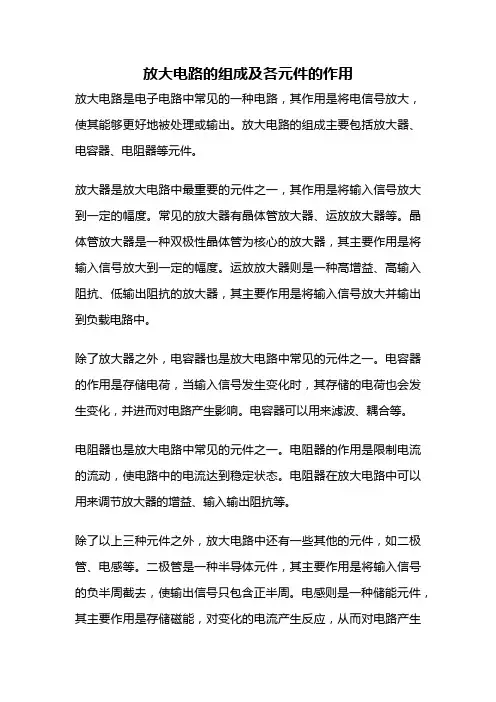

放大电路的组成及各元件的作用
放大电路的组成及各元件的作用放大电路是电子电路中常见的一种电路，其作用是将电信号放大，使其能够更好地被处理或输出。
放大电路的组成主要包括放大器、电容器、电阻器等元件。
放大器是放大电路中最重要的元件之一，其作用是将输入信号放大到一定的幅度。
常见的放大器有晶体管放大器、运放放大器等。
晶体管放大器是一种双极性晶体管为核心的放大器，其主要作用是将输入信号放大到一定的幅度。
运放放大器则是一种高增益、高输入阻抗、低输出阻抗的放大器，其主要作用是将输入信号放大并输出到负载电路中。
除了放大器之外，电容器也是放大电路中常见的元件之一。
电容器的作用是存储电荷，当输入信号发生变化时，其存储的电荷也会发生变化，并进而对电路产生影响。
电容器可以用来滤波、耦合等。
电阻器也是放大电路中常见的元件之一。
电阻器的作用是限制电流的流动，使电路中的电流达到稳定状态。
电阻器在放大电路中可以用来调节放大器的增益、输入输出阻抗等。
除了以上三种元件之外，放大电路中还有一些其他的元件，如二极管、电感等。
二极管是一种半导体元件，其主要作用是将输入信号的负半周截去，使输出信号只包含正半周。
电感则是一种储能元件，其主要作用是存储磁能，对变化的电流产生反应，从而对电路产生影响。
在实际应用中，放大电路的组成和元件的选择需要根据具体的应用场景来进行选择。
例如，在音频放大器中，需要选择高保真度、低噪声的放大器和电容器，以达到更好的音质效果。
而在射频放大器中，需要选择高频放大器和电容器，以满足信号传输的要求。
放大电路是电子电路中常见的一种电路，其组成和元件的选择对于电路的性能和效果有着重要的影响。
在实际应用中，需要根据具体的应用场景进行选择和调整，以达到更好的效果。
第11章 基本放大电路
U BE ube rbe I B ib
Δ U BE
0
U BE
电工电子技术
第11章 基本放大电路
26(mV) rbe 300 (1 ) I EQ (mA)
IC
Δ IC
输出特性曲线在放大区域内可认为呈 水平线，集电极电流的微小变化ΔIC仅与 基极电流的微小变化ΔIB有关，而与电压 uCE无关，故集电极和发射极之间可等效为 一个受ib控制的电流源，即：
电工电子技术
第11章 基本放大电路
2、 温度对静态工作点的影响
UBE减小
温度升高
ICBO增大
IC增大
β增大
电工电子技术
第11章 基本放大电路
3、常用的静态工作点稳定的放大电路
RC RB1 C1 + Rs us + － ui － RB2 + V RL RE + CE + +UCC C2 I1 + uo － UB I2 RB1 IBQ RC ICQ +UCC +
过Q点作垂线， 在横轴上的截 距即为UCEQ
电工电子技术
第11章 基本放大电路
例11.2
详见教材 P171
电工电子技术
第11章 基本放大电路
用图解法求静态工作点的一般步骤为：
（1）给出晶体管的输出特性曲线图；
（2）根据输出回路的线性部分写出其直线方程； （3）利用直线方程计算出其在特性曲线横轴和纵轴上的两个特殊点； （4）连接特性曲线图横轴和纵轴上的两个点作出直流负载线； （5）根据直流通路图用基尔霍夫第二定律计算出偏流IB； （6）在特性曲线图上找到IB所对应的那条曲线与直流负载线的交点，即 为静态工作点；
放大电路的用途和组成
一、放大电路的用途和组成放大器有交流放大器和直流放大器。
交流放大器又可按频率分为低频、中频和高频：按输出信号强弱分成电压放大、功率放大等。
此外还有用集成运算放大器和特殊晶体管作器件的放大器。
它是电子电路中最复杂多变的电路。
但初学者经常遇到的也只是少数几种较典型的放大电路。
读放大电路图时也还是按照“逐级分解、抓住关键、细致分析、全面综合”的原则和步骤进行。
首先把整个放大电路按输入、输出逐级分开，然后逐级抓住关键进行分析弄通原理。
放大电路有它本身的特点：一是有静态和动态两种工作状态，所以有时往往要画出它的直流通路和交流通路才能进行分析，二是电路往往加有负反馈，这种反馈有时在本级内，有时是从后级反馈到前级，所以在分析这一级时还要能“瞻前顾后”。
在弄通每一级的原理之后就可以把整个电路串通起来进行全面综合。
下面我们介绍几种常见的放大电路。
低频电压放大器低频电压放大器是指工作频率在20赫～20千赫之间、输出要求有一定电压值而不要求很强的电流的放大器。
(1)共发射极放大电路图1(a)是共发射极放大电路。
C1是输入电容，C2是输出电容，三极管VT就是起放大作用的器件，RB 是基极偏置电阻，RC是集电极负载电阻。
1、3端是输入，2、3端是输出。
3端是公共点，通常是接地的，也称“地”端．静态时的直流通路见图1(b)，动态时交流通路见图1(c)。
电路的特点是电压放大倍数从十几到一百多，输出电压的相位拥输入电压是相反的，性能不够稳定，可用于一般场合。
此主题相关图片如下：(2)分压式偏置共发射极放大电路图2比图1多用3个元件。
基极电压是由RBl和RB2分压取得的，所以称为分压偏置。
发射极中增加电阻RE和电容CE，CE称交流旁路电容，对交流是短路的，RE则有直流负反馈作用。
所谓反馈是指把输出的变化通过某种方式送到输入端，作为输入的一部分。
如果送回部分和原来的输入部分是相减的，就是负反馈。
图中基极真正的输入电压是RB2上电压和RE上电压的差值，所以是负反馈。
3放大电路基本知识
V1
V2
ui2
VEE IEE = (VEE – UBEQ) / REE
REE
ICQ1 = ICQ2
ICQ1
RC uo
RC
UCQ1 UCQ2
+VCC
ICQ2
(VEE – UBEQ) / 2REE UCQ1 = VCC – ICQ1RC
f
效率
=
最大输出功率Pom 直流提供功率PDC
三种基本组态放大电路
共发射极放大电路
一、 电路组成
RB1 RC
C1 +
R+ S us
+ ui RB2 RE
+VCC
C2
+
+
RL uo
+
CE
VCC(直流电源)：
• 使发射结正偏，集电结反偏 • 向负载和各元件提供功率 C1、C2(耦合电容)： • 隔直流、通交流 RB1 、RB2(基极偏置电阻)： • 提供合适的基极电流
差分放大电路的工作原理
一、电路组成及静态分析
特点：
RC
RC
uo
VCC
a. 两个输入端， 两个输出端；
ui1
V1
V2
ui2
b. 元件参数对称；
REE
VEE c. 双电源供电； d. ui1 = ui2 时，uo = 0
能有效地克服零点漂移
RC
RC
uo
VCC VEE = UBEQ + IEEREE
ui1
Ri 6 000
ii 3 A
ui 18 mV
600 16.7 A 10 mV
60
30 A 1.82 mV
三极管的三种基本放大电路
二、性能指标分析
IBQ = (VCC – UBEQ) / [RB + (1 + β ) RE] ICQ = β I BQ UCEQ = VCC – ICQRE
−
−
−
rbe β ib RB + RE RL uo
−
R'L = RE // RL
第3章 放大电路基础
一、电路组成与静态工作点
IBQ C1 + RB +VCC C2 RL
Ri
R’i
例3.2.1 β =100, RS= 1kΩ, RB1= 62kΩ, RB2= 20kΩ, RC= 3kΩ Ω Ω Ω Ω RE = 1.5kΩ, RL= 5.6kΩ, VCC = 15V。求：“Q ”, Au, Ri, Ro Ω Ω 。 [解] 1）求“Q” 解 ） +VCC 20 × 15 RB1 RC C2 U BQ = ≈ 3.7 ( V ) C1 + 20 + 62 + + RL 3 .7 − 0 .7 uo I RS = 2 (mA ) + CQ = I EQ = + RB2 RE us 1 .5 CE − − I BQ ≈ 2 / 100 = 0.02 (mA) = 20 µA U = 15 − 2( 3 + 1.5) = 6 ( V ) 2）求 Au、Ri、Ro 、 Aus CEQ ）
–
RE = RL = Rs = 1 kΩ, VCC = 12V。求：“Q ”、Au、Ri、 Ω 。 、 Ro [解] 1）求“Q” +VCC 解 ） IBQ RB C1 IBQ = (VCC – UBE) / [RB + (1+ β ) RE]
β =120, RB = 300 kΩ, r’bb= 200 Ω, UBEQ = 0.7V Ω
放大电路大综合——史上最全的放大电路介绍
三极管三极管最基本的作用是放大作用，它可以把微弱的电信号变成一定强度的信号，当然这种转换仍然遵循能量守恒，它只是把电源的能量转换成信号的能量罢了。
三极管有一个重要参数就是电流放大系数β。
当三极管的基极上加一个微小的电流时，在集电极上可以得到一个是注入电流β倍的电流，即集电极电流。
集电极电流随基极电流的变化而变化，并且基极电流很小的变化可以引起集电极电流很大的变化，这就是三极管的放大作用。
利用其放大作用，三极管还可以作电子开关，配合其它元件还可以构成振荡器。
三极管在放大信号时，首先要进入导通状态，即要先建立合适的静态工作点，也叫建立偏置，否则会放大失真。
在三极管的集电极与电源之间接一个电阻，可将电流放大转换成电压放大：当基极电压UB升高时，IB变大，IC也变大，IC 在集电极电阻RC的压降也越大，所以三极管集电极电压UC会降低，且UB越高，UC就越低，ΔUC=ΔUB。
三极管的工作原理三极管是电流放大器件，有三个极，分别叫做集电极C，基极B，发射极E。
分成NPN和PNP两种。
我们仅以NPN三极管的共发射极放大电路为例来说明一下三极管放大电路的基本原理。
一、电流放大下面的分析仅对于NPN型硅三极管。
如上图所示，我们把从基极B流至发射极E的电流叫做基极电流Ib；把从集电极C流至发射极E的电流叫做集电极电流Ic。
这两个电流的方向都是流出发射极的，所以发射极E上就用了一个箭头来表示电流的方向。
三极管的放大作用就是：集电极电流受基极电流的控制（假设电源能够提供给集电极足够大的电流的话），并且基极电流很小的变化，会引起集电极电流很大的变化，且变化满足一定的比例关系：集电极电流的变化量是基极电流变化量的β倍，即电流变化被放大了β倍，所以我们把β叫做三极管的放大倍数（β一般远大于1，例如几十，几百）。
如果我们将一个变化的小信号加到基极跟发射极之间，这就会引起基极电流Ib的变化，Ib的变化被放大后，导致了Ic很大的变化。
第2章 放大电路分析基础分析
第2章 放大电路分析基础
讨论一
画图示电路的直流通路和交流通路。
第2章 放大电路分析基础
二、图解法
uBE VBB iB Rb
应用实测特性曲线
uCE VCC iC Rc
1. 静态分析：图解二元方程组
输入回路 负载线 IBQ
负载线
Q
ICQ
Q
IBQ
UBEQ
UCEQ
第2章 放大电路分析基础
第2章 放大电路分析基础
一、放大的概念及放大电路的性能指标
1、放大的概念
放大的对象：变化量
放大的本质：能量的控制
放大的特征：功率放大
判断电路能否放 大的基本出发点
放大的基本要求：不失真，放大的前提
第2章 放大电均可看成为两端口网络。
输入电流
信号源 内阻 输出电流
2)输入电阻和输出电阻
从输入端看进去的 等效电阻
Ui Ri Ii
输入电压与 输入电流有 效值之比。
U Uo U Ro ( 1) RL Uo Uo RL
' o ' o
将输出等效 成有内阻的电 压源，内阻就 是输出电阻。
空载时输出 电压有效值
带RL时的输出电 压有效值
第2章 放大电路分析基础
第2章 放大电路分析基础
在基本共射放大电路中，电压和电流都得到放大(ic=ib， uoui)，即功率得到放大。需要提醒大家的是，输出功
率并非来自输入信号 (信号源)，而是来自直流电源 VCC。
正是由于 iB 或 iE 对 iC 的控制作用，使得在 ui 的作用下直 流电源VCC输出的电流中包含与 ui同样变化且被放大的 分量，即放大电路的输出功率是在输入信号的作用下 通过晶体管将直流电源的能量转换而来。因此，放大
基本放大电路的组成及各元件的作用
基本放大电路的组成及各元件的作用基本放大电路是电子设备中常见的一种电路，它可以放大信号的幅度，并将其输出到另一个电路或者设备中。
放大电路通常用于音频设备、通信设备、电视和无线电设备等领域。
放大电路的组成主要包括信号源、放大器、负载和电源。
信号源是指产生信号的设备或者电路，它可以是麦克风、电视信号源、无线电信号源等。
放大器是用来放大信号的部分，它通常由晶体管、真空管或者集成电路构成。
负载是放大电路输出的信号所要驱动的设备或电路，例如扬声器、天线等。
电源则为整个放大电路提供工作所需的电力。
在放大电路中，各元件起着不同的作用，信号源是提供待放大信号的来源，放大器是用来放大信号的部分，负载是放大电路输出的信号所要驱动的设备或电路，电源则为整个放大电路提供工作所需的电力。
放大器是放大电路的核心部分，它有多种类型，例如共射放大器、共集放大器、共基放大器、差分放大器等。
不同类型的放大器具有不同的放大特性和适用范围，可以根据具体的需求选择合适的类型。
在放大电路中，负载也是十分重要的，它负责接收放大电路输出的信号，并将其转换成对应的声音、图像或者电信号。
负载的阻抗对放大电路的输出功率和频率响应有着重要的影响，因此在设计放大电路时，需要考虑负载的阻抗匹配问题。
电源则为整个放大电路提供工作所需的电力，它可以是直流电源或者交流电源。
在放大电路设计中，电源的稳定性和噪声问题都需要考虑，以确保放大电路的正常工作和输出信号的清晰度。
放大电路的设计需要综合考虑各种因素，包括信号源的特性、放大器的类型和参数、负载的阻抗匹配、电源的稳定性等。
通过合理的设计和优化，可以实现放大电路对信号的高效放大和清晰输出。
总之，基本放大电路由信号源、放大器、负载和电源组成。
各元件在放大电路中起着不同的作用，共同完成对信号的放大和输出。
放大电路设计需要考虑各种因素，包括放大器类型、负载阻抗匹配、电源稳定性等。
通过合理的设计和优化，可以实现放大电路对信号的高效放大和清晰输出。
关于三极管放大电路的研究综述
• 50•晶体三极管是当今电子信息领域应用非常广泛的基础电子器件，而由其构成的三极管放大电路也是最基础的电路之一。
三极管放大电路能够对微弱信号有效的增强，为了更好的应用三极管放大电路，必须对放大电路的分类、原理等方面进行深入研究。
本文对三种基本组态三极管放大电路的组成及原理进行了研究综述，最后总结和展望了三极管放大电路的新型应用情景。
随着现代信息技术的迅速发展，在实际生产生活中对于信号的需求日益增强，但是很多的微弱信号强度难以支撑其应用，此时就需要使用放大电路对他进行强度提升，才能使其能够正常应用。
三极管是电子信息领域应用较为广泛的一种基础电子器件，由其构成的三极管放大电路也是基础放大电路之一。
无论是实际应用，还是在教学过程中，都应该研究清楚它的三种组态及原理，才能更好地为三极管放大电路的未来发展提供技术支持。
三极管的研究区间十分广泛，本文仅针对三极管放大电路进行研究综述。
图1 基于共发射极电路图图2 基于共集电极电路图1 三种基本组态放大电路的研究1.1 基于共发射极的原理三极管放大电路组态有三类，其中共发射极放大电路为最常用的种类之一，其电路图如图1所示。
根据马海燕、杨犀（三极管放大电路的设计思路）的观点，基本组成部分及作用有以下四点：(1)三极管的作用为放大电流；(2)负载电阻R C 及R L 可以使集电极输入电流转换成为输出电压；(3)偏置电路V CC 及R b 保证三极管工作在线性区。
(4)输入电容C 1保证信号能够顺利输入到发射结，保证发射结偏置状态不受影响。
而输出电容C 2能够保证信号输送到负载，不会影响集电结偏置状态。
而对于一个三极管放大电路的设计，首先就要求三极管工作在放大状态下，即U be ≥ U pn 和U be ≤ U ce 。
其中U pn 为三极管内部PN 结的导通电压，常用的硅三极管为0.7V ，锗三极管为0.3V 。
以硅三极管为例，当Ube≤Upn=0.7V 时三极管处于截止状态，当U be ≥ U pn 及U be ≤ U ce 时三极管处于放大状态，当U be ≥ U ce 时三极管处于饱和状态。
基本放大电路的组成及各元件的作用
基本放大电路的组成及各元件的作用放大电路是一种电子电路，用于将输入信号增加到更高的幅度。
基本放大电路通常由若干个元件组成，包括信号源、放大器、负载和电源。
1.信号源：信号源是放大电路的输入部分，它提供需要放大的信号。
信号源的作用是将外部信息转化成电信号，以便交由放大器放大。
在实际应用中，信号源可以是各种实际信号的产生部分，例如麦克风、电视天线、摄像机等。
2.放大器：放大器是放大电路的核心部分，它接收来自信号源的电信号，并将其增大到所需的幅度。
放大器通过控制传输特定范围的电压或电流来增大电信号的幅度。
放大器一般由几种基本元件组成，包括晶体管、真空管、运算放大器等。
3.负载：负载是放大电路的输出部分，它接收放大器输出的信号，并将其转化成相应的输出信号。
负载的作用是将放大器输出的信号转化成实际可用的形式，例如音响中的扬声器、电视中的显示屏等。
4.电源：电源是放大电路的能量来源，它为整个电路提供所需的电压和电流。
电源的作用是将外部能量转化成电信号所需的电能，以便放大电路正常工作。
基本放大电路中各元件的作用可以详细分析如下：1.信号源的作用：信号源是放大电路的输入部分，它将需要处理的外部信息转化成电信号，并传输给放大器。
信号源提供所需的输入信号，以便在放大器中进行相应的放大处理。
信号源的主要作用是将外部信息转化成电信号，并传输给放大器进行处理。
2.放大器的作用：放大器是放大电路的核心部分，它负责增大输入信号的幅度。
放大器通过对输入信号进行放大和控制，将其转化成所需的输出信号。
放大器的作用是将输入信号增加到更高的幅度，以满足后续电路对信号的需求。
在放大器中，晶体管是最常用的放大元件之一。
晶体管有两种工作方式：增益和放大。
在放大模式下，晶体管可以放大输入信号，并将其转化成输出信号。
在实际应用中，放大器的作用是将输入信号增大到所需的幅度，以满足后续电路对信号的需求。
3.负载的作用：负载是放大电路的输出部分，它接收放大器输出的信号，并将其转化成相应的输出信号。
第二章 基本放大电路 2.1 放大的概念和放大电路的主要性能指标2.2 基本共射放大电路的工作原理2.3 放大电
RC +C2
RS +
es –
C1 +
+
ui + ––
iB iC + + TuCE
RBuB–E – RL
VBB iE
+ uo –
共发射极基本电路
晶体管T--放大元
件, iC= iB。要保
+ 证集电结反偏,发 VCC射结正偏,使晶体 – 管工作在放大区 。
基极电源VBB与基极 电阻RB--使发射结 处于正偏，并提供 大小适当的基极电 流。
直接耦合共射放大电路 直 流 通 路
视为短路
直接耦合共射放大电路
直 流 通 路
直接耦合共射放大电路
视为 接地
交 流 通 路
直接耦合共射放大电路 交 流 通 路
阻容耦合共射放大电路
1、直流通路 对直流信号电容 C 可看作开路（即将电容断开）
断开 RB
C1 +
RS +
+ ui
es –
–
+UCC
RC +C2 断开
iB iC + + TuCE + uB–E – RL uo
iE
–
+UCC
RB
RC IB IC
+
U+B–ETU–CE
直流通路
IE
直流通路用来计算静态工作点Q ( IB 、 IC 、 UCE )
2、对交流信号(有输入信号ui时的交流分量)
+UCC
RB
RC
+C2
XC 0，C 可看作 对地短路 短路。忽略电源的
ib:IBQIBQ IB
基本放大电路的组成及各元件的作用
基本放大电路的组成及各元件的作用放大电路是一种用于增加输入信号幅度的电路。
它由多个元件组成，其中包括放大器、电源、输入设备和输出设备。
这些元件共同合作，使得输入信号经过放大电路之后，可以得到更大的幅度输出信号。
下面我们将对放大电路的组成和各元件的作用进行详细的介绍。
1.放大器放大器是放大电路的核心部分，它起到信号放大的作用。
在放大器中，常见的有运放放大器和功放放大器两种类型。
运放放大器是一种用于放大微小信号的集成电路，它具有高输入阻抗和低输出阻抗，可以实现对输入信号的精确放大。
而功放放大器则是用于对功率信号进行放大的电路，常见于音响设备和功率放大器中。
2.电源电源是放大电路的能量来源，它为放大电路提供所需的电压和电流。
在放大电路中，常见的电源包括直流电源和交流电源。
直流电源一般用于供给运放放大器等低频信号放大电路，而交流电源则多用于功放放大器等高频信号放大电路。
3.输入设备输入设备是放大电路接收信号的部分，它可以将外部的信号输入到放大电路中。
在不同的应用中，输入设备可以是不同的传感器或信号源，比如麦克风、传感器、摄像头等。
4.输出设备输出设备是放大电路输出信号的部分，它可以将放大后的信号输出到外部设备中。
在不同的应用中，输出设备可以是不同的载体或显示设备，比如扬声器、显示器、执行器等。
以上是放大电路的基本组成和各元件的作用，下面我们将分别对这几个部分进行详细介绍。
首先是放大器部分。
放大器作为放大电路的核心部分，它可以将输入信号的幅度进行放大，从而得到更大的输出信号。
在放大器中，运放放大器和功放放大器是两种常见的放大器类型。
运放放大器（Operational Amplifier，简称Op-Amp）是一种集成电路，它通常含有多个放大电路、反馈电路和其他辅助电路。
运放放大器具有高输入阻抗、低输出阻抗、大增益和低失真等特点，可以对微小信号进行精确放大。
在实际应用中，运放放大器通常需要外部电源进行供电，并通过外部电路进行连接和控制。
第11讲 三种组态放大电路与组合放大电路
——共基极电路
4.5.1 共集电极放大电路
1.静态分析
由 VCC IBQRb VBEQ IEQ Re IEQ (1 β )IBQ
得
IBQ
VCC VBEQ Rb (1 β)Re
ICQ β IBQ
VCEQ VCC IEQ Re VCC ICQ Re
vi / ii vi
Re
||
rbe 1 β
vi Re
(1
β)
vi rbe
输入电阻小
③ 输出电阻
Ro Rc
与共射极放大电路的输出电阻 相同
例4.5.2 电路如图所示，已知VCC=15V,
Rc=2.1kΩ, Re=2.9kΩ, Rb1=Rb2=60kΩ, β=100, VBEQ=0.7V。各电容对交流信号 可视为短路。求该电路的静态工作点Q、
(1 )RL rbe (1 )RL
1
体现？
一般 (1 )RL' rbe
则电压增益接近于1， 即 Av 1 。 vo与vi同相
射极电压跟随器
4.5.1 共集电极放大电路
2.动态分析 ③输入电阻
Ri
vi ii
vi
vi vi
Rb rbe (1 β)R'L
Rb || [rbe (1 β)R'L ]
属于什么组态。
+
解：由直流通路可以求得：
vs
-
VCC IBQ Rb VBEQ (1 )IBQ RE
IBQ 46A
ICQ I BQ 2.30mA
VECQ VCEQ 12 ICQ ( Rc Re )
6.94V
rbe
200
放大电路的组成及作用
放大电路的组成及作用一、引言放大电路是电子学中最基本的电路之一，其作用是将输入信号放大到足够的程度以便于后续处理。
在现代通信、娱乐和科学技术中，放大电路扮演着至关重要的角色。
本文将详细介绍放大电路的组成及作用。
二、放大电路的组成1. 信号源信号源是指输入到放大器中的信号源，如麦克风、音频播放器等。
这些信号源产生一个小而弱的信号，需要通过放大器进行处理。
2. 放大器放大器是将输入信号增加到足够大小的设备。
它由多个元件（如晶体管和集成电路）构成，并通过这些元件来增加输入信号的幅度。
3. 负载负载是指输出端所连接的设备，例如扬声器或显示屏等。
负载需要接收到足够大小的输出信号才能正常工作。
4. 电源电源提供了所需的能量以驱动整个系统。
它可以是直流或交流形式，并且必须与其他元件正确匹配以确保系统正常运行。
三、放大电路的作用1. 放大弱信号最基本和最显而易见的作用是将输入信号放大到足够的程度，以便于后续处理。
例如，在音频系统中，麦克风捕捉到的声音信号非常微弱，需要通过放大器将其增加到足够大小以便于扬声器播放。
2. 提高信号质量放大电路可以通过降低噪声和失真等技术来提高信号质量。
例如，在无线通信系统中，放大电路可以过滤掉外部干扰并提高接收信号的质量。
3. 增加输出功率放大器还可以增加输出功率以驱动更大的负载。
例如，在音频系统中，扬声器需要更高的输出功率以便于播放更响亮的音乐。
4. 实现信号处理在某些情况下，放大电路还可以实现一些简单的信号处理功能。
例如，在无线通信系统中，放大电路可以对接收到的信号进行解调和解码等处理。
四、不同类型的放大电路1. 低频放大电路低频放大电路主要用于处理低频信号，如音频和直流信号。
它们通常使用晶体管或场效应管作为主要元件，并且具有较高的输入阻抗和较低的输出阻抗。
2. 高频放大电路高频放大电路主要用于处理高频信号，如无线电波和微波信号。
它们通常使用集成电路和管子等元件，并且具有较低的输入阻抗和较高的输出阻抗。
3放大电路的组成及元件的作用
RL U o
先必须使晶体管工作在放大 区，即发射结正偏，集电结 反偏。所以，对NPN型的晶 体管必须使基极电位高于发 射极，必须有电流IB流入基
极 根据晶体管的原理，IC= IB ，只要Rb、 Rc选择合理就 。 可保证集电极电位 I UC=VCC-Rc IC B 高于基极电位，使集电结反偏。 从 直
E4a0221 共射放大电路
E4a02211 共射放大电路的组成及 各元件的作用
1. 共射放大电路的组成
1.1 共射放大电路的组成
共射基本放大电路如图02.02.01所示，它是由一个共 射接法的晶体管加相应的电阻、电容等元件和直流电源组 成的放大电路。
I R
c
C
C
1
I
C
2
B
VT
U
Rb
U
VCC V CC
Rb
IB
Rc IC UCE UBE
Rb
Rc RL Uo
VT
Ui
(a)直流通道
(b)交流通道
即能通过直流的通道。从C、B、E B、E向外看，有等效的交流负载电阻， 直流通道 流电源时，没有压降。设C1、 C2 足够大，对 向外看，有直流负载电阻， Rc 、Rb 。 信号而言，其上的交流压降近似为零。在交 Rc//RL和偏置电阻Rb 。 交流通道 流通道中，可将直流电源和耦合电容短路。
2. 放大电路各元件的作用
Rb C1
IC I B VT
Rc
C2
V CC
U BE
Ui
U CE
RL U o
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
uBE
ube
O
t
UBE
O
uCE
t
uce
O
t
O
t
UCE
O
t
O
t
(4) 放大电路组态的判断
3.1.3 基本放大电路的工作原理 新的电子教案
R b1
C1 +
U i R b2
Rc
+ C2
VT
RL Re +
U o
Ce
偏置电路Rb1、 Rb2、Re ： 使三极管发射结正偏，集 电结反偏，保证三极管具 有放大能力；
负载电阻：包括三极管的 集电极负载电阻Rc，放大 电路的负载电阻RL；
耦合电容C1、 C2：耦合电容 对放大的交流信号可视为短 路， C1、 Ce可保证信号加到 发射结， Ce 称旁路电容。 C2可保证信号加到负载电阻 RL上；
U o
Ce
构成放大电路必须保证三极 管处于放大状态，即发射结正偏 ，集电结反偏；保证输入信号可 以加到三极管的输入回路，同时 经三极管放大的信号，可以输送 到负载上去。
基本放大电路的组成包括： 1。三极管 2。偏置电阻 3。负载电阻 4。耦合电容
5。直流电源
三极管VT：放大信号，起
V CC
的能量控制的作用；
直流电源和耦合电容对交流相当于短路
Rb1
C1 +
Ui Rb2
VCC
Rc
+ C2
VT
Re
RL
+
Uo
Ce
RRbb11
VCC V C C
RRcc
URi b2
VVTT
R b2
RL Re
U o
动画3-5
(2) 共射放大电路各元件的作用
即能通过直流的通道。从C、B、E向外
看，有若直直流流负电载源电内阻阻，为零Rc，、交R流e 、电R流b1流、 过Rb1直。
直流通道 交流通道
流信流电号通BR源而道、c/时言中/ER能向L，，，和通外没其可偏过看有上将置交，压的直电流有降交流阻的等。流电R电效b设压源1路、的C降和通R1交、近耦b道2C流似合。。2 负为电足如载零容够从电。短大C阻在路，、，交。对
2． 输出信号的能量实际上是由直流电源提供的，只是经过 三极管的控制，使之转换成信号能量，提供给负载。
3.1.2 基本放大电路的组成及工作原理 3.1.2.1 共射组态基本放大电路的组成
以共射组态基本放大电路为例加以说明。电路如
下所示。
V CC
R b1
C1 +
U i R b2
Rc
+ C2
VT
RL Re +
3.1 放大电路的基本概念
3.1.1 放大的概念
基本放大电路一般是指由一个三极管或场效应管组成的 放大电路，可以将基本放大电路看成一个双端口网络。
Rs
A
us 信号源 ui 放大电 uo
路
负载
RL
直流电源
1． 放大电路主要利用三极管或场效应管的控制作用放大 微弱信号，输出信号在电压或电流的幅度上得到了放大， 一般来说输出信号的能量得到了加强。
直流电源VCC：向基本放大电路提供工作电流，以及在三极管的控 制之下向负载输送转换成的信号能量。
3.1.2.2 静态和动态
静态—— ui 0 时，放大电路的工作状态， 也称直流工作状态。
动态—— ui 0 时，放大电路的工作状 态，也称交流工作状态。
放大电路建立正确的静态，是保证动态工作 的前提。分析放大电路必须要正确地区分静态和 动态，正确地区分直流通道和交流通道。
3放大电路的组成及元 件的作用
1. 共射放大电路的组成
1.1 共射放大电路的组成
共射基本放大电路如图02.02.01所示，它是由一个共 射接法的晶体管加相应的电阻、电容等元件和直流电源组 成的放大电路。
C1
Ui
Rb V B B
IB
IC V T
UB E
Rc C2
UC E
RL
Uo
VC C
图
02.
02.
01 共 射 基 本 放 大 电
Rb C1
IC IB VT
Rc C2
Ui
UCE
UBE
RL Uo
VCC
1.5 放大原理
输入信号通过耦合电容加在三极管的发射结于是有 下列过程：
三极管放大作用
变化的
i
通过
c
Rc //RL 转
变为变化的输出电压
u C u iiii R u C u β i 1 b e b c ( b ) cL c 2 o
