加密芯片的产品说明

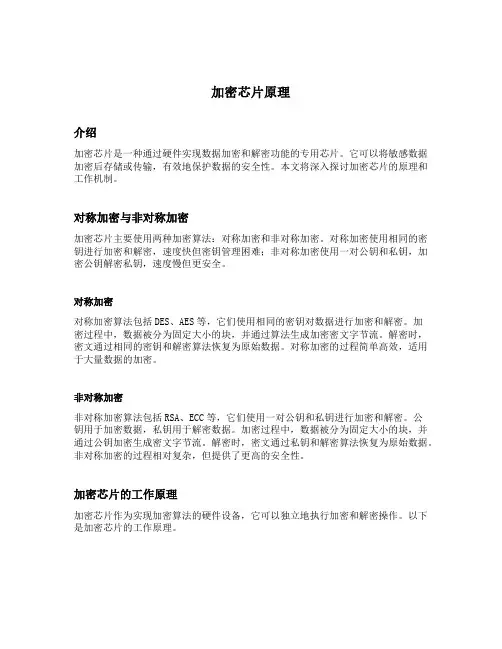

加密芯片原理
加密芯片原理介绍加密芯片是一种通过硬件实现数据加密和解密功能的专用芯片。
它可以将敏感数据加密后存储或传输，有效地保护数据的安全性。
本文将深入探讨加密芯片的原理和工作机制。
对称加密与非对称加密加密芯片主要使用两种加密算法：对称加密和非对称加密。
对称加密使用相同的密钥进行加密和解密，速度快但密钥管理困难；非对称加密使用一对公钥和私钥，加密公钥解密私钥，速度慢但更安全。
对称加密对称加密算法包括DES、AES等，它们使用相同的密钥对数据进行加密和解密。
加密过程中，数据被分为固定大小的块，并通过算法生成加密密文字节流。
解密时，密文通过相同的密钥和解密算法恢复为原始数据。
对称加密的过程简单高效，适用于大量数据的加密。
非对称加密非对称加密算法包括RSA、ECC等，它们使用一对公钥和私钥进行加密和解密。
公钥用于加密数据，私钥用于解密数据。
加密过程中，数据被分为固定大小的块，并通过公钥加密生成密文字节流。
解密时，密文通过私钥和解密算法恢复为原始数据。
非对称加密的过程相对复杂，但提供了更高的安全性。
加密芯片的工作原理加密芯片作为实现加密算法的硬件设备，它可以独立地执行加密和解密操作。
以下是加密芯片的工作原理。
加密芯片需要存储和管理密钥。
对称加密芯片通常使用一次性设置的密钥，而非对称加密芯片使用公钥和私钥对。
密钥的存储和管理需要确保安全性，以防止密钥被泄露。
密码处理单元加密芯片包含密码处理单元，用于执行加密算法的各种操作。
该单元包括算法运算器、随机数生成器、加密引擎等功能模块，用于处理和保护加密过程中的数据和密钥。
安全存储区域加密芯片通常具有安全存储区域，用于存储加密密钥、敏感数据和加密操作的中间结果。
该区域通常受到强大的物理和逻辑保护，以防止数据泄露或非法访问。
安全接口加密芯片通过安全接口与外部设备通信。
接口可以是串行接口（如SPI、I2C）或并行接口（如PCIe、USB）。
为了确保通信的安全性，接口通常采用加密协议和安全认证机制。
LKT4201_RSA芯片
LKT4201 32位高端RSA移动支付加密芯片1.产品图片2.加密芯片说明LKT4201 32位高端RSA移动支付加密芯片说明LKT4201 32位高性能超低功耗RSA加密IC是目前行业内最低功耗的高性能的RSA加密芯片，芯片采用32位CPU(获得全球最高安全等级EAL5+的智能卡芯片),18K RAM ,支持ISO7816及UART通信，通讯速率最高可达1.25Mbps;用户数据存储区容量最低64K字节。
在超高安全等级加密的同时，速度大大超越一般8位或16位RSA加密芯片。
RSA加接密功耗只相当于市面上普通8位16位RSA加密芯片的十分之一。
2.1.产品特点高性能、低功率32位CPU内核64K以上字节用户数据存储区;内嵌真随机数发生器，符合FIPS140-2标准;外部时钟频率范围1~10M Hz;支持UART接口最高支持1.25Mbps通讯速率;通讯速率远远超过普通8位16位智能卡芯片为基础的RSA加密芯片;芯片安全性能，采用通过国际智能卡安全检测标准EAL5+,高于8位16位的智能卡加密芯片。
2.2.安全特性电压检测模块对抗高低电压攻击;频率检测模块对抗高低频率攻击;多种检测传感器：高压和低压传感器，频率传感器、滤波器、脉冲传感器、温度传感器，具有传感器寿命测试功能，一旦芯片检测到非法探测，将启动内部的自毁功能;芯片防篡改设计，唯一序列号;总线加密，具有金属屏蔽防护层，探测到外部攻击后内部数据自毁;硬件RSA、3DES算法协处理器;32位可编程算法协处理器;MMU存储器管理单元，可灵活设置SYS\APP模式及授予相应权限;程序和数据均加密存储;安全认证目标：EAL5+。
2.3.产品功能支持产生存储多条公私钥RSA密钥支持1024-1984位、2048位可定制公钥指数可以设定多种模式公私钥文件安全权限可以自定义支持SHA1、SHA256摘要算法支持DES、3DES算法支持DES 3DES过程密钥支持AES算法支持标准二进制、记录等文件系统2.4.技术参数工作电压范围：1.8v—5.5v;工作温度：-20℃～+85℃;ESD保护：大于4KV;封装形式：SSOP20(可定制封装)。
RJMU401国密安全芯片数据手册说明书
⏹封装功能 大容量增强型，基于ARM 安全智能卡内核的国密安全芯片内嵌SM1、SM2、SM3、SM4国密加密算法RJMU401数据手册⏹内核：高性能32位ARM SC100 CPU — 双总线架构，DMA 加速，快速中断响应— 支持ARM 和Thumb 指令集— 三级流水线— 采用软内核技术，防止外部对其进行扫描 — 采用小端存储格式— 主频为32MHz ，可进行3、4分频，系统默认工作频率8M ⏹存储器— 8KB ROM— 18K RAM— 128～550KB 的FLASH 存储器⏹时钟、复位和电源管理— 1.6V~5.5V 供电— CPU 时钟可由软件配置为内部时钟— 内置32 MHz 高速RC 振荡器，支持3/4分频 — 内置多功能时钟发生电路— 内置32 KHz 低功耗RC 振荡器 ⏹多达6个定时器— 3个16位通用定时器、— 1个ETU 定时器— 1个Wake-up 定时器— 1个32位看门狗定时器⏹多种密码算法— 对称算法：DES 、T-DES 、AES 、SM1、SM4— 非对称算法：RSA 、SM2— 摘要算法：SM3、SHA-256⏹安全特性— 存储保护单元（MPU ）— 频率检测功能— 存储总线检测功能，防FIA 攻击 — 抗EMA/DEMA 攻击 — 硬件CRC16/32电路校验 — 硬件真随机发生器 — 防篡改检测电路 ⏹外围接口— 1路智能卡接口，符合ISO7816标准，支持T=0/T=1协议— 1路SWP 接口，速率高达1.2Mbps — 1路SPI 主从接口— 1路UART 接口— 高达15路GPIO ，支持多种中断方式，多达12路GPIO 可复用 ⏹应用市场— 城市一卡通PBOC 终端、一卡通、银行POS 机、移动无线支付等金融支付— SIM 卡、JA VA 卡、ESIM 卡等领域 — 嵌入式软件安全保护— 手机、通信模块、路由器、对讲机等数据加密 — 监控设备、自动化控制 VSOP8LSSOP20L1.1概述 (3)1.2系统架构 (4)2、性能参数 (6)2.1处理器系统 (6)2.2存储单元 (6)2.3中断控制器 (7)2.4时钟与定时器 (7)2.5安全性及物理防护 (8)2.6对外接口 (10)2.7算法性能 (11)2.8模块功耗性能 (12)2.9其他模块 (14)2.10模拟模块 (14)3、引脚定义 (15)3.1引脚定义图：SSOP_20L (15)3.2引脚定义图：VSOP_8L (16)4、接口电气特性 (17)4.1测试条件 (17)4.1.1 最小和最大数值 (17)4.1.2 典型数值 (17)4.27816接口电气特性 (17)4.2.1绝对最大额定值 (18)4.3SPI接口电气参数 (18)4.3.1绝对最大额定值 (19)5、电源模块设计及工作条件 (21)5.1电源电路模块设计 (21)5.2推荐工作参数 (22)6 、SPI功能描述 (23)6.1概述 (23)6.2时钟信号的相位和极性 (23)7、应用电路图 (25)7.1RJMU401FHO与STM32F103的7816参考电路 (25)7.2RJMU401FHO的SPI参考电路 (25)7.3RJMU401EHV与STM32F103的7816参考电路 (26)8、电气特性 (27)9、芯片封装信息 (28)10、订货信息 (30)附录一：简称及缩略语 (32)1、简介1.1 概述RJMU401安全芯片是一个基于32位RISC处理器的SOC芯片，具备高处理能力、高安全性、低功耗、低成本等特点。
加密芯片,国密算法硬件加密TF卡
加密语音
身份鉴别
数字交易
•数字知识产权交易 •影视点播 •票据鉴别
•绑定支付账号 •全程支付安全支持
11
支
付
6、应用领域（3）
12
7、技术支持
提供安全智能TF卡样品 提供产品演示包
安全智能TF卡（T12）产品介绍（本手册） SKF接口demo演示程序 发证演示
提供产品开发包
提供CSP/P11/SKF应用接口用户开发手册 提供应用接口库及通信库 提供应用接口开发Demo例程
AHB_RAM2 (256B)
WDT
RSTMU
TIMER DLM
SPI
CPU ISC801 (SMPU and NVIC)
CRC
SFR
APB
AHB
TRNG1x5
CKMU
RNG POWMU UCAA TYPEA SDC SM1/SM4/ DES NFC (ECC)
GPIO SWP
BUF_MUX(DMA)
9
6、应用领域（1）
应用场景
手机支付 移动电子政务 版权管理 移动终端数据保护 语音、数据传输保护
10
ห้องสมุดไป่ตู้
6、应用领域（2）
应用领域 说 明
认证登录
加密短信 加密邮件
•输入密码才可以打开安全芯片 •建立安全区域
•使用TF卡标识加密 •不需要传递密钥 •绑定邮箱 •对附件加密 •可做数字签名 •一话一密 •支持3G/WIFI •基于VOIP •物联网安全
算法全面：SM1、
SM2、SM4、3DES 、RSA。 支持多种通信接口 。
支持在线调试。
M5系列安全芯片
Page 1
加密芯片工作原理
加密芯片工作原理加密芯片是一种专门用于实现信息安全功能的芯片，它能够在存储和传输信息时进行加密和解密，以保证数据的机密性、完整性和实时性。
它是一种综合应用的信息处理技术，广泛用于计算机安全系统，如银行支付系统、政府机关传输信息系统、企业内部信息系统等。
一、加密芯片基本结构及原理加密芯片由多种功能子部件组成，包括加密芯片外壳、芯片片内电路及存储单元。
加密芯片外壳由金属或塑料材质制成，主要用于连接外部设备，保护芯片内部结构，并传输外来信息与芯片之间的信号，使芯片能够正常工作。
芯片片内电路包括处理器、控制器、集成电路、存储单元等，主要用于实现加密芯片的数据处理能力，其中最重要的子部件是微处理器，它可以根据外部程序指令，实现对外来数据的加密、解密、签名、校验等功能。
二、加密芯片的加密方法加密芯片的加密方法主要分为私钥加密和公钥加密两种，它们分别使用两种不同的密钥结构，其功能也有所区别。
1.私钥加密：私钥加密是使用相同的密钥，将明文利用密码算法加密成密文的一种方法。
它能够提供较高的安全级别，但它的缺点是，由于在加密和解密时使用的都是同一个密钥，容易被黑客破解，因此，它通常不适用于网络环境下安全传输信息。
2.公钥加密：公钥加密是利用一对不同的密码，分别表示发送者的公钥和接收者的私钥，将明文加密成密文的一种方法。
由于加密和解密使用的都是两个不同的密钥，因此，公钥加密能够提供更高的安全性，在实时认证和安全传输信息等方面有着广泛的应用。
三、加密芯片的应用加密芯片通常用于在存储和传输数据时，实现数据的加密和解密。
常见的应用场景包括以下几种：1.付系统：加密芯片可以用于银行、信用卡、货币支付等支付系统中，以保证数据的安全性。
2.子商务：使用加密芯片可以实现在电子商务交易中的信息加密，避免黑客利用信息窃取等行为，以确保客户的隐私安全。
3.子政务：加密芯片可以用于政府机关的信息传输，如电子税务系统、电子政务系统等，以保证信息安全。
加密芯片产品----李旭

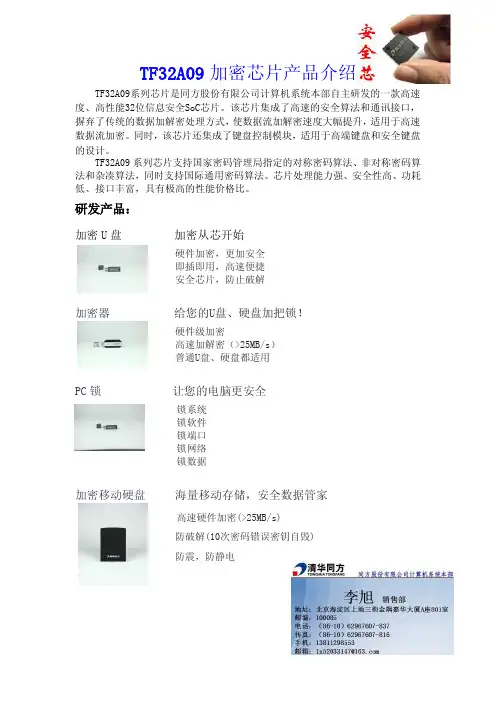

TF32A09加密芯片产品介绍TF32A09系列芯片是同方股份有限公司计算机系统本部自主研发的一款高速度、高性能32位信息安全SoC芯片。
该芯片集成了高速的安全算法和通讯接口，摒弃了传统的数据加解密处理方式，使数据流加解密速度大幅提升，适用于高速数据流加密。
同时，该芯片还集成了键盘控制模块，适用于高端键盘和安全键盘的设计。
TF32A09系列芯片支持国家密码管理局指定的对称密码算法、非对称密码算法和杂凑算法，同时支持国际通用密码算法。
芯片处理能力强、安全性高、功耗低、接口丰富，具有极高的性能价格比。
研发产品：
加密U盘加密从芯开始
硬件加密，更加安全
即插即用，高速便捷
安全芯片，防止破解
加密器给您的U盘、硬盘加把锁！
硬件级加密
高速加解密（>25MB/s）
普通U盘、硬盘都适用
PC锁让您的电脑更安全
锁系统
锁软件
锁端口
锁网络
锁数据
加密移动硬盘海量移动存储，安全数据管家
高速硬件加密(>25MB/s)
防破解(10次密码错误密钥自毁)
防震，防静电。
加密芯片 原理
加密芯片原理
加密芯片是一种专门设计用于保护敏感信息安全的集成电路。
它采用了一系列的加密算法和技术，将数据进行加密处理，使得未经授权的人无法获取或篡改其中的内容。
加密芯片主要包括以下几个关键原理：
1. 对称加密算法：加密芯片使用对称加密算法对数据进行加密和解密。
该算法使用相同的密钥进行加密和解密操作，因此需要确保密钥的安全性。
常见的对称加密算法包括DES、AES 等。
2. 非对称加密算法：为了保证密钥的安全性，加密芯片通常会采用非对称加密算法。
该算法使用一对密钥，其中一个用于加密，另一个用于解密。
公钥用于加密数据，私钥用于解密数据。
常见的非对称加密算法包括RSA、ECC等。
3. 安全认证：加密芯片还会使用安全认证技术，以确保只有合法的用户才能对芯片进行操作。
安全认证通常采用密码学算法，并通过验证用户提供的密钥或数字证书的有效性来判断其身份的合法性。
4. 随机数生成：加密芯片需要大量的随机数用于加密和解密操作，因此随机数生成是其中一个重要的原理。
加密芯片会使用硬件随机数生成器或伪随机数生成算法来生成随机数，以提高安全性。
5. 物理攻击防护：为了防止物理攻击对加密芯片造成损害，加
密芯片通常还会采取物理攻击防护措施。
这些措施包括使用特殊材料制作芯片外壳、添加防烧蚀层、引入电压监测、温度监测等。
综上所述，加密芯片利用对称和非对称加密算法、安全认证、随机数生成和物理攻击防护等原理，确保敏感信息的安全性。
通过使用加密芯片，可以有效保护数据在传输和存储过程中的机密性、完整性和可靠性。
aes芯片
aes芯片AES芯片，全称高级加密标准（Advanced Encryption Standard），是一种对称密钥加密算法。
它是美国国家标准技术研究所（NIST）于2001年发布的一种加密标准，用于替代原有的Data Encryption Standard（DES）算法。
AES芯片是一种专门设计用于加密和解密数据的硬件设备。
它被广泛应用于各种领域，包括电子支付、电子政务、网络通信、智能卡以及数据存储等。
AES芯片的核心是电路设计和密码学算法，它能够快速、高效地对数据进行加密和解密，保证数据的安全性和机密性。
AES芯片采用的是对称密钥加密算法，即加密和解密使用相同的密钥。
它使用固定长度的密钥（128位、192位或256位），以固定大小的数据块（128位）为单位进行加密。
AES 算法采用轮密钥加算法，将数据块进行多轮迭代加密，每一轮都使用不同的子密钥进行混淆和置换操作，最终得到密文。
AES芯片具有以下几个主要特点：1. 安全性强：AES算法经过了广泛的安全分析和验证，被认为是较为安全的加密算法之一。
它具有很高的防抵御密码分析攻击的能力，能够有效保护数据的安全性。
2. 速度快：AES芯片采用硬件设计实现算法，相较于软件实现更加高效。
它能够在很短的时间内对大量数据进行加密和解密操作，满足高速数据处理的需求。
3. 灵活性强：AES芯片支持多种密钥长度的选择，根据不同的应用场景和安全需求可以选择128位、192位或256位的密钥长度。
同时，AES芯片还支持多种工作模式，包括电子密码本模式（ECB）、密码分组链接模式（CBC）等，提供了更多的加密方案。
4. 兼容性好：AES算法已经成为许多标准和协议的基础，得到广泛的应用和支持。
AES芯片与各种硬件和软件平台兼容性良好，可以方便地集成到各种系统中。
AES芯片在现代信息安全的保护中发挥着重要的作用。
它能够保护敏感数据不被未经授权的访问，确保数据的完整性和机密性。
《A12加密芯片介绍》课件
A12加密芯片的背景和意义
A12加密芯片是我们的最新创新产物，它是为了应对不断增长的网络安全威胁 而设计和开发的。
随着移动互联网和物联网的快速发展，个人和机构的敏感信息面临更高的风 险，保护数据安全变得尤为重要。
A12加密芯片的问世填补了信息安全领域的空白，为用户提供了更可靠的数据 防护和加密功能。
A12加密芯片广泛应用于各个领域，包括：
金融行业
提供安全的支付与交易服务，保护用户的财产和 账户信息。
医疗领域
保障患者隐私，确保医疗数据的安全存储与传输。
智能家居
为智能设备提供安全的远程控制和数据交换功能。
政府机构
加强对机密信息和通信的保护，防止数据泄露。
A12加密芯片的优势与竞争对手比较
A12加密芯片相较于竞争对手提供了以下优势：
1 强大的加密能力
采用先进算法，提供可靠的数据加密和解密 功能。
2 灵活的应用支持
适用于各种场景，包括移动设备、云计算和 物联网。
3 低功耗设计
确保芯片在工作过程中能够高效节能，延长 设备电池寿命。
4 高集成度
集成了多种安全功能，减少了外围设备加密芯片的应用场景
A12加密芯片的工作原理
A12加密芯片采用先进的加密算法和安全协议，通过对数据进行加密来保护其 机密性。 该芯片还具备防篡改和防复制的能力，确保数据完整性和真实性。 同时，它支持快速的数据加解密过程，不会对正常的系统性能产生明显影响。
A12加密芯片的主要特性
A12加密芯片具有高度的安全性和性能优势，它提供了以下几个主要特性：
《A12加密芯片介绍》 PPT课件
欢迎各位观众，我将为您介绍A12加密芯片的重要性、工作原理、主要特性、 应用场景、优势以及与竞争对手的比较。
加密SD卡芯片
芯片架构：
RAM (16KB)
NorFlash (548KB)
RAM (16KB)
emmu
TYPEA SWP
DLM
ILM
CPU(SMPU/VIC)
CRC
Tmr
RNG
GPIO
RAM (1KB)
RSA
AHB
SD
SM1/2/4
NFC(ECC)
RAM (0.25KB)
AHB Decoder
内部存储器：
• 32KB SRAM
• 548KB FLASH
芯片外部接口：
• SDC 控制器接口，支持 SD2.0 协议 ； • Nandflash 控制接口，兼容 ONFI1.x 与 2.2 标准； • NFC 手机 SWP 接口； • ISO14443 typeA 射频接口； • 支持主流 Nandflash memory； • 高速并行加密模块接
EMI
RAM(4KB)
关键特性：
• 高性能高安全的 32 位 CPU 内核 • 548KB norflash，寿命 10 年，擦写次数 10 万次 • 32KB 系统 SRAM • SD 控制模块，支持 SD2.0，支持 CMD Class0-10 • Nand Flash 控制模块，兼容主流 NandFlash，可根据客户定制不同容量 • 安全芯片+Nandflash 加解密速率达到 5MB/S • 支持 SM1/SM2/SM3/SM4/RSA/DES/3DES/SHA1/SHA256 等安全算法 • 高速专利设计架构使数据流加密更快； • 低功耗设计 • 防 DPA/SPA 功耗攻击 • 芯片内置 2 个硬件真随机数发生器 • 芯片唯一硬件序列号 • 三芯片方案简化为两芯片，提高性能，生产成品率。 • 独特的安全设计，确保芯片内部代码和数据安全；
加密芯片
加密芯片用户手册（UART/IIC接口）注意：用户在实际使用时只需通过UART口控制加密芯片即可，控制协议及使用参考示例见下面QQ：1900109344（加密芯片交流）目录1. 概述 (2)2. 基本特征 (2)3. 通信协议 (2)3.1. 物理层 (2)3.2. 链路层 (3)3.2.1. 通讯数据包定义 (3)3.2.2. 协议描述 (3)3.3. 数据单元格式 (4)3.3.1. 命令单元格式 (4)3.3.2. 应答单元格式 (4)3.4. 加密操作指令 (5)3.5. 加密密钥导入指令 (5)3.6. 校验/修改Pin指令 (6)3.7. 加密使用示例 (6)3.8. 芯片封装SOP8及管脚说明 (7)1.概述本文档适用于使用加密芯片进行终端产品开发的用户。
终端开发者通过Uart 口发命令的方式操作加密芯片进行数据交换，产品应用开发。
通过阅读本文档，终端开发者可以在无需考虑算法实现细节情况下，迅速完成产品开发。
2.基本特征芯片的基本特征见下表：串口波特率 115200 bps(默认)供电电源 DC 3.3V,5V通讯接口 UART3.通信协议3.1.物理层加密芯片采用系统供电方式，电压5V或者3.3V。
算法芯片串口与系统MCU 串口相连，异步全双工通讯，波特率默认为115200bps。
数据格式为1位起始位、8位数据位和1位停止位，无校验位。
系统MCU向加密芯片发送命令时，在同一个命令内，相连两个发送字符之间的间隔不应大于10个字符时间，否则芯片可能会认为命令超时导致无任何响应。
3.2.链路层3.2.1.通讯数据包定义通信数据包如下图所示：STX(0x02) Len_Hi Len_Low Data LRC ETX(0x03)通讯数据包项目、长度、含义说明对应见下表：通讯数据包项目含义一览表序号 项 目 长度（字节）说明1 数据包头（STX） 1 常量：0x022 数据单元长度（Len） 2 需传输的数据单元Data部分的长度，高字节在前，低字节在后。
FMD 逻辑加密存储卡芯片 FT5552 说明书
FT5552© 2008 Fremont Micro Devices Inc. DS3301FA-page 1Chip Card & Security ICsFT5552256-Byte 逻辑加密存储卡芯片特点低电压、低功耗• FT5552: V CC = 2.5V 到 5.5V •FT5552A:V CC = 1.8V 到 5.5V兼容 FT4442256×8 bit 的EEPROM 数据存储区结构 256×1 bit 的保护存储区结构 字节寻址数据存储区的前32个地址不可逆字节写保护 数据存储区的后224个地址不可逆字节读保护数据存储区仅在输入正确的3字节可编程密码（PSC ）后才可擦写已被读保护的数据存储区只有在输入正确的3字节可编程密码（PSC ）后才可读 PSC 验证重试次数由错误计数器（EC ）限制 单字节擦写编程时间2.5ms 4,000 的ESD 保护 至少10万次的擦写周期至少10年的数据保存期1. 概述FT5552是辉芒微电子自行开发的2Kbit 的接触式IC 卡芯片。
采用特殊的CMOS 工艺制造实现的低功耗、低电压(1.8V to 5.5V)性能使其具有广泛的应用领域。
1.1 管脚描述图1 M3.2触点模式FT5552DS3301FA-page 2 © 2008 Fremont Micro Devices Inc.1.2 触点定义及功能描述触点 符号功能C1 VCC 工作电压 C2 RST 复位 C3 CLK 时钟 C5 GND 接地 C6 N.C. 无效C7I/O输入/输出(开漏)2. 功能描述原理框图FT5552 2.1 电路功能描述擦除/写入操作FT4432内部具有一个256字节的EEPROM主存储区和一个32位的PROM保护存储区。
主存储区按字节擦写。
擦除时，数据字节的8位都置为逻辑“1”，写入时，被操作的字节根据输入数据按位改写成逻辑“0”。
复旦微电子 STF1001 电话加密芯片 产品说明书
STF1001电话加密芯片产品说明书2008. 5本资料是为了让用户根据用途选择合适的上海复旦微电子股份有限公司（以下简称复旦微电子）的产品而提供的参考资料，不转让属于复旦微电子或者第三者所有的知识产权以及其他权利的许可。
在使用本资料所记载的信息最终做出有关信息和产品是否适用的判断前，请您务必将所有信息作为一个整体系统来进行评价。
由于本资料所记载的信息而引起的损害、责任问题或者其他损失，复旦微电子将不承担责任。
复旦微电子的产品不用于化学、救生及生命维持系统。
未经复旦微电子的许可，不得翻印或者复制全部或部分本资料的内容。
今后日常的产品更新会在适当的时候发布，恕不另行通知。
在购买本资料所记载的产品时，请预先向复旦微电子在当地的销售办事处确认最新信息，并请您通过各种方式关注复旦微电子公布的信息，包括复旦微电子的网站（/）。
如果您需要了解有关本资料所记载的信息或产品的详情，请与上海复旦微电子股份有限公司在当地的销售办事处联系。
商标上海复旦微电子股份有限公司的公司名称、徽标以及“复旦”徽标均为上海复旦微电子股份有限公司及其分公司在中国的商标或注册商标。
上海复旦微电子股份有限公司在中国发布，版权所有。
1.产品综述1.1.产品简介STF1001电话加密芯片，是复旦微电子专门为中国电信设计的公共电话专用电话卡芯片。
STF1001采用0.6微米CMOS EEPROM 工艺，容量为104 Bits ，外围接口遵循ISO7816-3同步传输协议标准，可兼容SLE4406。
STF1001内部为88位的串行电可擦除只读存储器，可作为加密计数器。
1.2. 产品特点z 100% 功能兼容SLE4406z 88位电可擦除只读存储器和16位只读存储器– 16位制造商代码区（只读存储器） – 48位发行商代码区（可编程存储器） – 40位用户计数区，包括1位模式标志位（可编程存储器） z 37,448计数单位的计数器– 5 级计数器– 由于模式标志位的存在，最大可用计数单位为33,352z 传输密码保护 z 工作电压：4.5V~5.5V z 工作电流小于3mA z 存储器编程时间5msz 静电保护电压最小2,000V ；典型4,000V z 擦写寿命：10万次/位 z 数据保存寿命：30年 z触点位置和复位应答（同步传输）符合ISO/IEC 7816标准1.3. 引脚排列C1C7C6C5C3C2VCC RST CLKGND NC I/O1.4. 引脚功能触点符号功能C1 VCC电源 C2 RST 控制输入（复位信号） C3 CLK 时钟输入 C5 GND 接地 C6 N.C.空端 C7 I/O双向数据端（开路）1.5. 结构框图2. 存储器结构存储器由104×1位组成，由模式标志位（第64位）的状态区分两种不同工作模式。
DS5002 加密芯片介绍
9/8/2005 PRODUCT RELIABILITY REPORTFORDS5002, Rev C9Dallas Semiconductor4401 South Beltwood ParkwayDallas, TX 75244-3292Prepared by:Don LippsStaff Reliability EngineerDallas Semiconductor4401 South Beltwood Pkwy.Dallas, TX 75244-3292Email : don.lipps@ph: 972-371-3739fax: 972-371-6016Conclusion:The following qualification successfully meets the quality and reliability standards required of all Dallas Semiconductor products:DS5002, Rev C9In addition, Dallas Semiconductor's continuous reliability monitor program ensures that all outgoing product will continue to meet Maxim's quality and reliability standards. The current status of the reliability monitor program can be viewed at /TechSupport /dsreliability.html. Device Description:A description of this device can be found in the product data sheet. You can find the product data sheet at /l_datasheet3.cfm.Reliability Derating:The Arrhenius model will be used to determine the acceleration factor for failure mechanisms that are temperature accelerated.AfT = exp((Ea/k)*(1/Tu - 1/Ts)) = tu/tsAfT = Acceleration factor due to Temperaturetu = Time at use temperature (e.g. 55°C)ts = Time at stress temperature (e.g. 125°C)k = Boltzmann’s Constant (8.617 x 10-5 eV/°K)Tu = Temperature at Use (°K)Ts = Temperature at Stress (°K)Ea = Activation Energy (e.g. 0.7 ev)The activation energy of the failure mechanism is derived from either internal studies or industry accepted standards, or activation energy of 0.7ev will be used whenever actual failure mechanisms or their activation energies are unknown. All deratings will be done from the stress ambient temperature to the use ambient temperature.An exponential model will be used to determine the acceleration factor for failure mechanisms, which are voltage accelerated.AfV = exp(B*(Vs - Vu))AfV = Acceleration factor due to VoltageVs = Stress Voltage (e.g. 7.0 volts)Vu = Maximum Operating Voltage (e.g. 5.5 volts)B = Constant related to failure mechanism type (e.g. 1.0, 2.4, 2.7, etc.)The Constant, B, related to the failure mechanism is derived from either internal studies or industry accepted standards, or a B of 1.0 will be used whenever actual failure mechanisms or their B are unknown. All deratings will be done from the stress voltage to the maximum operating voltage. Failure rate data from the operating life test is reported using a Chi-Squared statistical model at the 60% or 90% confidence level (Cf).The failure rate, Fr, is related to the acceleration during life test by:Fr = X/(ts * AfV * AfT * N * 2)X = Chi-Sq statistical upper limitN = Life test sample sizeThe calculated failure rate for this device/process is:The parameters used to calculate this failure rate are as follows:Cf:60%Ea:0.7B:0Tu:25Vu: 5.5°CVoltsThe reliability data follows. A the start of this data is the device information. The next section is the detailed reliability data for each stress. The reliability data section includes the latest data available and may contain some generic data. "*" after DATE CODE denotes specific product data. Failure Rates are reported in FITs (Failures in Time) or MTTF (Mean Time To Failure). The FIT rate is related to MTTF by: MTTF = 1/FrNOTE: MTTF is frequently used interchangeably with MTBF.FITS:10.6MTTF (YRS):10785FAILURE RATE:Device Information:Process:E6RB-1P2M,SILP1,LLVt,N+ESD,NDROM,BC ALOCOS:GOI Number of Transistors:85956Passivation:Passivation w/Nov TEOS Oxide-Nitride Die Size:171 x 154Interconnect:Aluminum / 1% Silicon / 0.5% Copper Gate Oxide Thickness:150 ÅELECTRICAL CHARACTERIZATIONDESCRIPTION READPOINT CONDITION QTY FAILS DATE CODE FA#1EOS/ESD S5.1 HBM 500 VOLTS 30ESD SENSITIVITY PUL'S 0530*1EOS/ESD S5.1 HBM 1000 VOLTS 30ESD SENSITIVITY PUL'S 0530*1EOS/ESD S5.1 HBM 2000 VOLTS 30ESD SENSITIVITY PUL'S 0530*1EOS/ESD S5.1 HBM 4000 VOLTS 30ESD SENSITIVITY PUL'S 0530*1EOS/ESD S5.1 HBM 8000 VOLTS 33ESD SENSITIVITY PUL'S 0530No FA *2JESD78, I-TEST 125C 60LATCH-UP DYS 0530*2JESD78, Vsupply TEST 125C60LATCH-UPDYS 0530*3Total:OPERATING LIFEDESCRIPTION READPOINT CONDITION QTY FAILS DATE CODE FA#1000125C, 5.0 VOLTS 770HIGH TEMP OP LIFE HRS 0434192125C, 5.5 VOLTS770HIGH TEMP OP LIFEHRS 0530*Total:FITS:10.6MTTF (YRS):10785FAILURE RATE:。
同方高速加密芯片资料精
未授权
对文件加密保存。 对存储介质无要求。 可用于对外传输电子资料。 保证明文数据不会暴露于传输过程中。 保证只有指定人员才能阅读文件内容。
31
全盘版本： 对后端挂载的普通硬盘、U盘，实现全盘加密数据。 文件版本： 对经过转接器的文件进行加密存储。
32
实现多种算法 支持获取随机数 支持获取和设置硬件id 上位机演示支持 windows &linux
3.接口丰富：除键盘控制器接口和2 路USB—OTG接口外，还支持2 个SPI
高速主/从接口、32 个I/O 接口（含8 个中断I/O接口）、带有ECC 校验 的Nand Flash 接口、I2C接口和UART接口，最大限度地满足客户的板级 通信需求。
19
4.算法全面：集成SM1、SM2 、SM3 、SM4 、DES和RSA等多种信息安
33
锁系统 锁数据 锁网络 锁端口 锁软件
35
连接PC内部
TF36
特性： 特定网域文件可读 管理员授权制度 单芯片完成外传文件的加密， 保证安全。 密钥不出芯片，安全度高
同方高速加密芯片
1
芯片介绍 芯片优势 安全性设计 芯片应用场景以及领域 成功案例
2
芯片介绍
3
产品介绍
20K RAM
64K ROM
32bit CPU MPU
512K FLASH
USB
MLBus
USB
OTG
OTG
SM1
DES
Cryption Control
SM4 TRNG
BUS Interface
加密键盘
LQFP80（量产）
加密视频、加密模块
LQFP64（量产）
数据加密芯片
数据加密芯片数据加密芯片是一种用于保护数据安全的重要设备。
它采用专门的硬件和算法，将需要加密的数据进行处理，使得只有拥有正确的密钥才能解密和访问这些数据。
数据加密芯片的出现可以有效地防止数据被未经授权的人员获取和篡改，提升数据的安全性。
数据加密芯片通常由加密模块和密钥管理模块组成。
加密模块是核心部分，负责数据的加密和解密。
它采用了各种复杂的算法，如对称加密算法（如AES、DES）、非对称加密算法（如RSA）、哈希算法（如SHA）等。
这些算法都是经过深入研究和广泛应用的，具有很高的安全性和可靠性。
密钥管理模块负责密钥的生成、存储和分发。
密钥是决定数据加密和解密的关键因素，必须妥善管理。
数据加密芯片通常会生成一个唯一的硬件密钥，并将其存储在安全的地方，以防止被窃取。
同时，密钥管理模块还可以将密钥分发给需要进行加密和解密操作的设备，确保密钥的安全性和可用性。
数据加密芯片具有很多优点。
首先，它可以有效地保护数据的机密性和完整性。
通过加密，即使数据被非法获取，也无法理解其内容，从而防止敏感信息的泄漏。
同时，数据加密芯片还可以检测到数据是否被篡改，一旦检测到篡改行为，就会立即发出警报。
其次，数据加密芯片具有很高的执行效率。
由于采用了专门的硬件实现，数据加密和解密的过程可以非常快速，不会对系统性能产生明显影响。
最后，数据加密芯片还具有良好的兼容性和可扩展性。
它可以与各种设备和系统进行集成，实现对多种数据格式的加密和解密，满足各种应用需求。
然而，数据加密芯片也存在一些挑战和问题。
首先，数据加密芯片的成本较高。
由于需要专门的硬件和算法支持，以及复杂的密钥管理系统，数据加密芯片的制造和维护成本都比较高昂。
其次，数据加密芯片需要进行密钥的管理和更新。
由于密钥是保证安全性的重要因素，必须进行定期更换和更新，增加了系统的管理和维护成本。
最后，数据加密芯片对硬件环境的要求较高。
由于密钥管理和加密算法需要较大的计算资源，因此对于资源有限的设备，可能需要额外的硬件支持。
LKT4200 32位高端防盗版加密芯片
LKT4200 32位高端防盗版加密芯片LKT4200 32位高端加密IC是目前行业最高端性能的防盗版加密芯片，芯片采用32位CPU(获得全球最高安全等级EAL5+的智能卡芯片),10K RAM ,支持ISO7816及UART通信，通讯速率最高可达近1Mbps;用户程序存储区容量最高可达420K字节。
在超高安全等级加密的同时，速度大大超越一般8位或16位加密芯片。
产品特点：∙高性能、低功率32位CPU内核，指令支持标准C;∙64-420K以上字节FLASH，可以灵活作为程序存储区和数据存储器;∙内嵌真随机数发生器，符合FIPS140-2标准;∙外部时钟频率范围1~10M Hz;∙支持UART接口最高支持1Mbps以上通讯速率;∙通讯速率远远超过普通8位智能卡芯片为基础的加密芯片;∙支持客户自定义算法下载;∙芯片安全性能，采用通过国际智能卡安全检测标准EAL5+,高于8位的智能卡加密芯片。
安全特性：∙电压检测模块对抗高低电压攻击;∙频率检测模块对抗高低频率攻击;∙多种检测传感器：高压和低压传感器，频率传感器、滤波器、脉冲传感器、温度传感器，具有传感器寿命测试功能，一旦芯片检测到非法探测，将启动内部的自毁功能;∙芯片防篡改设计，唯一序列号;∙总线加密，具有金属屏蔽防护层，探测到外部攻击后内部数据自毁;∙硬件3DES算法协处理器;∙MMU存储器管理单元，可灵活设置SYS\APP模式及授予相应权限;∙程序和数据均加密存储;∙安全认证目标：EAL5+。
技术参数：∙工作电压范围：1.8v—5.5v;∙工作温度：-40℃～+85℃;∙ESD保护：大于4KV;∙封装形式：SOP8 DIP8(可定制封装)。
应用领域：∙需要超高安全性，以及防盗性能的各类设备，单片机系统。
技术支持：∙提供样片及硬件原理图，开发手册;∙提供Demo测试板和开发例程，支持客户下载用户程序和重要数据; ∙提供加密流程的设计思路。
封装形式：SOP8贴片，DIP8双列直插(可定制)SOP8封装尺寸DIP8封装尺寸。
安全加密芯片
安全加密芯片随着信息技术的不断发展，人们对于信息安全的需求也越来越高。
为了保护敏感信息的安全，安全加密芯片应运而生。
安全加密芯片是一种集成了加密算法和密钥管理功能的硬件设备，能够提供安全的数据传输和存储，保障信息的机密性和完整性。
安全加密芯片有以下几个特点。
首先，安全加密芯片具有高强度的加密算法。
它内置了各种复杂的加密算法，如DES、AES、RSA等，能够对数据进行高强度的加密，保证数据在传输和存储过程中不被恶意攻击者获取和篡改。
其次，安全加密芯片具有密钥管理功能。
密钥是加密算法的核心，安全加密芯片可以自动生成和存储密钥，实现对密钥的安全管理。
只有授权的人员才能够访问芯片中的密钥，确保密钥不会被泄露，从而保障数据的安全。
再次，安全加密芯片具有防护功能。
它可以通过硬件隔离等方式，将关键的加密算法和密钥保护在芯片内部，防止外部的恶意攻击者获取到关键信息。
同时，安全加密芯片还可以对外部输入进行验证，确保输入的数据符合规定的格式和长度，防止攻击者通过输入非法数据来破解系统。
最后，安全加密芯片具有多种应用场景。
它可以应用在智能卡、USB加密锁、手机SIM卡等设备中，对敏感数据进行保护。
同时，安全加密芯片还可以应用在网络通信中，对数据进行加密和认证，保障网络传输的安全性。
然而，安全加密芯片也存在一些挑战和问题。
首先，算法的选择和设计是关键。
安全加密芯片需要选择和设计高强度的加密算法，以抵御各种攻击。
其次，物理安全的保障也是一个重要的问题。
安全加密芯片需要避免物理攻击，如撞击、散射等，确保芯片内部的关键信息不被泄露。
最后，标准和认证体系的建立也是一个重要的环节。
安全加密芯片需要符合相关的安全标准和认证要求，才能够得到广泛的应用。
总之，安全加密芯片是信息安全的重要组成部分，它能够提供安全的数据传输和存储，保护敏感信息的安全性。
在信息时代，我们迫切需要加强对于信息安全的保护，安全加密芯片无疑将发挥越来越重要的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如下为加密芯片加密流程以及相关的加密参数码，请确认。
ALPU具体指的是什么？（Algorithm License Permit Unit）
近来有很多关于IT技术被恶意复制的威胁。
NEOWINE的ALPU系列加密芯片就是为了保护研发成果，防止研发的产品在市场上被简单恶意复制。
ALPU如何防止复制？
1.先进的生产工艺：* 芯片是按照ASIC工艺设计，芯片的内部有25层的逻辑线路构成，在SOT23-6L 封装下，分析内部线路，进行硬件破解几乎不可能！
一般情况下，即使PCB板和硬件电路被破解，ASIC工艺制造的芯片几乎是不可能被破解的。
* 芯片丝印只打印生产周记，不标注任何产品名称信息。
2.独特的客户管理机制：* 我们针对每个客户的应用领域和产品，提供不同的ID和加密算法。
* 对客户信息备案管理，绝对保密客户信息，保证客户的利益。
* 客户确认使用ALPU后，将签署保密协议，独家采购协议。
合同中有客户信息保护条款，以及独家使用权和采购权条款。
3.独特的加密算法：ALPU系列加密芯片在标准AES-128加密引擎技术上，独立开发并获得了独有专利技术的加密逻辑算法。
并获得多项韩国国家专利局认证（参考附件1-4）
4.简单的使用方式: 在客户端的编译环境，交叉编译后生成的加密库，已经嵌入客户的程序内部，客户可自主选择在何种环节上进行加密认证，例如：开机时，选择调用功能时，或时间段。
5.独特的运算方式：ALPU通过调用随机数，通过I2C进行加密数据的通信，加密的数据在CPU(MCU)和ALPU相互之间传送，并进行认证对比。
在相同的环境下，即使偶尔发送了相同的随机数，返回的数据也是不同的，这是基于我司独有的专利加密技术，ALPU内部的算法根据自己的逻辑运算，可以使返回的数据没有任何规律可循。
相互之间传送和接收的加密数据，如果不符合ALPU的加密逻辑，ALPU认证无法通过，系统便无法正常运行。
因此没有ALPU，系统将无法正常运行。
6.安全的防抄板机制：根据客户的需求，我们会为大客户提供更为安全有效的加密体系，加密库的核心是AES128加密引擎和192层可编程参数，可根据系统的安全需求，设置高、中、低三种安全级别的加密库形式，
通过对加密芯片内部寄存器的开关机制，每个级别的加密库又分为若干子级别的加密库形式，加密库提升一级，之前的加密库便不可使用，系统将无法识别旧加密库。
因此ALPU的加密库就像洋葱一样一层一层的包裹着，可在客户的要求下进行加密库升级更新。
7.ALPU的附加作用： * 管控生产量：在OEM工厂或者第三国生产时，可以控制工厂的非法超额生产。
* 收取开发费用：同设计方案一起捆绑卖给客户，收取相应的开发费用。
与竞争对手的比较分析：
ALPU系列加密芯片.由ASIC技术设计，我们向客户提供订制的公司ID和加密算法库。
与竞争对手不同的是，NEOWINE采用ASIC的方法，这种截然不同的芯片设计生产工艺，从根本上杜绝了翻版的可能性。
在同一晶圆上，我们为不同公司采用不同算法逻辑制造IC。
这种定制类型的加密IC一旦投放市场，抄板公司和竞争对手就很难对其产品进行仿冒和篡改。
ALPU: 从晶圆开始采用ASIC技术单独设计,采用小型封装工艺(SOT23-3L/5L/6L)，向每个客户提供单独型号的加密芯片，配合加密库一起使用（请参考*ALPU如何防复制）
其他加密芯片: 封装大、容易破解、替代型号众多
* 主要是EEPROM、智能卡加密、51单片机为主,在晶圆上没有进行特殊的工艺处理，生产出同一型号的加密芯片，在不同的程序和产品上应用，由客户烧录加密程序。
* 封装较大,主要以SOP-8L为主，因此容易从硬件和软件上进行破解，抄板商可以轻易买到相同的加密芯片替代。
* 只要被破解一次，前期的研发投入就白白浪费，不得采取相应的对策,更换其它的加密芯片。
* 客户的立场上，产品被破解以后，已经购买的加密芯片就起不到保护软件的作用。
产品应用主要以消费类电子为主例如：机顶盒，平板电脑，DVR,GPS,DVD,学习机，游戏机，打印机，墨盒。
以及行业应用：医疗社别，工控设备...
以上是我司产品的综合概述，以及和竞争对手的对比，请您作为参考使用。
