跳动检测仪操作指导书
心率监护仪的操作流程
心率监护仪的操作流程概述心率监护仪是一种常用的医疗设备，用于监测患者的心率变化。
本文档将详细介绍心率监护仪的操作流程，以帮助用户正确使用该设备。
准备工作1. 确保心率监护仪处于正常工作状态，插上电源并确保电源正常。
2. 检查心率监护仪的电极片，确保电极片完整且清洁，如有损坏或脏污应及时更换。
使用步骤1. 患者准备：患者应脱掉上身衣物，将电极片贴在胸部适当位置，按照医生的指示进行准备。
2. 打开心率监护仪：按下心率监护仪的电源按钮，待设备启动后进入监测界面。
3. 设置参数：通过监测界面上的菜单按钮进入设置页面，根据患者情况设置相应参数，如心率报警阈值、显示方式等。
4. 开始监测：在监测界面上点击“开始”按钮，心率监护仪开始采集心电信号并计算心率。
5. 监测过程中的操作：- 监视屏幕：监测界面上显示患者的心率数据，包括实时心率、心电图波形等，定期检查监测结果。
- 报警处理：若心率超过设定阈值或出现异常情况，心率监护仪将发出报警声音，及时处理报警并采取相应措施。
- 特殊操作：根据患者情况进行特殊操作，如记录患者症状、改变监测位置等。
6. 结束监测：在监测结束后，点击监测界面上的“停止”按钮，心率监护仪停止采集心电信号并计算心率。
7. 关机：在设备不再使用时，长按电源按钮关机，将心率监护仪断电。
注意事项1. 使用心率监护仪前应阅读设备的操作手册，了解详细的使用要求和注意事项。
2. 在使用心率监护仪时，应严格按照医生的指示操作，确保操作正确。
3. 若心率监护仪电极片松动或脏污，应及时更换，以保证监测结果准确。
4. 在心率监测过程中，应随时关注患者的症状变化和监测结果，及时采取相应的处理措施。
5. 心率监护仪应定期进行校准和维护，确保设备的正常工作和准确性。
以上是心率监护仪的操作流程，正确操作心率监护仪可以帮助医护人员及时监测患者的心率变化，提供有效的诊疗依据，提高患者的治疗效果。
在使用心率监护仪时应注意确保设备的正常工作，遵循操作步骤，时刻关注患者情况并及时处理异常情况。
心跳仪使用操作流程
心跳仪使用操作流程本文档旨在提供使用心跳仪的操作流程，以帮助用户正确操作心跳仪进行监测。
准备工作1. 确保心跳仪已经连接到电源并正常启动。
2. 将心跳仪放置在距离心脏区域最近的合适位置。
操作步骤1. 打开心跳仪的主电源开关，确保心跳仪已经启动正常。
2. 如有必要，先校准心跳仪，按照设备说明书进行校准操作。
3. 选择心跳仪上的监测模式，如连续监测模式或触发监测模式，根据需要进行设置。
4. 确保心跳仪的传感器与身体接触良好，杂乱的运动或断开连接可能影响监测结果。
5. 确认心跳仪的监测参数，如采样频率、时间间隔等是否符合要求，根据需要进行调整。
6. 按下心跳仪上的开始监测按钮，开始记录心跳数据。
7. 在监测期间，保持身体放松，避免任何剧烈运动，以确保监测结果准确可靠。
8. 监测完成后，按下心跳仪上的停止监测按钮，停止记录心跳数据。
9. 将心跳仪从身体上取下，并将其关闭。
数据处理1. 将心跳仪连接到计算机或移动设备，以便将记录的心跳数据进行进一步分析和处理。
2. 使用适当的软件或应用程序打开心跳数据文件。
3. 对心跳数据进行分析，如计算平均心率、心律不齐等指标。
4. 根据需要生成心跳数据报告，并保存或打印。
注意事项- 在操作心跳仪时，请仔细阅读设备说明书，并按照说明进行操作。
- 如有任何操作问题或异常情况出现，请及时与相关技术人员或厂家联系寻求帮助。
- 在使用心跳仪进行监测时，要保持心情舒畅，避免紧张或焦虑影响监测结果的准确性。
以上就是心跳仪使用的操作流程，希望本文档能够对用户正确操作心跳仪提供帮助。
如有任何疑问或需要进一步的信息，请随时与我们联系。
齿轮跳动检查仪操作使用标准
三．维护保养：
3-1严禁碰撞划伤。
3-2仪器顶尖及仪座导轨等部位使用后用汽油洗净，然后上防锈油。
四、相关表单：
4-1仪器、检测设备保养卡(附表一)
销靠紧，并锁紧胶木螺钉。
2-1-2-2将工件芯轴搁在V形架上，使千分表测头与芯轴表面接触，并移动仪器台
面和调整V形架上的V形槽，高低，使千分表示值变化在0.01mm内并固
定V形块。此时芯轴轴线即与台面相平行。
2-1-2-3按工件芯轴长度固定左右顶针架。
2-2根据工件的要求，安装相应的测头及附件和调整测量支架位置：
标准书名称
齿轮跳动检查仪操作使用标准
编号
页次
1/2
一．适用范围：
1-1本仪器供检查6级或低于6级精度圆柱。圆锥外啮、合齿轮及蜗杆、蜗轮等，径向跳动及
端面跳动也可以对圆柱圆锥经向和端面的跳动进行测定。
1-2被测齿轮模数0.3~2mm。
1-3被测齿轮最大的直经150mm。
1-4两项针间最大距离150mm。
二．仪器的使用：
2-1工件的安装：
2-1-1工件芯轴有中心孔时：
2-1-1-1按工件芯轴长度及操作方便性，预先将左顶针架固定在台面上的适当部位
上，并使顶针固定。
2-1-1-2按工件芯轴的长度调整右顶尖架的位置，使其在使用弹簧顶针顶件芯轴无中心孔时：
2-1-2-1取下顶针架上的顶针，换上固定和可调V形架，使V形架上的触头与定位
锥测量头。
2-3根据被测工件直经，转动升降螺帽，使测量座上下移动，从而使千分表球形测头（或圆锥
测量头）与工件被测面（测齿轮时，是两齿侧面间）接触，使千分表获得一定的压缩量，
同时使指示块的右侧面与立柱上的刻线对齐，再固紧胶木螺钉。
心率监护仪操作规程
心率监护仪操作规程本文档旨在说明心率监护仪的操作步骤和注意事项，以确保正确和安全地使用设备。
1. 操作步骤1. 将心率监护仪放置在合适的位置，确保电源线连接到电源插座。
2. 打开心率监护仪的电源开关，等待设备启动。
3. 检查心率监护仪的电极是否正确放置在患者身上。
确保电极与患者皮肤充分接触。
4. 在心率监护仪的控制面板上选择合适的心率监测模式（例如连续监测、事件记录等）。
5. 根据需要设置其他参数，如报警限值、显示模式等。
6. 确认设备显示屏上的心率数据和波形图，确保设备正常工作。
7. 在心率监护仪上设置适当的报警参数来提醒操作人员注意异常情况。
8. 在监测过程中，定期检查心率监护仪的状态，确保设备正常运行，并记下任何异常或故障情况。
9. 在监测结束后，将心率监护仪关闭并将其移除。
2. 注意事项- 操作人员应熟悉心率监护仪的使用方法和功能，遵守使用说明书中的要求。
- 在操作设备之前，应检查设备的外观和电源线是否有损坏。
如有损坏应及时维修或更换。
- 在放置电极时，应确保患者的皮肤清洁，以免影响监测质量。
- 定期检查心率监护仪的电极和连接线是否损坏或老化，必要时进行更换。
- 及时清洁心率监护仪的屏幕和外壳，保持设备的清洁和卫生。
- 在使用心率监护仪的过程中，操作人员应密切观察设备显示的心率数据，并及时处理任何异常情况。
- 心率监护仪应存放在干燥、通风且温度适宜的环境中，避免长时间暴露在高温或湿度过大的环境中。
- 操作人员应及时记录心率监护仪的使用情况和维护记录，以便于后续查阅和维护。
以上是心率监护仪的操作规程和注意事项。
请在使用设备时仔细遵守，并根据实际情况进行操作和维护。
如有任何问题或疑问，请及时咨询相关专业人员。
跳动测量仪操作规程2016-5
跳动测量仪操作规程
跳动测量仪的调整：
●松开顶针座锁紧手柄，根据要求检测的工件型号，将顶针距调整至适中位置后，紧
固顶针座锁紧手柄；
●按下活支顶针手柄，将工件一端中心孔放入固定顶针，将另一端中心孔对准活支顶
针，慢慢松开活支顶针手柄，直至中心孔完全被活支顶针顶住，确定工件已被固定顶针、活支顶针顶住无间隙；
●将百分表架固定在表座支架上，松开表座支架锁紧手柄，将表头调整至工件被测位
置附近后，紧固表座支架锁紧手柄，按下活支顶针手柄取下工件。
跳动测量仪的操作：
●将被测件用固定顶针、活支顶针顶住；
●百分表头垂直与工件接触工件后，压入0.3mm至0.5mm；
●慢慢转动工件（至少一整圈），百分表显示的最大值与最小值之差就是该工件的跳
动值；
●抬起百分表头，松开表座支架锁紧手柄，将表头调整至工件另一被测位置后，紧固
表座支架锁紧手柄；
●重复以上步骤，直至测量完该工件的所有需测位置，按下活支顶针手柄取下工件。
跳动测量仪维护保养：
●使用者应注意仪器的日常维护保养，妥善放置细致操作；
●使用者应经常擦洗仪器，使其洁净无污；
●在松开和锁紧仪器上的螺母、螺钉把手时，必须做到适宜松开或锁紧，防止用力过
大、过猛而损坏零件；
●在长期不使用时，充分清洗干燥后，涂上防锈剂，放至干燥的地方，盖好防
尘用品，在短时间内不用时，工作面、滑动面涂上防锈油脂。
开关弹跳测试仪说明书

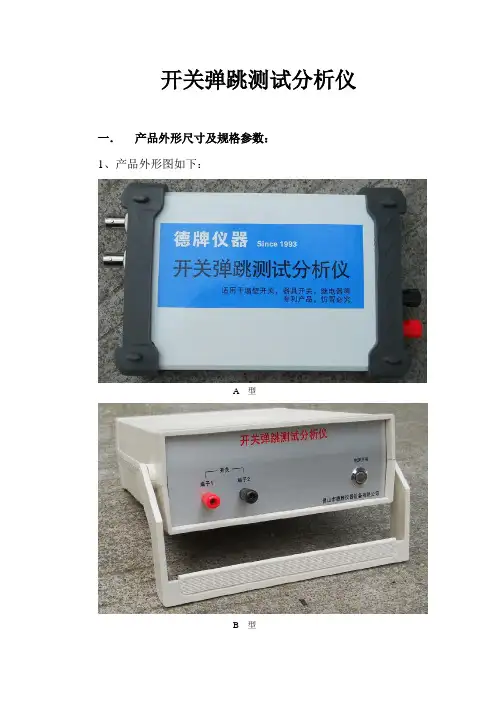

开关弹跳测试分析仪一．产品外形尺寸及规格参数：1、产品外形图如下：A 型B 型2、外形尺寸如下：A型：长X宽X高：160mmX100mmX30mmB型：长X宽X高：230mmX280mmX130mm3、产品原理图如下：4、规格参数如下：1).弹跳测试电压：5V。
2).大实时采样：100MS/s。
3).单次带宽：40MHZ.4).触发方式：自动，连续，单次可选。
5).垂直分辨率：8Bit.6).垂直精度:±3%.7).电压量程：探头X1档：-16V~+16V. X10档：-160V~+160V.8).垂直位置可调：10mV/div~10V/div(1M ohm).9).时基量程：1ns~20s.5、附件清单如下：1.优盘1只（内装驱动程序，应用软件和产品说明书）2.探头2个二．产品说明：本产品适用于电气开关、器具开关、继电器等开关类产品的机械弹跳特性的测试和分析。
众所周知，所有机械开关因为其物理特性在闭合瞬间都会反复回弹多次后才会稳定闭合。
由于开关每次回弹距离很小，达不到灭弧距离，因此在整个回弹过程中开关都处于持续拉弧状态，这种状况会导致开关触点严重烧蚀，甚至导致开关熔焊失效。
因此，准确测试出开关闭合瞬间的弹跳状况，通过分析对比不同结构的开关弹跳特性，可以协助结构工程师选择最佳的开关结构和最合适的零部件参数，改善开关弹跳特性，减少开关弹跳拉弧而导致的开关损伤甚至失效。
即可以很好地帮助助结构工程师进行开关的优化设计。
本产品利用虚拟示波器的预触发功能和存储功能捕捉开关弹跳波形，通过分析波形从而得出开关的弹跳时间和弹跳次数等数据。
本产品集成了开关的弹跳测试电路和虚拟示波电路，即插即用，使用简单方便。
A型产品也可以做为独立示波器使用。
三．使用说明：1.在电脑中安装弹跳测试分析仪软件并运行简化版数字存储示波器界面（缺省选项），如图示:2.将测试分析仪的CH1和CH2探头并联接到图中两个脚上，注意正负极，如图示：3.将被测开关接到测试分析仪的两个圆形（一红一黑）接线柱上面（不分正负）。
跳动检测仪操作指导书
综合跳动检测仪
H 夹具
G 皮带轮
径/轴向跳动检测作业指导书
型号：
无
适用范围：
车 2、完工检验
F 活动顶针
径向/轴向跳动示意图范例说明：
C 径向调节杆
E 测针
D 轴向调节杆
C 径向调节杆 B 轴向指示表
φ30 B A
0.25 A B
A 径向指示表
注：抽检发现不合格时，立即追踪已加工 的零件，数量至少 10 件做确认。
零件号 检测尺寸 检测目的 测量工具 检测阶段 检测频次 记录方式
依《检验及作业指导书》 检测皮带轮加工后跳动 跳动检具 旋压、机加、完工检验 根据检测管理 检验记录表
单元线操作工
工艺制定： 批准/日期：
编制/日期：
文件版本：
V1.0
审核/日期： 监督部门
质保部：
步骤 1 2 3 4 5 6
检具使用者
用合适的夹具 H 夹紧皮带轮 G 将夹好的轮子在活动顶针 F 上对准夹具的凹槽顶住 双手握住径向调节杆 C 均匀用力将测针 E 慢慢推进要测量的槽内 轴向调节杆 D 会自己找中进入槽内 握住夹具慢慢转动（至少一整圈） 读出两块表 A/B 的最大摆动读数并记录，这就是跳动测量值
齿轮跳动仪说明书
齿轮跳动仪说明书篇一：齿轮跳动仪的使用方法齿轮跳动仪的使用方法齿轮跳动仪用途：本仪器可对具有中心孔的带轴的外齿和圆柱齿轮、圆锥齿轮、蜗轮和蜗杆的齿圈径向跳动和端面跳动进行测定（被测齿轮如不带轴，用户可自制具有中心空的心轴）。
本仪器也对具有中心孔的圆柱和圆锥的径向跳动也端面挑定进行测定。
被测工件的安装：1被测工件的心轴长短、操作的方便性，预先将左顶尖架4固定在台面15适当的位置上，并使顶针固定。
2.按工件心轴尺寸调整右顶针架12位置，是其在使用弹簧顶针顶住心轴中心孔时，松紧适当，无轴向窜动。
在进行上述工作时，应注意使顶针伸出顶针座孔部分尽量小些。
根据工件要求安装相应的测头及附件和调整测量支架位置。
1.测齿轮时，选用相应模数的圆锥测量头，并用接头接长。
2.测圆锥径向跳动时可直接用千分表球形测量头。
3.测量表面或内齿和齿轮时用水平杠杆和相应的测量头。
4.测圆锥的径向跳动时采用千分表球形测量头并转动测量支架，是其转过的角度等于圆锥角之半，用紧固螺钉17紧固。
5.测圆锥齿轮跳动时，转动测量支架使其转过的角度等于其锥角，采用相应圆锥测量头。
根据被测工件直径转动升降螺帽5使测量座上下移动，从而使千分表球形测量头（圆锥测量头）与工件被测面（测齿轮时是两齿侧面间）接触获得一定的压缩量。
校准千分表刻度盘零位与指针重合。
测量齿轮的外齿和齿轮的齿圈径向跳动。
1.每测完一齿，读出千分表上示值后，可利用手柄抬起圆锥测量头。
再用手转过一齿。
重复放下圆锥测量头，进行读数。
在每次放下圆锥测量头时，测量头和两齿测量应充分接触。
2.测完一周后，其最大与最小示值差即为齿轮的齿圈径向跳动公差Fr.测量内齿和齿轮的齿圈径向跳动：1. 用水平杠杆和相应的圆锥测量头，每测完一齿，用手柄21抬起千分表，使千分表球形测量头与水平杠杆上的底座脱离接触。
此时用水平杠杆上的扭簧作用。
圆锥测量头能自动从内齿和齿轮两齿面间退出。
再转动一齿，重复测量。
2.测完一周后，其最大与最小示值差即为齿轮的齿圈径向跳动公差Fr.测量端面跳动：用直角杠杆安装在测量支架上，调整测量座位置，并移动台面使被测工件端面与球形测量头充分接触。
026-013跳动量检测作业指导书
3．微调千分(百分)表高度，使千分(百分)表触头与被测工件适当的接触。
4．关上吸力磁座开关，使整个表座稳固吸在测试平台上。
5．平稳的缓慢的将被测工件旋转1-2圈。
6．千分(百分)表指针摆动的范围即为跳动量。
四.判定:
根据工程图纸或相关作业指导书进行判定。
金拓国际
东莞戴斯电机有限公司
文件编号期
20080619
跳动量检测作业指导书
版 序
A/0
页 码
共1页第1页
编制部门
品质部
一.目的:
对有圆度要求的各物料进行精确的测定，规范操作，确保品质。
二.适用范围:
本作业指导书适用于来料、制程、出货等有关圆度的检测。
三.步骤:
1．调整“V”型架的位置，使之与被测工件相符。
（一般情况下：轴芯跳动量来料≤0.01;轴芯跳动量制程≤0.02；换向器精车后跳动量≤0.006。）
制定：叶旭辉
审核:
批准:
日期：20080619
日期:
日期:
圆跳动检测仪
圆跳动检测仪1. 概述圆跳动检测仪是一种检测旋转电机圆跳动的现场检测仪器。
圆跳动是指电机转动时轴承的不规则跳动，会导致电机工作不稳定，甚至导致设备损坏。
圆跳动检测仪可以通过感应测量和分析电机转动时的圆跳动，以帮助用户快速找到电机故障点，并进行精准维修。
因为圆跳动检测仪检测结果准确，简单易操作，得到了广泛应用。
2. 工作原理圆跳动检测仪是通过磁力感应测量转子圆跳动实现检测。
利用磁性感应装置检测转子表面磁场的变化，然后将变化转化为信号。
检测仪通过对信号进行处理，即可判断电机的圆跳动情况。
圆跳动检测仪具有高精度和高灵敏度，在检测过程中不受环境干扰，能够准确有效地检测圆跳动大小。
3. 使用方法圆跳动检测仪使用方法简单，以下是常规的使用流程：1.将圆跳动检测仪放置在电机测试位置，并固定好。
2.将检测仪接通电源，打开仪器主机。
3.根据界面提示设置检测参数，如检测精度等。
4.开始采集数据并分析。
5.根据检测结果进行故障诊断和维修。
4. 主要特点•磁力感应测量转子圆跳动，检测结果准确、可靠。
•高灵敏度，能够检测到微小的圆跳动。
•操作简便，易于使用。
•可以存储多组检测记录，便于追溯和分析。
•适用于多种电机，能够有效解决电机圆跳动问题。
5. 应用领域圆跳动检测仪可以广泛应用于各种旋转电机的圆跳动检测，特别是对于精密机床、出口设备、电器设备等行业。
此外，该仪器还适用于汽车、火车、飞机等运输工具的运转检测。
6. 总结圆跳动检测仪是一种先进的检测工具，具有高精度、易操作、靠谱等特点，被广泛应用于电机制造、维护等领域。
它的出现，实现了电机问题故障的精确定位和及时修复。
作为一项技术内容较高的检测工具，圆跳动检测仪的生产、销售和运用都需要专业的技术人员进行操作和支持，才能保证其正常的工作和应用效果。
齿轮跳动检查仪操作使用标准
2-பைடு நூலகம்-2-2将工件芯轴搁在V形架上，使千分表测头与芯轴表面接触，并移动仪器台
面和调整V形架上的V形槽，高低，使千分表示值变化在0.01mm内并固
定V形块。此时芯轴轴线即与台面相平行。
2-1-2-3按工件芯轴长度固定左右顶针架。
2-2根据工件的要求，安装相应的测头及附件和调整测量支架位置：
差即为被测件的端面跳动量。
三．维护保养：
3-1严禁碰撞划伤。
3-2仪器顶尖及仪座导轨等部位使用后用汽油洗净，然后上防锈油。
四、相关表单：
4-1仪器、检测设备保养卡(附表一)
锥测量头。
2-3根据被测工件直经，转动升降螺帽，使测量座上下移动，从而使千分表球形测头（或圆锥
测量头）与工件被测面（测齿轮时，是两齿侧面间）接触，使千分表获得一定的压缩量，
同时使指示块的右侧面与立柱上的刻线对齐，再固紧胶木螺钉。
2-4校正千分表刻度盘零位与指针重合。
2-5测量：
测齿轮的齿圈经向跳动时：
2-2-1测齿轮时，选用相应模数的圆锥测量头。
2-2-2测圆柱径向跳动时，可用接头接长千分表球形测量头，测量支架在垂直位置。
2-2-3测工件的端跳动时，用直角杠杆并用接头接长千分表球形，测量头，测量支架在垂
标准书名称
齿轮跳动检查仪操作使用标准
编号
页次
2/2
直位置。
2-2-4测圆锥工件经向跳动时，可转动测量支架，使其转过的角度等于其节锥角，并用圆
标准书名称
齿轮跳动检查仪操作使用标准
编号
页次
1/2
一．适用范围：
1-1本仪器供检查6级或低于6级精度圆柱。圆锥外啮、合齿轮及蜗杆、蜗轮等，径向跳动及
动弹仪操作规程
你若盛开，蝴蝶自来。
动弹仪操作规程1.接线将仪器的输入输出线接好（发射插头禁止带电插拔），把探头分别安装在支架上，调整好高度固定可靠。
2.系统待机状态点击启动键系统会进入手动/自动运行状态。
点击设置键系统会进入设置状态。
3.系统设置状态当系统在待机状态下按下设置键会进入设置状态，连续点击设置键会依次进入：①运行状态设置：可切换成自动扫描频率，或手动扫描频率。
②频率上下限设置：正确输入扫描频率的上限和下限，建议上限3000，下限1500。
③打印状态设置：用户可根据需要设置自动打印数据或不打印数据。
④时间设置：可设置仪器系统时间，设置完成后自动保存在仪器系统中。
⑤待机状态：在待机状态下，按启动键即可进入测试状态。
⑥被测试件重量输入：在待机状态下，按一次切换键（即旋钮）准确输入被测试件的重量。
4.手动运行状态在手动运行状态下按下切换键切换光标的位置，旋转旋钮会改变频率值。
在手动运行状态下如果按下启动键将进入测试结果界面；如果按下取消键将进入待机界面。
5.自动运行状态在自动运行状态按下取消键进入待机界面，不会打印结果。
否则会直到测试完毕进入测试结果界面，如果设置了测试完成打印状态同时还将打印结果。
6.测试结果状态在测试结果状态下只有按下取消键才会返回待机界面，其他键不响应。
7.技术参数：①环境条件：0~40℃相对湿度90% ；②工作时间：连续工作时间不超过8小时；第1页/共2页千里之行，始于足下。
③电源：AC220V±10% ，50HZ，60W。
文档内容到此结束，欢迎大家下载、修改、丰富并分享给更多有需要的人。
第2页/共2页。
跳动检查仪使用要领书范本 图文
计量检测（设备）器具使用要领书
操作内容 一、使用前 1、按点检要求检查； 2、用棉纱块将顶尖的工作面擦拭干净；
要求 发现异常停用处理
二、使用中 1、根据工件长度调整头座、尾座的位置，锁紧； 2、用顶尖压缩扳手压缩头座顶尖，将工件放在两顶尖之间，松开
扳手，确认两顶尖均顶进工件顶针孔后将锁紧螺钉锁紧； 3、借助高度尺、杠杆表等量具进行测量；
三、使用后 1、用完后将顶尖工作面用棉纱块擦拭干净； 2、顶尖工作面涂上防锈油。
使用部门
计量检测（设备）器具名称 跳动检查仪 附图
JL.15量用-027 共 1 页第 1 页
锁紧螺钉 顶尖
顶尖压 缩扳手
锁紧扳手
尾座
头座
基座
导轨
பைடு நூலகம்
描校
描图
底图号
装订号 周 明 亮
标记
处数
更改文件号
签字
日期
设计（日期） 校对（日期）
会签（日期）
标准化（日期） 审定（日期）
跳动测量实验指导
实验2-4 用摆差测定仪测量跳动度误差一、实验目的1．掌握径向圆跳动、径向全跳动和端面圆跳动的测量方法。
2．理解圆跳动、全跳动的实际含义。
二、仪器简介摆差测定仪主要由干分表、悬臂、支柱、底座和顶尖座组成，仪器外观及测量示意如图2-10所示。
图2-10中各零部件名称、代号如下：底座l、滑板2、调整滑扳手轮3、顶尖座固定螺钉4、顶尖固定螺钉5、顶尖座6、调整悬臂升降螺母7、回转盘8、提升千分表搬手9和千分表10。
图2-10三、实验步骤与数据处理本实验的被测工件是以中心孔为基准的轴类零件如图2-11所示。
图2-111．径向因跳动误差的测量测量时，首先将轴类零件安装在两顶尖间，使被测工件能自由转动且没有轴向窜动。
调整悬臂升降螺母至干分表以一定压力接触零件径向表面后，将零件绕其基准轴线旋转一周，若此时千分表的最大读数和最小读数分别为min max a 和a 时，则该横截面内的径向回跳动误差为同法测量n 个横截面上的径内圆跳动，选取其中最大者即为该零件的径向圆跳动误差。
2．端面圆跳动误差的测量零件支承方法与测径向跳动相同，只是测头通过附件(用万能量具时，千分表测头与零件端面直接接触)与端面接触在给定的直径位置上。
零件绕其基准轴线旋转一周，这时千分表的最大读数和最小读数之差为该零件的端面圆跳动误差。
若被测端面直径较大，可根据具体情况，在不同直径的几个轴向位置上测量端面圆跳动值，取其中的最大值作为测量结果。
3．径向全跳动误差的测量径向全跳动的测量方法与径向回跳动的测量方法类似，但是在测量过程中，被测零件应连续回转，且指示表沿基准轴线方向移动(或让零件移动)．则指示表的最大读数差即为径向全跳动。
四、思考题1． 径向圆跳动测量能否代替同轴度误差测量?能否代替圆度误差测量?2． 端面圆跳动能否完整反映出端面对基准轴线的垂直度误差?。
激光外径跳动测量仪安全操作及保养规程
激光外径跳动测量仪安全操作及保养规程激光外径跳动测量仪是一种用于外径跳动测量的仪器。
正确的操作和保养可以确保测量数据的准确性和仪器寿命。
本文将介绍激光外径跳动测量仪的安全操作和保养规程。
安全操作规程1. 仪器使用前检查在使用激光外径跳动测量仪之前，应进行以下检查：•检查电源线是否破损、老化等情况，若有问题应及时更换；•检查设备底部是否有异常物体阻挡，应清理干净后使用；•检查激光头、传感器等部件是否安装牢固，若松动应重新安装。
2. 操作前的准备在进行测量之前，应进行以下准备工作：•清洁待测物体的表面；•根据测量要求调整测量范围和精度；•保证测量仪处于水平状态，可通过调整四周脚垫来实现；•将设备接通电源，进行预热（根据仪器型号和说明书）。
3. 操作过程在操作过程中，应注意以下事项：•合理选择激光头和传感器；•操作前请先熟悉设备的使用方法并戴上专业防护手套；•将设备放置于待测物体表面，并根据情况固定；•合理选择仪器对准方式，保证激光头与待测物体相对应；•开始测量前，应按照仪器说明设置数据采集参数；•操作过程中，请不要强行移动设备或接触设备内部；•测量数据应保存到特定文件夹中，并进行备份。
保养规程1. 每日检查在每日使用结束后，应进行以下检查：•对设备进行必要的清洁和消毒；•检查电源和电源线是否正常；•清洁传感器和激光头；•检查设备底部是否有异常物体，并清理干净；•关闭电源，并清理设备周围的场地。
2. 定期保养定期保养可以根据设备的使用频率和工作环境情况等因素来确定。
在进行保养时，应进行以下操作：•检查设备的软件是否需要更新，更新后重启设备；•检查激光头和传感器的连接处，如有松动应及时拧紧；•检查仪器针床是否磨损，如磨损应及时更换；•接触面涂抹少量润滑油；•检查电源线和电源插头是否正常，如有老化等情况应及时更换。
总结正确的操作和保养可以确保激光外径跳动测量仪的精度和寿命，并且能够保证操作者的安全。
在使用过程中应严格按照操作规程进行，定期进行保养和检修，以保证设备保持良好的工作状态。
跳动仪指导书24
编号：LZPZ-09
1 目的
本指导书指导检查员正确使用跳动测量机测量铝合金
车轮。
2 范围
2.1 被测车轮的尺寸范围
车轮直径：12寸---20寸
车轮胎宽： 5寸---12寸
车轮偏距：-20mm---+80mm
车轮重量：20kg(max)
中心孔直径：50mm---147mm
2.2 测量机的测量范围
径向/轴向跳动：3.0mm
3. 环境要求
3.1室内温度18-22℃。
4.检测频率
4.1 正常生产中, 机加检查系对每班次每机加单元首、中、末三件检测。
4.2 其它测量按委托部门要求执行。
5 检测项目
5.1 按产品图纸及技术要求进行检测。
5.2 其它测量
有特殊要求的轮型按文件规定或按委托部门要求进行测量。
6 .检测标准
6.1 参照产品图纸和技术要求
7 .检测过程方法及注意事项
编号：LZPZ-09
外观检查
车轮放置
选择程序
跳动检查
造型检查
检测完毕
8. 异常处理
8.1 异常处理依据《车轮尺寸检查指导书》中第9项中相关规定项目处理。
9. 跳动仪涨套检测
9.1.依照图纸标准，测量结果合格可正常使用，如不合格应立即停止使用，报废处理。
10. 记录与报告。
立定跳远测试仪使用说明
立定跳远测试仪使用方法一、选择好测试地点安放立定跳远跳毯，地面要求平坦不光滑。
二、安放测试杆在跳毯的固定位置。
跳毯上有固定磁铁，对应测试杆下端的圆固定孔，安放上后，发射杆和测试杆透光镜对齐。
三、用1394线连接两根测试杆，1394线白色插头向上。
注意将1394线埋跳毯下面。
四、外设通上12V电源，外设“滴滴滴”响表示外设供电正常。
然后打开主机。
五、本套测试仪可自动识别有线和无线两种主机与外设的连接模式，当插上主机外设线连接线时自动进入有线模式，取下主机外设线自动进入无线模式。
六、可根据考试需要设置测量次数以及提示音量等。
七、输入测试者编号按确认，外设“滴”响后，主机显示“0.0”，受试者即可开始起跳。
八、受试者按测试规范在跳毯上测试，第一根起跳线测试范围是190-310，第二根起跳线测试范围是90-210。
九、测试完毕后，主机显示测试者成绩，主机将自动存储该学生成绩，主机能存储1.5万条成绩，可根据用户要求进行存储量扩展。
十、数据传送成功，测试者编号自动升位，输入下一测试者编号继续测试。
立定跳远测试仪常见问题及解决方法一、外设通讯故障。
检查外设电源是否工作正常。
在正常开机情况下配置主机及外设，外设在通电时出现短“嘀”声音表示电源工作正常：1、按F4输入密码1234，按确认键进入系统菜单界面；2、选中“高级设置”按确认；3、选中“本机外设配置”按确认；4、按提示进行配置。
二、外设报错。
1、检查发射杆和测试杆之间的连接线及插头是否正常。
2、检查发射杆和测试杆是否水平对齐。
（两根杆按要求放在跳毯的固定位置即可对齐。
）立定跳远测试仪使用注意事项一、请保持仪器主机及外设放于阴凉干燥室内保管，保持清洁。
二、主机带锂电池，为保持锂电池寿命，请至少每5个月充电一次。
主机充电方法，直接插上电源线，插在220V交流电上即能充电，充电过程中主机右上角蓝色指示灯发亮。
充满电后指示灯变弱。
三、特别应注意的是，立定跳远外设使用充电器或铅蓄电池，必须使用本设备配备专用12V，使用时请注意不要与其他充电器混用！四、测试时保持测试杆及跳毯干净，跳毯上不能有垃圾。
圆跳动测试仪使用注意事项 测试仪如何操作
圆跳动测试仪使用注意事项测试仪如何操作圆跳动测试仪VDT—01依据、国家药品包装容器YBB00192023《垂直轴偏差测定法》、YBB00032023、GB/T8452—2023等标准设计制作的，专业用于食品、药品、饮料等行业，塑料瓶、玻璃瓶等各种瓶容器的垂直度偏差度的测定，夹具操作简便，定心精度高、测定精度高。
结构简单、操作便利，广范应用于科研单位、食、药品等业各种瓶容器生产企业。
将瓶底加持固定在水平板的旋转盘上，使瓶口与千分表接触，旋转360读取最大值和最小值，二者之差的1/2即为垂直轴偏差数值。
仪器美妙利用了三爪自定心卡盘同心度高的特点，搭配一套可以自由调整高度和方位的高自由度的支架，可以充分各类容器瓶身和瓶肩等紧要部位的垂直度偏差检测。
圆跳动测试仪VDT—01在使用中的注意事项:1.使用电源为单相交流220V50Hz，并且接地良好。
零线与地线不能混用，也不能连接在一起。
避开与大功率设备同线使用。
2.保持温度232℃、相对湿度505%RH的工作环境。
3.不能用于有猛烈腐蚀性气体的工作环境。
4.不能用于有猛烈震动和猛烈电磁干扰的工作环境。
5.严禁用硬物碰击仪器平台。
耐压测试仪是强度试验仪耐压测试仪依据其作用可称为电气绝缘强度试验仪、介质强度测试仪等。
其工作原理是：把一个高于正常工作的电压加在被测设备的绝缘体上，持续一段规定的时间，加在上面的电压就只会产生很小的漏电流，则绝缘性较好。
程控电源模块、信号采集调理模块和计算机掌控系统三个模块构成测试系统。
选择耐压仪的2个指标：最大输出电压值及最大报警电流值的数值。
耐压测试仪是接受先进的数字电路技术，能自动掌控输出电压的发生和停止。
当测试泄漏电流超过设定值时，能够自动切断输出电压，同时发出声光报警，并指示出漏电流值的大小。
需要定时测试时，只要预先设置合适的测试时间，启动高压后会在规定时间内自动切断输出，实现定时测试。
耐压测试仪使用注意事项:1、操必需戴绝缘橡皮套，脚下垫绝缘橡皮垫，以防高压电击造成生命不安全；2、耐压测试仪必需牢靠接地；3、在连接被测体时,必需保证高压输出“０”及在“复位”状态；4、测试时,仪器接地端与被测体要牢靠相接，严禁开路；5、切勿将输出地线与交流电源线短路，以免外壳带有高压，造成不安全；6、尽可能避开高压输出端与地短路，以防发生意外；7、测试灯、超漏灯、一旦损坏，必需立刻更换，以防造成误判；8、排出故障时，必需切断电源；9、耐压测试仪空载调整高压时，漏电流指示有起始电流，属正常，不影响测试精度；10、仪器避开阳光正面直射，不要在高温潮湿多尘的环境中使用或存放；。
动弹仪操作规程
动弹仪操作规程
1、把连接发射和接收的插头分别插入仪器后面板与之对应的发射和接收插座内；探头安装到支架上，根据试件的高度调整好位置用螺丝固定牢靠；插好电源插座，将被测试件平放在2cm 厚的海绵垫上，按照横振或纵振不同的测试方法把探头的测杆轻压在试件表面上。
2、设置测试状态和参数，打开后面板的电源开关，仪器自动进入测试等待状态，可对仪器进行自动/手动或横振/纵振状态的选择，根据规范要求选择合适的状态。
3、完成上述状态的设置后，再就是对被测试件的宽度、长度、重量、测试序号、时间、日期分别进行检查和设置。
4、自动测试状态下进行测试，直接按“测试”键，数字显示器连续显示------进入自动扫描测试状态，此时可听到探头有频率变化的声音，且示波管波形也有变化，大约一分钟后测试完毕，数字显示XXXXXX-E，表示弹性模量值；过一段时间后，显示XXXXXX-F 表示和谐振频率值。
5、在显示弹性频率值时，若打印机为在线状态，则同时打印测试结果，打印完成后按“输出”键将再打一份结果，按除“输出”键以外的任意键返回显示00000000状态，等待下次输入指令。
6、试验完毕，取出试样，关闭电源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
零件号 检测尺寸 检测目的 测量工具 检测阶段 检测频次 记录方式
依《检验及作业指导书》 检测皮带轮加工后跳动 跳动检具 旋压、机加、完工检验 根据检测管理 检验记录表
单元线操作工
工艺制定： 批准/日期：
编制/日期：
文件版本：
V1.0
审核/ห้องสมุดไป่ตู้期： 监督部门
质保部：
步骤 1 2 3 4 5 6
检具使用者
用合适的夹具 H 夹紧皮带轮 G 将夹好的轮子在活动顶针 F 上对准夹具的凹槽顶住 双手握住径向调节杆 C 均匀用力将测针 E 慢慢推进要测量的槽内 轴向调节杆 D 会自己找中进入槽内 握住夹具慢慢转动（至少一整圈） 读出两块表 A/B 的最大摆动读数并记录，这就是跳动测量值
S23.30-08 检具
综合跳动检测仪
H 夹具
G 皮带轮
径向/轴向跳动检测作业指导书
型号：
无
适用范围：
车 2、完工检验
F 活动顶针
径向/轴向跳动示意图范例说明：
C 径向调节杆
E 测针
D 轴向调节杆
C 径向调节杆 B 轴向指示表
φ30 B A
0.25 A B
A 径向指示表
注：抽检发现不合格时，立即追踪已加工 的零件，数量至少 10 件做确认。
