第九课时电表的改装
例1. 有一个电流表G，内阻Rg=10Ω满偏电流Ig=3mA。
要把它改装成量程0 —3V的电压表，要串联多大的电阻？改装后电压表的内阻是多大？
例2．有一个电流表G，内阻Rg=25Ω满偏电流Ig=3mA。
要把它改装成量程0 —0.6mA的电流表，要并联多大的电阻？改装后电流表的内阻是多大？
例3．一安培表由电流表G与电阻R并联而成。
若在使用中发现此安培表读数比准确值稍小些，下列可采取的措施是
A.在R上串联一个比R小得多的电阻
B. 在R上串联一个比R大得多的电阻
C. 在R上并联一个比R小得多的电阻
D. 在R上并联一个比R大得多的电阻
【针对训练】
1.如图1所示，每个电阻的阻值都是2欧，安培表内阻不计，在B、C间加6伏电压时，安培表的示数是
A.0安
B.1安
C.2安
D.3安
2．电路如图2所示，R1=R2 =R3=R4，在A B两端加电压U，安培表A1和A2的示数都是0.6安，求安培表A3的示数多大？
3．有一个电流表G，内阻Rg=10Ω满偏电流Ig=2mA。
要把它改装成量程0 —2V的电压表，要串联____电阻？改装后电压表的内阻____.
4．有一个电流表G，内阻Rg=15Ω满偏电流Ig=2mA。
要把它改装成量程0 —0.4mA的电流表，要并联____电阻？改装后电流表的内阻_____.
（注：文件素材和资料部分来自网络，供参考。
请预览后才下载，期待你的好评与关注。
）。
含答案 电表改装与校准
电表改装与校准一、选择题1、电表准确度等级是国家对电表规定的质量指标，它以数字标明在电表的表盘上，共有七个等级，请从下列给出的数字中选出选择正确的等级指标：（ B ） A ：0.1、0.5、1.0、1.5、2.0、3.0、4.0 B ：0.1、0.2、0.5、1.0、1.5、2.5、5.0 C ：0.1、0.2、0.5、1.0、1.5、2.5、3.0 D ：0.1、0.2、0.5、1.0、1.2、1.5、2.02、已知一电表满偏电流I g =100uA,R g =3800Ω,现要将其改装为量程是2 mA 的电流表，则需并联电阻为 （ B ）A 、100ΩB 、200ΩC 、400ΩD 、1000Ω3．用量程为20mA 的1.0级毫安表测量电流。
毫安表的标尺共分100个小格，指针指示为60.5格。
（1）该表的最大绝对误差=∆max C mA ；A 、2；B 、0.5；C 、0.2；D 、0.02（2）测量的相对误差为 B ；A 、1%；B 、1.7%；C 、2%；D 、5%（3）电流测量结果应表示为： B 。
（A ）(60.5±0.2)mA ； （B ）(12.1±0.2)mA ；（C ）(20.0±0.1)mA ； （D ）(12.10±0.01)mA 。
4．校准50mA 电流表时测量一组数据如下表：标准电阻R s =10Ω。
则该电流表准确读定级为（ B ）A 、1.0B 、2.5C 、5.0D 、0.5 5．用C31-V 型直流电压表的2V 档测一直流电压，该表的准确度等级为0.5级，标尺分格为100格，当指针指在43.5格时，记录测量指示值为 D ；A ．0.85V ,B ．0.630V , Ｃ．0.50V , Ｄ．0.870V6．在示波器实验中，某同学测的波形周期为8.0div ，t/div 开关置于“1µs ”，其微调置校准位置，则该同学得到的波形频率为： D 。
高三物理总复习 电学实验：电表的改装 - 习题及答案解析
物理总复习：电学实验：电表的改装电阻的测量练习使用多用电表1、（2015 北京卷）如图所示，其中电流表A的量程为0.6A，表盘均匀划分为30个小格，每一小格表示0.02A；R1的阻值等于电流表内阻的1/2；R2的阻值等于电流表内阻的2倍，若用电流表A的表盘刻度表示流过接线柱 1 的电流值，则下列分析正确的是（）A．将接线柱1、2接入电路时，每一小格表示0.04AB．将接线柱1、2接入电路时，每一小格表示0.02AC．将接线柱1、3接入电路时，每一小格表示0.06AD．将接线柱1、3接入电路时，每一小格表示0.01A2、（2016 贵州铜仁模拟）如图所示为多用电表欧姆档的原理示意图，其中电流表的满偏电流为300μA，内阻r g=100Ω，调零电阻最大阻值R=50kΩ，串联的固定电阻R0=50Ω，电池电动势E=1.5V，用它测量电阻R x，能准确测量的阻值范围是（）A. 30kΩ~80kΩ A. 3kΩ~8kΩA. 300kΩ~800kΩ A. 3000kΩ~8000kΩ3、（2016 北京海淀模拟）如图，虚线框内为改装好的电表，M、N为新电表的接线柱，其中灵敏电流计G的满偏电流为200μA，已测得它的内阻为495.0Ω。
图中电阻箱读数为5.0Ω。
现将MN接入某电路，发现灵敏电流计G刚好满偏，测根据以上数据计算可知（）A. M、N两端的电压为1mVB. M、N两端的电压为100mVC. 流过M、N的电流为2μAD. 流过M、N的电流为20μA4、为了测量一微安表头A的内阻，某同学设计了如图所示的电路。
图中A0是标准电流表，R0和R N分别是滑动变阻器和电阻箱，S和S1分别是单刀双掷开关和单刀开关，E是电池。
完成下列实验步骤中的填空：（1）将S拨向接点1，接通S1，调节________，使待测表头指针偏转到适当位置，记下此时_____的读数I；（2）然后将S拨向接点2，调节________，使________，记下此时R N的读数；（3）多次重复上述过程，计算R N读数的________，此即为待测微安表头内阻的测量值。
电表改装专题训练
电表改装专题训练1、把电流表改装成电压表的实验中所用电流表G的满偏电流I g=200 μA，内阻估计在400~600 Ω之间。
（1）按图1测定电流表G的内阻R g，需要选用合适的器材，现有供选用的器材如下：A．滑动变阻器（阻值范围0~200 Ω）B．滑动变阻器（阻值范围0~1 750 Ω）C．电阻箱（阻值范围0~999 Ω）D．电阻箱（阻值范围0~99 999 Ω）E．电源（6 V，内阻不计）F．电源（12 V，内阻不计）按实验要求，R最好选用______，R 最好选用_____，E最好选用_____。
（填入选用器材的字母代号）（2）假定由上述步骤已测出电流表内阻R g=500 Ω，现在通过串联一个24.5 kΩ的电阻把它改装成为一个电压表，此电压表的量程为__________。
（3）图2是测定未知电阻R x的电路图，图3是电路中所需要的器材（虚线框内为上述已改装好的电压表），请按电路图画出连线，将所示器材接成实验电路。
（4）测量时，电流表的读数为0.20 A，而改装后的电压表的表头读数如图4所示，那么R x 的阻值等于________Ω。
2、（多选）如图所示的甲、乙两个电路，都是由一个灵敏电流计G和一个变阻器R组成，它们之中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是（）A．甲表是电流表，R增大时量程增大B．甲表是电流表，R增大时量程减小C．乙表是电压表，R增大时量程增大D．上述说法都不对3、电流表的内阻为g R 、满刻度电流为g I 。
那么以下结论中正确的是（ ）① 如并联一个阻值为n g R 的定值电阻，就可以改装为量程是n g I 的电流表②如串联一个阻值为n g R 的定值电阻，就可以改装为一个量程是(n ＋1)g I g R 的电压表 ③如并联一个阻值为g R /(n –1)的定值电阻，就可以改装为一个量程是n g I 的电流表④如串联一个阻值为g R /n 的定值电阻，就可以改装为一个量程是(n –1)g I g R 的电压表A ．①③正确B ．②④正确C ．①④正确D ．②③正确4、一灵敏电流计，允许通过的最大电流（满刻度电流）为A I g μ50=，表头电阻Ω=k R g 1，若改装成量程为I m =1 mA 的电流表，应并联的电阻阻值为_______Ω。
电表的改装课堂练习
电表的改装
1.如图所示，有一个表头G，满偏电流为I g=1 mA，内阻R g= 100 Ω，用它改装为有5 V和50 V两种量程的电压表，求R1、R2
的阻值各
为多大？
2.如图所示，有一个表头G，满偏电流为I g=500 mA，内阻R g= 200 Ω，用它改装为有1 A和10 A两种量程的电压表，求R1、R2
的阻值各
为多大？
3.如图所示的电路是一个电压、电流两用表工作原理图，两个电流档的量程分别为I1=1mA，I2=500mA；一个电压档量程为U=10V，已知表头G满偏电流I g =500，内阻R g=600，求R1、R2
、R3的阻值。
4.一电流计，满偏电流为I g=50,表头电阻为 R g=1000，若改装成量程为1mA的电流表，求应并联的电阻阻值。
若将改装后的电流表再改装成量程为10V的电压表，应再串联一个阻值为多大的电阻。
5. 如图所示，四个相同的表头分别改装成两个安培表和两个伏特表。
安培表A1的量程大于A2的量程，伏特表V1的量程大于V2的量程，把它们按图接入电路，则
安培表A1的偏转角 安培表A2的偏转角；
安培表A1的读数 安培表A2的读数；
伏特表V1的偏转角 伏特表V2的偏转角；
伏特表V1的读数 伏特表V2的读数；
（填“大于”，“小于”或“等于”）。

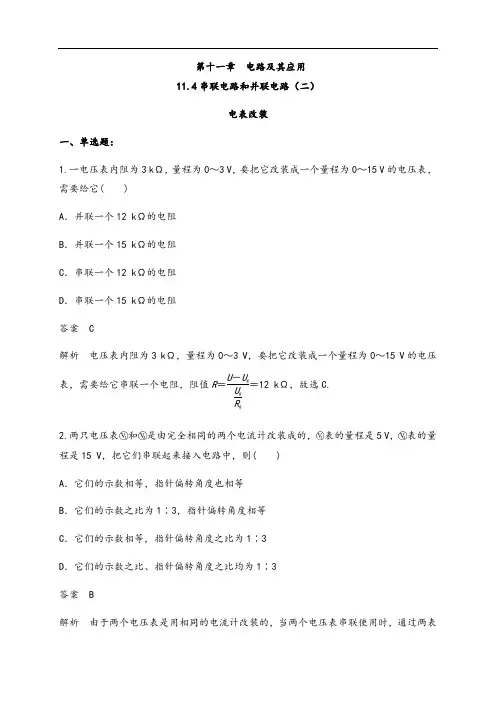

11.4 串联电路和并联电路(二)电表改装(练习题)(解析版)
