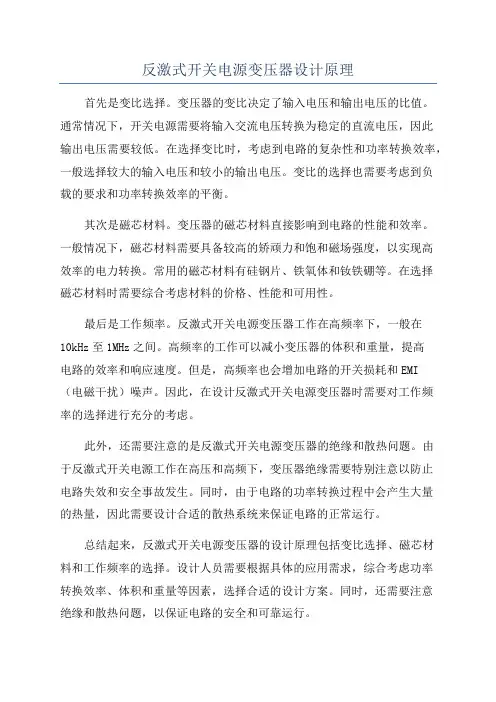

反激式开关电源变压器设计原理
反激式开关电源变压器设计原理首先是变比选择。
变压器的变比决定了输入电压和输出电压的比值。
通常情况下，开关电源需要将输入交流电压转换为稳定的直流电压，因此输出电压需要较低。
在选择变比时，考虑到电路的复杂性和功率转换效率，一般选择较大的输入电压和较小的输出电压。
变比的选择也需要考虑到负载的要求和功率转换效率的平衡。
其次是磁芯材料。
变压器的磁芯材料直接影响到电路的性能和效率。
一般情况下，磁芯材料需要具备较高的矫顽力和饱和磁场强度，以实现高效率的电力转换。
常用的磁芯材料有硅钢片、铁氧体和钕铁硼等。
在选择磁芯材料时需要综合考虑材料的价格、性能和可用性。
最后是工作频率。
反激式开关电源变压器工作在高频率下，一般在10kHz至1MHz之间。
高频率的工作可以减小变压器的体积和重量，提高电路的效率和响应速度。
但是，高频率也会增加电路的开关损耗和EMI（电磁干扰）噪声。
因此，在设计反激式开关电源变压器时需要对工作频率的选择进行充分的考虑。
此外，还需要注意的是反激式开关电源变压器的绝缘和散热问题。
由于反激式开关电源工作在高压和高频下，变压器绝缘需要特别注意以防止电路失效和安全事故发生。
同时，由于电路的功率转换过程中会产生大量的热量，因此需要设计合适的散热系统来保证电路的正常运行。
总结起来，反激式开关电源变压器的设计原理包括变比选择、磁芯材料和工作频率的选择。
设计人员需要根据具体的应用需求，综合考虑功率转换效率、体积和重量等因素，选择合适的设计方案。
同时，还需要注意绝缘和散热问题，以保证电路的安全和可靠运行。
单端反激式开关电源中变压器的设计
单端反激式开关电源中变压器的设计变压器作为单端反激式开关电源中的关键部件，在一定时间内具有不变的变换特性，因此具有较强的可靠性。
变压器的设计方案的选择对单端反激式开关电源的工作稳定性和效率都有很大的影响，因此变压器的设计步骤和要求都需要非常精细地考虑。
一、变压器设计步骤1、选择基本参数：在变压器设计中，首先要根据单端反激式开关电源的功率、输入电压、输出电压、铁芯材料、匝数及其他参数等，确定变压器的基本参数。
2、磁材和匝组设计：根据变压器的基本参数，确定变压器的磁芯材料，以及计算求出的空心铁芯的尺寸，以此作为变压器的磁材和匝组设计的参考。
3、选择变压器结构形式：根据变压器的功率大小，以及其应用环境的实际情况，选择工作最稳定的变压器结构形式。
4、绕组设计：针对上述选择的变压器结构形式，根据变压器的基本参数，选择合适的绕组几何参数，并根据电流要求以及其他条件，采用不同的工艺技术完成绕组的设计。
5、振荡线圈设计：由于单端反激式开关电源较复杂，为了实现对电压幅值、相位和线性度的控制，可能要设计振荡线圈。
因此，在实际的设计中，需要根据电路的实际要求，进行振荡线圈的合理设计。
1、电气特性要求：变压器的电气特性包括变换率、耐压要求、绝缘耐压要求、额定功率、工频噪声。
变压器应能满足额定电压比、额定电流、绝缘耐压、额定功率等要求，而且应保持满足所需的线性度要求，并具有良好的耐辐射和抗干扰能力。
2、机械特性要求：机械特性包括尺寸、外形和结构特性。
变压器的结构特性要求包括安装大小、安装方式、绝缘要求、电正性要求等，并要求可以长时间稳定的运行，在正常工作情况下，满足高强度，无变形。
3、热效应要求：在变压器设计中还应考虑高效率、低损耗要求，其中尤其需要考虑到热效应。
热效应要求变压器的绝缘材料具有高的热稳定性；并且磁芯的结构设计要考虑到磁芯材料的热导性和热抗性；另外，还要考虑到电磁绕组材料的空气隙、绕组物理结构等造成的损耗，以确保变压器的热效应稳定可靠。
反激式开关电源变压器设计步骤(重要)
反激式开关电源变压器设计反激式变压器是反激式开关电源的核心,它决定了反激式变换器一系列的重要参数,如占空比D ，最大峰值电流，设计反激式变压器,就是要让反激式开关电源工作在一个合理的工作点上。
这样可以让其发热量尽量小，对器件的磨损也尽量小。
同样的芯片，同样的磁芯，若是变压器设计不合理，则整个开关电源性能会有很大的下降，如损耗会加大,最大输出功率会下降.设计变压器，就是要先选定一个工作点，在这个点就是最低的交流输入电压，对应于最大的输出功率。
第一步，选定原边感应电压V OR 。
这个值是有自己来设定的，这个值就决定了电源的占空比.可能朋友们不理解什么是原边感应电压。
我们分析一个工作原理图。
当开关管开通的时候,原边相当于一个电感，电感两端加上电压,其电流值不会突变，而线性上升:I 升=Vs*Ton/L 。
这三项分别是原边输入电压，开关开通时间和原边电感量。
在开关管关断的时候,原边电感放电，电感电流会下降，此时有下降了的电流:I 降=V OR *T OFF /L 。
这三项分别是原边感应电压（即放电电压）、开关管管段时间和电感量。
经过一个周期后，原边电感电流会回到原来的值，不可能会变，所以有：Vs ＊T ON /L=V OR ＊T OFF /L 。
即上升了的等于下降了的。
上式中用D 来代替T ON ，用(1-D ）来代替T OFF .移项可得:D=V OR /（V OR +Vs)。
这就是最大占空比了.比如说我设计的这个变压器，我选定电感电压V OR =20V ，则Vs 为24V ，D=20/（20+24）=0。
455。
第二步，确定原边电流波形的参数原边电流波形有三个参数，平均电流，有效值电流,峰值电流，首先要知道原边电流的波形,原边电流的波形如下。
这是一个梯形波横向表示时间，总想表示电流大小，这个波形有三个值，一个是平均值I 平均,二是有效值I ，三是峰值Ip 。
首先要确定平均值I 平均：I 平均=Po/(η＊Vs ）。
反激式开关电源变压器设计参看详解
Npri(V01+VD1)(1-Dmax)
NS1 =
(匝)
Vin(min) Dmax
8. 计算二次其它绕组所需匝数Nsn
Nsn =
(Von+VDn) Ns1 V01 + VD1
(匝)
技术部培训教材
反激式开关电源变压器设计(2)
1.9 检查相应输出端的电压误差
Vsn
δVsn%=(( =
N’sn-Vsn)/Vsn)x100%
0.65(16)
0.5(11)
0.80(20)
1.1(30)
1.1(30)
1.4(35)
1.5(38)
1.8(47)
2.0(51)
2.4(60)
技术部培训教材
反激式开关电源变压器设计(2)
第二种是计算方式，首先假定变压器是单绕组，每增加一个绕组并考 虑安规要求，就需增加绕组面积和磁芯尺寸，用“窗口利用因数”来修整 单绕组电感磁芯尺寸按下式计算：
A’p=Knet.Ap
按照上计算A’P值,加一定裕度,选取相适应的磁芯.
技术部培训教材
反激式开关电源变压器设计(2)
4. 计算一次电感最小值Lpri
Vin(min).Dmax
Lpri =
(H)
Ipk f
式中：f单位为Hz
5. 计算磁芯气隙Lgap
0.4 πLpriIpk . 108
Lgap =
cm2
Iin(MIN)=PINxVIN (MAX) Iin(MAX)=PINxVIN (MIN) 5 估算峰值电流：
K POUT IPK =
VIN (MIN) 其中：K=1.4(Buck 、推挽和全桥电路）
K=2.8(半桥和正激电路） K=5.5(Boost，
反激式开关电源变压器设计
反激式开关电源变压器设计三个电流参数，就是这个电流的有效值，电流有效值和平均值是不一样的，有效值的定义还记得吗，就是说把这个电流加在一个上，若是其发热和另处一个直流电流加在这个电阻上发热效果一样的话，那么这个电流的有效值就等于这个直流的电流值。
所以这个电流的有效值不等于其平均值，普通比其平均值要大。
而且同样的平均值，可以对应无数个有效值，若是把KRP的值选得越大，有效值就会越大，有效值还和占空比D也有关系，总之。
它这个电流波形的外形是休戚相关的。
我就挺直给出有效值的电流公式，这个公式要用积分才干推得出来，我就不推了，只要大家区别开来有效值和平均值就可以了。

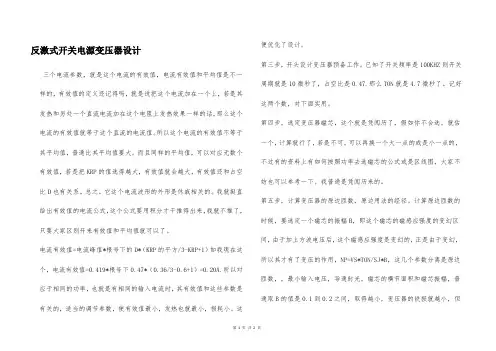

电流有效值=电流峰值*根号下的D*（KRP的平方/3-KRP+1）如我现在这个，电流有效值=0.419*根号下0.47*（0.36/3-0.6+1）=0.20A.所以对应于相同的功率，也就是有相同的输入电流时，其有效值和这些参数是有关的，适当的调节参数，使有效值最小，发热也就最小，损耗小。
这便优化了设计。
第三步，开头设计变压器预备工作。
已知了开关频率是100KHZ则开关周期就是10微秒了，占空比是0.47.那么TON就是4.7微秒了。
记好这两个数，对下面实用。
第四步，选定变压器磁芯，这个就是凭阅历了，假如你不会选，就估一个，计算就行了，若是不可，可以再换一个大一点的或是小一点的，不过有的资料上有如何按照功率去选磁芯的公式或是区线图，大家不妨也可以参考一下。
我普通是凭阅历来的。
第五步，计算变压器的原边匝数，原边用法的经径。
计算原边匝数的时候，要选定一个磁芯的振幅B，即这个磁芯的磁感应强度的变幻区间，由于加上方波电压后，这个磁感应强度是变幻的，正是由于变幻，所以其才有了变压的作用，NP=VS*TON/SJ*B，这几个参数分离是原边匝数，，最小输入电压，导通时光，磁芯的横节面积和磁芯振幅，普通取B的值是0.1到0.2之间，取得越小，变压器的铁损就越小，但第1页共2页。
