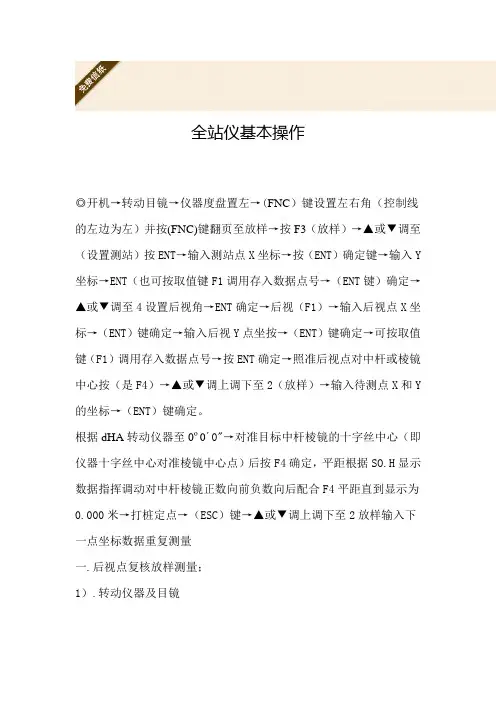

全站仪基本操作
全站仪基本操作◎开机→转动目镜→仪器度盘置左→(FNC）键设置左右角（控制线的左边为左）并按(FNC)键翻页至放样→按F3（放样）→▲或▼调至（设置测站）按ENT→输入测站点X坐标→按（ENT）确定键→输入Y 坐标→ENT（也可按取值键F1调用存入数据点号→（ENT键）确定→▲或▼调至4设置后视角→ENT确定→后视（F1）→输入后视点X坐标→（ENT）键确定→输入后视Y点坐按→（ENT）键确定→可按取值键（F1）调用存入数据点号→按ENT确定→照准后视点对中杆或棱镜中心按（是F4）→▲或▼调上调下至2（放样）→输入待测点X和Y 的坐标→（ENT）键确定。
根据dHA转动仪器至0º0´0"→对准目标中杆棱镜的十字丝中心（即仪器十字丝中心对准棱镜中心点）后按F4确定，平距根据SO.H显示数据指挥调动对中杆棱镜正数向前负数向后配合F4平距直到显示为0.000米→打桩定点→（ESC）键→▲或▼调上调下至2放样输入下一点坐标数据重复测量一.后视点复核放样测量；1）.转动仪器及目镜2）.按FNC检查设置左右角并翻页至显示坐标.F2坐标并按F2选择坐标，按▲或▼调至2项设置测站按ENT确定3).输入测点X坐标按ENT。
再输入测点Y坐标按ENT，或按仪器取值键（F1）调用存入数据点号按F4确定4）.按▲或▼调上调下至3项设置后视角按ENT确定后视（F1）输入后视点X坐标按ENT确定.输入后视Y坐标按（ENT）键确定或按仪器取值键（F1）调用存入数据点号按F4确定，5）.照准后视点对中杆或棱镜中心按ENT确定6）.进入未知点坐标测量状态实测后视点X坐标检查是否与原设计标准值有无误差，如果差值较大.则有可能是仪器测距精度有问题或者需要进行温度改正也有需要重测7）.按（ESC）键退出并按（FNC）键翻页至显示F3放样进入已知点坐标放样二.输入新点坐标数据1）按ESC显示F3内存按F3内存进入2）.按▲或▼调上调下至2已知数据按（ENT）键进入3）按▲或▼调上调下至1键X坐标数据按（ENT）键进入4）.按数字键输入坐标X和Y的数据，5）.如果数据输入错误。
全站仪的基本操作
全站仪的基本操作
1.开机
2.对中、整平（按键~进入功能界面按整平打开激光对中器）
3.按键进入，按进入，按进入
，
4.按，输好作业名，按，返回界面，
5.按F2，按，输入XYZ坐标和点名，每输入一次，按确定。
按。
输入，按确定，返回放样设置界面，
6.按，按，按，输入XYZ坐标和点名，每输入一个，按确定。
按。
输入棱镜高，照准后视点，按，提示确定要进行多余观察吗？按，按。
返回放样设置界面。
7.按，按，按，输入XYZ坐标和点名，每输入一个，按确定。
按。
水平旋转将Hz调为00000，指挥棱镜在此方向上前后移动，直至△水平距离为0，此点即为放样点。
注意：1.在定向时，一定要照准后视点，再按。
2.如果不需要放样高程，则仪器高和棱镜高可不用输入。
全站仪的使用方法和步骤
全站仪的使用方法和步骤一、前言全站仪是一种高精度测量仪器，广泛应用于建筑、道路、桥梁等工程领域。
本文将介绍全站仪的使用方法和步骤，帮助读者更好地了解和掌握全站仪的使用技巧。
二、准备工作1.检查设备：在使用全站仪之前，需要先检查设备是否完好无损。
包括检查电池电量、镜头是否清洁等。
2.选择合适的三脚架：三脚架是放置全站仪的基础，需要选择稳定性好的三脚架，并确保其高度能够满足实际测量需要。
3.安装三脚架：将三脚架放置在测量点上，并调整高度使其水平。
注意不要让三脚架倾斜或移动。
4.安装全站仪：将全站仪放置在三脚架上，并确保其水平。
可以通过调整支撑底座来达到水平状态。
5.连接配件：根据实际测量需要，连接相应的配件，如反射棒、GPS接收器等。
6.开机：按下电源键开机，并进行基本设置，如语言选择、时间设置等。
三、基本操作1.测量点设置：在全站仪上设置测量点，可以通过输入坐标或者直接观察目标点进行设置。
在进行测量前，需要先将全站仪对准目标点。
2.反射棒使用：反射棒是一种常用的配件，用于测量难以直接观察到的目标点。
在使用反射棒时，需要将其放置在目标点上，并确保其与全站仪之间能够建立连通。
3.数据采集：在进行实际测量时，需要先选择相应的测量模式，并按下采集键开始采集数据。
在数据采集过程中，需要注意保持稳定，并避免外部干扰。
4.数据处理：完成数据采集后，可以对数据进行处理和分析。
全站仪通常具有较强的数据处理能力，可以自动计算出各种参数并生成报告。
四、注意事项1.避免外部干扰：全站仪是一种高精度测量仪器，在使用过程中需要注意避免外部干扰。
如避免强烈的光线照射、电磁波干扰等。
2.保持稳定性：在进行实际测量时，需要保持全站仪的稳定性，避免移动或震动。
可以通过使用三脚架和支撑底座等措施来提高稳定性。
3.注意安全：在进行测量时需要注意安全，避免操作不当导致意外事故发生。
如避免操作过程中触碰高压电线、危险区域等。
4.保养维护：全站仪是一种精密仪器，在使用过程中需要注意保养维护。
全站仪操作步骤及方法
全站仪操作步骤及方法
以下为全站仪的基本操作步骤及方法：
1. 设置全站仪：将全站仪放在测量点上的三脚架上，并使用水平仪进行水平调节，确保全站仪水平稳定。
2. 安装测杆或测杆卡：将测杆或测杆卡安装在全站仪上，确保其安装牢固。
3. 连接电源：通过电源线连接全站仪和电源插座，然后按下电源按钮启动全站仪。
4. 进行辅助定位：在进行测量之前，通常需要进行辅助定位，以确定全站仪所在位置的坐标。
5. 进行目标点测量：选择目标点进行测量，然后通过镜头观察目标点，使用全站仪的横轴和纵轴调节，使目标点准确对准十字线。
6. 记录测量数据：在观察测定点后，按下记录按钮，全站仪将自动记录测量数据，包括水平角、垂直角和斜距等信息。
7. 移动到下一个目标点：完成一个目标点的测量后，将全站仪移动到下一个目标点，并重复步骤5和6，直到完成所有目标点的测量。
8. 数据处理和分析：将测量数据导出到计算机中进行处理和分析，使用相应的软件进行地图绘制、坐标计算等工作。
9. 整理和保养设备：在使用全站仪结束后，将其摆放在安全的地方，清洁仪器，并及时保养，包括调整仪器的水平和校准仪器等。
请注意，在操作全站仪时应遵循相关的安全操作规程，并确保仪器的正常使用和维护。
全站仪的使用教程
全站仪的使用教程介绍全站仪是一种用于测量地面点位坐标的仪器。
它主要由望远镜、调焦系统、测角系统和距离测量系统等部分组成。
全站仪广泛用于土地测量、建筑施工、道路工程等领域。
本文将介绍全站仪的基本使用方法和注意事项，帮助您更好地使用全站仪进行测量工作。
步骤一：设置全站仪在使用全站仪之前，首先需要进行一些设置。
以下是设置全站仪的步骤：1.安装三脚架：将三脚架打开，调整脚架高度，确保脚架稳固地放置在地面上。
2.安装全站仪：将全站仪组件安装在三脚架上，确保全站仪的水平仪指示器在水平位置。
3.校准：进行水平校准操作，确保全站仪的水平。
4.调整望远镜：通过调节望远镜的镜头和焦距，使其对准测量点。
步骤二：进行测量完成全站仪的设置后，可以开始进行测量。
以下是测量的步骤：1.瞄准目标：通过望远镜观察目标点，通过调节望远镜和调焦系统，使其清晰可见。
2.测量角度：使用全站仪的测角系统，测量目标点与参考点之间的水平角和垂直角。
3.距离测量：使用全站仪的距离测量系统，测量目标点与仪器之间的水平距离。
4.记录数据：将测量得到的角度和距离数据记录下来。
5.移动测量：如果需要测量其他点位，可以将全站仪移动到新的位置，重复上述步骤进行测量。
步骤三：数据处理完成测量工作后，需要对测量数据进行处理，以得到最终的测量结果。
以下是数据处理的步骤：1.数据导入：将测量数据导入计算机，并使用相关软件进行处理。
2.数据校正：根据实际情况，对测量数据进行校正，确保数据的准确性。
3.数据分析：使用相应的数据处理工具，对测量数据进行分析，得出所需的测量结果。
4.报告输出：将测量结果整理成报告，并输出成文档或打印出来供参考。
注意事项在使用全站仪进行测量时，需要注意以下事项：1.定期校准：建议定期对全站仪进行校准，以保证测量的准确性。
2.防止遮挡：在测量时，要确保目标点没有被树木、建筑物等遮挡。
3.环境因素：尽量在风力较小、天气晴朗的情况下进行测量，以减少环境因素对测量结果的影响。

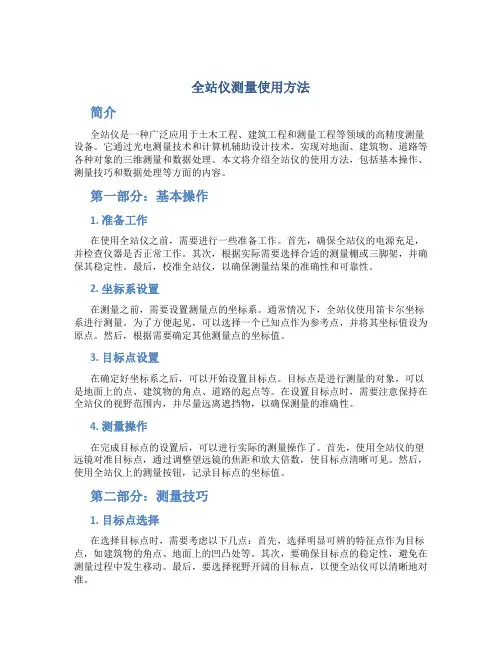

全站仪测量使用方法
全站仪测量使用方法简介全站仪是一种广泛应用于土木工程、建筑工程和测量工程等领域的高精度测量设备。
它通过光电测量技术和计算机辅助设计技术，实现对地面、建筑物、道路等各种对象的三维测量和数据处理。
本文将介绍全站仪的使用方法，包括基本操作、测量技巧和数据处理等方面的内容。
第一部分：基本操作1. 准备工作在使用全站仪之前，需要进行一些准备工作。
首先，确保全站仪的电源充足，并检查仪器是否正常工作。
其次，根据实际需要选择合适的测量棚或三脚架，并确保其稳定性。
最后，校准全站仪，以确保测量结果的准确性和可靠性。
2. 坐标系设置在测量之前，需要设置测量点的坐标系。
通常情况下，全站仪使用笛卡尔坐标系进行测量。
为了方便起见，可以选择一个已知点作为参考点，并将其坐标值设为原点。
然后，根据需要确定其他测量点的坐标值。
3. 目标点设置在确定好坐标系之后，可以开始设置目标点。
目标点是进行测量的对象，可以是地面上的点、建筑物的角点、道路的起点等。
在设置目标点时，需要注意保持在全站仪的视野范围内，并尽量远离遮挡物，以确保测量的准确性。
4. 测量操作在完成目标点的设置后，可以进行实际的测量操作了。
首先，使用全站仪的望远镜对准目标点，通过调整望远镜的焦距和放大倍数，使目标点清晰可见。
然后，使用全站仪上的测量按钮，记录目标点的坐标值。
第二部分：测量技巧1. 目标点选择在选择目标点时，需要考虑以下几点：首先，选择明显可辨的特征点作为目标点，如建筑物的角点、地面上的凹凸处等。
其次，要确保目标点的稳定性，避免在测量过程中发生移动。
最后，要选择视野开阔的目标点，以便全站仪可以清晰地对准。
2. 视线设置在使用全站仪进行水平测量时，需要设置好视线。
视线是望远镜与目标点之间的连线，通过调整望远镜的角度和方向，使其与目标点之间呈直线。
在设置视线时，需要注意保持仪器稳定，避免视线的偏差导致测量误差。
3. 高度测量除了水平测量外，全站仪还可以进行高度测量。
全站仪的操作和使用方法
全站仪的操作和使用方法
1. 设置全站仪。
在使用全站仪之前，首先需要进行设置。
打开全站仪，确保其处于水平状态。
然后使用调节螺丝将全站仪调整至水平状态，通常全站仪上会有气泡仪来帮助调整水平。
接下来，根据需要设置全站仪的工作模式和参数，如测量单位、测量精度等。
2. 定位和瞄准。
将全站仪放置在需要测量的位置，确保其稳固并且不会受到外部干扰。
然后使用全站仪的望远镜瞄准目标物体，确保目标物体位于准星线上。
在瞄准时，可以通过调整全站仪的水平和垂直角度来确保准星线与目标物体对齐。
3. 进行测量。
当全站仪准备就绪并且目标物体已经瞄准好后，就可以进行测量了。
按下测量按钮，全站仪会自动进行测量，并将测量结果显示在其屏幕上。
根据需要，可以进行单次或连续测量，并且可以保存
测量结果以备后续分析和处理。
4. 数据处理。
测量完成后，可以将测量结果导出到计算机或其他设备进行数据处理和分析。
全站仪通常可以通过USB或蓝牙等方式与外部设备进行连接，方便数据传输和处理。
5. 维护和保养。
在使用全站仪之后，需要对其进行适当的维护和保养，以确保其性能和精度。
定期清洁全站仪的镜头和传感器，并定期校准和调整全站仪的参数，以确保其测量精度和稳定性。
总之，全站仪是一种非常重要的工程测量仪器，正确的操作和使用方法能够确保其测量结果的准确性和可靠性。
希望以上介绍能够帮助您更好地了解全站仪的操作和使用方法。
全站仪的基本操作与使用方法
1.水平角测量（1）按角度测量键，使全站仪处于角度测量模式，照准第一个目标A。
（2）设置A方向的水平度盘读数为0°00/00〃。
（3）照准第二个目标B,此时显示的水平度盘读数即为两方向间的水平夹角。
2.距离测量（1）设置棱镜常数测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。
（2）设置大气改正值或气温、气压值光在大气中的传播速度会随大气的温度和气压而变化，15°C和760mmHg是仪器设置的一个标准值，此时的大气改正为0ppm。
实测时,可输入温度和气压值，全站仪会自动计算大气改正值（也可直接输入大气改正值），并对测距结果进行改正。
（3）量仪器高、棱镜高并输入全站仪。
（4）距离测量照准目标棱镜中心，按测距键，距离测量开始，测距完成时显示斜距、平距、咼差。
全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。
精测模式是最常用的测距模式，测量时间约，最小显示单位1mm；跟踪模式，常用于跟踪移动目标或放样时连续测距，最小显示一般为lcm,每次测距时间约；粗测模式，测量时间约，最小显示单位1cm或1mm。
在距离测量或坐标测量时，可按测距模式（MODE）键选择不同的测距模式。
应注意，有些型号的全站仪在距离测量时不能设定仪器高和棱镜高，显示的高差值是全站仪横轴中心与棱镜中心的高差。
全站仪3.坐标测量（1）设定测站点的三维坐标。
（2）设定后视点的坐标或设定后视方向的水平度盘读数为其方位角。
当设定后视点的坐标时，全站仪会自动计算后视方向的方位角,并设定后视方向的水平度盘读数为其方位角。
（3）设置棱镜常数。
（4）设置大气改正值或气温、气压值。
（5）量仪器高、棱镜高并输入全站仪。
（6）照准目标棱镜，按坐标测量键，全站仪开始测距并计算显示测点的三维坐标。
4.数据通讯全站仪的数据通讯是指全站仪与电子计算机之间进行的双向数据交换。
全站仪与计算机之间的数据通讯的方式主要有两种，一种是利用全站仪配置的PCMCIA （personalcomputermemorycardinternationassociation，个人计算机存储卡国际协会，简称PC卡，也称存储卡)卡进行数字通讯，特点是通用性强，各种电子产品间均可互换使用；另一种是利用全站仪的通讯接口，通过电缆进行数据传输。
全站仪基本操作步骤
全站仪基本操作步骤全站仪是一种用于测量地球表面上点的三维空间坐标的高精度仪器，广泛应用于土木工程、地质勘探、建筑施工等领域。
掌握全站仪的基本操作步骤对于工程测量人员来说至关重要。
下面将介绍全站仪的基本操作步骤。
1. 设置全站仪首先，将全站仪放置在一个平稳的基准面上，确保其水平。
然后打开仪器，进行初始化设置，包括校准水平仪、设置仪器的工作模式和测量单位等。
根据实际测量需要，选择合适的仪器设置。
2. 瞄准目标使用全站仪的望远镜对准需要测量的目标点，通过调整仪器的水平和垂直角度，确保目标点在准确的测量范围内。
在瞄准目标时，可以通过望远镜内的准线和横线进行调整，以确保测量的准确性。
3. 进行测量当目标点准确瞄准后，可以进行测量操作。
根据实际需要，可以选择测量水平角、垂直角、距离等参数。
全站仪会自动记录测量数据，并在显示屏上显示测量结果。
在测量过程中，需要确保仪器的稳定和准确性，避免外部干扰对测量结果产生影响。
4. 数据处理测量完成后，可以将测量数据导出到计算机或其他设备进行进一步处理。
通过数据处理软件，可以对测量结果进行分析、绘制图表、生成报告等操作，提高测量数据的可视化和准确性。
5. 仪器校准和维护定期对全站仪进行校准和维护是保证测量准确性的重要步骤。
在使用全站仪之前，需要进行仪器的校准，确保其准确性和稳定性。
同时，定期清洁仪器的镜头、传感器等部件，保持仪器的工作正常。
总的来说，全站仪的基本操作步骤包括设置仪器、瞄准目标、进行测量、数据处理和仪器校准和维护。
掌握这些操作步骤，可以提高测量的准确性和效率，确保工程测量的质量和可靠性。
希望以上内容对您有所帮助。
如果您还有其他问题，欢迎继续咨询。
全站仪使用基本操作
全站仪使用方法及使用步骤(详细)
全站仪使用方法及使用步骤一、全站型电子速测仪简称全站仪，它是一种可以同时进行角度（水平角、竖直角）测量、距离（斜距、平距、高差）测量和数据处理，由机械、光学、电子元件组合而成的测量仪器。
由于只需一次安置，仪器便可以完成测站上所有的测量工作，故被称为“全站仪”。
二、全站仪上半部分包含有测量的四大光电系统，即水平角测量系统、竖直角测量系统、水平补偿系统和测距系统。
通过键盘可以输入操作指令、数据和设置参数。
以上各系统通过I/O接口接入总线与微处理机联系起来。
三、微处理机（CPU）是全站仪的核心部件，主要有寄存器系列（缓冲寄存器、数据寄存器、指令寄存器）、运算器和控制器组成。
微处理机的主要功能是根据键盘指令启动仪器进行测量工作，执行测量过程中的检核和数据传输、处理、显示、储存等工作，保证整个光电测量工作有条不紊地进行。
输入输出设备是与外部设备连接的装置（接口），输入输出设备使全站仪能与磁卡和微机等设备交互通讯、传输数据。
四、目前，世界上许多著名的测绘仪器生产厂商均生产有各种型号的全站仪。
不同型号的全站仪，其具体操作方法会有较大的差异。
下面简要介绍全站仪的基本操作与使用方法。
（一）全站仪的操作与使用1.全站仪的基本操作与使用方法（1）测量前的准备工作1）电池的安装（注意：测量前电池需充足电）①把电池盒底部的导块插入装电池的导孔。
②按电池盒的顶部直至听到“咔嚓”响声。
③向下按解锁钮，取出电池。
2）仪器的安置。
①在实验场地上选择一点，作为测站，另外两点作为观测点。
②将全站仪安置于点，对中、整平。
③在两点分别安置棱镜。
3）竖直度盘和水平度盘指标的设置。
①竖直度盘指标设置。
松开竖直度盘制动钮，将望远镜纵转一周（望远镜处于盘左，当物镜穿过水平面时），竖直度盘指标即已设置。
随即听见一声鸣响，并显示出竖直角。
②水平度盘指标设置。
松开水平制动螺旋，旋转照准部360，水平度盘指标即自动设置。
随即一声鸣响，同时显示水平角。
至此，竖直度盘和水平度盘指标已设置完毕。
全站仪使用方法及使用步骤(详细)
全站仪使用方法及使用步骤一、全站型电子速测仪简称全站仪，它是一种可以同时进行角度(水平角、竖直角)测量、距离（斜距、平距、高差）测量和数据处理，由机械、光学、电子元件组合而成的测量仪器.由于只需一次安置，仪器便可以完成测站上所有的测量工作，故被称为“全站仪"。
二、全站仪上半部分包含有测量的四大光电系统,即水平角测量系统、竖直角测量系统、水平补偿系统和测距系统。
通过键盘可以输入操作指令、数据和设置参数。
以上各系统通过I/O接口接入总线与微处理机联系起来。
三、微处理机（CPU)是全站仪的核心部件，主要有寄存器系列(缓冲寄存器、数据寄存器、指令寄存器）、运算器和控制器组成。
微处理机的主要功能是根据键盘指令启动仪器进行测量工作,执行测量过程中的检核和数据传输、处理、显示、储存等工作，保证整个光电测量工作有条不紊地进行。
输入输出设备是与外部设备连接的装置(接口），输入输出设备使全站仪能与磁卡和微机等设备交互通讯、传输数据。
四、目前，世界上许多著名的测绘仪器生产厂商均生产有各种型号的全站仪.不同型号的全站仪，其具体操作方法会有较大的差异。
下面简要介绍全站仪的基本操作与使用方法。
(一)全站仪的操作与使用1.全站仪的基本操作与使用方法（1)测量前的准备工作1)电池的安装（注意：测量前电池需充足电）①把电池盒底部的导块插入装电池的导孔。
②按电池盒的顶部直至听到“咔嚓”响声.③向下按解锁钮，取出电池。
2）仪器的安置。
①在实验场地上选择一点,作为测站，另外两点作为观测点.②将全站仪安置于点，对中、整平。
③在两点分别安置棱镜。
3)竖直度盘和水平度盘指标的设置。
①竖直度盘指标设置.松开竖直度盘制动钮，将望远镜纵转一周(望远镜处于盘左,当物镜穿过水平面时),竖直度盘指标即已设置。
随即听见一声鸣响,并显示出竖直角。
②水平度盘指标设置。
松开水平制动螺旋，旋转照准部360，水平度盘指标即自动设置。
随即一声鸣响,同时显示水平角.至此，竖直度盘和水平度盘指标已设置完毕.注意:每当打开仪器电源时，必须重新设置和的指标。
全站仪的基本操作与使用方法
全站仪的基本操作与使用方法全站仪是一种用于测量地面坐标和测量角度的精密测量仪器，广泛应用于建筑、土木工程、道路施工和测绘等领域。
以下是全站仪的基本操作与使用方法。
1.安放全站仪：首先选择一个稳固的位置，使其远离震动源和遮挡物。
然后使用三脚架将全站仪放置在地面上，确保其稳固。
在安装时，需要调整水平仪使其水平，以确保测量的准确性。
2.定位与目标：在使用全站仪之前，需要先进行定位和目标设置。
定位是为了确定全站仪所在的位置，通常使用经纬度或者已知的控制点进行定位。
目标设置则是确定测量目标，通常是使用反光板或者其他反射器，反射器会发出光束，使全站仪能够精确地锁定目标。
3.目标锁定：使用全站仪的视窗或者显示屏，调整望远镜和瞄准器，使其对准测量目标。
在调整时，可以使用全站仪的水平和垂直刻度来确保准确度。
然后通过触发器锁定目标，全站仪会发射一束激光束来测量目标。
4.角度测量：全站仪可以用来测量水平角度和垂直角度。
水平角度指的是水平方向上的旋转角度，而垂直角度指的是垂直方向上的旋转角度。
在测量角度之前，需要将全站仪校准到水平状态，这可以通过调整仪器的细调水平仪来实现。
5.距离测量：全站仪可以通过激光测距仪来测量目标与仪器之间的距离。
在测量之前，需要设置测量模式和测量精度。
然后通过触发器或者触摸屏启动测量，全站仪将发射激光束并记录返回的信号，计算出距离。
6.坐标测量：全站仪可以用来测量地面上不同点的坐标。
在测量之前，需要在仪器上设置参考点或者基准点。
然后通过触发器或者触摸屏启动测量，全站仪将测量目标的坐标，并将其显示在屏幕上。
7.数据记录与处理：全站仪通常可以连接到计算机或者其他数据处理设备上，可以将测量数据导入到计算机中进行保存和处理。
这样可以更好地管理和分析测量数据，并生成报告和图表。
8.维护与保养：全站仪是一种精密的仪器，需要进行定期的维护和保养，以确保其正常工作。
维护包括清洁仪器的各个部件，检查并更换电池，校准水平仪等。
全站仪操作步骤及方法
全站仪操作步骤：1.架好仪器，对中整平。
2.开机→按MENU键→F3（存储管理）→F4（翻页）→F1（输入坐标）→F1（输入）输入一个文件名，如：File，回车后输入点名如A，回车后输入坐标（N，E，Z），输入完后回车输入第二个点名如B，回车后输入坐标（N，E，Z），回车后进入输第三个点界面，这时按两次ESC退出到“数据采集”界面。
3.按F1（数据采集）→F1（输入）输入刚才的文件名File，→F1（输入测站点）→F4（测站）→F2（调用）找到A，回车，检查屏幕显示的坐标是否正确，是则按F3（是）→输入仪高（如1.5米），按F3（记录）→F3（是）。
这时返回到了数据采集界面。
4.全站仪照准后视点，按F2（输入后视点）→F4（后视）→F2（调用）找到B点，F4（回车）→F3（是）→F3（测量）→F1（角度）。
这时返回到了数据采集界面。
按F3（测量），输入点号，输入镜高→F3（测量）→F3（坐标），将测得的坐标与后视点的坐标比较，若不一样则检查问题所在，若一样或误差不大则可以进行没量了，按F4（设置）以保存刚才所测的数据（按ESC则不保存）。
5.照准前视按F4（同前），测得坐标后按F4（设置）以保存中国3S吧全站仪概述随着现代科学技术的发展和计算机的广泛应用，一种集测距装置、测角装置和微处理器为一体的新型测量仪器应运而生。
这种能自动测量和计算，并通过电子手簿或直接实现自动记录、存储和输出的测量仪器，称为全站型电子速测仪，简称全站仪。
全站型电子速测仪是数字测图中常用的数据采集设备。
全站仪分为分体式和整体式两类。
分体式全站仪的照准头和电子经纬仪不是一个整体，进行作业时将照准头安装在电子经纬仪上，作业结束后卸下来分开装箱；整体式全站仪是分体式全站仪的进一步发展，照准头和电子经纬仪的望远镜结合在一起，形成一个整体，使用起来更为方便。
对于基本性能相同的各种类型的全站仪，其外部可视部件基本相同。
全站仪主要由五个系统组成：控制系统、测角系统、测距系统、记录系统和通讯系统。
全站仪基本操作方法
全站仪基本操作方法全站仪基本操作方法1. 引言全站仪是现代测量领域中常用的高精度测量仪器，它具有全面的功能和广泛的应用范围。
准确使用全站仪是保证测量结果准确性的关键，掌握全站仪的基本操作方法对于从事测量工作的人员来说至关重要。
本文将介绍全站仪的基本操作步骤，以帮助读者更好地理解和掌握全站仪的使用技巧。
2. 全站仪基本结构全站仪主要由以下几个组成部分构成：测距仪、水平仪、垂直仪、角度仪和内置的软件系统。
测距仪用于测量目标点到仪器的距离，水平仪用于调整仪器的水平方向，垂直仪用于调整仪器的垂直方向，角度仪用于测量仪器与目标点之间的水平和垂直角度。
内置的软件系统用于数据处理和结果展示。
3. 全站仪基本操作步骤3.1 准备工作在使用全站仪之前，需要进行一些准备工作。
确保仪器处于稳定的支撑面上，并使用三脚架将其固定。
校准水平仪和垂直仪，以确保仪器的水平和垂直度。
检查电池电量，确保仪器有足够的电力供应。
3.2 建立测量基准点在测量之前，需要先建立测量基准点。
基准点是参考点，用于确定测量起始位置和相对位置。
通过使用经纬度、高程等参数，可以确定基准点的坐标。
3.3 测量目标点的距离和角度在确定了基准点之后，可以开始测量目标点了。
用测距仪测量目标点到仪器的距离。
在测量距离时，需要注意仪器与目标点之间的遮挡物，以及环境对测量结果的影响。
使用角度仪测量仪器与目标点之间的水平和垂直角度。
在测量角度时，需要保持仪器的稳定，并防止外界因素对测量结果的干扰。
3.4 数据处理和结果展示测量完成后，需要对测量数据进行处理和分析。
全站仪内置的软件系统可以帮助我们进行数据处理，以便得到最终的测量结果。
处理后的数据可以通过软件系统进行展示，并导出到其他格式，如Excel或AutoCAD等。
4. 个人观点和理解全站仪作为现代测量工具的代表，具有广泛的应用价值。
如今，在土木工程、建筑设计、城市规划等领域，全站仪已经成为不可或缺的工具。
通过全站仪的精确测量，我们可以获得准确的地理信息和空间数据，为工程设计和规划提供有力的支持。
全站仪的使用方法
全站仪的使用方法全站仪是一种测量工具，主要用于测量地面上各个点之间的距离、高程和角度。
它具有高精度、高效率和多功能的特点，被广泛应用于土木工程、建筑工程和测绘工程等领域。
本文将介绍全站仪的使用方法，帮助您更好地使用全站仪进行测量工作。
一、基本操作1. 打开全站仪，将全站仪放置在平稳的地面上，并确保其稳定不会倾斜。
然后，按下电源按钮打开全站仪。
2. 校准全站仪在使用全站仪之前，需要对其进行校准以确保测量结果的准确性。
校准主要包括水平校准和垂直校准。
水平校准：通过调整全站仪的水平器，使其气泡置于中心位置来进行水平校准。
垂直校准：通过调整全站仪的垂直器，使其气泡置于中心位置来进行垂直校准。
3. 设置测量参数在进行测量之前，需要设置一些测量参数，如测量模式、测量单位和测量精度等。
这些参数可以根据具体的测量需求进行设置。
4. 设置参照点在进行测量之前，需要设置一个参照点作为起始点。
可以选择一个固定的点作为参照点，或者使用全站仪中的某个点作为参照点。
5. 进行测量设置好测量参数和参照点后，可以开始进行测量了。
根据具体的测量需求，选择相应的测量模式和测量方法进行测量。
在测量过程中，要保持稳定并避免触碰到全站仪，以免影响测量结果的准确性。
二、常见测量操作1. 测量距离全站仪可以准确测量两个点之间的距离。
在进行距离测量时，需要将全站仪对准目标点，并触发测量按钮进行测量。
全站仪会自动计算两个点之间的距离。
2. 测量高程全站仪可以测量地面上各个点的高程。
在进行高程测量时，需要将全站仪对准目标点，并触发测量按钮进行测量。
全站仪会自动计算目标点的高程。
3. 测量角度全站仪可以测量地面上各个点之间的角度。
在进行角度测量时，需要将全站仪对准两个目标点，并触发测量按钮进行测量。
全站仪会自动计算两个目标点之间的角度。
4. 数据处理全站仪可以将测量数据保存在内部存储器中，也可以通过数据线将数据传输到计算机上进行处理。
可以使用相应的软件对测量数据进行处理和分析，测量报告和图表。
全站仪的操作方法实验
全站仪的操作方法实验
以下是全站仪的基本操作方法实验步骤：
1. 准备工作：将全站仪放置在合适的水平工作台上，使用水平仪校准水平，确保全站仪放置平稳且水平。
2. 接通电源：将全站仪连接到电源，并确保正确的电源电压。
3. 目标设置：确定测量的目标点，并用目标棒或剪刀杆等物体设置目标点。
4. 设置目标点：使用全站仪上的显示屏和键盘，设置目标点的坐标或测量方式。
5. 执行测量：使用全站仪上的目标棒或剪刀杆，将其放置在目标点上，并用全站仪测量目标点的坐标。
6. 数据记录：将测量结果记录在纸质笔记本或电脑上，包括目标点的坐标、测量时间等信息。
7. 数据处理：使用电脑上的测量软件或全站仪自带的数据处理功能，对测量结果进行处理和分析。
8. 结果输出：将处理后的测量结果输出为报告或图表，以便后续使用或参考。
9. 关机和清洁：完成测量和数据处理后，将全站仪关机，并使用清洁布清洁全站仪的外观和显示屏。
请注意，以上步骤是全站仪的基本操作方法，具体操作步骤可能因全站仪品牌和型号的不同而有所差异。
在进行任何实验之前，请务必仔细阅读全站仪的操作手册，并按照手册指导进行操作。
全站仪基本操作方法
全站仪基本操作方法
全站仪是一种用来测量地面点的工具，它能够测量水平角、垂直角和斜距等参数，下面是全站仪的基本操作方法：
1. 确定测量点：在进行测量前，需要确定目标点，可以使用钢钉等标记物标定测量点。
2. 设置全站仪：打开全站仪电源，等待系统自检完成。
根据实际需求，选择对应的测量模式（例如水平测量、垂直测量等）。
3. 设置基准点：基准点是用以校正全站仪的参考点，通常在工程中选择一个已知坐标的点作为基准点。
在全站仪中设置基准点的坐标。
4. 定位全站仪：将全站仪放置在所选的点上，并使用水平器调整仪器水平。
5. 观测目标点：通过望远镜观测所选择的目标点，并进行测量。
可以使用锁定仪镜上的十字线或测量程序中的图形界面来定位目标点。
6. 记录数据：测量完成后，记录测量数据，包括水平角、垂直角和斜距等参数。
7. 处理数据：将测量数据导入计算机，使用测量处理软件对数据进行处理和计算，得出需要的测量结果。
需要特别注意的是，全站仪的操作需要一定的专业知识和技能，使用者需要熟悉仪器的操作手册，并按照要求进行操作。
此外，全站仪在使用时需要保持仪器的稳定和准确性，避免受到外界干扰。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一节全站仪的结构组成和基本操作方法数字化测图的关键仪器是电子全站仪。
它具有功能强、精度高、用途广和使用方便、快捷等特点，备受欢迎。
目前，世界各国生产的全站仪品种、规格、型号繁多，并朝着自动化、智能化的方向发展，如增加自动调焦、自动锁定跟踪目标、激光对点、数字键、免棱镜观测、DOS操作等等。
但无论哪一种规格型号，其中最主要的几种指标是：测程、测角精度、测距精度、存点数量。
(图5-1)为南方测绘公司的全站仪系列产品。
各种全站仪的基本操作上略有不同。
但基本原理和主要功能基本相同。
本章将以拓普康电子全站仪为例，介绍全站仪的有关知识。
一、GTS—332电子全站仪的组成GTS—332电子全站仪由电子经纬仪、光电测距仪和微机三部分组成，主要技术指标是：单棱鏡测程3km，测角精度±2″，测距精度（±2mm+2ppm•D），野外测量最多能存8000个点，能进行数据采集、数据文件存储并通过RS—232C串行信号接口与其它计算机进行数据通讯。
全站仪的各部件名称如(图5-2)。
基本操作方法全站仪的安置操作（对中、整平、瞄准等）与经纬仪基本相同，所不同的是，全站仪有一操作键盘和显示屏（图5-3），通过观测和键盘的操作，会在显示屏上显示出各种数据。
1、键盘操作各种操作键的功能见(表5-1)。
按POWER键打开电源开关后，可直接进入角度测量，如按键或键可进行距离测量或坐标测量，若按MENU键，将进入菜单测量模式。
操作键表5-12、显示屏显示的符号(表5-2)显示屏表5-2在显示屏右边的各操作键与显示屏下方的软键（功能键）配合，将组合成各种各样的功能，并在显示屏上显示出各种信息（图5-4）。
3、角度测量模式下各功能键的功能(表5-3)角度测量模式表5-3请操作：4、距离测量模式下各功能键的功能(表5-4)距离测量模式表5-4请操作：5、坐标测量模式下各功能键的功能(表5-5)坐标测量模式表5-5请操作：6、星键用于各种设置(表5-6)星键表5-6当通过主程序运行与星键相同的功能时，则星键模式无效。
7、菜单测量按菜单键[MENU]，仪器进入菜单模式，在此模式下可进行数据采集、放样、存储管理、程序测量以及设置和调节工作（图5-5）：请操作：三、字母数字输入方法当输入仪器高、棱镜高、测站点和后视点等有关字母与数字时，需要用键盘输入这些字符或数字。
1、利用[▲]键或[▼]键，使箭头指示要输入的条目例如：数据采集模式输入仪器高时，可按[▲]键或[▼]键，上下移动箭头至仪器高行（图5-6），按[F1]（输入）键，箭头即变成等于（=），即可输入仪器高数值。
2、输入字符（图5-7）①用[▲]键或 [▼]将箭头移到待输入的条目②按[F1]（输入）键，箭头即变成等于（=）这时在底行上显示字符③按相应的软键，依次输入数字（或字母），最后按[ENT]确认即可。
④若修改字符，可将箭头移动到修改的字符上并再次输入。
请操作：四、南方带数字键的电子全站仪近几年来，带数字键的电子全站仪开始使用，其键盘操作方法十分方便，输入数字时，就象敲电话机的号码一样。
以下是几种南方测绘公司带数字键的电子全站仪：1、南方电子全站仪NTS-350系列（图5-8）2、南方电子全站仪NTS-550系列（图5-9）3、南方电子全站仪NTS-660系列（图5-10）4、NTS-660数字键的操作NTS660操作简单，开机后直接按F1—F6各键直接进入相应的界面，根据中文提示，进行相关的测量。
（图5-11）五、进口电子全站仪简介以下列举几个国外知名厂家的部分型号的电子全站仪，这些仪器包含许多先进的功能，如激光对中、自动调焦、跟踪测量等，供学习参考。
也可以从相关网站上查询所需信息。
1、拓普康电子全站仪GTS-600系列（图5-12）2、索佳电子全站仪SET-030R系列（图5-13）3、徕卡电子全站仪TPS-700R系列（图5-14）六、电子全站仪的未来发展电子全站仪正以惊人的速度发展，集控制测量、测图、工程放样于一体，外业数据采集、数据处理和绘图相结合，操作更加方便。
南方正在研制的电子全站仪NTS-WIN（图5-15）全站仪的常用功能1.角度测量2.距离测量3.标准测量4.对边测量5.悬高测量6.点放样7.距离放样8.面积测量全站仪的安置操作参考：仪器的整平与对中1、安置三脚架：首先，将三脚架打开，伸到适当高度，拧紧三个固定螺旋。
2、将仪器安置到三脚架上：将仪器小心地安置到三脚架上，松开中心连接螺旋，在架头上轻移仪器，直到锤球对准测站点标志中心，然后轻轻拧紧连接螺旋。
3、利用圆水准器粗平仪器①旋转两个脚螺旋A、B，使圆水准器气泡移到与上述两个脚螺旋中心连线相垂直的一条直线上。
②旋转脚螺旋C，使圆水准器气泡居中。
4、利用长水准器精平仪器①松开水平制动螺旋、转动仪器使管水准器平行于某一对脚螺旋A、B的连线。
再旋转脚螺旋A、B，使管水准器气泡居中。
②将仪器绕竖轴旋转90º（100g），再旋转另一个脚螺旋C，使管水准器气泡居中。
③再次旋转90º，重复①②，直至四个位置上气泡居中为止。
5、利用光学对中器对中根据观测者的视力调节光学对中器望远镜的目镜。
松开中心连接螺旋、轻移仪器，将光学对中器的中心标志对准测站点，然后拧紧连接螺旋。
在轻移仪器时不要让仪器在架头上有转动，以尽可能减少气泡的偏移。
6、最后精平仪器按第4步精确整平仪器，直到仪器旋转到任何位置时，管水准气泡始终居中为止，然后拧紧连接螺旋。
全站仪的使用方法全站仪具有角度测量、距离(斜距、平距、高差)测量、三维坐标测量、导线测量、交会定点测量和放样测量等多种用途。
内置专用软件后，功能还可进一步拓展。
全站仪的基本操作与使用方法：1）水平角测量（1）按角度测量键，使全站仪处于角度测量模式，照准第一个目标A。
（2）设置A方向的水平度盘读数为0°00′00〃。
（3）照准第二个目标B，此时显示的水平度盘读数即为两方向间的水平夹角。
2）距离测量（1）设置棱镜常数测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。
（2）设置大气改正值或气温、气压值光在大气中的传播速度会随大气的温度和气压而变化，15℃和760mmHg是仪器设置的一个标准值，此时的大气改正为0ppm。
实测时，可输入温度和气压值，全站仪会自动计算大气改正值（也可直接输入大气改正值），并对测距结果进行改正。
（3）量仪器高、棱镜高并输入全站仪。
（4）距离测量照准目标棱镜中心，按测距键，距离测量开始，测距完成时显示斜距、平距、高差。
全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。
精测模式是最常用的测距模式，测量时间约2.5S，最小显示单位1mm；跟踪模式，常用于跟踪移动目标或放样时连续测距，最小显示一般为1cm，每次测距时间约0.3S；粗测模式，测量时间约0.7S，最小显示单位1cm或1mm。
在距离测量或坐标测量时，可按测距模式（MODE）键选择不同的测距模式。
应注意，有些型号的全站仪在距离测量时不能设定仪器高和棱镜高，显示的高差值是全站仪横轴中心与棱镜中心的高差。
3）坐标测量（1）设定测站点的三维坐标。
（2）设定后视点的坐标或设定后视方向的水平度盘读数为其方位角。
当设定后视点的坐标时，全站仪会自动计算后视方向的方位角，并设定后视方向的水平度盘读数为其方位角。
（3）设置棱镜常数。
（4）设置大气改正值或气温、气压值。
（5）量仪器高、棱镜高并输入全站仪。
（6）照准目标棱镜，按坐标测量键，全站仪开始测距并计算显示测点的三维坐标。
全站仪的数据通讯全站仪的的数据通讯是指全站仪与电子计算机之间进行的双向数据交换。
全站仪与计算机之间的数据通讯的方式主要有两种，一种是利用全站仪配置的PCMCIA（personal computer memory card internation association,个人计算机存储卡国际协会，简称PC卡，也称存储卡）卡进行数字通讯，特点是通用性强，各种电子产品间均可互换使用；另一种是利用全站仪的通讯接口，通过电缆进行数据传输。
全站仪怎么使用方法与步骤:全站仪由照准部、基座、水平度盘等部分组成，采用编码度盘或光栅度盘，读数方式为电子显示。
有功能操作键及电源，还配有数据通信接口。
全站仪的使用（1）测量前的准备工作1）电池的安装（注意：测量前电池需充足电）①把电池盒底部的导块插入装电池的导孔。
②按电池盒的顶部直至听到“咔嚓”响声。
③向下按解锁钮，取出电池。
2）仪器的安置。
①在实验场地上选择一点，作为测站，另外两点作为观测点。
②将全站仪安置于点，对中、整平。
③在两点分别安置棱镜。
3）竖直度盘和水平度盘指标的设置。
①竖直度盘指标设置。
松开竖直度盘制动钮，将望远镜纵转一周（望远镜处于盘左，当物镜穿过水平面时），竖直度盘指标即已设置。
随即听见一声鸣响，并显示出竖直角。
②水平度盘指标设置。
松开水平制动螺旋，旋转照准部360，水平度盘指标即自动设置。
随即一声鸣响，同时显示水平角。
至此，竖直度盘和水平度盘指标已设置完毕。
注意：每当打开仪器电源时，必须重新设置和的指标。
4）调焦与照准目标。
操作步骤与一般经纬仪相同，注意消除视差。
（2）角度测量1）首先从显示屏上确定是否处于角度测量模式，如果不是，则按操作转换为距离模式。
2）盘左瞄准左目标A,按置零键，使水平度盘读数显示为0°00′00〃，顺时针旋转照准部，瞄准右目标B，读取显示读数。
3）同样方法可以进行盘右观测。
4）如果测竖直角，可在读取水平度盘的同时读取竖盘的显示读数。
（3）距离测量1）首先从显示屏上确定是否处于距离测量模式，如果不是，则按操作键转换为坐标模式。
2）照准棱镜中心，这时显示屏上能显示箭头前进的动画，前进结束则完成坐标测量，得出距离，HD为水平距离，VD为倾斜距离。
（4）坐标测量1）首先从显示屏上确定是否处于坐标测量模式，如果不是，则按操作键转换为坐标模式。
2）输入本站点O点及后视点坐标，以及仪器高、棱镜高。
3）瞄准棱镜中心，这时显示屏上能显示箭头前进的动画，前进结束则完成坐标测量，得出点的坐标。
