3.3 光电信息转换组合器件
光电混合交换-概述说明以及解释
光电混合交换-概述说明以及解释1.引言1.1 概述光电混合交换是指光电器件和电子器件相结合的一种新型交换技术。
随着通信技术的快速发展，传统的电子交换系统已经无法满足日益增长的通信需求，而光电混合交换技术正是为了解决这一问题而应运而生的。
光电混合交换技术利用光电器件的高速传输能力和电子器件的灵活控制能力相结合，将光信号和电信号相互转换，实现了光纤通信和电信网络的有机结合。
通过光电混合交换技术，可实现更快速、更高效率的数据传输和交换，提高了通信系统的整体性能和稳定性。
本文将对光电混合交换技术的概念、应用领域以及优势进行深入探讨，以期为读者提供更加全面的了解和认识。
1.2 文章结构文章结构部分包括了三个主要部分：引言、正文和结论。
1. 引言部分介绍了文章的背景和主题，概述了光电混合交换的内容，并阐明了本文的目的和重要性。
2. 正文部分详细介绍了光电混合交换的概念、应用领域和优势，通过实例和论证来展示其价值和作用。
3. 结论部分总结了文章的主要内容和发现，展望了光电混合交换的未来发展方向，并给出了作者的结论和观点。
1.3 目的本文旨在深入探讨光电混合交换技术在现代通信领域中的应用和优势，旨在帮助读者更好地了解光电混合交换的概念、原理和功能。
通过对光电混合交换技术的分析和研究，我们可以更好地认识到其在提高通信效率、降低成本、提高系统可靠性和安全性等方面的重要作用。
希望通过本文的阐述，读者可以对光电混合交换技术有一个全面深入的了解，并为相关领域的研究和应用提供一定的借鉴。
2.正文2.1 光电混合交换的概念光电混合交换是一种集成了光传输和电传输技术的交换方式。
在这种交换系统中，光传输技术用于传输高速数据，而电传输技术则用于传输控制信号和低速数据。
通过光电混合交换技术，可以实现高速数据传输和低延迟的控制信号传输的协同工作，从而提高整个系统的性能和效率。
在光电混合交换系统中，光传输技术通常采用光纤通信技术，利用光的高速传输特性来传输大容量的数据。

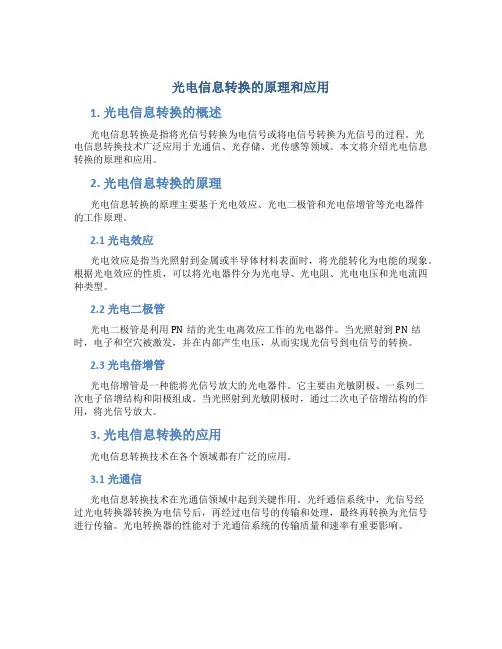

光电信息转换的原理和应用
光电信息转换的原理和应用1. 光电信息转换的概述光电信息转换是指将光信号转换为电信号或将电信号转换为光信号的过程。
光电信息转换技术广泛应用于光通信、光存储、光传感等领域。
本文将介绍光电信息转换的原理和应用。
2. 光电信息转换的原理光电信息转换的原理主要基于光电效应、光电二极管和光电倍增管等光电器件的工作原理。
2.1 光电效应光电效应是指当光照射到金属或半导体材料表面时，将光能转化为电能的现象。
根据光电效应的性质，可以将光电器件分为光电导、光电阻、光电电压和光电流四种类型。
2.2 光电二极管光电二极管是利用PN结的光生电离效应工作的光电器件。
当光照射到PN结时，电子和空穴被激发，并在内部产生电压，从而实现光信号到电信号的转换。
2.3 光电倍增管光电倍增管是一种能将光信号放大的光电器件。
它主要由光敏阴极、一系列二次电子倍增结构和阳极组成。
当光照射到光敏阴极时，通过二次电子倍增结构的作用，将光信号放大。
3. 光电信息转换的应用光电信息转换技术在各个领域都有广泛的应用。
3.1 光通信光电信息转换技术在光通信领域中起到关键作用。
光纤通信系统中，光信号经过光电转换器转换为电信号后，再经过电信号的传输和处理，最终再转换为光信号进行传输。
光电转换器的性能对于光通信系统的传输质量和速率有重要影响。
3.2 光存储光电信息转换技术在光存储领域也有重要应用。
光存储器件利用光电效应将光信号转换为电信号，并将电信号存储在介质中。
光存储器件的快速读写速度和大容量特性使其成为一种重要的数据存储方式。
3.3 光传感光电信息转换技术在光传感领域中广泛应用。
光传感器可以将光信号转换为电信号，并通过电信号分析光的强度、颜色、波长等参数，实现对环境中光的测量和感知。
光传感器被广泛应用于光电测量、光学成像、光学通信等领域。
3.4 其他应用领域除了上述应用领域，光电信息转换技术还被应用于光电子学、光学仪器、光电显示等领域。
随着光电信息转换技术的不断发展和应用扩展，其在更多领域中的应用将得到进一步推进。

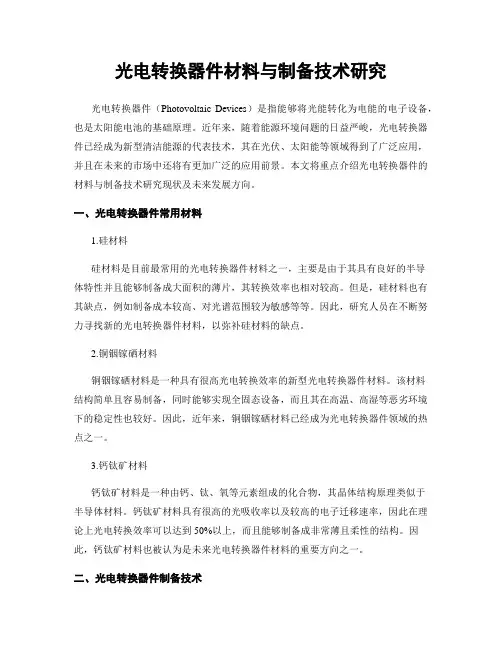

光电转换器件材料与制备技术研究
光电转换器件材料与制备技术研究光电转换器件（Photovoltaic Devices）是指能够将光能转化为电能的电子设备，也是太阳能电池的基础原理。
近年来，随着能源环境问题的日益严峻，光电转换器件已经成为新型清洁能源的代表技术，其在光伏、太阳能等领域得到了广泛应用，并且在未来的市场中还将有更加广泛的应用前景。
本文将重点介绍光电转换器件的材料与制备技术研究现状及未来发展方向。
一、光电转换器件常用材料1.硅材料硅材料是目前最常用的光电转换器件材料之一，主要是由于其具有良好的半导体特性并且能够制备成大面积的薄片，其转换效率也相对较高。
但是，硅材料也有其缺点，例如制备成本较高、对光谱范围较为敏感等等。
因此，研究人员在不断努力寻找新的光电转换器件材料，以弥补硅材料的缺点。
2.铜铟镓硒材料铜铟镓硒材料是一种具有很高光电转换效率的新型光电转换器件材料。
该材料结构简单且容易制备，同时能够实现全固态设备，而且其在高温、高湿等恶劣环境下的稳定性也较好。
因此，近年来，铜铟镓硒材料已经成为光电转换器件领域的热点之一。
3.钙钛矿材料钙钛矿材料是一种由钙、钛、氧等元素组成的化合物，其晶体结构原理类似于半导体材料。
钙钛矿材料具有很高的光吸收率以及较高的电子迁移速率，因此在理论上光电转换效率可以达到50%以上，而且能够制备成非常薄且柔性的结构。
因此，钙钛矿材料也被认为是未来光电转换器件材料的重要方向之一。
二、光电转换器件制备技术1.传统制备技术传统的光电转换器件制备技术主要包括沉积法、溅射法、化学气相沉积法等等。
这些制备技术能够实现对硅材料等传统材料的制备，但是对于新型的铜铟镓硒、钙钛矿等材料则需要更加先进的技术。
2.新型制备技术随着新型光电转换器件材料的不断涌现，研究人员也不断开发出一些新型制备技术。
例如：薄膜制备技术、纳米技术等。
这些技术具有制备精度高、材料结构好、生产成本低等优点，并且能够制备出更为高效的光电转换器件。
三、未来发展方向随着光电转换器件材料与制备技术的不断发展，其未来发展方向将会越来越多样化，同时也将会更加注重环保、绿色、低碳等方面的发展。

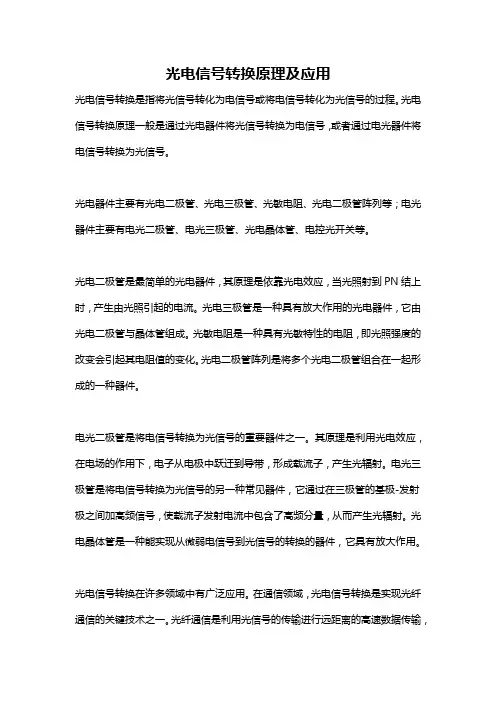

光电信号转换原理及应用
光电信号转换原理及应用光电信号转换是指将光信号转化为电信号或将电信号转化为光信号的过程。
光电信号转换原理一般是通过光电器件将光信号转换为电信号，或者通过电光器件将电信号转换为光信号。
光电器件主要有光电二极管、光电三极管、光敏电阻、光电二极管阵列等；电光器件主要有电光二极管、电光三极管、光电晶体管、电控光开关等。
光电二极管是最简单的光电器件，其原理是依靠光电效应，当光照射到PN结上时，产生由光照引起的电流。
光电三极管是一种具有放大作用的光电器件，它由光电二极管与晶体管组成。
光敏电阻是一种具有光敏特性的电阻，即光照强度的改变会引起其电阻值的变化。
光电二极管阵列是将多个光电二极管组合在一起形成的一种器件。
电光二极管是将电信号转换为光信号的重要器件之一。
其原理是利用光电效应，在电场的作用下，电子从电极中跃迁到导带，形成载流子，产生光辐射。
电光三极管是将电信号转换为光信号的另一种常见器件，它通过在三极管的基极-发射极之间加高频信号，使载流子发射电流中包含了高频分量，从而产生光辐射。
光电晶体管是一种能实现从微弱电信号到光信号的转换的器件，它具有放大作用。
光电信号转换在许多领域中有广泛应用。
在通信领域，光电信号转换是实现光纤通信的关键技术之一。
光纤通信是利用光信号的传输进行远距离的高速数据传输，光电信号转换器是将发送端的电信号转换为光信号进行传输，接收端再将光信号转换为电信号。
在这个过程中，光电信号转换器起到了不可或缺的作用。
在图像传感领域，光电信号转换器被广泛应用于数码相机、监控摄像头等设备中。
数码相机中，光信号通过光电信号转换器转换为电信号，再通过模数转换器转换为数字信号，最终生成图像。
类似地，监控摄像头中的光电信号转换器将光信号转换为电信号，然后通过视频处理器进行处理，最终生成视频图像。
此外，光电信号转换在医疗领域也有着广泛的应用。
例如，光电信号转换器常用于心电图机、血氧仪等医疗设备中。
心电图机通过测量心脏的电信号来分析心脏的功能状态，其中光电信号转换器将心脏的电信号转换为可视化的心电图信号。

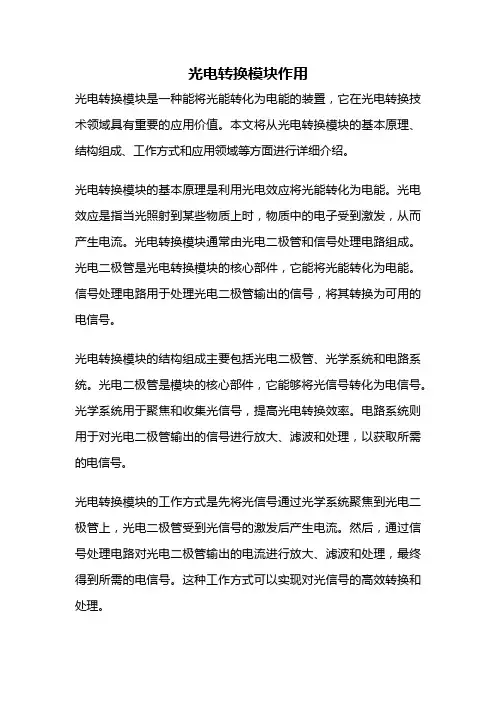

光电转换模块作用
光电转换模块作用光电转换模块是一种能将光能转化为电能的装置，它在光电转换技术领域具有重要的应用价值。
本文将从光电转换模块的基本原理、结构组成、工作方式和应用领域等方面进行详细介绍。
光电转换模块的基本原理是利用光电效应将光能转化为电能。
光电效应是指当光照射到某些物质上时，物质中的电子受到激发，从而产生电流。
光电转换模块通常由光电二极管和信号处理电路组成。
光电二极管是光电转换模块的核心部件，它能将光能转化为电能。
信号处理电路用于处理光电二极管输出的信号，将其转换为可用的电信号。
光电转换模块的结构组成主要包括光电二极管、光学系统和电路系统。
光电二极管是模块的核心部件，它能够将光信号转化为电信号。
光学系统用于聚焦和收集光信号，提高光电转换效率。
电路系统则用于对光电二极管输出的信号进行放大、滤波和处理，以获取所需的电信号。
光电转换模块的工作方式是先将光信号通过光学系统聚焦到光电二极管上，光电二极管受到光信号的激发后产生电流。
然后，通过信号处理电路对光电二极管输出的电流进行放大、滤波和处理，最终得到所需的电信号。
这种工作方式可以实现对光信号的高效转换和处理。
光电转换模块在很多领域都有广泛的应用。
在光通信领域，光电转换模块可用于将光信号转换为电信号，实现光纤通信和光通信设备之间的互联。
在太阳能领域，光电转换模块可用于将太阳能光能转化为电能，供给太阳能电池板和其他太阳能设备使用。
在光学传感领域，光电转换模块可用于光学传感器的信号检测和处理，实现对光学信号的测量和控制。
光电转换模块作为一种能将光能转化为电能的装置，在光电转换技术领域具有重要的应用价值。
它的基本原理是利用光电效应将光能转化为电能，结构组成包括光电二极管、光学系统和电路系统，工作方式是将光信号转换为电信号并经过处理，应用领域广泛涉及光通信、太阳能和光学传感等领域。
随着科技的不断发展，光电转换模块将会在更多领域发挥重要作用，为人们的生活和工作带来更多便利和效益。

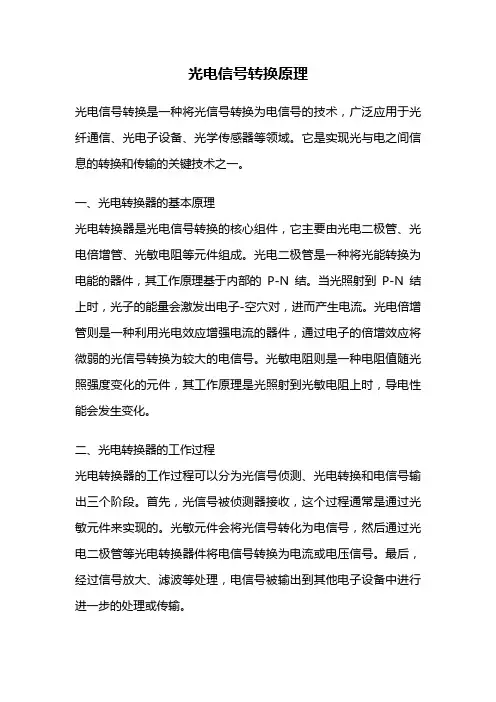

光电信号转换原理
光电信号转换原理光电信号转换是一种将光信号转换为电信号的技术，广泛应用于光纤通信、光电子设备、光学传感器等领域。
它是实现光与电之间信息的转换和传输的关键技术之一。
一、光电转换器的基本原理光电转换器是光电信号转换的核心组件，它主要由光电二极管、光电倍增管、光敏电阻等元件组成。
光电二极管是一种将光能转换为电能的器件，其工作原理基于内部的P-N结。
当光照射到P-N结上时，光子的能量会激发出电子-空穴对，进而产生电流。
光电倍增管则是一种利用光电效应增强电流的器件，通过电子的倍增效应将微弱的光信号转换为较大的电信号。
光敏电阻则是一种电阻值随光照强度变化的元件，其工作原理是光照射到光敏电阻上时，导电性能会发生变化。
二、光电转换器的工作过程光电转换器的工作过程可以分为光信号侦测、光电转换和电信号输出三个阶段。
首先，光信号被侦测器接收，这个过程通常是通过光敏元件来实现的。
光敏元件会将光信号转化为电信号，然后通过光电二极管等光电转换器件将电信号转换为电流或电压信号。
最后，经过信号放大、滤波等处理，电信号被输出到其他电子设备中进行进一步的处理或传输。
三、光电转换器的应用领域光电信号转换技术在现代通信系统中起着至关重要的作用。
光电转换器广泛应用于光纤通信系统中，将光信号转换为电信号后，通过光纤进行远距离传输。
光电转换器还被广泛应用于光电子设备中，如光电显示器、光电传感器等。
在光学传感器中，光电转换器可将光信号转换为电信号，用于检测和测量光照强度、颜色等参数。
四、光电转换器的发展趋势随着科技的不断进步，光电转换器的性能不断提高。
目前，光电转换器的速度、灵敏度和稳定性已经得到了显著的提升。
此外，新型材料的研发和应用也为光电转换器的发展提供了新的机遇。
例如，石墨烯、量子点等材料的引入，使得光电转换器在光电子学领域具有更广阔的应用前景。
光电信号转换原理是将光信号转换为电信号的关键技术，其基本原理是通过光电转换器将光能转换为电能。
光电转换简单电路
光电转换简单电路1. 光电转换的基本原理1.1 光电效应的发现1.2 光电效应的基本原理1.3 光电转换的应用领域2. 光电转换电路的基本组成2.1 光电转换元件2.2 光敏电阻2.3 光敏二极管2.4 光电管2.5 光电二极管2.6 光电晶体管3. 光电转换电路的工作原理及应用案例3.1 光敏电阻电路3.1.1 光敏电阻电路的工作原理3.1.2 光敏电阻电路的应用案例3.2 光敏二极管电路3.2.1 光敏二极管电路的工作原理3.2.2 光敏二极管电路的应用案例3.3 光电晶体管电路3.3.1 光电晶体管电路的工作原理3.3.2 光电晶体管电路的应用案例4. 光电转换电路的设计与优化4.1 电路的基本设计原则4.2 光电转换电路的参数选择4.3 光电转换电路的性能优化5. 光电转换电路在实际应用中的局限性与改进5.1 光电转换元件的选择限制5.2 光电转换电路的灵敏度与动态性能5.3 光电转换电路的温度影响5.4 光电转换电路的辐射环境适应性6. 光电转换电路的未来发展趋势6.1 新型光电转换元件的研究与应用6.2 智能化控制技术在光电转换电路中的应用6.3 光电转换电路的节能环保发展方向结论通过对光电转换简单电路的探讨，我们可以了解到光电效应的基本原理和光电转换电路的基本组成。
在应用方面，我们指出了光敏电阻电路、光敏二极管电路和光电晶体管电路的工作原理及应用案例。
此外，我们还讨论了光电转换电路的设计与优化方法，以及目前存在的局限性和改进方向。
最后，我们展望了光电转换电路的未来发展趋势，包括新型元件的研究与应用、智能化控制技术的应用以及节能环保的发展方向。
光电转换电路的发展将为现代科技和工业的各个领域提供更广阔的应用前景。
相机的构成--光电转换器件篇
相机的构成--光电转换器件篇相机其实就是针孔成像的具体化产物，现在的数码相机主要由镜头、光电转换器件（CMOS/CCD）、模/数转换器（A/D）、微处理器（MPU）、内置储存器、液晶屏幕（LCD）、可移动储存器、接口（计算机/电视机接口）、锂电池等构成这次先从数码相机的“胶卷”讲起：数码相机的胶卷有两部分组成，一件叫做“光电转换器件”主要完成胶卷底片上“感光”的过程，一件叫做“存储介质”，完成图像保存的任务。
光电转换器件主要分为CCD和CMOS 两大类，CCD（Charge Coupled Device），它使用一种高感光度的半导体材料制成，能把光线转变成电荷，通过模数转换器芯片转换成数字信号，数字信号经过压缩以后由相机内部的闪速存储器或内置硬盘卡保存，因而可以轻而易举地把数据传输给计算机，并借助于计算机的处理手段，根据需要和想像来修改图像。
CMOS（Complementary Metal-Oxide Semiconductor）和CCD一样同为在数码相机中可记录光线变化的半导体，它利用硅和锗这两种元素所做成的半导体，使其在CMOS上共存着带N（负电）和 P（正电）极，这两个互补效应所产生的电流即可被处理芯片纪录和解读成影像。
然而，CMOS的缺点就是太容易出现杂点, 这主要是因为早期的设计使CMOS在处理快速变化的影像时，由于电流变化过于频繁而会产生过热的现象。
在相同分辨率下，CMOS价格比CCD便宜，但是CMOS器件产生的图像质量相比CCD来说要低一些。
目前，由于工艺的进步，CCD的成本得到进一步的控制，小尺寸CCD集成高像素已经形成完整的生产规模，而由于成像原理限制，CCD在更高像素领域内无法满足成像和成本的要求，而COMS在这方面可以做的更好，所以高端相机也开始采用COMS做记录系统。
如Cannon5D、NikonD300等而存储介质则多样化，市面上常见的存储介质有CF卡、SD卡、SM卡、记忆棒（Memory Stick）、xD卡和小硬盘（MICRoDRIVE）等。
光电器件工作原理
光电器件工作原理光电器件是一类能够将光能转化为电能或将电能转化为光能的器件。
光电器件的工作原理主要涉及光的吸收、光电转换和电流产生等过程。
一、光的吸收光电器件中的光吸收通常通过半导体材料实现。
半导体材料具有带隙能级，当光束照射到半导体材料上时，其中的光子能量可以被半导体吸收。
在光照射下，光子能量被半导体吸收后，电子会从价带跃迁到导带，形成电子空穴对。
光的吸收程度与光子能量与半导体带隙能级之间的关系有关。
二、光电转换光电转换是指将光能转化为电能的过程。
在光电器件中，光的吸收会导致电子在半导体中的能级发生变化，从而产生电流。
根据光电转换的机制不同，光电器件可以分为光电导型器件和光电势型器件。
1. 光电导型器件光电导型器件是通过光照射下的光电导效应来实现光电转换的。
当光照射到光电导型器件上时，光子能量被半导体吸收后，会激发产生电子空穴对。
在电场的作用下，电子和空穴会分别向着相应的电极运动，形成电流。
光电导型器件常见的应用包括光电二极管、光电晶体管等。
2. 光电势型器件光电势型器件是通过光照射下的内光电效应来实现光电转换的。
内光电效应是指当光照射到半导体材料中时，由于光子能量的吸收，半导体材料内部会形成电势差。
通过将半导体材料的两侧连接外电路，就可以利用这个电势差产生电流。
光电势型器件常见的应用包括太阳能电池、光敏电阻等。
三、电流产生在光电器件中，光的吸收和光电转换最终会导致电流的产生。
电流的大小取决于光的强度和光电器件的特性。
光电器件中的电流可以通过外电路连接到其他电子器件中，从而实现光电器件的应用。
根据不同的光电器件类型和具体的应用需求，光电器件的工作原理会有所差异。
但总体而言，光的吸收、光电转换和电流产生是光电器件工作的基本过程。
通过合理设计光电器件的材料、结构和电路，可以实现高效、稳定和可靠的光电转换效果，从而满足各种光电应用的需求。
总结光电器件的工作原理主要涉及光的吸收、光电转换和电流产生等过程。
光电转换模块主要参数
光电转换模块主要参数1. 什么是光电转换模块？光电转换模块是一种能够将光能转换为电能的器件。
它通常由光敏元件和电子元件组成，能够将光信号转换为电信号，并输出给其他电路或设备进行进一步处理。
2. 光电转换模块的主要参数2.1 光敏元件参数光敏元件是光电转换模块的核心组成部分，它能够将光信号转换为电信号。
以下是光敏元件的主要参数：2.1.1 光敏元件类型常见的光敏元件类型有光电二极管（Photodiode）、光敏电阻（Photoresistor）、光电二极管阵列（Photodiode Array）等。
不同类型的光敏元件在光电转换过程中具有不同的特性和应用场景。
2.1.2 光敏元件灵敏度光敏元件的灵敏度指的是它对光信号的响应程度。
通常用光电流或光电阻值来表示，单位为安培/瓦特（A/W）或欧姆（Ω）。
灵敏度越高，光电转换效率越高。
2.1.3 光敏元件响应频率光敏元件的响应频率指的是它能够响应的光信号的频率范围。
不同类型的光敏元件具有不同的响应频率范围，一般在几十赫兹到几百兆赫兹之间。
2.2 电子元件参数电子元件是光电转换模块中用于信号处理和输出的部分。
以下是电子元件的主要参数：2.2.1 增益增益是指光电转换模块输出电信号的放大倍数。
它能够将光敏元件输出的微弱信号放大到合适的幅度，以便后续电路或设备能够正确处理。
2.2.2 噪声噪声是指光电转换模块输出信号中的随机干扰成分。
它可以由光敏元件、电子元件以及外界环境等多种因素引起。
噪声水平越低，模块的信噪比越高，输出信号质量越好。
2.2.3 功耗功耗是指光电转换模块在工作过程中消耗的电能。
较低的功耗可以延长模块的使用寿命，并减少对电源的需求。
2.3 其他参数除了光敏元件和电子元件的参数外，还有一些其他参数也需要考虑：2.3.1 工作温度范围光电转换模块的工作温度范围指的是它能够正常工作的温度范围。
一般来说，模块的工作温度范围应适应实际应用场景的要求。
2.3.2 尺寸和重量尺寸和重量是光电转换模块的物理参数，对于一些特殊应用场景（如微型设备）来说，尺寸和重量可能是非常重要的考虑因素。
光电转换模块
光电转换模块1. 概述光电转换模块是一种能够将光能转化为电能的设备。
它由光电二极管、放大器、滤波器等组成，可以将光信号转化为电信号，并通过放大器进行信号放大，最终输出用于各种应用的电信号。
本文将介绍光电转换模块的工作原理、组成部分以及应用案例。
2. 工作原理光电转换模块的工作原理基于光电效应。
光电二极管是光电转换模块的核心部件，其运作原理是当光照射到光电二极管上时，光子的能量会导致材料中的原子发生电离，从而产生电流。
这个电流可以通过放大器进行放大，进而转化为更大的电信号。
3. 组成部分光电转换模块主要由以下几个组成部分构成：3.1 光电二极管光电二极管是光电转换模块的核心部件，它是一种能够将光能转化为电能的器件。
普通的光电二极管是由硅(Si)或锗(Ge)等半导体材料制成的。
它具有高灵敏度、快速响应和较宽的波段响应范围等特点，适用于不同波长范围内的光信号转换。
3.2 放大器放大器是光电转换模块中的另一个重要组成部分。
光电二极管产生的电流比较微弱，需要通过放大器进行信号放大，以提高电信号的强度和稳定性。
常见的放大器包括运放放大器、差分放大器等。
3.3 滤波器滤波器用于滤除光电转换模块中的杂散光信号，以确保输出信号的纯净性和准确性。
滤波器可以根据不同的应用需求选择不同的波长范围，以滤除指定波长的光信号。
3.4 控制电路光电转换模块中的控制电路用于对光电二极管进行调控和控制信号的处理。
它可以实现对光电转换模块的工作状态进行监测和控制，通过调整电路参数来优化模块的性能。
4. 应用案例光电转换模块在各个领域中有广泛的应用，以下是几个常见的应用案例：4.1 光通信光电转换模块被广泛应用于光通信系统中。
它可以将光信号转换为电信号，然后通过光纤传输到接收端。
在光通信中，光电转换模块起到了重要的作用，可以实现高速、稳定的光信号传输。
4.2 光电传感器光电传感器是一种利用光电转换模块对光信号进行检测和测量的装置。
它可以通过光电转换模块将光信号转换为电信号，然后通过处理电路对信号进行分析，并输出相应的传感数据。
《光电信息技术》PPT课件
目录 章首 节首 上一张 下一张 结束
目录
序 前言
第一章：光电信息技术物理基础
§1.1 理论基础 §1.1.1 半导体能带理论 §1.1.2 光电发射效应 §1.1.3 光电导效应 §1.1.4 光伏效应 §1.1.5 热释电效应
21
目录 章首 节首 上一张 下一张 结束
8
目录 章首 节首 上一张 下一张 结束
专家倡导的“863计划”受信息化、数字 化、网络化浪潮的推动，中国的光电信 息市场和产业也呈现出高速增长态势， 成为拉动整个国民经济增长的第一支柱 行业。1999年底全国范围内建成了“八 横八纵”的光缆网．武汉、广东和长春
等地提出了建设中国光谷的规划。
现代信息技术的发展，迫切需要培
划的
7
目录 章首 节首 上一张 下一张 结束
重点是光电子产业。据国家统计资料显 示，世纪具有代表意义的主导产业，第 一是光子产业，第二是信息通信产 业……”。 我国政府十分重视光电子技术和产 业的发展，已将它列入国民经济优先发 展的领域，把光电子产业列为国家重点 发展计划，继1986年3月王大恒等四位
8 ．试设计一个用于水下作业的光纤开关系统， 用双向可控硅控制用电器。请画出全部电子线 路图。
25
目录 章首 节首 上一张 下一张 结束
§4.2.2 光电遥控 §4.2.3 光纤开关 §4.3 光纤通信 §4.3.1 光纤通信原理及构成 §4.3.2 光纤通信系统 §4.3.3 光纤网络系统 §4.4 光纤传感器 §4.4.1 元件型光纤传感器 §4.4.2 传输型光纤传感器
13
目录 章首 节首 上一张 下一张 结束
光电信息知识点总结
光电信息知识点总结一、光电信息的基本原理光电信息技术是基于光电子器件的技术，其基本原理是光电效应。
光电效应是指材料在受到光照射时，吸收光能并产生电子的现象。
光电信息技术通过利用光电器件将光能转换为电能来实现信息的传递、处理和控制。
光电信息技术的基本原理包括光电效应、光电转换、光电器件等。
其中，光电效应是指当光照射到材料表面时，光子的能量被材料吸收，激发出电子-空穴对，并在电场的作用下产生电流。
光电转换是指将光信号转换为电信号的过程，其过程包括光吸收、电子-空穴对的产生、电荷的运动、电流的输出等。
光电器件是利用光电效应来实现信息传递和控制的装置，包括光电二极管、光电晶体管、光电探测器等。
二、光电器件光电器件是利用光电效应来实现信息传递和控制的装置，主要包括光电二极管、光电晶体管、光电探测器等。
1. 光电二极管光电二极管是一种利用光电效应来实现光信号到电信号转换的器件，其工作原理是当光照射到PN结时，光子的能量被吸收，激发出电子-空穴对，使得PN结上发生电荷分离，产生光电流。
光电二极管广泛应用于光通信、光测量、光电控制等领域。
2. 光电晶体管光电晶体管是一种利用光电效应来控制电子流的器件，其工作原理是当光照射到PN结时，光子的能量被吸收，激发出电子-空穴对，使得PN结上发生电荷分离，进而在电场的作用下控制输出电流。
光电晶体管具有较高的灵敏度和速度，广泛应用于光电控制、光电调制等领域。
3. 光电探测器光电探测器是一种利用光电效应来检测光信号的器件，其工作原理是当光照射到探测器时，光子的能量被吸收，并产生光电流或光电压信号。
光电探测器主要包括光电二极管、光电晶体管、光电倍增管、光电子管等，广泛应用于光通信、光测量、光电控制等领域。
三、光通信光通信是一种利用光信号来传递信息的通信技术，其基本原理是光信号的发射、传输、接收和解调。
光通信具有传输速度快、带宽大、抗干扰能力强等优点，已成为现代通信网络的主要传输方式。
光电信息科学与工程课程
光电信息科学与工程课程1. 引言光电信息科学与工程是一门综合性的学科，涵盖了光学、电子学和信息科学等多个领域。
本文将对光电信息科学与工程课程进行全面详细、完整且深入的介绍。
2. 光电信息科学与工程的定义光电信息科学与工程是研究光、电子和信息的相互作用和综合应用的学科。
通过研究光电材料、光电器件和光电系统，以及光电信号的检测、传输和处理等技术，光电信息科学与工程致力于开发新型的光电器件和系统，提高光电信息的获取、存储和传输的效率和质量。
3. 光电信息科学与工程的学科内容光电信息科学与工程的学科内容非常广泛，主要包括以下几个方面：3.1 光学基础光学是光电信息科学与工程的基础。
光学研究光的传播、反射、折射、干涉、衍射等现象，以及光的波动和粒子性质等。
在光学基础中，学生将学习光学的基本理论、光学仪器的原理和使用方法，以及光学实验的设计和操作等。
3.2 电子学基础电子学是光电信息科学与工程的另一个重要基础。
电子学研究电子的运动、电子器件的工作原理和电子电路的设计等。
在电子学基础中，学生将学习电子学的基本理论、电子器件的分类和性能，以及电子电路的分析和设计等。
3.3 光电材料与器件光电材料与器件是光电信息科学与工程的核心内容之一。
光电材料与器件研究光的相互作用和转换过程，以及光电器件的性能和应用。
在光电材料与器件中，学生将学习光电材料的种类、制备方法和性能评价，以及光电器件的结构、工作原理和性能优化等。
3.4 光电系统与应用光电系统与应用是光电信息科学与工程的应用方向。
光电系统与应用研究光电器件的组合和光电系统的设计，以及光电技术在通信、显示、能源、医疗等领域的应用。
在光电系统与应用中，学生将学习光电系统的设计原则、光电系统的性能评估和光电技术在实际应用中的问题解决方法等。
4. 光电信息科学与工程的发展前景光电信息科学与工程作为一门新兴的学科，具有广阔的发展前景。
随着信息技术的快速发展，光电信息技术在通信、计算、显示、能源等领域的应用越来越广泛。
光电转换模块的原理和接线
光电转换模块的原理和接线光电转换模块是一种将光能转化为电能的设备，广泛应用于光伏发电、光电传感器、光通信等领域。
它的工作原理主要包括光的吸收、光电效应和电流输出。
第一，光的吸收。
光电转换模块通常由半导体材料制成，其中包含有能够吸收光线的光敏电极。
当光线照射到光敏电极上时，光能被吸收并转化为电能。
第二，光电效应。
光敏电极中的半导体材料在光的作用下会发生光电效应，产生电子和空穴。
光照射到光敏电极上的光子能量大于半导体材料的禁带宽度时，部分光子能量会被电子吸收，使其跃迁到导带上，形成自由电子；同时，光子能量也能使价带上的电子跃迁到导带上，形成自由空穴。
这样，光敏电极中便产生了由自由电子和自由空穴组成的电荷载流子。
第三，电流输出。
光敏电极中的电荷载流子在电场作用下会形成电流。
一般情况下，光电转换模块会设置正负两个极板，形成一个外加电场。
当光子被吸收并产生电荷载流子后，电荷载流子会被电场分开，自由电子向正极移动，自由空穴向负极移动，产生电流。
这样，光能就被转化为了电能。
光电转换模块的接线通常采用串联和并联两种形式。
串联接线是将多个光电转换模块依次连接，使它们共享工作电压，电流保持不变，可以提高输出电压；而并联接线则是将多个光电转换模块并联，使它们共享工作电流，电压保持不变，可以提高输出电流。
在实际应用中，光电转换模块的接线方式需要根据具体需求来选择。
对于功率较小的光电转换模块，串联接线可以更好地提高输出电压，适用于一些对电压要求较高的应用场景；而对于功率较大的光电转换模块，由于串联接线容易导致电流分布不均匀，造成部分光电转换模块工作不稳定，因此并联接线更常见和合适，可以提高输出电流。
总结起来，光电转换模块的工作原理主要包括光的吸收、光电效应和电流输出。
光线照射到光敏电极上时，光能被吸收并转化为电能，产生电子和空穴，形成电荷载流子。
接线方式可以选择串联和并联，根据具体需求来确定，以提高输出电压或电流。
通过这些原理和接线方法，光电转换模块在光伏发电、光电传感器、光通信等领域发挥着重要作用。
光电转换器件工作原理分析
光电转换器件工作原理分析光电转换器件是一种能够将光能转化为电能的装置，它在现代科技领域起到至关重要的作用。
光电转换器件可以通过光电效应将光能转化为电子能量，从而产生电流或电压。
本文将对光电转换器件的工作原理进行详细的分析。
一、光电转换器件的基本原理光电转换器件主要基于光电效应来工作，光电效应是指当光线照射到物质表面时，物质中的电子受到激发，从而形成电子的迁移和电流的产生。
根据光电效应的不同机制，光电转换器件可以分为光电导、光电光导和光电电势差三类。
1. 光电导效应光电导效应是最常见的一种光电效应。
当光线照射到半导体材料表面时，光子的能量被传递给半导体的电子。
如果光子的能量大于半导体材料的禁带宽度，半导体中的电子将从价带跃迁到导带，产生自由电子和空穴。
这些自由电子和空穴将在半导体中发生传导，从而形成电流。
2. 光电光导效应光电光导效应是一种光电效应的特殊形式，它主要应用于光纤通信领域。
在光纤通信中，光子传输信号的特点可用光导来实现。
当光线通过光纤传输时，光子会产生光电效应，将光能转化为电子能量。
这些电子能量在光纤中传导，使得光信号得以传递。
3. 光电电势差效应光电电势差效应是一种利用光电效应产生电压的方法。
在某些特殊的材料中，光子的能量可以导致物质内部的电子从禁带跃迁到导带，形成电势差。
这个电势差可以作为电源来驱动电路，实现光电转换。
二、光电转换器件的主要应用光电转换器件作为一种能将光能转化为电能的装置，在许多领域都有着广泛的应用。
下面将介绍一些光电转换器件的主要应用。
1. 光电汇流排光电汇流排是一种利用光电转换器件将光信号转换为电信号的装置。
它通过将多个光电转换器件连接在一起，形成一个可靠的光电汇流排系统。
光电汇流排可以应用于光通信、光计算和光存储等领域，具有高速传输、低损耗和容量大等优点。
2. 光伏电池光伏电池是一种广泛应用于太阳能领域的光电转换器件。
它通过将光能转化为电能，实现太阳能的利用。
光电转换器参数
光电转换器参数1. 引言光电转换器是一种能够将光能转换为电能的设备，广泛应用于太阳能电池、光电传感器、光电显示器等领域。
光电转换器的性能参数对于其应用效果至关重要。
本文将从光电转换器的基本原理、常见的性能参数以及测试方法等方面进行介绍。
2. 光电转换器的基本原理光电转换器的基本原理是光电效应。
光电效应是指当光照射到物质表面时，光子能量被物质吸收并激发物质中的电子，使其跃迁到导带或价带中，从而产生电流。
根据光电效应的不同机制，光电转换器可分为光电导和光电发射两种类型。
•光电导：光电导是指当光照射到半导体材料上时，产生电子与空穴对，并在电场作用下产生电流。
太阳能电池就是一种典型的光电导器件，其通过光照射到半导体材料上产生电子与空穴对，然后通过电场将电子与空穴分离，形成电流。
•光电发射：光电发射是指当光照射到金属表面时，金属表面的电子受到光激发，跃迁到金属的导带中，从而产生电流。
光电发射器件常用于光电传感器和光电显示器中。
3. 光电转换器的性能参数光电转换器的性能参数是评价光电转换器性能的重要指标，常见的性能参数包括光电转换效率、响应时间、光谱响应范围等。
•光电转换效率：光电转换效率是指光电转换器将光能转换为电能的效率。
对于太阳能电池来说，光电转换效率越高，太阳能电池的发电能力就越强。
光电转换效率的计算公式为：光电转换效率 = 输出光功率 / 输入光功率。
•响应时间：响应时间是指光电转换器从接收光信号到产生电信号的时间。
响应时间越短，光电转换器的响应速度就越快，适用于对光信号变化要求较高的应用场景。
•光谱响应范围：光谱响应范围是指光电转换器对光信号的响应范围。
不同类型的光电转换器对光信号的响应范围有所差异，例如太阳能电池对可见光和红外光的响应范围较广。
4. 光电转换器性能参数的测试方法为了准确评估光电转换器的性能，需要进行相应的测试。
以下是常见的光电转换器性能参数的测试方法：•光电转换效率测试：光电转换效率的测试需要测量输入光功率和输出光功率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
补充： 可控硅是P1N1P2N2四层三端结构元件，共有三个 PN结，分析原理时，可以把它看作由一个PNP管和一 个NPN管所组成，其等效图解如图所示。
A
IC1 IB1
G
可控硅等效图解图
电路符号 K
当阳极加正向电压时，一旦有足够的门极电流流入，就形成强烈的正 反馈： Ig↑→ Ib2↑ → Ic2 (=2Ib2) ↑= Ib1↑→ Ic1 (= 1Ib1) ↑
图3.3.1-3 电平转换电路
2．用于逻辑门电路
图a为两个光电耦合器组成的与门电路，如果在输入端A和B 同时输入高电平“1”，则两个发光二极管GY1和GY2都发光,
两个光敏三极管GG1， 和GG2都导通，在输出 端C就呈现高电平“1”。 在输入端A或B中只要 有一个为低电平“0”， 则其中有一个光敏三 极管不导通，输出端C 就为“0”，故为与门 电路。
补充： 1. 双向可控硅特性曲线
T2
G
T1
工作在第一象限有二种触 发方式 1 ＋ 和 1 － ，工作在第三 象限有二种触发方式 3 ＋ 和 3 － 。
1＋： T1对 T2加正电压， G 对T2加正电压；
图4.2.1-6 双向可控硅特性曲线
1－： T1对 T2加正电压， G 对T2加负电压；
2．双向可控硅的触发方式 四种触发方式
过压保护电路是利用光电耦合器的通断与否进行控制。电压 正常时，光电耦合器几乎无输出，VT管被反偏而截止。当某种原 因使电路电压升高时（零线断线或零线错接成相线等），取样电 路次级电压随之升高，光电耦合器满足工作条件。光耦输出电流 增大，使VT管偏置电压升高并饱和导通，执行机构继电器动作吸 合，切断电源进而达到保护电器的目的。若故障消除，电压随之 正常，该电路立即退出工作，恢复电路供电。
五、光电耦合双向可控硅
可控硅整流器（SCR），是一种很普通的单向低压控制高压的器件， 可将其用于光触发的形式。 双向可控硅是一种很普通的由可控硅整流器即SCR发展改进的器件， 它不仅能代替两只反极性并联的可控硅，而且仅需一个触发电路，是比较 理想的交流开关器件。它也可用于光触发形式。将一只SCR和一只LED密 封在一个封装中，就可以构成一只光耦合的SCR；而将一只双向可控硅和 一只LED密封在一个封装中就可以制成一只光耦合的双向可控硅。
二、光电耦合器的类型
其类型主要有：普通光电耦合器；达林顿光电耦合器；双 光电耦合器；四光电耦合器；（此四种统称为隔离光电耦合器） 开槽光电耦合器和反射光电耦合器。
使用单只光敏三极管作输出 级的普通光电耦合器（图a）， 通常是密封在一个六引脚的封装 之内，而光敏三极管的基极被引 到封装的外面以备使用。在平常 的使用中，基极是开路不用的， 在此情况下，光电耦合器具有 300kHz的有效带宽。然而，光敏 三极管能够转换为光敏二极管， （a）普通光电耦合器 图3.3.1-2 光电耦合器的类型 这只要将基极（引脚6）和发射 极（引脚4）的引出端短接在一 起即可，在这种情况下，带宽却 上升到约30MHz。
达林顿光电耦合器(图 b)也是密封在一个六引脚 的封装当中，而且其光敏 三极管的基极亦引到封装 之外以供使用。由于达林 顿管的高电流增益，因此 其有效带宽仅为30kHz。 图c和图d所示的双 和四光电耦合器都是利用 单只光敏三极管作为输出 级的，而这些光敏三极管 的基极却不能外部引用。 图3.3.1-2 光电耦合器的类型
§3.3 光电信息转换组合器件
§3.3.1 光电耦合器
光电耦合器是以光为媒介传输电信号的一种电一光一电转换器件。它由发光源和受光 器两部分组成。把发光源和受光器组装在同一密闭的壳体内，彼此间用透明绝缘体隔 离。发光源的引脚为输入端，受光器的引脚为输出端。
一、结构和特点
光电耦合器是将LED和光敏三极管紧密的组装在一起， 密封在一个对外隔光的封装之内，这样LED的光线能够落到 光敏三极管的表面上。如图：
（应用时一般采用第一和第三象限的组合）
3＋： T1对 T2加负电压， G 对T2加正电压；
四、光电耦合器的应用
1．用于电平转换 由于各种集成电路所用的电源电压是不同的，如在一个 系统中用二种材料的集成电路芯片，则需要进行电平的转换。 另外各种传感器的电源电压有时也难于与集成电路相同，故 进行电平转换有时是必要的。 图3.3.1-3是 PMOS电路电平转到 TTL(晶体管-晶体管逻辑电 路)电路电平的电路图。 该电路中，输入是 -20伏到0伏的脉冲， 输出是0伏到5伏的脉 冲，前后电路完全是 隔离的。
报警装置
+Ec +Ec R2 J SCR J
发光器件发出的光照射 在光敏三极管上，三极管 饱和导通，从而使可控硅 ~ SCR出于截止状态。在有 物体通过光路时将会折断 光线，从而使光敏三极管 截止，可控硅SCR被触发 导通，继电器J吸合，接通 音响报警。按下复位按钮 AN可解除报警。
应用：过压保护电路
光控可控硅元件又称作光激可控硅或光控硅晶闸管。特 点是在控制极区以光触发代替电触发。
光敏二极管、光敏三极管的输出电流小，在实际的应用中 往往需要附加放大、整形、输出等电路；而光控可控硅元件 输出电流可达安培级，并且电流大小不随光强变化而变化。 因此光控可控硅已作为自动控制元件而广泛应用于光继电器 ，自控、隔离输入开关，光计数器，红外探测器，光报警器 等方面。
补充：
可控硅（晶闸管 ）在自动控制，机电领域，工业 电气及家电等方面都有广泛的应用。可控硅是一种有 源开关元件，平时它保持在非导通状态，直到由一个 较少的控制信号对其触发或称“点火”使其导通，一
旦被点火就算撤离触发信号它也保持导通状态，要使
其截止，可在其阳极与阴极间加上反向电压或将流过 可控硅二极管的电流减少到某一个值以下。 SCR（Silicon Controlled Rectifier）可控硅整流器
补充：
可控硅二极管可用两个不同极性（P-N-P和N-P-N）晶 体管来模拟，如图G1所示。当可控硅的栅极悬空时，BG1 和BG2都处于截止状态，此时电路基本上没有电流流过负载 电阻RL，当栅极输入一个正脉冲电压时，BG2导通，使BG1 的基极电位下降，BG1因此开始导通，BG1的导通使得BG2 的基极电位进一步升高，BG1的基极电位进一步下降，经过 这一个正反馈过程使BG1和BG2进入饱和导通状态。
注意：在所有这四种器件里，输入引脚都 是在封装的某一边上而输出引脚则是在封装的
另一边上。这种结构有利于增加隔离电压的最
大可能值。还要注意的有，在图3.3.1-2(c)和图
3.3.1-2(d)所示的双和四光电耦合器件中，尽管
它们具有1.5kV的隔离电压值，但是在相邻通道
之间所出现的电位差却绝对不允许超过500V。
图3.3.1-6和 图3.3.1-7示出它 们的典型外形 （它们通常被密 封在一只六引脚 的双列直插式的 封装中）。
图3.3.1-6 典型的光耦合SCR
图3.3.1-7 典型的光耦合双向可控硅
补充：
T2 G
T1
硅双向开关SBS（Silicon Bidirectional Switch）也叫 双向触发晶体管。它相当于把两只硅单向开关反极性并 联，等效电路及符号如图所示 。硅双向开关的正向特性 及用途与硅单向开关相同，而正、反向转折电压的对称 性又与双向触发二极管相近，区别只是对称性更好 。
图3.3.1-4 光电耦合器在门电路中的应用
光电耦合器是近年来发展起来的新型器件，应 用范围和生产量正在急剧增加。由于它具有独特的
优点，可组成各种各样的电路，因而可应用在测量
仪器、精密仪器、工业和医用电子仪器．自动控制、 遥控和遥测、各种通信装置、计算机系统及农业电 子设备等广阔领域。
ቤተ መጻሕፍቲ ባይዱ
在开关电路中的应用
图3.3.1-4 光电耦合器在门电路中的应用
图(d)的原理与图 (c)相似，但从集电极输出，输入端A或 B中有一个或两个为高电平“ 1”，输出就为低电平“ 0” ，故 为或非门电路。
图3.3.1-4 光电耦合器在门电路中的应用
3．起隔离作用
问题：为什么要隔离？
光电耦合器的应用主要体现在电信 号的隔离一种是同一设备内的高低 压隔离，另外一种就是两种不同设 备的电信号传递往往都会设计成隔
图3.3.1-1 光电耦合器结构
光电耦合器的一个重要特性是其输入端相联接的电路可以 和其输出端的电路完全隔开，并且在这两个电路之间可以安全 地存在成百上千伏的电位差而不会对光电耦合器的工作产生不 利影响。 光电耦合器的另一个重要特性是用IF 控制I ，信号的传递 是单向的。输出端即使有很强的干扰和噪声，也不会影响反 馈到输入端。
可控硅的特性：
①具有单向导电性，电流只能从阳极流向阴极;
②具有正向导通的可控特性;
正向导通两个条件： （1）阳极加上正向电压；（2）门极 和阴极之间加上一定的正向门极电压Ug 。 ( 称为触发)
③可控硅一旦触发后，门极对它将失去控制作用；
④使导通的可控硅阻断： 降低阳极电压或减小阳极电流Ia。
光控可控硅元件
+Vb R K -b 输入 T 输入 T +a +Vb R +a
K
-b
常开电路
常闭电路
光电耦合器的停电报警电路
用透明胶纸将Φ55mm红色发光二极管与光敏电阻卷好，放人一段黑 色笔杆中，两端用胶粘好，即成为一个光电耦合器，它适用于作低频开关 电路，如图(a)所示。
图(b)为采用光电耦合器的停电报警电路。当平时有市电时，光电耦 合器中的发光二极管亮，经耦合使光敏电阻阻值变小，VT1截止，VT1、 VT2组成的振荡器不工作。当市电停电时，光敏电阻阻值增加，使VT1导 通，振荡器开始工作，发出报警声。
三、光电耦合器的检测
在检测输入端时，一般均参照红外发光二极管的检测方法。检测输 出端时应参照光敏三极管的检测方法。
万用表置于欧姆档，红、黑表笔接入两 个引脚，一次指数为无穷大，互换后表 针为几千欧，则黑表笔所结引脚为发光 二极管的正极。
