电气控制与PLC应用第一次作业
国开电大《电气控制与PLC》形考作业一答案
PLC的工作方式是答案：循环扫描工作方式JMP n 这条指令中，n的取值范围是答案：0-255在梯形图中用于将并联电路块进行串联装载指令是答案：ALD世界上第一台PLC生产于答案：1969年美国可编程序控制器PLC，最初只具备逻辑控制、定时、计数等功能，主要是用来取代下列哪种系统（）答案：继电接触器控制比较指令是将两个操作数按指定的条件进行比较，比较条件成立时，触点就（）。
答案：闭合SM0.4的功能是（）。
答案：周期为1min的时钟脉冲PLC按时基脉冲可分为1 ms、10 ms和（）三种类型。
答案：100 ms小型机的总点数在( )。
答案：256点以下ON指令用于（）的并联连接。
答案：单个常闭触点PLC具有模数转换和数模转换功能，完成对模拟量的控制与调节。
答案：正确PLC配置有较强的监控功能，能记忆某些异常情况，或当发生异常情况时自动中止运行。
答案：正确-般PLC均配置I/O电平转换，输入电平转换是用来将微处理器控制的低电平信号转换为控制设备所需的电压或电流信号。
答案：错误PLC按顺序对程序扫描，即从上到下，从左到右的扫描每条指令，最后将程序执行的结果写入寄存执行结果的输出映像区中保存。
答案：正确集散控制系统由单回路仪表控制系统发展起来，主要侧重于开关量顺序控制方面。
答案：错误PLC的扫描周期仅取决于CPU模板的运算速度。
答案：错误S7-200PLC属于大型高档PLC。
答案：错误PLC程序的梯形图语言相比其它几种编程语言，形象直观，程序的输入和修改方便，功能最强。
答案：错误PLC的加计数器是通过获取计数输入信号的上升沿进行加法计数的计数方法。
答案：正确输入输出模板既可以与CPU模板放置在一起，又可远程安装。
答案：正确。
山东大学PLC第一次作业
第一次作业1.什么是PLC的系统程序？什么是PLC的用户程序？他们的作用分别是什么？答：PLC的系统程序是由PLC厂商预先编写好的程序，用于控制PLC的基本功能和运行逻辑，包括输入输出模块的配置、通信设置、故障处理等。
系统程序是PLC赖以工作的基础，采用汇编语言编写，通常是固化在PLC的存储器中，用户无法修改。
系统程序分为系统监控程序和解释程序。
PLC的用户程序又称为应用程序，是用户为完成某一特定的控制任务而利用PLC的编程语言编制的程序。
用户程序通过编程器输入到PLC的用户程序存储器中。
系统程序的作用是确保PLC正常运行，提供基本的控制功能和保障系统的稳定性。
用户程序的作用是根据具体的控制需求实现特定的功能和逻辑，实现对设备或系统的精确控制。
系统程序和用户程序相辅相成，共同完成PLC的控制任务。
2.PLC工作时采用什么方式？为什么表面上看PLC程序好像是同步运行的？答：PLC在工作时通常采用循环扫描方式工作。
PLC程序被分为多个任务或程序段，每个任务按照一定的顺序被扫描执行。
在每个扫描周期内，PLC会依次执行每个任务。
表面上看，PLC程序好像是同步运行的是因为在一个扫描周期内，PLC会按照预先设定的顺序依次执行每个任务。
这种顺序执行的方式使得PLC程序看起来是同步运行的，即每个任务似乎在同一时间点被执行。
然而，实际上PLC程序是按照扫描周期依次执行每个任务的，因此在不同扫描周期内，不同任务的执行顺序可能会有所不同。
3.PLC在一个工作周期中完成哪些工作？答：（1）上电后初始处理：PLC刚加上电源后，进行一次上电后初始处理，为PLC工作做好准备。
上电后初始处理，用于清除内部继电器区，并复位所有计时器，检查I/O单元的连接等。
（2）共同处理：用于复位监视计时器，检查I/O总线是否正常，检查扫描时间是否过长，检查程序存储器有无异常。
检查正常后，方可进行下面的操作。
如果有异常情况，可根据错误的严重程度发出报警或停止PLC运行。

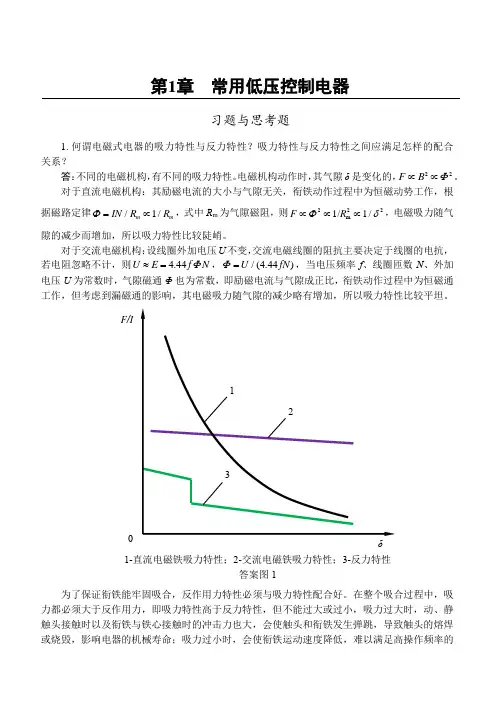

(完整版)电气控制与PLC应用_第1章习题与思考题参考解答
第1章 常用低压控制电器习题与思考题1. 何谓电磁式电器的吸力特性与反力特性？吸力特性与反力特性之间应满足怎样的配合关系？答：不同的电磁机构，有不同的吸力特性。
电磁机构动作时，其气隙δ是变化的，22F B Φ∝∝。
对于直流电磁机构：其励磁电流的大小与气隙无关，衔铁动作过程中为恒磁动势工作，根据磁路定律/1/m m IN R R Φ=∝，式中R m 为气隙磁阻，则222m 1/1/F R Φδ∝∝∝，电磁吸力随气隙的减少而增加，所以吸力特性比较陡峭。
对于交流电磁机构：设线圈外加电压U 不变，交流电磁线圈的阻抗主要决定于线圈的电抗，若电阻忽略不计，则 4.44U E f N Φ≈=，/(4.44)U fN Φ=，当电压频率f 、线圈匝数N 、外加电压U 为常数时，气隙磁通Φ也为常数，即励磁电流与气隙成正比，衔铁动作过程中为恒磁通工作，但考虑到漏磁通的影响，其电磁吸力随气隙的减少略有增加，所以吸力特性比较平坦。
为了保证衔铁能牢固吸合，反作用力特性必须与吸力特性配合好。
在整个吸合过程中，吸力都必须大于反作用力，即吸力特性高于反力特性，但不能过大或过小，吸力过大时，动、静触头接触时以及衔铁与铁心接触时的冲击力也大，会使触头和衔铁发生弹跳，导致触头的熔焊或烧毁，影响电器的机械寿命；吸力过小时，会使衔铁运动速度降低，难以满足高操作频率的1-直流电磁铁吸力特性；2-交流电磁铁吸力特性；3-反力特性 答案图1F/Iδ0 123要求。
因此，吸力特性与反力特性必须配合得当，才有助于电器性能的改善。
在实际应用中，可调整反力弹簧或触头初压力以改变反力特性，使之与吸力特性有良好配合，参见答案图1所示。
2.单相交流电磁机构为什么要设置短路环？它的作用是什么？三相交流电磁铁要否装设短路环？答：由于单相交流接触器铁心的磁通是交变的，故当磁通过零时，电磁吸力也为零，吸合后的衔铁在反力弹簧的作用下将被拉开，磁通过零后电磁吸力又增大，当吸力大于反力时，衔铁又被吸合。
电气控制与PLC应用技术第一章答案
一：填空题1.1 刀开关在安装时，手柄要(向上)不得(倒装或平装),避免由于重力自动下降，引起误动合闸。
接线时，应将(电源线)接在刀开关上端,(负载线)接在开关下端。
1.2 转换开关由(触头座),(凸轮), (转轴),定位机构(螺杆)、(手柄)及外壳等部分组成。
1.3 螺旋式熔断器在装接使用时，(电源线)应当接在下接线端，_负载线_接到上接线端。
1.4 自动空气开关又称(自动空气断路器)，其热脱扣器做(过载)保护用，电磁脱口机构做（短路）保护用，欠电压脱扣器做（断路）保护用。
1.5 接触器按其主触点通过电流的种类不同可分为(直流接触器)和(交流接触器)接触器两种。
1.6 交流接触器由(电磁机构)、(触头闭合),(灭弧装置)及其他部件等四部分组成。
1.7 热继电器是利用电流的(热)效应而动作的，它的发热元件应(串联)于电动机电源回路中。
1.8 电压继电器按动作电压值的不同，有(过电压),(欠电压)和(零电压)之分。
1.9 中间继电器的结构和原理与(交流接触器)相同，故也称为(辅助)继电器，其各对触头允许通过额定电流一般为(10)安。
1.10电流继电器的吸引线圈应(串联)在主电路中。
欠电流继电器在主电路通过正常工作电流时，动铁芯已经被(吸合),当主电路的电流(下降至) 。
)KA(。
电流继电器的文字符号是)释放(其整定电流时，动铁芯才被二：判断题（正确的打√，错误的打×）1.11 刀开关铁壳开关组合开关的额定电流要大于实际电路电流。
（R ）1.12 刀开关若带负载操作时，其动作越慢越好。
（F）1.13 选择刀开关时，刀开关的额定电压应大于或等于线路的额定电压，额定电流应大于或等于线路的额定电流。
（R）1.14 熔断器应用于低压配电系统及用电设备中，作为短路和过电流保护，使用时并接在被保护电路中。
（F）1.15 中间继电器有时可控制大容量电动机的启停。
（F）1.16 交流接触器除通断电路外，还具备短路和过载保护作用。
电气控制及PLC习题及答案
电气控制及P L C习题及答案Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT习题及答案《电气控制及PLC应用》第一部分电气控制部分项目一电动机正反转控制线路1．电路中FU、KM、KA、FR和SB分别是什么电器元件的文字符号答：熔断器、接触器、继电器、热继电器、按钮2．鼠笼型异步电动机是如何改变旋转方向的答：改变电动机三相电源的相序即可改变电动机的旋转方向，而改变三相电源的相序只需任意调换电源的两根进线3．什么是互锁（联锁）什么是自锁试举例说明各自的作用。
答：自锁：典型的应用是用自己的常开触点与开启按钮并联，锁定回路。
即使开启按钮弹开了，由于有自锁触点的连接，仍可形成回路。
这种接法就叫做“自锁”。
互锁：典型的应用是将继电器A的常闭触点串联在其他回路当中，而其他回路中继电器B的常闭触电串联在继电器A的回路中。
当继电器A的线圈先得电时，它的常闭触电会断开继电器B的回路。
相反，如果继电器B的线圈先得电时，它的常闭触电会断开继电器A的回路。
这样互相牵制，起到一定的逻辑作用。
这种接法就叫“互锁”。
4．低压电器的电磁机构由哪几部分组成答：电磁系统主要由线圈、铁芯（静铁芯）和衔铁（动铁芯）3部分组成5．熔断器有哪几种类型试写出各种熔断器的型号。
熔断器在电路中的作用是什么答：熔断器按结构形式分为半封闭插入式、无填料封闭管式、有填料封闭管式、螺旋自复式熔断器等。
其中，有填料封闭管式熔断器又分为刀形触点熔断器、螺栓连接熔断器和圆筒形帽熔断器。
瓷插式RC螺旋式RL有填料式RT无填料密封式RM快速熔断器RS熔断器的作用：熔断器是在控制系统中主要用作短路保护的电器，使用时串联在被保护的电路中，当电路发生短路故障，通过熔断器的电流达到或超过某一规定值时，以其自身产生的热量使熔体熔断，从而自动分断电路，起到保护作用。
6．熔断器有哪些主要参数熔断器的额定电流与熔体的额定电流是不是一样（1）额定电压（2）额定电流（3）分断能力（4）时间—电流特性不一样，熔断器的额定电流与熔体的额定电流是两个不同的概念，通常一个额定电流等级的熔断器可以配用若干个额定电流等级的熔体，但熔体的额定电流不能大于熔断器的额定电流。
(完整版)电气控制与PLC应用习题及答案
《电气控制与PLC》习题集目录第一章 (2)第一章参考答案 (4)第二章 (12)第二章参考答案 (15)第三章 (20)第三章参考答案 (21)第四章 (24)第四章参考答案 (24)第五章 (28)第五章参考答案 (28)第六章 (33)第六章参考答案 (35)第七章 (36)第七章参考答案 (42)第八章 (44)第八章参考答案 (46)第九章 (47)第九章参考答案 (48)第一章1. 从外部结构特征上如何区分直流电磁机构与交流电磁机构?怎样区分电压线圈与电流线圈?2. 三相交流电磁铁有无短路环，为什么?3. 交流电磁线圈误接入对应直流电源，直流电磁线圈误接入对应交流电源，将发生什么问题，为什么？4. 交流、直流接触器是以什么来定义的?交流接触器的额定参数中为何要规定操作频率?5. 接触器的主要技术参数有哪些?其含义是什么?6. 如何选用接触器?7. 交流、直流电磁式继电器是以什么来定义的?8. 电磁式继电器与电磁式接触器在结构上有何不同?9. 何为电磁式继电器的吸力特性与反力特性?它们之间应如何配合?10. 电磁式继电器的主要参数有哪些?其含义如何?11. 过电压继电器、过电流继电器的作用是什么?12. 中间继电器与接触器有何不同?13. 何为通用电磁式继电器?14. 如何选用电磁式继电器?15. 星形联结的三相异步电动机能否采用两相热继电器来做断相与过载保护，为什么?16. 三角形联结的三相异步电动机为何必须采用三相带断相保护的热继电器来做断相与过载保护？17. 熔断器的额定电流、熔体的额定电流、熔体的极限分断电流三者有何区别?18. 热继电器、熔断器的保护功能有何不同?19. 能否用过电流继电器来做电动机的过载保护，为什么?20. 如何选用电动机过载保护用的热继电器?21. 低压断路器具有哪些脱扣装置?各有何保护功能?22. 如何选用塑壳式断路器?23. 电动机主电路中接有断路器，是否可以不接熔断器，为什么?24. 行程开关与接近开关工作原理有何不同?25. 速度继电器的释放转速应如何调整?26. 交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象?为什么?27. 电弧是如何产生的?对电路有何影响?常用的灭弧方法有哪些?28. 为什么刀开关在安装时手柄方向必须向上?使用时如何接线?29. 从结构特征上如何区分直流接触器与交流接触器?30. 线圈电压为220V的交流接触器，误接人380V交流电源上会发生什么问题?为什么?31. 两只线圈电压为220V的交流接触器能否串联后接入440V交流电源上?为什么?若将损坏的接触器灭弧罩取下，接触器是否还可继续使用，为什么?32. 交流接触器线圈断电后，衔铁不能立即释放，从而使电动机不能及时停止。
2017山东理工大学电气控制与PLC作业作业
内容:
电动机采用制动措施的目的是为了停车平稳。
1、错
2、对
标准答案:1
学员答案:
本题得分:0
题号:8题型:是非题本题分数:10
内容:
梯形图中，与左母线相连的只能是各元件的触点或功能块。
1、错
2、对
标准答案:2
学员答案:
本题得分:0
题号:9题型:单选题（请在以下几个选项中选择唯一正确答案）本题分数:10
1、错
2、对
标准答案:2
学员答案:
本题得分:0
题号:5题型:是非题本题分数:10
内容:
接触器不具有欠压保护的功能。
1、错
2、对
标准答案:1
学员答案:
本题得分:0
题号:6题型:是非题本题分数:10
内容:
累加器可以用来向子程序传递参数，也可以从子程序返回参数。
1、错
2、对
标准答案:2
学员答案:
本题得分:0
内容:
梯形图中，与右母线相连的只能是线圈或功能块。
1、错
2、对
标准答案:2
学员答案:
本题得分:0
题号:3题型:是非题本题分数:10
内容:
PLC的运算和控制中心是微处理器。
1、错
2、对
标准答案:2
学员答案:
本题得分:0
题号:4题型:是非题本题分数:10
内容:
当电源失电时，定时器与计数器均复位。
1、错
2、对
本题得分:0
题号:10题型:单选题（请在以下几个选项中选择唯一正确答案）本题分数:10
内容:
在控制线路中，如果两个动合触点串联，则它们是___关系。
PLC实训个人总结
PLC实训个人总结PLC实训个人总结总结是指对某一阶段的工作、学习或思想中的经验或情况加以总结和概括的书面材料，它能帮我们理顺知识结构，突出重点，突破难点，让我们抽出时间写写总结吧。
那么总结有什么格式呢？以下是小编帮大家整理的PLC实训个人总结，欢迎大家借鉴与参考，希望对大家有所帮助。
PLC实训个人总结1为期一个星期的PLC实训已经结束。
在这周里，我要完成有传统电气控制和PLC电气控制实训两个实训过程。
电气控制有五个项目（至少完成3项）：机床工作台正、反转自动往返控制、十字路口红绿灯控制、PLC自动喷泉控制系统等。
王永华老师跟我们讲完项目控制要求、项目任务和一些元件使用后，就让我们开始着手接线，而老师就在一旁指导我们。
在实训的过程中，虽然本次课程设计是要求自己独立完成，但是还是脱离不了集体的力量，通过实训让我学会虚心求教，细心体察，大胆实践。
任何能力都是在实践中积累起来的，都会有一个从不会到会，从不熟练到熟练的过程，人常说“生活是最好的老师”就是说只有在生活实践中不断磨练，才能提高独立思考和解决问题的能力；同时也培养了自己优良的学风、高尚的人生、团结和合作的精神；学会了勤奋、求实的学习态度。
求实就是脚踏实地，求真务实，谦虚谨慎、介骄介躁、对知识的掌握要弄通弄懂，对技术的掌握要严守规范、严谨细致、精益求精。
一个人的力量是有限的，团结合作的力量是无穷的，通过对各个项目的加工让我明白：一粒沙虽小，但无数粒却能汇成无限的沙漠；水滴虽小，却你汇成辽阔的海洋；你的一个思想、一个方法，他的一个思想和方法，相互交流互换就有了两个思想和方法，当今社会竞争日益激烈，而我们现在就应该学会与他人合作。
通过这次实训使我明白了视讯的意义：1.学生理论和实践相结合的理念得到深化。
通过实训，学生可以了解社会上需要什么样的人才，自己需要怎样努力才符合社会和时代发展的需要。
2.通过实训工作，全面认知所从事行业、岗位需要具备什么才能，自己做得怎样，是否符合自己的兴趣。
新手练习plc的练习题
新手练习plc的练习题PLC（可编程逻辑控制器）是一种用于自动化控制系统的电子设备，被广泛应用于各个领域。
对于新手来说，掌握PLC的操作和编程是学习自动化控制的重要一步。
本文将提供一些PLC的练习题，帮助新手提高他们的PLC编程技能。
练习题一：LED灯控制题目描述：设计一个PLC程序，通过一个按钮来控制一个LED灯的开和关。
当按钮按下时，LED灯亮起，再次按下时灯灭。
解答：这是一个基础的PLC控制任务。
我们可以使用一个输入接口（按钮）和一个输出接口（LED灯），并写一个简单的Ladder逻辑程序来实现控制。
首先，我们需要配置一个输入接口，将按钮与PLC的一个输入点连接。
然后，配置一个输出接口，将LED灯与PLC的一个输出点连接。
接下来，我们可以使用Ladder逻辑图来编写PLC程序。
如下所示：--- 将按钮连接到I0，并连接到左边的线圈I0 -------------------------------------( )-----------|V--- 将LED灯连接到Q0，并连接到右边的线圈|VQ0 -------------------------------------( )-----------上述逻辑图中，按下按钮（I0）会导致左边的线圈闭合，接通电路，从而导通LED灯（Q0），灯亮起。
再次按下按钮，左边线圈断开，LED灯灭掉。
练习题二：电机正反转控制题目描述：设计一个PLC程序，通过两个按钮实现一个电机的正反转控制。
一个按钮用于电机正转，另一个按钮用于电机反转。
解答：这是一个稍微复杂一点的PLC控制任务。
我们需要两个输入接口（正转按钮和反转按钮）和一个输出接口（电机）来实现控制。
首先，配置两个输入接口，将两个按钮与PLC的两个输入点连接。
然后，配置一个输出接口，将电机与PLC的两个输出点连接。
接下来，我们使用Ladder逻辑图编写PLC程序。
如下所示：--- 将正转按钮连接到I0，并连接到上方的线圈I0 -------------------------------------( )-----------|V--- 将反转按钮连接到I1，并连接到下方的线圈I1 -------------------------------------( )-----------|V--- 将电机正转线圈连接到Q0，并连接到上方输出接口|VQ0 -------------------------------------( )-----------|V--- 将电机反转线圈连接到Q1，并连接到下方输出接口|V上述逻辑图中，按下正转按钮，正转按钮的线圈闭合，导通Q0，电机正转。
电气控制及PLC应用作业题,复习题
电气控制与PLC作业题、复习题及答案一、填空题：1、三相异步电动机机主要由定子和转子组成。
2、执行指令“SUB K50 K10 D1”后，D1数据寄存器的操作数是 40 。
3、在PLC的面板上，POWER指示灯亮表示电源正常状态、RUN指示灯亮表示运行状态。
BATTY指示灯亮表示：内部电源耗尽 PROGE亮表示：程序运行错误。
4、在变址寄存器中，当V0=14，Z0=10时，D6V0是 D20 ，D10Z0是 D20 。
5、FX2N - 16MR表示为 FX2N 系列的基本单元，I/O总接口数为 16 。
6、PLC硬件结构主要由CPU 、存储器、I/O接口、通信接口和电源组成。
7、子程序以P开头，以返回指令SRET结束，子程序编写在FEND 指令后面。
8、执行指令“ADD K50 K20 D1”后，D1数据寄存器的操作数是 70 。
9、利用PLC基本指令对梯形图编程时，通常按从左到右、自上而下的原则进行。
10、比较类指令包括三种，即接点比较指令、组件比较指令和区间比较指令。
11、M8000作用是运行监控、M8002作用是初始脉冲、INC作用是加1。
12、PLC输出继电器的触点与输出端子相连，输出端除了提供一对继电器常开触头用于接通负载以外，还可以提供内部常开和常闭触点供编程使用。
13、PLC中的两条步进指令是 STL 和 RET二、问答题：1、简述PLC的周期扫描工作方式？答：PLC采用逐行循环扫描的串行工作方式，每一个扫描周期包括输入采样、程序执行和输出刷新3个阶段。
2、什么叫同步转速？什么叫作转差率？电动机的转速n增大时，转差率S怎样变化？答：旋转磁场的转速叫同步转速。
电动机转子的转速与旋转磁场转速之差叫做转速差，转速差与同步转速的比值叫转差率，用S表示，即S=n0-n/n0三、判断题：1、正反转控制用两个接触器实现，正反转接触器之间必须实现接触器常闭触头的联锁。
接触器联锁触头具有“常闭、串联”的特点。
2023秋季学期国开河南电大专科《电气控制与PLC》无纸化考试(作业练习1至3+我要考试)试题及答案
A.正确 B.错误 ［答案］A 14.PLC控制系统的可靠性一定比工控机应用系统的可靠性差。 A.正确 B.错误 ［答案］B 15.PLC程序的梯形图和功能块图都可以转换为语句表。 A.正确 B.错误 ［答案］A 16.PLC具有模数转换和数模转换功能，完成对逻辑量的控制与调节。 A.正确 B.错误
B.错误 ［答案］B 6.一般PLC均配置I/。电平转换，输出电平转换是用来将微处理器控制的低电平信号转换为控制设备所需的电压 或电流信号。 A.正确 B.错误 ［答案］A 7.集散控制系统由单回路仪表控制系统发展起来，主要侧重于回路调节功能。 A.正确 B.错误 ［答案］A 8.PLC的扫描周期因程序的长度不同而不同。 A.正确 B.错误 ［答案］A
［答案］B 17.PLC程序由操作系统和用户程序两部分组成，其中用户程序由PLC的生产厂家提供，操作系统需要用户为完 成特定控制任务自行编写。 A.正确 B.错误 ［答案］B 18.一般PLC均配置I/。电平转换，输出电平转换是用来将微处理器控制的低电平信号转换为控制设备所需的电 压或电流信号。 A,正确B.错误［答案］A 19.传统继电器接触器控制系统的控制功能必须通过修改控制器件和接线来实现。 A.正确 B.错误 ［答案］A 20.PLC具有（）功能，能够描述继电器触点的串联、并联和串并联等各种连接 A.逻辑运算
C.十进制常数32 D.十六进制常数32 ［答案］AB 8.利用PLC基本指令对梯形图编程时，通常按（）、（）的原则进行。 A.从左到右 B.从右到左 C.自下而上 D.自上而下 ［答案］AD 9.说明下列指令意义：FEND是（）和CJ是（）。 A.主程序结束指令 B.条件转移指令 C.比较指令 D.二进制加法指令
C.大型PLC D,小型PLC ［答案］D 38.下列元件中，开关电器有（）o A.组合开关 B.接触器 C.行程开关 D.时间继电器 ［答案］A 39.FX系列PLC中，位右移指令应用（）。 A.DADD B,DDIV C.SFTR D.SFTL
电气控制与PLC应用技术01第一章习题参考答案(项)
第一章部分习题参考答案1.电磁式电器主要由哪几部分组成的？各部分的作用是什么？答：电磁机构由电磁线圈、铁心和衔铁三部分组成。
电磁线圈与铁心的作用是将电能转换为磁能，衔铁在电磁吸力作用下产生机械位移使铁心与之吸合。
3.如何区分直流电磁机构和交流电磁机构？如何区分电压线圈和电流线圈？答：直流电磁机构其铁心与衔铁由软钢或工程纯铁制成，线圈为高而薄的瘦高形，不设线圈骨架；交流电磁机构其铁心由硅钢片叠铆而成，线圈为短而厚的矮胖形，设有线圈骨架。
电流线圈串联在电路中，线圈导线粗且匝数少；电压线圈并联在电路中，线圈导线细且匝数多。
4.单相交流电磁机构中短路环的作用是什么？三相交流电磁机构是否也要装短路环？为什么？答：单相交流电磁机构中短路环的作用是消除振动和噪声，三相交流电磁机构不需要加短路环，因为三相磁通不会同时过零，产生的合成电磁吸力始终大于反力。
5.交流电磁线圈通电后，衔铁长时间卡住不能吸合，会产生什么后果？答：交流电磁线圈通电后，如果衔铁长时间卡住不能吸合，铁心和衔铁之间的空隙大，电抗小，通过线圈的激磁电流很大，往往大于工作电流的十几倍，因而引起线圈产生过热现象，严重时会将线圈烧毁。
6.低压电器中常用的灭弧方式有哪些？各适用于什么场合？答：(1)电动力灭弧，通常用于交流接触器中；(2)栅片灭弧，通常用于交流低压电器中；(3)灭弧罩，可用于交直流灭弧；(4)窄缝灭弧，多用于大容量接触器；(5)磁吹灭弧，广泛应用于直流接触器中。
8.接触器和中间继电器有什么异同？选用接触器时应注意哪些问题？答：中间继电器与交流接触器的结构与工作原理基本相同，主要区别在于：接触器的主触头可以通过大电流，必须加灭弧装置，而中间继电器的触头只能通过小电流，不需要灭弧装置。
选用接触器时应注意：(1)根据电路中负载电流的种类选择接触器的使用类别；(2)接触器的额定电压应大于或等于负载回路的额定电压；(3)额定电流应大于或等于被控主回路的额定电流；(4)激磁线圈的额定电压应与所接控制电路的额定电压等级一致。
(完整版)《电气控制与PLC应用(第四版)》习题解答(可编辑修改word版)
《电气控制与PLC 应用》习题解答第一章常用低压电器1-1从外部结构特征上如何区分直流电磁机构与交流电磁机构？怎么区分电压线圈与电流线圈？答：从外部结构特征上，直流电磁机构铁心与衔铁由整块钢或钢片叠制而成，铁心端面无短路环，直流电磁线圈为无骨架、高而薄的瘦高型。
交流电磁机构铁心与衔铁用硅钢片叠制而成，铁心端面上必有短路环，交流电磁线圈设有骨架，做成短而厚的矮胖型。
电压线圈匝数多，线径较细，电流线圈导线粗，匝数少。
1-2三相交流电磁铁有无短路环，为什么？答：三相交流电磁铁无短路环。
三相交流电磁铁电磁线圈加的是三相对称电压，流过三相对称电流，磁路中通过的是三相对称磁通，由于其相位互差120º，所产生的电磁吸力零值错开，其合成电磁吸力大于反力，故衔铁被吸牢而不会产生抖动和撞击，故无需再设短路环。
1-3交流电磁线圈误接入对应直流电源，直流电磁线圈误接入对应交流电源，将发生什么问题，为什么？答：交流电磁线圈误接入对应直流电源，此时线圈不存在感抗，只存在电阻，相当于短路状态，产生大的短路电流，立即将线圈烧毁。
直流电磁线圈误接入对应交流电源，由于阻抗存在，使线圈电流过小，电磁吸力过小；衔铁吸合不上，时间一长，铁心因磁滞、涡流损耗而发热，致使线圈烧毁。
1-4交流、直流接触器是以什么定义的？交流接触器的额定参数中为何要规定操作频率？答：接触器是按主触头控制的电流性质来定义为是交流还是直流接触器。
对于交流接触器，其衔铁尚未动作时的电流为吸合后的额定电流的5~6 倍，甚至高达10~15 倍，如果交流接触器频繁工作，将因线圈电流过大而烧坏线圈，故要规定操作频率，并作为其额定参数之一。
1-5接触器的主要技术参数有哪些？其含义是什么？答：接触器的主要技术参数有极数和电流种类，额定工作电压、额定工作电流（或额定控制功率），约定发热电流，额定通断能力，线圈额定电压，允许操作频率，机械寿命和电寿命，接触器线圈的起动功率和吸持功率，使用类别等。
电气控制与PLC应用第一二章作业
第一章常用低压电器作业P35习题与思考题第1、2、3、4、5、6、8、9、12、13、16题1、何谓电磁式电器的吸力特性与反力特性？吸力特性与反力特性之间应满足怎样的配合关系？吸力特性：电磁吸力与气隙的关系曲线称为吸力特性。
近似地表示为：式中，F 为电磁吸力；B 为气隙磁感应强度；S为铁心截面积。
当S 为常数时，式中，φ为气隙磁通（Wb）对于交流电磁机构，当f、N 和U 为常数时，φ为常数，则电磁吸力F 为常数，即F 与气隙δ大小无关。
实际上，考虑到漏磁通的影响，F 随气隙δ的减少略有增加。
其吸力特性如右图。
对于直流电磁机构，根据磁路欧姆定律得：当外加电压U 和线圈电阻不变时，I 为常数，即电磁吸力F 与气隙δ的平方成反比。
其特性曲线如右图。
反力特性：电磁机构使衔铁释放的力一般有两种：SB F 25104×=22φ∝⇒∝F B F fNU Nf E U 44.444.4==≈φφδµµδφ))((00S IN SIN R IN m ===211δδφ∝⇒∝F一种是利用弹簧的反力；一种是利用衔铁的自身重力。
吸力特性与反力特性间的配合关系：电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力；反之，则反力必须大于吸力。
2、单相交流电磁机构为什么要设置短路环，它的作用是什么？三相交流电磁铁是否装设短路环？单相交流电磁机构在工作中，衔铁始终受到反作用弹簧、触头弹簧等反作用力Fr 的作用。
尽管电磁吸力的平均值F 0大于Fr，但在某些时候仍将出现Fat 小于Fr。
当Fat 小于Fr 时，衔铁开始释放；当Fat 大于Fr 时，衔铁又被吸合，如此周而复始，从而使衔铁产生振动，发出噪声。
短路环把铁心中的磁通分为两部分，即不穿过短路环的φ1和穿过短路环的φ2，且φ2滞后φ1，使合成吸力大于反作用力，从而消除了振动和噪声。
三相交流电磁铁不需要装设短路环。
原因是三相交流电流之间的相位相差120°，其电流不会出现同时为0的情况，从而使合成的电磁吸力始终大于反作用力。
电气控制与plc应用-作业
14、用循环移位 指令设计一个 彩灯控制程序， 8路彩灯串按 H1→H2 → H3 →… →H8的 顺序依次点亮, 且不断循环。 各路彩灯之间 的间隔时间为 0.1秒
14、用循环移位 指令设计一个 彩灯控制程序， 8路彩灯串按 H1→H2 → H3 →… →H8的 顺序依次点亮, 且不断循环。 各路彩灯之间 的间隔00中 的（240） 除以8后放 到AC0中。
16、将AIW0 中的有符 号整数 (3400)转 换成(0.01.0)之间 的实数， 再将结果 存入VD200。
17、将PID运 算输出的标 准化实数 0.75先进行 刻度化，然 后转成一个 有符号的整 数（INT）, 结果存入 AQW2中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
20. ( 单选题 ) 控制工作台自动控制往返的控制电器是( )。(本题5.0分)
A、 空气开关
B、 时间继电器
C、 行程开关
D、 接触器
学生答案：C
标准答案：C
解析：
得分：5
A、 串联
B、 并联
C、 混联
D、 都可以
学生答案：A
标准答案：A
解析：
得分：5
15. ( 单选题 ) 行程开关是主令电器的一种,它是( )。(本题5.0分)
A、 手动
B、 保护
C、 控制
D、 保护和控制
学生答案：D
标准答案：D
解析：
得分：5
16. ( 单选题 ) 动力电路的电源电路一般绘成( )。(本题5.0分)
1. ( 单选题 ) 操作数K2X0表示( )。(本题5.0分)
A、 从X0到X2的位元件。
B、 从X0 到X7的位元件组成的8位数据。
C、 从X0 到X17的位元件组成的18位数据。
D、 从X0 到X17的位元件组成的16位数据。
学生答案：B
标准答案：B
解析：
得分：5
2. ( 单选题 ) 将电量或非电量的物理量信号转化为电磁力或使输出状态发生阶跃变化的是( )。(本题5.0分)
A、 上传图片
B、 上传图片
C、 上传图片
D、 上传图片
学生答案：C
标准答案：C
解析：
得分：5
11. ( 单选题 ) PLC在运算结果有进位时，（ ）一定接通。 (本题5.0分)
A、 M8029
B、 Ｍ8020
C、 Ｍ8021
D、 Ｍ8022
学生答案：D
标准答案：D
解析：
得分：5
12. ( 单选题 ) 在控制电路中起逻辑变换和状态记忆的功能,以及用于扩展接点的容量和数量的继电器是( )。(本题5.0分)
(本题5.0分)
A、 电动机M1起动后电动机M2才能起动,电动机M2停止后才能停止M1。
B、 电动机M1起动后电动机M2才能起动,电动机M1停止后才能停止M2。
C、 电动机M2起动后电动机M1才能起动,电动机M1停止后才能停止M2。
D、 电动机M2起动后电动机M1才能起动,电动机M2停止后才能停止M1。
学生答案：A
标准答案：A
解析：
得分：5
9. ( 单选题 ) 当X0＝1时，执行图示梯形图程序后，K2Y0里的数写成二进制码是（ ）。上传图片(本题5.0分)
A、 0001 0111
B、 0010 0011
C、 0010 0111
D、 0001 0001
学生答案：C
标准答案：C
解析：
得分：5
10. ( 单选题 ) 延时断开动合触点的图形符号是( )。(本题5.0分)
A、 M8000
B、 M8001
C、 M8002
D、 M8005
学生答案：C
标准答案：C
解析：
得分：5
7. ( 单选题 ) 过电流继电器的动作电流是( )。(本题5.0分)
A、 线圈的额定电流
B、 触点额定电流
C、 释放电流
D、 吸合电流
学生答案：D
标准答案：D
解析：
得分：5
8. ( 单选题 ) 下图是两台电动机的控制电路,正确的说法是( )。上传图片
A、 主令电器
B、 接触器
C、 继电器
D、 起动器
学生答案：C
标准答案：C
解析：
得分：5
3. ( 单选题 ) 在PLC中,衡量存储器容量的基本单位是( ) 。(本题5.0分)
A、 bit
B、
B、 Byte
C、 M
D、 程序步
学生答案：D
标准答案：D
解析：
得分：5
4. ( 单选题 ) 高速大功率的交流负载一般要选用( )形式的输出接口电路。(本题5.0分)
A、 水平线
B、 竖直线
C、 斜线
D、 折线
学生答案：A
标准答案：A
解析：
得分：5
17. ( 单选题 ) 交流接触器铁芯上短路环的作用是( )。(本题5.0分)
A、 消除铁芯振动
B、 增大芯磁通
C、 增强铁芯冲击
D、 增强铁芯电流
学生答案：A
标准答案：A
解析：
得分：5
18. ( 单选题 ) 热继电器是一种利用( )原理进行工作的保护电器。(本题5.0分)
A、 双向晶闸管
B、 晶体管
C、 继电器
D、 以上三种都可以。
学生答案：A
标准答案：A
解析：
得分：5
5. ( 单选题 ) 在我国工业控制电路中,最常用的三相交流电压等级为( )。(本题5.0分)
A、 380V
B、 220V
C、 110KV
D、 660V
学生答案：A
标准答案：A
解析：
得分：5
6. ( 单选题 ) 在PLC运行的第一个扫描周期为ON的特殊继电器是( )。 (本题5.0分)
A、 监测导体发热的
B、 电流的热效应
C、 电磁感应
D、 电流的磁效应
学生答案：B
标准答案：B
解析：
得分：5
19. ( 单选题 ) 某三相异步电动机额定电流为10A,用于短路保护的熔断器熔体的额定电流应为( )。
(本题5.0分)
A、 9A
B、 10A
C、 11A
D、 25A
学生答案：B
标准答案：B
解析：
A、 时间继电器
B、 电流继电器
C、 中间继电器
D、 热继电器
学生答案：C
标准答案：C
解析：
得分：5
13. ( 单选题 ) 接触器励磁线圈( )接于控制电路中。(本题5.0分)
A、 串联
B、 并联
C、 混联
D、 都可以
学生答案：A
标准答案：A
解析：
得分：5
14. ( 单选题 ) 熔断器( )接于电路。(本题5.0分)
