电流互感器检验标准
电流互感器检定规程
电流互感器检定规程————————————————————————————————作者：————————————————————————————————日期：测量用电流互感器检定规程1 范围本规程适用于额定频率为50（60Hz）的0.001级～1级的测量用电流互感器（以下简称为电流互感器）的首次检定、后续检定和使用中的检验。
2 引用文献本规程引用下列文献：JB/T 5472－1991 仪用电流互感器GB/T 16927.1－1997 高电压试验技术第一部分：一般试验要求使用本规程时，应注意使用上述引用文献的现行有效版本。
3 计量性能要求3.1 基本误差当周围气温为0～40℃，相对湿度小于80%，环境电磁干扰和机械振动可忽略时，测量用电流互感器在额定频率、额定功率因数及二次负荷为额定二次负荷的25%~100%之间的任一数值时，各准确度等级的误差不得超过表1的限值。
为满足特殊使用要求制造的0.2S级和0.5S级电流互感器（额定二次电流5A）以及0.5SS级～0.001SS级电流互感器各准确度等级的误差不得超过表2的限值。
电流互感器的实际误差曲线，不应超过表1或表2所列误差限值连线所形成的折线范围。
表1 测量用电流互感器的误差限值准确度级别比值差相位差倍率因数额定电流下的百分数值倍率因数额定电流下的百分数值5 20 100 120 5 20 100 1200.001 ±10-620 10 10 10 ±10-6（rad）20 10 10 100.002 40 20 20 20 40 20 20 20 0.005 100 50 50 50 100 50 50 500.01±%0.02 0.01 0.01 0.01±´0.6 0.3 0.3 0.30.02 0.04 0.02 0.02 0.02 1.2 0.6 0.6 0.6 0.05 0.10 0.05 0.05 0.05 4 2 2 2 0.1 0.4 0.2 0.1 0.1 15 8 5 5 0.2 0.75 0.35 0.2 0.2 30 15 10 100.5 1.5 0.75 0.5 0.5 90 45 30 301 3.0 1.5 1.0 1.0 180 90 60 60 注：额定二次电流5A，额定负荷10V A及以下的互感器，下限负荷由制造厂规定。
电流互感器计量标准
电流互感器计量标准电流互感器是电力系统中常用的一种电气测量仪器，用于测量电流大小和方向，是电能计量的重要组成部分。
为了确保电流互感器的准确性和可靠性，制定了相应的计量标准，以保证其在电力系统中的正常运行和使用。
首先，电流互感器的准确度是衡量其性能的重要指标之一。
根据国家标准，电流互感器的准确度等级分为0.1、0.2、0.5、1和3五个等级，其中0.1级的准确度最高，为0.1%。
准确度等级越高，表示电流互感器的测量误差越小，可以满足更高精度的电能计量要求。
在实际应用中，需要根据具体的计量要求和使用环境选择合适的准确度等级的电流互感器。
其次，电流互感器的负荷特性也是制定计量标准时需要考虑的重要因素。
负荷特性是指电流互感器在额定负荷和额定电流下的输出特性，包括负载变化、温升、相位移等参数。
国家标准对电流互感器的负荷特性进行了详细规定，以确保其在不同负载条件下能够保持稳定的输出特性，满足电能计量的要求。
此外，电流互感器的频率特性和温度特性也是制定计量标准时需要考虑的重要内容。
频率特性是指电流互感器在不同工频下的输出特性，而温度特性是指在不同温度条件下的输出特性。
这些特性的稳定性直接影响着电流互感器在实际运行中的性能表现，因此国家标准对电流互感器的频率特性和温度特性也进行了详细规定，以确保其在不同工况下能够稳定可靠地工作。
最后，电流互感器的耐受电压和绝缘强度是制定计量标准时需要考虑的重要内容。
耐受电压是指电流互感器能够承受的最大工频耐受电压，而绝缘强度是指电流互感器的绝缘性能。
国家标准对电流互感器的耐受电压和绝缘强度进行了详细规定，以确保其在电力系统中能够安全可靠地运行。
综上所述，电流互感器的计量标准涉及到准确度、负荷特性、频率特性、温度特性、耐受电压和绝缘强度等多个方面，这些标准的制定和执行对于保障电流互感器在电力系统中的正常运行和使用具有重要意义。
只有严格执行这些计量标准，才能确保电流互感器在电力系统中的准确测量和可靠运行，为电能计量提供可靠的数据支持。

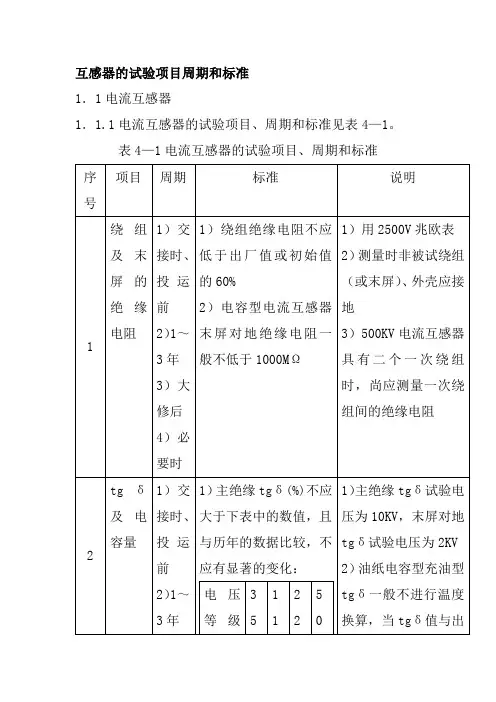

互感器的试验项目周期和标准
SF6气体泄漏
1)交接时
2)大修后
3)必要时
年泄漏量不大于1%/年，或按厂家要求
日常监控，必要时检测
3
SF6气体成分分析
1)老炼试验后
2)必要时
纯度≥97%
空气≤0.2%
CF4≤0.1%
1)有条件时取气分析；
2)其余CO、CO2、SO2有条件时可加以监控
4
SF6气体其他检测项目
见第10章
见第10章
SF6断路器或封闭式组合电器中的电流互感器，有条件式按表4－1中序号1、7、8、9、10进行。
4．1．2 110KV及以上SF6电流互感器的试验项目、周期和标准见表4-2。
表4－2110KV及以上SF6电流互感器的试验项目、周期和标准
序号
项目
周期
标准
说明
1
SF6气体湿度(20℃V/V)(υl/l)
1)交接时
3）预加电压为出厂工频耐压值的80%。测量电压在两值中任选其一进行
7
极性
1）交接时
2）大修后
3）必要时
与铭牌标志相符
8
各分接头的变化
1）交接时
2）大修后
3）必要时
与铭牌标志相符
计量有要求时和更换绕组后应测量角、比误差，角、比误差应符合等级规定
9
励磁特性曲线
1）交接时
2）大修后
3）必要时
1）与同类型电流互感器特性曲线或制造厂的特性曲线比较，应无明显差别
全密封电流互感器按制造厂要求进行
4
110KV级以上电流互感器油中含水量
1）交接时
2）大修后
3）必要时
油中微量水含量不应大于下表中数值：
电压等级KV
电流互感器试验项目和内容
电流互感器试验项目和内容一、引言电流互感器是一种用来测量电流的传感器，广泛应用于电力系统中。
为确保电流互感器的性能和准确度，需要进行一系列的试验项目和内容。
本文将介绍电流互感器试验的项目和内容。
二、试验项目1. 基本参数试验基本参数试验是评估电流互感器的基本性能指标，包括额定电流、准确度等。
试验内容包括额定电流试验、变比试验、准确度试验等。
2. 负载特性试验负载特性试验是评估电流互感器在不同负载条件下的性能，包括线性度、相位差等。
试验内容包括线性度试验、相位差试验等。
3. 额定短时热试验额定短时热试验是评估电流互感器在额定电流下的热稳定性能，包括温升、恢复时间等。
试验内容包括温升试验、恢复时间试验等。
4. 额定负荷试验额定负荷试验是评估电流互感器在额定负荷条件下的性能，包括负载损耗、磁化特性等。
试验内容包括负载损耗试验、磁化特性试验等。
5. 绝缘水平试验绝缘水平试验是评估电流互感器的绝缘性能，包括耐压试验、绝缘电阻试验等。
试验内容包括耐压试验、绝缘电阻试验等。
三、试验内容1. 额定电流试验额定电流试验是确定电流互感器的额定电流，通常使用标准电流源和标准电流表进行测量。
测试时需要保持稳定的电流，并记录测量结果。
2. 变比试验变比试验是确定电流互感器的变比，即输入电流与输出电流之间的比值。
通常使用标准电流源和标准电流表进行测量，测试时需要改变输入电流，并记录测量结果。
3. 准确度试验准确度试验是评估电流互感器的测量准确度，通常使用标准电流源和标准电流表进行测量。
测试时需要在不同电流下进行测量，并与标准值进行比较。
4. 线性度试验线性度试验是评估电流互感器的输出电流与输入电流之间的线性关系。
通常需要在不同电流下进行测量，并绘制线性度曲线以评估其线性度。
5. 相位差试验相位差试验是评估电流互感器的输出电流与输入电流之间的相位差。
通常需要在不同电流下进行测量，并记录相位差的数值。
6. 温升试验温升试验是评估电流互感器在额定电流下的热稳定性能。
电流互感器误差
电流互感器的误差主要有以下几种：
1. 校验用电流互感器精度：0.1S级，误差0.1%，常用于校验计量级电流互感器的准确度。
2. 计量用电流互感器精度：0.2S 0.5级，误差0.2%和0.5%，用于电费结算的依据，部分场合也会使用0.5级。
3. 测量级电流互感器：0.5级、1.0级，2.0级等，一般用于电流表。
4. 保护用电流互感器精度：10P10、10P20、5P10、5P20等，精度的含义：以10P10为例，即流过电流互感器的电流，是其额定电流的10倍以内的时候，电感器的误差在±10%以内。
5. 在一些特殊场合，还有精度更精的电流互感器，有0.005级、0.05级等，使用场合较少。
以上信息仅供参考，如需了解更多信息，建议咨询专业人士。
电流互感器试验标准
电流互感器试验标准电流互感器是电力系统中常用的一种测量仪器，用于测量电流、电能等参数。
为了保证电流互感器的准确性和可靠性，需要进行严格的试验标准。
本文将介绍电流互感器试验标准的相关内容。
首先，电流互感器试验标准包括静态特性试验和动态特性试验两部分。
静态特性试验主要包括变比误差试验、相位误差试验、二次回路阻抗试验等内容。
变比误差试验是指在额定负载条件下，测量电流互感器的变比误差，确保其输出信号与输入信号之间的准确性。
相位误差试验则是用来检验电流互感器在不同负载条件下的相位误差情况，以确保其在电力系统中的准确性和稳定性。
二次回路阻抗试验则是为了检验电流互感器二次回路的阻抗是否符合要求，以确保信号传输的稳定性和可靠性。
其次，动态特性试验主要包括过载试验、短时电流试验、热试验等内容。
过载试验是指在短时间内对电流互感器进行额定电流的过载试验，以确保其在瞬时过载情况下的稳定性和可靠性。
短时电流试验则是用来检验电流互感器在短时间内承受额定电流的能力，以确保其在电力系统中的安全可靠运行。
热试验则是为了检验电流互感器在长时间负载条件下的热稳定性，以确保其在长时间运行中不会出现过热现象。
最后，电流互感器试验标准的制定和执行对于保障电力系统的安全稳定运行具有重要意义。
只有严格执行试验标准，确保电流互感器的准确性和可靠性，才能有效地保障电力系统的运行安全。
因此，各电力系统相关单位应加强对电流互感器试验标准的宣传和执行，确保电流互感器的质量和性能符合要求。
总之，电流互感器试验标准是保障电力系统安全稳定运行的重要保障措施。
只有严格执行试验标准，确保电流互感器的准确性和可靠性，才能有效地保障电力系统的运行安全。
希望本文的介绍能够对电流互感器试验标准有所帮助，促进电力系统的安全稳定运行。
电流互感器试验的项目与标准(高铁变电设备检修)
03 特性试验
（1）电流互感器伏安特性试验。试验接线如图1所示。试验前，应将电流互感器 二次绕组引线和接地引线均拆除，试验时，一次侧开路，从二次侧施加电压，为 了读数方便，可预先选取几个电流点，逐点读取相应电压值。通入的电流或电压 以不超过制造厂技术条件的规定为准。当电流增大而电压变化不大时，说明铁芯 已经饱和，应停止试验。试验后，根据试验数据绘出伏安特性曲线。
T S
A
V
TAX
图1电流互感器伏安特性试验接线图
03 特性试验
电流互感器的伏安特性试验，只对继电保护有要 求的二次绕组进行。实测的伏安特性曲线与过去 或出厂的伏安特性曲线比较，电压不应有显著降 低。若有显著降低，应检查是否存在二次绕组的 匝间短路。
T S
A
V
TAX
图1电流互感器伏安特性试验接线图
02 绝缘试验
1.绝缘电阻的测量 电流互感器绝缘电阻的测量应在大修时以及每年的预防性试验中进行。 测量电流互感器的绝缘电阻时，一次线圈应用2500V兆欧表，110kV及以上用 5000V兆欧表；二次线圈用1000V或2500V兆欧表。测量时，须使电流互感器的 所有非被试线圈全部短路接地，并应考虑空气湿度、温度、套管表面脏污对绝 缘电阻的影响。必要时，须采取措施消除表面泄感器的交流耐压试验 电流互感器交流耐压试验接线及方法同 变压器，进行一次绕组连同套管一起对 外壳及地的交流耐压试验时，二次绕组 短路接外壳及地。一次绕组试验电压按 出厂值的80%进行试验。
03 特性试验
1.测量电流互感器绕组的直流电阻 为了判断电流互感器一次绕组接头有无接触不良等现象，需要采用压降法和双臂电桥测 量绕组的直流电阻。 2.极性试验 电流互感器的极性很重要，极性判断错误会使仪表指示错误，更为严重的是使带有方向 性的继电保护误动作。电流互感器一、二次绕组间均为减极性。极性试验方法与变压器 的相同，一般采用直流法，试验时注意电源应加在互感器一次侧；测量仪表接在互感器 的二次侧。
电流互感器参数校验与误差分析
电流互感器参数校验与误差分析电流互感器是电力系统中常用的一种仪器，其主要作用是将高电流转换为低电流，方便测量和保护设备的使用。
然而，随着使用时间的增长和环境条件的变化，电流互感器的参数可能会发生漂移，导致测量误差的增加。
因此，对电流互感器进行定期的参数校验和误差分析是非常重要的。
一、电流互感器参数校验1. 校验原理电流互感器的主要性能参数包括变比、一次二次侧短路阻抗和一次二次侧漏抗。
校验的目的是通过对这些参数进行测量和比较，判断电流互感器的准确性和稳定性。
2. 校验方法常用的电流互感器校验方法包括比较法和计算法。
比较法是将待测电流互感器与已知准确参数的标准电流互感器进行连接，通过测量二者的输出信号，推导出待测电流互感器的参数。
计算法则是基于电流互感器的结构和传感器材料特性的数学计算方法，通过对已知参数进行计算，得到待测电流互感器的参数。
一般而言，比较法的精度相对较高，但需要使用标准仪器设备；计算法则更加简便，但准确度相对较低。
3. 校验设备和仪器在电流互感器的参数校验中，常用的设备和仪器有标准电流互感器、比较电桥、电源频率特性测量仪等。
标准电流互感器作为参照和比较的标准，必须具备稳定的性能和准确的参数。
比较电桥是用于测量待测电流互感器和标准电流互感器之间电压或电流差异的仪器，其灵敏度和精度决定了校验的准确性。
电源频率特性测量仪则用于验证电流互感器在不同频率下的性能。
二、误差分析1. 误差来源电流互感器的测量误差主要来自多个方面，包括电压降、温度变化、漏磁和负载变化等。
电压降是指一次侧电压和二次侧电压之间的差异，通常由电流互感器的内阻引起。
温度变化会影响电流互感器的线性度和零点漂移。
漏磁则是由于电流互感器的结构和工艺问题导致的，通常会引起漏电流的增加。
负载变化是指一次侧负载和二次侧负载之间的差异，会导致输出信号的波形畸变。
2. 误差评定误差评定是根据校验结果和实际工作要求，对电流互感器的误差进行分析和判断。
电流互感器国家标准
电流互感器国家标准电流互感器是一种用于测量电流的传感器，广泛应用于电力系统、工业控制和电能计量等领域。
为了确保电流互感器的准确性和可靠性，国家对其进行了一系列的标准化管理，以规范其设计、制造和使用。
本文将对电流互感器国家标准进行详细介绍，帮助读者更好地了解和应用这些标准。
首先，电流互感器的国家标准主要包括以下几个方面，标准编号、标准名称、标准状态、发布日期、实施日期、代替标准、被代替标准、起草单位、起草人等信息。
这些信息对于了解标准的适用范围、实施情况以及标准制定的背景和依据都具有重要的参考价值。
其次，电流互感器国家标准主要涉及到电流互感器的技术要求、检验方法、标志、包装、运输、贮存等方面的内容。
其中，技术要求是电流互感器国家标准的核心，包括了电流互感器的结构、参数、精度等方面的要求，这些要求直接关系到电流互感器的性能和使用效果，对于保障电力系统的安全稳定运行具有重要意义。
此外，电流互感器国家标准还对电流互感器的检验方法进行了详细规定，包括了外观检查、参数检测、性能测试等内容，这些检验方法的规定对于保证电流互感器的质量和可靠性具有重要作用。
同时，标志、包装、运输、贮存等方面的规定也有助于保护电流互感器在生产、运输和使用过程中不受损坏，确保其性能和使用寿命。
总的来说，电流互感器国家标准的制定和实施，对于规范电流互感器的设计、制造和使用具有重要的意义。
只有严格遵守这些标准，才能保证电流互感器的质量和可靠性，为电力系统的安全稳定运行提供有力的保障。
因此，我们在使用电流互感器的过程中，务必要熟悉并遵守相关的国家标准，以确保其性能和使用效果。
同时，也希望相关部门和企业能够加强对电流互感器国家标准的宣传和培训，提高大家的标准意识，共同推动电流互感器行业的健康发展。
10kv电流互感器耐压试验标准
10kv电流互感器耐压试验标准
电流互感器在使用中需要进行耐压试验以确保其在电气系统中的可靠性和安全性。
以下是一般情况下的10kV电流互感器耐压试验标准的一些建议，这可能根据具体的设备和行业标准而有所不同。
在执行测试之前，请始终查阅相关的国家或地区电气安全标准和设备制造商提供的具体要求。
1.耐压测试：
-测试对象：10kV电流互感器。
-测试电压：通常使用设备额定电压的1.2倍作为测试电压。
-测试持续时间：一般为1分钟。
-测试结果：在测试期间，应该没有发生放电或闪络，设备应该能够安全耐受测试电压。
2.绝缘电阻测试：
-测试对象：10kV电流互感器。
-测试电压：使用适当的低电压，通常为500V DC。
-测试持续时间：通常为1分钟。
-测试结果：确保电流互感器的绝缘电阻符合规定的要求，以防止电流互感器因潮湿或其他原因导致绝缘性能下降。
3.局部放电测试：
-测试对象：10kV电流互感器。
-测试电压：使用额定电压下的一小部分，通常为10%。
-测试结果：确保在测试电压下不发生局部放电，以验证绝缘系统的质量。
4.温升测试：
-测试对象：10kV电流互感器。
-测试条件：在额定负载下运行一段时间，测量温升。
-测试结果：确保电流互感器在额定负载下的温升符合规定的要求，以确保设备长时间运行时不会过热。
请注意，这些测试标准可能会因不同国家、行业或具体设备型号而有所不同。
在进行测试之前，应查阅适用的标准和设备制造商提供的具体测试要求。
确保测试按照正确的程序进行，以确保电流互感器在实际运行中的稳定性和可靠性。
电流互感器检测标准
电流互感器检测标准电流互感器是电力系统中常用的一种电气测量设备，用于测量电流的大小和方向。
在电力系统中，电流互感器的准确性和可靠性对系统的安全运行至关重要。
因此，制定一套完善的电流互感器检测标准是非常必要的。
首先，电流互感器的检测应当包括外观检查和性能检测两个方面。
外观检查主要包括外壳、连接器、绝缘子等部件的完好性和固定性，确保在使用过程中不会出现外部损坏或松动。
性能检测则需要对电流互感器的测量准确性、线性度、频率响应、相位误差等参数进行全面测试，以保证其在实际使用中能够满足精确测量的要求。
其次，电流互感器的检测标准应当包括检测方法、检测设备和检测流程。
检测方法应当包括静态检测和动态检测两种方式，以全面评估电流互感器的性能。
检测设备应当选择精密的电流源、电压源和测量仪器，以保证检测结果的准确性和可靠性。
检测流程应当包括标定、稳态检测、动态检测和数据处理等环节，确保检测结果的科学性和可比性。
此外，电流互感器的检测标准还应当考虑到环境因素和安全要求。
在进行检测时，应当注意环境温度、湿度和电磁干扰等因素对检测结果的影响，并采取相应的措施进行补偿或校正。
同时，在检测过程中应当严格遵守相关的安全操作规程，确保检测人员和设备的安全。
最后，电流互感器的检测标准应当包括检测结果的评定和报告的编制。
对于检测结果，应当根据相关标准和要求进行评定，确定电流互感器是否符合要求。
对于合格的电流互感器，应当编制详细的检测报告，包括检测方法、设备、流程、结果和评定等内容，以便于后续的跟踪和管理。
综上所述，电流互感器的检测标准是保证其性能和可靠性的重要保障，制定一套科学、严格的检测标准对于提高电流互感器的质量和可靠性具有重要意义。
希望相关部门和行业组织能够加强对电流互感器检测标准的研究和制定，推动电流互感器行业的健康发展。
电流互感器检验标准
电流互感器检验标准电流互感器是电力系统中常用的一种电气测量设备，用于测量电流大小，并将电流转换成与之成正比的电压或电流输出。
在电力系统中，电流互感器的准确性和可靠性对系统的安全运行至关重要。
因此，电流互感器的检验标准显得尤为重要。
首先，对于电流互感器的外观和结构进行检验。
应该检查电流互感器的外壳是否完好，有无破损、变形或者漏漆现象。
同时，还需要检查电流互感器的连接螺栓是否松动，绝缘套管是否完好，有无老化、裂纹或者变形等现象。
此外，还应检查电流互感器的标志和铭牌是否清晰可见，是否与产品的实际参数相符合。
其次，对电流互感器的电气性能进行检验。
这包括检查电流互感器的额定电流、额定负荷、变比误差、线性误差、相位误差等参数是否符合相关标准要求。
同时，还需要对电流互感器的绝缘性能进行测试，包括绝缘电阻、耐压强度等项目。
此外，还需要对电流互感器的防护等级进行检验，确保其能够在恶劣的环境条件下正常工作。
另外，还需要对电流互感器的温度特性进行检验。
电流互感器在长时间运行过程中会产生一定的热量，因此需要检查其在额定负荷下的温升是否符合标准要求。
同时，还需要对电流互感器的温度漂移进行测试，确保其在不同温度下的测量精度是否稳定。
最后，对电流互感器的负载特性进行检验。
这包括对电流互感器在额定负荷下的负载特性进行测试，确保其输出的电压或电流是否稳定、准确。
同时，还需要对电流互感器的过载能力进行检验，确保其在短时间内能够承受额外的负荷而不损坏。
综上所述，电流互感器的检验标准涉及外观结构、电气性能、温度特性、负载特性等多个方面。
只有严格按照相关标准进行检验，才能确保电流互感器在电力系统中的准确性和可靠性，保障电力系统的安全运行。
电流互感器检验方法
电流互感器检验方法电流互感器是一种用于检测和测量电网中电流变化的设备，其主要作用是将高电流转换成低电流并输出给仪器，使得电流被监测和控制。
在使用电流互感器之前，需要对其进行检验，以确保其准确性和可靠性。
本文将介绍电流互感器的检验方法，并详细描述每个步骤。
1. 检查设备和工具是否准备充分在检验电流互感器之前，需要准备适当的设备和工具，包括：万用表、频率计、交流电源、数字示波器、电流定值器、稳压电源、负载箱等。
还需要检查仪器和工具是否正常工作，为检验做好充分准备。
2. 校准电流互感器校准是确保电流互感器准确度的关键步骤。
首先需要将电流互感器连接到稳定电源上，并通过万用表检查它的输出电流是否与额定值一致。
如果不一致，则需要调整电流互感器的变比以校准输出电流。
校准时需要用到负载箱，可以根据负载箱的参数来确定校准变比。
3. 测量基本误差基本误差是检验电流互感器的关键指标之一，可以通过测量AC和DC误差的方式来确定。
这些误差包括额定电流下的误差、额定电压下的误差、负载误差和温度误差。
要测量这些误差，需要通过数字示波器、万用表和频率计来测量电流和电压输出值，并通过计算和比较来确定误差值。
测量时需要注意选择合适的测试频率、温度和负载参数。
4. 测量相位角误差相位角误差也是电流互感器检验的重要指标之一，它与电流互感器的生产工艺和材料有关。
在测量相位角误差时，需要使用数字示波器或频率计来测量电压和电流输出信号的相位差，并通过计算来确定相位角误差值。
与测量基本误差一样，测量相位角误差时需要选择合适的测试频率、温度和负载参数。
5. 测量短路阻抗短路阻抗是另一个关键指标，它可以确保电流互感器在实际使用中的稳定性和安全性。
在测量短路阻抗时，需要将电流互感器连接到短路负载上，并通过数字示波器或交流电源来测量输出电流和电压，从而计算出短路阻抗的值。
同时需要注意选择合适的测试频率和电压级别。
6. 检查外观和机械性能除了以上的电气性能指标，还需要检查电流互感器的外观和机械性能，包括检查绝缘材料、接线端子、接头等部分是否正常，查看电流互感器的固定是否稳定牢固，检查标志是否清晰明确等。
电流互感器变比检验的简便方法范本
电流互感器变比检验的简便方法范本电流互感器变比检验是指对电流互感器的变比进行检测，以确保其输出信号与实际电流的比例关系准确。
本文将介绍电流互感器变比检验的简便方法，并提供一个范本，帮助读者更好地理解和实施检验。
一、检验原理电流互感器变比检验是通过比较电流互感器的输入电流与输出信号之间的比例关系来进行的。
具体而言，可以通过下面的步骤来进行检验：1. 将已知的电流信号输入到电流互感器的一侧（通常是一次侧），并测量输入电流的数值（记为I1）；2. 将输出信号接入到测试设备（如示波器或电流表）上，并测量其数值（记为I2）；3. 计算变比k，即k = I2 / I1；4. 将变比k与电流互感器的标称变比进行比较，以确定其误差是否在允许范围内。
二、检验步骤1. 准备工作- 确保检验设备（如电流源、示波器、电流互感器标称变比）的准确性；- 确保检验环境符合要求，无外界干扰；- 按照电流互感器的额定参数设置检验电流的大小。
2. 连接电路- 将电流源与电流互感器的一侧相连，并确认连接无误；- 将电流互感器的输出端与测试设备相连接，例如使用示波器进行测试。
3. 输入电流测量- 调节电流源的输出电流至待测电流互感器的定标电流，记为I1；- 使用电流表或电流变送器等设备，通过检测电流源输出的电流值来验证输入电流的准确性。
4. 输出信号测量- 将示波器或电流表等设备连接到电流互感器的输出端，并将设备调至合适的量程；- 记录并测量输出信号的电流值，记为I2。
5. 计算变比- 根据输入电流和输出信号的测量值计算电流互感器的变比，即k = I2 / I1。
6. 误差分析- 将计算得到的变比与电流互感器的标称变比进行比较；- 若变比误差在规定的范围内，则电流互感器变比检验合格；- 若变比误差超出允许范围，则电流互感器变比检验不合格。
三、范本示例电流互感器型号：XXX型号额定一次电流：XXXA额定二次电流：XXXA标称变比：XXX：XXX一、准备工作1. 确保示波器的准确性，并调校至适当量程。
电流互感器 标准
电流互感器标准
电流互感器（Current Transformer，简称CT）是一种基于电磁感应原理的测量设备，用于将一次侧的大电流转换为二次侧的小电流进行测量。
在电力系统中，电流互感器通常用于配合仪表、继电保护和自动装置等设备。
电流互感器在我国有统一的标准，其国家标准的代号为GB1208-2006。
电流互感器的标识符号一般为“CT”，在某些图纸上可能标注为“LH”，这是流互（Lightning Transformer）的缩写。
另外，还有一种标注为“TI”，表示电流变换（Current Transformation）。
在使用电流互感器时，需要注意以下几点：
1.电流互感器的一次侧绕组匝数较少，串接在需要测量的电流线路中。
2.电流互感器的二次侧禁止开路运行，一次侧和二次侧必须保持良好的接地。
3.当需要更换二次回路中的用电设备时，应先将二次侧短接，更换完毕后再拆除短接线，确保无开路现象后方可投入运行。
4.电流互感器分为计量和测量两种，计量用的精度有0.1S、0.2S、0.5S等不同等级。
总之，电流互感器是一种在电力系统中广泛应用的测量设备，其标准为GB1208-2006，标识符号为CT。
在使用过程中，要确保遵守相关规定，确保设备安全、准确地运行。
电流互感器的校准与使用方法介绍
电流互感器的校准与使用方法介绍电流互感器是电力系统中常见的电气设备，用于测量大电流并将其转化为小电流，以方便测量和保护装置的使用。
在使用互感器之前，正确的校准和使用方法十分重要，以确保测量结果的准确性和设备的可靠性。
本文将介绍电流互感器的校准和使用方法。
一、电流互感器校准方法1. 选择适当的校准设备：在进行电流互感器的校准之前，需要选择合适的校准设备。
常用的校准设备包括标准电流源、标准电流互感器和电流表等。
确保这些设备在校准过程中具有较高的准确性和稳定性。
2. 校准仪器的准备：在进行校准之前，需要对校准仪器进行准备，包括检查仪器的电源和接线是否正常，并保证仪器的工作状态稳定。
3. 校准过程：校准的步骤可以分为初始化、调零、调整和记录四个部分。
- 初始化：开机后，对校准仪器进行初始化设置，包括选择校准对象（电流互感器型号和额定参数）、输入校准参数和选择校准精度等。
- 调零：在校准之前，需要对校准仪器进行调零。
调零的目的是消除仪器本身的误差，确保校准结果的准确性。
- 调整：将待校准的电流互感器连接到校准设备上，并通过调整校准仪器的电流值，使其与电流互感器输出的电流值相匹配。
- 记录：在校准过程中，需记录校准仪器和电流互感器的参数，包括电流值、时间、误差值等。
记录这些数据有助于后续的校验和参考。
4. 校准结果评估：校准完成后，需要评估校准结果的准确性。
可以使用校准仪器和其他测试设备进行对比测试，检查实际测量与理论值之间的误差是否在合理范围内。
二、电流互感器的使用方法1. 安装位置选择：电流互感器的正确安装位置对测量结果至关重要。
一般情况下，应将电流互感器安装在待测电流回路的主回路中，避免与其他干扰源接触。
同时，应确保互感器的安装牢固可靠，避免因振动或移位而影响测量结果。
2. 接线方法：正确的接线方法对电流互感器的使用至关重要。
通常，电流互感器具有两个接线端子，一个为输入端，一个为输出端。
输入端应与待测电流回路相连接，输出端则用于连接测量设备或保护装置。
测量用电流互感器检定规程
测量用电流互感器检定规程1、合用范围额定频率：50Hz；等级：0.001~1级：对象：测量用电流互感器。
2、技术规定2、1误差表达比值差：对0.005~0.001级采用10-6表达；对0.01级及以下采用%表达。
相位差：对0.005~0.001级采用（10-6rad，即弧度）表达；对0.01级及以下采用（'，即分）表达。
换算关系：π弧度=180︒；1︒=60（'）⨯=3438（'）1 rad（弧度）=100 crad（厘弧度）=180603.142、2误差规定误差必须在额定频率、额定功率因数和额定负荷的25%~100%之间才故意义。
对于“S”级互感器，额定二次电流必须为5A，本规程规定的误差极限才故意义。
假如二次电流为1A，则其“S”级无意义。
下限负荷规定：额定负荷的1/4，但对于额定二次电流为5A、额定负荷为5V A的互感器，下限负荷为2.5V A，有的互感器在名牌上特别规定下限负荷为3.75V A。
2．3互感器的实际误差不应超过误差极限值连线所形成的折线范围。
3、标准器标准电流互感器的规定如下：A、要比被检电流互感器高两个准确度级别，而实际误差应是被检电流互感器误差极限的1/5。
例如：检定0.5级电流互感器，至少应选用0.1级的标准电流互感器，且标准电流互感器在5%I N和20%I N的比值误差不超过±0.3%和±0.15%；相位误差不超过18（'）和9（'），0.1级标准电流互感器在5%I N和20%I N下相位差分别是15（'）和8（'），满足规定。
对于检定0.2S级电流互感器，标准器应选用0.02级及以上的标准电流互感器；0.5S级电流互感器，标准器应选用0.05级及以上的标准电流互感器B、假如标准电流互感器只比被检电流互感器高一个准确度级别，则检定结果应进行误差修正。
标准电流互感器的实际误差不超过被检电流互感器误差极限的1/2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目视
CR
结构
尺寸
1、应能正常安装到铜排上，卡扣锁紧后，但不松动。
2、尺寸符合技术格书要求。
超出公差范围影响性能或装配
卡尺
MA
性能
静态通断测试：端子S1与S2应常通。
两端子间不通
万用表
CR
来料型号、规格应与认证或备案内容相一致
与认证或备案不一致
目视
CR
制定/日期
审核/日期
批准/日期
产品结构
（图示）
检验水平
全检
接收质量限（AQL）
CR=0（致命）,MA=0.4（严重）,MI=1.0（轻微）
检验项目
标准要求
缺陷描述
检验方法
判定
水准ቤተ መጻሕፍቲ ባይዱ
外观
产品的说明书、合格证、相关装配件等应齐全。
产品相关附件不齐全。
目视
MI
包装上标识应与实物一致，且包装应能有效地保护物料在运输过程中不损坏。
包装标识与实物不符，包装破损。
目视
MI
金属零件不应有裂纹，麻点及镀层脱落。
塑料件表面应光滑，不应有气泡、裂纹及缺陷。
产品外观有缺陷。
目视
MA
标识
产品标签清晰，内容应注明生产厂家、产品名称及型号规格，电流比、绝缘水平、耐热等级，产品制造日期或条码，符合标准号等。
标识内容应与实物或需求不相符。
目视
MA
产品应在明显位置标示出一次线的进端与出端的标记，以及二次线正负极的标记。
