改型溜管人仓在竖井混凝土浇筑中的应用

合集下载

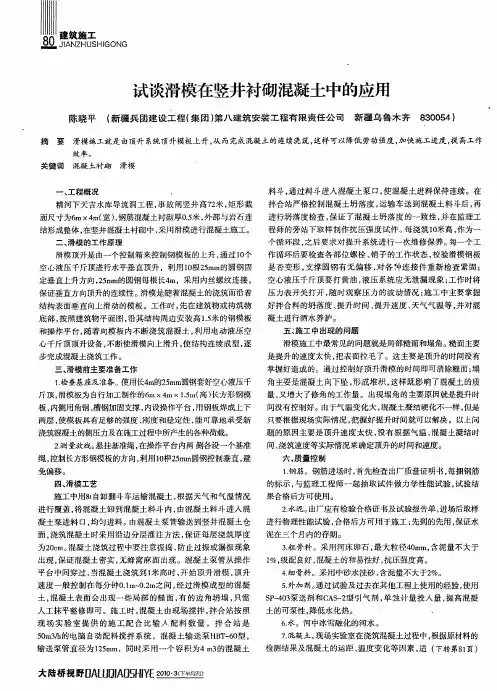

试谈滑模在竖井衬砌混凝土中的应用

面，浇筑混凝土时采用沿边分层灌注方法，保证每层浇筑厚度为２ｅ混凝土浇筑过程中要注意振捣，０ｍ。防止过振或漏振现象出现，保证混凝土密实，无蜂窝麻面出现。混凝土泵管从操作平台中间穿过，当混凝土浇筑到１米高时，开始顶升滑模，顶升速度一般控制在每分钟０１．ｍ之间，．ｍ０２经过滑模成型的混凝
土，凝土表面会出现一些局部的糙面，的边角坍塌，需混有只
泥在三个月内的存期。
３骨料。采用河床卵石，大粒径４ｒ含泥量不大于．粗最０ｍ，ａ
１级配良好，％，混凝土的和易性好，抗压强度高。
只要根据现场实际情况，把握好提升时间就可以解决。以上问题的原因主要是顶升速度太快，没有根据气温、混凝土凝结时间、浇筑速度等实际情况来确定顶升的时间和速度。六、质量控制１．钢筋。钢筋进场时，首先检查出厂质量证明书，每捆钢筋的标示，与监理工程师一起抽取试件做力学性能试验，验结试果合格后方可使用。２水泥。．出厂应有检验合格证＝及试验报告单，进场后取样进行物理性能试验，合格后方可用于施工；先到的先用，保证水
二、模的工作原理滑
滑模顶升是由一个控制箱来控制钢模板的上升，过１个通０空心液压千斤顶进行水平垂直顶升，利用１根２ｒ０５ｍ的圆钢固ｎ
定垂直上升方向，５的圆钢每根长４２ｍｍｍ，采用内丝螺纹连接，保证垂直方向顶升的连续性。滑模是随着混凝土的浇筑而沿着结构表面垂直向上滑动的模板。工作时，先在建筑物或构筑物

溜管混凝土施工交底

溜管施工交底
一、溜管布置方案
1 溜管平面布置
本次施工采用原I段溜管布置后接2趟溜管支撑架（即4#、5#架体）施工本次混凝土。

溜管平面位置及定位图如下图所示：
2 溜管立面布置
溜管立面图如下所示：
3 溜管系统各装置节点图及效果
1) 溜管支架
溜管支架采用塔吊标准节+调节支架。

支架支座落于基础筏板下层钢筋上，直接将支座焊接到底板钢筋支撑架上，并用10#角钢设置斜撑。

支架固定采用焊接，剖面关系如下图：
2) 集料装置和旋转布料装置
效果图：
集料装置
旋转布料装置
3）特殊节点：4#泵管支撑架、5#泵管支架。

4#架体采用一个集料装置，两个布料装置，同时满足南北两侧混凝土浇筑，集料斗下设置三通，满足可临时封闭一侧部位混凝土保证布料方向。

5#架体同时满足东西向混凝土浇筑，因架体较矮，西侧部位采用溜槽旋转直接布料，东侧部位与集料口（集料口有封闭西侧位置挡板）设置管件引流向东侧采用溜槽旋转布料。

4) 布料溜槽：根据现场实际需要设置木质布料溜槽。

二、溜管施工顺序
混凝土浇筑顺序如下图所示，1→2→3顺序施工，因西侧高低跨位置位置较远，1号浇筑区域位置存在现场人工铲灰问题。

需劳务单位安排好混凝土浇筑人员。

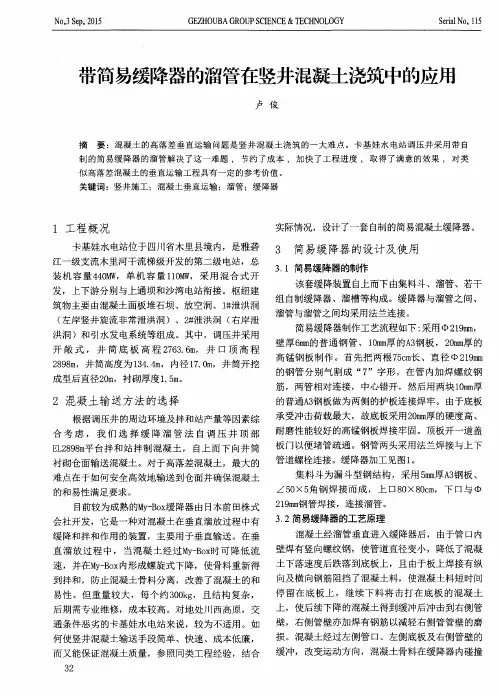

带简易缓降器的溜管在竖井混凝土浇筑中的应用

高锰钢板制作。首先把两根７５ｃｍ长、直径 ①２１９ａｒｍ的钢管分别气割成 “ ７ ”字形，在管内加焊螺纹钢筋，两管相对连接，中心错开，然后用两块１０ｍｍ厚的普通Ａ３钢板做为两侧的护板连接焊牢。由于底板
３２
损。混凝土经过左侧管口、左侧底板及右侧管壁的
而又能保证混凝土质量，参照同类工程经验，结合缓冲，改变运动方向，混凝土骨料在缓降器内碰撞
２０１５年９月第３期
葛洲坝集团科技
总第１１５期
口的长度为１７ｃ时，先启动真空泵，对孔道形成一０．０６～ｏ．０８
成型后直径２０ｍ，衬砌厚度１．５ｍ。
２混凝土输送方法的选择
０ｍｍ厚的硬度高、根据调压井的周边环境及拌和站产量等因素综承受冲击荷载最大，故底板采用２合考虑，我们选择缓降溜管法自调压井顶部耐磨性能较好的高锰钢板焊接牢固。顶板开一道盖ＥＬ２８９８ｍ平台拌和站拌制混凝土，自上而下向井筒板门以便堵管疏通。钢管两头采用法兰焊接与上下。衬砌仓面输送混凝土。对于高落差混凝土，最大的管道螺栓连接。缓降器加工见图１
难点在于如何安全高效地输送到仓面并确保混凝土
的和易性满足要求。
集料斗为漏斗型钢结构，采用５ｍｍ厚Ａ３钢板、５０ ×５角钢焊接而成，上口８０ ×８０ｃｍ，下口与

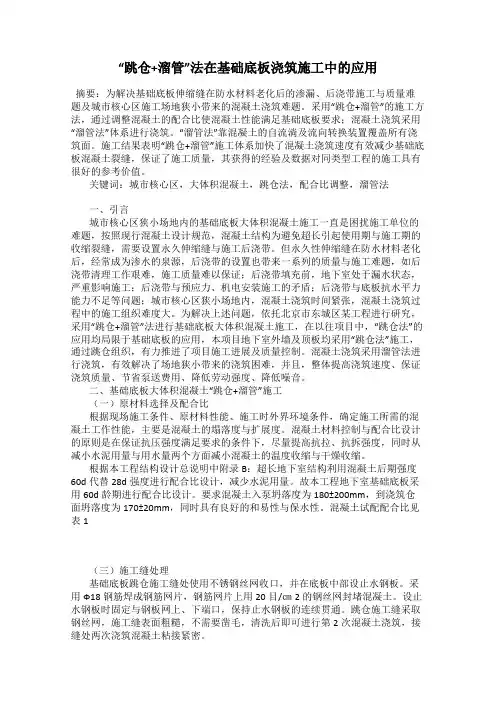

“跳仓+溜管”法在基础底板浇筑施工中的应用

“跳仓+溜管”法在基础底板浇筑施工中的应用摘要：为解决基础底板伸缩缝在防水材料老化后的渗漏、后浇带施工与质量难题及城市核心区施工场地狭小带来的混凝土浇筑难题。

采用“跳仓+溜管”的施工方法，通过调整混凝土的配合比使混凝土性能满足基础底板要求；混凝土浇筑采用“溜管法”体系进行浇筑。

“溜管法”靠混凝土的自流淌及流向转换装置覆盖所有浇筑面。

施工结果表明“跳仓+溜管”施工体系加快了混凝土浇筑速度有效减少基础底板混凝土裂缝，保证了施工质量，其获得的经验及数据对同类型工程的施工具有很好的参考价值。

关键词：城市核心区，大体积混凝土，跳仓法，配合比调整，溜管法一、引言城市核心区狭小场地内的基础底板大体积混凝土施工一直是困扰施工单位的难题，按照现行混凝土设计规范，混凝土结构为避免超长引起使用期与施工期的收缩裂缝，需要设置永久伸缩缝与施工后浇带。

但永久性伸缩缝在防水材料老化后，经常成为渗水的泉源，后浇带的设置也带来一系列的质量与施工难题，如后浇带清理工作艰难，施工质量难以保证；后浇带填充前，地下室处于漏水状态，严重影响施工；后浇带与预应力、机电安装施工的矛盾；后浇带与底板抗水平力能力不足等问题；城市核心区狭小场地内，混凝土浇筑时间紧张，混凝土浇筑过程中的施工组织难度大。

为解决上述问题，依托北京市东城区某工程进行研究，采用“跳仓+溜管”法进行基础底板大体积混凝土施工，在以往项目中，“跳仓法”的应用均局限于基础底板的应用，本项目地下室外墙及顶板均采用“跳仓法”施工，通过跳仓组织，有力推进了项目施工进展及质量控制。

混凝土浇筑采用溜管法进行浇筑，有效解决了场地狭小带来的浇筑困难，并且，整体提高浇筑速度、保证浇筑质量、节省泵送费用、降低劳动强度、降低噪音。

二、基础底板大体积混凝土“跳仓+溜管”施工（一）原材料选择及配合比根据现场施工条件、原材料性能、施工时外界环境条件，确定施工所需的混凝土工作性能，主要是混凝土的塌落度与扩展度。

缓降溜管在碾压混凝土垂直运输中的应用

缓降溜管在碾压混凝土垂直运输中的应用1. 简介在施工过程中，垂直运输是非常重要的环节，尤其在碾压混凝土施工中。

为了确保混凝土的质量和施工进度，采用合适的垂直运输设备是必不可少的。

本文将重点探讨缓降溜管在碾压混凝土垂直运输中的应用。

2. 缓降溜管的工作原理缓降溜管是一种用于垂直运输的设备，主要由管道、支架和缓冲装置组成。

其工作原理是通过重力和减速装置控制混凝土在管道内的下降速度，以确保混凝土的正常输送过程中不发生涌流现象。

3. 缓降溜管的优势使用缓降溜管进行垂直运输在碾压混凝土施工中具有以下几个优势：3.1 提高施工效率缓降溜管的设计使得混凝土可以快速、稳定地从高处输送到低处，大大提高了施工效率。

与传统的斜坡输送相比，缓降溜管能够更有效地减少施工时间，并且减少了人工操作。

3.2 保证混凝土质量由于缓降溜管可以控制混凝土的下降速度，可以减少混凝土在运输过程中的振动和剪切力，从而降低了混凝土的分离和凝结。

这有助于保证混凝土的质量，并避免施工中出现质量问题。

3.3 减少工人劳动强度传统的施工方式需要工人手动进行混凝土的输送和卸载，工作强度大且效率低。

而使用缓降溜管可以减少工人的劳动强度，提高劳动效率，降低了工作风险。

3.4 适用于各种施工环境缓降溜管可以根据不同的施工现场进行灵活调整和安装，适用于各种施工环境。

无论是高处施工还是狭窄空间，缓降溜管都能够满足不同施工需求。

4. 缓降溜管的应用实例4.1 大型桥梁建设在大型桥梁建设中，混凝土的垂直运输是一个重要挑战。

采用缓降溜管可以方便地将混凝土从桥梁上部输送到下部，不仅提高了施工效率，还保证了混凝土的质量。

4.2 高层建筑施工在高层建筑施工中，缓降溜管可以有效地解决混凝土输送的问题。

通过缓冲装置控制混凝土的下降速度，避免了由于高度差导致的涌流现象，保证了混凝土施工的稳定性。

4.3 地铁隧道施工地铁隧道施工需要大量的混凝土输送，而缓降溜管可以提供稳定、快速的运输通道。

大体积混凝土模块化溜管施工

大体积混凝土模块化溜管施工摘要：随着经济发展，我国超高层建筑越来越多，在提升城市形象的同时，也给建筑施工带来巨大挑战，尤其是在面临周边高层林立的狭小空间下大体积混凝土的浇筑施工，多数基础筏板大体积混凝土浇筑在此条件下，采用格构柱支撑铸铁管的形式进行混凝土，此做法在混凝土浇筑时灵活性差，同时由于基坑较深，混凝土在下落过程中对铸铁管磨损较大，长距离高速下落的混凝土易出现离析现象，且施工完成后铸铁管无法重复利用，前期投入较大，造成项目成本增加及资源浪费等。

本文从狭小场地下大体积混凝土快速浇筑施工技术进行研究关键词：大体积混凝土、狭小场地1工程概况秦商国际中心项目位于丈八一路与锦业一路十字西北角，总建筑面积95479.78㎡，本项目采用串筒型工具式溜管法配合汽车泵进行筏板混凝土浇筑，时间为2021年5月20日，2021年6月13日筏板混凝土浇筑完成。

2施工工艺原理本工法充分利用混凝土自身重力势能，采用串筒型工具式溜管作为混凝土的运输通道，在溜管上口设置卸料口及集料口，将混凝土引入竖向溜管，经缓冲板后，进入斜向溜槽，快速到达浇筑区域；溜槽下设置可移动支架，可调整浇筑范围，确保施工无盲区，实现基础筏板混凝土快速浇筑，全面提升混凝土浇筑效率。

3经济、环境效益分析（1）经济效益浇筑方式的选择拟计划有2种方案，第一种为泵送+钢管溜管，第二种为串筒溜管。

经对比分析，采用串筒作为溜管，扣件式满堂支撑架代替型钢支撑，成本降低超过2/3，节约费用154.15万元。

（2）环境效益溜管和泵送相比：每万方混凝土节能8.05tce，减排约20t二氧化碳。

4工艺流程与操作要点（1）确定混凝土浇筑方案→溜管布设→架体搭设→安装卸料斗、集料斗→工具式溜管拼装成功→搭设斜向溜槽及支撑架→布设监测点→验收使用→架体拆除。

（2）操作要点1.确定浇筑方案根据场地施工条件，最大限度的布设若干套独立溜管，若干台天泵、车载泵（收面阶段）。

可利用溜管加泵车配合采取“多点同时浇筑”的方法一次浇筑。

缓降溜管在碾压混凝土垂直运输中的应用

缓降溜管在碾压混凝土垂直运输中的应用一、引言缓降溜管是一种用于碾压混凝土垂直运输的设备，其主要作用是将混凝土从高处缓慢地输送到低处，以避免混凝土在运输过程中出现断裂和分层现象。

本文将详细介绍缓降溜管在碾压混凝土垂直运输中的应用。

二、缓降溜管的工作原理缓降溜管由上部支架、中部滑动支架和下部收料箱组成。

在工作时，混凝土通过上部支架进入到中部滑动支架，然后沿着滑动支架逐渐向下运动，并最终落入收料箱中。

三、缓降溜管的优点1. 避免混凝土断裂和分层：由于缓降溜管能够将混凝土从高处缓慢地输送到低处，因此能够有效避免混凝土在运输过程中出现断裂和分层现象。

2. 提高施工效率：使用缓降溜管可以避免人工搬运混凝土的繁琐过程，提高施工效率。

3. 降低施工成本：使用缓降溜管可以减少人工搬运混凝土的成本，从而降低施工成本。

四、缓降溜管的应用场景1. 高层建筑施工：在高层建筑施工中，由于混凝土需要从地面运输到高处进行浇筑，因此使用缓降溜管可以避免混凝土在运输过程中出现断裂和分层现象。

2. 桥梁施工：在桥梁施工中，由于需要将混凝土从桥墩上输送到桥面进行浇筑，因此使用缓降溜管可以提高施工效率。

3. 基础施工：在基础施工中，由于需要将大量的混凝土输送到基坑中进行浇筑，因此使用缓降溜管可以避免人工搬运混凝土的繁琐过程。

五、缓降溜管的注意事项1. 确保设备稳定：在使用缓降溜管时，必须确保设备稳定，以避免发生意外事故。

2. 控制速度：在使用缓降溜管时，必须控制输送速度，以避免混凝土在运输过程中出现断裂和分层现象。

3. 定期维护：在使用缓降溜管时，必须定期进行维护保养，以确保设备的正常运行。

六、结论缓降溜管是一种用于碾压混凝土垂直运输的设备，其具有避免混凝土断裂和分层、提高施工效率、降低施工成本等优点。

在高层建筑施工、桥梁施工、基础施工等场景中都可以得到广泛应用。

在使用缓降溜管时，必须注意设备稳定、控制速度和定期维护等问题。

溜灰管下放混凝土补充安全技术措施

溜灰管下放混凝土补充安全技术措施随着建筑业的不断发展，越来越多的高楼大厦在城市中拔地而起，生活和工作的空间得到了很大的改善。

但同时，建筑施工中工人的生命安全和健康问题也得到更加重视。

在建筑工地上，溜灰管是常用的输送建筑材料的一种设备，然而在操作过程中，也会存在一些安全隐患。

为做好溜灰管下放混凝土的安全技术措施，本文将探讨一些相关内容，以防患于未然。

一、溜灰管下放混凝土的安全原理在进行溜灰管下放混凝土的作业时，需要保证的最主要的原则就是采取全面的安全措施，确保施工过程中不会对工人和工程机械造成影响。

在下放混凝土的过程中，要注意以下几个问题：1.确保混凝土的出口处的安全在进行混凝土下放的过程中，混凝土的出口处是至关重要的。

为避免混凝土漏出，保障人身安全，应该尽可能的减少出口处内斜度，使其呈正面开合，防止混凝土自行流出，同时设计出可靠的安全装置，避免混凝土倒灌出口处对人员造成威胁。

2.混凝土搅拌机的安全操作在将混凝土送入溜灰管时，处理混凝土的搅拌机也需要特别注意。

应该确保混凝土搅拌机加盖完好，并使用配有安全漏斗的卡箍将材料漏斗固定，吸入式蒸汽水泵应拆装隔离接口，从而可以避免混凝土由于材料漏斗内斜度太大而导致松散，引起桥墩倒塌等事故的发生。

3.溜灰管下放混凝土的正确方式下放混凝土时要对支架进行调整执行的时候确保混凝土不会从中漏出。

同时，需要确保溜灰管的坡度调整写实，按设计要求进行调整，避免水平方向偏差太大。

若水平方向偏差过大或者下料速度过快，混凝土就有可能到达施工点时过热、过流，造成结构受损，甚至造成人员伤亡。

二、溜灰管下放混凝土的安全技术措施通过上述安全原则，我们可以简单了解下放混凝土时我们需要做哪些安全措施，以保证工人的生命和健康安全：1.完善管理制度对混凝土输送设备的技术要求、安全标准和单位安全规章制度等进行详细的规定，对各项要求作出明确的解释。

对违反安全制度的行为严肃处理，让每个工人都能了解安全制度以及严重后果，做好准备。

钢管溜筒在冶勒水电站压力管道长斜井回填混凝土浇筑中的成功运用

Ｓａｉｎｎｈｅｃｕｒｅｏｏｒｔｏｒｎ．ｗｈｉｈｈｓａｏｔｄｔｅｓｒｅｏｃｎｅｔｏａｃｅｆｃｎｓｒｃｉｎｔｔｏ．Ｉｔｏｓｆｃｎｃｅｅｐｕｉｇｃａｄｐｅｈｅｉｓｎｎ．ｏｖｎｉｎｌｓｈｍｅｏｏｔｕｔｏ．
ｐｏｏｎｕｃｓｆｌｅｐｏｅｔｉｈｈｓｔｅｌｐ，ｒａｔｒｉｆｗｓｂｇｄａｔｒｏｅｓｅｌｉｅａｄｎｒｏｒｆｕｄｓｃｅｓｕｌｉｔｒｊｃｃａｅｐｓｅｇｅｔｅｌｙｎｈｗｈｓｏｗａｎｏ，ｉｉｍｅｅｆｈｔｅｐｐｎａｒｗｔ
ＷＵ．ａｇ。ＣＨＥＮａｔｎ。ＬＩＸｉｏ— ｅｇＴｉｇｎ．Ｍｎ—ｉａＵａｐｎ
（．ｃａｔｎＩｔｒａｉａｇｎｅｒｎｇＣｏｓｌｎ．ｄ，ｃａ６１０２Ｃｈｎ２．ｅＮｏ．０ＢｒｎｈＴａｏ１ＳｉｈｕｎＥｒａｎｅｎｔｌｎＥｎｉｅｉｎｕｔｇＣｏ，ｉＬｔＳｉｈｕｎ，０７，ｉａ；Ｔｈ１ａｃｅｍｆＡｒｅｏｉｅＨｙｒｐｗｅｒｏ，ｃｕｎ６１０７Ｃｈｎ）ｍｄＰｌｄｏｏｒＴｏｐｓＳｉｈａ，０２，ｉａｃ
ｃｎｔｕｄｔｄｐｎｅｅｏｉｏｓｒｃｉｎｔｃｎｉｕｙｕｓｎｈｔｅｉｅｔｌｅｔｅｔｂｅｓｃｅｓｕｉｇｏｏｉｅｏａｏｔａｄｄｖｌｐｎｇｃｎｔｕｔｏｅｈｑｅｂｉｇｔｅｓｅｌｐｐｏｓｉｈｕ，ｕｃｓｆｌｎｆｎｄｕｓ２１ｔｅｉｅａｈｅｅｅｔｔｌｈｕｅｔａｒｈｅｃｎｃｅｅｉｏｇｉｃｉｅｈｆｉｏｒｔｏｒｎ．ａｄｔｅ９ｓｅ１ｐｐｃｉｖｍｎｏｓｉｔｅｔｂｏｃｒｙｔｏｒｔｎ１ｎｎｌｄｓａｔｎｃｎｃｅｅｐｕｉｇｎｈｄｅｎｐｏｅｓｎｇｆｒｔｅｃｎｔｕｔｏｔｄｂｉｈｕｉｚｄｔｅｓｅｌｐｒｓｔｂａｒｉｇｄａｎｎｔｒｆｒｔｅｔｅｈｒｃｓｉｏｈｏｓｒｃｉｎｍｅｈｏｙｗｈｃｔｌｅｈｔｅａｋｕｅｃｒｙｎｒｉｉｇｗａｅｏｒａｍｎｔｎｔｅｉｓｉｇｅｔｗａｅｎｌｗｓｔｎ１ｒａｔｒｉｆｏｕｎｅ．ＴｈｏｈｔｅａｖｓｌｔｏｓａｄｒｕｇｈｂｏｅｏｕｉｎｎＭｕｔｌｓｈｍｅｏｖｄｐｎｓｏｋｉｃｉｅｈｆｏｂｌｉｅｃｅ．ｓｌｅｅｔｃｎｌｄｓａｔｔｅｐｎ
