阿托斯常开电磁阀与常闭电磁阀要怎么区别

合集下载

ASCO电磁阀选型

ASCO电磁阀选型

.

一、ASCO电磁阀选型参数

ASCO的电磁阀有很多种结构可供选择,能满足任何实际操作的需要,ASCO电磁阀有二通连接,三通连接,四通和五通连接,更有多种管接尺寸,范围1/4″到3″。

ASCO所有型号的阀都有多种阀体材料供选择;包括黄铜,铝,不锈钢和青铜等,根据所控制的流体的性质和所需的压力等级来选择。

提供了多种任选电气和结构特性:为满足客户特殊应用的要求,ASCO

任选电气特性:

。用于高温环境的线圈

。线圈引线带片状端子和螺纹端子

。使用干电池的线圈

。敞开式电磁线圈

。从防雨到氢气环境下防爆的不同种类电磁线圈外壳

任选结构特点

。手动操作器

。调节装置

。特殊清洁程序

。处理多种流体的特殊材料

如何选择任选特性?列举出适用于各类电磁线圈的任选电气特性,指需在型号前加上这些前11、表缀即可得到所需特性。列出了适于各类阀门系列的任选结构特性,只需在型号后加上这些后缀22、表即可得到所需特性。 3、关于其它列举的前、后缀及未列出的条件要求,请具体咨询我司。(注:并非所有任选

'.

.

'.

.

L72英寸连续导线SW片状端子级电池充电电路-H :任选结构特性后缀2表

'.

.

ASCO阀门型号及含有前后缀的实例如下:

影响到修理包,代表设计变化的英文字母表示较大的设计变化,注:

重建修理包和线圈。重建修理包和线圈的样本每一变化后正确的替代零部件列在 ASCO

里,请具体查询。

'.

.

二、ASCO电磁阀选型要领

电磁阀选型首先应该依次遵循安全性,可靠性,适用性,经济性四大原则,其次

是根据六个方面的现场工况(即管道参数、流体参数、压力参数、电气参数、动作方式、特殊要求进行选择)。

电磁阀常开常闭说明

电磁阀常开常闭说明

电磁阀常开常闭说明

常闭型断电时呈关闭状态,当线圈通电时产生电磁力,使动铁芯克服弹簧力同静铁芯吸合直接开启阀,介质呈通路;当线圈断电时电磁力消失,动铁芯在弹簧力的作用下复位,直接关闭阀口,介质不通。结构简单,动作可靠,在零压差和微真空下正常工作。常开型正好相反。

二位二通常开型电磁阀,断电打开,通电关闭。阀体材质为铜,SS304不锈钢,常规SS316不锈钢定制。最大耐压力10kgf/cm2,环境温度0℃~65℃。产品系列化生产,体积小,流量大,适用范围广。按阀上所表流向箭头,可任意安装;为增强使用寿命,最好线圈向上,水平安装。

产品型号:2WC-15

产品名称: 2WC-15常开电磁阀

特点

1.宜使用于流通点时间较长的控制领域

2.采用直动式膜片结构,确保常开式电磁阀在无压力状态下可安全启动。

3.多种线圈及材质选择可为客户提供理想的产品。

技术参数

ATOS比例阀日常维护保养要点

ATOS比例阀日常维护保养要点

ATOS比例阀日常维护保养要点

ATOS比例阀日常维护保养要点供应意大利ATOS电磁阀、ATOS常规阀、ATOS叠加阀、ATOS插装阀、ATOS比例阀、ATOS换向阀、ATOS盖板、ATOS柱塞泵、ATOS齿轮泵、ATOS叶片泵、ATOS普通油缸、ATOS伺服油缸、ATOS电子器件、ATOS附件等液压产品。

ATOS比例换向阀使工作阀阀芯产生位移,阀口尺寸发生改变并以此完成与输入电压成比例压力、流量输出元件。阀芯位移也可以以机械、液压或电形式进行反馈。电液比例阀具有形式种类多样、容易组成使用电气及计算机控制各种电液系统、控制精度高、安装使用灵活以及抗污染能力强等多方面优点,应用领域日益拓宽。近年研发生产插装式比例阀和比例多路阀充分考虑到工程机械使用特点,阿托斯ATOS比例换向阀具有先导控制、负载传感和压力补偿等功能。

ATOS比例阀日常故障排除:

(1)观察法

观察法就是通过拆装失效的比例阀观察其各个部件的内部及外形特征,并与完好的比例阀对比作出判断的方法。

这个方法zui大的特点是简单、直观、可操作性强和发现问题快,同时对维修人员要求不高,实践中应用广泛。通过观察法一般可以发现以下问题:主阀芯密封件磨损情况,主阀芯与阀套配合及磨损情况,主阀位移传感器探针损坏情况,以及先导阀的密封、传感器探针的损坏情况,还可以发现阀的外表破损情况。但观察法只是从阀的外形特征来判断相应部件的损坏情况,而不能判断阀的性能阀的性能需进一步检测才能作出判断。

(2)排除法

排除法就是通过分析比例阀的先导阀、主阀、集成放大器的性能,逐一排除并找到问题部件的方法。一般情况下,排除法在具体实施过程中,需要借助其他性能稳定、型号相同阀的帮助。通过把性能稳定的阀与失效阀的3大部件进行不同组合,利用阀的自身特性,找到出现问题的部件。这种方法需要严谨的思维和敏锐的判断力,同时需要维修人员具备一定的维修经验。

阿托斯电磁阀通电后的故障分析 电磁阀维护和修理保养

阿托斯电磁阀通电后的故障分析 电磁阀维护和修理保养

阿托斯电磁阀通电后的故障分析电磁阀维护

和修理保养

工业设备应用中,任何品牌产品使用期长达确定时间后,都会随使用年限的增长,运作的高频率而渐渐增大它的安全隐患,降低其工作效率。ATOS阿托斯电磁阀在工业应用中,其使用起着起着至关紧要的作用,那么如何使ATOS阿托斯电磁阀在运作中发挥其致,产品使用的牢靠性极其紧要。

相关技术专家们对于ATOS阿托斯电磁阀的做了极多次的试验,对ATOS阿托斯电磁阀的使用牢靠性做了深度产品剖析,得出ATOS 阿托斯电磁阀通电后不工作的原因及处理方法:

1.检查电源接线是否不良重新接线和接插件的连接

2.检查电源电压是否在工作范围—调致正常位置范围

3.线圈是否脱焊重新焊接

4.线圈短路更换线圈

5.工作压差是否不合适调整压差或更换相称的电磁阀

6.流体温度过高更换相称的电磁阀

7.有杂质使电磁阀的主阀芯和动铁芯卡死进行清洗,如有密封损坏应更换密封并安装过滤器

8.液体粘度太大,频率太高和寿命已到更换产品

BURKERT电磁阀不能关闭

1.主阀芯或铁动芯的密封件已损坏更换密封件

2.流体温度、粘度是否过高更换对口的电磁阀

3.有杂质进入电磁阀产阀芯或动铁芯进行清洗

4.弹簧寿命已到或变形更换

5.节流孔平衡孔堵塞适时清洗

6.工作频率太高或寿命已到改选产品或更新产品

电磁阀选型应当遵奉并服从四大原则

电磁阀选型首先应当依次遵奉并服从安全性,牢靠性,适用性,经济性四大原则,其次是依据六个方面的现场工况(即管道参数、流体参数、压力参数、电气参数、动作方式、特别要求进行选择)。

选型依据:

1、依据管道参数选择电磁阀的:通径规格(即DN)、接口方式1)依照现场管道内径尺寸或流量要求来确定通径(DN)尺寸;2)接口方式,一般DN50要选择法兰接口,≤DN50则可依据用户需要自由选择。

两位三通电磁阀常开与常闭的分析

两位三通电磁阀常开与常闭的分析
两位三通电磁阀根据气路图分析常开与Hale Waihona Puke Baidu闭
1
两位三通电磁阀常开(NO)气路图分析
当选用常开模式(NO)时: “R”接气源,“A”接工作端,“P”为排气口。 (1)、当电磁阀处于失电状态时(左正方形气路图),R P排气截止,气源始终向气缸充气; (2)、当电磁阀处于得电状态时(右正方形气路图),A 气源截止,气缸向外排气。
A、 P、R
2
两位三通电磁阀常开(NO)气路图分析
(3)、对于投用电磁阀前可 通过口吹起判断常闭状态(NC) 下的气源入口。
吹气发现R A通气,P 不通气,从而判断P为常闭状 态(NC)下的气源入口,如若 使用常闭电磁阀,则可正确找 到气源接口。
3
两位三通电磁阀常闭(NC)气路图分析
当选用常闭模式(NC)时: “P”接气源,“A”接工作端,“R”为排气口。 (1)、当电磁阀处于失电状态时(左正方形气路图),A P气源截止,气缸向外排气; (2)、当电磁阀处于得电状态时(右正方形气路图),P 排气口截止,气源向气缸充气。
R、 A、R
4
5

意大利ATOS阿托斯电磁阀厂家,atos电磁阀中国官网

意大利ATOS阿托斯电磁阀厂家,atos电磁阀中国官网

意大利ATOS阿托斯电磁阀,atos电磁阀中国官网,atos比例阀,atos比例电磁阀,atos流量控制阀,atos电磁球阀,atos防爆电磁阀,atos厂家直销诚招代理商

意大利ATOS阿托斯电磁阀是世界领先的电液元件制造商,具有先进技术,Atos阿托斯元件能使您的机器获得您所需要的快速、平稳和精确的控制。

ATOS电磁阀知识介绍:电磁阀是用来控制流体的方向的自动化基础元件,属于执行器;通常用于机械控制和工业阀门上面,对介质方向进行控制,从而达到对阀门开关的控制。

工作原理

电磁阀里有密闭的腔,在不同位置开有通孔,每个孔都通向不同的油管,腔中间是阀,两面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边,通过控制阀体的移动来档住或漏出不同的排油的孔,而进油孔是常开的,液压油就会进入不同的排油管,然后通过油的压力来推动油缸的活塞,活塞又带动活塞杆,活塞竿带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。

产品名称:意大利ATOS阿托斯电磁阀

产品介绍:具有安全装置的特殊应用电磁阀

尺寸规格03, 05, 07, ISO sizes 08,10 流量达1000升/分压力达350 bar

产品性能:Atos电磁阀具有下列特点

1.壳体新工艺铸造,流水线批量生产,并进行热灼法去毛刺

2.阀芯安全互换

3.湿式电磁铁,全封闭线圈,整体坚固,可适用于户外工作

阿托斯ATOS电磁换向阀DKE型公司有现货

螺纹电磁铁,直动式,滑阀型

DKE型电磁换向阀

直动式,ISO4401标准,10通径

滑阀型,两位或三位,直动式,带北美认证标标准CURUS比例电磁铁。

ATOS电磁阀的工作原理

ATOS电磁阀的工作原理

ATOS电磁阀的工作原理

ATOS电磁阀的工作原理

上海维特锐专业从事各种国外工控自动化产品的进口贸易。主要经营品牌如下:德国品牌:KRACHT 克拉克、VSE 威士、HYDAC贺德克、BUCHER布赫、P+F 倍加福FESTO 费斯托、IFM 易福门、SIEMENS 西门子、SICK 施克、TURCK

图尔克、E+H 恩德斯豪斯、 LEUZE 劳易测、巴士德Barksdale、

德国PLATING ELECTRONIC、 KOBOLD 科宝、巴鲁夫BALLUFF、海隆

HERION 、HEIDENHAIN海德汉、HAWE哈威

美国品牌:PARKER 派克、ASCO 阿斯卡、美国 ACE、VICKERS 威格士、MAC、

葆德BALDOR、MOOG穆格、NUMATICS 纽曼帝克、JOUCOMATIC 捷高

意大利品牌:ATOS 阿托斯、VESTA维斯塔、CAMOZZI 康茂盛、迪普马duplomatic 英国品牌:牛顿NEWTONS4TH

日本品牌:SMC、CKD 喜开理、油研 YUKEN、NACHI 不二越TAIYO 太阳铁工、

SUNX 神视、DAIKIN 大金液压KEYENCE 基恩士、OMRON 欧姆龙、

KOGANEI 小金井

ATOS电磁阀的工作原理

一、直动式电磁阀

原理:常闭型通电时,电磁线圈产生电磁力把敞开件从阀座上提起,阀门打开;断电时,电磁力消失,弹簧把敞开件压在阀座上,阀门敞开。(常开型与此相反)特点:在真空、负压、零压时能正常工作,但通径一般不超过25mm。

二、分步直动式电磁阀

原理:它是一种直动和先导式相结合的原理,当入口与出口没有压差时,通电后,电磁力直接把先导小阀和主阀关闭件依次向上提起,阀门打开。当入口与出口达到启动压差时,通电后,电磁力先导小阀,主阀下腔压力上升,上腔压力下降,从而利用压差把主阀向上推开;断电时,先导阀利用弹簧力或介质压力推动关闭件,向下移动,使阀门关闭。

电磁阀种类及工作原理

电磁阀种类及工作原理

电磁阀种类及工作原理

电磁阀是工业过程控制系统常用的执行器,以实现对系统介质的遥控或程控,是以电磁力转换为机械力来实现开关目的的,由于电磁阀具有体积小、动作可靠、重量轻、操作简捷、维护方便等优点,应用已日趋广泛。

电磁阀从原理上分为三大类:直动式、分步直动式、先导式。

电磁阀工作原理:电磁阀里有密闭的腔,在不同位置开有通孔,每个孔连接不同的油管,腔中间是活塞,两面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边,通过控制阀体的移动来开启或关闭不同的排油孔。

而进油孔是常开的,液压油就会进入不同的排油管,然后通过油的压力来推动油缸的活塞,活塞又带动活塞杆,活塞杆带动机械装置。这样通过控制电磁铁的电流通断就控制了机械运动。

一、直动式电磁阀

原理:常闭型通电时,电磁线圈产生电磁力把敞开件从阀座上提起,阀门打开;断电时,电磁力消失,弹簧把敞开件压在阀座上,阀门敞开。(常开型与此相反)

特点:在真空、负压、零压时能正常工作,但通径一般不超过25mm。

二、分步直动式电磁阀

原理:它是一种直动和先导式相结合的原理,当入口与出口没有压差时,通电后,电磁力直接把先导小阀和主阀关闭件依次向上

提起,阀门打开。

当入口与出口达到启动压差时,通电后,电磁力先导小阀,主阀下腔压力上升,上腔压力下降,从而利用压差把主阀向上推开;断电时,先导阀利用弹簧力或介质压力推动关闭件,向下移动,使阀门关闭。

特点:在零压差或真空、高压时亦能可动作,但功率较大,要求必须水平安装。

三、间接先导式电磁阀

原理:通电时,电磁力把先导孔打开,上腔室压力迅速下降,在敞开件周围形成上低下高的压差,流体压力推动敞开件向上移动,阀门打开;

球阀常开与常闭表示方法

球阀常开与常闭表示方法

球阀常开与常闭表示方法

一、常开阀门和常闭阀门的区别

常开阀门和常闭阀门是指在没有信号或者没有外力作用时,阀门所处的状态。常开阀门指在没有外力作用时阀门处于开启状态,常闭阀门指在没有外力作用时阀门处于关闭状态。

二、常开阀门的标识方法

1、符号标识法:符号图中将常开阀门的符号加上一个弧线箭头表示。在工艺流程图中,常开阀门在符号的左上方加一个斜杠线“/”表示。

2、字母标识法:在改进标准中规定常开阀门的标识字母为“KA”。

3、颜色标识法:使用黄色表示常开阀门。

三、常闭阀门的标识方法

1、符号标识法:符号图中,将常闭阀门的符号加上一个弧线箭头表示。在工艺流程图中,常闭阀门在符号的右下方加一个斜杠线“\”表示。

2、字母标识法:在改进标准中规定常闭阀门的标识字母为“KB”。

3、颜色标识法:使用蓝色表示常闭阀门。

四、常开阀门和常闭阀门的应用场景

1、常开阀门适用于需要持续供应介质的场合,如冷却系统中的冷却水管道。

2、常闭阀门适用于需要在遇到故障或者停机时断开介质的场合,如油水分离器中的调节阀。

常开和常闭怎么区分

常开和常闭怎么区分

常开和常闭怎么区分

硬件型号:正泰N3V210-08

系统版本:电子阀系统

1、概念不同:

如果两个触点都是导电的,就叫常闭。如果两个触点断开,则称为常开。

2、符号不同:NO为常开,NC为常闭。

3、对负载电源所处的状态不同:

根据开关的触点针对负载电源所处的状态不同,常开为开关的触点处于断开状态(顾名思义“常开”),反之常闭为开关的触点处于闭合状态(顾名思义“常闭”)。这两种状态执行负载电路控制的功能不一样而已。

常开接近开关在接近开关未激活时打开(感应部件未被阻挡),在接近开关激活时关闭(感应部件被阻挡)。正常情况下,信号输出线在正常状态下是关闭的,没有信号输出。当感应到物体时,信号关闭并输出。常闭型接近开关在接近开关未激活时闭合(感应部件未被阻挡),在接近开关激活时打开(感应部件被阻挡)。表示正常状态下信号输出线闭合,信号输出连续,感应到物体时信号断开闭合。

接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关,当物体接近开关的感应面到动作距离时,不需要机械接触及施加任何压力即可使开关动作,从而驱动直流电器或给计算机(plc)装置提供控制指令。接近开关是种开关型传感器(即无触点开关),它既有行程开关、微动开关的特

性,同时具有传感性能,且动作可靠,性能稳定,频率响应快,应用寿命长,抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。产品有电感式、电容式、霍尔式、交、直流型。

AGAM阿托斯电磁阀

AGAM阿托斯电磁阀
H IP65 100%
电压及频率 电压允许波动范围
见电器特性节 7 +10%
4 设定压力-流量曲线图:基于油温50℃ ,ISO VG46标准液压油 AGAM-10
AGAM-20
AGAM-32
流量 [l/min] 5 最小压力-流量曲线图:基于油温50℃ ,ISO VG46标准液压油
AGAM-10
流 量 [l/min] AGAM-20
质量: 7.5kg
AGAM-20/32/**-IX
AGAM-32/20/**-IX AGAM-32/21/**-IX
质量:6.2kg
质量: 7.7kg
质量:8.8kg
外型尺寸为带SP-666插头时的尺寸 9 安装板
安装界面
ISO6264-AT-10-2-A标 准, 尺寸32 通径 紧固螺钉 : 4 个内六角螺栓M20 ×60 密 封:2 个4131;1个109/70 P 口、T口尺寸: Φ28.5 mm X 口尺寸:Φ3.2mm
AGAM-**/10
AGAM-**/11
AGAM-**/22
阀尺寸 最大流量 压力范围
AGAM-**/20
10
[l/min]
200
[bar]
AGAM-**/21 20
400 4~50;6~100;7~210;8~350
AGAM-**/32 32

电磁阀基础知识

电磁阀基础知识

电磁阀结构

(1.阀体2.进气口3.出气口4.导线5.柱塞)图片可自行调节大小

电磁阀分三大类

电磁阀原理上分为三大类:直动式、分步直动式、先导式。

直动式电磁阀

U图片可自行调节大小

简介:有常闭型和常开型二种。常闭型断电时呈关闭状态,当线圈通电时产生电磁力,使动铁芯克服弹簧力同静铁芯吸合直接开启阀,介质呈通路;当线圈断电时电磁力消失,动铁芯在弹簧力的作用下复位,直接关闭阀口,介质不通。

结构简单,动作可靠,在零压差和微真空下正常工作。常开型正好相反。如小于φ6流量通径的电磁阀。

原理:常闭型通电时,电磁线圈产生电磁力把敞开件从阀座上提起,阀门打开;

断电时,电磁力消失,弹簧把敞开件压在阀座上,阀门敞开。(常开型与此相反)

特点:在真空、负压、零压时能正常工作,但通径一般不超过25mm o

分步直动式电磁阀

图片可自行调节大小

简介:这种阀采用一次开阀和二次开阀连在一体,主阀和导阀分步使电磁力和压差直接开启主阀口。当线圈通电时,产生电磁力使动铁芯和静铁芯吸合,导阀口开启而导阀口设在主阀口上,且动铁芯与主阀芯连在一起,此时主阀上腔的压力通过导阀口卸荷,在压力差和电磁力的同时作用下使主阀芯向上运动,开启主阀介质流通。当线圈断电时电磁力消失,此时动铁芯在自重和弹簧力的作用下关闭导阀孔,此时介质在平衡孔中进入主阀芯上腔,使上腔压力升高,此时在弹簧复位和压力的作用下关闭主阀,介质断流。结构合理,动作可靠,

在零压差时工作也可靠。如:ZQDF f ZS,2W 等。

原理:它是一种直动和先导式相结合的原理,当入口与出口没有压差时,通电后,电磁力直接把先导小阀和主阀关闭件依次向上提起,阀门打开。当入口与出口达到启动压差时,通电后,电磁力先导小阀,主阀下腔压力上升,上腔压力下降,从而利用压差把主阀向上推开;断电时,先导阀利用弹簧力或介质压力推动关闭件,向下移动,使阀门关闭。特点:在零压差或真空、高压时亦能可动作,但功率较大,要求必须水平安装。

常开电磁阀和常闭电磁阀的区别【一文搞懂】

常开电磁阀和常闭电磁阀的区别【一文搞懂】

电磁阀按其控制方式一般可以分为常开型电磁阀和常闭型电磁阀两种。特殊的有自保持式电磁阀,也叫常开常闭型电磁阀。具体有什么区别呢?

1、控制方式不同

(1)常开电磁阀是一款电磁阀,其特点为线圈通电时电磁阀关闭,线圈断电后电磁阀开启,管路中的电磁阀长期开启,偶尔关闭的时候应该选用常开型。控制方式:常开;国际标准电压:AC(380、240、22。0、24)V、DC(110、24)。

(2)常闭式电磁阀适用于以蒸汽为热介质,进行温度自动控制的执行机构。可对蒸汽加热器、散热器、干燥器等蒸气设备及各类温度自控仪、蒸汽定型机、蒸汽机、蒸汽回潮机等成套设备的锅炉蒸汽管道进行二位式自动控制和远程控制。

2、使用方式不同

常开型电磁阀指线圈断电时,电磁阀打开;线圈通电时,电磁阀关闭,常闭型电磁阀指线圈断电时,电磁阀关闭;线圈通电时,电磁阀打开

3、使用范围不同

(1)当电磁阀需要长时间关闭时,并且关闭的时间多于开启的时间。而且持续开启的时间并不是很久时,可以选择常闭型。需要长时间开启的同时又要长时间关闭时,要选自保持式电磁阀,也就是常开常闭型电磁阀。

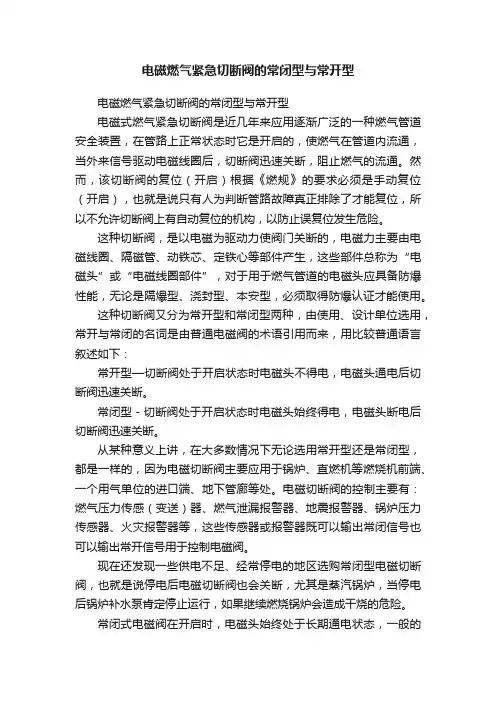

(2)当电磁阀需要长时间开启时,并且开启的时间多于关闭的时间,而且持续开启的时间并不是很久时,可以选择常开型。或用于燃气警报系统,要选用常开型的燃气紧急切断电磁阀,带手动开启。

(3)有些需要应用于安全保护的工况,如炉、窑火监测,则不能选常开的,应选用可以长期通电型的。

常开和常闭电磁阀的区别和选择:

我们可以根据持续工作时间的长短来选择常闭型或常开型.

1、当电磁阀需要长时间关闭时,并且关闭的时间多于开启的时间。而且持续开启的时间并不是很久时,可以选择常闭型。

阿托斯电磁阀的故障排查方法 电磁阀解决方案

阿托斯电磁阀的故障排查方法 电磁阀解决方案

阿托斯电磁阀的故障排查方法电磁阀解决方

阿托斯电磁阀的故障将直接影响到切换阀和调整阀的动作,常见的故障有电磁阀不动作,应从以下几方面排查:1、电磁阀接线头松动或线头脱落,电磁阀不得电,可紧固线头。2、电磁阀线圈烧坏,可拆下电磁阀的接线,用万用表测量,假如开路,则电磁阀线圈烧坏。原因有线圈受潮,引起绝缘不好而漏磁,造成线圈内电流过大而烧毁,因此要防止雨水进入电磁阀。此外,弹簧过硬,反作用力过大,线圈匝数太少,吸力不够也可使得线圈烧毁。紧急处理时,可将线圈上的手动按钮由正常工作时的“0”位打到“1”位,使得阀打开。3、电磁阀卡住:电磁阀的滑阀套与阀芯的搭配间隙很小(小于0.008mm),一般都是单件装配,当有机械杂质带入或润滑油太少时,很简单卡住。处理方法可用钢丝从头部小孔捅入,使其弹回。根本的解决方法是要将电磁阀拆下,取出阀芯及阀芯套,用CCI4清洗,使得阀芯在阀套内动作快捷。拆卸时应注意各部件的装配次序及外部接线位置,以便重新装配及接线正确,还要检查油雾器喷油孔是否堵塞,润滑油是否充分。4、漏气:漏气会造成空气压力不足,使得强制阀的启闭困难,原因是密封垫片损坏或滑阀磨损而造成几个空腔窜气。在处理切换系统的电磁阀故障时,应选择适当的时机,等该电磁阀处于失电时进行处理,若在一个切换间隙内处理不完,可将切换系统短时间停止,从容处理。阿托斯电磁阀是由电磁线圈和磁芯构成,是包含一个或几个孔的阀体。当线圈通电或断电时,磁芯的运转将导致流体通过阀体或被切断,以达到更改流体方向的目的。电磁阀的电磁部件由固定铁芯、动铁芯、线圈等部件构成;阀体部分由滑阀芯、滑阀套、弹簧底座等构成。电磁线圈被直接安装在阀体上,阀体被封闭在密封管中,构成一个简洁、紧凑的组合。我们在生产中常用的电磁阀有二位三通、二位四通、

电磁阀的种类及应用

电磁阀的种类及应用

电磁阀的种类及应用

电磁阀是一种控制流体流动的装置,利用电磁力使阀芯或阀板进行运动,从而打开或关闭阀门。根据不同的工作方式和应用场景,电磁阀可以分为多种类型,本文将对常见的电磁阀种类及其应用进行介绍。

1. 直动式电磁阀

直动式电磁阀是最常见的一种电磁阀。其结构简单,具有较小的体积和较高的灵敏度。直动式电磁阀分为常闭和常开两种类型。常闭电磁阀在无电流驱动时处于关闭状态,施加电流才能打开阀门;常开电磁阀则正好相反,在无电流时阀门处于打开状态,施加电流才能闭合阀门。直动式电磁阀广泛应用于液体和气体的控制系统中,如供水系统、燃气系统、空调系统等。

2. 内导型电磁阀

内导型电磁阀的特点是磁线圈内有一个导向管,磁铁周围的磁场仅作用于阀芯。内导型电磁阀的阀芯通过磁铁的磁场移动来控制流体的通断。它具有响应速度快、体积小、可靠性高等优点。因此,内导型电磁阀广泛应用于高频率、高精度控制和小流量控制的场合,如医疗装置、分析仪器等。

3. 行程型电磁阀

行程型电磁阀是一种通过移动磁铁实现阀芯运动的电磁阀。行程型电磁阀的优点是开启和关闭阀门更为迅速,适用于高频率控制。行程型电磁阀广泛应用于气动系统和流体控制系统中,如汽车发动机控制系统、空气调节系统。

4. 锁定型电磁阀

锁定型电磁阀是一种特殊的电磁阀,它在持续通电或断电的状态下能够保持阀门的开或闭状态。这种电磁阀适用于用户需要长时间保持阀门状态的场合,如冷库门、船舶舱门等。

5. 防爆型电磁阀

防爆型电磁阀主要应用于易燃易爆场所,防止因电火花引起的爆炸事故。这种电磁阀在设计上采用了防爆结构,通过在阀门和电磁部分之间设置爆炸保护的结构,使得电磁阀在使用时不会产生电弧、火花等。

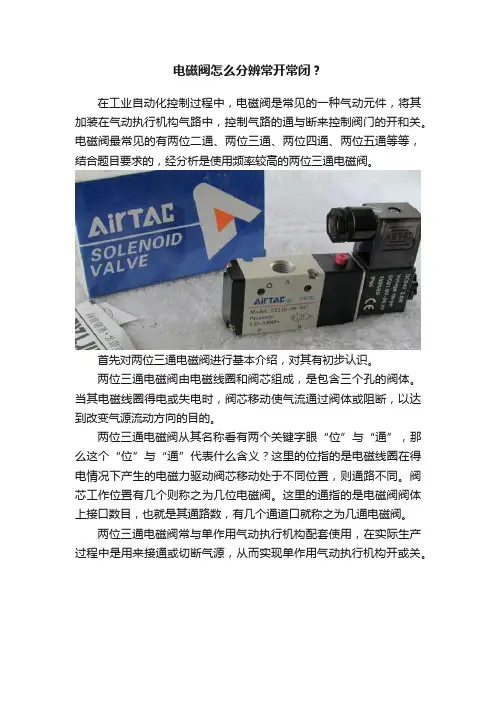

电磁阀怎么分辨常开常闭?

电磁阀怎么分辨常开常闭?

电磁阀怎么分辨常开常闭?

在工业自动化控制过程中,电磁阀是常见的一种气动元件,将其加装在气动执行机构气路中,控制气路的通与断来控制阀门的开和关。电磁阀最常见的有两位二通、两位三通、两位四通、两位五通等等,结合题目要求的,经分析是使用频率较高的两位三通电磁阀。

首先对两位三通电磁阀进行基本介绍,对其有初步认识。

两位三通电磁阀由电磁线圈和阀芯组成,是包含三个孔的阀体。当其电磁线圈得电或失电时,阀芯移动使气流通过阀体或阻断,以达到改变气源流动方向的目的。

两位三通电磁阀从其名称看有两个关键字眼“位”与“通”,那么这个“位”与“通”代表什么含义?这里的位指的是电磁线圈在得电情况下产生的电磁力驱动阀芯移动处于不同位置,则通路不同。阀芯工作位置有几个则称之为几位电磁阀。这里的通指的是电磁阀阀体上接口数目,也就是其通路数,有几个通道口就称之为几通电磁阀。

两位三通电磁阀常与单作用气动执行机构配套使用,在实际生产过程中是用来接通或切断气源,从而实现单作用气动执行机构开或关。

这是亚德客两位三通电磁阀,

在其阀体上已有气路图绘制。最显眼的是箭头与“T”,代表什么呢?箭头代表气流方向,T代表截止。除此之外,气动符号还有P、A、R,是来说明电磁阀通路用途。P代表气源进气口、A代表工作口、R 代表排气口。由上述简单述说,此两位三通电磁阀在电磁线圈未通电情况下,气源进口处于T标注状况,则说明气源被阻断,此时工作口A 与排气口R相通,所以两位三通电磁阀属于常闭型。

除此之外,不看气路图则很快判断两位三通电磁阀是常开型还是闭型。找到其气源口P对进行吹气,倘若吹不通说明其是常闭型电磁

相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

阿托斯常开电磁阀与常闭电磁阀要怎么区别

阿托斯常开电磁阀与常闭电磁阀要怎么区别

东莞天骥公司所有的产品直接从境外进货,以欧美品牌主要货源,能够提供不同国别、厂商的设备配件,解决您多处寻找的麻烦和对产品质量的担心等, 在价格上我们有很大的优势,公司备有大量的现货,是国内库存量zui多的公司之一,咨询,我们将会给您zui的服务!

如需询价德国宝德电磁阀,比例阀,摇臂电磁阀,角座阀,控制器,电导率,先导阀,流量计,变送器等产品,欢迎来询我司,我司会以zui低的优势价格报给您,诚心诚意诚价,如需选型请提供产品的详细参数以便我司技术人员帮您在zui短的时间内选型报价,我们的热情服务您将在我们的沟通中深切感受到,消费有时买的也是一种服务,欢心您我们的:欢迎你的lai电!

1、控制方式不同

(1)常开电磁阀是一款电磁阀,其特点为线圈通电时电磁阀关闭,线圈断电后电磁阀开启,管路中的电磁阀长期开启,偶尔关闭的时候应该选用常开型。控制方式:常开;国际标准电压:AC(380、240、22。0、24)V、DC(110、24)。

(2)常闭式电磁阀适用于以蒸汽为热介质,进行温度自动控制的执行机构。可对蒸汽加热器、散热器、干燥器等蒸气设备及各类温度自控仪、蒸汽定型机、蒸汽机、蒸汽回潮机等成套设备的锅炉蒸汽管道进行二位式自动控制和远程控制。

2、使用方式不同

常开型电磁阀指线圈断电时,电磁阀打开;线圈通电时,电磁阀关闭,常闭型电磁阀指线圈断电时,电磁阀关闭;线圈通电时,电磁阀打开3、使用范围不同(1)当电磁阀需要长时间关闭时,并且关闭的时间多于开启的时间。而且持续开启的时间并不是很久时,可以选择常闭型。需要长时间开启的同时又要长时间关闭时,要选自保持式电磁阀,也就是常开常闭型电磁阀。

(2)当电磁阀需要长时间开启时,并且开启的时间多于关闭的时间,而且持续开启的时间并不是很久时,可以选择常开型。或用于燃气警报系统,要选用常开型的燃气紧急切断电磁阀,带手动开启。

(3)有些需要应用于安全保护的工况,如炉、窑火监测,则不能选常开的,应选

用可以长期通电型的。

阿托斯常开电磁阀与常闭电磁阀要怎么区别安装注意

1、安装时应注意阀体上箭头应与介质流向一致。不可装在有直接滴水或溅水的地方。电磁阀应垂直向上安装;

2、电磁阀应保证在电源电压为额定电压的15%-10%波动范围内正常工作;

3、电磁阀安装后,管道中不得有反向压差。并需通电数次,使之适温后方可正式投入使用;

4、电磁阀安装前应彻底清洗管道。通入的介质应无杂质。阀前装过滤器;

5、当电磁阀发生故障或清洗时,为保证系统继续运行,应安装旁路装置。
