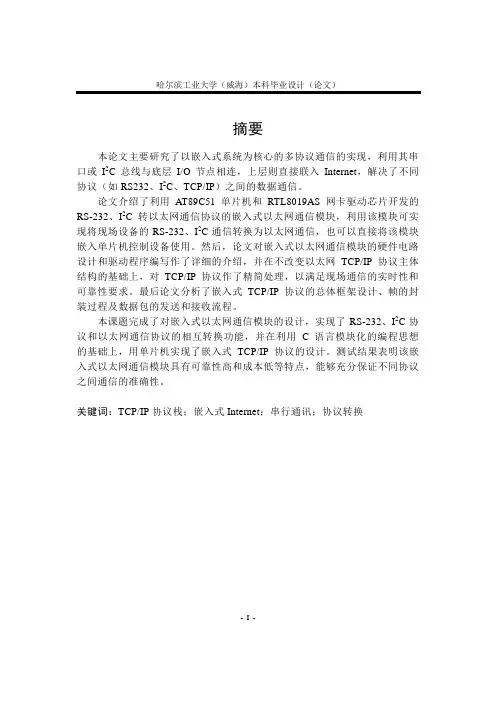

哈尔滨工业大学（威海）本科毕业设计（论文）摘要本论文主要研究了以嵌入式系统为核心的多协议通信的实现，利用其串口或I2C总线与底层I/O节点相连，上层则直接联入Internet，解决了不同协议（如RS232、I2C、TCP/IP）之间的数据通信。
论文介绍了利用AT89C51单片机和RTL8019AS网卡驱动芯片开发的RS-232、I2C转以太网通信协议的嵌入式以太网通信模块，利用该模块可实现将现场设备的RS-232、I2C通信转换为以太网通信，也可以直接将该模块嵌入单片机控制设备使用。
然后，论文对嵌入式以太网通信模块的硬件电路设计和驱动程序编写作了详细的介绍，并在不改变以太网TCP/IP协议主体结构的基础上，对TCP/IP协议作了精简处理，以满足现场通信的实时性和可靠性要求。
最后论文分析了嵌入式TCP/IP协议的总体框架设计、帧的封装过程及数据包的发送和接收流程。
本课题完成了对嵌入式以太网通信模块的设计，实现了RS-232、I2C协议和以太网通信协议的相互转换功能，并在利用C语言模块化的编程思想的基础上，用单片机实现了嵌入式TCP/IP协议的设计。
测试结果表明该嵌入式以太网通信模块具有可靠性高和成本低等特点，能够充分保证不同协议之间通信的准确性。
关键词：TCP/IP协议栈；嵌入式Internet；串行通讯；协议转换- I -哈尔滨工业大学（威海）本科毕业设计（论文）AbstractThis dissertation mainly research the implementation of a multi-protocol communication with the core of embedded systems, and uses the serial port or the I2C bus connecting the underlying I/O nodes. The upper is directly linked to the Internet，to solve the different protocols(such as RS232, I2C, the TCP/IP) data communications.This dissertation reports the design for an embedded Ethernet module for data exchange among RS-232, I2C and Ethernet communication with a micro-controller AT89C51 and a network card driver chip RTL8019AS. This Ethernet module can be directly used to convert the RS-232 or I2C information mode to Ethernet information mode or be embedded in the equipments controlled by microprocessors. Afterwards, this dissertation introduces the designing of hardware circuit and compiling of corresponding driving program in detail. This design simplified the TCP/IP without changing its main structure to meet the demand for real-time and reliability in field communication. In the end of this dissertation, the general frame for embedded TCP/IP, process of frame packing, and the procedure in sending and receiving data are comprehensively analyzed.In this project, an embedded Ethernet module was designed and the data exchange among RS-232, I2C protocol and Ethernet protocol was fulfilled with this module. At the same time, based on the modular programming method provided by C language, an embedded TCP/IP was realized with MCU. After debugging, it turns out that the designed embedded Ethernet module is of the high reliability and low cost and can be able to fully assurance the accuracy of communication among different protocols.Key words: TCP/IP state; Embedded Internet; Serial Communication; protocol exchange- II -哈尔滨工业大学（威海）本科毕业设计（论文）目录摘要 (I)Abstract (II)第1章绪论 ........................................................................................................ - 5 -1.1 课题背景................................................................................................. - 5 -1.2 课题目的和意义 ..................................................................................... - 5 -1.3 主要研究内容 ......................................................................................... - 6 -1.4 本文结构企鹅182090931 ................................................................... - 6 -第2章系统总体架构 ........................................................................................ - 8 -2.1 硬件方案................................................................................................. - 8 -2.2 软件方案................................................................................................. - 9 -2.2.1 系统模块划分.................................................................................. - 9 -2.2.2 层次协议模型.................................................................................. - 9 -2.2.3 TCP/IP协议栈的实现方案 ............................................................. - 10 -2.3 开发环境............................................................................................... - 11 -第3章系统硬件实现 ...................................................................................... - 12 -3.1 嵌入式微控制器AT89C51 .................................................................... - 12 -3.2 RS-232模块............................................................................................ - 12 -3.3 I2C模块................................................................................................... - 13 -3.3.1 I2C数据传输.................................................................................... - 13 -3.3.2 通用I/O端口作为I2C总线接口 ..................................................... - 13 -3.4 以太网模块........................................................................................... - 14 -3.4.1 RTL8019AS的寄存器介绍............................................................. - 14 -3.4.2 RTL8019AS的物理连接................................................................. - 17 -第4章系统软件实现 ...................................................................................... - 19 -4.1 数据链路层的实现 ............................................................................... - 19 -4.1.1 RTL8019AS的初始化..................................................................... - 19 -4.1.2 以太网帧格式................................................................................ - 20 -4.1.3 RTL8019AS的帧接收..................................................................... - 20 -4.1.4 RTL8019AS的帧发送..................................................................... - 21 -- III -哈尔滨工业大学（威海）本科毕业设计（论文）4.2 网络层的实现 ....................................................................................... - 22 -4.2.1 地址解析协议ARP ........................................................................ - 22 -4.2.2 网际协议IP .................................................................................... - 23 -4.2.3 Internet控制报文协议ICMP ........................................................... - 26 -4.3 传输层的实现 ....................................................................................... - 27 -4.4 TCP/IP、RS-232协议、I2C总线协议之间的数据通信....................... - 33 -第5章系统测试结果 ...................................................................................... - 36 -5.1 PING测试...................................................................... 错误!未定义书签。
串口 RS232 485 422 转 WiFi 以太网服务器用户手册说明书
串口 RS232/485 /422 转 WiFi/以太网服务器用户手册串口RS232/485/422 转WiFi/以太网服务器用户手册V1.3FB-W210上海丰宝电子信息科技有限公司版本信息说明版本型号说明版本修改时间修改内容Rev.1 2015 年04 月012 日创建原始文档Rev.2 2016 年09 月20 日增加了Modbus TCP 转换功能Rev.3 2019 年05 月16 日增加虚拟串口透传通道说明所有权信息未经版权所有者同意，不得将本文档的全部或者部分以纸面或者电子文档的形式重新发布。
本文档只用于辅助读者使用产品，上海丰宝电子信息科技有限公司不对使用该文档中的信息而引起的损失或者错误负责。
本文档描述的产品和文本正在不断地开发和完善中。
上海丰宝电子信息科技有限公司有权利在未通知用户的情况下修改本文档。
目录1.产品概述 (5)1.1概述 (5)1.2产品参数 (5)1.3主要应用 (7)2.硬件介绍 (8)2.1接口定义 (9)2.2RS232 接口说明 (10)2.3RS485 接口说明 (11)2.4RS422 接口说明 (11)2.5RJ45 接口说明 (11)2.6机械尺寸 (12)3.功能描述 (12)3.1基础网络协议 (13)3.2无线组网 (13)3.2.1基于AP 的无线网络 (14)3.2.2基于STA 的无线网络 (14)3.2.3AP+STA 方式的无线网络 (15)3.2.4IOT Manager 软件配置 (16)3.2.5网页配置方式 (17)3.3以太网接口功能 (17)3.3.1以太网接口+Wi-Fi 组合功能 (18)3.3.2以太网接口功能（路由模式） (18)3.3.2 以太网接口功能（桥接模式） (19)3.4工作模式 (21)3.4.1透明传输模式 (21)3.4.2TCP Server (21)3.4.3多Socket 通讯 (22)3.4.4HTTP 模式 (22)3.4.5Telnetd 模式 (26)3.4.6Web Socket 模式 (27)3.4.7MQTT 模式 (29)3.4.8阿里IOT 和阿里Studio (30)串口 RS232/485 /422 转 WiFi/以太网服务器用户手册3.4.9AES/DES3/TLS 数据加密 (30)3.5TCP Keepalive (31)3.6超时时间Timeout (32)3.7路由设置 (32)3.8UART 自动成帧功能 (33)3.8.1UART 自由组帧模式 (33)3.8.2UART 自动成帧模式 (34)3.8.3标签功能 (34)3.9Modbus 协议 (35)3.10Cli 命令 (35)3.11串口流控和RS485 功能 (36)3.12固件升级 (36)3.13网页功能 (37)3.14Auto-IP 功能 (37)3.15NTP 功能 (38)3.16注册包功能 (39)3.17心跳功能 (41)3.18IOT Server 工具软件 (41)3.19虚拟通道功能 (42)3.20参数保存功能 (42)4.快速应用 (44)4.1Auto-IP 模式下的TCP/IP 到串口透传测试 (44)4.2基于AP 组网模式下的测试 (50)4.3基于AP+以太网组网 (54)4.4基于STA 无线网络模式组网 (54)4.4.1基于STA 无线网络模式的虚拟串口透传功能 (55)4.4.2基于STA 模式的RS485 Modbus RTU 到Modbus TCP 转换功能 (59)4.5基于AP-STA 无线网络模式组网 (62)4.6基于AP-STA 无线级联模式组网 (63)4.7基于AP-STA 无线桥接模式组网 (63)5.售后服务及技术支持 (89)产品概述1.1.概述FB-W210 串口服务器提供了一种 RS232/RS485/RS422 和 Wi-Fi/Ethernet 之间协议转换的产品，满足工业产品串口到无线或者以太网数据传输的通道的解决方案，本产品集成了 MAC 等以太网硬件协议，集成了 TCP/IP 协议栈、内存管理、10/100M 以太网收发器、高速串口、RS232、RS485、RS422 等丰富的硬件接口，并且基于 eCos 操作系统，产品包含了 web 网页，可以方便的供远程配置、监控和调试。
串口转以太网技术介绍
串口转以太网技术介绍在许多工业自动化系统中，串口通信是常见的通信方式。
然而，串口通信通常只能在短距离内进行，并且信号的传输速率较慢。
为了扩展通信距离和提高通信速率，需要使用以太网通信。
串口转以太网技术应运而生。
串口转以太网技术可以通过硬件转换模块或软件来实现。
硬件转换模块通常包括串口驱动芯片和以太网控制器芯片。
串口驱动芯片负责将串行信号转换为并行信号，以太网控制器芯片则负责将并行信号转换为以太网信号。
此外，硬件转换模块还可能包括其他功能，如电源管理和电压调整。
软件方式实现串口转以太网技术通常使用串口服务器软件。
串口服务器软件运行在计算机或嵌入式系统上，可以将串口数据转发到以太网上。
通过软件方式实现串口转以太网技术具有灵活性和可扩展性，可以根据实际需求进行配置和定制。
串口转以太网技术的应用非常广泛。
例如，在工业自动化系统中，可以使用串口转以太网技术实现对远程设备的监控和控制。
通过将串口设备连接到以太网网络上，可以实现实时数据的传输和分析，从而提高工作效率和生产质量。
另外，串口转以太网技术还可以应用于智能家居、远程监控和物联网等领域。
通过将串口设备接入到以太网网络中，可以实现对设备的远程控制和管理。
例如，可以通过手机或电脑远程控制家庭电器，或者监控家庭环境和安全状况。
总的来说，串口转以太网技术是一种将串行通信转换为以太网通信的技术。
它可以扩展通信距离和提高通信速率，实现远程控制和监控。
串口转以太网技术可以通过硬件转换模块或软件来实现，广泛应用于工业自动化系统、智能家居、远程监控和物联网等领域。
RS232转ETHERCAT网关 rs232转rs485接门详细接线图
RS232转ETHERCAT232转485转换器需要驱动吗RS232转ETHERCAT网关rs232转rs485接门详细接线图RS232转ETHERCAT网关rs485和modbus的关系RS232转ETHERCAT网关rs232和rs485接一样吗RS232转ETHERCAT连接ethercat通讯过程描述RS232转ETHERCAT连接ethercat网线接口定义RS485转ETHERCAT连接支持ethercat总线的PLCRS485转ETHERCAT网关rs485是什么意思RS485转ETHERCAT连接西门子支持ethercat吗RS485转ETHERCAT连接ethercat通讯协议详细解析RS485转ETHERCAT连接ethercat转换器RS485转ETHERCAT网关rs485和rs232区别总结RS485转ETHERCAT连接ethercat总线伺服如何控制我们将为大家介绍一款强大的设备——远创智控YC-ECT-RS485/232通讯网关。
这是一款自主研发的ETHERCAT从站功能的网关，它能够将ETHERCAT网络和RS485或RS232设备无缝连接。
这款网关在ETHERCAT总线和RS485或RS232总线中均能发挥主站或从站的作用。
它的最大特点就是解决了协议不兼容的问题，让不同协议设备间的数据传输变得更加高效和稳定。
1.2 技术参数1.2.1 ETHERCAT 技术参数网关做为ETHERCAT 网络的从站，可以连接倍福、欧姆龙、基恩士等厂家的PLC。
带2 个RJ45 以太网接口，支持100BASE-TX，MDI/MDIX 自检测，可以组成链式网络，支持环网冗余。
支持的最大PDO 长度，inputs 和outputs 各为256 字节。
Input 和output 的方向是主站方向，input 是主站输入，output 是主站输出。
1.2.2 RS485/RS232 技术参数RS485/RS232 波特率可以选择：300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K、115.2K 等。
串口转网口TCPIP RS232转以太网串口服务器致力于油田生产
串口转网口TCP/IP RS232转以太网串口服务器致力于油田生产在石油的开采、储运等生产过程中，动态监测是生产管理的重要工作内容，也是保证油田正常、安全、经济运行的重要手段，在西方发达国家自动化数据采集与控制（SCADA）已经成为生产的配套设施。
动态监测的主要内容包括泄漏监测、压力超高保护、温度异常、含水超标等。
油田被称为“没有围墙的工厂”，油井、集输站、联合站星罗棋布，偏远分散，而石油的整个生产流程又通过管道连接起来，成为一个压力系统，可谓牵一发而动全身，特别是泄漏事故时有发生，给油田造成巨大的经济损失和环境污染。
因此，实现油田生产系统的动态监测，对于及时发现泄漏等故障、优化生产运行参数、减少盗油犯罪案件的发生、提高油田的现代化管理水平等具有重要的意义。
一、油田数据采集系统的需求为实现油田生产的监控，生产调度中心需要实时得到各站的压力、温度、流量等数据，从而进行数据分析，得到生产能耗指标情况和生产运行状况，如对于长距离输油管道，就需要实时得到管道进出口的压力数据，由泄漏监测报警系统软件即可进行泄漏报警和泄漏点的定位。
简短地说，数据采集系统主要包括数据采集与通信两个方面的内容。
1. 串口仪表设备在数据采集系统中应用广泛在基于计算机的数据采集系统中，通过485总线方式连接计算机串口是相当流行的数据采集方式，串口输出的仪表设备得到了广泛的应用。
很多时候，自动化工程师会遇到PC机中的插槽数量超过了实际能够有的数量，使用串行接口来连接测量与自动化设备，摆脱了对计算机内部ISA或PCI 插槽的额外硬件要求。
RS-485总线是用一对简单的双绞线构成分布式系统，通过RS485-RS232转换即可连入计算机，实现多点、双向通信和数据采集，设备简单，价格低廉，它所具有的噪声抑制能力、数据传输速率、电缆长度及可靠性是其他标准无法比拟的。
正因为此，RS-485在工业数据采集与控制、仪器仪表、汽车电子、电信设备等领域得到广泛应用。
RS232转以太网
RS232转以太网RS232转以太网是一款嵌入式以太网串口数据转换设备, 内部集成了 TCP/IP 协议栈, 用户利用它可以轻松完成嵌入式设备的网络功能, 产品体积小巧，功耗低，搭载ARM处理器，速度快，响应迅速，稳定性高。
串口服务器用来将TCP网络数据包或UDP数据包与RS232或RS485接口数据实现透明传输，集成 10/100M 自适应以太网接口, 串口通信最高波特率高达 230.4Kbps, 具有TCP Server, TCP Client, UDP以及UDP server工作模式, 通过软件轻松配置，通过网口进行设置。
电气参数工作电压：5V工作电流：最大200mA工作温度：-25~75 °C保存温度：-40~85 °C保存湿度：5% ~ 95% RH功能特点100M高速网卡，10/100M 自适应以太网接口;支持 AUTO MDI/MDIX，可使用交叉网线或平行网线连接;RS232波特率从300到256000可设置工作方式可选择TCP Server, TCP Client, UDP工作模式, UDP Server模式;支持虚拟串口工作模式可以跨越网关，跨越交换机，路由器可工作于局域网，也可以工作于互联网(外网)工作端口，目标 IP 地址和端口均可轻松设定;网络断开后自动断开连接，保证整个网络可靠的建立TCP连接;灵活的串口数据分帧设置，满足用户各种分包需求;传输距离：RS232 － 15米，RS485 － 1000米，网线200米(通过交换机后联入互联网，无距离限制)32 位 ARM CPU;LAN 以太网: 10/100Mbps; 保护:内建2KV电磁隔离;RS232串口×1: TXD、RXD、GND;串口速率: 波特率: 从300到256kbps可设置，理论最高可达3Mbps;网络协议: ETHERNET、ARP、IP、UDP、TCP、ICMP;工具软件: 模块配置软件、TCP/UDP测试工具、串口调试软件;配置方式:网络，免费提供配套软件.电源: 5V机械参数: 模块尺寸(L×W×H): 90×50×18(mm) 含端子和插针工作温度: 工业级: -25~75°C.保存环境: -40~85°C, 5~95%RH.RS232接口：RS232采用9针母口(孔)，只有三根线有定义，其余为空，具体说明如下。
RS232 485 TO ETH软件设计手册说明书
RS232/485 TO ETH软件设计手册功能特点◼采用了M4系列32位ARM处理器，主频高达120MHz，运行速率快，稳定可靠◼支持10/100M以太网接口，支持Auto-MDI/MDIX(交叉直连网线任意连接，自动切换)◼支持RS232和RS485接口，两路接口可同时独立工作，互不影响◼支持设置通信波特率(600bps~230.4Kbps)，支持None、Odd、Even、Mark和Space五种校验◼板载多种功能指示灯，方便查看模块通信和运行状态◼工作模式可选TCP Server、TCP Client、UDP Server、UDP Client、HTTPD Client(支持GET和POST) ◼支持Modbus网关功能，工业使用更方便◼支持Websocket功能，可直接通过网页实现与RS232、RS485端口的双向透明传输◼支持网页、AT 指令、串口协议和网络协议设置参数，提供设置协议，客户可集成到自己的软件中◼支持自定义心跳包机制，确保连接真实可靠，也可用于主动抓取传感器数据◼支持自定义注册包机制，建立连接后自动发送预定注册包作为标识，方便区分不同设备◼支持自定义网页功能，方便用户自定义模块网页内容◼支持类RFC2217协议，可实现与变串口参数（波特率、数据位等）的设备通讯◼支持KeepAlive机制，可快速探查网络异常中断，并断开重连◼支持超时重启(无数据重启)功能，确保长期稳定通信，可自定义重启时间◼支持DNS域名解析功能，可自定义DNS服务器地址◼支持DHCP功能，能够自动获取IP，也可自定义静态IP◼支持通过网络升级固件功能，维护更方便◼支持通过软件和硬件方式恢复出厂设置◼出厂烧写特定的MAC，可自定义MAC地址◼提供软件：模块配置软件、TCP/UDP测试工具、虚拟串口软件等◼提供编程范例：上位机编程例子(socket)，VB、C++、Delphi、Android、iOS等目录RS232/485 TO ETH (1)软件设计手册 (1)1.产品概述 (6)1.1.产品简介 (6)1.2.规格参数 (6)2.产品功能 (7)2.1.默认参数 (7)2.2.基础功能 (8)2.2.1.IP地址/子网掩码/网关 (8)2.2.2.DNS (9)2.2.3.Web Server (10)2.2.4.恢复出厂设置 (10)2.2.5.固件升级 (10)2.3.Socket功能 (11)2.3.1.TCP Client模式特性 (12)2.3.2.TCP Server模式特性 (14)2.3.3.UDP Client模式特性 (16)2.3.4.UDP Server模式特性 (18)2.3.5.Httpd Client (20)2.3.6.WebSocket (22)2.3.7.配套软件VCOM(虚拟串口) (24)2.4.串口功能 (25)2.4.1.流控介绍 (25)2.4.2.串口成帧机制 (25)2.4.3.类RFC2217 (27)2.5.特色功能 (28)2.5.1.心跳包功能 (28)2.5.2.Modbus 网关功能 (29)2.5.3.注册包功能 (35)2.5.4.透传云功能 (36)2.5.5.网络打印 (37)2.5.6.自定义网页功能 (40)2.5.7.自定义MAC (41)2.5.8.超时重启 (41)2.5.9.清除缓存数据 (41)2.5.10.短连接 (42)3.设置协议 (43)3.1.网络设置协议 (43)3.1.1.设置参数的流程 (43)3.1.2.设置指令内容 (43)3.1.3.返回指令内容 (46)3.2.AT指令配置(3011及以上版本支持AT指令) (47)3.2.1.网络AT指令概述 (47)3.2.2.串口AT指令概述 (48)3.2.3.AT指令集 (49)3.2.4.AT指令详解： (51)1.AT+E (51)2.AT+Z (51)3.AT+VER (51)4.AT+ENTM (51)5.AT+MAC (52)6.AT+RELD (52)7.AT+W ANN (52)8.AT+DNS (52)9.AT+WEBU (53)10.AT+WEBPORT (53)11.AT+SEARCH (53)12.AT+PLANG (54)13.AT+UARTN (54)14.AT+UARTTLN (55)15.AT+SOCKMN (55)16.AT+SOCKLKMN (56)17.AT+WEBSOCKPORT1 (56)18.AT+REGENN (56)19.AT+REGTCPN (57)20.AT+REGUSRN (57)21.AT+REGCLOUDN (57)22.AT+HTPTPN (58)23.AT+HTPURLN (58)24.AT+HTPHEADN (58)25.AT+HTPCHDN (59)26.AT+HEARTENN (59)27.AT+HEARTTPN (59)28.AT+HEARTTMN (60)29.AT+HEARTDTN (60)30.AT+PDTIME (61)31.AT+MID (61)32.AT+USERMAC (61)33.AT+RFCENN (61)34.AT +SOCKSLN (62)35.AT+ SHORTON (62)36.AT+RSTIM (62)37.AT+UARTCLBUF (63)38.AT+SOCKTONN (63)39.AT+MODTCPN (63)40.AT+MODPOLLN (64)41.AT+MODTON (64)42.AT+NETPRN (65)43.AT+UDPONN (65)44.AT+CFGTF (65)45.AT+PINGN (66)46.AT+HEARTUSERN (66)47.AT+REGUSERN (66)1.1. 产品简介RS232/485 TO ETH是一款高端、经典的双串口服务器，是实现串口和以太网口之间数据双向透明转发的设备，采用Cortex-M4方案，主频高达120MHz，支持RS232和RS485同时工作。
RS232转以太网
RS232转以太网RS232转以太网是一款嵌入式以太网串口数据转换设备, 内部集成了TCP/IP协议栈, 用户利用它可以轻松完成嵌入式设备的网络功能, 产品体积小巧，功耗低，搭载ARM处理器，速度快，响应迅速，稳定性高。
串口服务器用来将TCP网络数据包或UDP数据包与RS232或RS485接口数据实现透明传输，集成10/100M 自适应以太网接口, 串口通信最高波特率高达230.4Kbps, 具有TCP Server, TCP Client, UDP以及UDP server工作模式, 通过软件轻松配置，通过网口进行设置。
电气参数工作电压：5V工作电流：最大200mA工作温度：-25~75 °C保存温度：-40~85 °C保存湿度：5% ~ 95% RH功能特点100M高速网卡，10/100M 自适应以太网接口;支持AUTO MDI/MDIX，可使用交叉网线或平行网线连接;RS232波特率从300到256000可设置工作方式可选择TCP Server, TCP Client, UDP工作模式, UDP Server模式;支持虚拟串口工作模式可以跨越网关，跨越交换机，路由器可工作于局域网，也可以工作于互联网(外网)工作端口，目标 IP 地址和端口均可轻松设定;网络断开后自动断开连接，保证整个网络可靠的建立TCP 连接; 灵活的串口数据分帧设置，满足用户各种分包需求;传输距离：RS232 － 15米，RS485 － 1000米，网线200米(通过交换机后联入互联网，无距离限制)32 位 ARM CPU;LAN 以太网: 10/100Mbps; 保护:内建2KV 电磁隔离; RS232串口×1: TXD 、RXD 、GND;串口速率: 波特率: 从300到256kbps 可设置，理论最高可达3Mbps; 网络协议: ETHERNET 、ARP 、IP 、UDP 、TCP 、ICMP; 工具软件: 模块配置软件、TCP/UDP 测试工具、串口调试软件; 配置方式:网络，免费提供配套软件. 电源: 5V机械参数: 模块尺寸(L×W×H): 90×50×18(mm) 含端子和插针 工作温度: 工业级: -25~75°C. 保存环境: -40~85°C, 5~95%RH.RS232接口：RS232采用9针 母口(孔)，只有三根线有定义，其余为空，具体说明如下。
波士顿波士顿RS232 485到以太网转换器说明书
RS232/485 TO ETHUser ManualFeatures (4)1.Get Start (5)1.1.Application Diagram (5)1.2.Hardware Design (5)1.2.1.Hardware Dimensions (5)1.2.2.LED (6)2.Product Functions (7)2.1.Basic Functions (8)2.1.1.Static IP/DHCP (8)2.1.2.Reset to default settings (8)2.2.Socket functions (9)2.2.1.TCP Client (9)2.2.2.TCP Server (9)2.2.3.UDP Client (10)2.2.4.UDP Server (11)2.2.5.HTTP Client (11)2.2.6.WebSocket (12)2.3.Serial port (13)2.3.1.Serial port basic parameters (13)2.3.2.VCOM Application (13)2.3.3.Flow Control (13)2.3.4.Serial package methods (13)2.3.5.Baud rate synchronization (13)2.4.Features (14)2.4.1.Identity packet function (14)2.4.2.Heartbeat packet function (14)2.4.3.Non-persistent connection (14)2.4.4.Modbus gateway (14)work printing (15)2.4.6.Editable Web Server (15)3.Parameter Setting (16)3.1.Setup software (16)3.2.Web Server (17)3.3.AT command (17)3.3.1.Serial AT command (17)work AT command (17)4.Contact Us (19)5.Disclaimer (20)6.Update History (21)⚫10/100Mbps Ethernet interface and support Auto-MDI/MDIX.⚫Support TCP Server, TCP Client, UDP Client, UDP Server, HTTP Client.⚫Support configuring through Web Server⚫Support RS232 and RS485 and they can work independently.⚫Support RTS/CTS hardware flow control and Xon/Xoff software flow control.⚫Support USR-VCOM.⚫Support Modbus Gateway.⚫Support serial port baud rate 600bps~230.4K bps; support None, Odd, Even, Mark, Space parity way.⚫Support Static IP or DHCP.⚫Support Websocket function.⚫Support Reload button to reset to default settings by hardware way.⚫Support Keep-alive.⚫Support timeout restart function and timeout reconnect function1.GET STARTProduct link: https:///wiki/RS232/485_TO_ETHSetup software: https:///wiki/RS232/485_TO_ETH_Software Demo Code: https:///wiki/File:PC_Socket_Demo.zip1.1.APPLICATION DIAGRAMFigure 1 Application Diagram1.2.HARDWARE DESIGN1.2.1.HARDWARE DIMENSIONSFigure 2 Hardware Dimensions1.2.2.LEDTable 1 LED2. PRODUCT FUNCTIONSThis chapter introduces the functions of USR-TCP232-RS232/485 TO ETH as the following diagram shown, you can get an overall knowledge of it.WebsocketSerial Port DeviceNetworkSerial PortMobus GatewaySerial Port PackagingSocket ASocket BTCPS/TCPC/UDPS/UDPC/HTTPD ClientTCPC/UDPCUSR CLOUDKeep-AliveIdentity PacketSerial Heartbeat Packet Network Heartbeat PacketSerial Port PackagingWebserver Network data TransmissionModbusTCP Gateway AT Command ModeSerial AT Command Parameter Query/SetFigure 3 Product Functions diagram2.1.1.STATIC IP/DHCPThere are two ways for module to get IP address: Static IP and DHCP.Static IP: Default setting of module is Static IP and default IP is 192.168.0.7. When user configures module in Static IP mode, user need set IP, subnet mask and gateway and must pay attention to the relation among IP, subnet mask and gateway.DHCP: Module in DHCP mode can dynamically get IP, Gateway, and DNS server address from Gateway Host. When user connects RS232/485 TO ETH directly to PC, module can’t be set in DHCP mode. Because common computer does not have the ability to assign IP addresses.2.1.2.RESET TO DEFAULT SETTINGSHardware: Power off the RS232/485 TO ETH and press Reload button, then power on the RS232/485 TO ETH and keep pressing Reload button over 5 seconds can reset to default settings.Software: User can also reset to default settings through setup software for RS232/485 TO ETH.AT command: User can send AT+RELD to reset to default settings.RS232/485 TO ETH supports dual sockets mode. Socket A supports TCP Server, TCP Client, UDP Server, UDP Client and HTTP Client. Socket B supports TCP Client and UDP Client.2.2.1.TCP CLIENTFigure 4 TCP ClientTCP Client provides Client connections for TCP network services. TCP Client device will connect to server to realize data transmission between the serial port device and server. According to the TCP protocol, TCP Client has connection/disconnection status differences to ensure reliable data transmission.TCP Client mode supports Keep-Alive function: After establishing connection, RS232/485 TO ETH will send Keep-Alive package in every 15 second to check TCP connection and RS232/485 TO ETH will disconnect and reconnect to server if any connection exception occurs. TCP Client mode also supports baud rate synchronization, USR Cloud and Modbus gateway.RS232/485 TO ETH works in TCP Client mode needs connect to TCP Server and needs set the parameter: Remote IP/Port. RS232/485 TO ETH works in TCP Client won’t accept other connection request except target server and will access server with random local port if configuring local port to 0.2.2.2.TCP SERVERFigure 5 TCP ServerRS232/485 TO ETH works in TCP Server mode will listen network connections and build network connections, commonly be used for communication with TCP clients on a LAN. According to the TCP protocol, TCP Server has connection/disconnection status differences to ensure reliable data transmission.RS232/485 TO ETH works in TCP Server mode will listen local port which user set and build connection after receiving connection request. Serial data will be sent to all TCP Client devices connected to RS232/485 TO ETH in TCP Server mode simultaneously.RS232/485 TO ETH works in TCP Server mode supports 8 client connections at most.RS232/485 TO ETH also supports Keep-Alive function, baud rate synchronization and Modbus gateway.2.2.3.UDP CLIENTFigure 6 UDP ClientUDP transport protocol provides simple and unreliable communication services. No connection connected/disconnected. User only needs to configure Remote IP/Port then can realize data transmission.In UDP Client mode, RS232/485 TO ETH will only communicate with Remote IP/Port. If data don’t from Remote IP/Port, it won’t be receiv ed by RS232/485 TO ETH.In UDP Client mode, if user configure Remote IP to 255.255.255.255, RS232/485 TO ETH can achieve UDP broadcast to all network segment and receive broadcast data. User can also configure Remote IP to xxx.xxx.xxx.255 to realize UDP broadcast in same network segment.2.2.4.UDP SERVERFigure 7 UDP ServerIn UDP Server mode, RS232/485 TO ETH will change Remote IP every time after receiving UDP data from a new IP/Port and will send data to latest communication IP/Port.2.2.5.HTTP CLIENTFigure 8 HTTP ClientFigure 9 HTTP ClientSerial DeviceRS232/485TO ETHHTTP ServerHTTP/1.1 200 OKData: Wed, 24 Jun 2015 04:08:35GMTServer.Apache/2.0.63(Win32)PHP/5.2.4 X-Powered-By: PHP/5.2.14Cache-Control: max-age=31104000Expires: Fri, 18 Aug 2017 03:25:47GMT Content-Length: 3Connection: close Content-Type:text/htmlABCGET/1.php?data=ABC HTTP/1.1Host: :80 User-Agent:Mozilla/4.0 Connection: closedata=ABCABCIn HTTP Client mode, RS232/485 TO ETH can achieve data transmission between serial port device and HTTP server. User just needs to configure RS232/485 TO ETH in HTTP Client and configure the HTTP header, URL and some other related parameters, then can achieve data transmission between serial port device and HTTP server and don’t need care about the HTTP format of data.2.2.6.WEBSOCKETFigure 10 WebSocketWebSocket function can achieve real-time interaction between RS232 interface and Web Server and display user data on Web Server.2.3.SERIAL PORT2.3.1.SERIAL PORT BASIC PARAMETERS2.3.2.VCOM APPLICATIONFigure 11 Serial port basic parametersUser can download VCOM software from: Figure 14 VCOM applicationhttps:///wiki/RS232/485_TO_ETH_Software.Through this software user can set up connection between RS232/485 TO ETH and virtual serial to solve the problem that traditional equipment PC software used in serial port communication way.2.3.3.FLOW CONTROLRS232/485 TO ETH supports hardware flow control way ( RTS/CTS, only take effect in RS232 mode ) and software flow control way Xon/Xoff.2.3.4.SERIAL PACKAGE METHODSFor network speed is faster than serial. Module will put serial data in buffer before sending it to network. The data will be sent to network side as data package. There are 2 ways to end the package and send package to network side - Time Trigger Mode and Length Trigger Mode.⚫RS232/485 TO ETH serial package time: Default is 4 bytes sending time, range from 0 to 255. ⚫RS232/485 TO ETH serial package length: Default is 1460 bytes, range from 0 to 1460.2.3.5.BAUD RATE SYNCHRONIZATIONWhen module works with USR devices or software, serial parameters will change dynamically according to network protocol. User can modify serial parameters by sending data conformed to specific protocol via network. It is temporary, after restarting DTU, the parameters will back to original parameters.2.4.FEATURES2.4.1.IDENTITY PACKET FUNCTIONFigure 12 Identity Packet application diagramIdentity packet is used for identifying the device when RS232/485 TO ETH works as TCP client/UDP client. There are two methods to send identity packet.⚫Identity packet will be sent after connection is established.⚫Identity packet will be added on the front of every data package.Identity packet can be MAC address or user editable identity packet. User editable identity packet should less than 40 bytes.2.4.2.HEARTBEAT PACKET FUNCTIONHeartbeat packet: RS232/485 TO ETH will output heartbeat packet to serial side or network side periodic. User can configure the heartbeat packet data and sending interval. Serial heartbeat packet can be used for polling Modbus data. Network heartbeat packet can be used for showing connection status and keeping the connection (only take effect in TCP/UDP Client mode).2.4.3.NON-PERSISTENT CONNECTIONRS232/485 TO ETH support non-persistent connection function in TCP Client mode. When RS232/485 TO ETH adopts this function, RS232/485 TO ETH will connect to server and send data after receiving data from serial port side and will disconnect to server after sending all the data to server and no data from serial port side over 3s.2.4.4.MODBUS GATEWAYModbus gateway includes: Modbus transparent transmission, Modbus RTU<=>Modbus TCP protocol conversion, Modbus polling and serial port query.Modbus RTU<=>Modbus TCP: Set RS232/485 TO ETH in TCP Server or TCP Client mode, then user can set RS232/485 TO ETH with ModbusRTU<=>Modbus TCP function. Data transmission diagram as follow:Figure 13 Modbus RTU<=>Modbus TCPModbus polling: RS232/485 TO ETH support Modbus polling function.Figure 14 Modbus pollingWORK PRINTINGThe network printing function is similar to the printer server. Through the existing printing driver, it can be modified slightly and realize the network printing function by the original serial printer.2.4.6.EDITABLE WEB SERVERRS232/485 TO ETH supports modifying the Web Server based on template according to needs, then using related tool to upgrade. If user has this demand can contact to our salespersons for Web Server source and tool.3.PARAMETER SETTINGThere are three ways to configure RS232/485 TO ETH. They are setup software, Web Server and AT command.3.1.SETUP SOFTWAREUser can download setup software fromhttps:///wiki/RS232/485_TO_ETH_SoftwareWhen user want to configure the RS232/485 TO ETH by setup software, user can run setup software, search RS232/485 TO ETH in same LAN and configure the RS232/485 TO ETH as follow:Figure 15 Setup softwareAfter researching RS232/485 TO ETH and clicking RS232/485 TO ETH to configure, user need log in with user name and password. Default user name and password both are admin. If user keep the default parameters, it is not necessary to log in.3.2.WEB SERVERUser can connect PC to RS232/485 TO ETH through LAN port and enter Web Server to configure. Web Server default parameters as follow:Table 2 Web server default parametersParameter Default settingsWeb server IP address192.168.0.7User name adminPassword adminAfter firstly connecting PC to RS232/485 TO ETH, user can open browser and enter default IP 192.168.0.7 into address bar, then log in user name and password, user will enter Web Server. Web Server screenshot as follow:Figure 16 Web Server3.3.AT COMMANDWe have specific user manual for AT commands.3.3.1.SERIAL AT COMMANDIn work mode, user can enter AT command mode and send AT commands to module to configure the module.WORK AT COMMANDNetwork AT command is to send a search keyword by broadcast, then set the parameters in a single broadcast way(If user want to use network AT command, module and PC which send thenetwork AT command must in same network segment). If user enter network AT command mode but don’t send any command over 30 seconds, module will exit network AT command mode. User can enter network AT command mode as follow way:Figure 17 Network AT CommandEmail:(order/shipment) *******************(tech support) *********************(complaint) ***********************(apply for distributor) *************************Skype:(order/shipment) sales@waveshare(tech support) service@waveshareWhatsapp: 86-131********Phone: 86-755-82807524Fax: 86-755-83042572Address: Waveshare Electronics 10F, International Science & Technology Building, Fuhong Rd, Futian District, Shenzhen, ChinaWebsite: This document provides the information of USR-TCP232-RS232/485 TO ETH products, it hasn’t been granted any intellectual property license by forbidding speak or other ways either explicitly or implicitly. Except the duty declared in sales terms and conditio ns, we don’t take any other responsibilities. We don’t warrant the products sales and use explicitly or implicitly, including particular purpose merchant-ability and marketability, the tort liability of any other patent right, copyright, intellectual property right. We may modify specification and description at any time without prior notice.6.⚫2019-05-06 V1.0.0 Established.5/22/19 /wiki21/ 21。
如何将232485串口转换成以太网信号
如何将232/485串口转换成以太网信号现在，很多设备使用串行通信，特别是在工业自动化和安全监视项目中。
串行通信的最大优点是方便即插即用，更为普遍。
并且，串行通信具有距离短、传输速率慢的缺点。
但是，随着当今科学技术的迅速发展，大量的信息通信数据量增加，对距离的要求也在提高。
重要的是实现串行端口必须与以太网或光纤通信紧密连接的远程控制和其他要求。
因此，随着时代的发展和技术的进步，将串行信号转换为以太网信号的设备应运而生:从232/485到RJ45串行服务器。
从串行端口到网络端口，从网络端口到串行端口，因为这些产品可以双向转换，所以实际上是一样的。
串行到以太网的转换不是物理层和数据链路层间的简单转换。
由于串行端口协议本身没有网络层和传输层，因此到以太网串行端口的数据实际上将串行端口数据用作TCP/IP应用层数据，并使用TCP/IP 包转发方法例如，用户通过socket的recv()函数和send()函数发送和接收实际上是应用层的数据。
这允许用户使用recv()和send()函数通过串行端口向TCPIP发送串行数据和从TCPIP接收串行数据。
但是，TCP/IP就像recv()和send()一样简单。
根据动作模式的不同，与连接、关闭、监视等有关。
这是将串行端口转换为网络端口后需要处理的部分。
TCPIP的操作模式被分为TCP服务器模式(TCP服务器)、TCP客户机模式(TCP客户机)、UDP 模式。
TCP/IP一般而言，串行端口是UART，并且实际上仅定义了数据链路层规范，即起始比特、数据比特、和停止比特。
但是，在不同的物理层中，分为TTL串行端口、RS232串行端口、RS485串行端口等。
RS485串行端口用于远程通信的串行端口，可传输数千米的数据。
该主要特征在于，通过将RS232共模信号(信号线和GND之间的电压)置换为差动模式信号(2条线a和b之间的电压)，能够抵抗共模干扰，实现更长距离的传输。
的双曲馀弦值。
串口转以太网方案
串口转以太网方案介绍串口（Serial Port）和以太网（Ethernet）是计算机领域中常见的通信接口，它们在不同的应用场景中具有重要的作用。
然而，在某些情况下，我们可能需要将串口数据通过以太网进行传输和处理。
为了实现这种串口转以太网的方案，我们可以借助硬件转换器或使用软件实现此功能。
硬件串口转以太网方案硬件串口转以太网方案通常基于串口转以太网模块来实现。
这些模块内置有串口和以太网接口，并且具备串口和以太网之间的数据转换功能。
下面介绍几种常见的硬件串口转以太网方案。
RS232转以太网模块是一种简单而常见的串口转以太网模块。
它通常具有一个RS232串口和一个以太网接口，能够将串口数据转换为以太网数据进行传输。
需要注意的是，使用RS232转以太网模块时，我们需要确保串口和以太网之间的通信协议一致。
2. RS485转以太网模块与RS232转以太网模块类似，RS485转以太网模块也是一种常见的硬件串口转以太网方案。
RS485是一种串行通信标准，可以实现多个设备之间的串行通信。
RS485转以太网模块通常具有一个RS485串口和一个以太网接口，能够将RS485串口数据转换为以太网数据进行传输。
串口转以太网网关是一种功能更加强大的硬件转换设备。
它通常具有多个串口和一个以太网接口，可以同时处理多个串口数据并将其转换为以太网数据进行传输。
串口转以太网网关可以广泛应用于工业自动化、物联网等领域，提供稳定可靠的串口转以太网通信方案。
软件串口转以太网方案除了使用硬件转换器，我们还可以使用软件来实现串口转以太网的功能。
下面介绍几种常见的软件串口转以太网方案。
1. 虚拟串口软件虚拟串口软件可以创建一个虚拟的串口，并且通过网络将串口数据传输到远程计算机。
该软件通常具有配置简单、易于使用的特点，可以方便地将串口数据发送到以太网。
2. 串口服务器软件串口服务器软件是一种运行在计算机上的软件，可以将串口数据转发到以太网。
它通常具有多串口支持、数据转发和远程控制等功能，可以满足多个串口设备与以太网之间的数据传输需求。
串口转以太网原理
串口转以太网原理
串口转以太网是指将串口信号转换成以太网信号，实现串口和以太网之间的通信。
其原理主要涉及物理层和数据链路层的转换。
在物理层方面，串口通信使用RS232或RS485等接口标准，而以太网通信使用著名的Ethernet标准。
由于两者的信号格式和电气特性不同，需要通过转换器进行转换。
物理层的转换主要包括电平转换和线路连接。
串口通常使用3.3V或5V的电平表示逻辑0和逻辑1，而以太网使用差分信号表示逻辑0和逻辑1。
转换器可以将串口信号的电平转换成以太网信号的差分电平，以确保信号的有效传输。
此外，转换器还需要正确连接串口的发送线和接收线与以太网的发送线和接收线。
在数据链路层方面，串口通常采用同步或异步传输方式，而以太网使用帧的方式进行数据传输。
转换器需要将串口数据转换成以太网帧，包括帧头、数据部分和校验部分。
同时，转换器还需要解决速率不匹配的问题，将串口数据的速率调整为以太网的标准速率。
除了物理层和数据链路层的转换，串口转以太网还需要进行协议转换。
串口通常使用自定义的通信协议，而以太网通常使用TCP/IP协议栈。
转换器需要将串口通信协议转换成以太网的TCP/IP协议栈，以实现与以太网设备的互联互通。
综上所述，串口转以太网主要通过物理层和数据链路层的转换，以及协议的转换，实现串口和以太网之间的通信。
这种转换能够扩展串口设备的网络连接能力，增加设备的灵活性和可扩展性。
RS232 RS485双串口转以太网单串口服务器产品简介
RS232/RS485双串口转以太网单串口服务器产品简介E810-DTU-V2.0是一款RS485/RS232串口通信转以太网的单串口服务器，实现了RJ45以太网网口与RS485串口或者RS232串口之间的数据透明传输。
该单串口服务器模块搭载MO+系列32位处理器，运行速率快，效率高。
具备自适应网络速率(最高支持100M全双工)、TCP Server、TCP Client、UDP Server. UDP Client四种通信机制。
E810-DTU-V2.0操作简单，用户可直接通过上位机对模块进行参数配置。
轻松实现数据传输。
串口转以太网单串口服务器产品规格及特性模块尺寸：66* 66 *21.6mm平均重量：79士1gPCB工艺：2层板，无铅工艺，机贴接口方式：RS485/RS232:1*5*3.81mm，压线方式供电电压：8~28v DC，注意:高于28V会导致模块永久损坏串口标准：300~300000 bps串口通信电平：3.3V，若接5V，需电平转换网口规格：RJ45，10/100Mbps网络协议：IP、TCP/UDP、ARP、ICMP、IPV4IP获取方式：静态IP、DHCP域名解析：支持用户配置：上位机软件配置、AT指令配置、网页配置简单透传方式：TCP Server . TCP Client . UDP Server . UDP Client、云透传TCP Server连接：支持最多6路TCP连接配套软件：参数配置软件打包机制：200字节打包长度工作电流：77.0314mA@12V (RS485), 74.5635mAe12V (RS232)工作温度：-40~ +85℃，工业级工作湿度：10% ~ 90%，相对湿度，无冷凝储存温度：-40~ +125℃，工业级E810-DTU-V2.0单串口服务器链接方法RS232串口服务器链接方法：RS485串口服务器链接方法：在RS485通信中应注意A,B先匹配，如果发现通信不正常需在A,B线间加120R电阻。
串口转以太网芯片
串口转以太网芯片串口转以太网芯片是一种将串口信号转换为以太网信号的芯片，它的作用是将串口设备连接到以太网，实现串口设备的网络化。
串口（RS-232）是一种用于数据传输的串行通信接口，它常用于连接计算机与外部设备，例如串口打印机、调制解调器和终端设备等。
串口是一种点对点通信接口，只能连接两个设备，无法实现设备之间的网络通信。
以太网（Ethernet）是一种广泛应用于局域网的网络传输技术，它使用了以太网协议（Ethernet protocol），基于物理层和数据链路层。
以太网采用了分布式的冲突检测和重传机制，能够支持多个设备同时接入网络进行通信。
串口转以太网芯片的核心功能是将串口信号转换为以太网信号，使得串口设备可以通过以太网进行网络通信。
它一般包括串口接口和以太网接口，通过串口接口与串口设备进行通信，然后将数据转换为以太网数据包，通过以太网接口发送到网络中。
同时，它还可以实现以太网数据包的接收和解析，将数据转发给串口设备。
这样一来，串口设备就可以通过以太网与其他网络设备进行通信，实现网络化功能。
串口转以太网芯片的应用非常广泛。
它可以应用于各种串口设备的网络化，例如串口打印机、串口终端设备、串口工控设备等。
通过使用串口转以太网芯片，可以将这些串口设备连接到现有的以太网网络中，实现设备的集中管理和远程控制。
而且，串口转以太网芯片还可以应用于数据采集系统、远程监控系统、智能家居系统等，提供数据传输和控制功能。
串口转以太网芯片通常具有以下特点：1. 高集成度：串口转以太网芯片通常集成了多种功能模块，包括串口控制器、以太网控制器、数据缓存、时钟管理等，以实现高性能和低功耗。
2. 低功耗：由于串口转以太网芯片常用于嵌入式设备，对功耗要求较高，因此芯片设计时通常采用低功耗的技术，以降低设备的功耗和热量。
3. 多种接口：串口转以太网芯片通常支持多种串口和以太网接口，以满足不同设备的连接需求，例如RS-232、RS-485、TTL等串口和Ethernet、Wi-Fi等以太网接口。
RS232 RS485 RS422转以太网串口服务器E810-DTU(1RS1E)使用手册
目录第一章产品概述 (3)1.1 产品简介 (3)1.2 产品规格参数 (3)第二章产品设计介绍 (4)2.1 尺寸图 (4)2.2 标识定义 (4)2.3通信连接示意图 (5)2.3.1 RS232通信连接方法 (5)2.3.2 RS285通信连接方法 (5)2.3.3 RS422通信连接方法 (5)第三章产品功能介绍 (6)3.1 网络基础功能 (6)3.1.1 IP地址介绍 (6)3.1.2 子网掩码介绍 (6)3.1.3 网关介绍 (6)3.1.4 DNS介绍 (6)3.2 串口功能 (7)3.2.1 串口参数介绍 (7)3.2.2 串口成帧机制 (7)3.3 SOCKET功能 (7)3.3.1 TCP Client 功能 (7)3.3.2 TCP Server 功能 (8)3.3.3 UDP Client 功能 (8)3.3.4 UDP Server功能 (9)3.4 特色功能 (9)3.4.1 web 页面配置 (9)3.4.2 心跳包功能 (9)3.4.3 注册包功能 (10)3.4.4 透传云功能 (11)3.4.5 短连接功能 (11)3.4.6 KeepAlive功能 (11)3.4.7 超时重启功能 (12)3.4.8 清除缓存功能 (12)3.4.8 Modbus TCP转RTU功能 (12)3.4.9 Link/数据收发指示功能 (12)3.4.10 恢复出厂设置 (13)第四章快速使用 (14)4.1 上位机介绍 (14)4.2 默认参数 (14)4.3 SOCKET 使用说明 (15)4.3.1TCP Client使用说明 (15)4.3.2TCP Server使用说明 (16)4.3.3UDP Client使用说明 (16)4.3.4UDP Server使用说明 (16)4.4 WEB 介绍 (17)第五章常见问题 (18)5.1 传输距离不理想 (18)5.2 模块易损坏 (18)5.3 误码率太高 (18)第六章修订历史 ......................................................................................................................... 错误!未定义书签。
RS232（串口线）转RJ45（网线）
RS232（串口线）转RJ45（网线）
RS232通讯的基础知识：RS232通讯又叫串口通讯方式。
是指计算机通过RS232国际标准协议用串口连接线和单台设备（控制器）进行通讯的方式。
通讯距离：9600波特率下建议在13米以内。
通讯速率（波特率 Baud Rate）：缺省常用的是 9600 bps，常见的还有 1200 2400 4800 19200 38400等。
波特率越大，传输速度越快，但稳定的传输距离越短，抗干扰能力越差。
在海洋调查外业工作中，用的最多是串口线RS232，但是它有一个很多的缺点，就是传输距离短，不大于15m，如果长距离传输，就需要想别的办法。
比如在船舶上，从驾驶室到实验室，经过好几层，用网线传输就可以，5-6类网线传输距离为80-100m，因此需要将RS232转RJ45
RJ45线的顺序及定义
1 --- 橙白，
2 --- 橙，
3 --- 绿白，
4 --- 蓝，
5 ---蓝白，
6 --- 绿，
7 --- 棕白，
8 --- 棕。
RJ45与DB9 的对应关系
如果将线接全，就可以当网线使用，如果直接RS232的2,3,5号线，则只是利用网线的传输距离，我尝试一下，完全没有问题。
RS232转RJ45，RJ45线，RJ45转RS232。
