第七节汽车平顺性试验和数据处理
3.汽车振动系统频率响应函数的测定在实际随机输入的路面上或在电液振动台上，给车轮输入0.5～30Hz 范围的振动，记录车轴、车身、座垫
系数ε 等振动系统惯性参数。
2
第七节汽车平顺性试验和数据处理
2.悬挂系统部分固有频率（偏频）和阻尼比的测定
将汽车前轮和后轮分别从一定高度抛下，记录车身和车轮质量的衰减
振动曲线。
3
第七节汽车平顺性试验和数据处理
2.悬挂系统部分固有频率（偏频）和阻尼比的测定车身部分固有频率
1 f 0 0 / 2π T
速度时，要把传感器安装在一个半刚性的垫盘内。
10
第七节汽车平顺性试验和数据处理
2.数据处理系统数据处理系统引进快速傅里叶变换，采用相应的软
件，快速、精确的进行自谱、互谱、传递函数、相干函
数和概率统计等各种数据处理。记录的模拟信号
模拟-数字转换
a t
ai t
快速傅里叶变换
上各测点的振动响应。
由数据统计分析仪处理得到悬架、座垫各环节的频率响应函数。
5
第七节汽车平顺性试验和数据处理
3.汽车振动系统频率响应函数的测定
6
第七节汽车平顺性试验和数据处理
4.在实际随机输入路面上的平顺性试验
试验应按照GB/T 4970—1996《汽车平顺性随机输

平顺性试验方法

平顺性试验方法平顺性试验是指对汽车在运行过程中的平顺性进行测试和评估的一种方法。

平顺性是指汽车在行驶过程中所产生的震动、噪音、冲击等不良感受。

平顺性试验的目的是为了评估汽车在真实道路环境下的乘坐舒适性，以及车辆结构和悬挂系统的设计是否符合要求。

平顺性试验一般分为主观评价和客观评价两种方法。

主观评价是指由驾驶员或乘客通过亲身体验来评估汽车的平顺性。

主观评价通常通过模拟实际道路环境，让驾驶员或乘客在不同速度和路况下进行试乘试驾，然后根据他们的感受和反馈来评估汽车的平顺性。

主观评价的优点是能够真实地反映出人们对汽车平顺性的感受，但由于受到个体差异和主观因素的影响，结果可能存在一定的主观性。

客观评价是指通过使用专业的测试设备和仪器来测量和评估汽车的平顺性。

客观评价通常包括使用加速度计、振动计、噪声计等设备来测量汽车在不同速度和路况下的振动、噪音等参数。

这些参数可以用来判断汽车的平顺性是否符合标准要求。

客观评价的优点是结果客观可靠，但无法完全反映出人们的真实感受。

在进行平顺性试验时，需要考虑以下几个方面。

首先是试验道路的选择。

试验道路应具有代表性，包括不同路况、不同速度和不同路面条件。

其次是试验车辆的选择。

试验车辆应具有代表性，包括不同类型和不同品牌的汽车。

同时，试验车辆应处于正常使用状态，以确保测试结果的准确性。

然后是试验参数的设置。

试验参数应根据实际情况进行设置，包括速度、加速度、振动频率等。

最后是数据的处理和分析。

试验数据应进行统计和分析，以得出评估结果和结论。

平顺性试验在汽车工程领域具有重要的意义。

首先，平顺性是衡量汽车乘坐舒适性的重要指标，对提升乘坐体验具有重要作用。

其次，平顺性试验可以评估汽车结构和悬挂系统的设计是否合理，以及是否符合相关标准和法规要求。

最后，平顺性试验可以为汽车制造商提供改进设计和优化产品的依据，以提高市场竞争力。

总之，平顺性试验是一种评估汽车平顺性的重要方法。

通过主观评价和客观评价相结合，可以全面地评估汽车在真实道路环境下的乘坐舒适性。

汽车道路模拟实验与动态测试数据处理

实验课程名称：汽车性能实验实验项目名称汽车道路模拟实验与动态测试数据处理实验成绩实验者张跃专业班级车辆0801组别同组者实验日期一部分：实验预习报告（包括实验目的、意义、实验基本原理与方法，主要仪器设备及耗材，实验方案与技术路线等）一、实验目的、意义使学生学会按国家标准GB4970-1966《汽车行驶平顺性随机输入行驶试验方法》中所列的两种试验评价方法即1/3倍频程分别评价和总的加速度加权均方根值等两种试验方法进行汽车行驶平顺性试验。

二、实验基本原理与方法利用三向加速度传感器测出汽车行驶时驾驶员座椅、后轴上方座椅及后排座椅上加速度的时间历程，将经电荷放大器放大的加速度信号进行适当调理后，用信号处理机对其进行处理，并输出测试结果。

实验条件 1、实验车辆：全顺牌轻型客车 2、载荷：额定满载；人—椅系统载荷：身高1.70m ，质量65Kg 的真人； 3、道路：沥青路面。

三、主要仪器设备及耗材试验用车一辆、三向加速度传感器、人体振动计、信号处理设备各一套。

四、实验方案与技术路线实验方案：BK4321三轴向加速度传感器BK2512 人体振动计数据采集箱数据处理仪按国家标准GB4970-1966《汽车行驶平顺性随机输入行驶试验方法》中所列的两种试验评价方法即1/3倍频程分别评价和总的加速度加权均方根值对同一汽车的相同测点进行试验，比较两种试验方法的试验结果，分析两种试验结果存在差异的原因。

实验方法与步骤1、按照GB4970《汽车行驶平顺性随机输入行驶试验方法》的规定安装仪器；2、记录驾驶员座椅、后轴上方座椅及后排座以上的加速度信号；对加速度信号进行适当调理后用数据处理机处理试验数据。

第二部分：实验过程记录（可加页）（包括实验原始数据记录，实验现象记录，实验过程发现的问题等）一、实验原始记录1、实验原始数据；X方向：Y方向：中心频率加速度均方根值加权系数中心频率加速度均方根值加权系数5.000000E-01 2.533968E-05 0.853 5.000000E-01 3.318870E-050.8536.300000E-01 5.899907E-05 0.944 6.300000E-017.809568E-050.9448.000000E-01 7.905888E-05 0.992 8.000000E-01 1.220628E-040.992 1.000000E+00 1.097416E-04 1.011 1.000000E+00 1.908048E-04 1.011 1.250000E+00 2.329096E-04 1.008 1.250000E+00 2.191747E-04 1.0081.600000E+002.626164E-04 0.968 1.600000E+00 1.736779E-040.9682.000000E+00 6.342982E-04 0.89 2.000000E+00 2.998130E-040.892.500000E+00 1.062905E-03 0.776 2.500000E+007.410437E-040.7763.150000E+00 1.264376E-03 0.642 3.150000E+009.033420E-040.6424.000000E+00 1.870028E-03 0.512 4.000000E+00 1.708694E-030.5125.000000E+00 1.815558E-03 0.409 5.000000E+00 1.487591E-030.4096.300000E+00 2.186403E-03 0.323 6.300000E+00 2.208465E-030.323 8.000000E+00 3.226741E-03 0.253 8.000000E+00 3.224367E-030.253 1.000000E+01 3.682005E-03 0.212 1.000000E+01 4.695579E-030.212 1.250000E+01 9.983919E-03 0.161 1.250000E+017.759198E-030.1611.600000E+01 1.224060E-02 0.125 1.600000E+01 1.066066E-020.1252.000000E+01 9.682787E-03 0.1 2.000000E+018.761618E-030.1 2.500000E+01 1.453186E-02 0.08 2.500000E+01 1.497095E-020.083.150000E+01 2.177502E-02 0.06323.150000E+01 1.232798E-020.06324.000000E+01 2.915257E-02 0.04944.000000E+01 2.124563E-020.04945.000000E+01 2.859217E-02 0.03885.000000E+01 1.535246E-020.03886.300000E+01 2.034693E-02 0.02956.300000E+018.968482E-030.02958.000000E+01 5.380780E-03 0.02118.000000E+01 2.370474E-030.0211Z方向：中心频率加速度均方根值加权系数5.000000E-01 5.576091E-05 0.4186.300000E-01 1.357181E-04 0.4598.000000E-01 2.174772E-04 0.4771.000000E+00 3.317190E-04 0.4821.250000E+00 9.692217E-04 0.4841.600000E+00 1.210171E-03 0.4942.000000E+003.592255E-03 0.5312.500000E+00 5.706086E-03 0.6313.150000E+00 6.358237E-03 0.8044.000000E+00 8.901451E-03 0.9675.000000E+00 5.943766E-03 1.0396.300000E+00 5.619986E-03 1.0548.000000E+00 7.163422E-03 1.0361.000000E+01 6.122520E-03 0.9881.250000E+01 6.141816E-03 0.9021.600000E+01 1.060731E-02 0.7682.000000E+01 1.054657E-02 0.6362.500000E+013.567110E-03 0.5133.150000E+01 2.230205E-03 0.4054.000000E+01 2.953597E-03 0.3145.000000E+01 5.440754E-03 0.2466.300000E+01 4.668755E-03 0.1868.000000E+01 1.112572E-03 0.1322、实验曲线记录；一、汽车行驶纵向1/3倍频程的加速度的均方根值二、汽车行驶横向1/3倍频程的加速度的均方根值三、汽车行驶垂直方向1/3倍频程的加速度的均方根值第三部分：结果与讨论（可加页）一、实验结果分析（包括数据处理、实验现象分析、影响因素讨论、综合分析和结论等）本实验主要处理路面随机输入的等速行驶评价指标计算，即计算座椅坐垫测点的三个方向的总加权加速度均方根值，根据《2009+汽车平顺性试验方法》，计算得到座椅坐垫测点的三个方向的总加权加速度均方根值为0.021486（m/s2），其中x方向加权加速度均方根为0.004222（m/s2），y方向加权加速度均方根为0.003442（m/s2），z方向加权加速度均方根为0.020784（m/s2）。

汽车平顺性性能试验解析

汽车平顺性性能试验解析汇报人：日期:•汽车平顺性性能试验概述•平顺性试验方法详解•平顺性性能影响因素•平顺性性能提升策略•平顺性性能试验案例分析•平顺性性能试验未来发展趋势01汽车平顺性性能试验概述平顺性定义平顺性的重要性平顺性定义及重要性试验目的试验内容平顺性试验目的和内容平顺性试验流程和标准试验流程标准02平顺性试验方法详解整车平顺性试验选择具有不同特征的路面，如平坦、坡道、弯道等，以及不同的道路条件，如干燥、湿滑、冰雪等。

试验场地使用高精度仪器来测量车辆的振动、加速度、速度等参数，如加速度计、速度计、位移计等。

试验设备在各种路况和条件下，对车辆进行行驶测试，记录相关参数，并对数据进行整理和分析。

试验过程对采集到的数据进行处理和分析，评价车辆的平顺性性能，包括振动频率、振幅、相位等参数。

数据分析零部件平顺性试验针对车辆的各个零部件，如悬挂系统、座椅、方向盘等。

试验对象试验设备试验过程数据分析根据不同零部件的特点，选择相应的测试设备，如振动台、激振器、力传感器等。

在实验室中对各个零部件进行振动测试、疲劳强度测试等，以评估其在不同路况下的性能表现。

通过对测试数据的分析，评价各个零部件的平顺性性能，如振动特性、刚度、阻尼等参数。

建模方法模型验证性能预测优化设计模拟仿真分析03平顺性性能影响因素车辆自身因素悬挂系统轮胎的尺寸、胎压和充气状态都会影响车辆的平顺性。

充气不足或胎压过高都会降低轮胎的吸震性能。

轮胎车身结构交通状况交通密度、速度和流量也会影响车辆的平顺性。

在高速公路上行驶时，车辆需要承受较高的气流冲击。

路面条件路面类型、状况和不平度都会影响车辆的平顺性。

例如，破损的路面或桥梁接缝处可能会引发较大的冲击和振动。

气候条件风、雨、雪等恶劣天气条件可能会增加行驶中的不稳定性，从而影响车辆的平顺性。

外部环境因素驾驶技能驾驶员的驾驶技能和经验对车辆的平顺性有很大的影响。

熟练的驾驶员能够更好地应对复杂的路况和交通状况，保持车辆的稳定性和舒适性。

车辆平顺性评价方法及试验研究

2、舒适度评价法
2、舒适度评价法
舒适度评价法是一种基于乘员感受的评价方法。该方法通过问卷调查或其他形式，收集乘员对车辆平顺性的评价数据，并采用统计分析方法进行处理，以得出乘员对车辆平顺性的整体感受。该方法的优点是能够反映乘员的真实感受，但是需要足够的样本数据才能得出较为准确的结果。此外，由于不同乘员对舒适度的要求不同，因此需要制定相应的标准或指南，以避免主观因素对评价结果的影响。
（2）半主观半客观评价法的优缺点：半主观半客观评价法能够综合考虑乘员的感受和车辆的振动性能，具有较高的实用价值。但是，半主观半客观评价法的评价结果容易受到主观因素和客观因素的影响，需要进一步研究和改进。
结论
结论
本次演示通过对汽车平顺性评价方法的研究，总结了汽车平顺性评价方法的重要性和发展历程，以及现有的评价方法和存在的问题。现有的汽车平顺性评价方法主要采用客观评价法和半主观半客观评价法，但是都存在一定的局限性和不足之处。为了更好地反映车辆的振动性能和乘员的感受，需要进一步开展研究工作，探索更加准确、可靠、实用的汽车平顺性评价方法。今后的研究方向可以包括以下几个方面：
引言
引言
汽车平顺性是指车辆在行驶过程中，乘员所感受到的振动和冲击程度，它对于乘员的舒适性和安全性具有重要影响。汽车平顺性评价方法作为车辆性能评估的重要手段，一直以来备受。随着汽车工业的快速发展，人们对于汽车平顺性的要求也越来越高，因此，开展汽车平顺性评价方法的研究具有重要的现实意义。
文献综述
结论
1、研究更加精确的试验和测量设备，以提高汽车平顺性评价的准确性和可靠性。
2、探索更加科学的数据处理和分析方法，以减小主观因素和客观因素对评价结果的影响。
结论

车辆平顺性改善试验研究

０００８．９３９
沥青路面
６０
７０８０
００８．５２
００７．５６Ｏ０ｌ．５５
Ａｓｒｃ：Ｔｒｕｈｔａｉｅｃｍｏｔｔｓｎｌｓｓｔｓｅｉｌｎｅｉｆｒｎｏｄｔｏｓｏｂｔａｔｈｏｇｏａｃｒｒｄｏｆｒｅｔａａｙｉ，ｅｔｖｈｃｅｕｄｒｄｆｅｅｔｃｎｉｉｎｆ
压电式加速度传感器；ＧＳ测试系统；Ｆｅｐｏ８０面状况要比沥青路面良好；Ｐｌｘｒ．砂石路由于选用的路面
数据处理软件。２２．．试验方法同状态下车辆的平顺性数据，更换驾驶室悬架类
２１第２００年期
速，采用的是１ｋ／２ｍｈ的车速；以上三点试验状况
・
试验・试・测

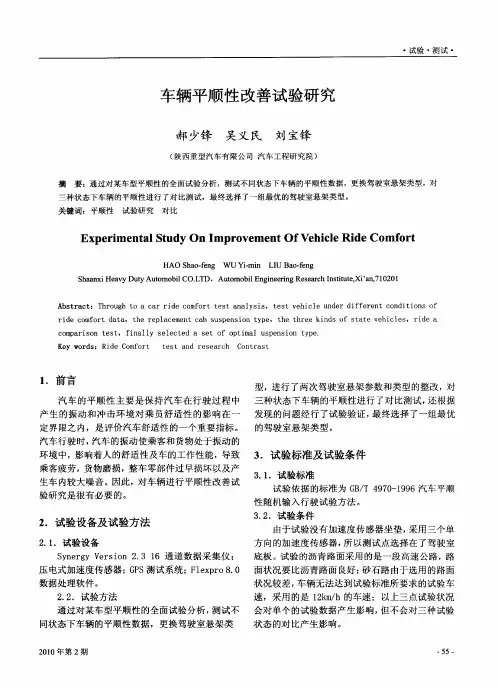

车辆平顺性改善试验研究
