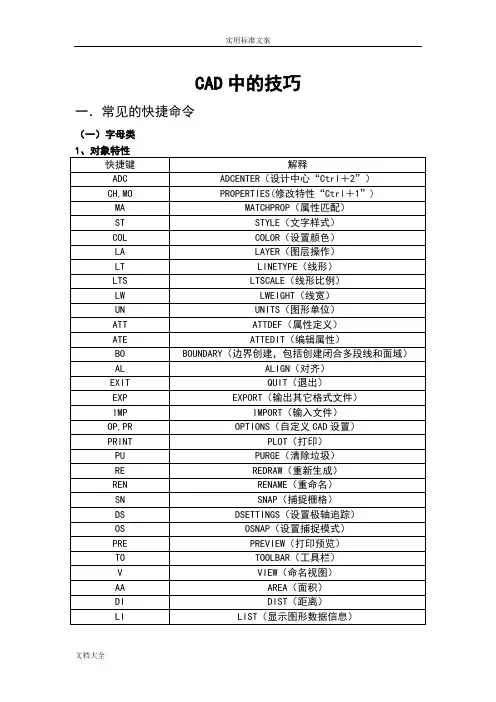

常见的快捷命令（一）字母类1、对象特性ADC, *ADCENTER（设计中心“Ctrl＋2”） CH, MO *PROPERTIES(修改特性“Ctrl＋1”)MA, *MATCHPROP（属性匹配） ST, *STYLE（文字样式）COL, *COLOR（设置颜色） LA, *LAYER（图层操作）LT, *LINETYPE（线形） LTS, *LTSCALE（线形比例）LW, *LWEIGHT （线宽） UN, *UNITS（图形单位）ATT, *ATTDEF（属性定义） ATE, *ATTEDIT（编辑属性）BO, *BOUNDARY（边界创建，包括创建闭合多段线和面域） AL, *ALIGN（对齐）EXIT, *QUIT（退出） EXP, *EXPORT（输出其它格式文件）IMP, *IMPORT（输入文件） OP,PR *OPTIONS（自定义CAD设置）PRINT, *PLOT（打印） PU, *PURGE（清除垃圾）R, *REDRAW（重新生成） REN, *RENAME（重命名）SN, *SNAP（捕捉栅格） DS, *DSETTINGS（设置极轴追踪）OS, *OSNAP（设置捕捉模式） PRE, *PREVIEW（打印预览）TO, *TOOLBAR（工具栏） V, *VIEW（命名视图）AA, *AREA（面积） DI, *DIST（距离）LI, *LIST（显示图形数据信息）2、绘图命令：PO, *POINT（点） L, *LINE（直线）XL, *XLINE（射线） PL, *PLINE（多段线）ML, *MLINE（多线） SPL, *SPLINE（样条曲线）POL, *POLYGON（正多边形） REC, *RECTANGLE（矩形）C, *CIRCLE(圆) A, *ARC(圆弧)DO, *DONUT（圆环） EL, *ELLIPSE（椭圆）REG, *REGION（面域） MT, *MTEXT（多行文本）T, *MTEXT（多行文本） B, *BLOCK（块定义）I, *INSERT（插入块） W, *WBLOCK（定义块文件）DIV, *DIVIDE（等分） H, *BHATCH（填充）3、修改命令：CO, *COPY（复制） MI, *MIRROR（镜像）AR, *ARRAY（阵列） O, *OFFSET（偏移）RO, *ROTATE（旋转） M, *MOVE（移动）E, DEL键 *ERASE（删除） X, *EXPLODE（分解）TR, *TRIM（修剪） EX, *EXTEND（延伸）S, *STRETCH（拉伸） LEN, *LENGTHEN（直线拉长）SC, *SCALE（比例缩放） BR, *BREAK（打断）CHA, *CHAMFER(倒角) F, *FILLET（倒圆角）PE, *PEDIT（多段线编辑）ED, *DDEDIT（修改文本）4、视窗缩放：P, *PAN（平移）Z＋空格＋空格, *实时缩放Z, *局部放大 Z+P, *返回上一视图Z＋E, *显示全图5、尺寸标注：DLI, *DIMLINEAR（直线标注）DAL, *DIMALIGNED（对齐标注）DRA, *DIMRADIUS（半径标注）DDI, *DIMDIAMETER（直径标注）DAN, *DIMANGULAR（角度标注）DCE, *DIMCENTER（中心标注）DOR, *DIMORDINATE（点标注）TOL, *TOLERANCE（标注形位公差）LE, *QLEADER（快速引出标注）DBA, *DIMBASELINE（基线标注）DCO, *DIMCONTINUE（连续标注） D, *DIMSTYLE（标注样式）DED, *DIMEDIT（编辑标注）DOV, *DIMOVERRIDE(替换标注系统变量)（二）常用CTRL快捷键【CTRL】＋1 *PROPERTIES(修改特性) 【CTRL】＋2 *ADCENTER（设计中心）【CTRL】＋O *OPEN（打开文件）【CTRL】＋N、M *NEW（新建文件）【CTRL】＋P *PRINT（打印文件）【CTRL】＋S *SAVE（保存文件）【CTRL】＋Z *UNDO（放弃）【CTRL】＋X*CUTCLIP（剪切）【CTRL】＋C *COPYCLIP（复制）【CTRL】＋V *PASTECLIP（粘贴）【CTRL】＋B *SNAP（栅格捕捉）【CTRL】＋F *OSNAP（对象捕捉）【CTRL】＋G *GRID（栅格）【CTRL】＋L *ORTHO（正交）【CTRL】＋W *（对象追踪）【CTRL】＋U *（极轴）（三）常用功能键【F1】 *HELP（帮助）【F2】 *（文本窗口）【F3】 *OSNAP（对象捕捉）【F7】 *GRIP（栅格）【F8】 *ORTHO（正交）七个命令让你成为CAD高手一、绘制基本图形对象1、几个基本常用的命令1.1、鼠标操作通常情况下左键代表选择功能，右键代表确定“回车”功能。
CAD命令、特殊符号代码大全
常用命令：A——ARC——圆弧B——BLOCK——块定义C——CIRCLE——圆D——DIMSTYLE——标注样式E/DEL键——ERASE——删除F——FILIET——倒圆角H——BHATCH——填充L——LINE——直线M/S——MOVE——移动O——OFFSET——偏移P——PAN——实时平移（图标为小手）X——EXPLODE——分解PO——POINT——点XL——XLINE——射线ML——MLINE——多线PL——PLINE——多段线POL——POLYGON——正多边形REC——RECTANGLE——矩形DO——DONUT——圆环EL——ELLIPSE——椭圆CO——COPY——复制MI——MIRROR——镜像AR——ARRAY——阵列RO——ROTATE——旋转TR——TRIM——修剪EX——EXTEND——延伸CHA——CHAMFER——倒角F——FILIET——倒圆角BR——BREAK——打断尺寸标注：DLI——DIMLINEAR——直线标注DAL——DIMALIGNED——对齐标注DRA——DIMRADIUS——半径标注DDI——DIMDIAMETER——直径标注DAN——DIMANGULAR——角度标注DCE——DIMCENTER——中心标注DOR——DIMORDINATE——点标注TOL——TOLERANCE——标注形位公差LE——QLEADER——快速引出标注DBA——DIMBASELINE——基线标注DCO——DIMCONTINUE——连续标注DED——DIMEDIT——编辑标注DOV——DIMOVERRIDE——替换标注系统变量常用CTRL快捷键：【CTRL】＋1—PROPERTIES—修改特性【CTRL】＋2—ADCENTER—设计中心【CTRL】＋O——OPEN——打开文件【CTRL】＋N/M——NEW——【CTRL】＋P——PRINT——打印文件【CTRL】＋S——SAVE——保存文件【CTRL】＋Z——UNDO——放弃【CTRL】＋X——CUTCLIP——剪切【CTRL】＋C——COPYCLIP——复制【CTRL】＋V——PASTECLIP ——粘贴【CTRL】＋B——SNAP——栅格捕捉【CTRL】＋F——OSNAP——对象捕捉【CTRL】＋G——GRID——栅格【CTRL】＋L——ORTHO——正交【CTRL】＋W——对象追踪【CTRL】＋U ——极轴常用功能键：【F1】——HELP——帮助【F3】——OSNAP——对象捕捉【F7】——GRIP——栅格【F8】——ORTHO——正交A常见的快捷命令：（一）字母类1、对象特性【MA】——MATCHPROP（属性匹配）【ST】——STYLE（文字样式）【COL】——COLOR（设置颜色）【LA】——LAYER（图层操作）【LT】——LINETYPE（线形）【LTS】——LTSCALE（线形比例）【LW】——LWEIGHT （线宽）【UN】——UNITS（图形单位）【ATT】——ATTDEF（属性定义）【ATE】——ATTEDIT（编辑属性）【AL】—ALIGN（对齐）【EXP】—EXPORT（输出其它格式文件）【LI】——LIST（显示图形数据信息）【IMP】——IMPORT（输入文件）【ADC】—ADCENTER（设计中心Ctrl＋2）【EXIT】——QUIT（退出）【CH / MO】—PROPERTIES(修改特性Ctrl＋1) 【OP,PR】——OPTIONS 【BO】——BOUNDARY（边界创建，包括创建闭合多段线和面域）【PRINT】——PLOT（打印）【PU】——PURGE（清除垃圾）【R】——REDRAW（重新生成）【REN】——RENAME（重命名）【SN】——SNAP（捕捉栅格）【DS】——DSETTINGS（设置极轴追踪）【OS】——OSNAP（设置捕捉模式）【PRE】——PREVIEW（打印预览）【TO】——TOOLBAR（工具栏）【V】——VIEW（命名视图）【AA】——AREA（面积）【DI】——DIST（距离）3、绘图命令【PO】——POINT（点）【L】——LINE（直线）【XL】——XLINE（射线）【PL】——PLINE（多段线）【ML】——MLINE（多线）【SPL】——SPLINE（样条曲线）【POL】——POLYGON（正多边形）【REC】——RECTANGLE（矩形）【C】——CIRCLE(圆) 【A】——ARC(圆弧) 【DO】——DONUT（圆环）【EL】——ELLIPSE（椭圆）【REG】——REGION（面域）【MT】——MTEXT（多行文本）【T】——MTEXT（多行文本）【B】——BLOCK（块定义）【I】——INSERT（插入块）【W】——WBLOCK（定义块文件）【DIV】——DIVIDE（等分）【H】——BHATCH（填充）4、修改命令【CO】——COPY（复制）【MI】——MIRROR（镜像）【AR】——ARRAY（阵列）【O】——OFFSET（偏移）【RO】——ROTATE（旋转）【M】——MOVE（移动）【E】——DEL键——ERASE（删除）【X】——EXPLODE（分解）【TR】——TRIM（修剪）【EX】——EXTEND（延伸）【S】——STRETCH（拉伸）【LEN】——LENGTHEN（直线拉长）【SC】——SCALE（比例缩放）【BR】——BREAK（打断）【CHA】——CHAMFER(倒角) 【F】——FILLET（倒圆角）【PE】——PEDIT（多段线编辑）【ED】——DDEDIT（修改文本）【Find】——查找替换【Find】——查找替换5、视窗缩放【P】——PAN（平移）【Z】＋空格＋空格——实时缩放【Z】——局部放大【Z+P】——返回上一视图【Z＋E】——显示全图6、尺寸标注【DLI】——DIMLINEAR（直线标注）【DAL】,——DIMALIGNED（对齐标注）【DRA】——DIMRADIUS（半径标注）【DDI】——DIMDIAMETER（直径标注）【DAN】——DIMANGULAR（角度标注）【DCE】——DIMCENTER（中心标注）【DOR】—DIMORDINATE（点标注）【TOL】—TOLERANCE（标注形位公差）【LE】—QLEADER（快速引出标注）【DBA】—DIMBASELINE（基线标注）【DCO】—DIMCONTINUE（连续标注）【D】—DIMSTYLE（标注样式）【DOV】—DIMOVERRIDE(替换标注系统变量【DED】—DIMEDIT（编辑标注）（二）常用CTRL快捷键【CTRL＋1】——PROPERTIES(修改特性) 【CTRL＋2 】——ADCENTER（设计中心）【CTRL＋O】——OPEN（打开文件）【CTRL＋N、M】——NEW（新建文件）【CTRL＋P】*PRINT（打印文件）【CTRL＋S 】——SAVE （保存文件）【CTRL＋Z】——UNDO（放弃）【CTRL＋X 】——CUTCLIP（剪切）【CTRL＋C】——COPYCLIP（复制）【CTRL＋V】——PASTECLIP（粘贴）【CTRL＋B】——SNAP（栅格捕捉）【CTRL＋F】——OSNAP（对象捕捉）【CTRL＋G】——GRID（栅格）【CTRL＋L】——ORTHO（正交）【CTRL＋W】——（对象追踪）【CTRL＋U】——（极轴）（三）常用功能键【F1】——HELP（帮助）【F2】——（文本窗口）【F3】——OSNAP（对象捕捉）【F7】——GRIP（栅格）【F8】——ORTHO（正交）输入方式详见下表：七个命令让你成为CAD高手一、绘制基本图形对象1、几个基本常用的命令1.1 鼠标操作通常情况下左键代表选择功能，右键代表确定“回车”功能。
CAD命令、特殊符号代码大全
CAD中的技巧一．常见的快捷命令（一）字母类2、绘图命令3、修改命令4、视窗缩放（二）常用CTRL快捷键（三）常用功能键二．常用输入代码三．CAD技巧CAD常见问题解决方法：1、文字镜像如何设置转动与不转动A、在镜像前，输入MIRRTEXT指令B、输入新值0代表不转动；输入新值1代表转动C、MIRRTEXT指令完成后，输入MI镜像指令就OK了2、CAD的版本转换A、CAD高版本可以打开所有低版本的图纸B、CAD低版本不可以打开高版本的图纸C、高版本转成低版本的方法，直接点击另存为，将文件类型可以改成任意的低版本D、将低版本转换成高版本，就比较复杂了，需要第三方软件，也就是版本转换器。
3、CAD默认保存文件为低版本A、在绘图界面输入OPB、点击打开和保存选项卡C、在文件保存-另存为处选择低版本就可以了4、多段线的合并方法A、输入PE指令B、选择需合并的一条线，输入Y,再接着输入JC、选择所有需要合并的线条，就可以了5、填充无效时的解决办法有的时候填充时会填充不出来，除了系统变量需要考虑外，还需要去OP选项里检查一下。
解决方法：OP----显示---应用实体填充（打上勾）6、加选无效时的解决办法正确的设置应该是可以连续选择多个物体，但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体。
解决方法：OP（选项）---选择---SHIFT键添加到选择集（把勾去掉）用SHIFT键添加到选择集“去掉勾”后则加选有效，反之加选无效。
7、CAD命令三键还原如果CAD里的系统变量被人无意更改，或一些参数被人有意调整了怎么办？这时不需重装，也不需要一个一个的改。
解决方法：OP选项-----配置-----重置但恢复后，有些选项还需要一些调整，例如十字光标的大小等8、鼠标中键不好用怎么办正常情况下，CAD的滚轮可用来放大和缩小，还有就是平移（按住），但有的时候，按住滚轮时，不是平移，而是出下一个菜单，很烦人。
解决方法：这时只需调下系统变量mbuttonpan即可，初始值：1当按住并拖动按钮或滑轮时，支持平移操作。
CAD命令、特殊符号代码大全
CAD中的技巧一．常见的快捷命令（一）字母类2、绘图命令3、修改命令4、视窗缩放（二）常用CTRL快捷键（三）常用功能键二．常用输入代码三．CAD技巧CAD常见问题解决方法：1、文字镜像如何设置转动与不转动A、在镜像前，输入MIRRTEXT指令B、输入新值0代表不转动；输入新值1代表转动C、MIRRTEXT指令完成后，输入MI镜像指令就OK了2、CAD的版本转换A、CAD高版本可以打开所有低版本的图纸B、CAD低版本不可以打开高版本的图纸C、高版本转成低版本的方法，直接点击另存为，将文件类型可以改成任意的低版本D、将低版本转换成高版本，就比较复杂了，需要第三方软件，也就是版本转换器。
3、CAD默认保存文件为低版本A、在绘图界面输入OPB、点击打开和保存选项卡C、在文件保存-另存为处选择低版本就可以了4、多段线的合并方法A、输入PE指令B、选择需合并的一条线，输入Y,再接着输入JC、选择所有需要合并的线条，就可以了5、填充无效时的解决办法有的时候填充时会填充不出来，除了系统变量需要考虑外，还需要去OP选项里检查一下。
解决方法：OP----显示---应用实体填充（打上勾）6、加选无效时的解决办法正确的设置应该是可以连续选择多个物体，但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体。
解决方法：OP（选项）---选择---SHIFT键添加到选择集（把勾去掉）用SHIFT键添加到选择集“去掉勾”后则加选有效，反之加选无效。
7、CAD命令三键还原如果CAD里的系统变量被人无意更改，或一些参数被人有意调整了怎么办？这时不需重装，也不需要一个一个的改。
解决方法：OP选项-----配置-----重置但恢复后，有些选项还需要一些调整，例如十字光标的大小等8、鼠标中键不好用怎么办正常情况下，CAD的滚轮可用来放大和缩小，还有就是平移（按住），但有的时候，按住滚轮时，不是平移，而是出下一个菜单，很烦人。
解决方法：这时只需调下系统变量mbuttonpan即可，初始值：1当按住并拖动按钮或滑轮时，支持平移操作。
CAD命令、特殊符号代码大全
常用命令：A——ARC——圆弧B——BLOCK——块定义C——CIRCLE——圆D——DIMSTYLE——标注样式E/DEL键——ERASE——删除F——FILIET——倒圆角H——BHATCH——填充L——LINE——直线M/S——MOVE——移动O——OFFSET——偏移P——PAN——实时平移（图标为小手）X——EXPLODE——分解PO——POINT——点XL——XLINE——射线ML——MLINE——多线PL——PLINE——多段线POL——POLYGON——正多边形REC——RECTANGLE——矩形DO——DONUT——圆环EL——ELLIPSE——椭圆CO——COPY——复制MI——MIRROR——镜像AR——ARRAY——阵列RO——ROTATE——旋转TR——TRIM——修剪EX——EXTEND——延伸CHA——CHAMFER——倒角F——FILIET——倒圆角BR——BREAK——打断尺寸标注：DLI——DIMLINEAR——直线标注DAL——DIMALIGNED——对齐标注DRA——DIMRADIUS——半径标注DDI——DIMDIAMETER——直径标注DAN——DIMANGULAR——角度标注DCE——DIMCENTER——中心标注DOR——DIMORDINATE——点标注TOL——TOLERANCE——标注形位公差LE——QLEADER——快速引出标注DBA——DIMBASELINE——基线标注DCO——DIMCONTINUE——连续标注DED——DIMEDIT——编辑标注DOV——DIMOVERRIDE——替换标注系统变量常用CTRL快捷键：【CTRL】＋1—PROPERTIES—修改特性【CTRL】＋2—ADCENTER—设计中心【CTRL】＋O——OPEN——打开文件【CTRL】＋N/M——NEW——【CTRL】＋P——PRINT——打印文件【CTRL】＋S——SAVE——保存文件【CTRL】＋Z——UNDO——放弃【CTRL】＋X——CUTCLIP——剪切【CTRL】＋C——COPYCLIP——复制【CTRL】＋V——PASTECLIP ——粘贴【CTRL】＋B——SNAP——栅格捕捉【CTRL】＋F——OSNAP——对象捕捉【CTRL】＋G——GRID——栅格【CTRL】＋L——ORTHO——正交【CTRL】＋W——对象追踪【CTRL】＋U ——极轴常用功能键：【F1】——HELP——帮助【F3】——OSNAP——对象捕捉【F7】——GRIP——栅格【F8】——ORTHO——正交A常见的快捷命令：（一）字母类1、对象特性【MA】——MATCHPROP（属性匹配）【ST】——STYLE（文字样式）【COL】——COLOR（设置颜色）【LA】——LAYER（图层操作）【LT】——LINETYPE（线形）【LTS】——LTSCALE（线形比例）【LW】——LWEIGHT （线宽）【UN】——UNITS（图形单位）【ATT】——ATTDEF（属性定义）【ATE】——ATTEDIT（编辑属性）【AL】—ALIGN（对齐）【EXP】—EXPORT（输出其它格式文件）【LI】——LIST（显示图形数据信息）【IMP】——IMPORT（输入文件）【ADC】—ADCENTER（设计中心Ctrl＋2）【EXIT】——QUIT（退出）【CH / MO】—PROPERTIES(修改特性Ctrl＋1) 【OP,PR】——OPTIONS 【BO】——BOUNDARY（边界创建，包括创建闭合多段线和面域）【PRINT】——PLOT（打印）【PU】——PURGE（清除垃圾）【R】——REDRAW（重新生成）【REN】——RENAME（重命名）【SN】——SNAP（捕捉栅格）【DS】——DSETTINGS（设置极轴追踪）【OS】——OSNAP（设置捕捉模式）【PRE】——PREVIEW（打印预览）【TO】——TOOLBAR（工具栏）【V】——VIEW（命名视图）【AA】——AREA（面积）【DI】——DIST（距离）3、绘图命令【PO】——POINT（点）【L】——LINE（直线）【XL】——XLINE（射线）【PL】——PLINE（多段线）【ML】——MLINE（多线）【SPL】——SPLINE（样条曲线）【POL】——POLYGON（正多边形）【REC】——RECTANGLE（矩形）【C】——CIRCLE(圆) 【A】——ARC(圆弧) 【DO】——DONUT（圆环）【EL】——ELLIPSE（椭圆）【REG】——REGION（面域）【MT】——MTEXT（多行文本）【T】——MTEXT（多行文本）【B】——BLOCK（块定义）【I】——INSERT（插入块）【W】——WBLOCK（定义块文件）【DIV】——DIVIDE（等分）【H】——BHATCH（填充）4、修改命令【CO】——COPY（复制）【MI】——MIRROR（镜像）【AR】——ARRAY（阵列）【O】——OFFSET（偏移）【RO】——ROTATE（旋转）【M】——MOVE（移动）【E】——DEL键——ERASE（删除）【X】——EXPLODE（分解）【TR】——TRIM（修剪）【EX】——EXTEND（延伸）【S】——STRETCH（拉伸）【LEN】——LENGTHEN（直线拉长）【SC】——SCALE（比例缩放）【BR】——BREAK（打断）【CHA】——CHAMFER(倒角) 【F】——FILLET（倒圆角）【PE】——PEDIT（多段线编辑）【ED】——DDEDIT（修改文本）【Find】——查找替换【Find】——查找替换5、视窗缩放【P】——PAN（平移）【Z】＋空格＋空格——实时缩放【Z】——局部放大【Z+P】——返回上一视图【Z＋E】——显示全图6、尺寸标注【DLI】——DIMLINEAR（直线标注）【DAL】,——DIMALIGNED（对齐标注）【DRA】——DIMRADIUS（半径标注）【DDI】——DIMDIAMETER（直径标注）【DAN】——DIMANGULAR（角度标注）【DCE】——DIMCENTER（中心标注）【DOR】—DIMORDINATE（点标注）【TOL】—TOLERANCE（标注形位公差）【LE】—QLEADER（快速引出标注）【DBA】—DIMBASELINE（基线标注）【DCO】—DIMCONTINUE（连续标注）【D】—DIMSTYLE（标注样式）【DOV】—DIMOVERRIDE(替换标注系统变量【DED】—DIMEDIT（编辑标注）（二）常用CTRL快捷键【CTRL＋1】——PROPERTIES(修改特性) 【CTRL＋2 】——ADCENTER（设计中心）【CTRL＋O】——OPEN（打开文件）【CTRL＋N、M】——NEW（新建文件）【CTRL＋P】*PRINT（打印文件）【CTRL＋S 】——SAVE （保存文件）【CTRL＋Z】——UNDO（放弃）【CTRL＋X 】——CUTCLIP（剪切）【CTRL＋C】——COPYCLIP（复制）【CTRL＋V】——PASTECLIP（粘贴）【CTRL＋B】——SNAP（栅格捕捉）【CTRL＋F】——OSNAP（对象捕捉）【CTRL＋G】——GRID（栅格）【CTRL＋L】——ORTHO（正交）【CTRL＋W】——（对象追踪）【CTRL＋U】——（极轴）（三）常用功能键【F1】——HELP（帮助）【F2】——（文本窗口）【F3】——OSNAP（对象捕捉）【F7】——GRIP（栅格）【F8】——ORTHO（正交）输入方式详见下表：七个命令让你成为CAD高手一、绘制基本图形对象1、几个基本常用的命令1.1 鼠标操作通常情况下左键代表选择功能，右键代表确定“回车”功能。
(完整版)CAD命令、特殊符号代码大全
常用命令：A——ARC——圆弧B——BLOCK——块定义C——CIRCLE——圆D——DIMSTYLE——标注样式E/DEL键——ERASE——删除F——FILIET——倒圆角H——BHATCH——填充L——LINE——直线M/S——MOVE——移动O——OFFSET——偏移P——PAN——实时平移（图标为小手）X——EXPLODE——分解PO——POINT——点XL——XLINE——射线ML——MLINE——多线PL——PLINE——多段线POL——POLYGON——正多边形REC——RECTANGLE——矩形DO——DONUT——圆环EL——ELLIPSE——椭圆CO——COPY——复制MI——MIRROR——镜像AR——ARRAY——阵列RO——ROTATE——旋转TR——TRIM——修剪EX——EXTEND——延伸CHA——CHAMFER——倒角F——FILIET——倒圆角BR——BREAK——打断尺寸标注：DLI——DIMLINEAR——直线标注DAL——DIMALIGNED——对齐标注DRA——DIMRADIUS——半径标注DDI——DIMDIAMETER——直径标注DAN——DIMANGULAR——角度标注DCE——DIMCENTER——中心标注DOR——DIMORDINATE——点标注TOL——TOLERANCE——标注形位公差LE——QLEADER——快速引出标注DBA——DIMBASELINE——基线标注DCO——DIMCONTINUE——连续标注DED——DIMEDIT——编辑标注DOV——DIMOVERRIDE——替换标注系统变量常用CTRL快捷键：【CTRL】＋1—PROPERTIES—修改特性【CTRL】＋2—ADCENTER—设计中心【CTRL】＋O——OPEN——打开文件【CTRL】＋N/M——NEW——新建文件【CTRL】＋P——PRINT——打印文件【CTRL】＋S——SAVE——保存文件【CTRL】＋Z——UNDO——放弃【CTRL】＋X——CUTCLIP——剪切【CTRL】＋C——COPYCLIP——复制【CTRL】＋V——PASTECLIP ——粘贴【CTRL】＋B——SNAP——栅格捕捉【CTRL】＋F——OSNAP——对象捕捉【CTRL】＋G——GRID——栅格【CTRL】＋L——ORTHO——正交【CTRL】＋W——对象追踪【CTRL】＋U ——极轴常用功能键：【F1】——HELP——帮助【F3】——OSNAP——对象捕捉【F7】——GRIP——栅格【F8】——ORTHO——正交A常见的快捷命令：（一）字母类1、对象特性【MA】——MATCHPROP（属性匹配）【ST】——STYLE（文字样式）【COL】——COLOR（设置颜色）【LA】——LAYER（图层操作）【LT】——LINETYPE（线形）【 LTS】——LTSCALE（线形比例）【LW】——LWEIGHT （线宽）【UN】——UNITS（图形单位）【ATT】——ATTDEF（属性定义）【ATE】——ATTEDIT（编辑属性）【AL】—ALIGN（对齐）【EXP】—EXPORT（输出其它格式文件）【LI】——LIST（显示图形数据信息）【IMP】——IMPORT（输入文件）【ADC】—ADCENTER（设计中心Ctrl＋2）【EXIT】——QUIT（退出）【 CH / MO】—PROPERTIES(修改特性Ctrl＋1) 【OP,PR】——OPTIONS 【BO】——BOUNDARY（边界创建，包括创建闭合多段线和面域）2、（自定义CAD设置）【PRINT】——PLOT（打印）【PU】——PURGE（清除垃圾）【R】——REDRAW（重新生成）【 REN】——RENAME（重命名）【SN】——SNAP（捕捉栅格）【DS】——DSETTINGS（设置极轴追踪）【OS】——OSNAP（设置捕捉模式）【PRE】——PREVIEW（打印预览）【TO】——TOOLBAR（工具栏）【V】——VIEW（命名视图）【AA】——AREA（面积）【DI】——DIST（距离）3、绘图命令【PO】——POINT（点）【L】——LINE（直线）【XL】——XLINE（射线）【PL】——PLINE（多段线）【ML】——MLINE（多线）【SPL】——SPLINE（样条曲线）【POL】——POLYGON（正多边形）【REC】——RECTANGLE（矩形）【C】——CIRCLE(圆) 【A】——ARC(圆弧) 【DO】——DONUT（圆环）【EL】——ELLIPSE（椭圆）【REG】——REGION（面域）【MT】——MTEXT（多行文本）【T】——MTEXT（多行文本）【B】——BLOCK（块定义）【I】——INSERT（插入块）【W】——WBLOCK（定义块文件）【DIV】——DIVIDE（等分）【H】——BHATCH（填充）4、修改命令【CO】——COPY（复制）【MI】——MIRROR（镜像）【AR】——ARRAY（阵列）【O】——OFFSET（偏移）【RO】——ROTATE（旋转）【M】——MOVE（移动）【E】——DEL键——ERASE（删除）【X】——EXPLODE（分解）【TR】——TRIM（修剪）【EX】——EXTEND（延伸）【S】——STRETCH（拉伸）【LEN】——LENGTHEN（直线拉长）【SC】——SCALE（比例缩放）【BR】——BREAK（打断）【CHA】——CHAMFER(倒角) 【F】——FILLET（倒圆角）【PE】——PEDIT（多段线编辑）【ED】——DDEDIT（修改文本）【Find】——查找替换【Find】——查找替换5、视窗缩放【P】——PAN（平移）【Z】＋空格＋空格——实时缩放【Z】——局部放大【Z+P】——返回上一视图【Z＋E】——显示全图6、尺寸标注【DLI】——DIMLINEAR（直线标注）【DAL】,——DIMALIGNED（对齐标注）【DRA】——DIMRADIUS（半径标注）【DDI】——DIMDIAMETER（直径标注）【DAN】——DIMANGULAR（角度标注）【DCE】——DIMCENTER（中心标注）【DOR】—DIMORDINATE（点标注）【TOL】—TOLERANCE（标注形位公差）【LE】—QLEADER（快速引出标注）【DBA】—DIMBASELINE（基线标注）【DCO】—DIMCONTINUE（连续标注）【D】—DIMSTYLE（标注样式）【DOV】—DIMOVERRIDE(替换标注系统变量【DED】—DIMEDIT（编辑标注）（二）常用CTRL快捷键【CTRL＋1】——PROPERTIES(修改特性) 【CTRL＋2 】——ADCENTER（设计中心）【CTRL＋O】——OPEN（打开文件）【CTRL＋N、M】——NEW（新建文件）【CTRL＋P】*PRINT（打印文件）【CTRL＋S 】——SAVE（保存文件）【CTRL＋Z】——UNDO（放弃）【CTRL＋X 】——CUTCLIP（剪切）【CTRL＋C】——COPYCLIP（复制）【CTRL＋V】——PASTECLIP（粘贴）【CTRL＋B】——SNAP（栅格捕捉）【CTRL＋F】——OSNAP（对象捕捉）【CTRL＋G】——GRID（栅格）【CTRL＋L】——ORTHO（正交）【CTRL＋W】——（对象追踪）【CTRL＋U】——（极轴）（三）常用功能键【F1】——HELP（帮助）【F2】——（文本窗口）【F3】——OSNAP（对象捕捉）【F7】——GRIP（栅格）【F8】——ORTHO（正交）输入方式详见下表：七个命令让你成为CAD高手一、绘制基本图形对象1、几个基本常用的命令1.1 鼠标操作通常情况下左键代表选择功能，右键代表确定“回车”功能。
CAD命令、特殊符号代码大全
特殊符号代码常见的快捷命令（一）字母类1、对象特性ADC, *ADCENTER（设计中心“Ctrl＋2”） CH, MO *PROPERTIES(修改特性“Ctrl＋1”) MA, *MATCHPROP（属性匹配） ST, *STYLE（文字样式）COL, *COLOR（设置颜色） LA, *LAYER（图层操作）LT, *LINETYPE（线形） LTS, *LTSCALE（线形比例）LW, *LWEIGHT （线宽） UN, *UNITS（图形单位）ATT, *ATTDEF（属性定义） ATE, *ATTEDIT（编辑属性）BO, *BOUNDARY（边界创建，包括创建闭合多段线和面域） AL, *ALIGN（对齐）EXIT, *QUIT（退出） EXP, *EXPORT（输出其它格式文件）IMP, *IMPORT（输入文件） OP,PR *OPTIONS（自定义CAD设置）PRINT, *PLOT（打印） PU, *PURGE（清除垃圾）R, *REDRAW（重新生成） REN, *RENAME（重命名）SN, *SNAP（捕捉栅格） DS, *DSETTINGS（设置极轴追踪）OS, *OSNAP（设置捕捉模式） PRE, *PREVIEW（打印预览）TO, *TOOLBAR（工具栏） V, *VIEW（命名视图）AA, *AREA（面积） DI, *DIST（距离）LI, *LIST（显示图形数据信息）2、绘图命令：PO, *POINT（点） L, *LINE（直线）XL, *XLINE（射线） PL, *PLINE（多段线）ML, *MLINE（多线） SPL, *SPLINE（样条曲线）POL, *POLYGON（正多边形） REC, *RECTANGLE（矩形）C, *CIRCLE(圆) A, *ARC(圆弧)DO, *DONUT（圆环） EL, *ELLIPSE（椭圆）REG, *REGION（面域） MT, *MTEXT（多行文本）T, *MTEXT（多行文本） B, *BLOCK（块定义）I, *INSERT（插入块） W, *WBLOCK（定义块文件）DIV, *DIVIDE（等分） H, *BHATCH（填充）3、修改命令：CO, *COPY（复制） MI, *MIRROR（镜像）AR, *ARRAY（阵列） O, *OFFSET（偏移）RO, *ROTATE（旋转） M, *MOVE（移动）E, DEL键 *ERASE（删除） X, *EXPLODE（分解）TR, *TRIM（修剪） EX, *EXTEND（延伸）S, *STRETCH（拉伸） LEN, *LENGTHEN（直线拉长）SC, *SCALE（比例缩放） BR, *BREAK（打断）CHA, *CHAMFER(倒角) F, *FILLET（倒圆角）PE, *PEDIT（多段线编辑） ED, *DDEDIT（修改文本）4、视窗缩放：P, *PAN（平移） Z＋空格＋空格, *实时缩放Z, *局部放大 Z+P, *返回上一视图Z＋E, *显示全图5、尺寸标注：DLI, *DIMLINEAR（直线标注） DAL, *DIMALIGNED（对齐标注）DRA, *DIMRADIUS（半径标注） DDI, *DIMDIAMETER（直径标注）DAN, *DIMANGULAR（角度标注） DCE, *DIMCENTER（中心标注）DOR, *DIMORDINATE（点标注） TOL, *TOLERANCE（标注形位公差）LE, *QLEADER（快速引出标注） DBA, *DIMBASELINE（基线标注）DCO, *DIMCONTINUE（连续标注） D, *DIMSTYLE（标注样式）DED, *DIMEDIT（编辑标注） DOV, *DIMOVERRIDE(替换标注系统变量)（二）常用CTRL快捷键【CTRL】＋1 *PROPERTIES(修改特性) 【CTRL】＋2 *ADCENTER（设计中心）【CTRL】＋O *OPEN（打开文件）【CTRL】＋N、M *NEW（新建文件）【CTRL】＋P *PRINT（打印文件）【CTRL】＋S *SAVE（保存文件）【CTRL】＋Z *UNDO（放弃）【CTRL】＋X *CUTCLIP（剪切）【CTRL】＋C *COPYCLIP（复制）【CTRL】＋V *PASTECLIP（粘贴）【CTRL】＋B *SNAP（栅格捕捉）【CTRL】＋F *OSNAP（对象捕捉）【CTRL】＋G *GRID（栅格）【CTRL】＋L *ORTHO（正交）【CTRL】＋W *（对象追踪）【CTRL】＋U *（极轴）（三）常用功能键【F1】 *HELP（帮助）【F2】 *（文本窗口）【F3】 *OSNAP（对象捕捉）【F7】 *G R IP（栅格）【F8】*ORTHO（正交）。
CAD命令 特殊符号代码大全
CAD中的技巧一．常见的快捷命令（一）字母类1、对象特性2、绘图命令3、修改命令4、视窗缩放5、尺寸标注（二）常用CTRL快捷键（三）常用功能键二．常用输入代码三．CAD技巧CAD常见问题解决方法：1、文字镜像如何设置转动与不转动A、在镜像前，输入MIRRTEXT指令B、输入新值0代表不转动；输入新值1代表转动C、MIRRTEXT指令完成后，输入MI镜像指令就OK了2、CAD的版本转换A、CAD高版本可以打开所有低版本的图纸B、CAD低版本不可以打开高版本的图纸C、高版本转成低版本的方法，直接点击另存为，将文件类型可以改成任意的低版本D、将低版本转换成高版本，就比较复杂了，需要第三方软件，也就是版本转换器。
3、CAD默认保存文件为低版本A、在绘图界面输入OPB、点击打开和保存选项卡C、在文件保存-另存为处选择低版本就可以了4、多段线的合并方法A、输入PE指令B、选择需合并的一条线，输入Y,再接着输入JC、选择所有需要合并的线条，就可以了5、填充无效时的解决办法有的时候填充时会填充不出来，除了系统变量需要考虑外，还需要去OP选项里检查一下。
解决方法：OP----显示---应用实体填充（打上勾）6、加选无效时的解决办法正确的设置应该是可以连续选择多个物体，但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体。
解决方法：OP（选项）---选择---SHIFT键添加到选择集（把勾去掉）用SHIFT键添加到选择集“去掉勾”后则加选有效，反之加选无效。
7、CAD命令三键还原如果CAD里的系统变量被人无意更改，或一些参数被人有意调整了怎么办？这时不需重装，也不需要一个一个的改。
解决方法：OP选项-----配置-----重置但恢复后，有些选项还需要一些调整，例如十字光标的大小等8、鼠标中键不好用怎么办正常情况下，CAD的滚轮可用来放大和缩小，还有就是平移（按住），但有的时候，按住滚轮时，不是平移，而是出下一个菜单，很烦人。
CAD命令、特殊符号代码大全
常见的快捷命令（一）字母类1、对象特性ADC, *ADCENTER（设计中心“Ctrl＋2”） CH, MO *PROPERTIES(修改特性“Ctrl＋1”)MA, *MATCHPROP（属性匹配） ST, *STYLE（文字样式） COL, *COLOR（设置颜色） LA, *LAYER（图层操作）LT, *LINETYPE（线形） LTS, *LTSCALE（线形比例）LW, *LWEIGHT （线宽） UN, *UNITS（图形单位）ATT, *ATTDEF（属性定义） ATE, *ATTEDIT（编辑属性）BO, *BOUNDARY（边界创建，包括创建闭合多段线和面域） AL, *ALIGN（对齐）EXIT, *QUIT（退出） EXP, *EXPORT（输出其它格式文件）IMP, *IMPORT（输入文件） OP,PR *OPTIONS（自定义CAD设置） PRINT, *PLOT（打印） PU, *PURGE（清除垃圾）R, *REDRAW（重新生成） REN, *RENAME（重命名）SN, *SNAP（捕捉栅格） DS, *DSETTINGS（设置极轴追踪）OS, *OSNAP（设置捕捉模式） PRE, *PREVIEW（打印预览）TO, *TOOLBAR（工具栏） V, *VIEW（命名视图）AA, *AREA（面积） DI, *DIST（距离）LI, *LIST（显示图形数据信息）2、绘图命令：PO, *POINT（点） L, *LINE（直线）XL, *XLINE（射线） PL, *PLINE（多段线）ML, *MLINE（多线） SPL, *SPLINE（样条曲线）POL, *POLYGON（正多边形） REC, *RECTANGLE（矩形）C, *CIRCLE(圆) A, *ARC(圆弧)DO, *DONUT（圆环） EL, *ELLIPSE（椭圆）REG, *REGION（面域） MT, *MTEXT（多行文本）T, *MTEXT（多行文本） B, *BLOCK（块定义）I, *INSERT（插入块） W, *WBLOCK（定义块文件）DIV, *DIVIDE（等分） H, *BHATCH（填充）3、修改命令：CO, *COPY（复制） MI, *MIRROR（镜像）AR, *ARRAY（阵列） O, *OFFSET（偏移）RO, *ROTATE（旋转） M, *MOVE（移动）E, DEL键 *ERASE（删除） X, *EXPLODE（分解）TR, *TRIM（修剪） EX, *EXTEND（延伸）S, *STRETCH（拉伸） LEN, *LENGTHEN（直线拉长）SC, *SCALE（比例缩放） BR, *BREAK（打断）CHA, *CHAMFER(倒角) F, *FILLET（倒圆角）PE, *PEDIT（多段线编辑） ED, *DDEDIT（修改文本）4、视窗缩放：P, *PAN（平移） Z＋空格＋空格, *实时缩放Z, *局部放大 Z+P, *返回上一视图Z＋E, *显示全图5、尺寸标注：DLI, *DIMLINEAR（直线标注） DAL, *DIMALIGNED（对齐标注） DRA, *DIMRADIUS（半径标注） DDI, *DIMDIAMETER（直径标注）DAN, *DIMANGULAR（角度标注） DCE, *DIMCENTER（中心标注） DOR, *DIMORDINATE（点标注） TOL, *TOLERANCE（标注形位公差）LE, *QLEADER（快速引出标注） DBA, *DIMBASELINE（基线标注）DCO, *DIMCONTINUE（连续标注） D, *DIMSTYLE（标注样式） DED, *DIMEDIT（编辑标注） DOV, *DIMOVERRIDE(替换标注系统变量)（二）常用CTRL快捷键【CTRL】＋1 *PROPERTIES(修改特性) 【CTRL】＋2 *ADCENTER（设计中心）【CTRL】＋O *OPEN（打开文件） 【CTRL】＋N、M *NEW（新建文件） 【CTRL】＋P *PRINT（打印文件） 【CTRL】＋S *SAVE （保存文件）【CTRL】＋Z *UNDO（放弃） 【CTRL】＋X *CUTCLIP（剪切）【CTRL】＋C *COPYCLIP（复制） 【CTRL】＋V *PASTECLIP（粘贴）【CTRL】＋B *SNAP（栅格捕捉） 【CTRL】＋F *OSNAP（对象捕捉）【CTRL】＋G *GRID（栅格） 【CTRL】＋L *ORTHO（正交） 【CTRL】＋W *（对象追踪） 【CTRL】＋U *（极轴）（三）常用功能键【F1】 *HELP（帮助） 【F2】 *（文本窗口）【F3】 *OSNAP（对象捕捉） 【F7】 *G R IP（栅格）【F8】*ORTHO（正交）输入方式详见下表：七个命令让你成为CAD高手一、绘制基本图形对象1、几个基本常用的命令1.1、鼠标操作通常情况下左键代表选择功能，右键代表确定“回车”功能。
CAD命令、特殊符号代码大全
常用命令：A——ARC——圆弧B——BLOCK——块定义C——CIRCLE——圆D——DIMSTYLE——标注样式E/DEL键——ERASE——删除F——FILIET——倒圆角H——BHATCH——填充L——LINE——直线M/S——MOVE——移动O——OFFSET——偏移P——PAN——实时平移（图标为小手）X——EXPLODE——分解PO——POINT——点XL——XLINE——射线ML——MLINE——多线PL——PLINE——多段线POL——POLYGON——正多边形REC——RECTANGLE——矩形DO——DONUT——圆环EL——ELLIPSE——椭圆CO——COPY——复制MI——MIRROR——镜像AR——ARRAY——阵列RO——ROTATE——旋转TR——TRIM——修剪EX——EXTEND——延伸CHA——CHAMFER——倒角F——FILIET——倒圆角BR——BREAK——打断尺寸标注：DLI——DIMLINEAR——直线标注DAL——DIMALIGNED——对齐标注DRA——DIMRADIUS——半径标注DDI——DIMDIAMETER——直径标注DAN——DIMANGULAR——角度标注DCE——DIMCENTER——中心标注DOR——DIMORDINATE——点标注TOL——TOLERANCE——标注形位公差LE——QLEADER——快速引出标注DBA——DIMBASELINE——基线标注DCO——DIMCONTINUE——连续标注DED——DIMEDIT——编辑标注DOV——DIMOVERRIDE——替换标注系统变量常用CTRL快捷键：【CTRL】＋1—PROPERTIES—修改特性【CTRL】＋2—ADCENTER—设计中心【CTRL】＋O——OPEN——打开文件【CTRL】＋N/M——NEW——新建文件【CTRL】＋P——PRINT——打印文件【CTRL】＋S——SAVE——保存文件【CTRL】＋Z——UNDO——放弃【CTRL】＋X——CUTCLIP——剪切【CTRL】＋C——COPYCLIP——复制【CTRL】＋V——PASTECLIP ——粘贴【CTRL】＋B——SNAP——栅格捕捉【CTRL】＋F——OSNAP——对象捕捉【CTRL】＋G——GRID——栅格【CTRL】＋L——ORTHO——正交【CTRL】＋W——对象追踪【CTRL】＋U ——极轴常用功能键：【F1】——HELP——帮助【F3】——OSNAP——对象捕捉【F7】——GRIP——栅格【F8】——ORTHO——正交A常见的快捷命令：（一）字母类1、对象特性【MA】——MATCHPROP（属性匹配）【ST】——STYLE（文字样式）【COL】——COLOR（设置颜色）【LA】——LAYER（图层操作）【LT】——LINETYPE（线形）【LTS】——LTSCALE（线形比例）【LW】——LWEIGHT （线宽）【UN】——UNITS（图形单位）【ATT】——ATTDEF（属性定义）【ATE】——ATTEDIT（编辑属性）【AL】—ALIGN（对齐）【EXP】—EXPORT（输出其它格式文件）【LI】——LIST（显示图形数据信息）【IMP】——IMPORT（输入文件）【ADC】—ADCENTER（设计中心Ctrl＋2）【EXIT】——QUIT（退出）【CH / MO】—PROPERTIES(修改特性Ctrl＋1) 【OP,PR】——OPTIONS 【BO】——BOUNDARY（边界创建，包括创建闭合多段线和面域）2、（自定义CAD设置）精品文档【PRINT】——PLOT（打印）【PU】——PURGE（清除垃圾）【R】——REDRAW（重新生成）【REN】——RENAME（重命名）【SN】——SNAP（捕捉栅格）【DS】——DSETTINGS（设置极轴追踪）【OS】——OSNAP（设置捕捉模式）【PRE】——PREVIEW（打印预览）【TO】——TOOLBAR（工具栏）【V】——VIEW（命名视图）【AA】——AREA（面积）【DI】——DIST（距离）3、绘图命令【PO】——POINT（点）【L】——LINE（直线）【XL】——XLINE（射线）【PL】——PLINE（多段线）【ML】——MLINE（多线）【SPL】——SPLINE（样条曲线）【POL】——POLYGON（正多边形）【REC】——RECTANGLE（矩形）【C】——CIRCLE(圆) 【A】——ARC(圆弧) 【DO】——DONUT（圆环）【EL】——ELLIPSE（椭圆）【REG】——REGION（面域）【MT】——MTEXT（多行文本）【T】——MTEXT（多行文本）【B】——BLOCK（块定义）【I】——INSERT（插入块）【W】——WBLOCK（定义块文件）【DIV】——DIVIDE（等分）【H】——BHATCH（填充）4、修改命令【CO】——COPY（复制）【MI】——MIRROR（镜像）【AR】——ARRAY（阵列）【O】——OFFSET（偏移）【RO】——ROTATE（旋转）【M】——MOVE（移动）【E】——DEL键——ERASE（删除）【X】——EXPLODE（分解）【TR】——TRIM（修剪）【EX】——EXTEND（延伸）【S】——STRETCH（拉伸）【LEN】——LENGTHEN（直线拉长）【SC】——SCALE（比例缩放）【BR】——BREAK（打断）【CHA】——CHAMFER(倒角) 【F】——FILLET（倒圆角）【PE】——PEDIT（多段线编辑）【ED】——DDEDIT（修改文本）【Find】——查找替换【Find】——查找替换5、视窗缩放【P】——PAN（平移）【Z】＋空格＋空格——实时缩放【Z】——局部放大【Z+P】——返回上一视图【Z＋E】——显示全图6、尺寸标注【DLI】——DIMLINEAR（直线标注）【DAL】,——DIMALIGNED（对齐标注）【DRA】——DIMRADIUS（半径标注）【DDI】——DIMDIAMETER（直径标注）【DAN】——DIMANGULAR（角度标注）【DCE】——DIMCENTER（中心标注）【DOR】—DIMORDINATE（点标注）【TOL】—TOLERANCE（标注形位公差）【LE】—QLEADER（快速引出标注）【DBA】—DIMBASELINE（基线标注）【DCO】—DIMCONTINUE（连续标注）【D】—DIMSTYLE（标注样式）【DOV】—DIMOVERRIDE(替换标注系统变量【DED】—DIMEDIT（编辑标注）（二）常用CTRL快捷键【CTRL＋1】——PROPERTIES(修改特性) 【CTRL＋2 】——ADCENTER（设计中心）【CTRL＋O】——OPEN（打开文件）【CTRL＋N、M】——NEW（新建文件）【CTRL＋P】*PRINT（打印文件）【CTRL＋S 】——SAVE （保存文件）【CTRL＋Z】——UNDO（放弃）【CTRL＋X 】——CUTCLIP（剪切）【CTRL＋C】——COPYCLIP（复制）【CTRL＋V】——PASTECLIP（粘贴）【CTRL＋B】——SNAP（栅格捕捉）【CTRL＋F】——OSNAP（对象捕捉）【CTRL＋G】——GRID（栅格）【CTRL＋L】——ORTHO（正交）【CTRL＋W】——（对象追踪）【CTRL＋U】——（极轴）（三）常用功能键【F1】——HELP（帮助）【F2】——（文本窗口）【F3】——OSNAP（对象捕捉）【F7】——GRIP（栅格）【F8】——ORTHO（正交）输入方式详见下表：输入代码特殊符号解释输入代码特殊符号解释%%0~32 ? 空号%%123 { 左大括号%%33 ! ? %%124 | ?%%34 “双引号%%125 } 右大括号%%35 # ? %%126 ~ ?%%36 $ ? %%127 °度%%37 % ? %%128 ±?%%38 & ? %%129 φ?%%39 ‘单引号%%130 α?%%40 ( 左括号%%131 β?%%41 ) 右括号%%132 δ?%%42 * 乘号%%133 i ?%%43 + 加号%%134~137 ? 空号%%44 ，逗号%%138 0 (上标) m%%138=m0 %%45 - 减号%%139 1 (上标) m%%139=m1 %%46 。
CAD命令、特殊符号代码大全
精心整理特殊符号代码常见的快捷命令（一）字母类1、对象特性AA,*AREA（面积）DI,*DIST（距离）LI,*LIST（显示图形数据信息）2、绘图命令：PO,*POINT（点）L,*LINE（直线）XL,*XLINE（射线）PL,*PLINE（多段线）ML,*MLINE（多线）SPL,*SPLINE（样条曲线）POL,*POLYGON（正多边形）REC,*RECTANGLE（矩形）C,*CIRCLE(圆)A,*ARC(圆弧)DO,*DONUT（圆环）EL,*ELLIPSE（椭圆）REG,*REGION（面域）MT,*MTEXT（多行文本）T,*MTEXT（多行文本）B,*BLOCK（块定义）3CO,*COPYE,DEL键TR,*TRIM4、视窗缩放：P,*PAN（平移）Z＋空格＋空格,*实时缩放Z,*局部放大Z+P,*返回上一视图Z＋E,*显示全图5、尺寸标注：DLI,*DIMLINEAR（直线标注）DAL,*DIMALIGNED（对齐标注）DRA,*DIMRADIUS（半径标注）DDI,*DIMDIAMETER（直径标注）DAN,*DIMANGULAR（角度标注）DCE,*DIMCENTER（中心标注）DOR,*DIMORDINATE（点标注）TOL,*TOLERANCE（标注形位公差）LE,*QLEADER（快速引出标注）DBA,*DIMBASELINE（基线标注）DCO,*DIMCONTINUE（连续标注）D,*DIMSTYLE（标注样式）【CTRL【CTRL S*SAVE 【CTRL【CTRL【CTRL【CTRL【CTRL【F1】*HELP（帮助）【F2】*（文本窗口）【F3】*OSNAP（对象捕捉）【F7】*G R IP（栅格）【F8】*ORTHO（正交）。
CAD命令、特殊符号代码大全
常用 CTRL 快捷键：【 CTRL 】＋ 1— PROPERTIES —修改特性 设计中心【CTRL 】＋ O —— OPEN ——打开文件 新建文件文案CTRL 】＋ 2—ADCENTER —CTRL 】＋ N/MNEW常用命令：A —— ARC ——圆弧B —— BLOCK ——块定义C ——CIRCLE ——圆D ——DIMSTYLE — —标注样式E/DEL 键—— ERASE ——删除 F —— F ILIET ——倒圆角 H —— BHATCH ——填充 L — — LINE ——直线 M/S— —MOVE ——移动 O — —OFFSET — —偏移 P ——PAN ——实时平移（图标为小手）X —— E XPLODE — —分解PO — — POINT ——点XL —— XLINE ——射线 ML — — MLINE ——多线 PL —— PLINE —— 多段线 POL——POLYGON ——正多边形REC — — RECTANGLE ——矩形 DO — — DONUT ——圆环EL——ELLIPSE ——椭圆 CO — — COPY ——复制 MI——MIRROR ——镜像 AR — — ARRAY ——阵列 RO——ROTATE ——旋转 TR — — TRIM ——修剪EX — — EXTEND — —延伸 CHA —— CHAMFER ——倒角F — — FILIET — —倒圆角BR —— BREAK ——打断尺寸标注：DLI — — DIMLINEAR —— 直线标注DAL — — DIMALIGNED——对齐标注 DRA — — DIMRADIUS — —半径标注 DDI —— DIMDIAMETER——直径标注DAN — — DIMANGULAR ——角度标注 DCE —— DIMCENTER——中心标注DOR — — DIMORDINATE ——点标注 TOL —— TOLERANCE ——标注形位公差LE —— QLEADER ——快速引出标注 DBA — — DIMBASELINE——基线标注DCO — — DIMCONTINUE ——连续标注 DED —— DIMEDIT——编辑标注DOV — — DIMOVERRIDE ——替换标注系统变量【 CTRL 】＋ P —— PRINT ——打印文件 【CTRL 】＋S —— SAVE ——保存文件【CTRL 】＋Z ——UNDO —— 放弃【CTRL 】＋X —— C UTCLIP ——剪切【CTRL 】 ＋ C—— COPYCLIP ——复制【CTRL 】＋V — — PASTECLIP——粘贴【CTRL 】栅格捕捉 【CTRL 】＋F — — OSNAP ——＋ B — SNAP —对象捕捉【CTRL 】 ＋G —— GRID ——栅格【 CTRL 】＋L ——ORTHO ——正交【CTRL 】 ＋W — —对象追踪【CTRL 】＋U —— 极轴A 常见的快捷命令 ：（一）字母类1、对象特性 MA 】— — MATCHPROP （属性匹配） 【 ST 】—— STYLE （文字样式）COL 】—— COLOR （设置颜色）【LA 】— — LAYER（图层操作）LT 】— — LINETYPE （线形） 【 LTS 】— —LTSCALE （线形比例）LW 】— — LWEIGHT （线宽） 【UN 】— — UNITS（图形单位）ATT 】—— ATTDEF （属性定义） 【ATE 】—— ATTEDIT （编辑属性）AL 】—ALIGN （对齐）【EXP 】—EXPORT （输出其它格式文件）LI 】——LIST （显示图形数据信息）【IMP 】——IMPORT （ 输入文件）ADC 】 — ADCENTER （设计中心 Ctrl ＋2）【EXIT 】—— QUIT （退出）CH / MO 】— PROPERTIES （修改特性 Ctrl ＋1） 【OP,PR 】—— OPTIONS BO 】— — BOUNDARY （边界创建， 包括创建闭合多段线和面域）2、（自定义 CAD 设置）文案常用功能键 ：【 F1】—— HELP ——帮助F3】—— OSNAP ——对象捕捉F8】—— ORTHO ——正交PRINT 】 —— PLOT （打印）【PU 】——PURGE （清除垃圾）R 】—— REDRAW （重新生成） 【 REN 】—— RENAME （重命名）SN 】——SNAP （捕捉栅格） 【DS 】—— DSETTINGS （设置极轴追踪）OS 】—— OSNAP （设置捕捉模式） 【PRE 】—— PREVIEW （打印预览） TO 】——TOOLBAR （工具栏） 【V 】—— V IEW （命名视图）AA 】— — AREA （面积） 【DI 】—— D IST （距离）3、绘图命令【PO 】—— POINT （点）【L 】—— LINE （直线） XL 】— — XLINE （射线） 【PL 】— — PLINE （多段线） ML 】— — MLINE （多线） 【SPL 】 —— SPLINE （样条曲线） POL 】 —— POLYGON （正多边形）【REC 】 —— RECTANGLE （矩形） C 】——CIRCLE （圆） 【A 】—— ARC （圆弧） DO 】— — DONUT （圆环） 【EL 】—— ELLIPSE （椭圆）REG 】 —— REGION （面域） 【MT 】— — MTEXT （多行文本） T 】—— MTEXT （多行文本）【B 】——BLOCK （块定义）I 】——INSERT （插入块）【W 】—— WBLOCK （定义块文件） DIV 】 —— DIVIDE （等分）【H 】——BHATCH （填充）4、修改命令CO 】— — COPY （复制） 【MI 】—— MIRROR （镜像） AR 】— — ARRAY （阵列） 【O 】— — OFFSET （偏移） RO 】— — ROTATE （旋转） 【M 】— — MOVE （移动） E 】——DEL 键—— ERASE （删除） 【X 】— — EXPLODE （分解） TR 】— — TRIM （修剪） 【EX 】— — EXTEND （延伸） S 】——STRETCH （拉伸） 【LEN 】 ——LENGTHEN （直线拉长） SC 】— — SCALE （比例缩放） 【BR 】— — BREAK （打断）CHA 】 —— CHAMFER （ 倒角 ） 【 F 】—— FILLET （倒圆角）PE 】— — PEDIT （多段线编辑） 【ED 】— — DDEDIT （修改文本） Find 】——查找 替换【Find 】——查找 替换5、视窗缩放P 】—— PAN （平移） Z 】——局部放大Z ＋E 】——显示全图 6、尺寸标注【DLI 】—— DIMLINEAR （直线标注） 齐标注）【DRA 】——DIMRADIUS （半径标注） 径标注） 【DAN 】—— DIMANGULAR （角度标注） 心标注）【 DOR 】—DIMORDINATE （点标注） 形位公差） LE 】—QLEADER （快速引出标注） 【DBA 】—DIMBASELINE （基线标注） DCO 】—DIMCONTINUE （连续标注）【D 】— DIMSTYLE （标注样式）DOV 】—DIMOVERRIDE （ 替换标注系统变量 【DED 】—DIMEDIT （编辑标注）（二）常用 CTRL 快捷键【 CTRL ＋1】—— PROPERTIES （修改特性 ） 【CTRL ＋2 】——ADCENTER （设 计中心）【CTRL ＋O 】—— OPEN （打开文件） 【CTRL ＋N 、M 】——NEW （新建文件）【CTRL ＋P 】 *PRINT （打印文件）【CTRL ＋S 】—— SAVE（保存文件）【Z 】＋空格＋空格——实时缩放Z+P 】——返回上一视图DAL 】,—— DIMALIGNED （对DDI 】—— DIMDIAMETER （直 【DCE 】——DIMCENTER （中 【TOL 】—【CTRL ＋ Z 】 — —UNDO （放弃） 【CTRL ＋C 】— — COPYCLIP （复制）【CTRL ＋B 】—— SNAP （栅格捕捉）捉）【CTRL ＋G 】—— GRID （栅格）【 CTRL ＋W 】——（对象追踪） 【CTRL ＋X 】—— CUTCLIP （剪切） CTRL ＋V 】——PASTECLIP （粘贴） 【CTRL ＋F 】—— OSNAP （对象捕【CTRL ＋ L 】—— ORTHO （正三）常用功能键F1】——HELP （帮助）【F2】——（文本窗口）F3】——OSNAP （对象捕捉）【F7】——GRIP （栅格）F8】——ORTHO （正交）输入方式详见下表：七个命令让你成为CAD 高手一、绘制基本图形对象1、几个基本常用的命令1.1 鼠标操作通常情况下左键代表选择功能，右键代表确定“回车”功能。
CAD命令、特殊符号代码大全
常见的快捷命令（一）字母类1、对象特性ADC, *ADCENTER（设计中心“Ctrl＋2”） CH, MO *PROPERTIES(修改特性“Ctrl＋1”) MA, *MATCHPROP（属性匹配） ST, *STYLE（文字样式）COL, *COLOR（设置颜色） LA, *LAYER（图层操作）LT, *LINETYPE（线形） LTS, *LTSCALE（线形比例）LW, *LWEIGHT （线宽） UN, *UNITS（图形单位）ATT, *ATTDEF（属性定义） ATE, *ATTEDIT（编辑属性）BO, *BOUNDARY（边界创建，包括创建闭合多段线和面域） AL, *ALIGN（对齐）EXIT, *QUIT（退出） EXP, *EXPORT（输出其它格式文件）IMP, *IMPORT（输入文件） OP,PR *OPTIONS（自定义CAD设置）PRINT, *PLOT（打印） PU, *PURGE（清除垃圾）R, *REDRAW（重新生成） REN, *RENAME（重命名）SN, *SNAP（捕捉栅格） DS, *DSETTINGS（设置极轴追踪）OS, *OSNAP（设置捕捉模式） PRE, *PREVIEW（打印预览）TO, *TOOLBAR（工具栏） V, *VIEW（命名视图）AA, *AREA（面积） DI, *DIST（距离）LI, *LIST（显示图形数据信息）2、绘图命令：PO, *POINT（点） L, *LINE（直线）XL, *XLINE（射线） PL, *PLINE（多段线）ML, *MLINE（多线） SPL, *SPLINE（样条曲线）POL, *POLYGON（正多边形） REC, *RECTANGLE（矩形）C, *CIRCLE(圆) A, *ARC(圆弧)DO, *DONUT（圆环） EL, *ELLIPSE（椭圆）REG, *REGION（面域） MT, *MTEXT（多行文本）T, *MTEXT（多行文本） B, *BLOCK（块定义）I, *INSERT（插入块） W, *WBLOCK（定义块文件）DIV, *DIVIDE（等分） H, *BHATCH（填充）3、修改命令：CO, *COPY（复制） MI, *MIRROR（镜像）AR, *ARRAY（阵列） O, *OFFSET（偏移）RO, *ROTATE（旋转） M, *MOVE（移动）E, DEL键 *ERASE（删除） X, *EXPLODE（分解）TR, *TRIM（修剪） EX, *EXTEND（延伸）S, *STRETCH（拉伸） LEN, *LENGTHEN（直线拉长）SC, *SCALE（比例缩放） BR, *BREAK（打断）CHA, *CHAMFER(倒角) F, *FILLET（倒圆角）PE, *PEDIT（多段线编辑） ED, *DDEDIT（修改文本）4、视窗缩放：P, *PAN（平移） Z＋空格＋空格, *实时缩放Z, *局部放大 Z+P, *返回上一视图Z＋E, *显示全图5、尺寸标注：DLI, *DIMLINEAR（直线标注） DAL, *DIMALIGNED（对齐标注）DRA, *DIMRADIUS（半径标注） DDI, *DIMDIAMETER（直径标注）DAN, *DIMANGULAR（角度标注） DCE, *DIMCENTER（中心标注）DOR, *DIMORDINATE（点标注） TOL, *TOLERANCE（标注形位公差）LE, *QLEADER（快速引出标注） DBA, *DIMBASELINE（基线标注）DCO, *DIMCONTINUE（连续标注） D, *DIMSTYLE（标注样式）DED, *DIMEDIT（编辑标注） DOV, *DIMOVERRIDE(替换标注系统变量)（二）常用CTRL快捷键【CTRL】＋1 *PROPERTIES(修改特性) 【CTRL】＋2 *ADCENTER（设计中心）【CTRL】＋O *OPEN（打开文件）【CTRL】＋N、M *NEW（新建文件）【CTRL】＋P *PRINT（打印文件）【CTRL】＋S *SAVE（保存文件）【CTRL】＋Z *UNDO（放弃）【CTRL】＋X *CUTCLIP（剪切）【CTRL】＋C *COPYCLIP（复制）【CTRL】＋V *PASTECLIP（粘贴）【CTRL】＋B *SNAP（栅格捕捉）【CTRL】＋F *OSNAP（对象捕捉）【CTRL】＋G *GRID（栅格）【CTRL】＋L *ORTHO（正交）【CTRL】＋W *（对象追踪）【CTRL】＋U *（极轴）（三）常用功能键【F1】 *HELP（帮助）【F2】 *（文本窗口）【F3】 *OSNAP（对象捕捉）【F7】 *G R IP（栅格）【F8】*OR THO（正交）输入方式详见下表：七个命令让你成为CAD高手一、绘制基本图形对象1、几个基本常用的命令1.1、鼠标操作通常情况下左键代表选择功能，右键代表确定“回车”功能。
CAD命令、特殊符号代码大全
特殊符号代码常见的快捷命令（一）字母类1、对象特性ADC, *ADCENTER（设计中心“Ctrl＋2”） CH, MO *PROPERTIES(修改特性“Ctrl＋1”) MA, *MATCHPROP（属性匹配） ST, *STYLE（文字样式）COL, *COLOR（设置颜色） LA, *LAYER（图层操作）LT, *LINETYPE（线形） LTS, *LTSCALE（线形比例）LW, *LWEIGHT （线宽） UN, *UNITS（图形单位）ATT, *ATTDEF（属性定义） ATE, *ATTEDIT（编辑属性）BO, *BOUNDARY（边界创建，包括创建闭合多段线和面域） AL, *ALIGN（对齐）EXIT, *QUIT（退出） EXP, *EXPORT（输出其它格式文件）IMP, *IMPORT（输入文件） OP,PR *OPTIONS（自定义CAD设置）PRINT, *PLOT（打印） PU, *PURGE（清除垃圾）R, *REDRAW（重新生成） REN, *RENAME（重命名）SN, *SNAP（捕捉栅格） DS, *DSETTINGS（设置极轴追踪）OS, *OSNAP（设置捕捉模式） PRE, *PREVIEW（打印预览）TO, *TOOLBAR（工具栏） V, *VIEW（命名视图）AA, *AREA（面积） DI, *DIST（距离）LI, *LIST（显示图形数据信息）2、绘图命令：PO, *POINT（点） L, *LINE（直线）XL, *XLINE（射线） PL, *PLINE（多段线）ML, *MLINE（多线） SPL, *SPLINE（样条曲线）POL, *POLYGON（正多边形） REC, *RECTANGLE（矩形）C, *CIRCLE(圆) A, *ARC(圆弧)DO, *DONUT（圆环） EL, *ELLIPSE（椭圆）REG, *REGION（面域） MT, *MTEXT（多行文本）T, *MTEXT（多行文本） B, *BLOCK（块定义）I, *INSERT（插入块） W, *WBLOCK（定义块文件）DIV, *DIVIDE（等分） H, *BHATCH（填充）3、修改命令：CO, *COPY（复制） MI, *MIRROR（镜像）AR, *ARRAY（阵列） O, *OFFSET（偏移）RO, *ROTATE（旋转） M, *MOVE（移动）E, DEL键 *ERASE（删除） X, *EXPLODE（分解）TR, *TRIM（修剪）EX, *EXTEND（延伸）S, *STRETCH（拉伸） LEN, *LENGTHEN（直线拉长）SC, *SCALE（比例缩放） BR, *BREAK（打断）CHA, *CHAMFER(倒角) F, *FILLET（倒圆角）PE, *PEDIT（多段线编辑） ED, *DDEDIT（修改文本）4、视窗缩放：P, *PAN（平移） Z＋空格＋空格, *实时缩放Z, *局部放大 Z+P, *返回上一视图Z＋E, *显示全图5、尺寸标注：DLI, *DIMLINEAR（直线标注） DAL, *DIMALIGNED（对齐标注）DRA, *DIMRADIUS（半径标注） DDI, *DIMDIAMETER（直径标注）DAN, *DIMANGULAR（角度标注） DCE, *DIMCENTER（中心标注）DOR, *DIMORDINATE（点标注） TOL, *TOLERANCE（标注形位公差）LE, *QLEADER（快速引出标注） DBA, *DIMBASELINE（基线标注）DCO, *DIMCONTINUE（连续标注） D, *DIMSTYLE（标注样式）DED, *DIMEDIT（编辑标注） DOV, *DIMOVERRIDE(替换标注系统变量)（二）常用CTRL快捷键【CTRL】＋1 *PROPERTIES(修改特性) 【CTRL】＋2 *ADCENTER（设计中心）【CTRL】＋O *OPEN（打开文件）【CTRL】＋N、M *NEW（新建文件）【CTRL】＋P *PRINT（打印文件）【CTRL】＋S *SAVE（保存文件）【CTRL】＋Z *UNDO（放弃）【CTRL】＋X *CUTCLIP（剪切）【CTRL】＋C *COPYCLIP（复制）【CTRL】＋V *PASTECLIP（粘贴）【CTRL】＋B *SNAP（栅格捕捉）【CTRL】＋F *OSNAP（对象捕捉）【CTRL】＋G *GRID（栅格）【CTRL】＋L *ORTHO（正交）【CTRL】＋W *（对象追踪）【CTRL】＋U *（极轴）（三）常用功能键【F1】 *HELP（帮助）【F2】 *（文本窗口）【F3】 *OSNAP（对象捕捉）【F7】 *G R IP（栅格）【F8】 *ORTHO（正交）-----精心整理，希望对您有所帮助!。
CAD命令、特殊符号代码大全
特殊符号代码常见的快捷命令（一）字母类1、对象特性ADC,*ADCENTER（设计中心“Ctrl＋2”）CH,MO*PROPERTIES(修改特性“Ctrl＋1”)MA,*MATCHPROP（属性匹配）ST,*STYLE（文字样式）COL,*COLOR（设置颜色）LA,*LAYER（图层操作）LT,*LINETYPE（线形）LTS,*LTSCALE（线形比例）LW,*LWEIGHT（线宽）UN,*UNITS（图形单位）ATT,*ATTDEF（属性定义）ATE,*ATTEDIT（编辑属性）BO,*BOUNDARY（边界创建，包括创建闭合多段线和面域）AL,*ALIGN（对齐）EXIT,*QUIT（退出）EXP,*EXPORT（输出其它格式文件）IMP,*IMPORT（输入文件）OP,PR*OPTIONS（自定义CAD设置）PRINT,*PLOT（打印）PU,*PURGE（清除垃圾）R,*REDRAW（重新生成）REN,*RENAME（重命名）SN,*SNAP（捕捉栅格）DS,*DSETTINGS（设置极轴追踪）OS,*OSNAP（设置捕捉模式）PRE,*PREVIEW（打印预览）TO,*TOOLBAR（工具栏）V,*VIEW（命名视图）AA,*AREA（面积）DI,*DIST（距离）LI,*LIST（显示图形数据信息）2、绘图命令：PO,*POINT（点）L,*LINE（直线）XL,*XLINE（射线）PL,*PLINE（多段线）ML,*MLINE（多线）SPL,*SPLINE（样条曲线）POL,*POLYGON（正多边形）REC,*RECTANGLE（矩形）C,*CIRCLE(圆)A,*ARC(圆弧)DO,*DONUT（圆环）EL,*ELLIPSE（椭圆）REG,*REGION（面域）MT,*MTEXT（多行文本）T,*MTEXT（多行文本）B,*BLOCK（块定义）I,*INSERT（插入块）W,*WBLOCK（定义块文件）DIV,*DIVIDE（等分）H,*BHATCH（填充）3、修改命令：CO,*COPY（复制）MI,*MIRROR（镜像）AR,*ARRAY（阵列）O,*OFFSET（偏移）RO,*ROTATE（旋转）M,*MOVE（移动）E,DEL键*ERASE（删除）X,*EXPLODE（分解）TR,*TRIM（修剪）EX,*EXTEND（延伸）S,*STRETCH（拉伸）LEN,*LENGTHEN（直线拉长）SC,*SCALE（比例缩放）BR,*BREAK（打断）CHA,*CHAMFER(倒角)F,*FILLET（倒圆角）PE,*PEDIT（多段线编辑）ED,*DDEDIT（修改文本）4、视窗缩放：P,*PAN（平移）Z＋空格＋空格,*实时缩放Z,*局部放大Z+P,*返回上一视图Z＋E,*显示全图5、尺寸标注：DLI,*DIMLINEAR（直线标注）DAL,*DIMALIGNED（对齐标注）DRA,*DIMRADIUS（半径标注）DDI,*DIMDIAMETER（直径标注）DAN,*DIMANGULAR（角度标注）DCE,*DIMCENTER（中心标注）DOR,*DIMORDINATE（点标注）TOL,*TOLERANCE（标注形位公差）LE,*QLEADER（快速引出标注）DBA,*DIMBASELINE（基线标注）DCO,*DIMCONTINUE（连续标注）D,*DIMSTYLE（标注样式）DED,*DIMEDIT（编辑标注）DOV,*DIMOVERRIDE(替换标注系统变量)（二）常用CTRL快捷键【CTRL】＋1*PROPERTIES(修改特性)【CTRL】＋2*ADCENTER（设计中心）【CTRL】＋O*OPEN（打开文件）【CTRL】＋N、M*NEW（新建文件）【CTRL】＋P*PRINT（打印文件）【CTRL】＋S*SAVE（保存文件）【CTRL】＋Z*UNDO（放弃）【CTRL】＋X*CUTCLIP（剪切）【CTRL】＋C*COPYCLIP（复制）【CTRL】＋V*PASTECLIP（粘贴）【CTRL】＋B*SNAP（栅格捕捉）【CTRL】＋F*OSNAP（对象捕捉）【CTRL】＋G*GRID（栅格）【CTRL】＋L*ORTHO（正交）【CTRL】＋W*（对象追踪）【CTRL】＋U*（极轴）（三）常用功能键【F1】*HELP（帮助）【F2】*（文本窗口）【F3】*OSNAP（对象捕捉）【F7】*G R IP（栅格）【F8】*ORTHO（正交）。
