预应力筋张拉记录
预应力筋张拉记录一、工程名称：xxx工程二、施工单位：xxx建筑公司三、预应力筋张拉记录：1、预应力筋的种类及规格：本工程采用牌高强度预应力钢绞线，规格为Φ15.24mm，强度等级为1860MPa。
2、张拉设备：本工程采用公司生产的YDC240Q型千斤顶和ZB4-500型油泵进行预应力筋的张拉。
3、张拉程序：预应力筋的张拉遵循“双控”原则，即以张拉应力控制为主，以钢绞线的伸长值进行校核。
首先进行初始应力（10%σcon）的张拉，然后逐渐增加张拉应力至50%σcon、75%σcon、100%σcon （持荷5分钟锚固）。
4、张拉记录：四、本工程的预应力筋张拉记录表明，所有钢绞线在张拉过程中均未出现断裂现象，且实测伸长值符合设计要求，说明本工程的预应力筋张拉合格。
预应力张拉记录表在建筑工程中，预应力张拉是一种重要的施工方法，用于提高结构的强度和刚度，以及增强结构的耐久性。
预应力张拉记录表是记录预应力张拉过程和结果的重要工具。
一、预应力张拉记录表概述预应力张拉记录表是一份详细记录预应力张拉过程和结果的文件。
它包括施工时间、施工地点、施工方法、张拉材料、张拉设备、张拉结果等重要信息。
预应力张拉记录表是工程质量和安全控制的重要依据，也是工程竣工验收的必要资料。
二、预应力张拉记录表的重要性1、质量控制：预应力张拉记录表提供了详细的施工过程和结果，有助于质量控制人员及时发现和解决潜在问题，确保工程质量。
2、安全控制：预应力张拉记录表记录了详细的施工过程和结果，有助于安全控制人员及时发现和解决潜在的安全隐患，确保施工安全。
3、竣工验收：预应力张拉记录表是工程竣工验收的必要资料，其完整性将直接影响到工程的验收结果。
三、如何填写预应力张拉记录表1、施工时间：填写预应力张拉的开始时间和结束时间。
2、施工地点：填写预应力张拉的具体位置，包括建筑物的名称、楼层、跨度等信息。
3、施工方法：填写预应力张拉的施工方法，如后张法、先张法等。
预应力张拉技术交底
预应力张拉技术交底1. 工程概况本项目为XXX工程，位于XXX地区，主要包括XXX栋建筑物、XXX配套设施等。
工程结构体系为预应力混凝土框架结构，其中预应力张拉施工是关键环节。
为确保工程质量，提高预应力结构的使用性能，现就预应力张拉技术进行交底。
2. 预应力张拉原理预应力张拉技术是通过张拉预应力筋，使混凝土产生预压应力，从而提高结构的承载能力和抗裂性能。
预应力筋的张拉力通过锚具传递给混凝土，使混凝土产生压缩，从而形成预应力。
在荷载作用下，预应力筋与混凝土共同工作，抵消外部荷载产生的拉应力，使结构处于有预压应力的状态。
3. 预应力张拉工艺3.1 张拉设备使用XXX型号的液压张拉机进行预应力筋的张拉。
张拉设备应满足国家标准要求，并定期进行校验和维护。
3.2 张拉程序根据设计文件和规范要求，制定张拉程序。
张拉程序包括预应力筋的初始张力、控制应力、持荷时间等参数。
3.3 张拉伸长量控制预应力筋的张拉伸长量应满足设计要求。
采用伸长量控制法或应力控制法进行张拉，确保预应力筋的应力达到设计值。
张拉完成后，应及时进行锚固。
锚固方法应符合规范要求，确保预应力筋与混凝土牢固连接。
4. 质量控制与验收4.1 质量控制（1）预应力筋、锚具等原材料应符合国家标准和设计要求。
（2）张拉设备应定期进行校验和维护，确保其准确性和可靠性。
（3）张拉过程应严格按照张拉程序进行，确保预应力筋的应力、伸长量等参数符合设计要求。
预应力张拉工程完成后，应进行验收。
验收内容包括：（1）预应力筋的应力、伸长量等参数是否符合设计要求。
（2）锚固是否牢固，预应力筋与混凝土连接是否可靠。
（3）张拉记录是否完整、准确。
5. 安全施工5.1 施工人员应具备相应的专业技术知识和操作技能。
5.2 张拉设备应安装稳固，操作人员应佩戴个人防护用品。
5.3 张拉过程中，严禁非施工人员进入施工现场。
5.4 施工现场应做好安全防护措施，确保施工安全。
6. 环境保护6.1 施工过程中，应遵守国家环保法规，做好环境保护工作。
预应力张拉计算说明
预应力张拉计算说明预应力张拉计算及现场操作说明本合同段梁板均为先张梁板，根据台座设置长度，实际钢绞线下料长度为89米。
一、理论伸长量计算由公式ΔL=(Nk*L)/EA计算可得理论伸长量。
公式ΔL=(Nk*L)/E g A g中ΔL：理论伸长量Nk：作用于钢绞线的张拉力（控制应力σk= 1395Mp）L：钢绞线下料长度（89m）E g：钢绞线弹性模量（1.95Ｘ105 Mp）A g：钢绞线截面面积（140mm2）由公式计算得ΔL=（1395*140*89）/（195700*140）=0.63441m=634.41mm现场张拉采取五级张拉分别为10%σk，20%σk，40%σk，8 0%σk，100%σk；对应理论伸长量分别为L1，L2，L3，L4，L5，L6。
由公式计算得L1=63.44 mm（10%ΔL）L2=126.88 mm（20%ΔL）L3=253.76mm（40%ΔL）L4=507.52mm（80%ΔL）L5=634.41 mm（100%ΔL）二、现场张拉实测（一）现场张拉操作现场张拉采取六级张拉分别为10%σk，20%σk，40%σk , 8 0%σk，100%σk；对应伸长量分别为A，B，C，D，E。
张拉顺序：1、先张拉左侧锚端，用3#千斤顶张拉N1筋，张拉到10%σk，记录此时伸长量A1，再张拉到20%σk，记录此时伸长量B1;后依次张拉N2-N9，对称张拉，分别记录各自伸长量：A2，B2 (9)B9;锚固好左侧。
2、张拉右侧锚端，用1#、2#千斤顶同时同步张拉，张拉到40%σk，记录此时伸长量C，锚固后继续张拉到80%σk，记录此时伸长量D，继续张拉到100%σk，记录下各自伸长量为E。
C、D、E值均为两千斤顶伸长的平均值。
（二）数据处理N1实际伸长量L n1=E+C或L n1=E+2（B1-A1）N2实际伸长量L n1=E+C或L n1=E+2（B2-A2）N3实际伸长量L n1=E+C或L n1=E+2（B3-A3）N4实际伸长量L n1=E+C或L n1=E+2（B4-A4）N5实际伸长量L n1=E+C或L n1=E+2（B5-A5）N6实际伸长量L n1=E+C或L n1=E+2（B6-A6）N7实际伸长量L n1=E+C或L n1=E+2（B7-A7）N8实际伸长量L n1=E+C或L n1=E+2（B8-A8）N9实际伸长量L n1=E+C或L n1=E+2（B9-A9）三、现场张拉注意要点1、现场张拉伸长值与理论伸长值必须随时比对，不得超过理论伸长值的±6%（即38.06mm）；2、张拉时应匀速缓慢张拉，并在每级处持荷5min后读数；3、张拉时注意观察钢绞线断丝数，超过规定值必须替换，从新张拉；4、钢绞线张拉8小时后，才可进行下步钢筋施工。
张拉记录表

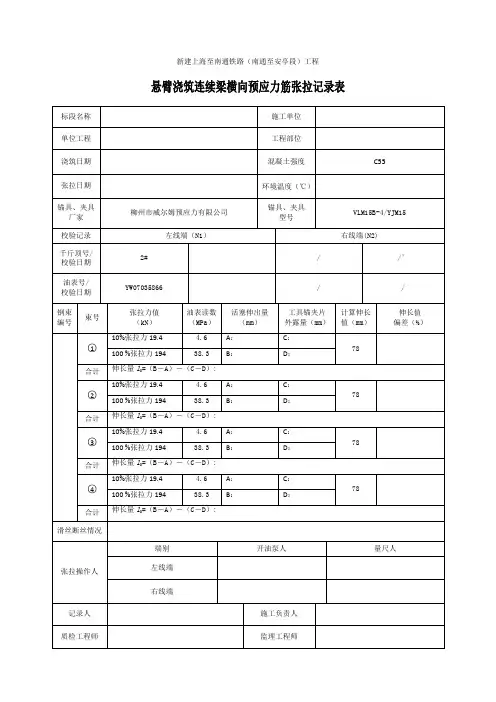

悬臂浇筑连续梁横向预应力筋张拉记录表
悬臂浇筑连续梁横向预应力筋张拉记录表
悬臂浇筑连续梁横向预应力筋张拉记录表
新建上海至南通铁路（南通至安亭段）工程
悬臂浇筑连续梁纵向预应力张拉记录表
新建上海至南通铁路（南通至安亭段）工程
悬臂浇筑连续梁纵向预应力张拉记录表
新建上海至南通铁路（南通至安亭段）工程
悬臂浇筑连续梁纵向预应力张拉记录表
悬灌梁竖向预应力筋张拉记录表
备注：ΔL钢筋总伸长量=｛L2（控制应力）-L1（初始应力）｝
悬灌梁竖向预应力筋张拉记录表
备注：ΔL钢筋总伸长量=｛L2（控制应力）-L1（初始应力）｝
新建上海至南通铁路（南通至安亭段）工程
悬灌梁竖向预应力筋张拉记录表
备注：ΔL钢筋总伸长量=｛L2（控制应力）-L1（初始应力）｝
悬灌梁竖向预应力筋张拉记录表
备注：ΔL钢筋总伸长量=｛L2（控制应力）-L1（初始应力）｝
悬灌梁竖向预应力筋张拉记录表
备注：ΔL钢筋总伸长量=｛L2（控制应力）-L1（初始应力）｝。
旁站记录表 (后张法预应力筋张拉)
工程项目名称：曹妃甸工业区西通路高架一期工程编号:
旁站监理的部位或工序：
旁站开始时间：日时分
旁站结束时间：日时分
一、张拉前检查
张拉人员
上岗证
6．技术管理人员是否到位（技术员质检员）
二、监理情况：
1、施工工艺是否按已批准的施工组织设计（方案）执行：是□否□
2、特种作业人员是否持证上岗：是□否□3、张拉情况记录如下：
钢束编号及根数、
长度
初应力
15%
2倍初应力
30%
张拉控制力（KN）
理论伸长量(mm)
偏差率
油表读数
伸长值
油表读数
1．张拉时砼的外观和尺寸应符合质量标准要求□是□否；砼龄期天（不小于10天）；抗压强度设计值MPa，实测值Mpa，混凝土弹性模量。2．张拉端工作面是否达到安全要求，安全措施是否到位。□是□否；3．张拉设备校验工作是否满足相关要求；□是□否；预应力筋、锚具、夹具和连接器进场后按规定抽样试验，试验结果是否合格；安装位置是否符合设计要求□是□否；千斤顶编号油表编号精度压力表（～MPa）千斤顶编号油表编号精度压力表（～MPa）4．预应力筋理论伸长量已复核；张拉顺序已交底。二端张拉时通讯措施符合要求□是□否；5．预应力筋张拉的操作人员的上岗证是否符合相关规定。
伸长值
油表读数
伸长值
油表读数
伸长值
油表读数
伸长值
油表读数
伸长值
4．张拉完毕后预应力筋的切割方法、外露长度是否符合设计及规范要求。□是□否
三、发现问题：
四、处理意见：
预应力筋张拉和放张检验批质量验收记录
预应力筋张拉和放张检验批质量验收记录(50204-2002)表 6.4 编号：020104□□□（3）020104□□□（3）说明主控项目6.4.1预应力筋张拉或放张时，混凝土强度应符合设计要求；当设计无具体要求时，不应低于设计的混凝土立方体抗压强度标准值的75%。
检查数量：全数检查。
检验方法：检查同条件养护试件试验报告。
6.4.2预应力筋的张拉力、张拉或放张顺序及张拉工艺应符合设计及施工技术方案的要求，并应符合下列规定：1、当施工需要超张拉时，最大张拉应力不应大于国家现行标准《混凝土结构设计规范》50010的规定；2、张拉工艺应能保证同一束中各根预应力筋的应力均匀一致；3、后张法施工中，当预应力筋是逐根或逐束张拉时，应保证各阶段不出现对结构不利的应力状态；同时宜考虑后批张拉预应力筋所产生的结构构件的弹性压缩对先批张拉预应力筋的影响，确定张拉力；4、先张法预应力筋放张时，宜缓慢放松锚固装置，使各根预应力筋同时缓慢放松；5、当采用应力控制方法张拉时，应校核预应力筋的伸长值。
实际伸长值与设计计算理论伸长值的相对允许偏差为±6%。
检查数量：全数检查。
检验方法：检查张拉记录。
6.4.3预应力筋张拉锚固后实际建立的预应力值与工程设计规定检验值的相对允许偏差为±5%。
检查数量：对先张法施工，每工作班抽查预应力筋总数的1%，且不少于3根；对后张法施工，在同一检验批内，抽查预应力筋总数的3%，且不少于5束。
检验方法：对先张法施工，检查预应力筋应力检测记录；对后张法施工，检查见证张拉记录。
6.4.4张拉过程中应避免预应力筋断裂或滑脱；当发生断裂或滑脱时，必须符合下列规定：1、对后张法预应力结构构件，断裂或滑脱的数量严禁超过同一截面预应力筋总根数的3%，且每束钢丝不得超过一根；对多跨双向连续板，其同一截面应按每跨计算；2、对先张法预应力构件，在浇筑混凝土前发生断裂或滑脱的预应力筋必须予以更换。
检查数量：全数检查。
纵向、横向、竖向预应力筋张拉数据记录表格
编号：
计算 钢束 伸长 活塞伸出量 夹片外露 活塞伸出量 夹片外露 活塞伸出量 夹片外露 总伸 量 长量 (80% 久 永 久 永 久 永 久 永 久 永 久 永 ) 20%控制应力 50%控制应力 100%控人
张拉操作人 永温端 记录人 施工责任人 质检工程师 监理工程师
新建贵阳市域铁路久长至永温线
悬灌梁纵向预应力筋张拉记录表
标段名称 单位工程 混凝土强度（Mpa) 设计张拉应力（Mpa) 校验记录 千斤顶号/校验日期 油表号/校验日期 张 拉 钢束编号 顺 序 20%控制应力 （Mpa) 油表值 久长/永温 1 / / 2 / / 3 / / 滑丝段丝情况 端别 张拉操作人 久长端 油泵操作工 50%控制应力 （Mpa) 油表值 久长/永温 / / / / / / 100%控制应力 （Mpa) 油表值 久长/永温 / / / / / / 测量钢束伸长（mm） 新建贵阳市域铁路久长至永温线 施工单位 工程部位 混凝土弹性模量 环境温度（°C） 久长端 中铁一局集团有限公司 浇注日期 张拉日期 锚具、夹具型号 永温端
预应力筋张拉记录(一)(含填写内容)
理论伸长值(mm)
283
B端
3
1208断ຫໍສະໝຸດ 滑丝情况无初始应力
256 Mpa
控制应力值
1280 Mpa
超张拉控制应力值
\ Mpa
预应力
钢筋编号
预应力
钢筋束长(m)
张拉初始力kN
初应力阶段油表读数
控制
张拉力kN
控制应力阶段油表读数
超张拉
控制张
拉力kN
超张拉控制阶段油表
读数
实测
伸长值
(mm)
伸长值偏差
预应力筋张拉记录（一）
编号：轨程施记16
工程名称：
施工单位：张拉日期：年月日第页共页
结构部位
xxx#—xxx#箱梁
构件编号
xxx#—xxx#
张拉方式
两端张拉
预应力钢筋种类
标准型钢绞线
规格
1×7公称直径15.2mm
标准抗拉
强度
1860Mpa
张拉时混凝
土强度
60.1 Mpa
张拉极具编号
A端
千斤顶
1
压力表
A端
B端
A端
B端
A端
B端
N2-4
89.825
681
8.8
8.9
3405
41.7
44
\
\
\
286.0
4.9%
N2-1
89.825
681
8.8
8.9
3405
41.7
44
\
\
\
283.5
4.1%
N2-2
89.825
681
8.8
8.9
预应力筋张拉原始记录
5ZHL
监理（建设）单位
专业监理工程师 (建设单位项目技术负责人):
何功
专业工长
施工单位 专业质检员
施工班组长
说明：1.本记录表是用千斤顶、锚夹具等张拉设备按施工工艺要求施加预应力实施过程的记录。 2.施加预应力所用的机具设备及仪表，应校验合格。
XX-C4-6219
32MPa
构件 钢束 编号 编号
1-1
一端张拉
初应 两倍初 锚固 力时 应力时 时
11 22 496
张拉实际伸长值（mm）
另一端张拉
初应力 回
初应 两倍初 锚固 以下推算 缩 力时 应力时 时 伸长值 值
/
/
/
11
5
累计 伸长
理论 偏 伸长 差 滑丝断
值 率 丝情况 mm ％
502 530 -5 无
检验批编 号
张拉日期 实际张拉
力
XX-C5-71168003 20××年 ××月
××日
2511
千斤顶
压力表
01 编号
02
型号 规格
YDC5000 YDC5000
编号
5289 4806
检定有效 截止日期
××/×/×× ××/××/××
张拉程序
0 → 1.03 σcon 锚固
混凝土设计强度
C40
张拉时混凝土实际强度
预应力ቤተ መጻሕፍቲ ባይዱ张拉原始记录
XX-C4-6219 0 0 1
工 程 名 称 XXXXXXXX及综合配套设施工程
施 工 单 位 XXXX建设有限公司
分部/子分部/分项 主体结构/混凝土结构/预应力
施工部位
五楼转换层大梁
预应力筋规格及 钢绞线15.2mm
混凝土预应力筋张拉标准
混凝土预应力筋张拉标准一、前言随着现代化建筑技术的发展，混凝土预应力构件作为一种重要的结构形式，已经被广泛应用于各种建筑工程中。
在混凝土预应力构件的制作中，预应力筋的张拉过程显得尤为重要，因为预应力筋的张拉质量直接影响整个构件的强度、稳定性和使用寿命。
为了保证预应力筋的张拉质量，需要制定相应的标准，本文就混凝土预应力筋张拉标准进行详细介绍。
二、标准范围本标准适用于各种混凝土预应力构件的预应力筋张拉过程，包括桥梁、隧道、高层建筑、水利工程等。
三、术语定义1. 拉力：指预应力筋在张拉过程中受到的外力，通常用“P”表示；2. 张拉：指将预应力筋拉伸到设计所需的张拉力度的过程；3. 预应力：指在混凝土中预先施加的拉应力，以提高混凝土的承载能力；4. 预应力力度：指预应力筋张拉到的力度大小，通常用“F”表示；5. 预应力损失：指预应力筋在张拉过程中由于混凝土收缩、膨胀等原因而失去的预应力；6. 预应力筋：指在混凝土中施加预应力的钢筋；7. 应力：指单位面积上的力量大小，通常用“σ”表示；8. 应变：指单位长度上的形变大小，通常用“ε”表示。
四、工艺要求1. 预应力筋的选择：预应力筋应符合设计要求，并满足GB/T1499.2-2007《钢筋混凝土用钢筋第2部分：冷拔钢丝、钢绞线》或YB/T5004-2001《预应力钢筋》中的相关要求；2. 预应力筋的加工：预应力筋应在工厂内进行加工，加工设备应符合GB/T16270-1996《机械设备通用技术条件》或JB/T6406-2006《预应力筋加工设备》中的相关要求；3. 预应力筋的保护：预应力筋应采取适当的防腐措施，如涂刷防锈漆等；4. 预应力筋的张拉：预应力筋的张拉应按照设计要求进行，张拉过程应记录张拉力度、伸长量、伸长率等数据，以便于后续的检查和评估。
五、质量控制1. 张拉前的检查：在进行预应力筋的张拉前，应对预应力筋进行检查，确认预应力筋的质量和尺寸符合设计要求；2. 张拉过程中的检查：在进行预应力筋的张拉过程中，应对张拉力度、伸长量、伸长率等数据进行记录，并及时发现和处理张拉中的问题；3. 张拉后的检查：在进行预应力筋的张拉后，应对张拉后的预应力度进行检查，确认预应力度符合设计要求。
预应力筋张拉原始记录表 最新版
构件 标号
钢束 编号
1#
1#
记录人: 专业监理工程师:
施工班组长:
专业工长(施工员)：
日
XXX
拉
偏差率 (%)
2%
预应力筋张拉原始记录表
GD2301054 单位(子单位)工程名 称 施工部位 一层屋面 预应力类型 夹片式 设计控制应 1302 力(Mpa) 千斤顶型号 规格 施工单位 张拉日期 2011 年 1 月 1 日
预应力筋规格 φ 15.24mm 及抗拉强度 1860MPa 张拉千斤顶 千斤顶编号 张拉程序 混凝土设计强度 构件 长度 (m) 21 C35 1#
实际张拉力 187.7KN (KN) 压力表
QYCM-300
压力表编号
1#
检长度-安装锚具-杆千斤顶开始张拉 张拉时混凝土实际强 49 度 张拉实际伸长值(mm) 一端张拉 0.1 σ con 21 锚固 0.1 σ con 另一端张拉 锚固 初应力 以下推 算伸长 值 141 回 累计 缩 伸长 值 1 162 理论伸 偏差率 长值 (%) (mm) 165 2%
预应力张拉质量现场记录表 公路施工
预应力张拉质量现场记录表
承包单位：四川泸州通达路桥有限公司监理单位：四川京海路桥监理咨询有限公司合同号：Ⅱ编 号：记录表17
工程名称
梁编号
张拉时砼强度
MPa
张拉日期
年 月 日
钢绞线卷号
钢绞线截面积
mm2
钢绞线弹性模量
N/mm2
标梁长度(m)
梁长度(m)
单根钢绞线张拉控制力
标定日期
顶编号
3:
4:
油压表编号
3:
4:
标定日期
孔道摩阻损失测定值(KN)
锚圈口摩阻损失测定值(KN)
夹片回缩测定值(mm)
钢绞线束编号
张拉力( %)
张拉力( %)ຫໍສະໝຸດ 张拉力( %)滑断丝情况实际张拉总伸长值(mm)
伸长值率=(实际-理论)/理论
备注
初始读数
(mm)
油表读数
(MPa)
读数
(mm)
油表读数
195.3KN
单根钢绞线平均张拉力
1#: 2#: 3#: 4#:
5#: 6#: 7#: 8#
标梁各束钢绞线张拉长度(m)
1#: 2#: 3#: 4#:
5#: 6# 7#: 8#:
梁各束钢绞线理论伸长值(mm)
1#: 2#: 3#: 4#:
5#: 6#: 7#: 8#:
顶编号
1:
2:
油压表编号
1:
2:
(MPa)
伸长值
(mm)
读数
(mm)
油表读数
(MPa)
持荷时间
(min)
1#
顶 #
注:考虑到孔道锚圈口摩阻损失和夹片回缩需超张拉 %
预应力施工质量控制要点
预应力施工质量控制要点1、涉及规范1)《预应力混凝土用钢丝》GB/T52232)《预应力混凝土用钢绞线》GB/T52243)《无粘结预应力钢绞线》JG1614)《预应力筋锚具、夹具和连接器》GB/T143705)《预应力锚具、夹具和连接器应用技术规程》JGJ856)《预应力混凝土用金属螺旋管》JG2257)《预应力混凝土用塑料螺旋管》JT/T5298)《无粘结预应力混凝土结构技术规程》JGJ/T929)《城市桥梁工程施工与质量验收规范》CJJ2-200810)《北京市城市桥梁工程施工技术规程》DBJ01-46-200111)《北京市地方标准——市政基础设施工程资料管理规程》DB11/T808-201112)《公路桥涵施工技术规范》JTG/T F50-20112、涉及到进场复试试验项目及技术要求1）钢绞线①预应力钢绞线进场复试批次：《公路桥涵施工技术规范》JTG/T F50-2011、《城市桥梁工程施工与质量验收规范》CJJ2-2008、《北京市城市桥梁工程施工技术规程》DBJ01-46-2001均规定预应力钢绞线进场检测60T一批，抽取三盘在盘中正常部位取样进行检测，检测包括表面质量、直径偏差和力学性能检测。
②表面质量、直径偏差检测项目按照《预应力混凝土用钢绞线》GB/T5224规定1×2结构钢绞线尺寸及允许偏差1×3结构钢绞线尺寸及允许偏差D nd1×7结构钢绞线尺寸及允许偏差。
当用于煤矿时需标示说明，其直径允许偏差为-0.20mm～+0.60mm。
③力学性能复试：按照《预应力混凝土用钢绞线》GB/T5224规定1×2结构钢绞线力学性能2）锚具、夹具及连接器①预应力锚具进场复试批次：按照《预应力筋锚具、夹具和连接器》GB/T14370《预应力锚具、夹具和连接器应用技术规程》JGJ85规定，预应力锚具、夹具及连接器同一种材料和同一生产工艺条件下的产品，同批进场时可视为同一检验批。
第四章地基与基础工程资料
上一页
下一页
返回
第五节地基与基础工程质量验收记录
(9)对跨度不小于4m的现浇钢筋混凝土梁、板，其模板应按设计要求起 拱;当设计无具体要求时，起拱高度宜为跨度的1 /1 000~3 /1 000;水准 仪、拉线和尺量检查。 (10)固定在模板上的预埋件、预留孔和预留洞均不得遗漏，且应安装 牢固，其偏差符合规定;尺量检查。 (11)现浇结构模板安装的偏差符合规定;经纬仪、水准仪、2 m靠尺和 塞尺、拉线和尺量检查。
上一页
返回
第四节混凝土基础工程施工试验记录
一、钢筋连接试验记录(表C6-6 )
《钢筋连接试验记录》填写要点如下: (1)由具备相应资质等级的检测单位出具后随相关资料进人资料流程。 (2)用于焊接、机械连接钢筋的力学性能和工艺性能应符合现行国家标 准。 (3)正式焊(连)接工程开始前及施工过程中，应对每批进场钢筋，在现 场条件下进行工艺检验，工艺检验合格后方可进行焊接或机械连接的 施工。 (4)钢筋焊接接头或焊接制品、机械连接接头应按焊(连)接类型和验收 批的划分进行质量验收并现场取样复试。
下一页
返回
第四节混凝土基础工程施工试验记录
(5)承重结构工程中的钢筋连接接头应按规定实行有见证取样和送检的 管理。 (6)采用机械连接接头形式施工时，技术提供单位应提交由有相应资质 等级的检测机构出具的形式检验报告。 (7)焊(连)接工人必须具有有效的岗位证书。 (8)试验报告中应写明工程名称、钢筋级别、接头类型、规格、代表数 量、检验形式、试验数据、试验日期以及试验结果。 (9)本表由建设单位、施工单位、城建档案馆各保存一份。 (10)钢筋连接试验项目、组批原则应符合规范规定要求。
上一页
下一页
返回
第五节地基与基础工程质量验收记录
预应力筋张拉
② 台面 台面是预应力构件成型的胎模，要求地基坚实平整，它 是在厚150mm夯实碎石垫层上，浇筑60～80mm厚C20混凝土面 层，原浆压实抹光而成。台面要求坚硬、平整、光滑，沿其
纵向有3%的排水坡度。
③ 横梁 横梁以墩座牛腿为支承点安装其上，是锚固夹具临时固 定预应力筋的支承点，也是张拉机械张拉预应力筋的支座。 横梁常采用型钢或钢筋混凝土制作。
（2） 槽式台座
槽式台座由端柱、传力柱、横梁和台面组成。 槽式台座既可承受拉力，又可作蒸汽养护槽，适用于张拉
吨位较高的大型构件，如屋架、吊车梁等。
槽式台座构造如图5.4所示。 槽式台座需进行强度和稳定性计算。端柱和传力柱的强度
按钢筋混凝土结构偏心受压构件计算。槽式台座端柱抗倾
覆力矩由端柱、横梁自重力矩及部分张拉力矩组成。
墩式台座由台墩、台面与横梁等组成。台墩和台面共 同承受拉力。墩式台座用以生产各种形式的中小型构件。
① 台墩
台墩是承力结构，由钢筋混凝土浇筑而成。
承力台墩设计时，应进行稳定性和强度验算。稳定性
验算一般包括抗倾覆验算与抗滑移验算。抗倾覆系数 不得小于1.5，抗滑移系数不得小于1.3。
抗倾覆验算的计算简图如图5.3所示。
的连接，宜采用对焊连接，且应先焊接后冷拉，以免焊
接而降低冷拉后的强度。预应力钢筋的制作，一般有对 焊和冷拉两道工序。
预应力钢筋铺设时，钢筋与钢筋、钢筋与螺丝端杆的连
接可采用套筒双拼式连接。
（2）钢筋（丝）的镦头
预应力筋（丝）固定端采用镦头夹具锚固时，钢筋（丝）
端头要镦粗形成镦粗头。
镦头一般有热镦和冷镦两种工艺。 热镦在手动电焊机上进行，钢筋（丝）端部在喇叭口紫
2、夹具
