施耐德ATS48软启动器使用手册

施耐德ATS48软启动器使用手册

Altistart 48软起动-软停止单元用户手册User's Manual中文23中文目录起动器设置步骤4出厂配置6初步建议7技术规格8操作建议9起动器-电机组合12尺寸18安装建议20壁挂式或落地式安装的壳体21电源端子22控制端子27连线/RUN-STOP 命令28应用接线图29热保护39显示组件及编程43远程操作盘选件46设定菜单 (Set)47保护菜单 (PrO)52高级设定菜单 (drC)56I/O 菜单 (IO)60第二电机参数菜单 (St2)64通讯菜单 (COP)68参数显示菜单 (SUP)70兼容性表73维护74故障、原因、处理方法75配置/设定值表80中文起动器设置步骤1、Altistart 48 的交货•检查印在标签上的起动器型号与定单相对应的提货单上标注的型号是否一致。

•打开Altistart 48的包装,确认在运输过程中没有发生损坏。

2、根据20页和21页上的指导安装 Altistart 483、按如下步骤连接 Altistart 48:•控制线路电源 (CL1 - CL2),确保电源断开•主电源 (1/L1 - 3/L2 - 5/L3),确保电源断开•电机 (2/T1 - 4/T2 - 6/T3),确保电机电压与电源电压匹配注意: 如果使用旁路接触器,应将其连接到电源端的 L1, L2, L3 和 Altistart 48 上的端子 A2, B2, C2 上。

见30 页图。

如果在电机三角形绕组中使用 ATS48•••Q,应遵循 10、11 页的说明以及 31 页的图示。

ATS48 电力部件框图进线电源2/T1 4/T2 6/T3电机A2 B2 C2起动器旁路45中文起动器设置步骤控制端子的出厂配置:连接RUN (运行) 和STOP (停止) 命令,如有必要还应连接其他输入/输出端子。

Stop 为 1 (通) 且RUN 为 1 (通): 起动命令。

Stop 为 0 (断) 且RUN 为 1 或0: 停机命令。

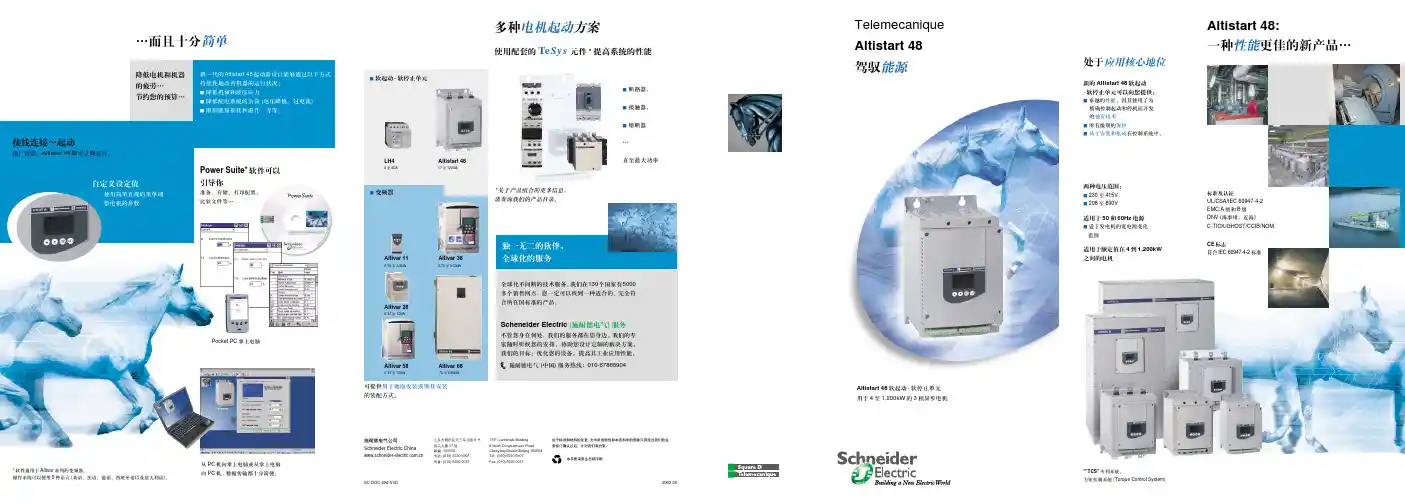

施耐德软启动ATS 48软起动器产品简介

施耐德软启动ATS 48软起动器产品简介

!"
!
!"#$%&
!"#$%& !"#$( !"#$ !"#$%&%'( !"# $%& )
!"
!"#$%&'()*+,-
! (Smoke extraction)" !"#$%&$'() !"#$%& !"#$%&'()*& ( !"#$%&' !"#$%) (
ATS 48D17Q ATS 48D22Q ATS 48D32Q ATS 48D38Q ATS 48D47Q ATS 48D62Q ATS 48D75Q ATS 48D88Q ATS 48C11Q ATS 48C14Q ATS 48C17Q ATS 48C21Q ATS 48C25Q ATS 48C32Q ATS 48C41Q ATS 48C48Q ATS 48C59Q ATS 48C66Q ATS 48C79Q ATS 48M10Q ATS 48M12Q
!"#$%&'( !"#$%&' !"#$% !"#$% !"#$%&'
()*+,-./0(1
PC
*"TCS"
2002.06
!
!"# (Torque Control System)
TCS* !"#$
!"#$% (motor torque control) *TCS !"# Altistart 48 !" !"#$%&'()*+

AST48用户手册

AST48用户手册
目前,施耐德电气在中国共建立了77个办事处,26家工厂,6个物流中心,1个研修学院,3个研发 中心,1个实验室,500家分销商和遍布全国的销售网络。施耐德电气中国目前员工数近22,000
人。通过与合作伙伴以及大量经销商的合作,施耐德电气为中国创造了成千上万个就业机会。
施耐德电气
能效管理平台
凭借其对五大市场的的深刻了解、对集团客户的悉心关爱,以及在能效管理领域的丰富经验,施
注意 : ATS 48 不要使用电机之外的其他负载 ( 例如禁止使用变压器和电阻器 )。 不要将功率因数校正电容连接在由 ATS 48 控制的电机的端子上。
标准应用
例如 : 离心泵 在标准应用中, ATS 48 设计能够提供如下功能 : • 在 S1 负荷中 : 冷态以 4In 电流持续 23 秒或 3In 电流持续 46 秒起动。 • 在 S4 负荷中 : 负载系数 50%,每小时起动 10 次,以 3In 持续 23 秒或 4In 电流起动 12 秒,或与此相当的热


电机连接取决于电源电压,在本例中
为星形连接。
电机连接取决于电源电压,在本例中 为三角形连接。
10Leabharlann 操作建议ATS 48 连接到电机三角形绕组,与每一绕组串联
ATS48•••Q 或 ATS48•••YS316 起动器可以串联接入电机三角形绕组中。它们由 1/3 线电流的电流驱动,这 样可以使用低额定值的起动器。
ATS48 电力部件框图
进线电源
2/T1 4/T2 6/T3 电机
A2 B2 C2 起动器旁路
4
起动器设置步骤
控制端子的出厂配置 :
可编程逻辑输入 电源逻辑输入 电源逻辑输出 可编程逻辑输出 可编程模拟输出 0V PTC 传感器输入

ATS48软起动器设计详解

ATS48软起动器设计详解

所有参数恢复到出厂设定值;
五.小结 上面介绍了 ATS48 软起动器的基本情况、基本选型方法、常用接线以及简
单的参数设置。对于一般应用,以上内容已满足。如有更多的需求,可参见《A TS48 用户手册》。
E、考虑温度、海拔等环境因素对输出电流的影响 温度:可在 40℃环境内正常使用。在 40℃~60℃之间,温度每升高 1℃,最大允 许电流降低 2%。 海拔:可在 1000 米海拔以下正常使用。1000 米以上每升高 100 米,电流降低 0.5%. 例:ATS48D32Q,环境 50℃,则 降容(50℃-40℃)×2%=20% ,最大允许电 流变为 32A×(1-20%)=25.6A 以上选型依据具体可参阅《ATS48 用户手册》。 三.硬件接线 ATS48 软起动器最常用的用法是:不可逆起动,带进线接触器,旁路,自由 停车或可控停车。接线图如下。
重载应用:例如研磨机 与标准应用相比,重载应用时软起动器选型一般选大一级。 再次情况下,ATS48 设计用于 S4 负荷,负载系数为 50%。每小时起动 5 次,电流 4In 持续 23 秒。电机若保护须符合 20 级保护等级。
D、起动器直接连接 or 电机内三角形连接
起动器直接连接电机,属于正常使用,选型时按照上面的方法即可,无需赘述。 以下两种接法均属于直接连接。
ATS48 软起动器设计详解
一.

ATS48 软起动器简介
ATS48 软起动器是目前施耐德主流推广的软起动器系列。产品性能稳定可 靠,且具有独有的转矩控制方式、全面完善的保护功能、丰富的通讯功能、齐全 的各项认证、可内三角连接、丰富的 I/O 端子等功能和特点,在工矿、污水处理、 建筑市政、石油化工、航海等许多行业具有广泛的应用。目前该产品全球市场占 有率位居前列。

施奈德ATS48软启动器参数设置

施奈德ATS48软启动器参数设置
施耐德ATS48软启动器参数设置表
编制: 审核: 批准: 页数:1页
功能
设置值
说明
菜单
代码
名称
Set
菜单
In
电机额定电流
*
电机铭牌额定电流
ILt
限制电流
400%
电机额定电流的百分比
ACC
加速斜坡时间
30S
力矩从0~Tn(额定力矩)的上升时间
Tq0
初始启动力矩
20%
电机额定力矩(Tn)的百分比
Sty
停机类型选择
LOC
电流过载阀值
110%
电机额定电流的百分比
tOL
电流过载时间
60S
电流超过LOC开始延时,低于LOC-10%复位
PHr
防止线路相序颠倒
123
电源相序为L1-L2-L3,反向报故障。
tbS
起动前的时间
2S
自由停车后,下次起动前的延时。
PHL
缺相阀值
10%
电机额定电流的百分比
PtC
激活PTC电机保护
ON
按力矩斜坡启动/减速
LSC
定子损耗补偿
50%
启动不稳定时降低该值
tIG
减速增益
40%
减速不稳定时调整该值
CSC
级联功能激活
OFF
功能无效
ULn
线电压
*
电源电压
FrC
线路频率
*
电源频率
I/O
菜单
LI3
逻辑输入
LIr
故障复位
LI4
逻辑输入
no
无定义
r1
继电器输出R1
rlF
故障继电器(启动器通电动作,故障断开)

施耐德ATS48软起动器快速调试手册V20150910

施耐德ATS48软起动器快速调试手册V20150910

施耐德ATS48软起动器快速调试手册 适用范围:施耐德ATS48系列软起动器。

接线示意图参数设置:设置菜单Set如果惯性比较大,可提高初始起动转矩应对。

建议不超过50%。

加速时间是指力矩从0到额定力矩的上升时间,并不是指实际上的切换时间。

切换旁路时间一般小于此时间。

此软起动具有软停止功能,但是并不经常应用。

停机类型选择自由停车即可。

保护菜单Pro跟据负载的特性选择电机热保护值。

可有10、15、20三档建议选择。

如果出现起动过载现象,建议逐级提高电机热保护值。

如果设为20依然过载,建议检查设备是否完好。

在某特殊工艺条件下,设备负载可能会突然产生变化。

造成缺相故障误报,建议缺相阀值设置为5%。

出厂值为10%。

高级设定菜单drC小电机模式适用于一般参数调试,但是功率不能小于软启动器额定功率的20%。

I/O菜单(IO)R1继电器一般设置为故障继电器,接入二次回路(参考二次接线图)。

R2继电器功能固定,为旁路接触器吸合信号。

AO输出配置为4-20mA信号,输出电机电流信号。

模拟信号输出比例表示,4-20mA对应0-200%电机额定电流。

好处在于可以通过DCS指示电机过流等状态。

我厂各机台基本都为此设置方式。

注意事项:参数设置中未提及的参数,参考说明书谨慎设置。

如使用旧软启动器,建议恢复出厂设置。

如果由于参数设置问题造成无法正常运行。

建议恢复出厂设置,后按照本手册重新设置。

参数组根据实际情况进行修改。

关于热保护复位PRO菜单下RTH。

当软起动器多次出现热动作后,软启内部储存电机热状态计算值(随时间递减)。

此功能模拟电机热保护,即为保护电机需要时间进行冷却。

但紧急情况下需要马上开机,可通过此参数复位此数值(不复位可造成再次热动作)。

但如果真实发生电机过热,复位此参数马上开机可能损伤电机。

更多功能应用参考相应说明书。

应用经验:编写:李鑫2015/9/10。

施奈德ATS48软启动器参数设置

施奈德ATS48软启动器参数设置
ON
按力矩斜坡启动/减速
LSC
定子损耗补偿
50%
启动不稳定时降低该值
tIG
减速增益
4能激活
OFF
功能无效
ULn
线电压
*
电源电压
FrC
线路频率
*
电源频率
I/O
菜单
LI3
逻辑输入
LIr
故障复位
LI4
逻辑输入
no
无定义
r1
继电器输出R1
rlF
故障继电器(启动器通电动作,故障断开)
LOC
电流过载阀值
110%
电机额定电流的百分比
tOL
电流过载时间
60S
电流超过LOC开始延时,低于LOC-10%复位
PHr
防止线路相序颠倒
123
电源相序为L1-L2-L3,反向报故障。
tbS
起动前的时间
2S
自由停车后,下次起动前的延时。
PHL
缺相阀值
10%
电机额定电流的百分比
PtC
激活PTC电机保护
施耐德
No.DQB-07042304
功能
设置值
说明
菜单
代码
名称
Set
菜单
In
电机额定电流
*
电机铭牌额定电流
ILt
限制电流
400%
电机额定电流的百分比
ACC
加速斜坡时间
30S
力矩从0〜Tn(额定力矩)的上升时间
TqO
初始启动力矩
20%
电机额定力矩(Tn)的百分比
Sty
停机类型选择
d
力矩斜坡停机
dEC
减速斜坡时间

施耐德ATS48软启说明书

施耐德ATS48软启说明书

施耐德ATS48软起说明书用于二合一循环水、冷冻新氟老氟盐水泵、干燥风机一、访问菜单二、按键及显示屏的功能存储,保存显示的选项:(ENT)存储某一值时显示屏将会闪烁。

三、启动器显示状态当电流限制用于起动器时,显示的值“XXX”将闪烁。

即使起动器上出现故障时仍然可以对参数进行修改。

四、设定菜单五、设定菜单这些设定参数只能在电机停机后进行修改。

六、保护菜单这些设定参数只能在电机停机后进行修改。

七、高级设定菜单高级设定参数(Advanced setting parameters) 只能在电机停机时进行修改。

八、电机参数菜单九、故障代码起动器不起动,无故障显示•无显示:检查控制电源 CL1/CL2 上是否有电源•检查显示的代码是否与起动器正常状态对应•检查是否有 RUN/STOP 命令不能被复位的故障当此类故障出现时,起动器锁定,电机转为自由停车模式。

故障迹象:•起动结束继电器 R2 断开•继电器 R1 断开 ( 在起动器锁定之后) •显示屏上故障代码闪烁•存储最近的 5 次故障。

重起动条件:•故障原因消失•控制电源断开及重新连接可以被复位并能使起动器自动重新起动的故障 (1)当此类故障出现时,起动器锁定,电机转为自由停车模式。

伴随自动重起动的故障迹象:•起动结束继电器 R2 断开•仅当作为隔离继电器时继电器 R1 断开。

如果配置为故障继电器则 R1 保持闭合。

•只要故障存在,显示屏上就一直有故障代码闪烁。

•存储最近的 5 次故障。

十、出厂设置及我们设置菜单代码出厂设定用户设定菜单代码出厂设定用户设定(1) 437 OFF NO 400% 400 OFF OFF 15S 15 OFF OFF -F- -F- OFF OFF 10 10 NO OFF OFF OFF 50%^ 50 OFF OFF 40% 无OFF OFF OFF OFF NO NO (1) 400 2S 2 AUt AUt 10% 5 LIA LIR OFF OFF LIL LIL OFF OFF tA1 tA1 NO NO rn1 rn1 0 0 rll rlF19.2kbps 19.2kbpsrn1 rn18n1 8n1 OCr OCr 5S 5,0 20 20 OFF OFF 200 200。

Schneider Electric Altistart 48 快速入门指南说明书

Schneider Electric Altistart 48 快速入门指南说明书

快速入门指南- Altistart 48下载手册•您必须具有详细的资料,以便能够进行安装和调试。

•以下信息用于无旁路使用情况下的 2 线控制模式且自由停车的简单应用。

•如果您需要更多信息或要了解其它应用,请参阅 上的《用户手册(1494409)》电气设备的安装、操作、维修和维护工作仅限于专业人员执行。

Schneider Electric 对于不遵循本说明而引发的任何后果概不负责。

检查软起动器的交付•打开ATS 48 的包装,确认在运输过程中没有发生损坏。

损坏的产品或附件有可能造成电击或设备意外运行。

如果您发现任何损坏情况,请与您当地的施耐德电气销售部门联系。

•检查铭牌上的软起动器型号是否与订购单提货单上的一致。

•记下软起动器型号: ATS48 ______ 和序列号:___________________检查线电压•检查线电压是否与软起动器的电压范围一致。

•线电压__________ V 软起动器电压范围 ______________ V •控制电压 _______ V 软起动器控制电压范围 _______ V垂直安装软起动器•用于气温低于或等于 40 °C 的环境。

.有关其它热状况,请参阅 上的《用户手册, (1494409) 》危险电击或设备意外运行请勿使用损坏的产品或附件。

如果不遵守这些说明,将会导致死亡或严重伤害。

危险电击、爆炸和电弧危险ATS48 软件起动器是开敞设备,必须安装在合适的机柜中。

若违背这些说明,则可能会导致严重的人身伤亡。

NHA9428800❶❷ATS48D75Y8B1240555046Altistart 48❸❹连接软起动器注意:关于其他接线,请参阅 上的《用户手册, (1494409) 》- 有关如何确定保护和控制设备规模的更多信息,请参阅 上的目录控制电路上电在不使用电源部件以及不给出运行命令的情况下加电。

•请检查S2 是否打为开启状态•闭合Q1, 然后Q3, Q4•起动器显示: nLP ( 指示电源断开)。

ATS48菜单详解

ATS48菜单详解

Division - Name - Date - Language
34
CSC 级联功能级活
级联功能激活 On;功能有效 OFF:功能无效 访问此参数的条件 继电器输出R1定义为隔离 继电器功能 未配置内三角接法 未配置强制自由停车端子 未配置预加热功能端子 定义一个输入端LI=LIC 最多255台电机
Division - Name - Date - Language
20
PHr 相序监测
如果电源电压相序与配置不同 软起动器锁定 显示故障PIF 可设定为 123 123正相序(L1-L2-L3) L1-L2-L3) 321负相序 (L1-L3-L2) 无监测
Division - Name - Date - Language
14
EbA 直流制动时间
适用于制动停车 调整制动过程末的电流注入时间 可设置为动态制动时间(T1)的20%至100%
Division - Name - Date - Language
15
保护菜单 (PrO) )
电机热保护等级 欠载保护激活等级 电机欠载门槛值 电机欠载时间 起动时间过长 电机过流激活 电机过流水平 电机过流时间 相序保护激活 连续起动前的时间 缺相保护的门槛值 激活PTC检测 自动重起动 热状态复位
ATS48软起动器菜单详解
施耐德电气
2007/10
按键及显示屏的功能
3位7段码显示屏 返回上级菜单或参 数,或增加显示值 进入菜单或参数, 或者确认参数的值
菜单或参数向下滚 动,或减少数值
退出菜单或参数, 或放弃当前的修改
注意:按ENT键存贮时,显示屏将会闪烁, 否则不被确认,表明不能如此修改
Division - Name - Date - Language

施耐德ATV48软启动器

施耐德ATV48软启动器
2
目录
起动器设置步骤 出厂配置 初步建议 技术规格
操作建议 起动器 - 电机组合 尺寸 安装建议 壁挂式或落地式安装的壳体 电源端子 控制端子
连线 /RUN-STOP 命令 应用接线图 热保护 显示组件及编程 远程操作盘选件 设定菜单 (Set) 保护菜单 (PrO)
高级设定菜单 (drC) I/O 菜单 (IO) 第二电机参数菜单 (St2) 通讯菜单 (COP) 参数显示菜单 (SUP) 兼容性表
• 继电器输出 : - R1: 故障继电器 (rlI) - R2: 起动结束旁路继电器 - R3: 电机已通电 (ml)
• 模拟输出 : - AO 电机电流 (Ocr, 0-20mA)
4、起动 ATS 48 前 :
阅读电机铭牌上的信息,以便在 SEt 菜单中设定参数 (In)。
5、控制部分 (CL1-CL2) 通电,主电源部分不通电,且不给出运行命令
起动器显示 : nLP ( 指示电源断开 )。
ATS 48 起动器出厂配置用于不需特殊功能的标准应用场合。它具备 10 级的电机保护。 通过改变参数改变设定值,详见第 44 页。 在任何情况下 In 参数都必须设置为电机铭牌上指示的当前值。
- ATS 48•••Q: 为标准 400V 4 极电机预置

- ATS 48•••Y: 为 NEC 电流、 460V 电机预置
文 • 限制电流 (ILt): 电机额定电流的 400%
• 加速斜坡 (ACC): 15 秒
• 起动力矩 (tq0): 额定力矩的 (-F-)
6、主电源部分通电 (1/L1 - 3/L2 - 5/L3)
起动器显示 : rdY ( 指示起动器已通电并待机 )。 发送一个 “RUN”命令起动系统。

施耐德ATS48软启动

施耐德ATS48软启动
ATS48
软起动器
产品目录
适用于功率范围为 4 至 1200 kW 的三相交流异步电机
目录
软起动器
ATS48 软起动 - 软停止单元
介绍 .........................................................................................................2 - 3
ATS 48zzzQ ATS 48zzzY ATS 48zzzQ ATS 48zzzY ATS 48zzzQ ATS 48zzzY ATS 48zzzQ ATS 48zzzY ATS 48D17z 至 C17z ATS 48C21z 至 C32z
Hz
A A kW kW/HP V V V V W W
50/60 ± 5% ( 自动 ) 50 或 60 ± 20% ( 必须进行设定 ) 17 至 1200 17 至 1200 4 至 630 5.5 至 900/5 至 1200 230 至 415 208 至 690 220-15% 至 415+10%, 50/60Hz 110-15% 至 230+10%, 50/60Hz 30
电气特性
运行类别 三相电源电压
ATS 48zzzQ ATS 48zzzY
AC-53a,符合 IEC 60947-4-2
V
230-15% 至 415+10%
V
208-15% 至 690+10%
频率 起动器额定电流 电机功率 电机铭牌指示电压 起动器控制电路电源电压 控制电路最高能耗 ( 含风扇运行 )
选件
壁挂式或落地式机箱的门上可以安装一个外部远控操作盘 ( 4 )。 PowerSuite 高级对话方案: PowerSuite 软件包 ( 5 )。 一系列接线附件用于将起动器与 PLC 通过 Modbus ( 6 ) 连接起来。 总线通讯和以太网、 Fipio、 DeviceNet 以及 Profibus DP 网络通讯选件。

ATS48软启动器使用说明

ATS48软启动器使用说明

A TS 48软起动-软停止单元用户手册User's Manual43中文显示组件和编程按键及显示屏的功能按或 不会存储所作的选择。

存储,保存显示的选项: 存储某一值时显示屏将会闪烁。

显示规则根据参数的最大范围及其值,数字的显示原则有所不同。

•最大范围 9990:-0.1 至 99.9 的值 (如: 05.5 = 5.5; 55.0 = 55; 55.5 = 55.5)-100 至 999 的值 (如: 555 = 555) -1000 至 9990 的值 (如: 5.55 = 5550)•最大范围 99900:- 1 至 999 的值 (如: 005 = 5; 055 = 55; 550 = 550)-1000 至 9990 的值 (如: 5.55 = 5550)-10000 至 99900 的值 (如: 55.5 = 55500)• 3 位 7 段显示屏•输入菜单或参数,或者保存显示参数或值•返回前一菜单或参数,或增加显示值中的先前值•ENT中文显示组件和编程访问菜单(1)对显示值“XXX”的处理在下页表中给出。

(2)菜单 St2 仅当配置了“second set of motor parameters” (第 2 组电机参数) 功能时才可见。

访问参数存储,保存显示的选项:存储某一值时显示屏将会闪烁。

例:ENT4445中文显示组件和编程起动器状态显示显示器“XXX ”遵循以下规则:当电流限制用于起动器时,显示的值“XXX ”将闪烁。

即使起动器上出现故障时仍然可以对参数进行修改。

显示值状态故障代码起动器故障nLP rdY 起动器没有运行命令且:• 未通电• 通电tbS 未经过起动延时HEA电机正在加热用户选择的检测参数 (SUP 菜单)。

出厂设定: 电机电流起动器有运行命令brL 起动器制动Stb在级联模式下等待命令 (RUN 或 STOP)中文远程操作盘选件VW3 G48101远程操作盘可以安装在壁挂式或落地式安装的封装门上,带有密封条能够提供 IP 65 防护。

施耐德ATS 48软启动器

施耐德ATS 48软启动器
若软起动器作内三角连接,则只允许自由停车
15
dEC 减速斜坡时间
适用于减速斜坡停车 减速过程中,软起动器仍然提供动力矩 动力矩的幅值越来越小 从估算的力矩减小到零所用的时间
16
tLI 力矩限制
用于限制力矩给定 若tq0=tLI则可用于恒力矩起动 设定范围:10%--200% 若设定为OFF:无限制
7
主菜单
状态显示 调整菜单 保护菜单 传动菜单 I/O菜单 第二套电机参数 通讯设置菜单 监视菜单
8
软起动器状态显示
显示值 故障代码 用户选择的显示参数 rdy nLP Acc rUn dEc dcI tbS
状态 起动器故障 软起动器已起动或正常运行 软起动器就绪但没有运行命令 软起动器主回路未通电 软起动器正在加速 软起动器正在稳定运行 软起动器正在斜坡软停车 软起动器正在直流注入制动 软起动器正处于起动延时等待
11
ILt 起动电流限幅
限制起动电流在In的倍数 以百分比表示,不是电流限幅的安培数 In的150%--700%,限定在ICL的500% Ilt设定的大小决定电机能否顺利起动 Ilt设定的大小也反映了软起动的效果 在负载较重的情况下,Ilt只有设定到足够大,才能顺利起动
12
ACC 加速斜坡时间
当软起动器达到电流限幅时,电流显示的值将闪烁!
9
调整菜单(Set)
电机额定电流
起动电流倍数
转矩积分时间
初始起动转矩 停车方式选择
软 停 制动
减速斜坡时间
内部制动力矩水平
在软停过程结束时变为自由停车的门槛值
直流制动的时间
自由停车
10
In 电机额定电流
电机过载、过流、欠载、堵转等保护的依据 一般情况下,In应等于电机的额定电流,若电机允许轻微过载,也

施耐德 ATS 48 系列软起动器-

施耐德 ATS 48 系列软起动器-

Power Suite 高级对话解决方案 .......................................... 18 - 19 尺寸 ..................................................................................... 20 - 22 安装 ............................................................................................ 23 方案 ..................................................................................... 24 - 29 组合 ( 电机起动器 )............................................................... 30 - 39 功能 ..................................................................................... 40 - 47 补充
功能
ATS 48 软起动 - 软停止单元 ( 1 ) 供货时即可用于电机保护等级 10 的标准应用场合 中 ( 见 43 页 )。它包括一个可以用于修改编程、调整或监测功能的内置操作面板 ( 2 ) ,以便能够对设备进行调整和优化以满足不同用户的需求。 控制功能: 独有的 ATS 转矩控制 ( 施耐德电气专利 ) 在加速和减速期内对供给电机的转矩进行线性控制 ( 显著的降低压力波动 ) 便于调整斜坡和起动转矩 在起动过程结束时起动器可以使用一个接触器 ( 3 ) 进行旁路,同时维持电子保护 ( 当旁路时 ) 宽频率适用范围用于发电机动力电源 起动器可以与每个电机三角形连接的绕组串联连接 设备和电机保护功能: 内置电机热保护 PTC 直接热保护 起动时间检测 电机预热功能 连续运行中欠载和过电流的保护 便于集成到控制系统中的功能: 4 个逻辑输入、 2 个逻辑输出、 3 个继电器输出和 1 个模拟输出 插入式 I/O 接头 配置两套电机参数,控制功能易于调整 电气参数、负载状况和运行时间显示 RS485 串口用于 Modbus 连接

ATS 48软启动器说明书

ATS 48软启动器说明书

A TS 48软起动-软停止单元用户手册User's Manual43中文显示组件和编程按键及显示屏的功能按或 不会存储所作的选择。

存储,保存显示的选项: 存储某一值时显示屏将会闪烁。

显示规则根据参数的最大范围及其值,数字的显示原则有所不同。

•最大范围 9990:-0.1 至 99.9 的值 (如: 05.5 = 5.5; 55.0 = 55; 55.5 = 55.5)-100 至 999 的值 (如: 555 = 555) -1000 至 9990 的值 (如: 5.55 = 5550)•最大范围 99900:- 1 至 999 的值 (如: 005 = 5; 055 = 55; 550 = 550)-1000 至 9990 的值 (如: 5.55 = 5550)-10000 至 99900 的值 (如: 55.5 = 55500)• 3 位 7 段显示屏•输入菜单或参数,或者保存显示参数或值•返回前一菜单或参数,或增加显示值中的先前值•ENT中文显示组件和编程访问菜单(1)对显示值“XXX”的处理在下页表中给出。

(2)菜单 St2 仅当配置了“second set of motor parameters” (第 2 组电机参数) 功能时才可见。

访问参数存储,保存显示的选项:存储某一值时显示屏将会闪烁。

例:ENT4445中文显示组件和编程起动器状态显示显示器“XXX ”遵循以下规则:当电流限制用于起动器时,显示的值“XXX ”将闪烁。

即使起动器上出现故障时仍然可以对参数进行修改。

显示值状态故障代码起动器故障nLP rdY 起动器没有运行命令且:• 未通电• 通电tbS 未经过起动延时HEA电机正在加热用户选择的检测参数 (SUP 菜单)。

出厂设定: 电机电流起动器有运行命令brL 起动器制动Stb在级联模式下等待命令 (RUN 或 STOP)中文远程操作盘选件VW3 G48101远程操作盘可以安装在壁挂式或落地式安装的封装门上,带有密封条能够提供 IP 65 防护。

施奈德ATS48软启动器参数设置之欧阳与创编

施奈德ATS48软启动器参数设置之欧阳与创编

施耐德ATS48软启动器参数设置表No.DQB-07042304 编制:审核:批准:页数:1 页功能设置值说明菜单代码名称Set 菜单In 电机额定电流* 电机铭牌额定电流ILt 限制电流400%电机额定电流的百分比ACC 加速斜坡时间30S 力矩从0~Tn(额定力矩)的上升时间Tq0 初始启动力矩20%电机额定力矩(Tn)的百分比Sty 停机类型选择 d 力矩斜坡停机dEC 减速斜坡时间30S 力矩从Tn(额定力矩)~0的下降时间EdC 转自由停车阀值20%电机额定力矩(Tn)的百分比PRO 菜单tHP 电机热保护10 10级,重载应用设为10级ULL 电机欠载激活OFF 不需欠载保护tLS 超长启动时间* 超过此时间报故障,现场根据需要设置OIL 电流过载激活dEF 稳定运行时电机电流超过LOC设置值且持续时tOLLOC 电流过载阀值110%电机额定电流的百分比tOL 电流过载时间60S 电流超过LOC开始延时,低于LOC-10%复位PHr 防止线路相序颠倒123 电源相序为L1-L2-L3,反向报故障。

tbS 起动前的时间2S 自由停车后,下次起动前的延时。

PHL 缺相阀值10%电机额定电流的百分比PtC 激活PTC电机保护OFF 无PTC电机保护ArS 自动重启动On 电源故障时,间隔60S重起动6次rtH 复位电机热状态no 不复位电机热状态drC 菜单tLI 力矩限制OFF 无限制bSt 电压升高水平80%启动施加100ms调整电压dLt 按三角形接法OFF 三角形接法时设为ON SSt 小电机测试OFF 小电机测试时设为ON欧阳与创编 2021.03.08欧阳与创编 2021.03.08CLP 力矩控制 ON 按力矩斜坡启动/减速 LSC 定子损耗补偿 50% 启动不稳定时降低该值 tIG 减速增益 40% 减速不稳定时调整该值 CSC 级联功能激活 OFF 功能无效 ULn 线电压 * 电源电压 FrC线路频率 * 电源频率 I/O 菜单LI3 逻辑输入 LIr 故障复位 LI4 逻辑输入 no 无定义r1继电器输出R1rlF故障继电器(启动器通电动作,故障断开)。

Schneider Electric ATS48C11Y软启动器用户指南说明书

Schneider Electric ATS48C11Y软启动器用户指南说明书

T h e i n f o r m a t i o n p r o v i d e d i n t h i s d o c u m e n t a t i o n c o n t a i n s g e n e r a l d e s c r i p t i o n s a n d /o r t e c h n i c a l c h a r a c t e r i s t i c s o f t h e p e r f o r m a n c e o f t h e p r o d u c t s c o n t a i n e d h e r e i n .T h i s d o c u m e n t a t i o n i s n o t i n t e n d e d a s a s u b s t i t u t e f o r a n d i s n o t t o b e u s e d f o r d e t e r m i n i n g s u i t a b i l i t y o r r e l i a b i l i t y o f t h e s e p r o d u c t s f o r s p e c i f i c u s e r a p p l i c a t i o n s .I t i s t h e d u t y o f a n y s u c h u s e r o r i n t e g r a t o r t o p e r f o r m t h e a p p r o p r i a t e a n d c o m p l e t e r i s k a n a l y s i s , e v a l u a t i o n a n d t e s t i n g o f t h e p r o d u c t s w i t h r e s p e c t t o t h e r e l e v a n t s p e c i f i c a p p l i c a t i o n o r u s e t h e r e o f .N e i t h e r S c h n e i d e r E l e c t r i c I n d u s t r i e s S A S n o r a n y o f i t s a f f i l i a t e s o r s u b s i d i a r i e s s h a l l b e r e s p o n s i b l e o r l i a b l e f o r m i s u s e o f t h e i n f o r m a t i o n c o n t a i n e d h e r e i n .Product data sheetCharacteristicsATS48C11Ysoft starter for asynchronous motor - ATS48 -96 A - 208..690 V - 22..90 KWProduct availability: Stock - Normally stocked in distribution facilityMainRange of product Altistart 48Product or component typeSoft starterProduct destination Asynchronous motorsProduct specific applica-tionHeavy duty industry and pumps Device short name ATS48Power supply voltage 208...690 V - 15...10 %Motor power kW22 KW 230 V for severe applications 30 KW 230 V for standard applications 45 KW 400 V for severe applications 45 KW 440 V for severe applications 55 KW 400 V for standard applications 55 KW 440 V for standard applications 55 KW 500 V for severe applications 55 KW 525 V for severe applications 75 KW 500 V for standard applications 75 KW 525 V for standard applications 75 KW 660 V for severe applications 75 KW 690 V for severe applications 90 KW 660 V for standard applications 90 kW 690 V for standard applications Maximum Horse Power Rating100 Hp 575 V for standard applications 25 Hp 208 V for severe applications 30 Hp 208 V for standard applications 30 Hp 230 V for severe applications 40 Hp 230 V for standard applications 60 Hp 460 V for severe applications 75 Hp 460 V for standard applications 75 hp 575 V for severe applications Power dissipation in W 252 W for standard applications 322 W for standard applications Utilisation category AC-53AType of start Start with torque control (current limited to 5 In)Icl nominal current110 A connection in the motor supply line for stan-dard applications110 A connection in the motor supply line for severe applications IP degree of protectionIP20ComplementaryAssembly style With heat sinkFunction available External bypass (optional)Power supply voltage limits 177…759 V Power supply frequency 50...60 Hz - 5...5 %Power supply frequency limits 47.5...63 HzDevice connection In the motor supply line Factory setting current 96 A[Uc] control circuit voltage 110 - 15 % to 230 + 10 %, 50/60 Hz Control circuit consumption 30 W Discrete output number2Discrete output type LO1) logic output 0 V common configurableLO2) logic output 0 V common configurableR1) relay outputs fault relay NO(R2) relay outputs end of starting relay NOR3) relay outputs motor powered NOOutput absolute accuracy precision+/- 5 %Minimum switching current10 mA 6 V DC relay outputsMaximum switching current Logic output 0.2 A 30 V DCRelay outputs 1.8 A 230 V AC inductive, cos phi = 0.5 20 msRelay outputs 1.8 A 30 V DC inductive, cos phi = 0.5 20 msDiscrete input number5Discrete input type PTC, 750 Ohm 77 °F (25 °C)Stop, Run, LI3, LI4) logic, <= 8 mA 4300 OhmDiscrete input voltage24 V <= 30 VDiscrete input logic Positive logic Stop, Run, LI3, LI4 < 5 V <= 2 mA > 11 V, >= 5 mA Starting current0.4...1.3 Icl adjustableAnalogue output type Current output AO 0-20 mA or 4-20 mA 500 OhmCommunication port protocol ModbusConnector type 1 RJ45Communication data link SerialPhysical interface RS485 multidropTransmission rate4800, 9600 or 19200 bpsMax nodes number31Protection type Phase failure lineThermal protection motorThermal protection starterMarking CEType of cooling Forced convectionOperating position Vertical +/- 10 degreeHeight11.42 in (290 mm)Width7.48 in (190 mm)Depth9.25 in (235 mm)Net weight18.30 lb(US) (8.3 kg)Motor power range AC-315…25 KW 200…240 V 3 phase30…50 KW 200…240 V 3 phase55…100 KW 380…440 V 3 phase55…100 kW 480…500 V 3 phaseMotor starter type Soft starterEnvironmentElectromagnetic compatibility Conducted and radiated emissions level A IEC 60947-4-2Conducted and radiated emissions level B IEC 60947-4-2Damped oscillating waves level 3 IEC 61000-4-12Electrostatic discharge level 3 IEC 61000-4-2Immunity to electrical transients level 4 IEC 61000-4-4Immunity to radiated radio-electrical interference level 3 IEC 61000-4-3Voltage/current impulse level 3 IEC 61000-4-5Standards EN/IEC 60947-4-2Product certifications GOSTTCFCCCSEPRONOM 117C-TickCSAULDNVVibration resistance 1 gn 13…200 Hz)EN/IEC 60068-2-61.5 mm 2…13 Hz)EN/IEC 60068-2-6Shock resistance15 gn 11 ms EN/IEC 60068-2-27Noise level58 dBPollution degree Level 3 IEC 60664-1Relative humidity0…95 % without condensation or dripping water EN/IEC 60068-2-3Ambient air temperature for operation104…140 °F (40…60 °C) with current derating of 2 % per °C)14…104 °F (-10…40 °C) without)Ambient air temperature for storage-13…158 °F (-25…70 °C)Operating altitude<= 3280.84 ft (1000 m) without> 3280.84...6561.68 ft (> 1000...2000 m) with current derating of 2.2 % per addi-tional 100 mOrdering and shipping detailsCategory22579 - OPEN ATS48 ALTISTARTDiscount Schedule CP1GGTIN00785901982340Package weight(Lbs)9.76 kg (21.52 lb(US))Returnability YesCountry of origin IDOffer SustainabilitySustainable offer status Green Premium productREACh Regulation REACh DeclarationEU RoHS Directive Pro-active compliance (Product out of EU RoHS legal scope)EU RoHS Decla-rationMercury free YesRoHS exemption information YesChina RoHS Regulation China RoHS DeclarationEnvironmental Disclosure Product Environmental ProfileCircularity Profile End Of Life InformationWEEE The product must be disposed on European Union markets following specificwaste collection and never end up in rubbish bins.Contractual warrantyWarranty18 monthsDimensions DrawingsDimensions(1) Right View (2) Front ViewMounting and Clearance Clearance。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

施耐德ATS48软起说明书用于二合一循环水、冷冻新氟老氟盐水泵、干燥风机一、访问菜单
二、按键及显示屏的功能
存储,保存显示的选项:(ENT)存储某一值时显示屏将会闪烁。

三、启动器显示状态
当电流限制用于起动器时,显示的值“XXX”将闪烁。

即使起动器上出现故障时仍然可以对参数进行修改。

四、设定菜单
五、设定菜单
这些设定参数只能在电机停机后进行修改。

六、保护菜单
这些设定参数只能在电机停机后进行修改。

七、高级设定菜单
高级设定参数(Advanced setting parameters) 只能在电机停机时进行修改。

八、电机参数菜单
九、故障代码
起动器不起动,无故障显示
•无显示:检查控制电源 CL1/CL2 上是否有电源•检查显示的代码是否与起动器正常状态对应•检查是否有 RUN/STOP 命令
不能被复位的故障
当此类故障出现时,起动器锁定,电机转为自由停车模式。

故障迹象:
•起动结束继电器 R2 断开•继电器 R1 断开 ( 在起动器锁定之后) •显示屏上故障代码闪烁•存储最近的 5 次故障。

重起动条件:
•故障原因消失•控制电源断开及重新连接
可以被复位并能使起动器自动重新起动的故障 (1)
当此类故障出现时,起动器锁定,电机转为自由停车模式。

伴随自动重起动的故障迹象:
•起动结束继电器 R2 断开•仅当作为隔离继电器时继电器 R1 断开。

如果配置为故障继电器则 R1 保持闭合。

•只要故障存在,显示屏上就
一直有故障代码闪烁。

•存储最近的 5 次故障。

十、出厂设置及我们设置
菜单代码出厂设定用户设

菜单代码
出厂设

用户设定
(1) 437 OFF NO 400% 400 OFF OFF 15S 15 OFF OFF -F- -F- OFF OFF 10 10 NO OFF OFF OFF 50%^ 50 OFF OFF 40% 无OFF OFF OFF OFF NO NO (1) 400 2S 2 AUt AUt 10% 5 LIA LIR OFF OFF LIL LIL OFF OFF tA1 tA1 NO NO rn1 rn1 0 0 rll rlF
19.2kbps 19.2kbp
s
rn1 rn1
8n1 8n1 OCr OCr 5S 5,0 20 20 OFF OFF 200 200。

相关文档
最新文档
