LED制作流程(精)
LED灯生产工艺流程
LED灯生产工艺流程§1 LED制造流程概述LED的制作流程包括上游的单晶片衬底制作、外延晶片生长；中游的芯片、电极制作、切割和测试分选；下游的产品封装。
图2.1 LED制造流程图上游中游下游§2 LED芯片生产工艺LED照明能够应用到高亮度领域归功于LED芯片生产技术的不断提高，包括单颗晶片的功率和亮度的提高。
LED上游生产技术是LED行业的核心技术，目前在该技术领先的国家主要日本、美国、韩国，还有我国台湾，而我国大陆在LED上游生产技术的发展比较靠后。
下图为上游外延片的微结构示意图。
图 2.2 蓝光外延片微结构图生产出高亮度LED芯片，一直是世界各国全力投入研制的目标，也是LED发的方向。
目前，利用大功率芯片生产出来的白光1W LED流明值已经达能到150lm之高。
LED上游技术的发展将使LED灯具的生产成本越来越低，更显LED照明的优势。
以下以蓝光LED为例介绍其外延片生产工艺如下：首先在衬低上制作氮化鎵(GaN)基的外延片,这个过程主要是在金属有机化学气相沉积外延片炉(MOCVD)中完成的。
准备好制作GaN基外延片所需的材料源和各种高纯的气体之后，按照工艺的要求就可以逐步把外延片做好。
常用的衬底主要有蓝宝石、碳化硅和硅衬底,以及GaAs、AlN、ZnO等材料。
MOCVD是利用气相反应物(前驱物)及Ⅲ族的有机金属和Ⅴ族的NH3在衬底表面进行反应,将所需的产物沉积在衬底表面。
通过控制温度、压力、反应物浓度和种类比例，从而控制镀膜成分、晶相等品质。
MOCVD外延炉是制作LED外延片最常用的设备然后是对LED PN结的两个电极进行加工，电极加工也是制作LED芯片的关键工序，包括清洗、蒸镀、黄光、化学蚀刻、熔合、研磨；然后对LED毛片进行划片、测试和分选，就可以得到所需的LED芯片了。
图2.3 LED生产流程§3 大功率LED生产工艺作为LED节能灯光源的大功率LED，它是LED节能灯的核心部分。
LED制造工艺流程
LED制造工艺流程LED（发光二极管）是一种半导体光源，具有高亮度、低功耗和长寿命等特点，因而在照明、显示和通信等领域得到广泛应用。
下面将介绍LED的制造工艺流程。
第一步：晶片生长晶片生长是LED制造的第一步，通过金属有机化学气相沉积（MOCVD）或分子束外延（MBE）等技术，在蓝宝石衬底上生长GaN等半导体材料，形成LED的发光层。
第二步：晶片分割晶片分割是将生长好的LED晶片切割成小尺寸的方形或圆形芯片，以便后续工艺处理。
第三步：晶渣去除晶渣是晶片分割后产生的残留物，需要通过化学腐蚀或机械研磨等方法去除，以保证晶片表面的平整和光洁。
第四步：金属化通过蒸镀、溅射或印刷等工艺，在LED晶片的表面覆盖金属电极，以便连接外部电路。
第五步：芯片封装LED芯片通过封装工艺，将其封装在透光的塑料封装体内，同时加入辅助材料如荧光粉等，以改变发光颜色。
第六步：测试对封装好的LED芯片进行光电参数测试，包括亮度、颜色、波长等，以保证其品质。
第七步：分选分级根据测试结果对LED芯片进行分类，分为不同等级，以满足不同应用需求。
通过以上工艺流程，LED芯片的制造过程完成，最终可用于LED照明、显示屏和其他应用中，为人们的生活和工作提供更加高效、节能和环保的光源。
LED（发光二极管）制造工艺是一个高度技术化的过程，需要精密的设备和复杂的工艺流程。
通过不断的研究和创新，LED技术在不断进步，成为照明、显示和通信等领域的主流光源之一。
下面将继续介绍LED制造的相关内容。
第八步：组装组装是LED制造的关键环节之一。
在组装过程中，LED芯片通常会与散热器、电路板和透光的封装体结合，组装成LED灯具或LED显示屏等成品。
第九步：包装LED成品需要通过包装，以保护其不受外部环境的影响，同时便于运输和存储。
常见的LED灯具包装材料包括泡沫塑料、纸盒和塑料膜等。
第十步：品质控制LED制造过程中需要严格的品质控制，对原材料、工艺和成品进行全面的检测和监控，确保LED产品符合规定的质量标准。
led生产工序
LED生产工序如下：
1. 清洗：采用超声波清洗PCB或LED支架，并烘干。
2. 装架：在LED管芯（大圆片）底部电极备上银胶后进行扩张，将扩张后的管芯（大圆片）安置在刺晶台上，在显微镜下用刺晶笔将管芯一个一个安装在PCB或LED支架相应的焊盘上，随后进行烧结使银胶固化。
3. 压焊：用铝丝或金丝焊机将电极连接到LED管芯上，以作电流注入的引线。
LED直接安装在PCB上的，一般采用铝丝焊机。
（制作白光TOP-LED需要金线焊机）
4. 封装：通过点胶，用环氧将LED管芯和焊线保护起来。
在PCB板上点胶，对固化后胶体形状有严格要求，这直接关系到背光源成品的出光亮度。
这道工序还将承担点荧光粉（白光LED）的任务。
5. 焊接：如果背光源是采用SMD-LED或其它已封装的LED，则在装配工艺之前，需要将LED焊接到PCB板上。
6. 切膜：用冲床模切背光源所需的各种扩散膜、反光膜等。
7. 装配：根据图纸要求，将背光源的各种材料手工安装正确的位置。
8. 测试：检查背光源光电参数及出光均匀性是否良好。
9. 包装：将成品按要求包装、入库。
这些步骤只是基础流程，实际操作中可能还会涉及到更多复杂的环节，需要专业的技术和设备支持。
led灯制造工艺流程
LED灯制造工艺流程1. 简介LED（Light Emitting Diode）是一种半导体发光装置，具有高效、节能、长寿命等优势，被广泛应用于照明、背光、显示等领域。
LED灯具制造工艺流程是指将LED芯片和其他组件组装在一起，并最终形成可使用的LED灯具的过程。
2. 原料准备2.1 LED芯片 LED芯片是LED灯的核心部件，通常由多个不同材料的半导体层组成。
在制造过程中，需要准备好合适的LED芯片，根据需要选择不同的颜色、亮度和功率等。
2.2 PCB板 PCB（Printed Circuit Board）是一个电子元器件的基类载体，也是LED灯制造中重要的组成部分。
PCB板上有导线和连接孔，用于连接LED芯片和其他电子元件。
2.3 散热器由于LED发光时会产生热量，为了保证LED的发光效果和寿命，需要使用散热器来散发热量。
散热器通常由铝合金或铜制成。
2.4 电子元件和线材 LED灯具中还需要使用一些电子元件和线材，如电容器、电感、二极管、电阻器等。
3. 制造工艺流程3.1 PCB板制作3.1.1 软件设计首先，利用电路设计软件对PCB板进行设计，包括布线、排布元件的位置和大小等。
3.1.2 制作印刷电路板根据设计，使用相应的设备将电路图印刷在玻璃纤维增强塑料（FR-4）板上。
这一过程一般包括涂覆光敏胶、曝光、腐蚀、钻孔等步骤。
3.1.3 化学镀铜将制作好的印刷电路板经过清洁处理后，通过化学方法进行镀铜，形成导线和连接孔，以便后续的组装。
3.2 LED芯片安装3.2.1 将LED芯片固定在PCB板上首先，使用焊锡将LED芯片的引脚与PCB板上的连接点焊接，确定其位置和方向。
3.2.2 导线连接使用导线将LED芯片与其他电子元件进行连接，如电容器、电感等，以实现电路的功能。
3.3 散热器安装3.3.1 安装散热器将已经焊接好LED芯片和其他电子元件的PCB板安装在散热器上，通常使用导热胶或螺丝固定。
led灯流程

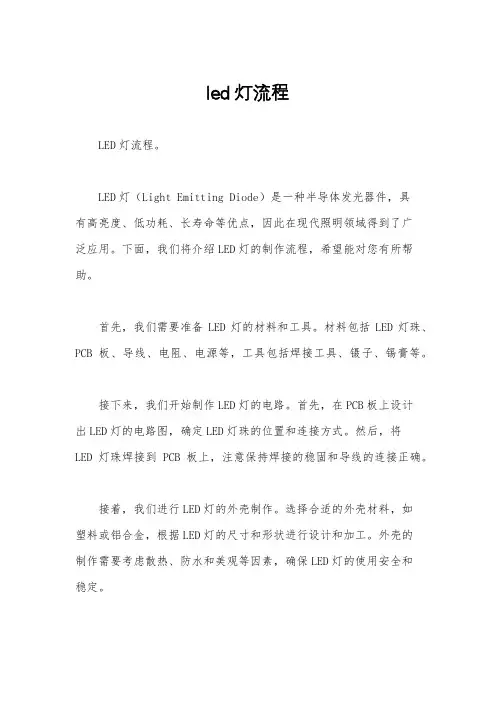

led灯流程
LED灯流程。
LED灯（Light Emitting Diode）是一种半导体发光器件，具
有高亮度、低功耗、长寿命等优点，因此在现代照明领域得到了广
泛应用。
下面，我们将介绍LED灯的制作流程，希望能对您有所帮助。
首先，我们需要准备LED灯的材料和工具。
材料包括LED灯珠、PCB板、导线、电阻、电源等，工具包括焊接工具、镊子、锡膏等。
接下来，我们开始制作LED灯的电路。
首先，在PCB板上设计
出LED灯的电路图，确定LED灯珠的位置和连接方式。
然后，将
LED灯珠焊接到PCB板上，注意保持焊接的稳固和导线的连接正确。
接着，我们进行LED灯的外壳制作。
选择合适的外壳材料，如
塑料或铝合金，根据LED灯的尺寸和形状进行设计和加工。
外壳的
制作需要考虑散热、防水和美观等因素，确保LED灯的使用安全和
稳定。
然后，进行LED灯的组装和测试。
将LED灯的电路和外壳组装
在一起，进行灯珠的连接和电源的接入。
接着，进行LED灯的亮度、色温、功耗等性能测试，确保LED灯的质量符合要求。
最后，进行LED灯的包装和销售。
选择合适的包装材料和方式，将LED灯进行包装，标注产品信息和注意事项。
然后，将LED灯进
行销售，推广LED灯的优点和适用场景，满足客户的需求。
通过以上流程，我们可以制作出高质量的LED灯产品，为人们
的生活和工作提供更好的照明体验。
希望本文对您了解LED灯的制
作流程有所帮助，谢谢阅读！。
LED制造工艺流程
LED制造工艺流程1. 布局设计：首先确定LED芯片的布局设计，包括LED的尺寸、排布和连接方式等。
2. 外延生长：通过外延生长技术，在基板上生长出LED晶片的外延层，外延层的材料包括氮化镓、氮化铟等。
3. 掩模制备：在外延层上制备掩模，用来定义LED芯片的结构和尺寸。
4. 蚀刻制备：利用蚀刻技术，将外延层上不需要的部分去除，保留下LED晶片的结构。
5. 衬底分离：将LED晶片从生长基板上分离出来，以便后续工艺处理。
6. 晶片检测：对LED晶片进行检测，测试其光电特性和质量，筛选合格的LED晶片。
7. 封装：将LED晶片封装在LED灯珠上，通过焊接、封胶等工艺，形成完整的LED灯珠。
8. 脉冲测量：对封装完成的LED灯珠进行脉冲测量，测试其亮度、颜色等参数。
9. 整灯组装：将LED灯珠组装在灯具中，进行电路连接和外壳装配等工艺。
10. 品质检测：对整灯进行品质检测，包括光通量、色温、色彩均匀性等参数的测试。
11. 包装出厂：对通过检测的LED灯具进行包装，并出厂销售。
LED（Light Emitting Diode）作为一种节能、环保的照明产品，已经成为当今照明行业中的主流产品。
LED的制造工艺流程不仅包括了对LED芯片的制备，也涵盖了LED灯珠的封装和整灯的组装。
下面将继续介绍LED制造工艺流程的相关内容。
12. 全球照明标准：在LED制造的过程中，为了确保LED产品的质量和性能，各国及地区都有相应的照明产品标准。
生产制造企业需要严格遵守这些标准，以确保LED产品符合相关标准要求，安全可靠、性能优良。
一般来说，LED产品需要符合的标准包括光通量、色温、寿命、发光效率等。
13. 一致性和可靠性测试：LED产品制造完成后，还需要进行一致性和可靠性测试。
一致性测试是为了保证同一批次的LED产品在光通量、色彩等方面具有一致的性能指标。
而可靠性测试则是为了验证LED产品在长时间使用后的稳定性和可靠性，如耐热、耐湿热等环境适应能力。
led灯条生产工艺流程
led灯条生产工艺流程
LED灯条的生产工艺流程通常包括以下环节：
1. LED芯片生产：在LED芯片生产流程中，第一步是将蓝宝石锭割成薄片，然后通过各种物理和化学处理步骤来制造出小的LED晶体芯片。
2. LED封装：将LED晶体芯片集成到透明或带有色彩滤光片的封装材料中。
LED灯的亮度、颜色等特性主要由封装材料的选择和封装方式来决定。
3. PCB制造：在PCB制造过程中，首先制造底层金属板，然后将电路图层铜层和其他层堆叠到金属板上，并采用化学处理和电镀等工艺来形成电路图案。
4. 装载：将LED芯片组装到PCB上，使用连接线将LED芯片连接到PCB上的电路图案上。
5. 封装：将装载好的PCB放置在透明的或部分透明/有色灯具壳体中，并通过粘合、熔接或机械固定等方式将PCB固定在壳体中，形成灯条的最终形态。
6. 最后的测试和质检：完成整个生产过程后，LED灯条需要进行最终的测试和质检，以保证产品质量达标，并通过相应的认证体系来获得产品认证。
以上是LED灯条生产的一般流程，实际的生产过程可能有不同的细节和流程。
生产厂家可能会根据他们的特定设计和生产过程需要进行相应的调整。
led生产工艺流程
led生产工艺流程LED生产工艺流程LED（Light Emitting Diode）是一种半导体光电器件，具有高亮度、耐用性和低功耗等优点，广泛应用于照明、显示和信息技术等领域。
LED的生产过程通常包括晶片生长、晶圆制备、芯片制造、封装、测试和包装等环节。
首先是晶片生长。
晶片是LED的核心部件，它由半导体材料构成，通过晶片来发光。
晶片生长主要采用金属有机化学气相沉积（MOCVD）技术。
该技术通过将原料气体在高温条件下流经衬底基片，使其在表面形成晶体生长。
这个过程需要精确控制温度和气体流量等参数，以确保晶片的质量。
接下来是晶圆制备。
晶圆是晶片制造的基础材料，通常使用硅衬底进行制备。
制备晶圆的过程包括备料、涂膜、曝光、显影和腐蚀等步骤。
这些步骤的主要目的是在硅衬底上形成一层薄膜，以便后续的光刻和化学腐蚀工艺。
然后是芯片制造。
在晶片上进行光刻和化学腐蚀工艺，形成PN结构。
光刻工艺使用光刻胶和光罩，通过紫外线照射和显影等步骤，在晶片上形成光刻胶图形。
然后使用化学腐蚀液来腐蚀晶片表面，形成亮区和暗区的结构。
这个工艺需要高精度的设备和工艺控制，以确保芯片的精确性和一致性。
接下来是封装。
封装是将芯片放置在外壳中，并与引线相连，形成最终的LED器件。
封装过程包括器件的剥离、极林、引线焊接和封装胶固化等步骤。
这个过程需要精确的焊接和封装技术，以确保器件的性能和可靠性。
然后是测试。
在封装完成后，需要对LED器件进行测试，以确保其参数符合要求。
测试过程包括外观检查、电气参数测试和性能测试等。
这个过程需要精确的测试设备和工艺，以确保器件质量和稳定性。
最后是包装。
LED器件通过自动化设备进行包装，形成最终的成品。
包装过程包括器件的分选、分盘、封入芯片等步骤。
这个过程需要高效的设备和工艺，以确保产品的包装效果和出货率。
综上所述，LED生产工艺流程包括晶片生长、晶圆制备、芯片制造、封装、测试和包装等环节。
这个流程涉及多个关键步骤，需要精确的设备和工艺控制，以确保LED器件的质量和性能。
LED生产流程PPT课件
一、wafer的减薄过程
Wafer的厚度测量
所用仪器：千分表（单位：um）
测量方法： 1、擦干净陶瓷盘； 2、将陶瓷盘放在千分表的大理石上； 3、移动陶瓷盘，千分表表头接触陶瓷盘 面，归零，找到陶瓷盘的零点位置； 4、将千分表表头接触wafer背表面，读出 的数值即为wafer的厚度。
42
一、wafer的减薄过程
液
酮
醇
45
关于研磨抛光破片的几种原因
应力：单位面积上所承受的附加内力，即 材料在受到外力作用，不能位移就会产生 形变，材料内部会产生并聚集抵抗形变的 内力，我们可以理解某点的应力为该点内 力的聚集度。
特点：材料上受到任何的力，热等其他外 在作用力时均会产生应力，晶片研磨后下 蜡出现翘曲即是应力快速释放的结果。
46
应力和划痕是破片的主要原因
背面
研磨过程产生应力
的方向
正面
背面
抛光过程产生应力
正面
的方向
47
应力和划痕是破片的主要原因
保证晶片没有翘曲即是应力相互抵消，通过控制研磨和抛 光的厚度可以适当的减小晶片的应力，但如果本身晶片的 积累的应力过大，研磨和抛光的作用就不太明显。
研磨不抛光的碎
裂层
研磨后抛光5um 研磨后抛光15um
将欲刻蚀区域采用ITO腐蚀液，水浴33℃，腐蚀7min
23
去光阻
N区P区均显露出来，为下步蒸镀电极做准备
24
ITO熔合
熔合目的：
主要使ITO材料更加密实，透光率增加，降 低电压，使ITO层与GaN衬底形成良好的欧 姆接触。
熔合条件：
温度：500℃，10min
25
N/P电极光罩作业
采用负性胶，未光照区域光刻胶被显影液 去掉，留下电极蒸镀区域。
led生产过程
led生产过程LED（Light Emitting Diode）是一种半导体发光器件，具有高亮度、低功耗、长寿命等优点，广泛应用于照明、显示、通信等领域。
LED的生产过程包括晶圆制备、芯片制造、封装和测试等环节。
首先是晶圆制备。
晶圆是LED芯片的基材，一般使用的是蓝宝石或者硅基材料。
制备晶圆的过程包括材料准备、磨片、抛光和清洗等步骤。
首先，将材料进行切割和抛光，得到薄而平整的晶圆。
然后，对晶圆进行清洗，去除表面的杂质，确保晶圆的纯净度。
接下来是芯片制造。
芯片是LED的核心部件，主要由多个层次的半导体材料构成。
芯片制造的过程包括外延生长、芯片蚀刻、金属电极制作和电性测试等步骤。
首先，在晶圆上进行外延生长，将半导体材料逐层沉积，形成PN结构。
然后，使用蚀刻技术，将不需要的部分材料去除，留下需要的结构。
接着，在芯片表面制作金属电极，以便电流的输入和输出。
最后，对芯片进行电性测试，确保其质量和性能。
然后是封装。
封装是将芯片放置在封装材料中，并进行封装成具有特定形状和功能的LED器件。
封装的过程包括芯片粘合、金线焊接、封装胶固化和切割等步骤。
首先，将芯片粘贴到封装基座上，并使用金线将芯片的金属电极与封装基座的引线连接起来。
然后，将封装基座放入封装胶中，经过固化处理，使芯片牢固地封装在胶体内部。
最后，使用切割工艺，将封装好的LED器件切割成单个的LED 芯片。
最后是测试。
测试是对封装好的LED芯片进行性能和质量的检测。
测试的过程包括光电特性测试、电参数测试和可靠性测试等步骤。
首先，对LED芯片进行光电特性测试，包括发光亮度、色温、色坐标等指标的检测。
然后，进行电参数测试，包括正向电压、电流和反向电流等指标的测量。
最后，进行可靠性测试，模拟实际使用环境下的条件，检测LED芯片的寿命和稳定性。
LED的生产过程包括晶圆制备、芯片制造、封装和测试等环节。
每个环节都需要精密的工艺和设备，以确保LED的质量和性能。
LED 的生产过程是一个复杂而精细的过程，需要专业的技术和经验，以满足市场对LED产品的需求。
led 制造流程
led 制造流程LED（Light Emitting Diode）是一种半导体光源，它在现代照明和电子设备中得到广泛应用。
本文将介绍LED的制造流程，包括材料准备、晶体生长、芯片制造、封装以及测试等环节。
首先是材料准备阶段。
制造LED所需的主要材料包括半导体材料、金属材料和绝缘材料。
其中，半导体材料是LED最关键的部分，常用的有氮化镓（GaN）、磷化镓（GaP）和砷化镓（GaAs）等。
这些材料需要经过精细的化学处理和纯化，以确保材料的质量和纯度。
接下来是晶体生长阶段。
LED芯片的制造是从晶体开始的，晶体生长技术对LED的性能和质量有着重要影响。
常用的晶体生长方法有气相外延（MOVPE）和分子束外延（MBE）等。
在晶体生长过程中，需要控制温度、压力和化学物质供应等参数，以使晶体生长成所需的形状和尺寸。
然后是芯片制造阶段。
晶体生长完成后，需要将其切割成小片，然后进行腐蚀、清洗和抛光等工艺步骤。
接着，在芯片表面形成PN 结构，这是LED发光的关键。
通过控制材料的掺杂和离子注入等工艺，形成正负极性的区域，从而实现电流通过时的发光效果。
之后是封装阶段。
LED芯片制造完成后，需要进行封装，以保护芯片并提高发光效率。
封装通常是将芯片粘贴到金属基板上，并在芯片表面覆盖透明的封装材料，如环氧树脂。
封装材料需要具有良好的光透过性和热导性，以确保LED的发光效果和散热性能。
最后是测试阶段。
在LED制造完成后，需要进行各项测试以确保其质量和性能。
常用的测试项目包括电流电压特性测试、发光强度测试、色温和色坐标测试等。
通过这些测试可以评估LED的亮度、色彩和稳定性等指标，以确保产品符合要求。
LED的制造流程包括材料准备、晶体生长、芯片制造、封装和测试等环节。
每个环节都需要精细的工艺控制和严格的质量检测，以确保LED的性能和品质。
LED作为一种高效、节能、环保的光源，将继续在各个领域得到广泛应用。
led灯工艺流程
led灯工艺流程
《LED灯工艺流程》
LED灯工艺流程是指LED灯的生产加工过程，包括原料准备、组装、测试、包装等多个环节。
首先是原料准备，需要准备LED芯片、PCB基板、灯罩等材料。
然后进行芯片焊接和
PCB基板上的元器件焊接，这是LED灯制作的关键环节。
在
焊接完成后，需要进行电路测试，确保LED的亮度、颜色、
电压等参数符合要求。
接下来是LED组装，将焊接好的LED芯片和PCB基板、灯
罩等组件进行装配，这一步需要工人们进行精细的操作，确保LED灯的外观和性能达到要求。
组装完成后，需要进行质量
检测，确保LED灯的质量稳定可靠。
最后是LED灯的包装，包括外包装和内包装。
外包装需要设
计出吸引消费者的包装盒，内包装则需要保护LED灯在运输
中不受损坏。
包装完成后，LED灯可以进行销售和配送。
LED灯工艺流程中需要注意工艺技术的创新和提升，加强品
质管理，提高生产效率，降低成本，从而提高LED灯的竞争
力和市场占有率。
同时，要关注环保生产，减少对环境的损害。
通过不断的技术创新和工艺改进，LED灯的品质将得到提升，为环保节能做出更大的贡献。
led灯的工艺流程图
led灯的工艺流程图LED灯的工艺流程图LED灯是一种以发光二极管为光源的照明设备，具有节能、环保、寿命长等优点。
下面是一份LED灯的工艺流程图，详细介绍了制造LED灯的每个环节。
1. 芯片制作首先，需要制作发光二极管芯片。
这一步骤主要涉及到半导体技术，通过光刻和扩散工艺将芯片上的不同区域掺杂上硅、锗等导电材料，形成P型和N型半导体，从而形成PN结构。
然后，将芯片切割成小片，并对其进行测试，筛选出质量合格的芯片。
2. 放置芯片将芯片粘贴在导电基板上，通常采用金丝键合技术。
在这一步骤中，需要将各芯片的正负极与基板上的正负极连接好，确保良好的电气接触。
3. 包封将放置好的芯片进行包封，以保护芯片，并提供合适的光透明度。
这一步骤通常使用封装胶来封装芯片，同时也通过封装胶来形成LED灯的外形。
4. 导电在包封完成后，需要使用导电胶连接LED芯片和电极，以形成电路。
导电胶需要同时具备良好的导电性能和良好的耐电性能，以确保可靠的电路连接。
5. 焊接连接好电路后，需要进行焊接，将电路连接到LED灯的外部电路上。
这一步骤通常使用焊锡或者电子胶进行焊接，确保电路连接牢固可靠。
6. 散热LED灯在工作过程中会产生较多的热量，因此需要进行散热处理。
通常采用铝制散热片、铝基板等散热材料，将热量从LED芯片导出，并将热量尽快散发出去，避免LED芯片过热而影响其寿命和工作性能。
7. 组装在散热处理完成后，将电路连接好的LED芯片装配到灯具上，并配上透明的灯罩。
在组装过程中，需要确保芯片与灯具的良好对齐，以获得最佳的照明效果。
8. 测试组装完成后，对LED灯进行测试，检查其亮度、光强、色温等性能指标是否达到要求。
同时，也需要测试其电气性能和耐用性等指标，确保质量合格。
9. 包装测试合格的LED灯将进行集中包装，通常采用纸盒或泡沫塑料包装，以保护灯具不受损坏。
在包装过程中，需要附上使用说明书和质保卡等相关文件。
10. 出厂最后，将包装好的LED灯进行入库和出厂，准备发往市场。
LED制造工艺流程
LED制造工艺流程LED（Light Emitting Diode）是一种半导体发光器件，其制造工艺流程包括晶圆制备、晶片制造、芯片分离、封装等步骤。
下面将逐步详细介绍LED的制造工艺流程。
1.晶圆制备：LED晶片的制造通常从晶圆开始。
晶圆是通过将单晶硅材料化学蒸气沉积放在单晶硅基片上制成的。
首先，晶圆材料被加热到高温，而后，源材料被引进反应室中，反应后形成气体，沉积在基片上，逐渐形成晶圆。
通常使用的材料有氮化镓（GaN）、碳化硅（SiC）等。
2.晶片制造：制备好的晶圆经过一系列的工艺步骤，形成具有光电特性的晶片。
首先，通过光刻工艺将光掩模模式转移到晶圆表面，并涂刮上光刻胶。
然后，经过曝光和显影等步骤，形成需要的图案。
接下来，进行离子注入，通过在晶片表面注入杂质，形成p型和n型区域。
最后，进行退火和金属化处理，形成电极等结构。
3.芯片分离：晶片制造好后，需要进行分离，得到单个的LED芯片。
常见的分离方法有机械分离、激光分离和化学分离等。
机械分离是利用切割技术，将晶圆切割成小的芯片。
激光分离采用激光切割技术，通过激光束切割晶圆。
化学分离则是利用化学溶剂将晶圆在特定区域溶解。
4.封装：经过芯片分离后，LED芯片需要进行封装，以便保护芯片、提高光效并方便使用。
封装过程包括焊接金线、填充封胶和切割芯片等步骤。
首先，在芯片表面焊接金线，为电极引出提供支持。
然后，应用透明封装材料封装芯片，填充封胶以保护芯片。
最后，对封装后的芯片进行切割，得到单个的LED器件。
5.效果测试：在整个制造过程结束后，需要对LED器件进行效果测试，包括亮度、光谱、色温等参数的测试。
这些测试旨在确保LED器件的质量，并检查是否符合规格要求。
总结：LED的制造工艺涵盖晶圆制备、晶片制造、芯片分离、封装和效果测试等步骤。
通过这些工艺步骤，LED器件得以制造和封装，最终形成可用于照明、显示等领域的高效光电器件。
LED生产流程
LED生产流程LED（Light-Emitting Diode），即发光二极管，是一种半导体器件，可将电能转化为光能。
目前，LED被广泛应用于照明、显示、通信等领域。
下面将详细介绍LED生产的流程。
第一步：半导体材料准备制造LED的首要步骤是准备半导体材料。
最常用的材料是GaN（氮化镓）和InGaN（氮化铟镓）。
这些材料具有良好的半导体性能和光学性能，非常适合制作LED。
第二步：蓝宝石晶体生长制造LED所需的蓝宝石基底是通过氧化铝熔炼而成的。
这是一项复杂的过程，需要将高纯度的氧化铝放入特殊的炉中，在高温下进行熔炼和晶体生长。
通过控制温度和时间，可以得到高质量的蓝宝石晶体。
第三步：蓝宝石晶体切割蓝宝石晶体熔炼完成后，需要进行切割。
切割是为了得到所需厚度和尺寸的蓝宝石基底。
切割通常使用钻石刀片进行，并通过控制刀片的速度和角度来控制切割的质量。
第四步：晶圆清洁蓝宝石晶体切割完成后，需要对切割下来的蓝宝石晶圆进行清洁，以去除切割过程中产生的灰尘和残留物。
第五步：P型镓制备制造LED需要用到P型和N型材料。
P型材料通常使用镓掺杂的带有杂质的蓝宝石晶圆制备。
这个过程涉及到将镓加热至高温，然后将其蒸发到蓝宝石晶圆上，使其在晶体结构中扩散。
第六步：N型镓制备N型材料是通过将一层高纯度的镓加热并与氮气反应制备的。
这将在蓝宝石晶圆上覆盖一层充满杂质的N型材料。
第七步：外延生长通过分子束外延或金属有机化学气相沉积等方法，在蓝宝石晶圆上堆叠多层P型和N型材料，形成LED器件所需的外延片。
第八步：芯片切割外延片生长完成后，需要切割成小芯片。
切割通常使用切片机，通过控制切割刀的位置和速度来切割外延片。
第九步：电极制备切割好的芯片需要制备电极。
通常使用金属化学气相沉积或蒸发等技术，在芯片上形成金属电极。
第十步：封装芯片制备完毕后，需要进行封装。
封装是将芯片放置在支架上，并用透明的环氧树脂进行固定和保护。
第十一步：测试封装完成后，需要进行测试。
led制造工艺流程
led制造工艺流程LED（Light Emitting Diode）是一种半导体发光装置，其制造工艺流程一般包括芯片制造、封装、测试和筛选等步骤。
首先，LED芯片制造包括晶片生长和制作芯片两个主要步骤。
晶片生长是通过在金属基板上生长晶体层来制造LED芯片的过程。
常见的晶片生长方法有气相外延法（MOVPE）和分子束外延法（MBE）等。
制作芯片是在晶片的表面进行蚀刻和沉积，形成PN结构。
这包括光罩对晶片进行光刻、酸碱清洗、金属沉积等步骤。
接下来，LED芯片需要经过封装步骤。
封装是将芯片封装到具有透光性的封装材料中，保护芯片并提供光传输的功能。
首先，需要将芯片与金线进行焊接连接，形成电路。
然后，将芯片粘贴到塑料封装的导体片上，并加热固化。
最后，在芯片和导体片之间注入封装材料（通常为环氧树脂），并加热固化，形成密封的封装。
完成封装后，需要进行测试和筛选步骤。
测试是为了验证LED芯片的品质和性能。
常见的测试项目包括亮度测试、色温测试、波长测试等。
通过测试，可以将LED芯片根据其性能分为不同的等级，以便后续的应用选用。
筛选是将测试合格的LED芯片进行分级，根据其亮度和颜色特性进行分类，以满足不同应用需求。
最后，经过以上工艺流程后的LED芯片可以用于各种应用领域。
例如，LED应用于照明领域时，可以根据封装的不同形状和尺寸，制造不同形式的LED灯珠、灯管或灯带等。
LED 应用于显示屏领域时，可以封装成小尺寸的LED芯片，组合成LED显示屏，用于电子产品、广告牌等。
此外，LED还可以应用于无线通信、传感器等领域，具有广泛的应用前景。
总的来说，LED的制造工艺流程包括芯片制造、封装、测试和筛选等步骤。
通过这些工艺步骤，可以制造出具有不同性能和品质的LED芯片，广泛应用于照明、显示屏和其他领域，推动科技和工业的发展。
LED生产流程非常详细
LED生产流程非常详细LED（Light Emitting Diode）是一种固态光源，具有高效、环保、寿命长等特点，被广泛应用于照明、显示和通信等领域。
下面将详细介绍LED的生产流程，主要包括晶片制备、封装和测试等环节。
1.晶片制备晶片是LED的核心部件，其制备是整个生产流程的第一步。
晶片制备主要包括以下几个环节：(1)材料准备：选择合适的材料，主要包括n型和p型的半导体材料，如GaN（氮化镓）、InGaN（铟镓氮化物）等。
(2)晶体生长：采用蒸发法、金属有机化学气相沉积（MOCVD）等方法，在衬底上生长出晶片材料。
(3)外延生长：通过控制温度、气氛和物料流速等条件，使晶片材料在衬底表面慢慢生长出多晶体结构。
(4)分离：将生长好的晶片从衬底上分离下来，常用的方法有折断、切割和磨蚀等。
(5)针对不同材料和工艺的晶片，还需要进行经过去背、打磨和抛光等工序，以提高晶片的光电性能和表面质量。
2.封装封装是将制备好的晶片与引线、支架等元件连接并封装在透明的封装体中，形成LED光源的过程。
(1)引线焊接：将晶片的正负极分别与引线进行焊接，以实现电气连接。
(2)芯片固定：将晶片粘贴在支架上，并使用导热胶等材料固定。
(3)封装体注射：将封装体材料（通常为透明的环氧树脂）加热至一定温度，然后通过注射工艺在晶片和支架之间形成透明的封装体。
(4)引线剪断：根据需要，将引线剪断至一定长度。
3.测试测试是LED生产流程中不可或缺的环节，通过测试可以确保LED的质量和性能符合要求。
(1)光电参数测试：测量晶片的电流电压特性、光强和颜色等光电参数，以保证其性能符合规定。
(2)寿命测试：通过对一定数量的LED进行长时间稳定工作，观察其亮度降低情况，以评估其寿命。
(3)色坐标测量：测量LED的色坐标，以确保光色的一致性。
(4)外观检查：检查LED的外观质量，如有无裂纹、气泡、灰尘等。
4.包装和出厂在测试合格后，LED进行包装，并进行严格的质量控制，最终出厂。
led的制作流程和工艺特点
led的制作流程和工艺特点下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!LED 的制作流程和工艺特点如下：1. 外延生长工艺特点：通过化学气相沉积（CVD）或分子束外延（MBE）等方法，在衬底上生长出一层半导体材料，形成 LED 的有源层。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LED制作流程(2010/01/20 16:34)LED封装LED封装技术大都是在分立器件封装技术基础上发展与演变而来的，但却有很大的特殊性。
一般情况下，分立器件的管芯被密封在封装体内，封装的作用主要是保护管芯和完成电气互连。
而LED封装则是完成输出电信号，保护管芯正常工作，输出：可见光的功能，既有电参数，又有光参数的设计及技术要求，无法简单地将分立器件的封装用于LED。
LED的核心发光部分是由p型和n型半导体构成的pn结管芯，当注入pn结的少数载流子与多数载流子复合时，就会发出可见光，紫外光或近红外光。
但pn结区发出的光子是非定向的，即向各个方向发射有相同的几率，因此，并不是管芯产生的所有光都可以释放出来，这主要取决于半导体材料质量、管芯结构及几何形状、封装内部结构与包封材料，应用要求提高LED的内、外部量子效率。
常规Φ5mm型LED封装是将边长0.25mm的正方形管芯粘结或烧结在引线架上，管芯的正极通过球形接触点与金丝，键合为内引线与一条管脚相连，负极通过反射杯和引线架的另一管脚相连，然后其顶部用环氧树脂包封。
反射杯的作用是收集管芯侧面、界面发出的光，向期望的方向角内发射。
顶部包封的环氧树脂做成一定形状，有这样几种作用：保护管芯等不受外界侵蚀；采用不同的形状和材料性质(掺或不掺散色剂)，起透镜或漫射透镜功能，控制光的发散角；管芯折射率与空气折射率相关太大，致使管芯内部的全反射临界角很小，其有源层产生的光只有小部分被取出，大部分易在管芯内部经多次反射而被吸收，易发生全反射导致过多光损失，选用相应折射率的环氧树脂作过渡，提高管芯的光出射效率。
用作构成管壳的环氧树脂须具有耐湿性，绝缘性，机械强度，对管芯发出光的折射率和透射率高。
选择不同折射率的封装材料，封装几何形状对光子逸出效率的影响是不同的，发光强度的角分布也与管芯结构、光输出方式、封装透镜所用材质和形状有关。
若采用尖形树脂透镜，可使光集中到LED的轴线方向，相应的视角较小；如果顶部的树脂透镜为圆形或平面型，其相应视角将增大。
一般情况下，LED的发光波长随温度变化为0．2-0．3nm／℃，光谱宽度随之增加，影响颜色鲜艳度。
另外，当正向电流流经pn结，发热性损耗使结区产生温升，在室温附近，温度每升高1℃，LED的发光强度会相应地减少1％左右，封装散热；时保持色纯度与发光强度非常重要，以往多采用减少其驱动电流的办法，降低结温，多数LED的驱动电流限制在20mA 左右。
但是，LED的光输出会随电流的增大而增加，目前，很多功率型LED的驱动电流可以达到70mA、100mA甚至1A级，需要改进封装结构，全新的LED封装设计理念和低热阻封装结构及技术，改善热特性。
例如，采用大面积芯片倒装结构，选用导热性能好的银胶，增大金属支架的表面积，焊料凸点的硅载体直接装在热沉上等方法。
此外，在应用设计中，PCB线路板等的热设计、导热性能也十分重要。
进入21世纪后，LED的高效化、超高亮度化、全色化不断发展创新，红、橙LED光效已达到100Im／W，绿LED为501m／W，单只LED的光通量也达到数十Im。
LED芯片和封装不再沿龚传统的设计理念与制造生产模式，在增加芯片的光输出方面，研发不仅仅限于改变材料内杂质数量，晶格缺陷和位错来提高内部效率，同时，如何改善管芯及封装内部结构，增强LED内部产生光子出射的几率，提高光效，解决散热，取光和热沉优化设计，改进光学性能，加速表面贴装化SMD进程更是产业界研发的主流方向。
1、产品封装结构类型自上世纪九十年代以来，LED芯片及材料制作技术的研发取得多项突破，透明衬底梯形结构、纹理表面结构、芯片倒装结构，商品化的超高亮度(1cd以上)红、橙、黄、绿、蓝的LED产品相继问市，如表1所示，2000年开始在低、中光通量的特殊照明中获得应用。
LED的上、中游产业受到前所未有的重视，进一步推动下游的封装技术及产业发展，采用不同封装结构形式与尺寸，不同发光颜色的管芯及其双色、或三色组合方式，可生产出多种系列，品种、规格的产品。
LED产品封装结构的类型如表2所示，也有根据发光颜色、芯片材料、发光亮度、尺寸大小等情况特征来分类的。
单个管芯一般构成点光源，多个管芯组装一般可构成面光源和线光源，作信息、状态指示及显示用，发光显示器也是用多个管芯，通过管芯的适当连接(包括串联和并联)与合适的光学结构组合而成的，构成发光显示器的发光段和发光点。
表面贴装LED可逐渐替代引脚式LED，应用设计更灵活，已在LED显示市场中占有一定的份额，有加速发展趋势。
固体照明光源有部分产品上市，成为今后LED的中、长期发展方向。
2、引脚式封装LED脚式封装采用引线架作各种封装外型的引脚，是最先研发成功投放市场的封装结构，品种数量繁多，技术成熟度较高，封装内结构与反射层仍在不断改进。
标准LED被大多数客户认为是目前显示行业中最方便、最经济的解决方案，典型的传统LED安置在能承受0．1W输入功率的包封内，其90％的热量是由负极的引脚架散发至PCB板，再散发到空气中，如何降低工作时pn结的温升是封装与应用必须考虑的。
包封材料多采用高温固化环氧树脂，其光性能优良，工艺适应性好，产品可*性高，可做成有色透明或无色透明和有色散射或无色散射的透镜封装，不同的透镜形状构成多种外形及尺寸，例如，圆形按直径分为Φ2mm、Φ3mm、Φ4．4mm、Φ5mm、Φ7mm等数种，环氧树脂的不同组份可产生不同的发光效果。
花色点光源有多种不同的封装结构：陶瓷底座环氧树脂封装具有较好的工作温度性能，引脚可弯曲成所需形状，体积小；金属底座塑料反射罩式封装是一种节能指示灯，适作电源指示用；闪烁式将CMOS振荡电路芯片与LED管芯组合封装，可自行产生较强视觉冲击的闪烁光；双色型由两种不同发光颜色的管芯组成，封装在同一环氧树脂透镜中，除双色外还可获得第三种的混合色，在大屏幕显示系统中的应用极为广泛，并可封装组成双色显示器件；电压型将恒流源芯片与LED管芯组合封装，可直接替代5—24V的各种电压指示灯。
面光源是多个LED 管芯粘结在微型PCB板的规定位置上，采用塑料反射框罩并灌封环氧树脂而形成，PCB板的不同设计确定外引线排列和连接方式，有双列直插与单列直插等结构形式。
点、面光源现已开发出数百种封装外形及尺寸，供市场及客户适用。
LED发光显示器可由数码管或米字管、符号管、矩陈管组成各种多位产品，由实际需求设计成各种形状与结构。
以数码管为例，有反射罩式、单片集成式、单条七段式等三种封装结构，连接方式有共阳极和共阴极两种，一位就是通常说的数码管，两位以上的一般称作显示器。
反射罩式具有字型大，用料省，组装灵活的混合封装特点，一般用白色塑料制作成带反射腔的七段形外壳，将单个LED管芯粘结在与反射罩的七个反射腔互相对位的PCB板上，每个反射腔底部的中心位置是管芯形成的发光区，用压焊方法键合引线，在反射罩内滴人环氧树脂，与粘好管芯的PCB板对位粘合，然后固化即成。
反射罩式又分为空封和实封两种，前者采用散射剂与染料的环氧树脂，多用于单位、双位器件；后者上盖滤色片与匀光膜，并在管芯与底板上涂透明绝缘胶，提高出光效率，一般用于四位以上的数字显示。
单片集成式是在发光材料晶片上制作大量七段数码显示器图形管芯，然后划片分割成单片图形管芯，粘结、压焊、封装带透镜(俗称鱼眼透镜)的外壳。
单条七段式将已制作好的大面积LED芯片，划割成内含一只或多只管芯的发光条，如此同样的七条粘结在数码字形的可伐架上，经压焊、环氧树脂封装构成。
单片式、单条式的特点是微小型化，可采用双列直插式封装，大多是专用产品。
LED光柱显示器在106mm长度的线路板上，安置101只管芯(最多可达201只管芯)，属于高密度封装，利用光学的折射原理，使点光源通过透明罩壳的13-15条光栅成像，完成每只管芯由点到线的显示，封装技术较为复杂。
半导体pn结的电致发光机理决定LED不可能产生具有连续光谱的白光，同时单只LED 也不可能产生两种以上的高亮度单色光，只能在封装时借助荧光物质，蓝或紫外LED管芯上涂敷荧光粉，间接产生宽带光谱，合成白光；或采用几种(两种或三种、多种)发不同色光的管芯封装在一个组件外壳内，通过色光的混合构成白光LED。
这两种方法都取得实用化，日本2000年生产白光LED达1亿只，发展成一类稳定地发白光的产品，并将多只白光LED设计组装成对光通量要求不高，以局部装饰作用为主，追求新潮的电光源。
3、表面贴装封装在2002年，表面贴装封装的LED(SMD LED)逐渐被市场所接受，并获得一定的市场份额，从引脚式封装转向SMD符合整个电子行业发展大趋势，很多生产厂商推出此类产品。
早期的SMD LED大多采用带透明塑料体的SOT-23改进型，外形尺寸3．04×1．11mm，卷盘式容器编带包装。
在SOT-23基础上，研发出带透镜的高亮度SMD的SLM-125系列，SLM-245系列LED，前者为单色发光，后者为双色或三色发光。
近些年，SMD LED成为一个发展热点，很好地解决了亮度、视角、平整度、可*性、一致性等问题，采用更轻的PCB板和反射层材料，在显示反射层需要填充的环氧树脂更少，并去除较重的碳钢材料引脚，通过缩小尺寸，降低重量，可轻易地将产品重量减轻一半，最终使应用更趋完美，尤其适合户内，半户外全彩显示屏应用。
表3示出常见的SMD LED的几种尺寸，以及根据尺寸(加上必要的间隙)计算出来的最佳观视距离。
焊盘是其散热的重要渠道，厂商提供的SMD LED的数据都是以4．0×4．0mm的焊盘为基础的，采用回流焊可设计成焊盘与引脚相等。
超高亮度LED产品可采用PLCC(塑封带引线片式载体)-2封装，外形尺寸为3．0×2．8mm，通过独特方法装配高亮度管芯，产品热阻为400K／W，可按CECC方式焊接，其发光强度在50mA驱动电流下达1250mcd。
七段式的一位、两位、三位和四位数码SMD LED显示器件的字符高度为5．08-12．7mm，显示尺寸选择范围宽。
PLCC封装避免了引脚七段数码显示器所需的手工插入与引脚对齐工序，符合自动拾取—贴装设备的生产要求，应用设计空间灵活，显示鲜艳清晰。
多色PLCC封装带有一个外部反射器，可简便地与发光管或光导相结合，用反射型替代目前的透射型光学设计，为大范围区域提供统一的照明，研发在3．5V、1A驱动条件下工作的功率型SMD LED封装。
4、功率型封装LED芯片及封装向大功率方向发展，在大电流下产生比Φ5mmLED大10-20倍的光通量，必须采用有效的散热与不劣化的封装材料解决光衰问题，因此，管壳及封装也是其关键技术，能承受数W功率的LED封装已出现。
5W系列白、绿、蓝绿、蓝的功率型LED从2003年初开始供货，白光LED光输出达1871m，光效44．31m／W绿光衰问题，开发出可承受10W功率的LED，大面积管；匕尺寸为2．5×2．5mm，可在5A电流下工作，光输出达2001m，作为固体照明光源有很大发展空间。
