tekla建模入门必看
(完整版)tekla建模出图常用方法
01、教你如何将定义好的工程截面用于其它工程1）在已定义好的工程模型中有一个文件“PROFDB”，将该文件复制到其他工程模型中即可。
2）也可以复制到系统目录中02、节点是否可以进行自动切割我在画柱脚腹板肋板时，由于钢柱腹板厚度不一致，所以我把肋板画到了H型钢的中心轴线上。
期望在焊接时，系统会自动切割掉与H型钢腹板的交叉部位。
但从材料表的尺寸上来看，系统并没有按我想像的那样进行切割。
有一些柱脚，系统没有相对应的节点。
就只有自己创建吗？好像自定义节点很麻烦的。
楼上，你的原理就错了，建议你出图前执行一下碰撞校对，呵呵，会看出问题来的。
03、自定义截面的演示版（原创实例）附件:1）此截面为C型钢与T型钢的组合形式，下面通过实例介绍此组合截面的做法2）文件--目录--截面型材--定义横截面, 然后依次点选各转角点附件:3）当点选截面封闭后，点击鼠标中键，屏幕右下脚显示要求选择截面的中心点，点选轴线的交点处为此截面的中心，自动弹出如图所示的对话框，输入自定义截面的名称 101 ，然后确定，保存改变到模型文件夹4）文件--目录--截面型材--修改，激活一个截面，修改截面名为20005）在截面类型中，选择用户定义的固定的，在下面的截面图表类型中，选中刚才6）创建梁，选择刚才的截面名 2000 ，创建自定义的型材7）成果展示，渲染图04、装配数目序列重叠, 请问该如何解决附件:出现的错误如图片，请指点把所有的物体选中，然后指定全部从1开始编号，可以解决你的问题05、手把手教新手自定义接点！手把手教新手自定义接点！（新手蹭威望）1、按住alt选中要定义接点的所有部件，包括切割线2、菜单-细部-自定义接点单元3、把名称取好，位置一般选终端面4、点下一步，选对象（已经选好），再下一步5、选住部件，选次部件，ok06、1）几个明明有碰撞的零件在运行“碰撞校核”命令时却被报告没有碰撞原因：这几个零件属于节点内的对象，而在选择时打开了“选择父对象”开关，导致零件没有实际被选中解决方法：选择时打开“选择节点中的目标”开关2）在图纸中无法选中圆孔的中心原因：用零件切割或多边形切割得到的圆孔实际上都是多边形孔模拟的，所以没有实际的圆心解决方法：用开螺栓孔的方法开圆孔3）视图在渲染模式下表现很难看，画面支离破碎原因： Xsteel是基于OpenGL的软件，一些对OpenGL标准支持有问题的显卡在绘图时会出错解决方法：编辑\TeklaStructures\10.0\bat\environment目录下的china_env.bat文件（我们假定用户使用的是中国环境），找到 rem set XS_USE_SOFTWARE_RENDERING=TRUE将前面的rem去掉，重新启动软件即可4）渲染视图的背景是黑色的，但我们希望将其改为白色解决方法：编辑\TeklaStructures\10.0\bat\environment目录下的china_env.bat文件，找到rem set XS_BACKGROUND_COLOR=0.0 0.0 0.0，改为set XS_BACKGROUND_COLOR=1.0 1.0 1.0 重新启动软件即可5）明明在模型中搭建了梁、柱或是定位点，但是却看不见a、可能原因：视图使用了显示过滤解决方法：双击相应视图，点击“过滤”按钮，将过滤选项关闭b、可能原因：搭建的对象位于当前视图景深以外解决方法：双击相应视图，调大其显示深度（我们强烈建议用户到相应标高或立面的视图上搭建对象，不要在其它视图面中进行）c、可能原因：搭建的对象位于工作区域以外解决方法：选中视图，右击鼠标，在菜单中选择“适合工作区域”07、1）我图纸中的焊接H型钢都是用"HI~~~~"表示的,我想用"BH~~~~"表示,有办法吗?2）做详图的朋友都知道,当两个构件相对于某个平面对称时叫做"正反件",出图时仅出一种构件,其对称件可只注明对称该构件即可.请问XSTEEL中是如何出正反件的?3）菜单"细部/增加零件"可以把工字型的三块板变成一个构件,请问这样做有什么意义?这样做在材料表里会怎样显示构件的型号?好象只是一块板吧!我想把三块板直接焊起来不就结了吗?4）我做门刚全是在AUTOCAD里画出一条一条直线再导到XSTEEL里.但是我发现转到XSTEEL里后线的位置会有一些变化,很小,大约0.05毫米不到,请问这是为什么?5）两个零件不该焊的被我焊起来了,怎么找到那个焊缝符号啊?难道一个一个的找?答: 1>只能用自定义截面或输入CHS的截面型材来解决.2>在部件标记属性处添加适合(NS/FS).3>添加零件是创建一个零件以附加到所选择的主构件上,是属于预制部件.4>这样的误差在钢结构中是没有问题的.5>在视图属性把焊接显示为精确,焊缝可以精确显示在三维图中,在三维图中就可以找到多增加的焊缝.你可在渲染图中选择焊缝不显示,然后你把多焊的构件删除，然后撤销，与此构件相关的焊缝就会显示出来，这样你有利于你找到多余的焊缝。
tekla学习计划
tekla学习计划引言随着建筑行业的发展，建筑信息模型 (BIM) 技术在设计、施工和管理过程中的作用越来越重要。
Tekla Structures是全球领先的钢结构和混凝土建筑信息模型 (BIM) 软件，它提供了完整的设计、分析和施工管理工具，帮助建筑专业人员更加高效地完成项目。
因此，学习Tekla Structures对于有志于从事建筑行业的人来说是至关重要的。
本文将针对初学者介绍Tekla Structures的学习计划，帮助他们更好地掌握这一强大的BIM工具。
第一部分：Tekla Structures简介在开始学习Tekla Structures前，首先需要了解Tekla Structures的基本概念和功能。
Tekla Structures是一款功能强大的BIM软件，它能够帮助建筑师、结构工程师和施工人员进行设计、分析和施工管理。
Tekla Structures的主要功能包括三维建模、结构分析、图纸制作和构件制造管理等。
初学者可以通过阅读Tekla Structures官方网站上的文档和教程，了解软件的基本操作和功能。
此外，也可以通过观看Youtube上的Tekla Structures视频教程，学习一些基本的建模和分析技巧。
第二部分：Tekla Structures学习路径Tekla Structures的学习过程可以分为几个阶段，包括建模基础、结构分析、图纸制作和构件制造管理。
初学者可以根据自己的学习目标和兴趣选择合适的学习路径。
1. 建模基础建模基础是Tekla Structures学习的第一步，包括了软件的基本操作、建模技巧和建筑基本构件的建模方法。
初学者可以通过阅读Tekla Structures官方网站的文档和教程，学习软件的基本操作和建模技巧。
此外，也可以通过参加一些在线或线下的培训课程，学习更加系统的建模技术。
2. 结构分析结构分析是Tekla Structures学习的第二步，包括了结构模型的分析和优化。
tekla教程
tekla教程Tekla教程: 创建模型和导入结构1. 创建新的Tekla模型首先，打开Tekla Structures软件。
在软件的起始页面上，选择"新建模型"选项。
接下来，选择一个合适的项目存储位置，并为模型命名。
点击"确定"按钮。
2. 设置工作环境在模型创建成功后，Tekla Structures会自动打开"任务管理器"窗口。
在此窗口中，可以管理和跟踪所有与模型相关的任务。
为了简化界面，可以关闭窗口顶部的"任务栏"。
3. 导入现有结构如果有现有的结构需要导入到模型中，可以使用Tekla Structures的导入功能。
首先，选择菜单栏上的"文件"选项，然后选择"导入"。
在弹出的对话框中，选择要导入的文件，并确认导入选项。
4. 创建结构元素在模型中创建结构元素十分简单。
选择工具栏上的相应工具，如"柱子"、"梁"或"板"。
然后，在模型中点击鼠标左键来放置该元素。
可根据需要，通过拖动鼠标来定义元素的尺寸和位置。
5. 编辑结构元素一旦创建了结构元素，可以随时对其进行编辑。
选择要编辑的元素，然后点击右键，在弹出的菜单中选择"属性"。
在属性窗口中，可以修改元素的尺寸、材料和其他属性。
6. 添加连接和固定支撑在模型中，可以添加连接和固定支撑来增强结构的稳定性。
选择工具栏上的"连接"或"固定支撑"工具，然后在模型中点击鼠标左键来放置这些元素。
7. 创建装配和构件清单在Tekla Structures中，可以轻松创建装配和构件清单。
选择菜单栏上的"输出"选项，然后选择"装配"或"构件清单"。
在弹出的对话框中，选择要包含在清单中的元素，并设置输出选项。
《Tekla-XSTEEL软件的入门操作及技巧》
钢框架一般建模顺序： 钢柱——钢主梁——梁柱节点——柱间支撑——支撑节点——钢次梁
——主次梁节点——屋面檩条。
1.3 劲型及异形结构
学校屋顶工程 采用四坡五脊结构形式
建模难点：斜向脊梁的节点 连接板有双向角度，调图等
北京宣武医院研究所工程 采用劲型结构形式
建模难点：需要多人配合完成耗时较长， 异形梁、异形牛腿、异形节点 钢筋的穿插及处理，无可用节点。
2.2、软件适用范围
钢结构工业 建筑
钢结构大型 桥梁
钢结构多高 层民用建筑
TEKLA软件可深 化结构范围
等钢结构工 程
钢结构公共 建筑
钢结构环保 声屏障建筑
三、Tekla软件的基本操作流程 3.1、流程介绍
建模前的准 备工作
软件建模
调图和出所 需报表
建模前的准备工作：熟悉你所要建模的工程蓝图，重点看图纸中的轴线、 标高、钢构件的截面积截面形式、所用钢材的材质、连接节点及结构布置；
门式刚架一般建模顺序： 钢柱——钢梁——柱间支撑——吊车梁——系杆及屋面支撑
——钢雨棚——墙面檩条——墙面隅撑——屋面天窗——屋面檩条 ——屋面隅撑——屋面及墙面拉条套管——钢爬梯等
1.2 框架类
上下柱对接
梁柱节点
支撑节点
主次梁节点
钢框架类常见组成部分： 钢柱、钢主梁、钢次梁、柱间支撑（可选）、屋面支撑（可选） 、
软件建模：新建模型——创建轴线——创建轴线视图——创建构件截面—— 创建钢构件——创建节点——构件组装——构件编号 ——创建详图——创建 报表
第一步：打开软件新建模型（环境选择中国，配置用完全或者钢结构深化）
第二步：创建轴线
双击已有轴线出来对话框 按照已知数据修改X、Y、Z轴的数据
tekla小知识
tekla小知识Tekla Structures是一款用于建筑信息模型（BIM）的建模软件，它提供了各种工具和功能，可帮助工程师、设计师和建筑师在建筑项目的不同阶段进行详细设计和分析。
在本文中，我们将介绍一些关于Tekla Structures的小知识，以帮助读者更好地了解和使用该软件。
一、Tekla Structures的基本概念和界面1. 结构构件：在Tekla Structures中，构件是建筑模型的基本单元，可以是柱、梁、楼板等。
每个构件都具有自己的属性和参数，例如尺寸、材质等。
2. 模型视图：Tekla Structures支持多种不同类型的模型视图，如平面视图、立面视图、剖面视图等。
用户可以根据需要选择合适的视图来查看和编辑模型。
3. 层次结构：Tekla Structures使用层次结构来组织模型中的构件。
用户可以根据需要创建层次关系，例如将构件组合在一个集合中，以便更好地组织和管理模型。
4. 界面布局：Tekla Structures的界面布局可以根据用户的需求进行自定义。
用户可以选择不同的工具栏、视图和面板来创建自己喜欢的工作环境。
二、Tekla Structures的建模和编辑功能1. 创建构件：Tekla Structures提供了多种创建构件的方式，包括手动绘制、导入CAD文件、使用建筑部件等。
用户可以选择最适合自己的方法来创建模型。
2. 编辑构件：在Tekla Structures中，用户可以对构件进行各种编辑操作，如移动、旋转、缩放等。
此外，还可以通过参数化建模来自动化构件的生成和修改。
3. 添加连接和附属件：Tekla Structures允许用户添加各种连接和附属件，如螺栓、焊缝、支撑等。
这些连接和附属件可以增强模型的准确性和可视化效果。
4. 分析和优化：Tekla Structures集成了强大的分析和优化工具，可以帮助用户对模型进行结构分析和性能优化。
通过这些工具，用户可以更好地了解模型的行为和性能。

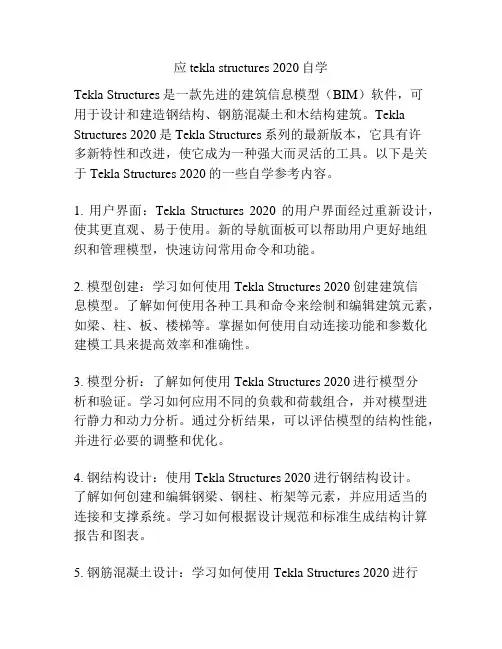

应tekla structures 2020自学
应tekla structures 2020自学Tekla Structures是一款先进的建筑信息模型（BIM）软件，可用于设计和建造钢结构、钢筋混凝土和木结构建筑。
Tekla Structures 2020是Tekla Structures系列的最新版本，它具有许多新特性和改进，使它成为一种强大而灵活的工具。
以下是关于Tekla Structures 2020的一些自学参考内容。
1. 用户界面：Tekla Structures 2020的用户界面经过重新设计，使其更直观、易于使用。
新的导航面板可以帮助用户更好地组织和管理模型，快速访问常用命令和功能。
2. 模型创建：学习如何使用Tekla Structures 2020创建建筑信息模型。
了解如何使用各种工具和命令来绘制和编辑建筑元素，如梁、柱、板、楼梯等。
掌握如何使用自动连接功能和参数化建模工具来提高效率和准确性。
3. 模型分析：了解如何使用Tekla Structures 2020进行模型分析和验证。
学习如何应用不同的负载和荷载组合，并对模型进行静力和动力分析。
通过分析结果，可以评估模型的结构性能，并进行必要的调整和优化。
4. 钢结构设计：使用Tekla Structures 2020进行钢结构设计。
了解如何创建和编辑钢梁、钢柱、桁架等元素，并应用适当的连接和支撑系统。
学习如何根据设计规范和标准生成结构计算报告和图表。
5. 钢筋混凝土设计：学习如何使用Tekla Structures 2020进行钢筋混凝土设计。
了解如何创建和编辑混凝土梁、柱、楼板等元素，并应用适当的钢筋配置。
掌握如何生成和调整混凝土模板，并根据相关设计规范进行验算。
6. 木结构设计：使用Tekla Structures 2020进行木结构设计。
学习如何创建和编辑木梁、木柱、楼板等元素，并应用适当的连接和支撑系统。
了解如何使用Tekla Structures的木结构分析工具来验证模型的性能。
TEKLA实用教程合集
TEKLA实用教程合集简介本文档是针对TEKLA软件用户的实用教程合集，旨在帮助用户更好地使用TEKLA软件进行建模和设计工作。
以下是各个教程的简要介绍：教程一：TEKLA基础入门本教程将介绍TEKLA软件的基础知识和操作方法，包括界面介绍、模型创建、图层管理等内容。
通过研究本教程，用户将对TEKLA软件有一个全面的了解，并能够熟练地进行基本的建模操作。
教程二：TEKLA高级技巧本教程将介绍TEKLA软件的一些高级技巧和功能，包括构件连接、参数化建模、自定义组件等内容。
通过研究本教程，用户可以进一步提高对TEKLA软件的掌握程度，并能够应用高级功能进行复杂的建模和设计工作。
教程三：TEKLA设计实例分析本教程将以实际设计案例为基础，介绍如何使用TEKLA软件进行建筑结构设计和分析。
通过研究本教程，用户将学会如何应用TEKLA软件进行结构分析、模拟和优化，从而提高设计的准确性和效率。
教程四：TEKLA模型管理和协作本教程将介绍如何进行TEKLA模型的管理和协作工作，包括版本控制、模型共享和团队协作等内容。
通过研究本教程，用户可以更好地组织和管理自己的TEKLA模型，并能够与团队成员进行有效的协作和沟通。
教程五：TEKLA应用扩展与定制本教程将介绍如何进行TEKLA应用的扩展和定制，包括添加自定义功能、开发插件等内容。
通过研究本教程，用户可以根据自己的需求扩展TEKLA软件的功能，并能够定制适合自己工作流程的工具和界面。
结束语本文档提供了一系列TEKLA实用教程的合集，涵盖了从基础到高级的内容，旨在帮助用户更好地使用TEKLA软件进行建模和设计工作。
希望这些教程能够对用户有所帮助，并带来更高效和便捷的工作体验。
tekla的使用流程
Tekla的使用流程1. Tekla简介Tekla是一种三维建模软件，用于建筑和工程设计领域。
它提供了一整套功能强大的工具，可以帮助用户完成从设计到施工的全过程。
本文将介绍Tekla的使用流程，帮助用户了解如何使用这个强大的软件。
2. Tekla的安装与配置在开始使用Tekla之前，首先需要进行软件的安装和基本配置。
下面是Tekla的安装与配置步骤：•下载Tekla软件安装包•运行安装程序，并按照提示进行安装•配置Tekla的基本设置，包括单位、语言等•完成安装和配置后，打开Tekla软件，进入主界面3. Tekla的模型创建在Tekla中，用户可以创建三维模型，以便进行建筑和工程项目的设计和分析。
下面是Tekla的模型创建步骤：•在主界面上，选择“模型”选项卡•选择“新建模型”命令，创建一个新的模型文件•在模型文件中，可以添加建筑元素，如柱子、梁、楼板等。
可以选择预设的元素，也可以使用自定义元素•进行建筑元素的定位和调整，以适应具体的设计要求•添加附属信息和属性，如材料、尺寸等•保存模型文件，并进行必要的备份和版本管理4. Tekla的模型编辑与修改一旦创建了模型，用户可以对其进行编辑和修改，以便满足具体的设计和构建要求。
下面是Tekla的模型编辑与修改方法：•选择“编辑”选项卡，进入模型编辑模式•使用编辑工具，如移动、旋转、缩放等，对模型元素进行修改•添加或删除模型元素，以满足设计要求•修改模型元素的属性，如材料、尺寸等•保存修改后的模型，并进行必要的备份和版本管理5. Tekla的模型分析与优化除了模型的创建和编辑，Tekla还可以进行模型的分析和优化，以确保设计的可靠和高效。
下面是Tekla的模型分析与优化步骤：•选择“分析”选项卡•使用分析工具，如强度分析、位移分析等，对模型进行分析•根据分析结果，进行模型的优化和改进。
可以增加材料、增加支撑等•保存分析和优化后的模型，并进行必要的备份和版本管理6. Tekla的输出与分享完成了模型的创建、编辑和分析后，用户可以将模型输出为多种格式，并与其他人员进行分享和沟通。
第一章 Tekla基础课程 第一节
1.将鼠标指针移动到迷你工具栏上以显示该工具栏。 2.单击 打开 自定义迷你工具栏对话框。 3.选择要显示或隐藏的元素。
GoDreams钢结构网络教育 YY教育频道：100879
欢迎加入 Tekla基础教学班！
• 快捷键设置 • 自定义界面设置 • 软件基本操作细节
GoDreams钢结构网络教育 YY教育频道：100879
GoDreams钢结构网络教育 YY教育频道：100879
欢迎加入 Tekla基础教学班！
• 高级选项设置（举例2）
• • • • • • • XS_GRID_COLOR_FOR_WORK_PLANE 轴线颜色：用于更改模型中工作平面轴线的颜色（RGB 值定义轴线的颜色）。 设置的值（默认值）：0.7 0.0 0.3 XS_DRAW_ROOT_OPENING_EVEN_WHEN_ZERO 焊缝：将此高级选项设置为 TRUE 可显示零根部开孔。默认值为 TRUE。如果 将此高级选项设置为 FALSE，则不显示零根部开孔。 XS_ENABLE_WIRE_FRAME 模型视图:模型视图默认为进行渲染。将此高级选项设置为 TRUE 可将视图类 型更改为线框。默认值为 FALSE(仅限19.0以下版本)。
欢迎加入 Tekla基础教学班！
• 高级选项设置（举例1）
• • • • • • • • • • XS_SINGLE_PART_DRAWING_VIEW_TITLE 图纸属性：用于定义多件图中零件图视图的标题（多零件图中应用）； 设置的值：%PROFILE%,共%MODEL_NUMBER%件, 编号%PART_POS% 显示效果：例子，PL10*100,共1件，A-1 XS_ARC_WIDTH_OF_CLOUD 图纸属性:用于控制纸张上云形弧的宽度（默认 10 毫米）。 XS_UNIQUE_NUMBERS 编号：将此高级选项设置为 TRUE 可使 Tekla 在编号时为所有零件创建唯一 的位置编号，即使这些零件都相同也如此。 XS_BLACK_DRAWING_BACKGROUND 图纸属性：设置为 TRUE 可使图纸具有黑色背景和彩色线条。
05-Tekla建模注意事项
环形板开坡口做法：在环形板做两条45°辅助线，再绘制椎体后，使用“零件切割”命令来完成；
快捷键的设置：工具→自定义，进行快捷键的设置，设置完成后，直接保存关闭模型，再打开，可解决每次进入后快捷键失效的现象；
在模型图纸中，A3图纸一般使用2.5或3的字高；A2图纸一般使用3.5的字高；A1图纸一般使用4.0的字高；
模型图纸视图背景更改为黑色：工具→选项→高级选项→图形视图：XS＿BLACK＿DRAWING＿BACKGROUND，更改为TRUE；
模型自动生产的图纸，其中的两个视图：顶视图和前视图，其中前视图相当于右视图，即顶视图从右向左看得到；
标记剖面图是从哪个视图得到的（视图方向标记）：双击剖面图弹出，视图属性对话框→标签→视图方向标记，显示符号和标签；
短柱类节点（133），带有现场焊接槽口的节点，遇到调整不出焊接衬板的情况，在节点窗口内，“梁切割”选项卡，将“槽口”的默认，更改为非默认即可；
在一个模型中，新建的比较全面的截面库（螺栓库等），可以进行输出，建模→截面型材→截面库，进行截面的输出，再另外的模型中，可以对该截面库进行输入，方便使用；
构件的主部件设置，设置构件中较大的为主部件，并在模型中统一一样，否则会对图纸产生不利影响；
图纸中，点击尺寸线弹出尺寸属性对话框，尺寸属性→标记→板定位标记→类型：改为自动，在尺寸线上将出现羽毛类标记，羽毛方向还有实体，即体现尺寸线标注在板的哪一侧；
出图时，调整完一X图纸的属性后，调出该图纸的“图纸属性对话框”，选中相类似构件的图纸，点击修改，可以刷成一个属性，功能类似于图纸克隆；
Tekla钢结构BIM软件教程-Tekla建模(基础操作)
轴线设置 轴线磁性开关的使用 当建模后，总体布置需要改变时，使用轴
线磁性开关，可使轴线产生磁性，轴线移动时 将带动其上的柱子一起移动，这将大大地提高 建模速度。
1. 双击轴线，弹出轴线属性对话框； 2. 在“磁性轴线面”后的选框内打“√”号 ； 3. 假设修改坐标Y的12000为18000； 4. 点击“修改”按钮，可看到柱子随轴线 一起移动了，见下图。
注意:模型名中不要使用特殊的字符 ( / \ ; :| )。
新建文件夹
2、视图类型选择方面的更改
默认情况下渲染所有模型视图。 如果您要使用线框，请通过工具 > 选项 > 高级选项 >
模型视图，将高级选项 XS_ENABLE_WIRE_FRAME 设 置为 TRUE。 渲染的视图： 自动杆件选项在显示对话框中不可用。 线框视图： 视图类型选项可在视图属性对话框中找到，您可以将视图 类型设置为渲染或线框。 自动杆件选项可在显示对话框中找到。 渲染视图和线框视图： 已从视图菜单中删除命令创建缩放窗口。 您可以使用缩 放命令放大和缩小替代创建缩放窗口。
默认切割部件中短的部 分
切割线两端选中的部件 使用多边形切割部件 部件切割
点 捕捉到点和栅格线交点。 端点 捕捉到线、多义线线段和圆弧的端点。 中心 捕捉到圆和圆弧的中心。 中点 捕捉到线、多义线线段和圆弧的中点。 交点 捕捉到线、多义线线段和圆弧的交点。 垂直 捕捉到与另一个对象形成垂直关系的对象中的点。 最近点 捕捉到对象中最近的点，如部件边缘或线上的任何点。 延长线 捕捉到对象的延伸线 捕捉到任何位置。 参考点 您可以选取对象参考点，即具有控柄的点。 几何点 您可以选取对象中的任何点。 三维 Tekla Structures 在三维空间选取位置。 视图平面 Tekla Structures 将所选取的位置投影到视图平面。 自动 在透视视图中，此选项的作用与三维选项相同。在非透视 视图中，此选项的作用与视图平面选项相同。
tekla快速建模的方法
tekla快速建模的方法一、熟悉软件界面1.1 刚接触Tekla软件，就像到了一个新地方，得先到处看看。
软件界面上有各种菜单、工具条，这就好比是不同的商店和摊位。
咱们得知道哪个地方是用来创建构件的，哪个是调整模型视图的。
比如说，模型视图那一块，就像一扇扇窗户，能让你从不同角度看你的建筑模型。
1.2 那些常用的功能按钮，得牢记于心。
就像你出门要带钥匙一样，在Tekla里操作，常用按钮就是你的钥匙。
像创建梁、柱这些基本构件的按钮，你要是找半天，那建模速度肯定快不了。
二、巧用模板与参数化建模2.1 模板是个好东西，就像一个模具。
你要是做很多类似的构件，比如说一排同样规格的柱子，模板就能帮大忙。
只要设置好一个柱子的模板，其他柱子按照这个模板来，那速度就像坐火箭一样。
这就好比你做饺子，有了一个饺子模子，后面的饺子做起来就快多了。
2.2 参数化建模也是个绝招。
在Tekla里，很多构件可以通过参数来控制。
比如说梁的长度、宽度、高度，你只要调整这些参数，梁就按照你的要求变了。
这就像捏橡皮泥，你想让它长一点、短一点、粗一点、细一点，都可以轻松做到。
这可比你一个一个去画梁要快得多，简直是事半功倍。
三、高效的构件创建顺序3.1 一般来说，先从大的框架开始创建。
就像盖房子，先把大梁、大柱子立起来。
这是整个建筑的骨架，有了骨架，再往上面添加小的构件就容易多了。
要是先弄那些小零碎，就像没有打好地基就盖房子，最后肯定乱成一团麻。
3.2 在创建构件的时候，要一批一批地来。
比如说这一层的梁都创建完了，再去创建下一层的。
不要东一榔头西一棒子，今天做个梁，明天做个柱，这样效率极低。
要像行军打仗一样，有计划、有步骤地进行。
四、利用复制与阵列功能4.1 复制功能是个宝藏。
你做好了一个构件，发现还有好几个一模一样的需要做，那直接复制就好了。
这就像复印机一样，一下就搞定了。
比如说建筑里有好多相同的窗户，你做好一个，复制粘贴，几秒钟就完成了好几个。
Tekla钢结构BIM软件教程-Tekla建模(柱底板)
看“基础平面布置图”以确定“坐标X，Y”。注意“坐标 X，Y”是相对值。
看“GS-05 GJ-1图”或“GS-07 1-11线墙架结构图” 以确定“坐标Z”。注意“坐标Z”是绝对值。
GS-07 1-11线墙架结构图
门式刚架轻型房屋钢结构的局部模型 —柱底板
门式刚架轻型房屋钢结构的局部模型 —刚架柱网
选1轴线，点GRID 1 》 ，1轴线视图变为 “可见视图” ；同理，选
某可见视图》
， “可见视图”变为 “不可见视图” ；亦可删去某视图。
看“GS-05 GJ-1图”或“GS-07 1-11线墙架结构图” 以确定“坐标Z”。注意“坐标Z”是绝对值。
看GS-07 1-11线墙架结构图
在1轴线与A轴线节点上画“柱底板”
双击“创建梁”选中工具条 出现“梁的属性”对话框。
中“ ”
在 打开情况下，先左后右分别 单击在1轴线与A轴线节点处左右原 创建的170mm一点
输入基本信息：前缀，起始编 号，名字，型号，材料及颜色
调整位置，使部件位置正确，即A轴线穿过柱底板的中心， 柱底面下底面与0轴线平齐。切换到3d视图查看效果。 注意，每次画好后一定要保存到自己的U盘！它作为平时成绩。
2）创建轴线视图
右键单击任意轴线》创建视图》沿着轴线,在XY视图单击》显示，出现 “视图属性”对话框，在角度选“平面”；（在视图类型选“线框表 示”；）点修改》应用》确认，点另存为“standard”。在“沿着轴线生 成视图”对话框里，点击“创建”，生成轴线视图。
建 模 选“通用性”工具栏里“ ”（打开视图列表），将1轴线视图显示于当前。
说明：根据钢结构设计图绘制合适的轴线
设置好“坐标”、“标签”、 “磁性轴线面”、 “另存为”1，点 「修改」，出现“替代确认”窗口，点「是」，再关闭“轴线”窗口， 出现“3d”视图，点虚线框任一线，右击出现活动窗口，点「适合工作 区域到整个模型」。
TEKLA 建模相关知识点
tekla建模与出图2010-07-21 14:49一、建模：1) 建模随时随刻要添加零件到构件，零件编号前缀最好梁为B，柱为C,板为P，或者无前缀。
2) 相同的构件或零件采用复制（不采用镜像），构件编号和零件编号就会相同，可以减少将来出图工作量。
3) 爬梯扶手扁钢用多边形板建模，优点是可以方便的倒角、弯折，因为扁钢截面型材为“BL”，故在多边形板属性对话框中修改截面型材“PL”为“BL”；缺点是出图时材料表中长度是板块的长边值，并非扁钢长度。
（弯折：双击板的句柄点，dz1和dz2输入相同的偏移值。
弯折偏移量不宜过大，否则弯折区域板厚度有明显减少）4) 焊接零件留有焊缝宽度螺栓：螺栓边距尽量取5的倍数；二、出图：布置图、多构件图、多零件图1) 布置图：设置整体布置图纸属性，保存以便下次使用，应用确认。
标题首行“114号平台”；设置图纸大小为420*297；视图-减短-切割部件“是”，最小切割长度“100”，切割部件间隔“0.1”；零件标记“构件位置”；标注字体高3，类型Arial Narrow。
2) 多构件图：先出构件图纸，再用“复制图纸”命令使构件图表现为多构件图。
设置构件图纸属性：名称“114PF-”；标题首行“114号平台”；图纸大小设置297*210（由于计算机自动调整比例适合图纸大小）；视图-减短设置同上；视图-标签-A1字体Arial Narrow高5；标注字体同布置图。
零件标记“零件位置”，螺栓标记“M”“螺栓直径”。
生成构件图，打开构件图114PF-1，修改图纸大小420*297，调整构件视图比例和减短，合适后参照构件材料报告修改视图标签3属性，使用文本编辑“共2件，编号114-1”，然后在图纸列表中选中构件图114PF-2，右键“复制图纸视图”（不用连接图纸，因为被链接图纸变动或删除都会影响该图纸更新），调整构件视图。
类似复制构件图114PF-3，布满图纸。
修改构件图属性-名称“114PF-1~114PF-3”。
tekla入门篇第一章新建和打开模型
tekla入门篇第一章新建和打开模型想要学好tekla这个软件，单靠学习软件本身是无法办到的。
必须对钢结构深化这个工作有一定的了解才能更好的学习和掌握这个软件。
钢结构深化其实没有那么复杂。
说白了，就是如何将钢厂出来的原料通过合理的管理加工运送到现场，并且组装成建筑物就可以了。
那么如何通过tekla来管理这个流程，这才是tekla软件本身的优势。
听哥一句话，软件只是一个工具，而你才是使用工具的人。
好啦，闲话少说，图解tekla第一步，如何生成一个新项目。
首先当然是打开软件啦然后弹出这个对话框注意哈，环境要选China，配置要选完全。
等你有一定的基础后再研究其他的选项。
当然后面哥会一点儿点儿的告诉你们的。
然后，进入软件。
会弹出一个欢迎对话框。
新建模型就选 1 打开模型就选 2如果你打开的时候没有这个对话框，那么就是有人点击了“启动时不要显示”的这个选项啦。
没关系，点击左上角的这个工具栏上的按钮左边第一个的是新建一个项目，第二个是打开一个项目先说新建一个项目。
点击后就出现下面这个对话框“1”是项目文件保存的地方。
“2”是这个项目的名称我一般工作的时候习惯在名称后面加上日期和作业者的姓名简写。
“3”选择单用户。
tekla的优势是在于多用户操作，这是其他好多钢结构软件做不到的地方。
以后我们会讲解如何进行多用户的管理。
现在还请初学者选择单用户哦。
然后“确认”你就会发现原先软件灰色的按钮都变成彩色的喽。
这样一个新的项目就创建完成了。
一定要记得保存哦。
保存了这个项目后我们到它的保存路径下看一下，看看tekla都干了写什么这个对以后的工作很重要哦。
看到没这个就是刚才我们新建的项目。
然后打开看看里面竟然有这么多东西。
这个文件夹以后的工作中，我们会经常的用到，记住这个叫“工程文件夹”所以以后我们打开一个项目，其实是打开了一整个“工程文件夹”。
从而通过tekla这个软件来对这个文件夹进行管理哦。
然后我们关掉软件。
记得保存重新打开软件。
tekla建模入门必看
Tekla Structures 建模入门必看管理提醒: 本帖被大沛执行取消精华操作(2011-01-22)一.大楼类钢结构1.B.O.B高程及各柱断点位置。
详图展开前应整理一份column schedule来控制整个项目的柱规格及断点。
2.各楼层T.O.S及T.O.C标高。
注意同楼层有高低差的地方。
3.整理出项目中用到的所有型钢的规格与材质。
市面上买不到的规格要及时通知业主替换规格。
4.整理出项目中用到的接合形式。
特别要注意那些同一种规格的梁在不同楼层接合不同的情况。
（碰到某些自以为高手的结构师时特别要注意）5.楼梯侧板位置及接合。
同时注意一下平台的净高是否有不满足规范要求的情况，及时提出问题以免后续修改图纸。
6.检讨整个工程用到的焊接形式。
焊接是钢结构工程质量控制最重要的地方，好的焊接形式是节省制造成本的好途径。
自己在这方面功力不足时应请教制造部门的前辈。
7.如有用到内爬式塔吊，应注意塔吊区的位置及塔吊补强方式。
塔吊区构件要先行安装，注意出图的先后顺序。
8.注意箱形柱的内隔板及上下封板的位置及厚度的取值要求。
以及内隔板直立式电渣焊的工艺要求。
9.梁穿孔位置，大小，及补强方式。
10.外围预制幕墙与钢梁的接合铁件。
11.地下钢柱与RC梁的接合的钢筋续接器的位置。
12.各楼层的植钉要求。
二.厂房类钢结构1.B.O.B高程及column schedule。
2.各区檐口及屋脊标高。
3.整理出项目中用到的所有型钢的规格与材质。
市面上买不到的规格要及时通知业主替换规格。
4.整理出项目中用到的接合形式。
5.天车轨顶标高及轨道中心线位置，以此推算出天车梁及牛腿高程。
6.天车背梁或天车桁架与天车梁，走道板及主柱之间的位置关系。
7.牛腿与主柱有无特殊的焊接要求。
8.各处屋面大梁或桁架与天车梁的距离是否满足天车净高的要求。
9.抗风柱位置。
一般情况下其应与主柱外缘对齐。
10.第一根墙檩与最后一根墙檩的位置。
第一根墙檩应check其是否与基础螺栓冲突。
Tekla培训提纲
Tekla培训提纲Tekla Structures 软件建模培训（一）培训目标：掌握建模的基本方法，学会模型视图的基本应用，建模工具栏及相应功能键的说明，系统节点的安装及常用节点介绍。
培训课时：12课时培训提纲1、软件的基本操作Tekla Structures软件的安装、启动模型属性设置创建新模型模型名称；模型模板；模型类型（单用户&多用户）创建轴线、修改轴线创建视图、修改视图、激活的视图定义工作区域的范围2、属性对话框介绍3、模型中检查测量及建模的辅助工具在模型中测量旋转坐标系创建点、创建辅助线（圆）4、按照设计要求搭建杆件模型使用参考模型、显示和隐藏参考模型搭建杆件模型创建、修改双截面型材复制及移动（平移、镜像、旋转）5、节点安装设置选项安装节点(系统节点)柱脚节点（1047）定义（节点内）编号序列保存/调用默认值6、常用节点应用介绍梁梁节点（77、184）梁柱节点（182）支撑节点（11、1046）7、模型中板编辑创建及修改多边形板（编辑多边形板形状）方板、圆板的创建创建沿线结合、切割、零件切割、多边形切割创建焊接及螺栓（编辑螺栓连接部件）圆孔、长圆孔的做法8、模型检查碰撞校核构件查询9、模型快捷键、工具栏的设定，10、选择过滤，视图过滤的使用11、模型中的捕捉控制Tekla Structures 软件建模培训（二）培训目标：创建自定义节点的方法，简单的参数节点介绍，螺栓库、型钢库、材质库的扩充，多个模型的合并；模型的编号及报表。
培训课时：12课时培训提纲1、自定义节点自定义节点创建炸开系统节点修改生成自定义节点安装自定义节点自定义节点输入输出2、库文件的扩充自定义型钢库自定义材质库自定义螺栓库3、单用户下模型合并介绍合并多个模型状态编号的使用4、模型编号编号设置多户模式下编号的注意事项编号后的碰撞检查5、模型报表报表调用简单介绍常用报表将表格以EXCEL形式打开方法6、强调检查模型的几种方法利用过滤手段检查材质、截面型材等利用碰撞校核检查模型的精度、准确度等利用查询构件检查模型构件组成利用报表检查编号错误及构件、零件、材质等7、多用户建模的主要事项Teklastructures图纸培训（一）培训目标：掌握图纸基本功能包括：创建整体布置图、锚栓平面图，修改调整构件图、零件图，图纸输出打印功能。
TeklaStructures(Xsteel)培训内容
Tekla Structures (Xsteel)培训1.Tekla Structures(xsteel)介绍。
2.新建模形。
3.认识建模界面。
4.创建轴线。
5.创建视图。
6.创建柱(方管柱、圆管柱、H型柱)；创建梁（直梁、折梁、弧梁、斜支撑、组合截面）；创建多边形板、螺栓、螺栓孔。
7.创建辅助点、线、圆。
8.构件的拆分、组合、切割、接合。
9.节点组装。
10.碰撞校核与校核模型。
11.构件编号：编号设置、编号前准备、修改编号。
12.清单生成：构件清单、构件零件清单、螺栓清单、材料清单。
13.图纸布局、图纸属性设置。
14.生成构件图。
尺寸、构件号、剖面。
15.认识图纸界面、图纸列表。
16.视图属性设置。
17.生成整体布置图，生成尺寸、构件号、剖面。
18.打印图纸，在CAD中处理。
19.模型文件夹简单介绍。
1.Tekla Structures(xsteel)介绍。
xsteel是Tekla公司出品的钢结构详图设计软件。
可以3D建模，生成节点，生成图纸，生成数控NC程序。
可以与其它程序进行数据交换，生成CAD模型，网页模型供察看。
2.新建模形：新建模型的两种方法：a:文件-新建；b:复制旧模型，显示全部，ctrl+A全选，delete删除。
3.认识建模界面a:菜单b:工具条，调出工具条。
c:节点工具系列！d:ctrl+k取消迷你工具栏。
4.创建轴线。
建模菜单，创建轴线。
5.创建视图。
双击创建基本视图按钮，在属性中输入标高“PL-0.450”在坐标中输入“-450”。
,同理创建2.850层、5.680层视图。
再创建一个-450标高的平面视图，命名为3D，深度向下100000.00，向上100000.00。
在PL2.850视图，点击创建剖面视图按钮，沿1轴从上往下点两点，打出剖面视图，双击空白处，将视图命名为1-1。
所有视图：6.创建柱(方管柱、圆管柱、H型柱)；创建梁（直梁、折梁、弧梁、斜支撑、组合截面）；创建多边形板、螺栓、螺栓孔。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Tekla Structures 建模入门必看管理提醒: 本帖被大沛执行取消精华操作(2011-01-22)一.大楼类钢结构schedule来控制整个项目的柱规格及断点。
2.各楼层3.整理出项目中用到的所有型钢的规格与材质。
市面上买不到的规格要及时通知业主替换规格。
4.整理出项目中用到的接合形式。
特别要注意那些同一种规格的梁在不同楼层接合不同的情况。
（碰到某些自以为高手的结构师时特别要注意）5.楼梯侧板位置及接合。
同时注意一下平台的净高是否有不满足规范要求的情况，及时提出问题以免后续修改图纸。
6.检讨整个工程用到的焊接形式。
焊接是钢结构工程质量控制最重要的地方，好的焊接形式是节省制造成本的好途径。
自己在这方面功力不足时应请教制造部门的前辈。
7.如有用到内爬式塔吊，应注意塔吊区的位置及塔吊补强方式。
塔吊区构件要先行安装，注意出图的先后顺序。
8.注意箱形柱的内隔板及上下封板的位置及厚度的取值要求。
以及内隔板直立式电渣焊的工艺要求。
9.梁穿孔位置，大小，及补强方式。
10.外围预制幕墙与钢梁的接合铁件。
11.地下钢柱与RC梁的接合的钢筋续接器的位置。
12.各楼层的植钉要求。
二.厂房类钢结构schedule。
2.各区檐口及屋脊标高。
3.整理出项目中用到的所有型钢的规格与材质。
市面上买不到的规格要及时通知业主替换规格。
4.整理出项目中用到的接合形式。
5.天车轨顶标高及轨道中心线位置，以此推算出天车梁及牛腿高程。
6.天车背梁或天车桁架与天车梁，走道板及主柱之间的位置关系。
7.牛腿与主柱有无特殊的焊接要求。
8.各处屋面大梁或桁架与天车梁的距离是否满足天车净高的要求。
9.抗风柱位置。
一般情况下其应与主柱外缘对齐。
10.第一根墙檩与最后一根墙檩的位置。
第一根墙檩应check其是否与基础螺栓冲突。
最后一根墙檩应陪合天沟高程。
第一根屋檩与最后一根屋檩也有类似考虑。
11.屋面及墙面斜撑的布置位置。
12.檩条拉杆及偶撑的设置。
13.彩板开孔的收边。
一般说来，彩板边都要布置角钢或檩条，不大可能让彩板悬挑。
14.门窗位置及收边。
15.主体结构是否要预留接合给各类工业设备。
16.爬梯的设置。
轻钢厂房一般不会太复杂。
而重型工业设备类厂房则相对复杂很多,庞大的体量及复杂的结构有时让人望而生畏。
三.桥梁类钢结构本人对桥梁的制造及安装也不在行，但就详图来说一般要考虑以下几个方面的内容1.整理平曲线和竖曲线各控制点的数据。
在进行后续工作前要验算一下各控制点的数据。
虽然一般设计图上的控制点数据不会错，但此数据关系重大，验算一下为妙，以免以后的工作白做。
2.无应力线型计算。
构造函数让它可以算出任里程位置的"N，E"坐标，高程，方位角，纵坡，超高，预拱值。
3.运用数值方法计算箱梁或板梁的3D形状并展成2D图形。
复杂的曲线位置梁的真正3D理论形状是没有办法展开成2D图形的。
所以要用数值方法逼近。
当然逼近时要把误差控制到可制造范围内。
以上是线形比较复杂的情况下要做的工作。
4.基础螺栓架的灌浆孔及透气孔的设置。
5.各墩柱里程，"N，E"坐标，及底板高程。
6.墩柱内肋条的设置，内隔板与肋条有无焊接。
7.墩柱的续接或与帽梁的接合形式。
8.帽梁。
钢结构桥梁中最复杂的一个构件。
同样在线形比较复杂的情况下它的顶面理论形状根本没有半法制造出来。
只可将其用一个平面代替。
而这时其与箱梁或板梁的接合处就有较大的误差。
而箱梁或板梁的端部只好配合这个误差来调整形状。
帽梁的内部也相当的复杂，内隔板，肋条，竖向加劲板，人孔加劲板等等要弄清它们之间的位置关系,贯穿或不贯穿，焊接或不焊接.9.板梁。
由上面算出的2D图形图形再做局部编辑。
加上端部接合，纵向加劲板，横向支撑（横构架）结合，水平斜撑接合，剪力钉等。
10.箱梁。
同上条。
另要考虑肋条接合，内隔板，人孔等。
11.横构架。
要根据各路段不同的超高来放样，并考虑其其是否与管线支架有接合。
12.水平斜撑。
要用线型计算程序跑出各斜撑端点的3D坐标,再结合其端部接合板的放样数据来确定它的长度。
13.横梁，纵梁。
大跨度箱梁之间的次结构。
14.其它杂项。
管线支架，维修爬梯等。
桥梁钢结构是最难的一个类型。
数值方法中的误差分析要惯穿计算过程的始终。
详图员的3D观念要很强。
一、作业流程1、设置轴线；2、设置或建立工作视图；3、3a产生初步布置图；建立主构件、次构件；4、建立节点或细部；5、执行编号；6、修改布置图，产生构件图及零件图；7、产生报表；8、输出CAD图档或DXF檔。
