关于钣金折弯半径

钣金折弯：折弯件的最小弯曲半径材料弯曲时，其圆角区上，外层收到拉伸，内层则受到压缩。

当材料厚度一定时，内r越小，材料的拉伸和压缩就越严重；当外层圆角的拉伸应力超过材料的极限强度时，就会产生裂缝和折断，因此，弯曲零件的结构设计，应避免过小的弯曲圆角半径。

公司常用材料的最小弯曲半径见下表。

序号材料最小弯曲半径08、08F、10、10F、DX2、SPCC、E1-T52、0Cr18Ni9、1Cr18Ni9、1Cr18Ni9Ti、1100-H24、T20.4t15、20、Q235、Q235A、15F0.5t25、30、Q2550.6t1Cr13、H62(M、Y、Y2、冷轧)0.8t45、501.0t55、601.5t65Mn、60SiMn、1Cr17Ni7、1Cr17Ni7-Y、1Cr17Ni7-DY、SUS301、0Cr18Ni9、SUS3022.0t请注明出自designroad./bbs弯曲半径是指弯曲件的内侧半径,t是材料的壁厚。

t为材料壁厚，M为退火状态，Y为硬状态，Y2为1/2硬状态。

公司常用金属材料最小折弯半径列表弯曲件的直边高度一般情况下的最小直边高度要求弯曲件的直边高度不宜太小，最小高度按（图4.2.1）要求：h＞2t。

图4.2.1.1 弯曲件的直边高度最小值特殊要求的直边高度如果设计需要弯曲件的直边高度h≤2t,，则首先要加大弯边高度，弯好后再加工到需要尺寸；或者在弯曲变形区内加工浅槽后，再折弯（如下图所示）。

图4.2.2.1 特殊情况下的直边高度要求弯边侧边带有斜角的直边高度当弯边侧边带有斜角的弯曲件时（图4.2.3），侧面的最小高度为：h=（2～4）t ＞3mm图4.2.3.1 弯边侧边带有斜角的直边高度折弯件上的孔边距孔边距：先冲孔后折弯，孔的位置应处于弯曲变形区外，避免弯曲时孔会产生变形。

孔壁至弯边的距离见表下表。

（目前对于本条，本人常用的方法是s≥2.5t）折弯件上的孔边距局部弯曲的工艺切口折弯件的弯曲线应避开尺寸突变的位置局部弯曲某一段边缘时，为了防止尖角处应力集中产生弯裂，可将弯曲线移动一定距离，以离开尺寸突变处（图4.4.1.1 a)，或开工艺槽（图4.4.1.1 b)，或冲工艺孔（图4.4.1.1 c) 。

ProE钣金设计折弯设置表

钢板类
4.5 9.0 9.2 9.0 9.0 9.2 9.2 9.4 9.5 9.7 10.0 10.2 10.4 10.8 12.2 13.2 13.0 10.0 10.2 10.0 10.0 10.2 10.2 10.4 10.5 10.7 11.0 11.2 11.4 11.8 13.2 14.2 14.0 5 12.0 12.2 12.0 12.0 12.2 12.2 12.4 12.5 12.7 13.0 13.2 13.4 13.8 15.2 16.2 16.0 6 16.0 16.2 16.0 16.0 16.2 16.2 16.4 16.5 16.7 17.0 17.2 17.4 17.8 19.2 20.2 20.0 8 10 20.0 20.2 20.0 20.0 20.2 20.2 20.4 20.5 20.7 21.0 21.2 21.4 21.8 23.2 24.2 24.0 12 24.0 24.2 24.0 24.0 24.2 24.2 24.4 24.5 24.7 25.0 25.2 25.4 25.8 27.2 28.2 28.0
折弯扣除数值要根据实际情况定：) RO/E表中填写 2.2 见视图
1-90度，后测量折弯边外尺寸总长为103.8,则折弯扣除弯下V槽宽度不同都会有微小改变,如要精准计算最好按
4.5 32.0 7.8 5.0 2.0 5.0 40.0 8.6 6.5 2.0 6.0 50.0 10.2 8.0 2.0 8.0 63.0 12.8 10.0 3.0 10.0 70.0 15.8 12.0 3.0 12.0 90.0 20.0 14.0 4.0
折弯扣除数经验取数法：如开料为100，厚度为2.0的板，在板中线折弯1-90度，后测量折弯边外尺数为103.8-100=3.8。注意：此3.8要按实际情况定,如板厚改变,折弯机及折弯下V槽宽度不同都会有微小此方法根据实际测定.

ProE中各种各样的折弯

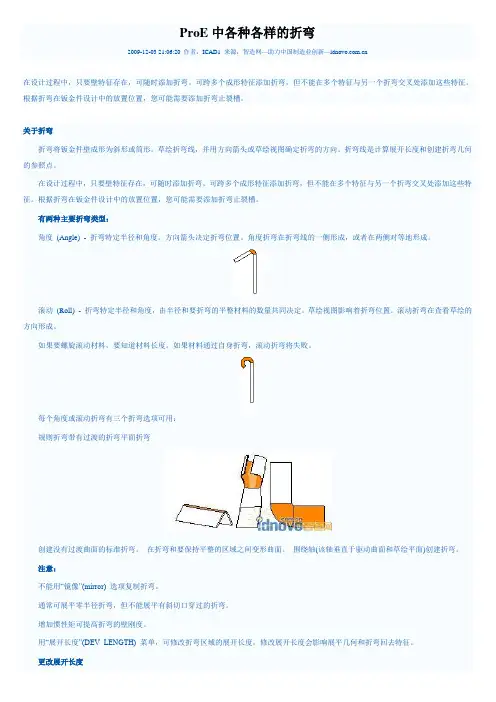

ProE中各种各样的折弯2009-12-03 21:06:20 作者：ICAD1 来源：智造网—助力中国制造业创新—在设计过程中，只要壁特征存在，可随时添加折弯。

可跨多个成形特征添加折弯，但不能在多个特征与另一个折弯交叉处添加这些特征。

根据折弯在钣金件设计中的放置位置，您可能需要添加折弯止裂槽。

关于折弯折弯将钣金件壁成形为斜形或筒形。

草绘折弯线，并用方向箭头或草绘视图确定折弯的方向。

折弯线是计算展开长度和创建折弯几何的参照点。

在设计过程中，只要壁特征存在，可随时添加折弯。

可跨多个成形特征添加折弯，但不能在多个特征与另一个折弯交叉处添加这些特征。

根据折弯在钣金件设计中的放置位置，您可能需要添加折弯止裂槽。

有两种主要折弯类型：角度(Angle) - 折弯特定半径和角度。

方向箭头决定折弯位置。

角度折弯在折弯线的一侧形成，或者在两侧对等地形成。

滚动(Roll) - 折弯特定半径和角度，由半径和要折弯的平整材料的数量共同决定。

草绘视图影响着折弯位置。

滚动折弯在查看草绘的方向形成。

如果要螺旋滚动材料，要知道材料长度。

如果材料通过自身折弯，滚动折弯将失败。

每个角度或滚动折弯有三个折弯选项可用：规则折弯带有过渡的折弯平面折弯创建没有过渡曲面的标准折弯。

在折弯和要保持平整的区域之间变形曲面。

围绕轴(该轴垂直于驱动曲面和草绘平面)创建折弯。

注意：不能用“镜像”(mirror) 选项复制折弯。

通常可展平零半径折弯，但不能展平有斜切口穿过的折弯。

增加惯性矩可提高折弯的壁刚度。

用“展开长度”(DEV LENGTH) 菜单，可修改折弯区域的展开长度。

修改展开长度会影响展平几何和折弯回去特征。

更改展开长度缺省情况下，将根据“零件折弯表”或“特征折弯表”中定义的Y 因子和K 因子值计算展开长度。

在“模型树”中选取您想修改其展开长度的特征并右键单击。

出现快捷菜单。

单击“编辑”(Edit)。

尺寸显示在图形窗口中。

双击展开长度，“展开长度”(DEV LENGTH) 菜单出现。

钣金_折弯展开、折弯系数、折弯表与K因子

从事钣金工作多年，今天为您详解PROE中折弯表与K因子！折弯展开是钣金生产中非常重要的一环，现在为大家说说PROE中是如何得到展开系数的！想要展开，必须先明白以下几个名词。

如图现在通常的展开方法有两种，折弯扣除=M（一般用于90度展开），中性层法，即使用K因子（非90度）。

这两种方法在原理上是一样的！我们现在来看PROE中是如何用折弯表实现90度展开的。

我们以1.0MM 的冷板为例，通常工厂用的折弯扣除是1.7.意思就是如下图所示的一个折弯件（长和宽都是25.折弯内角r=0.5），他的展开尺寸就是25+25-1.7＝48.3那在PROE中要如何得到这个值呢，新建一个钣金件，做如下图形，完成退出。

得到这样一个零件大家看到这里有个DEV值，这个值就是与钣金展开相关的一个值了，我们现在来看看他的展开尺寸，前面说了，这个钣金件的展开尺寸应该是48.3的，但这里只有48.2，小数点后面还一堆数，看起来就不爽！如何改变他，使他变成我们所需要的呢？这里就要改动那个DEV值了。

我们把DEV值设为1.3看看。

再生后再次测量展开长度，嗯，这里已经是我们所需要的了，那么这个值是怎么来的呢？这里提供个公式，DEV=2(r+T)-M，关于这个公式的意义和来历，等下再说。

我们再来看如何使用折弯表得到这个值编缉－设置－折弯许可－定义，随便输入一个数字作为折弯表名，打开折弯表得到这个表，我们先看内侧半径（R）下面的那一横排，这排是定义折弯内圆角的，也即上图的r，再看厚度（T）下面的一竖排，这里定义的是板料的厚度。

两栏相交的格就是DEV值。

好。

我们在折弯表内填下如图的值。

保存，退出。

现在我们把零件的厚度设为1.5MM。

他的折弯扣除应该是2.5MM。

那么展开长度应该是47.5，再来看看PORE中的展开长度是否如此！嗯，完全稳合！现在我们再来看中性层法，首先，大家先来看这个公式，L=A+B-2*tan(@/2)/(y+r)+2*PI*(y+r)*@/360, L为展开长度.对照第一个图，大家就应该明白了。

4钣金折弯 proe

13 © 2006 PTC
钣金折弯
带转接折弯的创建 Bend3.prt 连接区
For ITT培训专用，请勿传播
折弯率 10
绘制转接区
绘制折弯线
14 © 2006 PTC
练习
For ITT培训专用，请勿传播
成型
折弯
请自建钣金
冲压模具die5.prt
15
© 2006 PTC
实现共面条件 :
BLA=L-DB=L-(R+T) T为钣金厚度
其中： L为折弯区的展开长度 DB为回切长度
R为折弯半径
7
© 2006 PTC
折弯线的调整
For ITT培训专用，请勿传播
Bend6.prt
8
© 2006 PTC
钣金折弯
For ITT培训专用，请勿传播
9
© 2006 PTC
钣金折弯
操作步骤： 1、选择草绘平面，绘制折弯线。 2、指定折弯侧及固定侧。 3、指定折弯角及折弯半径。
4 © 2006 PTC
钣金折弯
For ITT培训专用，请勿传播
二、滚动折弯内侧的折弯半径大于 10倍的钣金厚度折弯 Bend1.prt
操作步骤： 1、选择草绘平面，绘制折弯线。 2、指定折弯侧及固定侧。 3、指定折弯半径。
For ITT培训专用，请勿传播
钣金折弯
钣金折弯
For ITT培训专用，请勿传播
折弯类型
折弯
2
© 2006 PTC
钣金折弯
For ITT培训专用，请勿传播
3
© 2006 PTC
钣金折弯
For ITT培训专用，请勿传播
一、角折弯 :内侧的折弯半径小于或等于 10倍的钣金厚度折弯 Bend1.prt 折弯处

钣金折弯半径标准

钣金折弯半径标准没有一个固定的数值，它会受到多种因素的影响，如材料厚度、折弯机压力、折弯模具下模槽宽度等。

在实际加工中，可以根据以下方法来确定合适的折弯半径：
1. 对于薄板（板厚小于6mm），可以采用板厚作为折弯半径。

2. 对于中等厚度的板材（板厚在6mm至12mm之间），折弯半径一般为板厚的1.25倍至1.5倍。

3. 对于较厚板材（板厚不小于12mm），折弯半径一般为板厚的1.5倍。

4. 另外，不锈钢材料的折弯半径一般较大，通常为板厚的2倍。

5. 在实际操作中，可以根据折弯机的性能、模具的选择以及生产工艺等因素来调整折弯半径。

6. 如果不确定合适的折弯半径，可以先进行小批量试验，根据试验结果调整折弯半径。

钣金展开计算和proe折弯表[精华]

钣金展开计算和proe折弯表[精华] 钣金展开计算和PROE折弯表PROE, 钣金, 折弯本帖最后由 sparkchen 于 2009-5-2 17:35 编辑我是做钣金加工行业的(公司是用激光和数冲下料)，每天的工作就是负责一些客户图纸的展开。

用PROE默认的折弯表将产品展开，展开尺寸和实际所要的展开尺寸差很多，不能直接用于产品下料。

我以前都是转成DWG格式后再调整，这样很慢。

如果会用PROE展开的话，设置这个折弯表，只要设置折弯表和公司的系数表一致，直接导入折弯表，就可以直接做产品展开的工作了，可以提高工作效率，实用的折弯表对我们来说是意义很大。

通过自己的摸索，我动手做了一个钣金折弯表，平时在公司也用这个表，现在拿出来供大家分享，希望与大家有所帮助，如有需要改进的地方也请多多指出，谢谢～首先看一下钣金产品的展开公式:直角展开: L=A+B-2T+K(L:展开长度，K:展开系数),如下图:斜角展开:L=A+B+(180-C)K/90(L:展开长度，K:展开系数),如下图:R角折弯展开:L=A+B+π(R+0.5T)*C/180，(L:展开长度),如下图:压死边展开:L=A+B-F或L=A+B-0.5T(F值大概等于0.5T)，(L:展开长度，F:展开系数)，如下图:其中的K值在附件里有，我这表是我现在公司用的。

每个公司K值不同，因为公司钣材的供应商不同，同一个供应商不同批次的板材K值也稍有不同。

下面的就是我的PROE折弯表了:"FORMULA""IF (R/T)>2.5""L=PI*(R+0.5*T)/2""ELSE""L=PI*(R+0.35*T)/2""ENDIF""END FORMULA""!""CONVERSION""IF ANGLE>0 & ANGLE<90""L=PI*(R+0.5*T)*ANGLE/180""ENDIF""IF ANGLE<=180 & ANGLE>90""L=3*(R+T/2)*ANGLE/180""ENDIF""END CONVERSION""! 该表可用于以下材料""START MATERIALS""SPCC""END MATERIALS""!""TABLE""! 内侧半径(R)"" " 0.000000 0.500000 0.800000 1.000000 1.200000 1.500000 1.600000 2.000000 2.300000 2.500000 3.000000 3.500000 4.000000 5.000000 6.0000007.0000008.000000"!厚度 (T)"0.500000 0.200000 1.200000 1.800000 2.200000 2.6000000.800000 0.240000 1.240000 1.840000 2.240000 2.640000 3.2400003.4400004.2400001.000000 0.300000 1.300000 1.9000002.300000 2.7000003.3000003.5000004.3000004.9000005.3000001.200000 0.360000 1.360000 1.9600002.360000 2.7600003.3600003.5600004.3600004.9600005.3600006.3600001.500000 0.500000 1.5000002.100000 2.500000 2.9000003.5000003.7000004.5000005.100000 5.5000006.5000007.5000001.600000 0.580000 1.5800002.180000 2.580000 2.980000 5.5800003.7800004.5800005.180000 5.5800006.5800007.5800008.5800002.000000 0.700000 1.700000 2.300000 2.7000003.100000 3.7000003.9000004.7000005.300000 5.7000006.7000007.7000008.70000010.7000002.300000 0.800000 1.800000 2.400000 2.8000003.200000 3.8000004.000000 4.8000005.400000 5.8000006.8000007.8000008.80000010.8000002.500000 1.000000 2.000000 2.6000003.000000 3.4000004.0000004.2000005.0000005.6000006.0000007.0000008.0000009.000000 11.00000013.0000003.000000 1.000000 2.000000 2.600000 3.000000 3.4000004.0000004.2000005.0000005.6000006.0000007.0000008.0000009.000000 11.000000 13.00000015.0000003.500000 1.200000 2.200000 2.800000 3.200000 3.6000004.2000004.4000005.200000 2.8000006.2000007.2000008.2000009.200000 11.200000 13.200000 15.20000017.2000004.000000 1.500000 2.500000 3.100000 3.500000 3.900000 4.5000004.7000005.5000006.100000 6.5000007.5000008.5000009.500000 11.500000 13.50000015.50000017.5000005.000000 1.600000 2.600000 3.200000 3.600000 4.000000 4.6000004.8000005.6000006.200000 6.6000007.6000008.6000009.600000 11.600000 13.600000 15.60000017.600000折弯表里的ANGLE 是PROE里的折弯角度(实际产品折弯角的补角)。

钣金折弯边距要求

一、折弯件上的孔边距
二、材料弯曲时，其圆角区上，外层收到拉伸，内层则受到压缩。

当材料厚度一定时，内r越小，材
料的拉伸和压缩就越严重；当外层圆角的拉伸应力超过材料的极限强度时，就会产生裂缝和折断，因此，弯曲零件的结构设计，应避免过小的弯曲圆角半径。

公司常用材料的最小弯曲半径见下表。

弯曲半径是指弯曲件的内侧半径,t是材料的壁厚。

t为材料壁厚，M为退火状态，Y为硬状态，Y2为1/2硬状态。

常用金属材料最小折弯半径列表
四、
小，材
产生裂缝和折断，弯曲半径见下表。

钣金_折弯展开、折弯系数、折弯表与K因子[1]

如图现在通常的展开方法有两种，折弯扣除=M（一般用于90度展开），中性层法，即使用K因子（非90度）。

这两种方法在原理上是一样的！我们现在来看PROE中是如何用折弯表实现90度展开的。

我们把DEV值设为1.3看看。

两栏相交的格就是DEV值。

好。

我们在折弯表内填下如图的值。

保存，退出。

现在我们把零件的厚度设为1.5MM。

他的折弯扣除应该是2.5MM。

1.5mm钣金折弯半径

1.5mm钣金折弯半径一、1.5mm钣金折弯半径是指在制造过程中对1.5mm厚度的钣金进行弯曲时，所需的曲率半径。

这个参数在工业制造中的应用非常广泛，涉及到各种领域，如汽车制造、电子设备、建筑等。

本文将详细讨论1.5mm钣金折弯半径的重要性以及与之相关的标准。

二、1.5mm钣金折弯半径的重要性影响弯曲后的形状和结构：折弯半径决定了钣金在弯曲后的形状。

适当的折弯半径可以确保零部件的几何形状和结构满足设计要求，避免因折弯导致的形变和变形。

影响零部件的强度和耐久性：折弯过程中，如果半径过小，可能导致钣金发生裂纹或变形，从而影响零部件的强度和耐久性。

因此，选择适当的折弯半径对于确保零部件质量至关重要。

影响制造过程的精度：折弯半径的选择直接关系到制造过程的精度。

适当选择折弯半径有助于提高生产效率、降低废品率，并确保零部件的一致性。

考虑工艺性和成本：过小的折弯半径可能导致制造难度增加，增加成本。

适当的折弯半径既要满足设计要求，又要考虑到制造的可行性和成本效益。

三、相关标准和规范行业标准：不同行业和国家可能有不同的标准，例如ISO、ASTM等。

这些标准通常规定了不同厚度和材料的钣金折弯半径的范围和要求，制造商需要根据具体的标准选择合适的折弯半径。

设计要求：在产品设计阶段，工程师通常会根据零部件的用途、材料和厚度等因素规定折弯半径的要求。

这些设计要求是确保零部件性能和质量的关键依据。

材料特性：不同的材料对折弯半径有着不同的要求。

某些材料可能更容易发生裂纹，需要较大的折弯半径来确保制造过程中的安全性和可行性。

设备能力：制造过程中使用的折弯设备的能力也是确定折弯半径的一个重要因素。

设备的最小弯曲半径限制了可选择的折弯半径范围。

四、选择1.5mm钣金折弯半径的原则遵循设计要求：在产品设计阶段，工程师应根据零部件的功能和要求规定适当的折弯半径。

制造过程中应确保严格遵循这些设计要求。

考虑材料特性：不同的材料对折弯的敏感性不同，因此在选择折弯半径时需要考虑具体材料的特性，以防止裂纹和变形。
